CMCTOUCH多点红外触摸屏的应用及特点

大尺寸真多点触摸框也是大尺寸红外真多点触摸屏，大型触控框，多点触控屏，拼接触控屏，触摸拼接屏，拼接触摸框，超大尺寸红外触摸框等不同叫法其红外多点触摸框技术原理实现及其特点优势如何呢？早期的红外触摸框检测模式是直角坐标系，发射器和接收器一一对应排成一组，射线与发射轴或接收轴垂直，通过检测被阻挡的射线来确定触摸点。

但是这有明显的局限性，因为发射设备或接收设备排列成组时，彼此之间存在间隙，在间隙中的小点触摸时不会遮挡射线从而无法检测。

我们融创方圆大尺寸真多点触摸屏最新采用多轴斜角坐标系，通过一个发射器发射多条不同角度射线从而更加彻底缜密的填补触摸屏中的遮挡死角，并引用数学理论加权计算出触摸点来实现触摸屏互动原理的。

融创方圆大尺寸红外多点触摸屏优势：1、免驱动，即插即用，直接识别为HID设备2、具有较强抗阳光，在阳光下可正常使用3、内置硬件诊断功能，快速定位问题4、超大尺寸触控屏采用高可靠内嵌式硬件连接件设计，外表看着一体化5、窄边结构件坚固、强度高，可拆散包装出货7、低功耗，无需外接电源供电直接USB供电大尺寸红外多点触摸框特点1、可根据客户需求定制尺寸15寸-1000寸任意选2、红外触摸框可定制异形，U形，直角，弧形结构3、标配真10点触控，最多可支持32点，抗光性能强，容错设计4、复式混合矩阵原理，精准触摸效果支持TUIO，Flash等标准多点触摸协议5、支持多框融合触摸，亦可单框分配给多个主机独立触控，不干扰6、性能稳定，无需日常繁琐的维护工作，为系统集成商节省了大量的售后服务费用7、真正的多点触摸，无漂移，无盲区，支持多点精确触摸、书写，操作灵敏，即时响应速度快8、适用于多个LED显示拼接，液晶拼接屏，显示屏，液晶电视机，DLP,OLED拼接屏以及互动投影便捷式安装9、红外触摸屏支持Win 10/Win 8/Win 7/Win XP/ Linux/Mac OS/Android等操作系统融创方圆提供行业定制拼接屏触控框，触控拼接屏，拼接触摸屏，调光玻璃触摸屏、全彩LED触摸互动、投影触摸互动、液晶拼接屏触控屏、异型、不规则拼接触摸、透明屏拼接触摸互动屏，拼接大尺寸红外多点触摸框最优最好解决方案。

红外触摸屏方案红外触摸屏技术是一种常见的人机交互方式，通过红外传感器和红外发射器的配合，可以实现对屏幕的触控操作。

它具有高灵敏度、快速响应和可靠性强等特点，因此在智能设备、商业展示和教育领域得到广泛应用。

本文将为您介绍红外触摸屏方案的原理、应用和未来发展趋势。

一、红外触摸屏方案原理红外触摸屏方案基于红外光的物理特性，通过检测和分析红外光信号的变化来实现与用户的交互。

通常情况下，红外触摸屏由红外发射器和红外传感器组成。

红外发射器负责发射红外光，红外传感器则用于接收红外光信号。

当用户触摸屏幕时，触摸点会阻挡红外光的传播，从而导致红外光信号的变化。

通过对红外光信号的检测和解析，系统可以确定触摸点的位置和动作，从而实现对屏幕的操作。

二、红外触摸屏方案应用1. 智能设备：红外触摸屏广泛应用于智能手机、平板电脑和智能手表等智能设备上。

用户可以通过手指在屏幕上滑动、点击和缩放等操作来控制设备，提供了更加便捷和直观的操作方式。

2. 商业展示：红外触摸屏在商业展示领域具有广泛的应用前景。

通过在商场、展会和博物馆等场所设置红外触摸屏，用户可以与展示内容进行互动，获取更加详细和直观的信息。

例如，通过触摸屏可以浏览商品的详细信息、观看产品演示视频和参与互动游戏等。

3. 教育领域：红外触摸屏在教育领域中发挥了重要作用。

在教室中使用红外触摸屏可以实现教师和学生的互动，提供更加生动和直观的教学方式。

教师可以通过触摸屏来展示课件、标注重点和与学生进行互动。

学生也可以通过触摸屏来回答问题、参与课堂活动，提高学习效果和学习积极性。

三、红外触摸屏方案发展趋势随着科技的不断进步，红外触摸屏方案也在不断改进和发展。

以下是红外触摸屏方案的一些未来发展趋势：1. 多点触控技术：目前大多数红外触摸屏方案已经支持多点触控，用户可以使用多个手指进行操作。

未来，多点触控技术将进一步发展，支持更多手指同时触摸和更复杂的手势交互，提供更加灵活和丰富的用户体验。

红外触控方案引言红外触控技术是一种常用于现代电子设备中的交互方式。

与传统的触摸屏技术相比，红外触控方案具有高灵敏度、耐用性好、可以在各种环境下使用等优点。

本文将详细介绍红外触控方案的工作原理、应用领域和未来发展趋势。

工作原理红外触控方案主要通过使用红外线发射器和红外线接收器的组合来实现的。

红外线发射器会发送一束红外线到触摸屏的表面，而红外线接收器则用于检测红外线的反射。

当有物体接近触摸屏表面时，红外线接收器能够检测到反射的红外线，从而确定触摸事件的发生。

红外触控方案通常采用多点触控技术，可以同时检测到多个触摸点的位置和行为。

它通过计算不同触摸点之间的红外线反射时间差和强度等信息，确定触摸点的具体位置。

同时，红外触控方案还可以检测到触摸点的大小和手势，从而提供更加丰富的交互体验。

应用领域红外触控方案在各种电子设备中广泛应用。

以下是几个常见的应用领域：1. 手机和平板电脑红外触控方案在手机和平板电脑中可以实现触摸屏的交互功能。

用户可以通过触摸屏来进行输入、滑动和缩放等操作，方便快捷。

2. 数字看板和广告机红外触控方案可以使数字看板和广告机具备触摸屏的功能，用户可以通过触摸屏来选择不同的内容和功能，增强广告的互动性和吸引力。

3. 智能家居控制系统红外触控方案可以应用于智能家居控制系统中，用户可以通过触摸屏来控制家居设备的开关、照明和温度等功能，提高居住的便利性和舒适度。

4. 汽车导航和娱乐系统红外触控方案可以在汽车导航和娱乐系统中实现触摸屏的功能。

驾驶员或乘客可以通过触摸屏来控制导航、音频、视频和电话等功能，提供更加便捷和安全的驾驶和娱乐体验。

未来发展趋势随着技术的不断进步和应用需求的增加，红外触控方案在未来有望发展出以下几个趋势：1. 更高的分辨率和灵敏度未来的红外触控方案将推动分辨率和灵敏度的提升。

高分辨率可以实现更加细腻的触摸响应，而高灵敏度可以实现更加精确的触摸控制。

2. 更多的交互功能未来的红外触控方案将支持更多的交互功能。

║120 触摸屏实用技术与工程应用 44.1 红外式触摸屏工作原理及特性4.1.1红外式触摸屏工作原理1．红外线检测技术光谱中波长为0.76～400μm的一段称为红外线，红外线是不可见光线。

所有高于绝对零度（−273.15℃）的物质都可以产生红外线，现代物理学称之为热射线。

红外线检测技术是利用同一波长的红外发射管、红外接收管（简称红外对管）的检测方法，只要有物体阻挡住红外对管之间的连线，接收信号就急剧下降，因此红外线可用于检测物体的阻挡，在防盗、自动感应、计数器等系统上广泛应用。

红外线若是短距离应用，根据接收信号的衰减程度还可以探知阻挡程度，这就是所谓的模拟方式。

模拟方式在接收端采用密集的接收管阵列，还可用于造影成像。

为防止干扰，红外检测还可采用脉冲方式，即红外发射管发射一个固定频率的信号，而接收方只对这一频率进行检测，脉冲方式抗干扰能力非常强。

脉冲方式如果在工作频率上调制信号，还可用于数字通信，这就是红外线通信。

家用电器的遥控、计算机的红外通信，甚至是当今最快的光纤通信都源于此。

红外通信对人体没有影响，因发射距离短没有空间污染，当今备受青睐。

红外线检测技术用于触摸屏技术主要有3个技术难点。

①环境光因素。

红外接收管有最小灵敏度和最大光照度之间的工作范围，但是触摸屏产品却不能限制使用范围。

②快速检测。

红外式触摸屏一般尺寸最少也有64套红外对管，也就是说至少要求在0.4ms内就要完成一条红外线的检测。

③周围的反射、折射、干扰。

红外发射管有一个发射角，接收管有较大范围的接收角，如果周围反射到一定程度，会导致手指放在什么地方也阻挡不住信号。

要解决这些问题，应选择模拟方式，其最大的好处是可以提高触摸屏的分辨率，但是抗干扰能力比不上脉冲方式。

选择脉冲方式虽然抗干扰能力强，但是脉冲方式在接收方需要一个响应时间，而触摸屏却要求极快的响应速度，因此要在自适应电路、单片机软件、模具设计、透光材料选择等几个方面有技术突破。

多点触控（Multi-Touch）屏幕技术综述摘要：随着iPhone等触控手机和平板电脑的日益火爆，人机互动领域成为新时尚热点，人们追求这种效果华丽、科技感强大的触控技术产品。

多点触控技术，支持复杂的姿势识别，通过手势操作，可以实现放大缩小图像等功能。

从此，人们可以甩开鼠标键盘，用双手就可以浏览图片、拖拽文件，甚至大玩游戏，一点一拨之间就轻松体验到充满科技乐趣的全新产品。

本文将从多点触控技术的定义，发展，当前应用，主要的研究方法分类和发展前景这几个发面对多点触控技术进行综述。

关键词：多点触控；Multi-touch；多通道交互技术1、多点触控（Multi-Touch）屏幕技术定义多点触控(又称多重触控、多点感应、多重感应，英译为Multi-touch或Multi-touch)是一项由电脑使用者透过数只手指达至图像应用控制的输入技术。

是采用人机交互技术与硬件设备共同实现的技术，能在没有传统输入设备（如鼠标、键盘等）的情况下进行计算机的人机交互操作[1]。

多点触控系统特点:1、多点触控是在同一显示界面上的多点或多用户的交互操作模式，摒弃了键盘、鼠标的单点操作方式。

2、用户可通过双手进行单点触摸，也可以以单击、双击、平移、按压、滚动以及旋转等不同手势触摸屏幕，实现随心所欲地操控，从而更好更全面地了解对象的相关特征（文字、录像、图片、卫片、三维模拟等信息）。

3、可根据客户需求，订制相应的触控板，触摸软件以及多媒体系统；可以与专业图形软件配合使用。

2、多点触控（Multi-Touch）屏幕技术发展历史多点触控技术始于1982年由多伦多大学发明的感应食指指压的多点触控屏幕。

同年贝尔实验室发表了首份探讨触控技术的学术文献。

1984年，贝尔实验室研制出一种能够以多于一只手控制改变画面的触屏。

同时上述于多伦多大学的一组开发人员终止了相关硬件技术的研发，把研发方向转移至软件及界面上，期望能接续贝尔实验室的研发工作。

红外触控展项技术介绍-概述说明以及解释1.引言1.1 概述概述:红外触控展项技术是一种基于红外线传感器和专用算法的触控交互技术。

通过发射和接收红外线信号，该技术可以实现对触摸点的精准检测和定位。

相比传统的电容触摸或电阻触摸技术，红外触控展项技术具有更高的灵敏度和准确性，同时还具备抗干扰能力强、耐用性好等优点。

随着科技的不断发展，红外触控展项技术在各个领域得到了广泛的应用。

在商业领域，红外触控展项技术被广泛应用于电子商务、展示展览、广告媒体等领域，可为用户提供更为直观和丰富的交互体验。

在教育领域，红外触控展项技术可以用于图书馆、学校等场所的数字化展示与教学，为学生提供更为生动、直观的学习方式。

在医疗领域，红外触控展项技术可以应用于医疗设备的控制与操作，为医生提供更为便捷和精准的工具。

红外触控展项技术的发展前景广阔。

随着智能家居、智能医疗、智能交通等领域的快速发展，对于更为高效和智能的触控交互需求也在增加。

红外触控展项技术作为一项可靠、灵敏的触控技术，具备了应对这些需求的潜力和优势。

未来，红外触控展项技术有望在智能化改造和智能产品开发中发挥更为重要的作用。

综上所述，红外触控展项技术是一种现代化、高效率的触控交互技术。

通过对触摸点的精准检测和定位，以及其在各个领域的广泛应用，红外触控展项技术具备了巨大的发展潜力和广阔的市场前景。

随着技术的不断成熟与突破，红外触控展项技术必将在未来的智能化改造中发挥重要的作用。

1.2 文章结构文章结构部分的内容可以包括以下内容：文章结构部分的目的是为读者提供一个概览，帮助读者了解整篇文章的组织和内容安排。

本文将按照以下结构进行叙述：1. 引言部分会给出关于红外触控展项技术的总体概述，介绍红外触控技术在现代科技中的重要性和应用前景。

此外，还会指明本文主要关注的方面和研究目的。

2. 正文部分将重点介绍红外触控技术的原理和应用领域。

在2.1小节中，将详细解释红外触控技术的工作原理，包括红外传感器的原理和红外光束的探测。

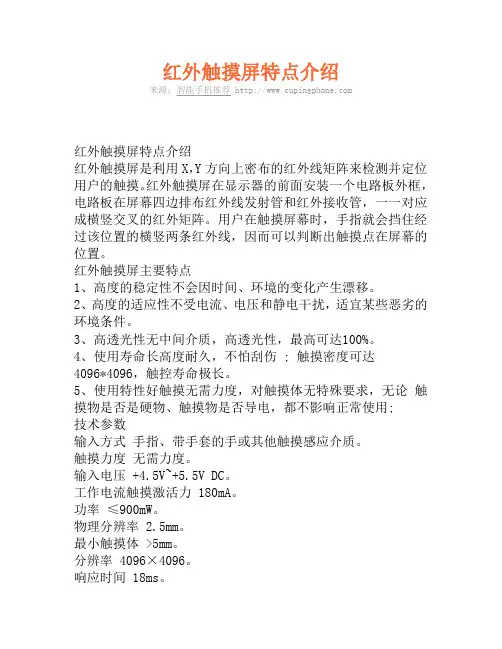

红外触摸屏特点介绍来源：智能手机推荐 红外触摸屏特点介绍红外触摸屏是利用X，Y方向上密布的红外线矩阵来检测并定位用户的触摸。

红外触摸屏在显示器的前面安装一个电路板外框，电路板在屏幕四边排布红外线发射管和红外接收管，一一对应成横竖交叉的红外矩阵。

用户在触摸屏幕时，手指就会挡住经过该位置的横竖两条红外线，因而可以判断出触摸点在屏幕的位置。

红外触摸屏主要特点1、高度的稳定性不会因时间、环境的变化产生漂移。

2、高度的适应性不受电流、电压和静电干扰，适宜某些恶劣的环境条件。

3、高透光性无中间介质，高透光性，最高可达100%。

4、使用寿命长高度耐久，不怕刮伤 ; 触摸密度可达4096*4096，触控寿命极长。

5、使用特性好触摸无需力度，对触摸体无特殊要求，无论触摸物是否是硬物、触摸物是否导电，都不影响正常使用;技术参数输入方式手指、带手套的手或其他触摸感应介质。

触摸力度无需力度。

输入电压 +4.5V~+5.5V DC。

工作电流触摸激活力 180mA。

功率≤900mW。

物理分辨率 2.5mm。

最小触摸体 >5mm。

分辨率 4096×4096。

响应时间 18ms。

控制器接口 EIA 232E。

噪音无。

适用操作系统 Win9x,WinMe, Windows2K/XP, WindowsNT4.0, WinCE onX86, Linux, Dos。

兼容性同GT Controller 4001S Ver1.0协议兼容。

即插即用符合串口设备PnP 规范。

电源管理符合ACPI 高级电源管理规范。

透光率≥92% 最高可达100%(无玻璃)温度工作 -10℃ to 55℃。

存储 -40 to 85℃。

相对湿度 0% to 95% 无结露。

海拔高度 3000 米。

红外触摸屏常见问题解答。

如何解决双击不太灵敏?打开红外屏较准程序调节它的灵敏度，把灵敏度调低。

红外屏有无漂移现象?由于红外屏的工作原理是靠红外线来工作，所以平时当衣袖等物碰到红外屏时也起触摸的作用 ( 如用手点触摸屏时，衣袖也同进点到屏上，就会出现鼠标指针不在手指点的位置上，这个问题不是漂移现象 )。

[键入文字]

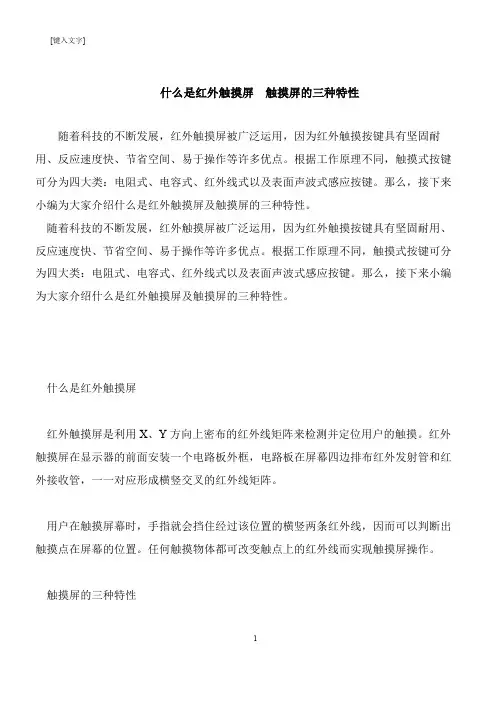

什么是红外触摸屏触摸屏的三种特性
随着科技的不断发展，红外触摸屏被广泛运用，因为红外触摸按键具有坚固耐用、反应速度快、节省空间、易于操作等许多优点。

根据工作原理不同，触摸式按键可分为四大类：电阻式、电容式、红外线式以及表面声波式感应按键。

那么，接下来小编为大家介绍什么是红外触摸屏及触摸屏的三种特性。

 随着科技的不断发展，红外触摸屏被广泛运用，因为红外触摸按键具有坚固耐用、反应速度快、节省空间、易于操作等许多优点。

根据工作原理不同，触摸式按键可分为四大类：电阻式、电容式、红外线式以及表面声波式感应按键。

那么，接下来小编为大家介绍什么是红外触摸屏及触摸屏的三种特性。

 什么是红外触摸屏
 红外触摸屏是利用X、Y方向上密布的红外线矩阵来检测并定位用户的触摸。

红外触摸屏在显示器的前面安装一个电路板外框，电路板在屏幕四边排布红外发射管和红外接收管，一一对应形成横竖交叉的红外线矩阵。

 用户在触摸屏幕时，手指就会挡住经过该位置的横竖两条红外线，因而可以判断出触摸点在屏幕的位置。

任何触摸物体都可改变触点上的红外线而实现触摸屏操作。

 
 触摸屏的三种特性
1。

多点触摸的技术原理、应用、发展一、多点触摸的基本原理多点触摸基本原理：传统触摸屏的本质是传感器，它由触摸检测部件和触摸屏控制器组成，常见的传感器包括电阻式和电容式触摸屏。

而基于光学感应的多点触摸系统是用户通过触摸投影屏幕表面，影响光学感应成像设备的输入结果，成像设备将成像结果输入软件系统进行处理，一般经过3个步骤，首先是对原始输入图像进行包括矫正、滤波等预处理，然后通过光斑跟踪引擎对触点进行跟踪，并将其解释为各种输入状态，最后将输入位置、状态等信息发送给上层应用程序。

应用程序处理结果最终被投射到显示屏幕表面上，从而与用户产生真正的所见即所得的交互效果。

根据不同的光学感应原理，目前常见的多点触摸实现方式包括FTIR(受抑全内反射)、DI、LLP等技术。

二、多点触摸的技术特点1、多点触摸是在同一显示界面上的多点或多用户的交互操作模式，摒弃了键盘、鼠标的单点操作方式。

2、用户可通过双手进行单点触摸，也可以以单击、双击、平移、按压、滚动以及旋转等不同手势触摸屏幕，实现随心所欲地操控，从而更好更全面地了解对象的相关特征（文字、录像、图片、卫片、三维模拟等信息）。

3、可根据客户需求，订制相应的触控板，触摸软件以及多媒体系统；可以与专业图形软件配合使用。

三、多点触摸的技术解析1、识别手势方向我们现在看到最多的是 Multi-Touch Gesture,即两个手指触摸时,可以识别到这两个手指的运动方向,但还不能判断出具体位置,可以进行缩放,平移,旋转等操作.这种多点触摸的实现方式比较简单,轴坐标方式即可实现.把 ITO 分为 X,Y 轴,可以感应到两个触摸操作,但是感应到触摸和探测到触摸的具体位置是两个概念.XY 轴方式的触摸屏可以探测到第 2 个触摸,但是无法了解第二个触摸的确切位置.单一触摸在每个轴上产生一个单一的最大值, 从而断定触摸的位置, 如果有第二个手指触摸屏面, 在每个轴上就会有两个最大值. 这两个最大值可以由两组不同的触摸来产生, 于是系统就无法准确判断了. 有的系统引入时序来进行判断,假设两个手指不是同时放上去的,但是,总有同时触碰的情况,这时,系统就无法猜测了.我们可以把并不是真正触摸的点叫做"鬼点2、识别手指位置Multi-Touch All-Point 是近期比较流行的话题.其可以识别到触摸点的具体位置,即没有"鬼点"的现象.多点触摸识别位置可以应用于任何触摸手势的检测,可以检测到双手十个手指的同时触摸,也允许其他非手指触摸形式,比如手掌,脸,拳头等,甚至戴手套也可以,它是最人性化的人机接口方式,很适合多手同时操作的应用,比如游戏控制.Multi-Touch All-Point 的扫描方式是每行和每列交叉点都需单独扫描检测,扫描次数是行数和列数的乘积.例如,一个 10 根行线,15 根列线所构成的触摸屏,使用 Multi-Touch Gesture 的轴坐标方式,需要扫描的次数为 25 次,而多点触摸识别位置方式则需要 150 次.Multi-Touch All-Point 基于互电容的检测方式,而不是自电容,自电容检测的是每个感应单元的电容(也就是寄生电容 Cp)的变化,有手指存在时寄生电容会增加,从而判断有触摸存在,而互电容是检测行列交叉处的互电容(也就是耦合电容 Cm)的变化,如图 2 所示, 当行列交叉通过时,行列之间会产生互电容(包括:行列感应单元之间的边缘电容,行列交叉重叠处产生的耦合电容),有手指存在时互电容会减小,就可以判断触摸存在,并且准确判断每一个触摸点位置.四、多点触控技术在大屏投影边缘融合上的应用多点触控属于感应式互动投影系统主要针对新型多媒体内容展示而设计。

红外触控方案随着科技的不断进步和发展，我们在日常生活中接触到的触控技术也变得越来越多样化和智能化。

其中，红外触控方案作为一种高度便捷和可靠的触控方式，正逐渐在各个领域得到广泛应用。

红外触控方案是指利用红外线传感器实现触控操作的技术。

通过安装在设备的边框或面板上的红外线发射器和接收器，可以实现对设备的触控操作。

这种触控技术在智能手机、平板电脑、电视、智能显示屏等设备上广泛应用，已经成为我们日常生活中必不可少的一部分。

相比于传统的电阻式触摸屏和电容式触摸屏，红外触控方案具有独特的优势。

首先，红外触控方案具备了高度的稳定性和耐用性。

红外线传感器可以实现非接触式触控，避免了因触摸屏长时间受到压力而产生磨损或损坏的情况。

其次，红外触控方案具有较高的触控精度和灵敏度。

红外线传感器能够精确地感知到手指的触碰位置，可以实现精准的触控操作，提供更好的用户体验。

此外，红外触控方案还具备了防尘防水的特性，无论是在户外环境还是在高湿度的场所，都能够正常工作。

红外触控方案的应用领域非常广泛。

在智能手机和平板电脑上，红外触控方案可以实现多点触控和手势识别，方便用户进行操作。

在大屏幕电视和智能显示屏上，红外触控方案可以实现触摸操作，提供更为直观和便捷的用户界面。

在自助设备和终端设备上，红外触控方案可以提供便捷的交互界面，使用户可以通过简单的触摸操作完成各种操作。

此外，红外触控方案还被应用于安防监控系统和医疗设备中，提供安全可靠的触控功能。

随着科技的不断进步，红外触控方案也在不断创新和发展。

目前，新型的红外触控方案已经实现了更高的触控灵敏度和更快的触控响应速度。

同时，红外触控方案还融合了人工智能和机器学习等技术，可以通过识别手势和动作，实现更为智能和自动化的操作。

然而，红外触控方案也存在一些挑战和限制。

例如，在阳光下，红外线传感器可能受到干扰，降低触控的准确性。

此外，红外触控方案也需要较高的成本投入和复杂的制造过程，对生产厂商提出了一定的要求。

关于多点触控1 前言多点触控 (又称多重触控、多点感应、多重感应)是采用人机交互技术与硬件设备共同实现的技术，能在没有传统输入设备（如：鼠标、键盘等。

）下进行计算机的人机交互操作。

在人机交互的发展过程中，鼠标和键盘一直是最基本的输入设备，而屏幕一直是计算机信息的最主要输出设备。

现在，一种全新的交互方式正在向我们走来——自然用户界面，也就是俗称的触摸界面，在这种操作模式下，屏幕不仅作为输出设备，同时被作为输入设备，在屏幕上直接操作，从而操控计算机。

多点触控是一样全新的人机互动方式，通过我们的十根手指代替鼠标键盘等输入设备，采用全新的用户体验方式，手势识别，新奇的体验感觉，高清直观的显示方式，为用户提供简便直观的人机互动方式和高效震撼的操作体验。

随着iPhone等触控手机和平板电脑的日益火爆，人机互动领域成为新时尚热点，多点触控必将引领一次新的人机交互变革。

实体键盘鼠标等输入外设早晚有一天会被取代，现代的人们追求的是高效便捷的信息服务，不可能走到哪里都要带着鼠标键盘，便捷高效的多点触控技术正是我们所需要的下一代人机交互方式。

简单的来说就是解放我们的十个指头，能让我们离开办公室的椅子，在任何地方，通过任何媒介进行人和机器装置高质量高效的沟通。

2 国内外现状目前，手机等数码产品大多数采用电容屏或电阻屏，不管是电容屏还是电阻屏都共同存在一个缺点，就是尺寸的限制，一般不能超过20寸，这也是制约多点触控技术发展的一个重要原因。

在大尺寸多点触控技术方面，国外有一个组织，名字叫自然用户界面小组（Natural User Interttace Group），创建于2007年，他们以互动媒体探索以及开源机器遥感技术为中心，开发受益于艺术、商业、教育等相关应用。

希望能够为在搭建低成本、高分辨率、开源式的多点触摸设备感兴趣的人提供一个多点触摸技术的信息资源中心。

随着全国多点触控爱好者加入到这个项目的研究中，这个平台不断发展壮大，多点触摸技术带来了许多惊人的开创，国内外几乎所有多点触控公司的技术都是来源于这个开源平台。

大屏触控一体机更青睐红外多点触摸屏
近两年，人们对触摸屏的应用越来越多，因为触摸屏不仅能够满足人们快速查阅有用信息的需求，而且还具有坚固耐用、反应速度快、节省空间、易于交流等优点。

在大屏触摸领域，基于光学的红外矩阵触屏只是比较普遍的一种。

其原理比较简单：显示屏的四周放置一个边框，边框的两边布满了红外发射管，另外两条边内嵌感应器。

这样红外就形成了一个相当稠密的光网。

当手指或其他触摸介质接触到屏幕时，红外光会被阻断，软件会对阻碍进行分析从而进行坐标定位。

大尺寸触控方案钟情红外触摸技术
相对依靠电流感应的投射式的电容屏仅支持手指和特质电容笔的触控，红外触摸屏则不拘泥于介质特性，手指外，铅笔、信用卡、纸、金属都可以。

此外，电流感应更容易受到干扰，比如布满汗水的手指在触摸时常常会发生漂移的现象。

目前，现在的红外触摸框大都采用混合矩阵，在容错率上大大提高，即便是有坏点，也可以进行正常操作，在响应速度上都完全可以满足用户的使用需求；目前红外多点触控屏边框的触摸显示尺寸最大可以做到8米长，2~3米宽，可供给300~400英寸的触摸屏使用，并且还可以根据用户的需求进行特殊尺寸的定制。

多点触控红外触摸框由于实现触控的方式简单而渐成目前最常见的一种大屏触控实现方式，在教学演示、会议讨论、工作汇报、军事演练、电子商务、创意过程、远程教育、视频会议、远程医疗等各个行业的不同场合的基于红外多点触控屏边框的触控显示产品成了主要互动交流工具。

红外线多点触摸原理
红外线多点触摸原理是基于红外线技术实现的多点触控交互方式。

其基本原理如下：
1. 红外线发射器和接收器：在多点触摸设备中，通常会安装多个红外线发射器和接收器。

发射器会发出红外线信号，而接收器则用于接收这些信号。

2. 手指触摸检测：当手指或其他物体触摸到屏幕时，它们会阻挡和反射部分红外线信号。

接收器会检测到这些被阻挡或反射的信号，并确定触摸点的位置。

3. 多点触摸识别：通过多个发射器和接收器的组合，可以同时检测到多个触摸点。

设备会通过分析接收到的红外线信号，确定每个触摸点的位置和动作。

4. 触摸处理和响应：一旦设备识别到多点触摸的动作，它会将这些信息传递给操作系统或应用程序。

操作系统或应用程序会根据触摸点的位置、数量和动作，进行相应的处理和响应，例如执行相应的操作、显示相应的内容等。

红外线多点触摸原理的优点包括响应速度快、抗干扰能力强、成本相对较低等。

它常用于电子设备、触摸屏显示器、游戏机等领域，为用户提供更加直观和便捷的多点触控交互体验。

需要注意的是，具体的实现方式可能因设备和技术而有所差异，但基本原理是相似的。

随着技术的不断发展，多点触摸技术也在不断演进和改进。

红外触摸教学一体机的功能介绍液晶触摸教学一体机是采用国际最先进的触摸技术，触摸精确度高，反应灵敏，结合寿命长，节能，耗电低的LED液晶显示器优异的超大显示功能，同时还结合高配置电脑主机，WIFI功能和书写批准教学电子白板软件。

红外触摸教学一体机的电子白板功能：1、支持PPT\word\Excel文件：可将PPT, word和Excel文件导入白板软件中进行批注，并可保存原笔迹；支持文字、公式、图形、图像、表格文件等编辑；2、在白板软件下，无需切换可支持外接展台设备的图像采集以及即时批注功能、保存；可将批注后的画面保存到白板中，也可以另存为单独的JPG图片；3、软件支持多种格式音频、视频和动画文件导入；并可对正在播放的视频文件、动画文件进行批注、截图和保存；支持网页浏览，并可对当前网站进行批注、截图和保存；4、书写功能：支持多笔同时书写，提供多种笔迹功能，包含铅笔，软笔，软笔，荧光笔，纹理笔，毛笔等；智能识别：中文智能手写识别，轻松输入汉字；能自动识别直线、三角形、圆、椭圆、矩形，菱形；智能笔：内切圆，外接圆：支持三角形内切圆，外接圆，还有长方形（正方形）的外接圆；5、分学科数学工具：提供数学教具、立体几何及平面几何图形、函数图形、手绘数学公式等；化学工具，提供各种化学器械、器皿、元素周期表等；物理工具：提供物理学科中的力学、电学、电磁学、光学等功能；6、语文工具：提供对整段文字进行自动拼音标注、汉字笔划及识字功能；英语工具：提供自动音标标注的功能，可分别显示单词及对应的国际音标；音乐工具：提供架子鼓、电子琴以及排箫等相关乐器工具；地理工具：提供地球仪、中国地图、太阳系、昼夜、冷暖空气、植树造林等学科对象；7、TTS语音：能朗读白板软件里面的标准文字及英文，支持远程互动教学、会议；通过QQ\MSN\SKYPE等通讯工具可将白板软件的操作全过程在视频中完美呈现；同时无线同步：可连接安卓手机、平板电脑，实现同步控制一体机8、具备录制功能，可以将白板软件的操作录制成avi、swf、flv格式的视频文件，可作为校本资源积累；可以一键锁住当前页面，防止在不使用书写屏软件时对软件的误操作；软件可以脱机使用、备课，上课使用同样的操作界面，方便老师课程熟练应用；。

红外触摸电脑电视一体机的系统特点红外触摸电脑电视一体机之所以能够在教育领域和商用显示领域得到广泛的应用，主要是源于自身强大的特点。

具体说来，触控一体机的系统特点主要表现在以下几个方面。

特点一：触控各种触控屏技术都是依靠各自的传感器来工作的，各自的定位原理和各自所用的传感器决定了触摸屏的反应速度、可靠性、稳定性和寿命。

红外触摸电脑电视一体机之触控屏的传感器方式还决定了该触控屏如何识别多点触摸的问题，也就是超过一点的同时触摸怎么办有人触摸时旁边又有人触摸怎么办这是触控屏使用过程中经常出现的问题，目前这种解决办法正在不断的完善中。

特点二：透明性这直接影响到红外触摸电脑电视一体机之的视觉效果。

在触摸屏行业中，透明触摸屏至少应该包括四个特性：透明度、色彩失真度、反光性和清晰度。

对用户而言，触摸屏具备着这四个特性已经基本够了。

特点三：绝对坐标系统红外触摸电脑电视一体机采用绝对坐标系统，即要选哪就直接点哪，是一次到位的直观性。

绝对坐标系统的特点是每一次定位坐标与上一次定位坐标没有关系，在物理上是一套独立的坐标定位系统，每次触摸的数据通过校准转为屏幕上的坐标，这样，就要求触控屏这套坐标不管在什么情况下，同一点的输出数据是稳定的，如果不稳定，那么这触控屏就不能保证绝对坐标定位，点不准，这就是触摸屏最怕的问题：漂移。

技术原理上凡是不能保证同一点触摸每一次采样数据相同的触摸屏都免不了漂移这个问题。

但对于性能及质量好的触控屏来说，漂移的情况出现的并不是很严重。

特点四：操作简便只需手指触摸屏幕上的有关部门按钮，便可进入信息世界，有关信息可包括文字、动画、音乐、录象、游戏等，操作简便，及时是没有电脑基础的用户都能够轻松上手。

特点五：界面友好顾客无需了解电脑的专业知识、便可清楚明触控一体机上的所有信息、提示、指令，其界面适合各层次、各年龄的广大客户。

特点六：信息丰富信息存储量几乎不受限制，任何复杂的数据信息，都可纳入多媒体系统，而且信息种类丰富，可以达到视听皆备，多变的展示效果令人振奋。

红外触摸屏方案引言红外触摸屏是一种常见的人机交互设备，广泛应用于平板电脑、智能手机、自动售货机等领域。

本文将介绍红外触摸屏的工作原理、应用领域以及实现红外触摸屏所需的硬件和软件方案。

工作原理红外触摸屏通过红外线传感器和探测器的配合实现触摸操作的识别。

其工作原理基于红外线传感器工作时发射的红外线和被触摸物体反射的红外线之间的差异。

具体工作过程如下： 1. 红外线传感器发射红外线。

2. 被触摸物体接触红外线传感器时，红外线被物体反射。

3. 探测器检测被反射的红外线的强弱，判断是否有触摸事件发生。

4. 若探测到红外线的强度变化，则触发相应的触摸事件，如单击、滑动等。

应用领域红外触摸屏广泛应用于以下领域：1.平板电脑和智能手机：红外触摸屏能够提供精准的触摸操作，提升用户体验，并支持多点触控，方便用户进行手势操作。

2.自动售货机：红外触摸屏可以实现触摸选择商品的功能，提高交互性和便利性。

同时，通过红外触摸屏的物体检测能力，可以避免误触发和误操作。

3.工业控制界面：红外触摸屏可以应用于工业控制面板，实现对机器设备的远程操控。

其高精准度和可靠性能够满足工业环境中的需求。

实现方案硬件方案实现红外触摸屏需要以下硬件组件：1.红外线传感器：用于发射红外线，常见的有红外发光二极管。

2.探测器：用于检测被触摸物体反射的红外线，常见的有红外接收二极管。

3.控制电路：用于控制红外线传感器和探测器的工作状态，并处理触摸事件的信号。

软件方案实现红外触摸屏需要一定的软件支持，包括以下内容：1.驱动程序：用于控制红外线传感器和探测器的工作。

驱动程序需要能够实时监测红外线的强度变化，并判断是否有触摸事件发生。

2.触摸事件处理：根据驱动程序传递过来的触摸事件信号，进行相应的事件处理，如模拟鼠标点击、滑动等操作。

3.用户界面：为了提供用户友好的交互体验，需要设计出合理的用户界面，包括按钮、滑动条等元素。

结论红外触摸屏方案通过使用红外线传感器和探测器的组合，实现了触摸操作的识别。
