直流微网中的ZigBee通信及以太网网关设计

基于ZigBee的无线通信组网设计【摘要】本文通过对基于ZigBee的无线通信组网设计进行深入研究，从研究背景、研究意义和研究目的三个方面展开讨论。

在介绍了ZigBee技术的概述、无线通信组网原理、ZigBee协议栈分析、无线通信组网设计方案以及网络拓扑结构设计。

在对基于ZigBee的无线通信组网设计进行了总结，并展望了未来的设计成果和发展方向。

通过本文的研究，为无线通信技术的应用和发展提供了重要的参考和指导，对促进智能化无线通信系统的发展具有积极意义。

【关键词】ZigBee, 无线通信, 组网设计, 技术概述, 协议栈, 拓扑结构, 设计方案, 总结, 展望, 发展方向1. 引言1.1 研究背景在实际应用中，如何设计高效可靠的无线通信组网结构仍然是一个挑战。

研究如何利用ZigBee技术构建稳定可靠的无线通信组网结构，对于提高无线通信网络的运行效率，提升系统的可靠性和安全性具有重要意义。

本文针对基于ZigBee的无线通信组网设计展开研究，旨在探讨如何利用ZigBee技术构建高效可靠的无线通信组网结构，为相关领域的无线通信系统设计和应用提供参考和借鉴。

通过对ZigBee技术的深入研究和实践，为未来无线通信网络的发展提供新的思路和方法。

1.2 研究意义本文旨在通过对基于ZigBee的无线通信组网设计进行研究，探讨其在实际应用中的潜力与优势。

研究的意义在于，能够深入了解ZigBee技术的特点和优势，为相关领域的无线通信应用提供一种新的解决方案。

通过深入研究无线通信组网设计方案，可以为推动无线通信技术的发展和应用提供参考和借鉴，促进相关领域的技术创新，推动经济社会的发展和进步。

本研究对于推动无线通信技术的发展、提升通信网络效率、改善人们的生活质量具有重要意义。

通过研究基于ZigBee的无线通信组网设计，将有助于拓展无线通信技术在各个领域的应用范围，为构建更加智能、高效的通信网络提供有力支撑。

1.3 研究目的研究目的是为了探究基于ZigBee的无线通信组网设计在实际应用中的可行性和优势，为今后的无线通信技术发展提供参考和指导。

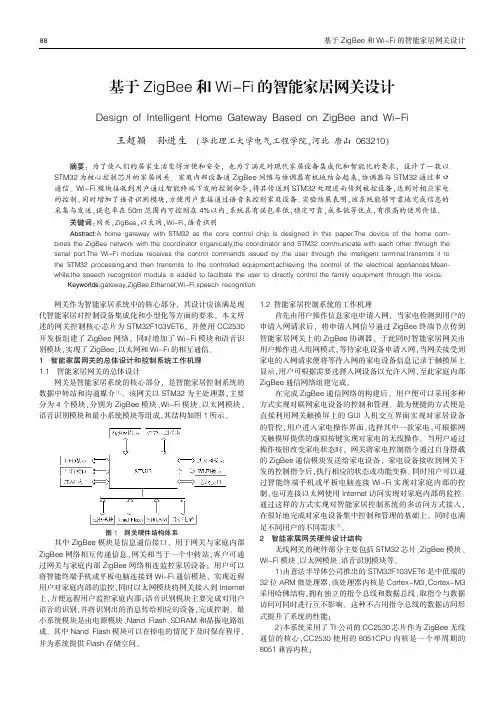

网关作为智能家居系统中的核心部分,其设计应该满足现代智能家居对控制设备集成化和小型化等方面的要求。

本文所述的网关控制核心芯片为STM32F103VET6,并使用CC2530开发板组建了ZigBee 网络,同时增加了Wi-Fi 模块和语音识别模块,实现了ZigBee 、以太网和Wi-Fi 的相互通信。

1智能家居网关的总体设计和控制系统工作机理1.1智能家居网关的总体设计网关是智能家居系统的核心部分,是智能家居控制系统的数据中转站和沟通媒介[1]。

该网关以STM32为主处理器,主要分为4个模块,分别为ZigBee 模块、Wi-Fi 模块、以太网模块、语音识别模块和最小系统模块等组成,其结构如图1所示。

图1网关硬件结构体系其中ZigBee 模块是信息通信接口,用于网关与家庭内部ZigBee 网络相互传递信息,网关相当于一个中转站,客户可通过网关与家庭内部ZigBee 网络相连监控家居设备;用户可以将智能终端手机或平板电脑连接到Wi-Fi 通信模块,实现近程用户对家庭内部的监控,同时以太网模块将网关接入到Internet 上,方便远程用户监控家庭内部;语音识别模块主要完成对用户语音的识别,并将识别出的消息传给相应的设备,完成控制。

最小系统模块是由电源模块、Nand Flash 、SDRAM 和晶振电路组成。

其中Nand Flash 模块可以在掉电的情况下及时保存程序,并为系统提供Flash 存储空间。

1.2智能家居控制系统的工作机理首先由用户操作信息家电申请入网,当家电检测到用户的申请入网请求后,将申请入网信号通过ZigBee 终端节点传到智能家居网关上的ZigBee 协调器,于此同时智能家居网关由用户操作进入组网模式,等待家电设备申请入网,当网关接受到家电的入网请求便将等待入网的家电设备信息记录于触摸屏上显示,用户可根据需要选择入网设备以允许入网,至此家庭内部ZigBee 通信网络组建完成。

在完成ZigBee 通信网络的构建后,用户便可以采用多种方式实现对联网家电设备的控制和管理。

zigbee无线传感网络课程设计一、课程目标知识目标：1. 让学生掌握zigbee无线传感网络的基本概念、原理和应用场景。

2. 了解zigbee协议栈的结构、功能及其工作流程。

3. 掌握zigbee网络拓扑结构、节点类型及其配置方法。

技能目标：1. 学会使用zigbee开发工具进行网络编程和调试。

2. 能够搭建简单的zigbee无线传感网络，并进行数据采集、处理和传输。

3. 培养学生运用zigbee技术解决实际问题的能力。

情感态度价值观目标：1. 培养学生对物联网技术的兴趣，激发学习热情。

2. 增强学生的团队协作意识，培养合作解决问题的能力。

3. 培养学生关注社会热点问题，了解zigbee技术在现实生活中的应用，提高社会责任感。

课程性质：本课程属于信息技术领域，旨在让学生了解和掌握zigbee无线传感网络的基本知识，培养实际操作能力和创新思维。

学生特点：本课程针对的是高年级学生，他们在前期课程中已具备一定的编程基础和网络知识，具有较强的学习能力和实践操作能力。

教学要求：教师应注重理论与实践相结合，引导学生通过实际操作掌握zigbee 技术，鼓励学生开展团队合作，提高解决问题的能力。

在教学过程中，关注学生的情感态度价值观培养，使其在学习过程中形成正确的价值观。

通过分解课程目标为具体的学习成果，便于后续教学设计和评估。

二、教学内容1. zigbee基本概念与原理- 无线传感网络概述- zigbee技术特点与应用场景- zigbee协议栈结构与工作原理2. zigbee网络结构与配置- zigbee网络拓扑结构- 节点类型及其功能- 网络配置与优化方法3. zigbee编程与调试- 开发工具与环境介绍- zigbee协议栈编程- 程序调试与故障排除4. 数据采集、处理与传输- 传感器节点数据采集- 数据处理与融合- 无线数据传输技术5. zigbee应用案例与实战- 现实生活中的zigbee应用案例- 实战项目：搭建简单的zigbee无线传感网络- 数据分析与优化教学内容安排与进度：第一周：介绍无线传感网络与zigbee基本概念、原理第二周：学习zigbee网络结构与配置方法第三周：掌握zigbee编程与调试技巧第四周：学习数据采集、处理与传输技术第五周：分析zigbee应用案例，进行实战项目设计与实施第六周：项目总结与成果展示，数据分析与优化教材章节关联：《信息技术》第四章：无线传感网络《信息技术》第五章：zigbee技术及应用《信息技术》实践教程：zigbee编程与实战案例三、教学方法为了提高教学效果，激发学生的学习兴趣和主动性，本课程将采用以下多样化的教学方法：1. 讲授法：通过系统讲解zigbee无线传感网络的基本概念、原理、协议栈结构等内容，为学生奠定扎实的理论基础。
