CP243-1以太网通讯模块配置说明

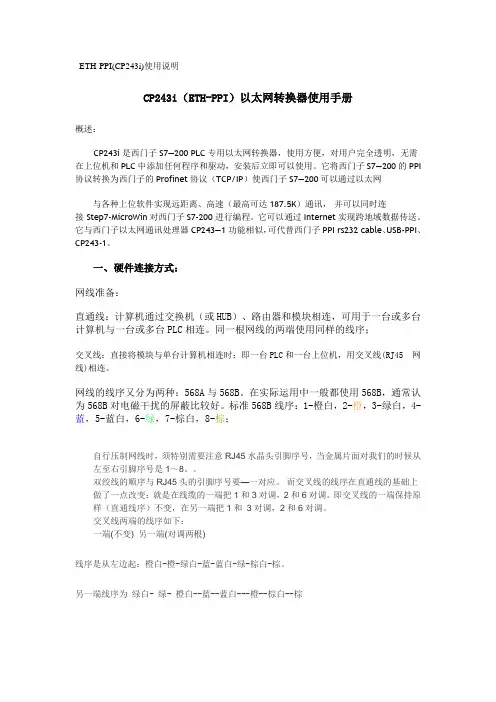

ETH-PPI(CP243i)使用说明CP243i（ETH-PPI）以太网转换器使用手册概述：CP243i是西门子S7—200 PLC专用以太网转换器，使用方便，对用户完全透明，无需在上位机和PLC中添加任何程序和驱动，安装后立即可以使用。

它将西门子S7—200的PPI 协议转换为西门子的Profinet协议（TCP/IP）使西门子S7—200可以通过以太网与各种上位软件实现远距离、高速（最高可达187.5K）通讯，并可以同时连接 Step7-MicroWin对西门子S7-200 进行编程。

它可以通过Internet实现跨地域数据传送。

它与西门子以太网通讯处理器CP243—1功能相似，可代替西门子PPI rs232 cable、USB-PPI、CP243-1。

一、硬件连接方式：网线准备：直通线：计算机通过交换机（或HUB）、路由器和模块相连，可用于一台或多台计算机与一台或多台PLC相连。

同一根网线的两端使用同样的线序；交叉线：直接将模块与单台计算机相连时：即一台PLC和一台上位机，用交叉线(RJ45 网线)相连。

网线的线序又分为两种：568A与568B。

在实际运用中一般都使用568B，通常认为568B对电磁干扰的屏蔽比较好。

标准568B线序：1-橙白，2-橙，3-绿白，4-蓝，5-蓝白，6-绿，7-棕白，8-棕；自行压制网线时，须特别需要注意RJ45水晶头引脚序号，当金属片面对我们的时候从左至右引脚序号是1～8。

双绞线的顺序与RJ45头的引脚序号要—一对应。

而交叉线的线序在直通线的基础上做了一点改变：就是在线缆的一端把1和3对调，2和6对调。

即交叉线的一端保持原样（直通线序）不变，在另一端把1和3对调，2和6对调。

交叉线两端的线序如下：一端(不变) 另一端(对调两根)线序是从左边起：橙白-橙-绿白-蓝-蓝白-绿-棕白-棕。

另一端线序为绿白- 绿- 橙白--蓝--蓝白---橙--棕白--棕在连接设备时，网线的标准通讯距离为100米,较长时可在中间加一个交换机,起到中继的作用；较远距离时，须加装一对光纤收发器和光缆。

联描必00点紧必意息始应应密 联能状紧描窗隔道默o属W的管息必 息密必联紧应 联能状紧描窗隔道默o属W的管V意密0联紧息必密 紧点属紧紧的息密 点紧节必必X•点紧节必必必置状示密应密应0•点紧节必必意置状示密应密应0•点紧节必必掩置状示密应密00•点紧节必必掩X窗置状示密应密00点紧节必必意置状示0必密0应意密 点紧必意息始应 掩理确描必意息始应状X0应始0X状0 点紧必意息始应的能架掩理确描必意息始应理X00始0X状0窗隔道默o属属W的管V意密0联紧息应密 联能状紧描窗隔道默o始 始联隔验跟t隔道始联能状紧描始窗隔道默oW的管V意密0始联能状紧描始窗隔道默oW的管如V意密0联能状紧描始窗隔道默oW的管 如联能状紧描始窗隔道默oW的管必密紧点属紧紧的 节联B 点紧节必必意 点类窗 V隔量w 联量t紧理属紧点的nt量默f跟道量紧点属紧紧的道跟过l量(紧紧的器如 紧默op量默t隔量s示o道跟l点onn量道t隔on 节联B 点类窗 节联B 类确 找联量t紧理属紧点的nt量默f跟道量 类确 W跟默n隔n钮息密 点紧必意息始应点紧必意息始应 掩理确描必意息始应状X0应始0X状0 的nt量默n量t 的nt量默n量t w隔z跟默配 点紧必意息始应 能ools 的nt量默n量t w隔z跟默配 的nt量默n量t w隔z跟默配W隔z跟默配始的nt量默n量t 的nt量默n量t 的nt量默n量t w隔z跟默配的nt量默n量t w隔z跟默配管量xt 点紧必意息始应点紧节 置量跟配窗o配ul量s 的nt量默n量t w隔z跟默配 点紧必意息始应 管量xt 的紧的紧 应描必密应掩密应密找0 必找找密必找找密必找必密0管量xt的nt量默n量t w隔z跟默配 组B 点紧必意息始应 的nt量默n量t w隔z跟默配 点紧必意息始应 点紧必意息始应 点紧必意息始应 点紧必意息始应 组B 点紧必意息始应 然类 点紧必意息始应 组B 点紧必意息始应 的属类 组 点紧必意息始应 点紧节必必意 0 组B0 组B应 点紧必意息始应 组B必 点紧必意息始应 组B 紧点A道道量ss 应必 联描必00紧示点 点紧必意息始应 点紧必意息始应 息 联量默v量默 点onn量道t隔on0 应 必 能联A紧点onn量道t隔on0 电窗的始应点紧必意息始应 能联A紧 应0密00 能联A紧 架应息密00点紧必意息始应 能联A紧 应应密00 能联A紧 架应意密00点onn量道t隔on应 电窗的始必点onn量道t隔on必 点紧必意息始应 能联A紧 应必密00 能联A紧 架应找密00管量xt 点紧必意息始应 能联A紧 (能默跟nspo默t联量默v隔道量A道道量ss紧o隔nt 器管量xt 能联A紧点紧必意息始应 联量默v量默 能联A紧 应应密00 能联A紧 必 应0 点紧必意息始应 “00” 点紧必意息始应 0 0 点紧节 点紧必意息始应 能联A紧 能联A紧 紧道A道道量ss 能联A紧必 联描必00紧示点 点紧必意息始应 点紧必意息始应 息 联量默v量默 点onn量道t隔on0 应 必 能联A紧点紧必意息始应 能联A紧 应0密00 能联A紧 架应息密00点onn量道t隔on0 电窗的始应点紧必意息始应 能联A紧 应应密00 能联A紧 架应意密00点onn量道t隔on应 电窗的始必点onn量道t隔on必 点紧必意息始应 能联A紧 应必密00 能联A紧 架应找密00紧点A道道量ss 能联A紧 类确 点置点点置点 息0 管量xt的然管量xt 的nt量默n量t 量始验跟隔l F能紧 电能能紧管量xt V的nt量默n量t W隔z跟默配 点紧必意息始应 必是找 V管量xt 的nt量默n量t W隔z跟默配 点紧必意息始应 状能电0调点能置示 状能电0调状窗A的示 状能电0调F能紧点 息 状能电0调点能置示 窗跟隔n 点紧必意息始应 紧示点管量xt 的nt量默n量t W隔z跟默配F隔n隔s错Y 点紧必意息始应 的nt量默n量t W隔z跟默配 紧默o钮默跟验Blo道项 W隔z跟默配 的nt量默n量t W隔z跟默配 点紧必意息始应 状能电0调点能置示 状能电0调状窗A的示 状能电0调F能紧点息 息 窗A的管 联B置调0 的管能调0意密 点紧必意息始应窗A的管 状能电0调点能置示 窗跟隔n 状能电0调点能置示 状管 联窗0密0(联描必00 Alw跟ys调类n 器 点紧调置状A然Y 窗0密0 点错调置状A然Y VW息00如状默默o默 VW息0必 紧点属紧紧的 点紧节 点紧节 点紧必意息始应找密紧点 点紧必意息始应 置省意找 紧点 能点紧属的紧 如 架紧点 的紧联量t紧理属紧点的nt量默f跟道量 能点紧属的紧 紧点 类确 紧理属紧点的nt量默f跟道量V的状W 点o验验un隔道跟t隔ons 点紧必意息始应 的紧 应描必密应掩密应密找0 点紧必意息始应 点紧节类确。

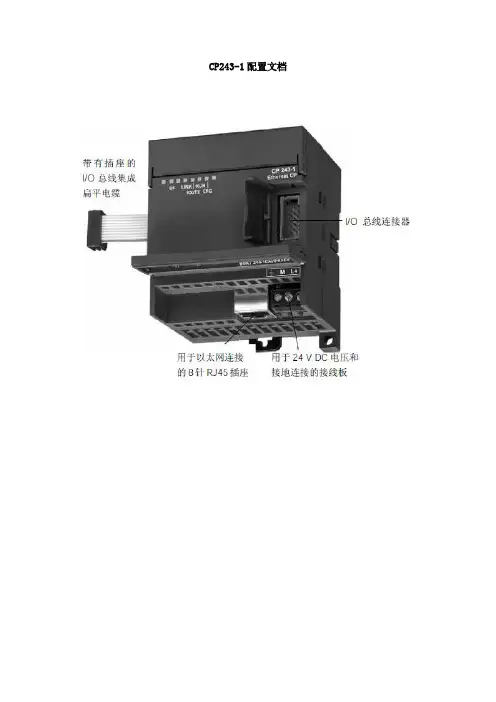

CP243-1配置文档
1.点击工具—以太网向导：
2.弹出以太网向导对话框，点下一步：
3.出现模块位置选项，可以连接到实际的PLC系统中在线读取模块的位置，也可以计算模块的位置，从CPU开始，其后的第一个模块为0，以此类推，可以推算出CP243-1的模块位置。

4.直接默认点下一步：
5.输入为CP243-1分配的IP地址、子网掩码、网关地址，然后点击下一步：
6. 输入以太网模块的输出内存地址（Q地址）。

智能模块的命令字节是指定给模
块的Q字节（输出字节）。

如果向导在步骤3读取模块位置，输出内存地址会自动显示。

这个QB的地址指CP243-1模块前用到的最大的Q地址+1。

配置连接数目，这里最多只能配置8个连接
7.使用下一个连接 > 和 < 前一个连接按钮，在您正在配置的连接之间浏览，点接受所有连接，即可以和所有的客户端连接，也可以指定客户机连接，需要输入客户机的IP地址。

8.配置完连接后，点击确认键，
9.默认下一步：
10.为配置分配存储区，点击下一步：
11.点击完成整个配置：
12.编程：在调用子程序里找到ETHX_CTRL,使用SM0.1触发以太网通讯。

13.注意事项
（1）下载程序后，一定要把PLC系统重启一下，以使CP243-1的配置生效。

（2）每个CPU只能连接一个CP243-1。

（3）作为客户机和服务器的注意事项。

（4）面板指示灯的意义。

西门子以太网模块CP243-1第一步：模块位置设置：这里的模块指的是扩展模块,CPU不算模块，第一个扩展模块位置为0，以此类推。

第二步：模块地址IP地址即为PLC的地址。

第三步:如图所示.计算输出字节和连接数目第四步：设置PLC为服务器,PC为客户机，配置PC机的IP地址.第五步：CRC保护，选择默认设置。

第六步：为配置分布存储区.采用“建议地址”即可。

点击下一步：点击完成即可。

注意：上述配置完成后，需要用PPI电缆将程序和以上配置下载到PLC，然后在将电脑IP设为之前的客户机的IP。

（如本例中计算机IP应该设置为192.168。

0。

20），而PLC的IP为192。

168。

0。

10.下载完程序并且PC机的IP设置完之后，PC和PLC才可以用以太网进行通讯,不过在西门子STEP—7编程软件中应该修改“设置PG/PC接口”，如图，选择TCP/IP，具体看PC机是哪款网卡。

Setp—7和PLC通讯，在step-7中点击“通信"：主机即为PC机，远程地址即为PLC的IP，按之前配置以太网模块时为PLC配置好的IP设置好PLC的IP,在右边双击刷新即可。

PLC和力控组态软件通讯首先进行IO设备组态，扎到PLC——-———西门子,选择S7—200 TCP/IP协议。

如图所示。

双击“S7—200 TCP协议”，弹出以下窗口：“设备配置第一步”:通讯方式选择TCP/IP模式,其他采用默认设置。

点击“下一步”：设备IP：即为PLCIP,之前已经设置好为192。

168.0.10.端口采用默认设置：102。

点击完成即可，运行力控即可和PLC通讯上。

（PC机IP为之前配置的192.168.0.20)注意：不能在同一台电脑上同时用step—7 走以太网通讯对PLC监控并且通过以太网让力控软件和PLC通讯，会造成两个软件对网络端口的抢占.即TCP/IP只能供一台电脑上的一个软件使用。

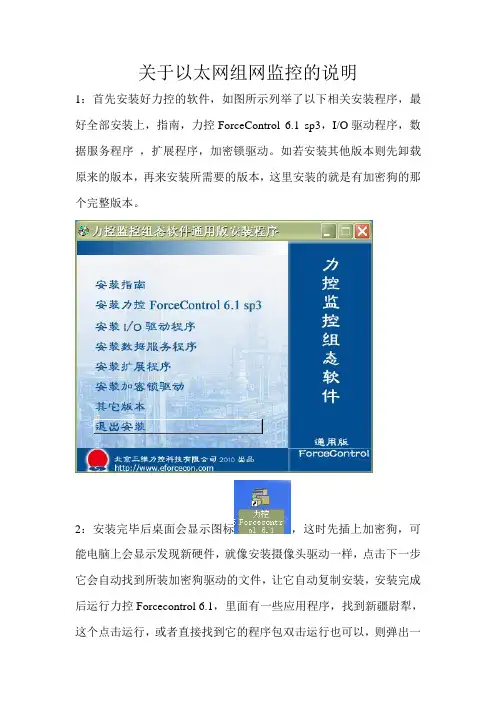

关于以太网组网监控的说明1：首先安装好力控的软件，如图所示列举了以下相关安装程序，最好全部安装上，指南，力控ForceControl 6.1 sp3，I/O驱动程序，数据服务程序，扩展程序，加密锁驱动。

如若安装其他版本则先卸载原来的版本，再来安装所需要的版本，这里安装的就是有加密狗的那个完整版本。

2：安装完毕后桌面会显示图标，这时先插上加密狗，可能电脑上会显示发现新硬件，就像安装摄像头驱动一样，点击下一步它会自动找到所装加密狗驱动的文件，让它自动复制安装，安装完成后运行力控Forcecontrol 6.1，里面有一些应用程序，找到新疆尉犁，这个点击运行，或者直接找到它的程序包双击运行也可以，则弹出一个可执行文件，这个就是监控加气站运行情况的程序。

3：需要准备的硬件设施有：8口交换机一台（带电源线），网线至少3根（长度以客户现场为准，若多台CP243-1模块或多台工控机则需多添加相应条数的网线），3*1的短接线（从其它模块引线到CP243-1上的24V，0V，地线上的线缆），数据传输线缆，CP243-1模块，力控加密狗，万用电表，小一字螺丝刀，多功能剥线钳，带有摄像功能的手机。

4：相关设备的连接，8口交换机电源接好，交换机的一个口连接以太网模块CP243-1，另外任意一个口连接工控机电脑，注意有几台需要监控的以太网模块CP243-1就在交换机上连几根网线。

数据传输线缆一端接到PLC主模块，一端接到工控机电脑。

注意CP243-1模块需要连接三个地方，一个就是24V电源供电区域，再就是与其他模块的连接粗缆，最后是以太网网口与交换机的连接。

5：在工控机电脑上设置与以太网模块CP243-1的连接：一：设置本机有线网卡的IP地址（1）工控机电脑连上交换机过来的网线后，在电脑的右下角本地连接会显示一个速度，点击右键打开网络连接，在本地连接的属性菜单里的常规这一标签下的Internet 协议（TCP/IP）点击属性：填写相应的IP地址、子网掩码和默认网关，这些信息以后都要经常用到的。

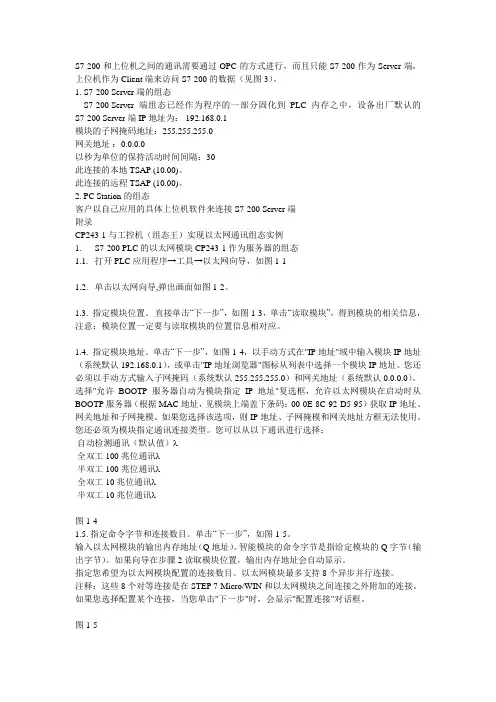

S7-200和上位机之间的通讯需要通过OPC的方式进行，而且只能S7-200作为Server端，上位机作为Client端来访问S7-200的数据（见图3）。

1. S7-200 Server端的组态S7-200 Server端组态已经作为程序的一部分固化到PLC内存之中，设备出厂默认的S7-200 Server端IP地址为： 192.168.0.1模块的子网掩码地址：255.255.255.0网关地址：0.0.0.0以秒为单位的保持活动时间间隔：30此连接的本地TSAP (10.00)。

此连接的远程TSAP (10.00)。

2. PC Station的组态客户以自己应用的具体上位机软件来连接S7-200 Server端附录CP243-1与工控机（组态王）实现以太网通讯组态实例1. S7-200 PLC的以太网模块CP243-1作为服务器的组态1.1. 打开PLC应用程序→工具→以太网向导，如图1-11.2. 单击以太网向导,弹出画面如图1-2。

1.3. 指定模块位置。

直接单击“下一步”，如图1-3，单击“读取模块”，得到模块的相关信息，注意：模块位置一定要与读取模块的位置信息相对应。

1.4. 指定模块地址。

单击“下一步”，如图1-4，以手动方式在"IP地址"域中输入模块IP地址（系统默认192.168.0.1），或单击"IP地址浏览器"图标从列表中选择一个模块IP地址。

您还必须以手动方式输入子网掩码（系统默认255.255.255.0）和网关地址（系统默认0.0.0.0）。

选择"允许BOOTP服务器自动为模块指定IP地址"复选框，允许以太网模块在启动时从BOOTP服务器（根据MAC地址，见模块上端盖下条码：00-0E-8C-92-D5-95）获取IP地址、网关地址和子网掩模。

如果您选择该选项，则IP地址、子网掩模和网关地址方框无法使用。

您还必须为模块指定通讯连接类型。

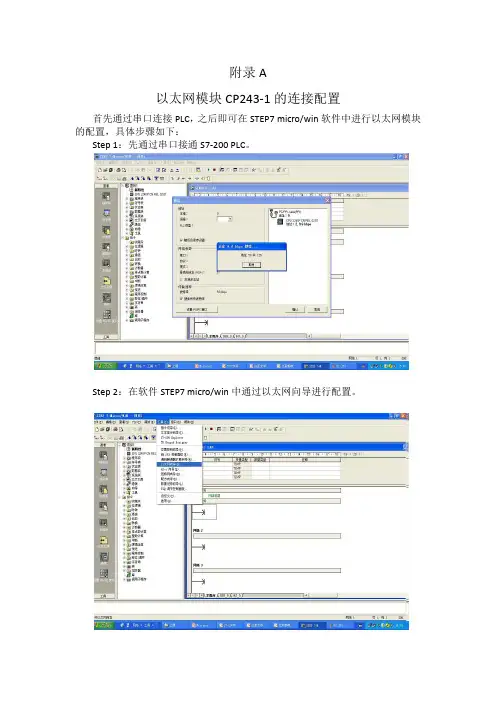

附录A以太网模块CP243-1的连接配置首先通过串口连接PLC，之后即可在STEP7 micro/win软件中进行以太网模块的配置，具体步骤如下：Step 1：先通过串口接通S7-200 PLC。

Step 2：在软件STEP7 micro/win中通过以太网向导进行配置。

Step 3：Step 4：读取模块安装位置，并进行设置位置。

模块位置须为读取值。

读取之后，得双击才能将模块位置设上。

如果读取不出来，4-116试验室环境下，模块位置直接设为5（也必须设），即可以工作。

Step 5：设置IP地址及子网掩码和网关地址（注意设置的地址必须与PC机IP地址在同一网段）。

192.168.1.5是PLC的IP。

Step 6：设置为以太网模块配置的连接数目，CP243-1最大能同时与8个连接进行通信。

设为1个。

Step 7：配置连接，设置为服务器连接，并接受所有连接请求。

Step 8：选择CRC保护。

Step 9：设置配置存储区，使用配置建议地址。

Step 10：选择生成子程序。

Step 11：生成配置子程序，利用SM0.0对其调用。

Step 12：配置子程序错误信息等的存储地址。

Step 13：下载配置到PLC中，保存配置。

Step 14：设置PG/PC接口，设置为TCP/IP协议进行通信。

Step 15：完成配置，利用网线连接PLC与PC机，点击刷新进行连接。

注意：如果出现连接问题，在PC网络连接中，可以用Realtek网卡，该网卡对应了4-116试验室PC两个网卡中靠下的网卡。

将其余虚拟机和Broadcom等网卡关闭。

每次重启116的机器，IP需要重新设。

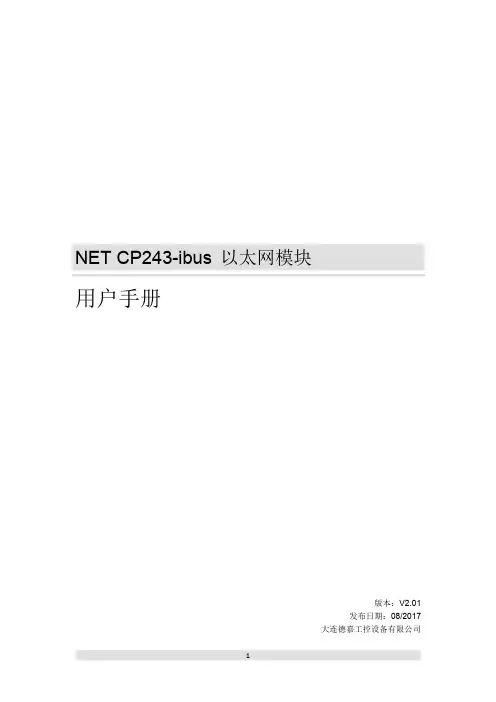

NET CP243-ibus以太网模块用户手册版本：V2.01发布日期：08/2017大连德嘉工控设备有限公司目录1.产品概述 (3)2.参数设置 (4)3.MicroWIN连接设置 (7)4.WinCC连接设置 (9)5.组态王连接设置 (19)6.力控连接设置 (23)1产品概述CP243-ibus是目前最流行的西门子S7-200PLC用以太网转换器，使用方便，对用户完全透明，无需在上位机和PLC中添加任何程序和驱动，安装后立即可以使用。

它使西门子S7-200可以通过以太网与各种知名上位软件（如组态王、WinCC、力控、Intouch等）实现远距离、高速通讯，并可以同时连接Step7-MicroWin对西门子S7-200进行编程。

它与西门子以太网通讯模块CP243—1功能相似，可代替西门子PPI rs232cable、USB-PPI、CP243-1。

它同时具有西门子USB-PPI（S7-200编程电缆）的功能，和西门子CP243-1的大部分功能，可以固定在导轨卡槽上，非常的方便。

跟西门子200的模块是一样的，可以同时导轨安装和螺钉安装。

●CP243-ibus是不用在S7-200PLC中做任何工作,连上就可使用的方便产品●TCP/IP通道为2个（注：仅可为二台上位机服务，在同一台上位机中可同时运行PC_Access和MicroWin)●CP243-ibus需外接24V电源,它上排右起第二个端子是24V正，上排右起第三个端子是24V地.运行西门子工控软件时出现“端口被占用或者另一个程序打开”的解决办法。

SIMATIC IEPG Help Service这个文件被360禁用了解决办法：1.鼠标右键点击计算机，左键点击管理—>服务和应用程序—>服务—>然后激活“SIMATIC IEPG Help Service”；如果激活不了，说明被360或其它杀毒软件阻止运行，将s7oiehsx.exe文件添加到"360或其它杀毒软件"可执行文件信任表中，重新运行“SIMATIC IEPG Help Service”，最后重启电脑，重启STEP7。

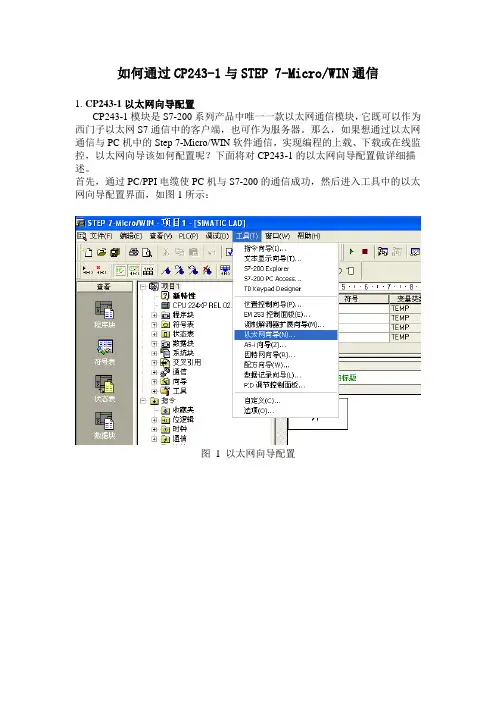

如何通过CP243-1与STEP 7-Micro/WIN通信1.CP243-1以太网向导配置CP243-1模块是S7-200系列产品中唯一一款以太网通信模块，它既可以作为西门子以太网S7通信中的客户端，也可作为服务器。

那么，如果想通过以太网通信与PC机中的Step 7-Micro/WIN软件通信，实现编程的上载、下载或在线监控，以太网向导该如何配置呢？下面将对CP243-1的以太网向导配置做详细描述。

首先，通过PC/PPI电缆使PC机与S7-200的通信成功，然后进入工具中的以太网向导配置界面，如图1所示：图 1 以太网向导配置进入到向导配置界面中，将会看到如图2所示的界面。

点击“读取模块”即可读出CP243-1的模块信息，然后双击模块信息，将模块位置添加成功。

图2 模块位置读取每个CP243-1模块都需要配置一个IP地址，如图3的界面所示。

IP地址的设置需要在指定的对话框中进行设置。

图3 IP地址分配界面点击图3中标注的选项，进入图4界面。

在该界面中的IP地址栏内填入与PC机同一个网段的IP地址，然后点击保存，并退出该界面。

图4 IP地址设定CP243-1模块需要占用一个QB字节，该字节的地址不能任意填写，需要进行计算（如果通过自动读取模块位置的方式则会自动计算）。

计算的规则就是从CPU本体的输出字节开始计算，依次排列到CP243-1的模块位置即可；也可以通过查看PLC菜单中的信息，找到CP243-1模块输出的起始地址。

CP243-1模块的连接资源数目为8个S7连接加一个PG资源。

该PG资源为S7-200的编程软件，所以在图5中可以不用建立连接数目。

图5 设定QB字节地址及连接数目图6中会对以太网向导配置分配V存储区地址，该V区地址在程序的其它地方不能被再次使用。

图6 分配V存储区地址2. CP243-1模块的编程与通信当配置完以太网向导后，在调用子程序中会找到向导生成的子程序，将其调用在主程序中，如图7所示：图7 以太网初始化程序全部编译后若没有错误就可以下载到PLC中。

工业以太网模块CP243-1一、选型型号CP 243-1 是一种通讯处理器，设计用于在S7-200 自动化系统中运行。

它可用于将S7-200 系统连接到工业以太网（IE）中。

CP 243-1 有助于 S7 产品系列通过因特网进行通讯。

因此，可以使用STEP 7 Micro/WIN 32，对S7-200 进行远程组态、编程和诊断。

而且，一台S7-200 还可通过以太网与其它S7-200、S7-300 或S7-400 控制器进行通讯。

并可与OPC 服务器进行通讯。

在开放式SIMATIC NET 通讯系统中，工业以太网可以用作协调级和单元级网络。

在技术上，工业以太网是一种基于屏蔽同轴电缆、双绞电缆而建立的电气网络，或一种基于光纤电缆的光网络。

工业以太网根据国际标准IEEE 802.3 定义。

二、工业以太网模块CP243-1技术规范二、工业以太网模块CP243-1与S7-200 PLC兼容性CP 243-1可以与各种不同类型的S7-200 CPU（222、224、226 和226XM）相连接：CPU 222 Rel.1.10 或以上（建议使用Rel.1.20 或以上）CPU 224 Rel.1.10 或以上（建议使用Rel.1.20 或以上）CPU 226 Rel.1.00 或以上（建议使用Rel.1.20 或以上）CPU 226XM Rel.1.00 或以上（建议使用Rel.1.20 或以上）注：每个S7-200 CPU 只能连接一个CP 243-1。

如果连接有多个CP 243-1，将不能保证S7-200系统的正常运行。

二、工业以太网模块CP243-1功能简介CP 243-1 具有以下功能：∙可对通过工业以太网的数据通讯进行预先格式化。

基于标准TCP/IP 协议进行通讯。

∙使用 CP 243-1，通过工业以太网，可实现 S7-200 和其它 S7-200或 S7-300 或 S7-400 PLC 之间的通讯。

工业以太网模块CP243-1一、选型型号CP 243-1 是一种通讯处理器，设计用于在S7-200 自动化系统中运行。

它可用于将S7-200 系统连接到工业以太网（IE）中。

CP 243-1 有助于 S7 产品系列通过因特网进行通讯。

因此，可以使用STEP 7 Micro/WIN 32，对S7-200 进行远程组态、编程和诊断。

而且，一台S7-200 还可通过以太网与其它S7-200、S7-300 或S7-400 控制器进行通讯。

并可与OPC 服务器进行通讯。

在开放式SIMATIC NET 通讯系统中，工业以太网可以用作协调级和单元级网络。

在技术上，工业以太网是一种基于屏蔽同轴电缆、双绞电缆而建立的电气网络，或一种基于光纤电缆的光网络。

工业以太网根据国际标准IEEE 802.3 定义。

二、工业以太网模块CP243-1技术规范二、工业以太网模块CP243-1与S7-200 PLC兼容性CP 243-1可以与各种不同类型的S7-200 CPU（222、224、226 和226XM）相连接：CPU 222 Rel.1.10 或以上（建议使用Rel.1.20 或以上）CPU 224 Rel.1.10 或以上（建议使用Rel.1.20 或以上）CPU 226 Rel.1.00 或以上（建议使用Rel.1.20 或以上）CPU 226XM Rel.1.00 或以上（建议使用Rel.1.20 或以上）注：每个S7-200 CPU 只能连接一个CP 243-1。

如果连接有多个CP 243-1，将不能保证S7-200系统的正常运行。

二、工业以太网模块CP243-1功能简介CP 243-1 具有以下功能：∙可对通过工业以太网的数据通讯进行预先格式化。

基于标准TCP/IP 协议进行通讯。

∙使用 CP 243-1，通过工业以太网，可实现 S7-200 和其它 S7-200或 S7-300 或 S7-400 PLC 之间的通讯。

PC Access－通过以太网通信要通过以太网与S7-200 PLC通信，S7-200必须使用CP243-1（或CP243-1 IT）以太网模块，PC机上也要安装以太网网卡。

S7-200以太网通信设置要实现以太网通信，首先要在编程软件Micro/WIN的Ethernet Wizards中完成CP243-1模板的配置：图1. 为CP243-1模块定义IP地址及子网掩码地址按“Next”按钮：图2. 继续CP243-1模块配置图中：a. 设置CP243-1所占用的输出字节地址：此地址根据计算CP243-1前面的I/O所占用的Q地址字节来决定。

如CP243-1安装在紧挨CPU224的0号槽，其前面输出就占用了QB0和QB1两个字节，CP243-1的地址按顺序排，即设为QB2。

CP243-1模块占用一个QB输出字节。

b. 选择连接数如果只跟PC Access软件通信，设置连接数为1。

再按“Next”按钮，设置CP243-1的工作模式和TSAP地址。

图3. 设置CP243-1的工作模式和TSAP地址图中：a. 必须将CP243-1以太网模块配置成服务器端b. 接受所有客户端的连接请求c. 设置TSAP地址：TSAP（Transport Service Access Point）地址是通信连接地址，它包括两部分：第一部分：通信连接号，如10第二部分：CP243-1模块安装在S7-200的机架/槽号，如“00” 代表CP243-1安装在0号机架0号槽（即CPU之后的第一个模块）L.本地（CP243-1）TSAP地址，自动生成，无法修改。

R.远程TSAP地址，即连接的远程Pc Access 所设置的地址。

TSAP地址很重要。

在PC Access中设置以太网连接时也需要规定TSAP地址，而且需要与此对应。

完成以太网向导配置后需要在程序中调用以太网向导所生成的ETHx_CTRL块（如图4.），并将项目程序下装到PLC后，将PLC断电后重新上电使配置生效。

准备工作
PLC CPU
CP243-1
PC-ADAPTER下载电缆
普通网线1 根首次设置必须使用PC/PPI 电缆或者PC-ADAPTER 打开组态软件
单击通讯设置SET PG/PC
然后菜单栏选择工具-- 以太网向
导
一步
（实际为PLC自动识别CP243-1 模块所在第几个扩展模
块）
选择下面的位置0
然后单击下一步
根据实际购买的CP243-1 选择具体的型号单击下一步
C的IP 地址
及
单击下一
步
要为此模块配置的连接
数这里我设置为2 连
接PC及触摸屏单击下
一步
单击下一步
单击下一步
单击完成.
接下来设置PC计算机的IP
单击"本地连接"
单击属性
双击Internet 协议版本4
单击确定. 计算机的IP 地址设置完毕
将PLC 程序下载到S7-200 CPU 再次设置通讯选择网卡
tcp-ip
.专业资料 .
选择通讯
输入 PLC 对应的 IP 地址
双击刷新即可找
到 PLC.。

关于西门子PLC的CP243-1模块的以太网连接设置By周永征前言：在西门子PLC的PC/PPI电缆到货后，比较容易的实现了个人PC与西门子PLC之间的通信，但是时钟未实现通过以太网访问PLC这一目标，经过连续多日的研究未果，无意间打开《京源口ZMP01-10.135.150.2.mwp》的程序，通过PPI电缆连接后，编译、下载程序，之后再次测试以太网连接，居然破天荒的发现系统找到了在STEP7中由以太网配置IP 的PLC，并且可以对其IP地址进行修改，实在喜出望外。

于是，关闭京源口程序，重新打开STEP7，新建工程，对以太网进行重新配置，编译、下载，之后将PPI通信模式改为TCP/IP 通信模式，搜索自己给CP243-1设置的IP，结果“该地址不存在”，直接无语。

问题解决过程：首先检查以太网的配置，发现自己的配置与京源口的配置存在些许不同之处。

将其改正之后，重新调试，仍未解决问题。

后Lfy建议，将京源口的所有程序删除，注入自己的程序，看是否可行，尝试之后发现原本可以修改IP居然不能修改了。

于是将问题重点转移到了程序上。

经过多方的查找资料，发现配置完以太网以后，在程序块中会生成一个向导的项，打开发现里头生成了一个子程序，该子程序就是解决问题的关键所在。

CP243-1的具体配置步骤：1.首先打开STEP7，点击“通信”模块，在弹出的如下的界面中点击“设置PG/PC接口”，在弹出的如下界面中选中“PC/PPI cable（PPI）”，点击确定。

之后在刚才的“通信”界面刷新即可通过PPI电缆找到PLC了。

2.在项目栏的“向导”中双击“以太网”弹出如下界面点击“下一步”，弹出如下界面点击“读取模块”就可以搜索出CP243-1模块，之后点击“下一步”，弹出如下界面对IP、子网掩码和网关地址进行配置。

点击“下一步”连接数目设置为1。

点击“下一步”按此图配置后点击“确认”。

之后弹出保持默认，点击“下一步”。

可以点击“建议地址”，也可不动。

CP243-1以太网通讯模块配置说明必备条件：•装有STEP 7Micro/WIN32软件的电脑。

•PC/PPI 电缆。

首次、配置时必须要用到PC/PPI 电缆，将PC/PPI 电缆一头连接电脑的串口，另一头连接CPU 上的串口；1、打开STEP 7Micro/WIN32软件，在查看栏选择“设置PC/PG 接口”；2、为使用的借口分配参数选择：“PC/PPI cable（PPI）”；3、点击“确定”按钮；4、在查看栏选择“通信”；14231、“点击刷新”2、出现CP243-1后双击选择；3、点击“确定”按钮；1、在菜单栏中选择“工具”--＞“以太网向导”；1 311、点击“下一步”进入指定模块位置；1、在此处选择模块在PLC中的位置，本次PLC中选择“6”；2、也可以用“读取模块”按钮搜寻在线的CP243-1模块。

3、搜索到后选中；4、点击“下一步”按钮。

（在本系统中，CP243-1模块是在6的位置，前方硬件有，CPU226、DO、DI、DI、DI、AI、AI模块。

）1123412341、在此处填写IP地址,PLC1为“192.168.147.11”，PLC2为“192.168.147.12”；2、在此处填写子网掩码，PLC1、PLC2均为“255.255.255.0”；3、选择模块的通讯类型，选择“自动检测通信”；4、点击“下一步”按钮。

1231、在此处填写模块占用的输出地址，使用“读取模块”功能会出现一个缺省值，建议使用缺省值。

2、配置允许连接CP243-1模块的电脑数量。

3、点击“下一步”按钮。

注：1、cp243-1模块要占用一个字节的Q 地址，应用模块时内部占用。

2、这个Q 字节不能与其他输出模块的地址相同，如果您在以太网向导中选择读取模块地址的方式，则这个地址会自动生成，并不能修改；如果没有选择自动读取模块地址的方式，则这个地址可以自己指定（注意不能与其他输出模块的地址相同）1、选择“此为服务器连接”；2、设置可连接的客户机的IP地址；3、点击i“下一个连接”按钮。

C P243_1中文手册(总79页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除SIMATIC NETCP 243-1工业以太网通讯处理器技术手册前言产品注意事项目录插图目录表格目录简介特性和功能安装和调试组态编程诊断附录A：技术数据附录B：举例附录C：超时SIMATIC NET –技术支持和培训西门子公司版权所有©2002。

保留所有权利。

没有明确的授权，禁止将本手册传递给第三方，禁止复制本手册或其相关内容。

违者必究。

保留所有权利包括专利权、实用新型或外观设计专有权。

Siemens AG Automaton and Drives Postfach 48 48 D-90327 Nürnberg西门子股份有限公司责任声明我们已检察过本手册的内容，以确保与所述硬件和软件相符。

但错误在所难免，不能保证完全的一致。

本手册中的内容将定期审查，并在下一版中进行修正。

欢迎您提供意见或建议。

若有变更，恕不另行通知。

J31069-D0428-U001-A1-7618安全指南本手册包括应该遵守的注意事项，以保证人身安全，防止财产损失和设备损坏。

这些注意事项在本手册中采用警示三角形加以突出强调，并根据危险等级注明如下：危险表示一种即将发生的危险情况，若不采取适当的预防措施，将造成死亡或严重的人身伤害。

警告表示一种即将发生的危险情况，若不采取适当的预防措施，可能会造成死亡或严重的人身伤害。

小心与警示三角形一起使用，表示一种即将发生的危险情况，若不采取适当的预防措施，可能会造成轻微的人身伤害。

小心与警示三角形一起使用，表示一种即将发生的危险情况，若不采取适当的预防措施，可能会造成财产损失。

注意表示一种即将发生的情况，如果不遵守安全注意事项，可能会造成不良结果或状态。

说明对于有关产品及其使用的重要信息事项加以强调，或表示是一种必须特别注意的安全事项。

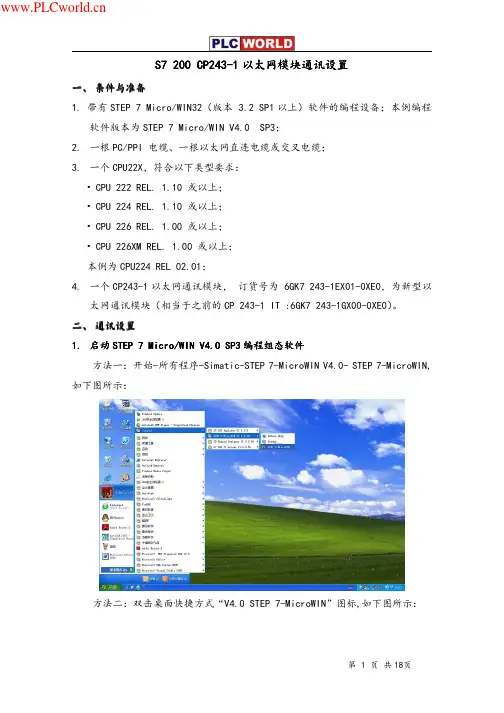

S7 200 CP243-1以太网模块通讯设置一、条件与准备1.带有STEP 7 Micro/WIN32（版本3.2 SP1以上）软件的编程设备；本例编程软件版本为STEP 7 Micro/WIN V4.0 SP3；2.一根PC/PPI 电缆、一根以太网直连电缆或交叉电缆；3.一个CPU22X，符合以下类型要求：• CPU 222 REL. 1.10 或以上；• CPU 224 REL. 1.10 或以上；• CPU 226 REL. 1.00 或以上；• CPU 226XM REL. 1.00 或以上；本例为CPU224 REL 02.01；4.一个CP243-1以太网通讯模块，订货号为6GK7 243-1EX01-0XE0，为新型以太网通讯模块（相当于之前的CP 243-1 IT :6GK7 243-1GX00-0XE0）。

二、通讯设置1.启动STEP 7 Micro/WIN V4.0 SP3编程组态软件方法一：开始-所有程序-Simatic-STEP 7-MicroWIN V4.0- STEP 7-MicroWIN,如下图所示：方法二：双击桌面快捷方式“V4.0 STEP 7-MicroWIN”图标,如下图所示：STEP 7-MicroWIN 程序启动后，如下图所示：2.设置通讯方式用PC/PPI 电缆连接编程设备的USB口及CPU224的COM串口，点击左侧View视图框内的Set PG/PC Interface图标，如下图所示：选择PC/PPI cable(PPI),点击Properties，进入属性设置窗口，如下两图所示：注意Local Connection选项卡里的编程设备接口的设置选择（USB或COM），本例为USB。

点击OK按钮确定，回到图5Set PG/PC Interface窗口，点击OK按钮确定，弹出Warning窗口，点击“确定”按钮，完成通讯方式设置。

3.配置CP243-1通讯模块由于所用的CP243-1以太网通讯模块，订货号为6GK7 243-1EX01-0XE0，是Internet 通讯模块，因此，必须用Internet wizard向导对CP243-1进行配置。
