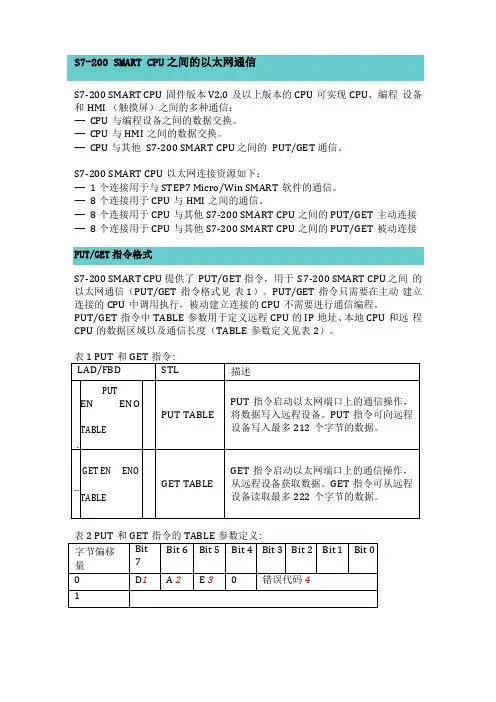

S7-200 SMART CPU固件版本V2.0及以上版本的CPU可实现CPU、编程设备和HMI （触摸屏）之间的多种通信：—CPU与编程设备之间的数据交换。
—CPU与HMI之间的数据交换。
—CPU 与其他S7-200 SMART CPU 之间的PUT/GET 通信。
S7-200 SMART CPU以太网连接资源如下：—1个连接用于与STEP7 Micro/Win SMART软件的通信。
—8个连接用于CPU与HMI之间的通信。
—8个连接用于CPU与其他S7-200 SMART CPU之间的PUT/GET主动连接—8个连接用于CPU与其他S7-200 SMART CPU之间的PUT/GET被动连接S7-200 SMART CPU 提供了PUT/GET 指令，用于S7-200 SMART CPU 之间的以太网通信（PUT/GET指令格式见表1）。
PUT/GET指令只需要在主动建立连接的CPU中调用执行，被动建立连接的CPU不需要进行通信编程。
PUT/GET指令中TABLE参数用于定义远程CPU的IP地址、本地CPU和远程CPU的数据区域以及通信长度（TABLE参数定义见表2）。
表1 PUT和GET指令:1D :通信完成标志位，通信已经成功完成或者通信发生错误。
2A :通信已经激活标志位。
3E :通信发生错误，错误原因需要查询错误代码4。
4错误代码：见表3 PUT和GET指令TABLE参数的错误代码。
5通信数据长度：需要访问远程CPU通信数据的字节个数，PUT指令可向远程设备写入最多212个字节的数据，GET指令可从远程设备读取最多222个字节的数据。
表3 PUT和GET指令TABLE参数的错误代码:通信资源数量S7-200 SMART CPU以太网端口含有8个PUT/GET主动连接资源和8个PUT/GET被动连接资源。
例如：CPU1调用PUT/GET指令与CPU2〜CPU9 建立8主动连接的同时，可以与CPU10〜CPU17建立8被动连接（CPU10〜CPU17调用PUT/GET指令），这样的话CPU1可以同时与16台CPU （CPU2〜CPU17）建立连接。

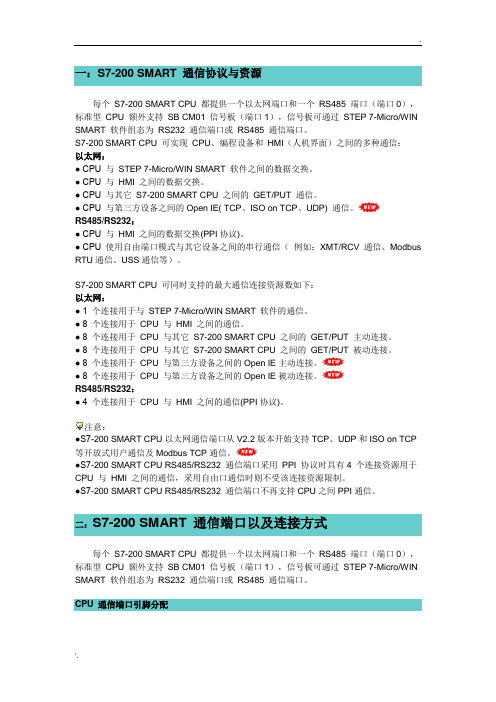

一：S7-200 SMART 通信协议与资源每个S7-200 SMART CPU 都提供一个以太网端口和一个RS485 端口（端口0），标准型CPU 额外支持SB CM01 信号板（端口1），信号板可通过STEP 7-Micro/WIN SMART 软件组态为RS232 通信端口或RS485 通信端口。
S7-200 SMART CPU 可实现CPU、编程设备和HMI（人机界面）之间的多种通信：以太网：● CPU 与STEP 7-Micro/WIN SMART 软件之间的数据交换。
● CPU 与HMI 之间的数据交换。
● CPU 与其它S7-200 SMART CPU 之间的GET/PUT 通信。
● CPU 与第三方设备之间的Open IE( TCP、ISO on TCP、UDP) 通信。
RS485/RS232：● CPU 与HMI 之间的数据交换(PPI协议)。
● CPU 使用自由端口模式与其它设备之间的串行通信（例如：XMT/RCV 通信、Modbus RTU通信、USS通信等）。
S7-200 SMART CPU 可同时支持的最大通信连接资源数如下：以太网：● 1 个连接用于与STEP 7-Micro/WIN SMART 软件的通信。
● 8 个连接用于CPU 与HMI 之间的通信。
● 8 个连接用于CPU 与其它S7-200 SMART CPU 之间的GET/PUT 主动连接。
● 8 个连接用于CPU 与其它S7-200 SMART CPU 之间的GET/PUT 被动连接。
● 8 个连接用于CPU 与第三方设备之间的Open IE主动连接。
● 8 个连接用于CPU 与第三方设备之间的Open IE被动连接。
RS485/RS232：● 4 个连接用于CPU 与HMI 之间的通信(PPI协议)。
注意：●S7-200 SMART CPU以太网通信端口从V2.2版本开始支持TCP、UDP和ISO on TCP 等开放式用户通信及Modbus TCP通信。

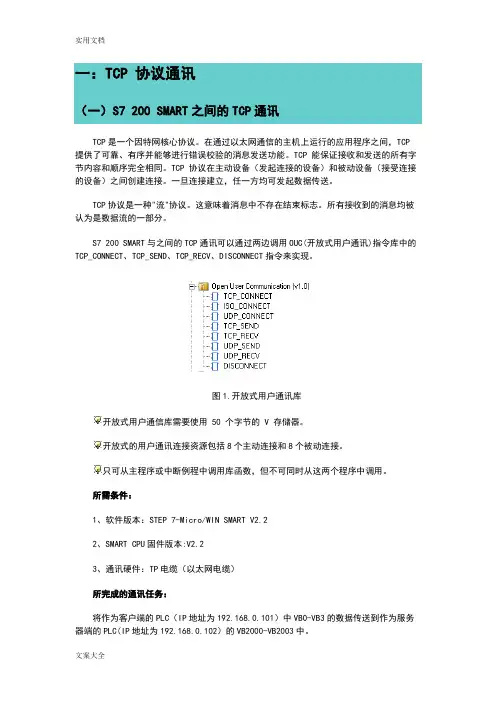

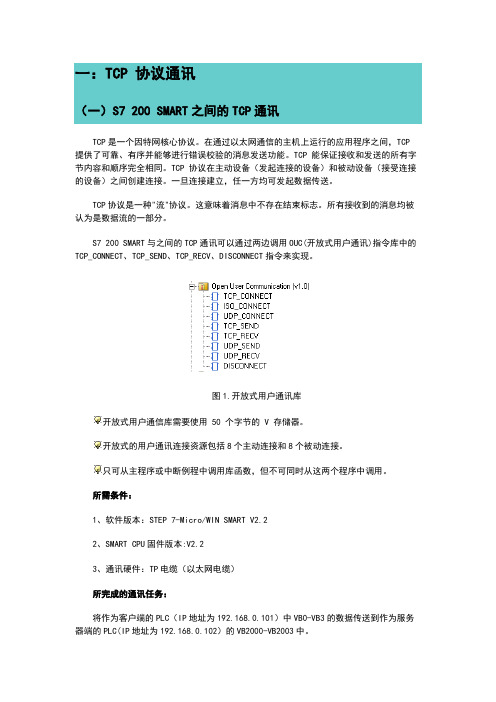

一：TCP 协议通讯（一）S7 200 SMART之间的TCP通讯TCP是一个因特网核心协议。
在通过以太网通信的主机上运行的应用程序之间，TCP 提供了可靠、有序并能够进行错误校验的消息发送功能。
TCP 能保证接收和发送的所有字节内容和顺序完全相同。
TCP 协议在主动设备（发起连接的设备）和被动设备（接受连接的设备）之间创建连接。
一旦连接建立，任一方均可发起数据传送。
TCP协议是一种"流"协议。
这意味着消息中不存在结束标志。
所有接收到的消息均被认为是数据流的一部分。
S7 200 SMART与之间的TCP通讯可以通过两边调用OUC(开放式用户通讯)指令库中的TCP_CONNECT、TCP_SEND、TCP_RECV、DISCONNECT指令来实现。
图1.开放式用户通讯库开放式用户通信库需要使用50 个字节的V 存储器。
开放式的用户通讯连接资源包括8个主动连接和8个被动连接。
只可从主程序或中断例程中调用库函数，但不可同时从这两个程序中调用。
所需条件：1、软件版本：STEP 7-Micro/WIN SMART V2.22、SMART CPU固件版本:V2.23、通讯硬件：TP电缆（以太网电缆）所完成的通讯任务：将作为客户端的PLC（IP地址为192.168.0.101）中VB0-VB3的数据传送到作为服务器端的PLC(IP地址为192.168.0.102）的VB2000-VB2003中。
S7-200 SMART 客户端编程1、设置本机IP地址在客户端设置IP地址为192.168.0.101图2.设置IP地址2、建立TCP连接调用TCP_CONNECT指令建立TCP连接。
设置连接伙伴地址为192.168.0.102，远端端口为2001，本地端口为5000，连接标识ID为1。
利用SM0.0使能Active，设置为主动连接。
图3.调用TCP_CONNECT指令指令的参数输入参数：EN ：使能输入Req：沿触发Active :TURE=主动连接（客户端）FALSE=被动连接（服务器）ConnID：连接ID为连接标识符，可能范围为0-65534。
西门子200SMART跟电脑通信的两种方法「详细步骤」昨天的文章介绍了S7-200SMART的安装方法。
今天给大家介绍下PLC怎么跟电脑通信，也是很多新手一直问的问题。
今天介绍两种方式。
第一种是电脑跟PLC直连，第二种是通过路由器或者交换机连接。
一、通过网线 PLC直连电脑通信方法1.检查硬件连接，PLC本体的以太网口上面有一个LINK灯，常亮表示连接成功。
2.检查电脑IP与PLC的IP是否在同一个网段。
200SMART的初始IP是：192.168.2.1同一个网段的意思是：IP地址的前三个字节必须同 CPU 的 IP 地址一致，后一个字节应在“1-254”之间（避免 0 和 255 ），避免与网络中其它设备的 IP 地址重复。
例如：你的PLC地址是：192.168.2.1 你的电脑或设备是192.168.2.10 那么这个就是同一网段。
如果你的PLC地址是192.168.2.1 你的电脑地址是192.168.1.1 前面三位不同，那么就不是同一网段。
设置好之后可以用ping命令测试是否连接成功。
点击电脑“开始”-“运行” 或者按WIN+R组合键下一步打开编程软件，修改PLC类型。
点击通信，选择网络接口，打开本地链接，看下自己的网卡是哪个。
同样名称的网卡有两种，有一种是后缀带AUTO.1的网卡接口。
有这个选项的可以不用修改IP，也可以连接。
下图第4个框框表示已经连接上PLC。
二、通过网线 PLC连接路由器/交换机通信方法按下图用网线把PLC和电脑连接好，如果没有外网，WAN口是不用连接的。
电脑网口和PLC网口全部接路由器/交换机的LAN口就行。
连接好之后上第一步教的方法连接PLC即可今天分享的200SMART PLC跟电脑通信结束，大家如遇到什么问题可以在文章后面留言。
如果你觉得小编写的够详细，那么请转发到你的朋友圈，谢谢支持！。
S7-200Smart之间通过GET/PUT指令进行以太网通讯S7-200SMART PLC是西门子公司经过大量的市场调研，针对中国市场推出的一款高性价比的小型PLC产品，其大多数的使用方法与S7-200的PLC差不多。
S7-200PLC要实现PLC之间的通信，之前的文档已经介绍过，比较常用的PPI 通讯和增加CP243-1后的以太网通讯，对于S7-200SMART的PLC来说PLC上自带的485通信接口不支持PPI通信协议，但是可以通过这个口来做MODBUS通信，一个作为MODBUS主站，一个作为MODBUS从站，来进行数据交换，由于此种方法需要进行大量的编程，工作量会比较大，那么200SMART控制器上集成的以太网口作用就体现出来了，我们可以使用这个以太网口来实现S7-200SMART PLC 之间以太网通讯。
通讯之前你需要知道：两台200smart控制器的IP地址需要设置在同一网段，并且网络互通；通讯双方仅一方需要做通讯设置和程序编写，另一方只需要将需通讯的数据存放在指定区域即可，类似于S7-300的单边通讯；具体步骤介绍：第一步：设置控制器IP地址对需要进行通讯的两台200smart控制器进行硬件组态，配置IP地址，使其在同一个网络中，此步不做具体说明；本例中：1#PLC IP地址：192.168.1.112#PLC IP地址：192.168.1.12通过在2#PLC程序中调用GET指令来读取1#PLC中的VD200 VD204 VW208三个数据；第二步：通过GET/PUT向导配置指令参数左侧菜单栏中打开向导下拉菜单-----双击GET/PUT打开向导为此条通讯指令命名点击下一步：类型：选择GET；远程IP：填写1#PLC对应的IP地址192.168.1.11；远程地址：填写数据区的起始字节地址，VB200；本地地址：填写将读取数据存放在本地地址的起始字节地址，本例中为VB200；传送字节大小：本例中读取3个数据VD200 VD204 VW208，对应字节为VB200-VB209，共10个字节；点击下一步：为GET指令分配存储区，此处可以点击建议，系统自动分配其余配置选择默认即可，一直下一步，最后点击生成按钮，生成程序。

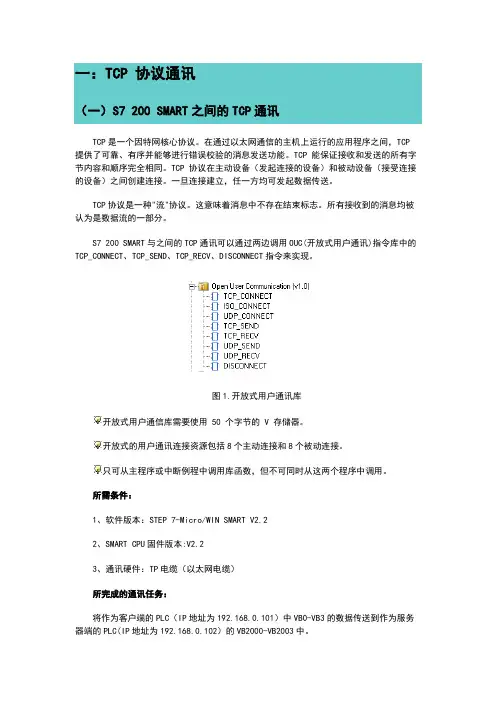

一：TCP 协议通讯（一）S7 200 SMART之间的TCP通讯TCP是一个因特网核心协议。
在通过以太网通信的主机上运行的应用程序之间，TCP 提供了可靠、有序并能够进行错误校验的消息发送功能。
TCP 能保证接收和发送的所有字节内容和顺序完全相同。
TCP 协议在主动设备（发起连接的设备）和被动设备（接受连接的设备）之间创建连接。
一旦连接建立，任一方均可发起数据传送。
TCP协议是一种"流"协议。
这意味着消息中不存在结束标志。
所有接收到的消息均被认为是数据流的一部分。
S7 200 SMART与之间的TCP通讯可以通过两边调用OUC(开放式用户通讯)指令库中的TCP_CONNECT、TCP_SEND、TCP_RECV、DISCONNECT指令来实现。
图1.开放式用户通讯库开放式用户通信库需要使用 50 个字节的 V 存储器。
开放式的用户通讯连接资源包括8个主动连接和8个被动连接。
只可从主程序或中断例程中调用库函数，但不可同时从这两个程序中调用。
所需条件：1、软件版本：STEP 7-Micro/WIN SMART V2.22、SMART CPU固件版本:V2.23、通讯硬件：TP电缆（以太网电缆）所完成的通讯任务：将作为客户端的PLC（IP地址为192.168.0.101）中VB0-VB3的数据传送到作为服务器端的PLC(IP地址为192.168.0.102）的VB2000-VB2003中。
S7-200 SMART 客户端编程1、设置本机IP地址在客户端设置IP地址为192.168.0.101图2.设置IP地址2、建立TCP连接调用TCP_CONNECT指令建立TCP连接。
设置连接伙伴地址为192.168.0.102，远端端口为2001，本地端口为5000，连接标识ID为1。
利用SM0.0使能Active，设置为主动连接。
图3.调用TCP_CONNECT指令指令的参数输入参数：EN ：使能输入Req：沿触发Active :TURE=主动连接（客户端）FALSE=被动连接（服务器）ConnID：连接ID为连接标识符，可能范围为0-65534。
S7-200 SMART做客户端与S7-1200进行以太网通讯相对于S7—1200做客户端要简单得多，下面是一个小实验。
1、创建PUT/GET向导。
如下图：
图一、PUT/GET向导
2、配置网络通信参数，S7-200 SMART的IP地址是192.168。
0。
2,S7—1200的IP地址是192。
168.0。
1，S7-200 SMART读取S7—1200的输入映像区的一个字节数据到M存储区的MB0。
如下图：
图二、网络参数配置
3、生成执行子程序NET_EXE.如下图：
图三、NET_EXE
4、S7 PUT/GET通信程序。
如下图：
图四、主程序
NET_EXE参数说明：
(1）超时（Timeout）：设定的通信超时时限，1—32767秒，若等于0，则不计时（2)周期（Cycle):输出开关量，所有网络读写操作每完成一次切换状态
(3)错误（Error）：发生错误时报警输出
5、通信数据监控，S7-1200侧I0。
2加一个输入信号。
如下图:
图五、通信监控
注意：S7—200 SMART的固件版本和编程软件版本要V2.0以上.。

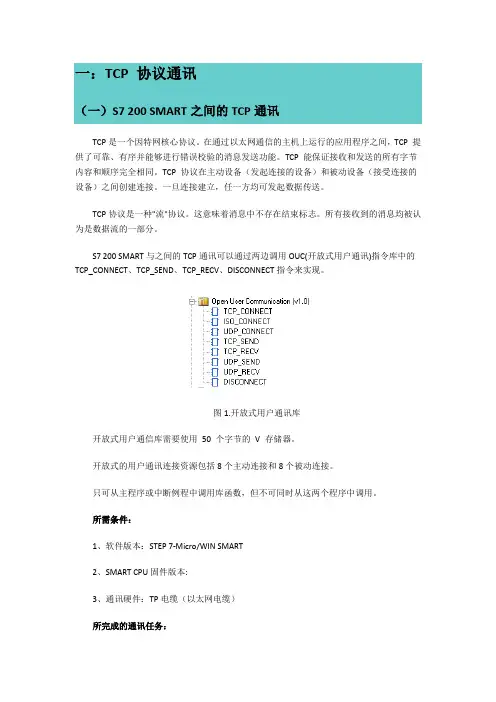

一：TCP 协议通讯（一）S7 200 SMART之间的TCP通讯TCP是一个因特网核心协议。
在通过以太网通信的主机上运行的应用程序之间，TCP 提供了可靠、有序并能够进行错误校验的消息发送功能。
TCP 能保证接收和发送的所有字节内容和顺序完全相同。
TCP 协议在主动设备（发起连接的设备）和被动设备（接受连接的设备）之间创建连接。
一旦连接建立，任一方均可发起数据传送。
TCP协议是一种"流"协议。
这意味着消息中不存在结束标志。
所有接收到的消息均被认为是数据流的一部分。
S7 200 SMART与之间的TCP通讯可以通过两边调用OUC(开放式用户通讯)指令库中的TCP_CONNECT、TCP_SEND、TCP_RECV、DISCONNECT指令来实现。
图1.开放式用户通讯库开放式用户通信库需要使用50 个字节的V 存储器。
开放式的用户通讯连接资源包括8个主动连接和8个被动连接。
只可从主程序或中断例程中调用库函数，但不可同时从这两个程序中调用。
所需条件：1、软件版本：STEP 7-Micro/WIN SMART2、SMART CPU固件版本:3、通讯硬件：TP电缆（以太网电缆）所完成的通讯任务：将作为客户端的PLC（IP地址为）中VB0-VB3的数据传送到作为服务器端的PLC(IP地址为）的VB2000-VB2003中。
S7-200 SMART 客户端编程1、设置本机IP地址在客户端设置IP地址为图2.设置IP地址2、建立TCP连接调用TCP_CONNECT指令建立TCP连接。
设置连接伙伴地址为，远端端口为2001，本地端口为5000，连接标识ID为1。
利用使能Active，设置为主动连接。
图3.调用TCP_CONNECT指令指令的参数输入参数：EN ：使能输入Req：沿触发Active :TURE=主动连接（客户端）FALSE=被动连接（服务器）ConnID：连接ID为连接标识符，可能范围为0-65534。

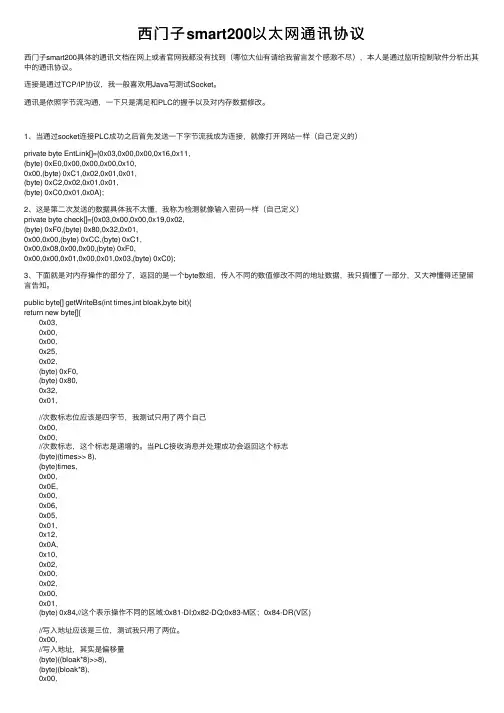

西门⼦smart200以太⽹通讯协议西门⼦smart200具体的通讯⽂档在⽹上或者官⽹我都没有找到（哪位⼤仙有请给我留⾔发个感激不尽），本⼈是通过监听控制软件分析出其中的通讯协议。
连接是通过TCP/IP协议，我⼀般喜欢⽤Java写测试Socket。
通讯是依照字节流沟通，⼀下只是满⾜和PLC的握⼿以及对内存数据修改。
1、当通过socket连接PLC成功之后⾸先发送⼀下字节流我成为连接，就像打开⽹站⼀样（⾃⼰定义的）private byte EntLink[]={0x03,0x00,0x00,0x16,0x11,(byte) 0xE0,0x00,0x00,0x00,0x10,0x00,(byte) 0xC1,0x02,0x01,0x01,(byte) 0xC2,0x02,0x01,0x01,(byte) 0xC0,0x01,0x0A};2、这是第⼆次发送的数据具体我不太懂，我称为检测就像输⼊密码⼀样（⾃⼰定义）private byte check[]={0x03,0x00,0x00,0x19,0x02,(byte) 0xF0,(byte) 0x80,0x32,0x01,0x00,0x00,(byte) 0xCC,(byte) 0xC1,0x00,0x08,0x00,0x00,(byte) 0xF0,0x00,0x00,0x01,0x00,0x01,0x03,(byte) 0xC0};3、下⾯就是对内存操作的部分了，返回的是⼀个byte数组，传⼊不同的数值修改不同的地址数据，我只搞懂了⼀部分，⼜⼤神懂得还望留⾔告知。
public byte[] getWriteBs(int times,int bloak,byte bit){return new byte[]{ 0x03, 0x00, 0x00, 0x25, 0x02, (byte) 0xF0, (byte) 0x80, 0x32, 0x01, //次数标志位应该是四字节，我测试只⽤了两个⾃⼰ 0x00, 0x00, //次数标志，这个标志是递增的。

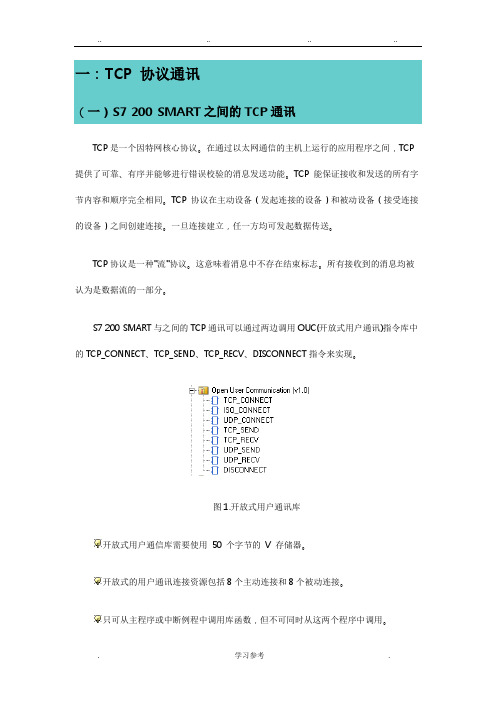

一：TCP 协议通讯（一）S7 200 SMART之间的TCP通讯TCP是一个因特网核心协议。
在通过以太网通信的主机上运行的应用程序之间，TCP 提供了可靠、有序并能够进行错误校验的消息发送功能。
TCP 能保证接收和发送的所有字节内容和顺序完全相同。
TCP 协议在主动设备（发起连接的设备）和被动设备（接受连接的设备）之间创建连接。
一旦连接建立，任一方均可发起数据传送。
TCP协议是一种"流"协议。
这意味着消息中不存在结束标志。
所有接收到的消息均被认为是数据流的一部分。
S7 200 SMART与之间的TCP通讯可以通过两边调用OUC(开放式用户通讯)指令库中的TCP_CONNECT、TCP_SEND、TCP_RECV、DISCONNECT指令来实现。
图1.开放式用户通讯库开放式用户通信库需要使用 50 个字节的 V 存储器。
开放式的用户通讯连接资源包括8个主动连接和8个被动连接。
只可从主程序或中断例程中调用库函数，但不可同时从这两个程序中调用。
所需条件：1、软件版本：STEP 7-Micro/WIN SMART V2.22、SMART CPU固件版本:V2.23、通讯硬件：TP电缆（以太网电缆）所完成的通讯任务：将作为客户端的PLC（IP地址为192.168.0.101）中VB0-VB3的数据传送到作为服务器端的PLC(IP地址为192.168.0.102）的VB2000-VB2003中。
S7-200 SMART 客户端编程1、设置本机IP地址在客户端设置IP地址为192.168.0.101图2.设置IP地址2、建立TCP连接调用TCP_CONNECT指令建立TCP连接。
设置连接伙伴地址为192.168.0.102，远端端口为2001，本地端口为5000，连接标识ID为1。
利用SM0.0使能Active，设置为主动连接。
图3.调用TCP_CONNECT指令指令的参数输入参数：EN ：使能输入Req：沿触发Active :TURE=主动连接（客户端）FALSE=被动连接（服务器）ConnID：连接ID为连接标识符，可能范围为0-65534。
一：TCP 协议通讯（一）S7 200 SMART之间的TCP通讯TCP是一个因特网核心协议。
在通过以太网通信的主机上运行的应用程序之间，TCP 提供了可靠、有序并能够进行错误校验的消息发送功能。
TCP 能保证接收和发送的所有字节内容和顺序完全相同。
TCP 协议在主动设备（发起连接的设备）和被动设备（接受连接的设备）之间创建连接。
一旦连接建立，任一方均可发起数据传送。
TCP协议是一种"流"协议。
这意味着消息中不存在结束标志。
所有接收到的消息均被认为是数据流的一部分。
S7 200 SMART与之间的TCP通讯可以通过两边调用OUC(开放式用户通讯)指令库中的TCP_CONNECT、TCP_SEND、TCP_RECV、DISCONNECT指令来实现。
图1.开放式用户通讯库开放式用户通信库需要使用50 个字节的V 存储器。
开放式的用户通讯连接资源包括8个主动连接和8个被动连接。
只可从主程序或中断例程中调用库函数，但不可同时从这两个程序中调用。
所需条件：1、软件版本：STEP 7-Micro/WIN SMART2、SMART CPU固件版本:3、通讯硬件：TP电缆（以太网电缆）所完成的通讯任务：将作为客户端的PLC（IP地址为）中VB0-VB3的数据传送到作为服务器端的PLC(IP 地址为）的VB2000-VB2003中。
S7-200 SMART 客户端编程1、设置本机IP地址在客户端设置IP地址为图2.设置IP地址2、建立TCP连接调用TCP_CONNECT指令建立TCP连接。
设置连接伙伴地址为，远端端口为2001，本地端口为5000，连接标识ID为1。
利用使能Active，设置为主动连接。
图3.调用TCP_CONNECT指令指令的参数输入参数：EN ：使能输入Req：沿触发Active :TURE=主动连接（客户端）????????????FALSE=被动连接（服务器）ConnID：连接ID为连接标识符，可能范围为0-65534。
IPaddr1 ... IPaddr4?:IP 地址的四个八位字节。
IPaddr1 是IP 地址的最高有效字节，IPaddr4 是IP 地址的最低有效字节。
RemPort：远程设备上的端口号。
远程端口号范围为1 到49151。
对于被动连接，可使用零。
LocPort ：本地设备端口号。
范围为1-49151，但是存在一些限制。
??????????????????本地端口号的规则如下：•有效端口号范围为1 到49151。
•不能使用端口号20、21、25、80、102、135、161、162、443以及34962至34964。
这些端口具有特定用途。
•建议采用的端口号范围为2000 到5000。
•对于被动连接，本地端口号必须唯一（不重复）。
输出参数：Done：当连接操作完成且没有错误时，指令置位Done 输出。
Busy：当连接操作正在进行时，指令置位Busy 输出。
Error：当连接操作完成但发生错误时，指令置位Error 输出。
??????Status：如果指令置位Error 输出，Status 输出会显示错误代码。
具体错误代码对应详见手册。
如果指令置位Busy 或Done 输出，Status 为零（无错误）。
3、调用发送数据指令TCP_SEND调用TCP_SEND指令发送以VB0为起始，数据长度为DataLen长度的数据发送到连接ID为1指定的远程设备。
利用1HZ的时钟上升沿触发发送请求。
图4.调用TCP_SEND指令指令的参数输入参数：EN ：使能输入Req：沿触发ConnID：连接ID (ConnID) 是此发送操作的连接ID号。
DataLen ：DataLen 是要发送的字节数（1 到1024）。
DataPtr：DataPtr 是指向待发送数据的指针。
?输出参数：Done：当连接操作完成且没有错误时，指令置位Done 输出。
Busy：当连接操作正在进行时，指令置位Busy 输出。
Error：当连接操作完成但发生错误时，指令置位Error 输出。
??????Status：如果指令置位Error 输出，Status 输出会显示错误代码。
具体错误代码对应详见手册。
如果指令置位Busy 或Done 输出，Status 为零（无错误）。
4、终止通讯连接用户可通过DISCONNECT指令终止指定ID的连接。
图5.调用DISCONNECT指令参数说明：输入参数：EN :使能Req：沿触发指令。
输出参数：Done：当连接操作完成且没有错误时，指令置位Done 输出。
Busy：当连接操作正在进行时，指令置位Busy 输出。
Error：当连接操作完成但发生错误时，指令置位Error 输出。
??????Status：如果指令置位Error 输出，Status 输出会显示错误代码。
具体错误代码对应详见手册。
如果指令置位Busy 或Done 输出，Status 为零（无错误）。
5、分配库存储区开放式用户通信库需要使用50 个字节的V 存储器，用户需手动分配。
在指令树的程序中，以鼠标右键单击程序块，在弹出的快捷菜单中选择库存储器。
如图所示：图6.库存储器在弹出的选项卡中设置库指令数据区：图7.分配地址S7-200 SMART 服务器端编程1、设置本机IP地址设置IP地址为图8.设置本机IP地址2、建立TCP连接调用TCP_CONNECT指令建立TCP连接。
设置连接伙伴地址为，远端端口为5000，本地端口为2001，连接标识ID为1。
利用常闭点使能Active，设置为被动连接。
图9.调用TCP_CONNECT指令3、接收数据调用TCP_RECV指令接收指定ID连接的的数据。
接收的缓冲区长度为MaxLen，数据接收缓冲区以VB2000为起始。
图11.调用TCP_RECV指令监控结果其中客户端的VW1000是发送的数据长度，服务器端的vw1000是接收的数据长度。
图12.监控结果例程为了更好地理解TCP的编程，可参考下面的例程。
注意：1. 该例程使用STEP 7-Micro/WIN SMART 编写。
2.在建立连接时需先触发服务器端的建立连接指令，再触发客户端。
注意：此指令库/程序的作者和拥有者对于该软件的功能性和兼容性不负任何责任。
使用该软件的风险完全由用户自行承担。
由于它是免费的，所以不提供任何担保，错误纠正和热线支持，用户不必为此联系西门子技术支持与服务部门。
（二）S7-200 SMART 与调试助手之间TCP 通信TCP协议通讯TCP 通信为面向连接的通信，需要双方都调用指令以建立连接及交换数据。
S7-200 SMART 与TCP&UDP Debug通过TCP 通信，在TCP&UDP Debug建立客户端或服务器，在S7-200 SMART 调用Open User Communication 库指令( TCP_CONNECT,DISCONNECT,TCP_SEND,TCP_RECV) 。
客户端：主动建立连接，可以理解为主站；服务器：被动建立连接，可以理解为从站。
?注意：S7-200 SMART 在CPU 硬件固件及编程软件版本均升级到之后才开始支持开放式通信。
编程软件版本低于，无Open User Communication 库指令；硬件固件低于，硬件不支持开放式通信协议。
S7-200 SMART TCP 连接资源：8个主动连接资源，8个被动连接资源S7-200 SMART TCP 通信数据量：1024 字节硬件和软件需求及所完成的通信任务硬件：?①PC （带以太网卡）（IP 地址；子网掩码）②S7-200 SMART CPU (固件版本( IP 地址；子网掩码）③TP 以太网电缆?软件：①TCP&UDP Debug?②STEP 7 Micro/WIN SMART （软件版本）?所完成的通信任务：①TCP&UDP Debug 发送10 个字节数据：-->（S7- 200 SMART 侧）VB2000~VB2009②TCP&UDP Debug 接收10 个字节数据：<-- ( S7-200 SMART侧）?VB0~VB9TCP&UDP Debug设置（客户端设置）1. 打开TCP&UDP Debug软件2. 右键“客户端模式”---“创建连接”如图1所示，创建连接图1.创建连接①选择连接类型：TCP②填写S7-200 SMART的IP地址及端口号③设置PC的端口号④单击创建3. 右键“客户端模式”----“连接”图2.?建立连接①蓝色圆点：未建立连接；黄色三角箭头：正在建立连接；绿色三角箭头：连接建立成功；②勾选“自动连接”后，点击连接按钮。
TCP&UDP Debug设置（服务器设置）1. 打开TCP&UDP Debug软件2. 右键“服务器模式”---“创建服务器”图3. 创建服务器①选择PC的端口号后，点击确定3. 右键“服务器模式”----“启动服务器”图4. 启动服务器S7-200 SMART侧编程1.打开STEP 7 Micro/WIN SMART>项目树>指令树>库>Open User Communication?,调用TCP_CONNECT，如图5、图6所示。
图5. 开放式以太网通讯指令库图6. TCP连接块表1. 引脚说明用TCP_SEND 和TCP_RCV 指令，如图7、图8所示。
图7. TCP发送块表2.引脚说明发TCP接收块表3. 引脚说明配库存储区，如图9 所示。
图9.?分配库存储区?注意：为保证指令库可以正常工作，分配库存储区的时候，一定不能与程序中使用的其他V 区地址重叠！！通信结果以S7-200 SMART做服务器为例。
将S7-200 SMART 项目编译，下载并触发建立连接；在TCP&UDP Debug中点击连接。
通信结果如下：图10. 测试结果（三）S7-200 SMART 与S7-1200 之间TCP 通信— S7-200 SMART 作为服务器TCP 协议通信TCP 通信为面向连接的通信，需要双方都调用指令以建立连接及交换数据。
S7-200 SMART 与S7-1200 通过TCP 通信，在S7-1200 调用T-block 指令( TCON, TDISCON, TSEND, TRCV ) ，在S7-200 SMART 调用Open User Communication 库指令( TCP_CONNECT,DISCONNECT,TCP_SEND,TCP_RECV) 。
双方的发送和接收指令必须成对出现。
客户端：主动建立连接，可以理解为主站；服务器：被动建立连接，可以理解为从站。
