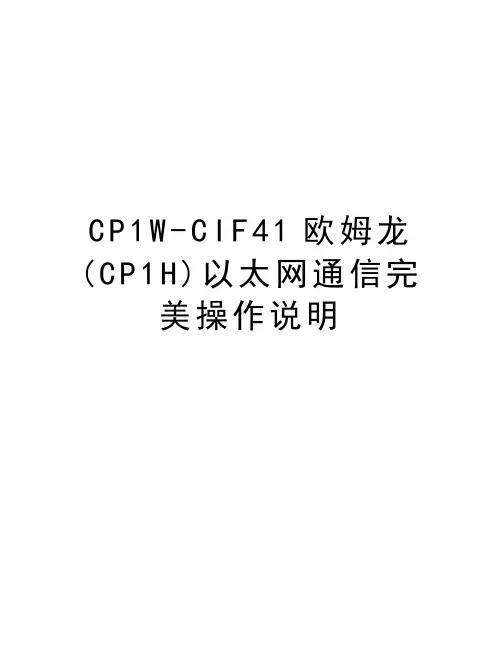

CP1W-CIF41欧姆龙(CP1H)以太网通信完美操作说明

C P1W-C I F41欧姆龙(C P1H)以太网通信完美操作说明CP1W-CIF41欧姆龙以太网通信-FINS——陆一：连接设置节点号要正确要不CP1W-CIF41的ERROR灯闪（如·CP1W-CIF41 IP为192.168.250.1，节点号即为1，与最后一段相同）。

使用插槽1时4开关要置ON，使用插槽2时5开关要置ON，否则ERROR灯常亮。

PLC的串行选件端口插以太网模块时设置要改成115200 7,2,E HOST LINK 若是不知道模块的IP，可以从PLC内存查看：新建一个USB连接PLC的工程——在线工作——查看存IP地址的数据寄存器例如放在选件板2的位置，则IP地址在D32300+155=D32455，D32456两个地址查看；注意地址D后面不要带M。

（右键点击空白栏，编辑即可输入并查看）连接方法1：知道模块IP后。

设置电脑IP与模块处于同一个网段即可。

FINS 节点号即为模块IP的最后一个。

TIPS:最好将无线网卡禁用连接方法2：登陆http://192.168.250.1/c00.htm 注意：有时候模块要与电脑处于同一个网段才能连上（如模块192.168.250.1，电脑要为192.168.250.2）密码：ETHERNET修改完成以后点击传送，然后点击重启即可。

二：FINS指令:学习利用网络调试助手发送FINS命令对PLC进行操作，首先要学习FINS 的通讯格式；1、FINS指令格式手册中的格式如下：举例说明：利用FINS/TCP 的方式读取PLC 的DM1通道的数据，格式解析如下： FINS 帧格式： IC F RS V GC T DN A DA1 DA2 SN AS A 1 SA 2 SI DComman d codeTEXT固定 00 固定 02目标网络号 目标节点号 目标单元号 源网络号源节点号源单元号服务号，随便M RC SR C80 00 02 00 01 0000 C 700 00 0101 820000000001MR 、SR 参见FINS 命令第5章；返回写07也可，00表示本地网00表示本地网前面的ICF、RSV等为指定一些目标地址和源地址的网络号、节点号、单元号及其他固定的格式，后面关于Command code以及TEXT的内容，需要根据上位机实现什么的操作，填写不同的操作数据，就读取DM1通道的数据；DM区的Memory area code为82；读取存储区的Command code为0101；下面利用网络调试助手进行测试：2、使用网络调试助手测试FINS/TCP利用上位发送FINS/TCP的格式如下：ETN21手册，编号W421，P203。

欧姆龙PLC之CP1H 以太网FINS/TCP通讯实例CP1H上面的选件板插槽可以插入1-2块CP1W-CIF41模块，系统即具有了以太网功能，也可以使用CP1W-EXT01和CJ1W-ETN21以太网扩展模块来组态，用于在CX-Programmer软件下的编程或监控，也可以和其它网络设备（可以是上位机，也可以是其它的PLC或者是带有以太网接口的触摸屏等）进行通讯。

图1 CP1W-CIF41 图2 ETN21就像UDP的TCP之间的特性对比一样，和FINS/UDP方式相比，FINS/TCP具有更好的可靠性，但是不如前者的效率高。

不可以使用广播，同时最多16个连接。

本文给出FINS/TCP通讯实例供参考。

电脑和PLC通讯，通常都是电脑做为客户端，PLC作为服务器端。

如果是PLC之间进行通讯，任何一台PLC都可以作为服务器或者客户端。

硬件：CP1H-X40DR-A 1台CP1W-CIF41 1块网线、交换机软件：网络调试助手（或者其它网络调试软件）CX-ProgrammerCP1W-CIF41已经配置成ip=192.168.1.32，subnet MASK=255.255.255.0，port=9600。

运行CX-Programmer，在查看窗口添加D0、D1、W210通道和W212.01位用于监控。

客户端电脑配置成ip=192.168.1.5，subnet MASK=255.255.255.0。

运行网络调试软件，协议类型选择 TCP Client，远程主机地址处改为PLC地址和相应的端口号，即192.168.1.32:9600，之后即可点连接。

发送和接收区都设置成16进制。

一，握手命令1、客户端向服务器发送命令00000000。

这个命令长20字节，分成5组4字节。

分别是：头（FINS) + 长度（Hex0C） + 命令（00000000）+ 错误码（00000000） + 客户机节点地址。

46494E53是FINS的ASCII码值，即命令头。

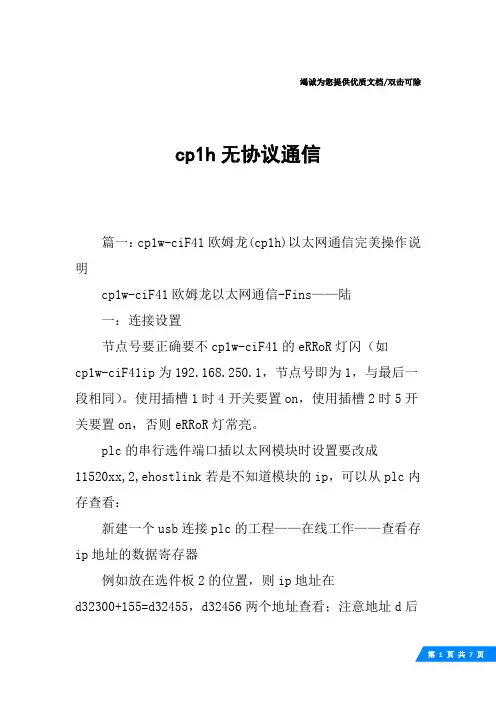

竭诚为您提供优质文档/双击可除cp1h无协议通信篇一：cp1w-ciF41欧姆龙(cp1h)以太网通信完美操作说明cp1w-ciF41欧姆龙以太网通信-Fins——陆一：连接设置节点号要正确要不cp1w-ciF41的eRRoR灯闪（如cp1w-ciF41ip为192.168.250.1，节点号即为1，与最后一段相同）。

使用插槽1时4开关要置on，使用插槽2时5开关要置on，否则eRRoR灯常亮。

plc的串行选件端口插以太网模块时设置要改成11520xx,2,ehostlink若是不知道模块的ip，可以从plc内存查看：新建一个usb连接plc的工程——在线工作——查看存ip地址的数据寄存器例如放在选件板2的位置，则ip地址在d32300+155=d32455，d32456两个地址查看；注意地址d后面不要带m。

（右键点击空白栏，编辑即可输入并查看）连接方法1：知道模块ip后。

设置电脑ip与模块处于同一个网段即可。

Fins节点号即为模块ip的最后一个。

连接方法2：登陆http://192.168.250.1(模块的ip)/c00.htm注意：有时候模块要与电脑处于同一个网段才能连上（如模块192.168.250.1，电脑要为192.168.250.2）密码：etheRnet修改完成以后点击传送，然后点击重启即可。

二：Fins指令:学习利用网络调试助手发送Fins命令对plc进行操作，首先要学习Fins的通讯格式；1、Fins指令格式手册中的格式如下：举例说明：利用Fins/tcp的方式读取plc的dm1通道的数据，格式解析如下：mR、sR参见Fins命令第5章；前面的icF、RsV等为指定一些目标地址和源地址的网络号、节点号、单元号及其他固定的格式，后面关于commandcode以及text的内容，需要根据上位机实现什么的操作，填写不同的操作数据，就读取dm1通道的数据；dm区的memoryareacode为82；读取存储区的commandcode为0101；下面利用网络调试助手进行测试：2、使用网络调试助手测试Fins/tcp利用上位发送Fins/tcp的格式如下：etn21手册，编号w421，p203。

欧姆龙plc网口通讯设置欧姆龙PLC（Programmable Logic Controller）是一种常用于自动化控制系统的设备，其网口通讯设置对于实现数据传输和远程控制至关重要。

本文将探讨欧姆龙PLC网口通讯设置的基本原理和步骤。

在实施自动化控制系统时，PLC被广泛应用于各个领域，如工业生产线、机械装置以及智能建筑等。

而PLC的网口通讯设置是实现PLC与其他设备进行数据交换和远程控制的关键之一。

首先，我们来了解一下PLC网口通讯设置的基本原理。

PLC中的网口通讯模块是PLC与其他设备进行数据传输的接口，通常采用以太网通讯或者串行通讯方式。

以太网通讯方式具有传输速度快、稳定性好的特点，适用于大容量数据传输和实时控制。

而串行通讯方式则适用于小容量数据传输和远程监控领域。

在进行PLC网口通讯设置之前，我们首先需要了解PLC的通信参数，如IP地址、子网掩码、网关等。

这些参数需要与其他设备在同一个网络中，才能实现数据交换和远程控制。

其次，我们需要使用PLC的编程软件，如CX-Programmer或者PLC Designer，通过连接电脑和PLC，进行网口通讯设置。

步骤如下：1. 打开编程软件，并连接电脑与PLC。

确保PLC和电脑之间的连接正常。

2. 在编程软件中点击“网口设置”或者“通信配置”等选项，进入PLC网口通讯设置界面。

3. 在设置界面中，选择通信接口类型为以太网或者串行口，根据实际需要进行选择。

4. 输入PLC的IP地址、子网掩码和网关等通信参数。

确保这些参数与其他设备在同一个网络中。

5. 进行网络测试，确认网络连接正常。

可以通过ping命令或者软件提供的网络测试工具来进行测试。

6. 在通信设置界面中选择所需的通信协议和通信方式。

不同设备之间通常采用不同的通信协议，如Modbus、EtherNet/IP等。

7. 设置数据传输方式和端口号。

可以选择TCP/IP方式或者UDP方式进行数据传输，并设置相应的端口号。

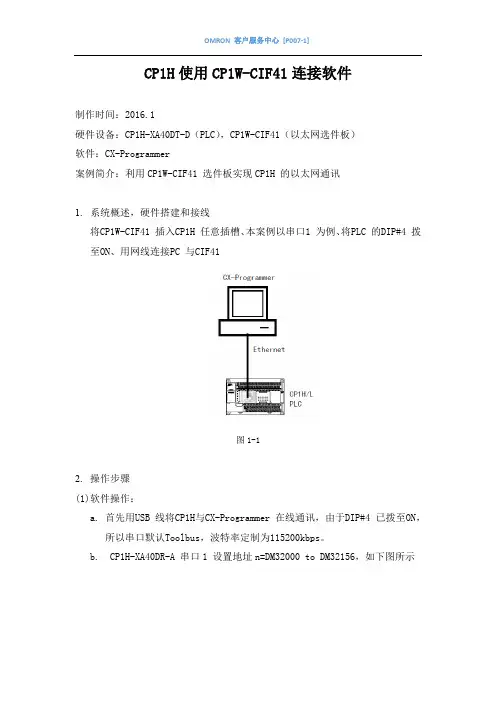

CP1H使用CP1W-CIF41连接软件制作时间：2016.1硬件设备：CP1H-XA40DT-D（PLC），CP1W-CIF41（以太网选件板）软件：CX-Programmer案例简介：利用CP1W-CIF41 选件板实现CP1H 的以太网通讯1.系统概述，硬件搭建和接线将CP1W-CIF41 插入CP1H 任意插槽、本案例以串口1 为例、将PLC 的DIP#4 拨至ON、用网线连接PC 与CIF41图1-12.操作步骤(1)软件操作：a.首先用USB 线将CP1H与CX-Programmer 在线通讯，由于DIP#4 已拨至ON，所以串口默认Toolbus，波特率定制为115200kbps。

b. CP1H-XA40DR-A 串口1 设置地址n=DM32000 to DM32156，如下图所示图2-1c.模块IP 地址从D32155 开始,转换成10进制即192.168.250.1。

（新买的模块固定初始IP 地址）图2-2(2)查看电脑IP 地址方法：a.打开网络连接，点击“本地连接”图标，如图3-1 所示：图3-1b.点击“属性”，选择“Internet 协议版本4”并双击，如图3-2所示图3-2c.电脑IP地址为10.110.59.1，如图3-3所示图3-3d.将电脑的IP地址更改为192,168,250.10（节点号不得与模块重复），如图3-4所示图3-4(3) 登录网页设置模块IP地址a. 打开Internet Explorer，打开“工具”，点击“IE 选项”。

图4-1b.点击“连接”，选中“局域网设置”在“局域网设置”中要注意，所有的勾全部不要勾，如图4-2 所示，否则将无法链接到“欧姆龙以太网选件板设置”网页。

图4-3c.在网址区域输入http://192.168.250.1/C00.htm（中文），出现图4-4画面，输入密码“ETHERNET”，点击“登陆”，如图4-4所示图4-4d.点击“设置”后出现如图4-5 所示画面图4-5e.将模块的IP 地址更改为10.110.59.6（节点号不得与电脑重复），FINS 节点地址更改为6（此节点必需与模块IP 地址的末尾数一致），点击“传送”并“重启”图4-6f.改回电脑的IP地址(10.110.59.1)并再次重新输入网址或在内存中查看模块IP 地址是否已被更改。

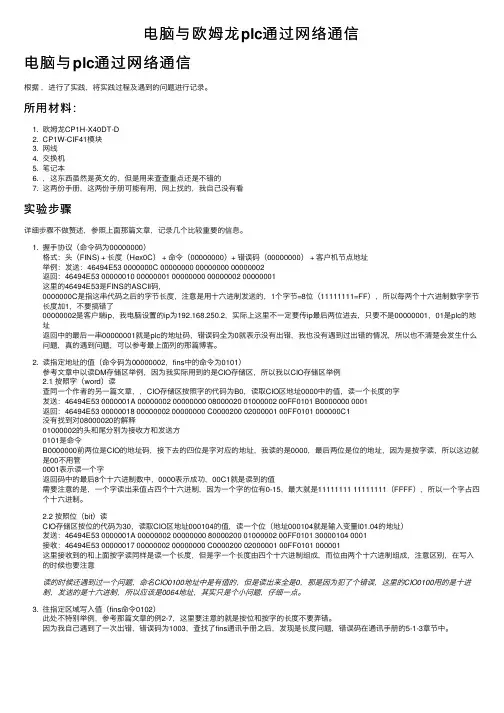

电脑与欧姆龙plc通过⽹络通信电脑与plc通过⽹络通信根据，进⾏了实践，将实践过程及遇到的问题进⾏记录。

所⽤材料：1. 欧姆龙CP1H-X40DT-D2. CP1W-CIF41模块3. ⽹线4. 交换机5. 笔记本6. ，这东西虽然是英⽂的，但是⽤来查查重点还是不错的7. 这两份⼿册，这两份⼿册可能有⽤，⽹上找的，我⾃⼰没有看实验步骤详细步骤不做赘述，参照上⾯那篇⽂章，记录⼏个⽐较重要的信息。

1. 握⼿协议（命令码为00000000）格式：头（FINS) + 长度（Hex0C） + 命令（00000000）+ 错误码（00000000） + 客户机节点地址举例：发送：46494E53 0000000C 00000000 00000000 00000002返回：46494E53 00000010 00000001 00000000 00000002 00000001这⾥的46494E53是FINS的ASCII码，0000000C是指这串代码之后的字节长度，注意是⽤⼗六进制发送的，1个字节=8位（11111111=FF），所以每两个⼗六进制数字字节长度加1，不要搞错了00000002是客户端ip，我电脑设置的ip为192.168.250.2，实际上这⾥不⼀定要传ip最后两位进去，只要不是00000001，01是plc的地址返回中的最后⼀串00000001就是plc的地址码，错误码全为0就表⽰没有出错，我也没有遇到过出错的情况，所以也不清楚会发⽣什么问题，真的遇到问题，可以参考最上⾯列的那篇博客。

2. 读指定地址的值（命令码为00000002，fins中的命令为0101）参考⽂章中以读DM存储区举例，因为我实际⽤到的是CIO存储区，所以我以CIO存储区举例2.1 按照字（word）读查同⼀个作者的另⼀篇⽂章，，CIO存储区按照字的代码为B0，读取CIO区地址0000中的值，读⼀个长度的字发送：46494E53 0000001A 00000002 00000000 08000020 01000002 00FF0101 B0000000 0001返回：46494E53 00000018 00000002 00000000 C0000200 02000001 00FF0101 000000C1没有找到对08000020的解释01000002的头和尾分别为接收⽅和发送⽅0101是命令B0000000前两位是CIO的地址码，接下去的四位是字对应的地址，我读的是0000，最后两位是位的地址，因为是按字读，所以这边就是00不⽤管0001表⽰读⼀个字返回码中的最后8个⼗六进制数中，0000表⽰成功，00C1就是读到的值需要注意的是，⼀个字读出来值占四个⼗六进制，因为⼀个字的位有0-15，最⼤就是11111111 11111111（FFFF），所以⼀个字占四个⼗六进制。

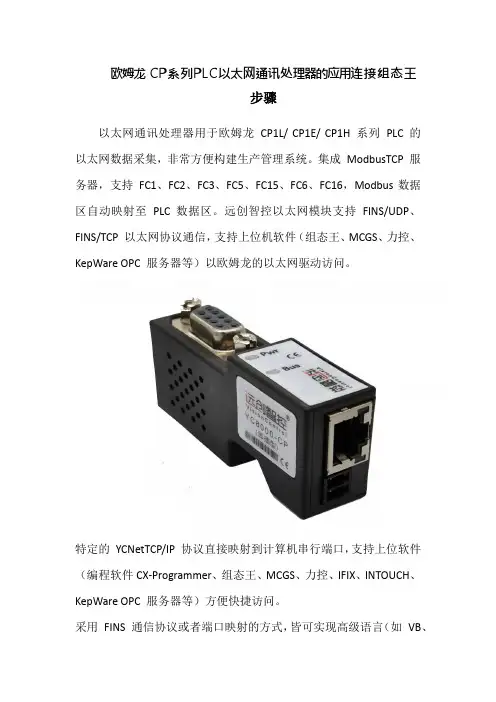

欧姆龙 CP系列PLC以太网通讯处理器的应用连接组态王
步骤
以太网通讯处理器用于欧姆龙CP1L/ CP1E/ CP1H 系列PLC 的以太网数据采集，非常方便构建生产管理系统。

集成ModbusTCP 服务器，支持FC1、FC2、FC3、FC5、FC15、FC6、FC16，Modbus数据区自动映射至PLC 数据区。

远创智控以太网模块支持FINS/UDP、FINS/TCP 以太网协议通信，支持上位机软件（组态王、MCGS、力控、KepWare OPC 服务器等）以欧姆龙的以太网驱动访问。

特定的YCNetTCP/IP 协议直接映射到计算机串行端口，支持上位软件（编程软件CX-Programmer、组态王、MCGS、力控、IFIX、INTOUCH、KepWare OPC 服务器等）方便快捷访问。

采用FINS 通信协议或者端口映射的方式，皆可实现高级语言（如VB、
VC、C#等）编程，实现与欧姆龙PLC 的数据通讯，方便开发生产管理系统。

1. 新建工程并打开工程。

2. 点击“COM1”，选择“新建”，在弹出的对话框的选“CJ SERIES—以太网”，点击“下一步”。

3. 输入设备的逻辑名称，点击“下一步”。

输入以太网模块的IP 地址，例如“192.168.1.178”，源节点：监控PC 的IP 地址如果是192.168.1.10，那源节点就是10，网络方式选择“1”，即TCP，端口号为“9600”，设备号默认为“0”。

4. 输入通信参数，默认即可，随后点击“完成”。

欧姆龙cp1w-cif41
接近开关是一种无需与运动部件进行机械直接接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（plc)装置提供控制指令。

接近开关是种开关型传感器（即无触点开关），它既有行程开关、微动开关的特性，同时具有传感性能，且动作可靠，性能稳定，频率响应快，应用寿命长，抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。

产品有电感式、电容式、霍尔式、交、直流型。

接近开关又称无触点接近开关，是理想的电子开关量传感器。

当金属检测体接近开关的感应区域，开关就能无接触，无压力、无火花、迅速发出电气指令，准确反应出运动机构的位置和行程，即使用于一般的行程控制，其定位精度、操作频率、使用寿命、安装调整的方便性和对恶劣环境的适用能力，是一般机械式行程开关所不能相比的。

它广泛地应用于机床、冶金、化工、轻纺和印刷等行业。

在自动控制系统中可作为限位、计数、定位控制和自动保护环节等。

欧姆龙cp1w-cif41。

昆仑通态触摸屏与CP1H X40DT-D通讯设置
设置步骤：
根据PLC的串行通信选件板的型号不同，其接线和设置方法各有不同，请查阅相关手册，以下以Ethernet选件板“CP1W-CIF41”为例为例。

1、将CPU单元前面板处的DIP开关的第4位(太网选件板安装在左侧插槽时)或第5位
(太网选件板安装在右侧插槽时)设定为ON。

2、获取以太网选件板CP1W-CIF41的IP地址（初始值为192.168.250.1）；如不知道，
则查看PLC寄存器D32155-D32156(左侧插槽)/D32455-D32456(右侧插槽)的数据；
3、用浏览器打开http://(Ethernet选件板的IP 地址)/C00.htm（初始地址为
http://192.168.250.1/C00.htm），输入密码“ETHERNET”，进入设置界面，如下图：
4、添加“通用TCP/IP父设备”，设置如下图：
5、添加“欧姆龙FINS以太网”驱动，设置如下图：
7、建立设备通道并连接变量，完成。

CP1W-CIF41的使用方法及注意事项目录1.CP1W-CIF41的使用范围 (1)2.默认IP时的操作步骤 (2)3.IP不是默认设置时的处理方法 (5)4.其它注意事项 (8)1.CP1W-CIF41的使用范围CP1L: 除CP1L-10L外其它型号都支持CP1H: 都支持CP1E: CP1E需要N型30点以上的，包括NA20 CP1W-CIF41版本2.0以上2.默认IP时的操作步骤CP1W-CIF41默认IP为192.168.250.1 。

（1）将对应安装选件板的DIP开关拨到ON（2）通过IE浏览器访问CIF41模块默认IP为：192.168.250.1默认Fins节点地址：1在IE浏览器址栏输入：http://192.168.250.1/C00.htm，其中C00.htm指中文界面显示。

（3）出现登录框时，输入密码：ETHERNET（4）密码输入正确时,进入如下画面（5）点击设置,进入参数设置画面（6）点击系统设置，进入IP设置页面，设置需要的IP后，点击传送按钮将设定参数写入CIF41模块中。

注意：设置时FINS节点地址必须跟IP地址最后一位相同。

修改完成后，点击传送，再点击重启CP1W-CIF41会重新启动，启动完成之后更改的设置生效。

3.IP不是默认设置时的处理方法当CP1W-CIF41所设IP不是默认IP，而又不记得所设定IP时，可以通过监控内存区的数据来查看IP地址，相关通道如下：（1）CP1E的以太网相关通道（2）CP1L和CP1H以太网设置相关通道4.其它注意事项当两块CP1W-CIF41选件板连接到CP1L或者CP1H时，串口 1 上的CP1W-CIF41可能会出现异常。

CP1W-CIF41欧姆龙以太网通信-FINS之五兆芳芳创作——陆一：连接设置节点号要正确要不CP1W-CIF41的ERROR灯闪（如·CP1W-CIF41 IP为192.168.250.1，节点号即为1，与最后一段相同）.使用插槽1时4开关要置ON，使用插槽2时5开关要置ON，不然ERROR灯常亮.PLC的串行选件端口插以太网模块时设置要改成1152007,2,E HOST LINK若是不知道模块的IP，可以从PLC内存查抄：新建一个USB连接PLC的工程——在线任务——查抄存IP 地址的数据存放器例如放在选件板2的位置，则IP地址在D32300+155=D32455，D32456两个地址查抄；注意地址D 前面不要带M.（右键点击空白栏，编辑便可输入并查抄）连接办法1：知道模块IP后.设置电脑IP与模块处于同一个网段便可.FINS节点号即为模块IP的最后一个.TIPS:最好将无线网卡禁用连接办法2：登陆/c00.htm 注意：有时候模块要与电脑处于同一个网段才干连上（如模块192.168.250.1，电脑要为192.168.250.2）密码：ETHERNET修改完成以后点击传送，然后点击重启便可.二：FINS指令:学习利用网络调试助手发送FINS命令对PLC进行操纵，首先要学习FINS的通讯格局；1、FINS指令格局手册中的格局如下：举例说明：利用FINS/TCP的方法读取PLC的DM1通道的数据，格局解析如下：FINS帧格局：前面的ICF、RSV等为指定一些目标地址和源地址的网络号、节点号、单元号及其他固定的格局，前面关于Command code以及TEXT的内容，需要按照上位机实现什么的操纵，填写不合的操纵数据，就读取DM1通道的数据；DM区的Memory area code为82；读取存储区的Command code为0101；下面利用网络调试助手进行测试：2、使用网络调试助手测试FINS/TCP利用上位发送FINS/TCP的格局如下：ETN21手册，编号W421，P203.1)FINS节点地址数据发送（客户端->办事器）命令发送：4649 4E53 0000 000C 0000 0000 0000 0000 0000 00C7（本机IP地址末位为199）.反应：46 49 4E 53 00 00 00 10 00 00 00 01 00 00 00 00 00 0000 C7 00 00 00 01 ；发送及前往截图如下：2)切换到编程状态发送：46494E53 00000014 00000002 000000008000 0200 0100 00C7 00FF 0402FINS 长度命令错误码 FINS帧反应：46494E53 00000016 00000002 00000000 C00002 00C700 000100 FF 0402 00003)切换到监督状态发送：46494E53 00000014 00000002 00000000 800002000100 00C700FF 0401反应：46494E53 00000016 00000002 00000000 C00002 00C700 000100 FF 0401 00004)读DM0开始的2个通道：发送：46494E53 0000001A 00000002 00000000 800002000100 00C7前往：46494E53 0000001A 0000000200000000C0000200C700 000100 FF 0101 0000 C00045415)将0.0置ON:发送：46494E53 0000001B 00000002 00000000 800002000100 00C700FF 0102 30000000 0001 01(注：写位时，要将某位置ON，必须将写入内容的最末1位为1，其它位不限.)前往：46494E53 00000016 00000002 00000000 C0000200C700 000100 FF 0102 0000同时不雅察NJ501，对应的变量(CIO_00)变成ON.6)读100.0：发送：46494E53 0000001A 00000002 00000000 80000200010000C700FF 0101 30006400 0001前往：46494E53 00000017 00000002 00000000 C0000200C700 000100 FF 0101 000001同时不雅察NJ501，对应的变量(CIO_10000)确实是ON.3、使用网络调试助手测试FINS/UDP通讯经测试，采取FINS/UDP方法时，直接发送FINS命令帧就可以进行通讯.。

1.实验目的：使用CP1W-CIF41模块与PC通信
实验器材：(1) OMRON CP1H-XA40DR-A
(2) CP1W-CIF41模块
(3) 网线一条
硬件连接：PLC上有com1和com2两个接口可连接CP1W-CIF41模块，若选择com1，那么需要将左侧4号拨码开关拨到右边，如选择com2，择拨5号。

软件设置之波特率更改：本实验我们选择com1，还需要将com1端口的波特率改为115200，如何改呢？接上USB线，打开cx-p软件，新建->选择PLC型号->USB连接，便可，在左侧一栏中选择设置，打开对话框，找到串口1一栏，波特率改为115200，然后选项->传送到PLC，然后再将PLC断电再上电即可。

软件设置之网络连接设置：CP1W-CIF41模块出厂IP地址：192.168.250.1，可以更改，参看CIF41操作手册，PLC端不做更改。

PC端将地址改为192.168.250.2，finsgateway软件中的设置如图：local node number对应PC的IP最后一段，其他默认出现。

可通过软件测试，如图：
Peer address 中的1是PLC节点地址，也是IP地址最后一段。

Send message 中的0501命令是指读取plc的设备信息，在右端找到了对应的plc 型号，说明通信上了，我们可以发送读写命令测试一下。

CP1W-CIF41模块模块参数更改：将模块与PC端用网线连接上，然后打开浏览器，网址输入http://192.168.250.1/C01.htm，密码：ETHERNET，可以修改相应参数。

2.一台电脑连接多台PLC的方法
3.。

欧姆龙plc网口通讯怎么设置欧姆龙PLC（可编程逻辑控制器）是一种常见的工业自动化控制设备，具备强大的功能和灵活的网络通信能力。

其中，网口通讯设置是欧姆龙PLC中非常重要的一部分，它允许PLC与其他设备之间进行数据交换和信息传递。

本文将着重探讨欧姆龙PLC网口通讯的设置过程。

首先，为了进行网口通讯设置，我们需要使用欧姆龙PLC的编程软件CX-Programmer。

在打开软件并选择相应的PLC型号后，我们将进入一个工程项目中。

接下来，我们需要在工程项目中创建一个新的程序区块来进行网口通讯设置。

点击软件界面上的“Program”选项，然后选择“Create New Program”来创建一个新的程序。

一旦新的程序被创建，我们可以为其添加不同的功能块。

在网口通讯设置中，我们主要关注的是“Ethernet Port”（以太网口）功能块。

点击软件界面上的“Instrunctions”选项，然后选择“Special”>“EtherNet/IP”来添加“Ethernet Port”功能块。

该功能块将帮助我们完成欧姆龙PLC的网口通讯设置。

添加完“Ethernet Port”功能块后，我们需要进行一些参数设置。

双击该功能块，在弹出的设置窗口中，我们可以看到一些关键的参数，比如IP地址、子网掩码、网关等。

首先，我们需要设置PLC的IP地址。

根据实际网络环境，选择合适的IP地址。

确保所选择的IP地址与网络中的其他设备处于同一个子网。

接下来，我们需要设置子网掩码。

子网掩码用于定义网络中的子网结构，通常跟IP地址一起使用。

通过子网掩码，可以决定哪些是网络地址、主机地址和广播地址。

再次，我们需要设置网关。

网关允许不同网络之间进行通讯。

确保所选择的网关地址正确无误。

除了这些基本的网口设置，我们还可以进行其他一些高级设置。

比如，我们可以设置PLC的通信协议为以太网IP（Ethernet/IP）或其他适用的通信协议。

在完成所有参数设置后，保存并下载程序到PLC中。

欧姆龙PLC之CP1H 以太网FINS/TCP通讯实例CP1H上面的选件板插槽可以插入1-2块CP1W-CIF41模块，系统即具有了以太网功能，也可以使用CP1W-EXT01和CJ1W-ETN21以太网扩展模块来组态，用于在CX-Programmer软件下的编程或监控，也可以和其它网络设备（可以是上位机，也可以是其它的PLC或者是带有以太网接口的触摸屏等）进行通讯。

图1 CP1W-CIF41 图2 ETN21就像UDP的TCP之间的特性对比一样，和FINS/UDP方式相比，FINS/TCP具有更好的可靠性，但是不如前者的效率高。

不可以使用广播，同时最多16个连接。

本文给出FINS/TCP通讯实例供参考。

电脑和PLC通讯，通常都是电脑做为客户端，PLC作为服务器端。

如果是PLC之间进行通讯，任何一台PLC都可以作为服务器或者客户端。

硬件：CP1H-X40DR-A 1台CP1W-CIF41 1块网线、交换机软件：网络调试助手（或者其它网络调试软件）CX-ProgrammerCP1W-CIF41已经配置成ip=192.168.1.32，subnet MASK=255.255.255.0，port=9600。

运行CX-Programmer，在查看窗口添加D0、D1、W210通道和W212.01位用于监控。

客户端电脑配置成ip=192.168.1.5，subnet MASK=255.255.255.0。

运行网络调试软件，协议类型选择 TCP Client，远程主机地址处改为PLC地址和相应的端口号，即192.168.1.32:9600，之后即可点连接。

发送和接收区都设置成16进制。

一，握手命令1、客户端向服务器发送命令00000000。

这个命令长20字节，分成5组4字节。

分别是：头（FINS) + 长度（Hex0C） + 命令（00000000）+ 错误码（00000000） + 客户机节点地址。

46494E53是FINS的ASCII码值，即命令头。

欧姆龙plc网口通讯步骤欧姆龙PLC（可编程逻辑控制器）是一种广泛应用于工业自动化领域的控制设备，具有稳定性高、可靠性强、操作灵活等特点。

而PLC的网口通讯则是实现PLC与其他设备之间数据交互的重要手段。

下面将介绍欧姆龙PLC网口通讯的基本步骤。

第一步：连接PLC网口在进行PLC网口通讯之前，首先需要确保PLC的网口正确连接。

PLC的网口通常位于背面的通讯口部分，具体型号和位置可以根据PLC的型号而有所不同。

找到对应的网口后，使用网线将PLC的网口和通讯设备进行连接。

通常情况下，网线的一端是RJ-45接口，另一端是适配器或交换机的相应接口，根据实际需求来选择连接方式。

第二步：设置PLC网口参数连接完成后，需要对PLC网口的参数进行设置以确保通讯的顺利进行。

在PLC的控制台上，找到并打开网口参数设置界面，根据实际需要配置相关参数，包括IP地址、子网掩码、网关、通讯端口等。

这些参数设置需要与通讯设备相匹配，以确保双方能够正常通讯。

在设置时需要注意的是，IP地址的选取应避免与其他设备发生冲突，同时还需要保证PLC与通讯设备处于同一个局域网下。

第三步：编写通讯程序在PLC网口参数设置完成后，就可以开始编写通讯程序了。

通过PLC软件，打开PLC的编程界面，根据具体需求，选择相应的通讯指令进行编写。

通讯指令可以根据实际情况选择，如“发送数据”、“接收数据”、“读取寄存器”等，不同的指令有不同的功能，根据实际需求进行选择。

在编写通讯程序时，需要注意指令的参数设置，确保通讯的正确进行。

第四步：测试通讯功能编写完成通讯程序后，需要对通讯功能进行测试。

在PLC软件中，选择相应的模拟器或仿真器，将编写好的程序进行模拟运行。

通过模拟运行，可以验证编写的通讯程序是否正确，是否能够实现与其他设备之间的数据交互。

如果测试结果正确，即可进入下一步。

第五步：实际运行通过模拟测试，确认通讯程序没有问题后，就可以将PLC与实际设备进行连接，开始实际运行。
