Protel99se教程一:建立一个数据库文件习Protel99 SE的第一步,是建立一个DDB文件,也就是说,使用protel99se 进行电路图和PCB设计,以及其它的数据,都存放在一个统一的DDB数据库中的一,打开protel 99se后,选择file菜单下的new菜单第二步:选择新建的项目存放方式为DDB以及文件存放目录第三步:新建好DDB文件后,我们就可里边的Documents目录下第五步:可以新建SCH文件了,也就是电路图设计项目第六步:新建后SCH项目后,在默认的一个protel99se元件库中,可以选择元件放到电路图中了第七步:我们也可以选择增加自己的元件库------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------Protel99se教程二:使用protel99se原理图绘制使用protel99se绘制原理图,首先要先设置一下显示网格这一项去掉,这一个可以根据个个习惯,并不是一定需要这样的,去掉prote99se的界面的View菜下,将visible Grid选中或取消,可以选择是否显示网格.下边我们绘制一个简单的原理图,使大家熟悉一下protel99se的原理图操作,这个SCH原理图的所有元件,都可以在我们默认的原件库中下载.一、将元件放进SCH原理图中，并且设计元件的属性第二步：设计元件的属性，包括封装,名称，元件属性等第三步：在protel99se中设计中，放入网络标号.在同一原理中，所有相同的网络标号，在图纸中，表示同一网络结点第四步：设点电源地第五步：在protel99se中，我们放好元件，设计是电源和接地后，我们就可以画线了如上图所示，我们已经绘制了一个基本的SCH原理图，这个原理包括了基本的电源，负载，以及接地，并且接好了线，下一课，我们将介绍如何时快速将这些图，转化为实际的PCB图形Protel99se教程三:新建PCB文件以及PCB基本设定在上一课，我们绘制好SCH原理图后，在这一节课开始，我们介绍，如何将SCH转化成PCB文件，在这一节课，我们主要给大家讲解，如果新建PCB文件以及载入封装图.第一步：在Documents目录下，新建一个PCB文件，PCB文件即是我们存放PCB电路的文件第二步:在导航栏中，选择Libraries这一项，这可以让我们在导航栏中，显示当前可以放的封装库，以供选择第三步：浏览封库以及增加protel99se封装库第四步：选择封装库并且增加到当前PCB文件中:第五步：增加好封装库后，我们就要以选择和使用些元件了第六步：在protel99se绘制PCB图是，有一个单位的选择，可以使用公制以及英制，可以如下图切换,也可以命名便用protel99se快捷健“Q”切换经过上边的设置后，我们一步即可以将所绘的原理图，转成我们需要的PCB 文件图。

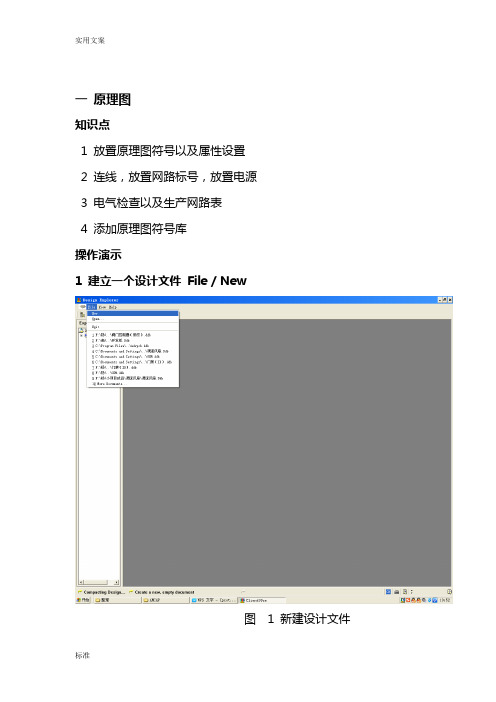

一原理图知识点1 放置原理图符号以及属性设置2 连线，放置网路标号，放置电源3 电气检查以及生产网路表4 添加原理图符号库操作演示1 建立一个设计文件File / New图 1 新建设计文件图2 命名◆在Database File Name 后面输入设计文件名称，不要更改文件后缀 .ddb图3 保存◆点击Browse 选择文件保存路径。
注意：一个设计项目最好单独建立一个文件夹，此文件夹用来放置此项目设计的全部文件。
一定要记住文件保存路径。
不要采用软件的默认路径。
图4 保存路径图5◆保存之后出现图5界面，双击第三个图标。
以后建立原理图，PCB 等文件都要放在第三个图标内。
图6◆在空白处，右击鼠标，选择New，出现图7图7 新建原理图◆新建原理图选择Schematic Document ，之后单击OK图8双击sheet1.sch 即可打开原理图进行原理图设计。
◆给原理图文件重新命名。
在文件图标上右击。
在出现菜单中选择Rename 如图9图9 重新命名原理图文件图102 添加库，放置原理图符号及其属性设置1)添加原理图符号库◆在右侧栏中点击Add/Remove图11◆找到要添加库文件，选中之后，点击ADD，然后点击OK，如下图12图13图14图152）放置器件符号在右侧的Libraries 里选择合适器件放置电阻RES2找到RES2 双击左键或者点击Ｐlace ，移动鼠标将器件符号放到合适位置，连续单击左键会放置若干个电阻，假如不再放置电阻，则鼠标右击即可。
如下图图16图17其他器件符号放置与此相同。
3）属性设置原理图符号放置之后，需要对其属性设置。
例如电阻阻值等其他参数。
双击原理图中一电阻。
出现图18图18 属性设置说明：Lib Ref ——原理图符号名Footorint——封装Desianat——元件编号Part ——元件参数如电阻大小示例如下图193 画原理图原理图放大缩小PageUp PageDown1）符号移动在要移动符号上单击鼠标，拖拽可以移动符号。

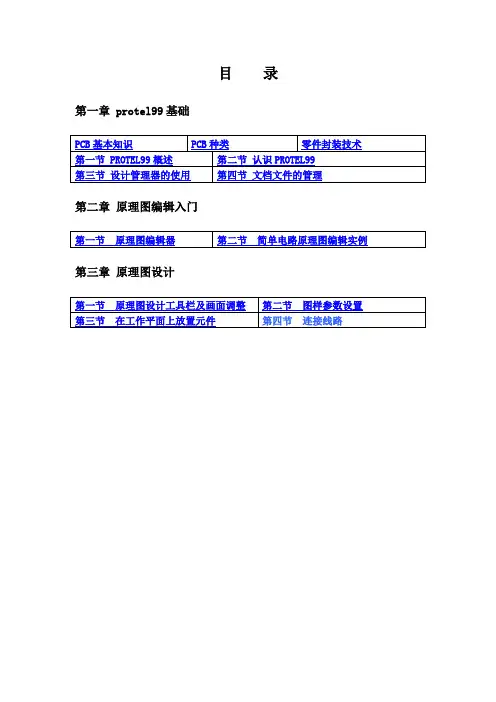

目录第一章 protel99基础第二章原理图编辑入门第三章原理图设计第一章 protel99基础PCB基本知识为了将零件固定在PCB上面，我们将它们的接脚直接焊在布线上。
在最基本的PCB （单面板）上，零件都集中在其中一面，导线则都集中在另一面。
这么一来我们就需要在板子上打洞，这样接脚才能穿过板子到另一面，所以零件的接脚是焊在另一面上的。
因为如此，PCB的正反面分别被称为零件面（Component Side）与焊接面（Solder Side）。
如果PCB上头有某些零件，需要在制作完成后也可以拿掉或装回去，那么该零件安装时会用到插座（Socket）。
由于插座是直接焊在板子上的，零件可以任意的拆装。
下面看到的是ZIF（Zero Insertion Force，零拨插力式）插座，它可以让零件（这里指的是CPU）可以轻松插进插座，也可以拆下来。
插座旁的固定杆，可以在您插进零件后将其固定。
ZIF插座如果要将两块PCB相互连结，一般我们都会用到俗称「金手指」的边接头（edge connector）。
金手指上包含了许多裸露的铜垫，这些铜垫事实上也是PCB布线的一部份。
通常连接时，我们将其中一片PCB上的金手指插进另一片PCB上合适的插槽上（一般叫做扩充槽Slot）。
在计算机中，像是显示卡，声卡或是其它类似的界面卡，都是借着金手指来与主机板连接的。
边接头（俗称金手指）PCB上的绿色或是棕色，是阻焊漆（solder mask）的颜色。
这层是绝缘的防护层，可以保护铜线，也可以防止零件被焊到不正确的地方。
在阻焊层上另外会印刷上一层丝网印刷面（silk screen）。
通常在这上面会印上文字与符号（大多是白色的），以标示出各零件在板子上的位置。
丝网印刷面也被称作图标面（legend）。
有白色图标面的绿色PCB 没有图标面的棕色PCBPCB的种类1.单面板（Single-Sided Boards）我们刚刚提到过，在最基本的PCB上，零件集中在其中一面，导线则集中在另一面上。
3）、新建文件将会打包在当前所创建的文件（原理图设计数据库文件）中，系统把系统默认文件名改为你所想生成文件名后，点击图标即可进入原理图设计平台，进行原理图的设计与编辑。
如图1-3所示。
(4)、进入设计窗口后，可以在首先执行design(设计)/Options(选项)菜单下设置图纸的风格和大小尺寸等，具体参数设置如下：a、图纸方向的设置。
在执行design/options后弹出的对话框中，选择sheet options 选择进行设置。
其中landscape是横向，而portait则是纵向图纸设置。
图1-3b、设置图纸颜色（图纸边框底色）。
Border选择项用来设置边框颜色，在选择了此项时，系统会弹出颜色对话框，你只需选择所需颜色后点击OK键后即可。
Scheet是设置图纸底纹颜色。
在选择该选择页后同样会弹出颜色对话框，设置方法同上。
c、系统字体的设置。
在点击Design/options后，选择change system font 按钮，则可弹出字体对话框，您可以进行字体设置了。
d、电气节点的设置。
在document options 对话框中，Electrical grid 单选项是对电气节点的设置，如果选择此项，则系统就会将光标自动移动到它的搜索半径内，并且在该点上显示一个圆点。
e、在document options 对话框中，选择organization 则是进行文档属性，名称，设计单位等进行设置。
(5)、在设置好以上基本的内容后，则对原理图编辑平台半截元件库。
（有些不同的元件可能半截不同的元件库，要根据自己所设计的原理图选择所要加载的元件库，具体参照本网站上有关具体说明。
这里以基本元件库加以说明）执行desig/Add/remove library菜单，来打开对话框，在弹出的对话框中，选择Design Explorer 99\Library\sch文件夹下的文件类型为*.ddb的库元件文件，这里选择 Miscellaneous Devices。
创建原理图元件库尽管Protel99se软件自带了许多不同种类、不同型号的元件，但是随着电子技术的发展，某些新型电子器件（如A TMEGA8单片机）及非标元件（如各种类型的继电器），在Protel99se软件自带的元件库中是找不到的。
要使用这些元器件，就必须实现自行创建。
下面介绍创建原理图元件库的方法，同时介绍如何将Protel99se软件自带元件库中的元件拷贝到自己的元件库中，以及如何自行绘制元件。
对于相应元件封装库的创建，我们将在下一节中讲述。
一、启动原理图元件编辑器，并创建“通用元件．ddb”原理图元件库。
1．如图5．1所示，依次单击Protel99se主窗口的File（文件）/New（新建）菜单。
图5．12．执行上述命令后，弹出图5．2 “新建设计数据库”对话框。
图5．2 新建设计数据对话框3．将Database File Name文本框中的文件名更改为“通用元件．ddb”，如图5．3。
图5．34．点击图5．3中的（浏览）按钮，弹出图5．4保存文件对话框。
5．点击“保存在（I）：”下拉列表框中的按钮，将文件存储路径更改为/Program File/Design Explorer99SE/Library/Sch，图5．5。
图5．56．点击按钮，就可一把“通用元件．ddb”保存在Sch文件夹中，如图5．6。
图5．6注意：将自行创建的元件库保存在Sch文件夹中的主要目的是：使自行创建的元件库与Protel99se本身的元件库具有同等地位，7．点击按钮，弹出图5．7窗口。
8．双击图标，打开“通用元件．ddb”数据库文件夹，如图5．8。
图5．89．依次单击图5．8中的File/New菜单，弹出“选择文件类型”对话框，如图5．9。
图5．9 选择文件类型10．双击图标，启动原理图元件编辑器，如图5．10。
图5．1011．先将原理图库文件名改为“通用元件．lib”，然后双击图标，弹出图5．11所示编辑原理图元件窗口。
Protel 99使用简易教程：一、建立数据库文件新建一个数据库文件，正确选择路径，一般是自己新建的一个文件夹内，不要建立在系统原来的文件夹内，特别是系统的库文件里，否则会导致有些库文件无法使用。
二、建立原理图文件一般我们在建好的数据库文件的Documents文件夹里新建原理图或者PCB等其他可编辑的文件。
在新建的文件类型选项如下说明：（未作说明的文件可自己查阅书籍）PCB Document——印制电路板图PCB Library Document——自建器件封装库Schematic Document——原理电路图Schematic Library Document——自建器件库（原理图）选择好了要建立的文件后才可以使用，进行绘图等工作。
在选择好了类型以后，给文件起个名字，一般名字能代表你的电路的内容，便于以后的查找。
然后就可以进入电路原理图的编辑。
（进入的办法是用鼠标左键双击新建的文件）三、原理图的编辑原理图编辑窗口被打开以后，首先要添加必须的库文件才可以调出器件进行绘图。
方法是：在左边中间的位置下拉条中选中Library，点击Add/Remove按键，然后在窗口中选择想要添加的库文件。
一般地，我们必须要添加的库是：miscellaneousdivice.ddb，在这个库中包含了所有我们需要的基本器件。
添加好了以后我们就可以开始画图了。
放置元器件的方法是：单击鼠标右键，选择Place part，然后依次输入元件的名字（在库里的名字），代号，类型，以及封装等就可以了。
这时元件就粘在鼠标上了，在你要放置的位置单击鼠标左键，器件就被放置好了。
然后进行连线，单击鼠标右键，选择Place wire，这时鼠标就变成一个十字叉，用鼠标左键就可以画图了。
注意千万不要用Place line进行连线。
画线的时候，连接器件时线不要超过器件管脚，要不就会出现一个节点，造成不必要的错误。
放置节点的时候可以选择最上一层下拉菜单中的Place—Junction即可。

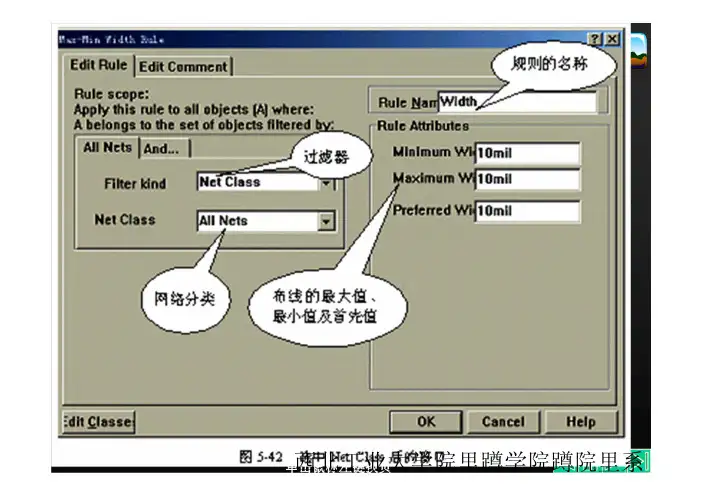

2．选择布线工作层面（Routing Layers ）在【Routing 】选项卡中，选中【Rules Classes 】选项列表框中的【Routing Layers 】选项，该项用于设置布线的工作层面以及各个布线层面上的走线的方向。
此时出现如图5-45所示的窗口。
3．设置布线优先级别（Routing Priority ）布线优先级别，是指程序允许用户设定各个网络布线的顺序。
4．孔径尺寸限制规则设置（Hole Size Constraint ）在【Design Rules 】窗口中，选择【Manufacturing 】选项卡。
再从【Rule Class 】栏中选择【Hole Size Constraint 】选项，就会得到一个定义孔尺寸规则的对话框。
单击【Add…】按钮进入如图5-47所示的对话框。
5．自动布线器的参数设定自动布线器的参数设定的方法，可以执行菜单命令【Auto Routing 】/【Setup 】，进入自动布线器设置对话框，如图5-48所示。
对话框中的各项设置说明如下。
1．Router Passes 选项区域Router Passes 区域包含5个复选框。
【Memory 】复选框：即采用内存模式的布线策略。
【Fan Out Used SMD Pins 】复选框：适用于SMD 焊盘，采用这种布线方案，将从SMD 焊盘引出一段铜膜线，并在铜膜线未端放置一个过孔。
【Pattern 】复选框：在自动布线过程中，该布线方案有多种算法，每种算法对应一类模块，是一种搜索式布线方法。
【Shape Router-Push and Shove 】复选框：推挤布线方式。
【Shape Router-Rip Up 】复选框：设置该项，能够使布线器撤消发生间距冲突的走线，并重新布线以消除间距冲突。
2．Manufacturing Passes 区域该区域用于设置与制作电路板有关的自动布线方案，包含4个复选框。
