建筑工程及大型商场的应急照明设计

9.2.1高层建筑的下列部位应设置应急照明：楼梯间、防烟楼梯间前室、消防电梯间及其前室、合用前室和避难层（间）。

配电室、消防控制空、消防水泵房、防烟排烟机房、供消防用电的蓄电池室、自备发电机房、电话总机房以及发生火灾时仍需吸持工作的其它房间。

观众厅、展览厅、多功能厅、餐厅和商业营业厅等人员密集的场所。

公共建筑内的疏散走道和居住建筑内走道长度超过20M的内走道。

9.2.2疏散用的应急照明、其地而最低照度不应低于0.5LX消防控制室、消防水泵房.防烟排烟机房、配电室和自备发电机房、电话总机房以及发生火灾时仍需坚待工作的其它房间的应急照明，仍应保证正常照刚的照度。

9.2.3除二类居住建筑外，高层建筑的疏散走道和安全出口处应设灯光硫散指示标志。

9.2.4疏散应急照明灯宜设在墙面上或顶棚上。

安全出口标志宜设在出口的顶部，疏散走道的指示标志宜设在疏散走道及其转角处距地面1.00M以下的墙面上。

走道疏散标志灯的间距不应大于20M。

9.2.5应急照明灯和灯光疏散指示标志。

应设玻璃或其它不燃烧材利制作的保护罩。

9.2.6应急照明和疏散指示标志。

可采用蓄电池作备用电源，且连续供电时间不应少于20MIN，高度超过100M的高层建筑连续供电时间不应少于30MIN。

在工业和民用建筑中，安全照明系统已引起普通重视。

因为它是在紧急情况下，保障人的生命安全，并保证安全地撤离危险场所。

同时可进行必要的操作，以有效地制止灾害或故障蔓延的必要设施。

国际照明委员会（CIE）和不少国家都制定了相应的规范和法规。

例如有：建筑物的内部的安全照明指南[（CIE）81-49号技术文件]；安全照明[U. S. A.(NEC)87-700(美国电气法规)]；事故、疏散和警卫照明[原苏联CHNn11-4-79 (照明设计规范)]；安全照明[日本《照明手册》1978]......，我国亦有相应规范、标准：消防安全标志GB13495-92消防安全标志设置要求GB-15630-1995高层民用建筑设计防火规范GB50045-95消防应急照明灯具通用技术条件GA54-93民用建筑电气设计规范JGJ/T16-92一．《消防安全标志》GB13495-92节录：第3. 4. 5条在标志远离指示文物时，必须联用方向辅助标志。

消防应急照明和分散指示系统技术规范1 总则为了合理设计消防应急照明和分散指示系统，提升消防应急照明和分散指示系统的施工质量，保证系统正常运转，保证在发生火灾时人员顺利逃生和消防作业，拟订本规范。

本规范合用于新建、改建、扩建、内装饰和改变使用性质的工业与民用建筑内设置的消防应急照明和分散指示系统的设计、施工、查收与保护；不合用于生产和存贮火药、炸药、弹药、火工品等有爆炸危险的场所。

消防应急照明和分散指示系统的设计，一定依据国家有关目标、政策，针对使用对象的特色，做到安全合用、技术先进、经济合理。

消防应急照明和分散指示系统的设计、施工、查收与保护，除切合本规范外尚应履行国家有关标准、规范规定。

2 术语消防应急照明和分散指示系统Fire emergency lighting system为人员分散和发生火灾时仍需正常工作的场所供给照明和分散指示的系统，由各种消防应急灯具及有关装置构成。

消防应急灯具Fire emergency luminaire为人员分散、消防作业供给照明和标记的各种灯具，包含消防应急照明灯具、消防应急标记灯具和消防应急照明标记灯具。

消防应急照明灯具Fire emergency lighting luminaire为人员分散、消防作业供给照明的消防应急灯具。

消防应急标记灯具Fire emergency indicating luminaire用图形和 / 或文字达成下述功能的消防应急灯具。

a)指示安全出口及其分散方向；b)指示楼层、逃难层及其余安全场所；c)指示禁止入内的通道、场所及危险品寄存处。

消防应急照明标志灯具Fire emergency lighting&indicating luminaire同时具备消防应急照明灯具和消防应急标记灯具功能的消防应急灯具。

自带电源型消防应急灯具Fire emergency luminaire powered by self contained battery电池、光源及有关电路装在灯具内部的消防应急灯具。

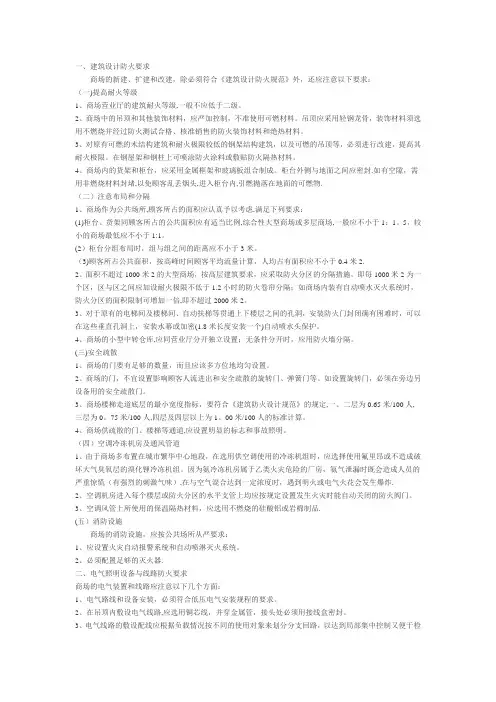

一、建筑设计防火要求商场的新建、扩建和改建，除必须符合《建筑设计防火规范》外，还应注意以下要求：（一)提高耐火等级1、商场营业厅的建筑耐火等级,一般不应低于二级。

2、商场中的吊顶和其他装饰材料，应严加控制，不准使用可燃材料。

吊顶应采用轻钢龙骨，装饰材料须选用不燃烧并经过防火测试合格、核准销售的防火装饰材料和绝热材料。

3、对原有可燃的木结构建筑和耐火极限较低的钢架结构建筑，以及可燃的吊顶等，必须进行改建，提高其耐火极限。

在钢屋架和钢柱上可喷涂防火涂料或敷贴防火隔热材料。

4、商场内的货架和柜台，应采用金属框架和玻璃板组合制成。

柜台外侧与地面之间应密封.如有空隙，需用非燃烧材料封堵,以免顾客乱丢烟头,进入柜台内,引燃抛落在地面的可燃物.（二）注意布局和分隔1、商场作为公共场所,顾客所占的面积应认真予以考虑,满足下列要求：(1)柜台、货架同顾客所占的公共面积应有适当比例,综合性大型商场或多层商场,一般应不小于1：1。

5，较小的商场最低应不小于1:1。

(2）柜台分组布局时，组与组之间的距离应不小于3米。

（3)顾客所占公共面积，按高峰时间顾客平均流量计算，人均占有面积应不小于0.4米2.2、面积不超过1000米2的大型商场，按高层建筑要求，应采取防火分区的分隔措施，即每1000米2为一个区，区与区之间应加设耐火极限不低于1.2小时的防火卷帘分隔；如商场内装有自动喷水灭火系统时，防火分区的面积限制可增加一倍,即不超过2000米2。

3、对于原有的电梯间及楼梯间、自动扶梯等贯通上下楼层之间的孔洞，安装防火门封闭确有困难时，可以在这些垂直孔洞上，安装水幕或加密(1.8米长度安装一个)自动喷水头保护。

4、商场的小型中转仓库,应同营业厅分开独立设置；无条件分开时，应用防火墙分隔。

(三)安全疏散1、商场的门要有足够的数量，而且应该多方位地均匀设置。

2、商场的门，不宜设置影响顾客人流进出和安全疏散的旋转门、弹簧门等。

如设置旋转门，必须在旁边另设备用的安全疏散门。

高层建筑火灾应急照明设计探讨作者：李伟梁艳来源：《城市建设理论研究》2013年第21期摘要：本文作者阐述了我国高层民用建筑火灾应急照明的设计的重要性，然后具体探讨了在高层民用建筑中如何进行火灾应急照明的设计。

关键词：高层建筑；火灾应急照明；设计；探讨中图分类号：TU7文献标识码：A 文章编号：火灾应急照明设计是一项重要的工作，必须周密考虑，细致作图。

设计时的一个小小的疏忽，在火灾时就可能造成严重后果。

“火场如战场，时间就是生命”。

应急照明系统可能为逃生者赢得宝贵的时间，相反也可能使之失去获救的机会。

无数惨痛的事实告诉我们，要以高度的责任心去对待每一项设计1合理设置火灾应急照明的重要性当火灾发生时，为了防止人员触电及电气设备和线路，防止火势扩大，消防控制中心会根据模块的信号将起火部位及该防火分区的正常电源切断。

如果不设置火灾应急照明，或者设计不合理，再加上有毒烟气(如硫化物和氰化物)作用，必然引起混乱，加大疏散的难度，造成人身伤亡及财产损失。

对于高层建筑，安全疏散存在如下诸多不利的因素。

1.1 由于高层建筑层数多，垂直疏散距离长，疏散到安全场所所需时间相应增长。

加之疏散通道烟气浓度过大，容易造成被困人员伤亡。

1.2 有些规模大、功能复杂的高层建筑，疏散通道弯道多，加之宽度不等，容易造成混乱拥挤或踩踏现象，影响安全疏散，增加人身伤亡和财产损失的几率。

1.3 高层内各种竖向管井较多，防火间隔处理不当，火灾时拔烟、拔火作用大，蔓延快，给安全疏散增加了困难。

1.4 几乎所有城市消防部门的消防登高车数量均较少，最大工作高度有限，达到70m以上的救援能力的登高车更是寥寥无几，故不利于高层建筑火灾时对被困人员的救援。

综上所述，对于高层建筑合理地设置火灾应急照明是十分必要的。

2 比较《高规》和《民用建筑电气设计规范》的异同在《高层民用建筑防火规范》GB50045－95(2005年版)(以下简称《高规》)和《民用建筑电气设计规范》JGJ16－2008 (以下简称《民用》)中，对于火灾应急照明的规定不尽相同，我们来比较一下。

8. 6. 2 应急照明应急照明的设置要求及照度标准应符合国家防火设计规范的相关规定。

1 应急照明作为正常照明的一部分与其同时使用时，应有单独的控制开关，且控制开关面板宜与一般照明开关面板相区别或选用带指示灯型。

2 应急照明不作为正常照明的一部分不同时使用时，当正常照明因故停电，应急照明电源应自动投入。

3 疏散通道的疏散照明的照度值不低于0．5lx，人防工程为lx。

4 工作场所内，安全照明的照度值不低于该场所一般照明照度值的5％。

备用照明的照度值除另有规定外，不低于该场所一般照明照度值的10％。

6 消防控制室、消防水泵房、防排烟机房、配电室、自备发电机房、电话总机房以及发生火灾时仍需继续工作的其他房间的备用照明，应保证正常照明的照度。

7 公共场所的安全出口、疏散出口应装设出口标志灯。

8 疏散照明宜设在墙面或顶棚上，安全出口标志宜设在出口的顶部，疏散走道的指示标志宜设在疏散走道及其拐角处，距地面1．Om以下的墙上，直通型走道疏散标志灯的间距不应大于10．Om，袋型走道疏散标志灯的间距不应大干10．Om，走道转角区疏敦标志灯间距不应大于1．Om。

9 人防工程中，疏散走道指示标志灯的间距应不大于10m，距地高度为1．00—1．20m。

10 应急照明和疏散指示标志，可采用蓄电池作备用电源，蓄电池按90min配置，灯具连续供电时间不应少于30min。

《地下建筑照明设计标准》5.3 应急照明5.3.1 疏散照明应由安全出口标志灯和疏散标志灯组成。

5.3.1.1 安全出口标志灯的设置应符合下列要求：（1）地下建筑各厅、室出口、出入口等应设置安全出口标志灯；（2）地面水平照度不宜低于0.5Lx。

（3）安全出口标志灯宜安装在疏散出口和楼梯口里侧上方，距地高度不宜低于2m；5.3.1.2 疏散标志灯的设置应符合下列要求：（1）疏散通道及其交叉口、拐弯处、安全出口和楼梯间等处应设置疏散标志灯；（2）疏散标志灯应设置在安全出口的顶部，楼梯间、疏散通道及其转角处应设置在距地面高度为1.0～1.2m的墙面上，不易安装的部位可安装在顶部，疏散通道上的标志灯间距不宜大于10m。

第1篇一、工程概述应急照明系统是保障人员生命财产安全的重要设施，对于建筑物内的火灾等紧急情况，应急照明系统可以提供必要的光照，确保人员安全疏散和救援工作的顺利进行。

本工程旨在为某建筑物安装一套完整的应急照明系统，包括备用照明、安全照明和疏散照明。

二、施工准备1. 技术准备：熟悉相关规范和标准，如《建筑设计防火规范》、《火灾自动报警系统设计规范》等，确保施工符合要求。

2. 材料准备：根据设计图纸和规范要求，准备足够的应急照明设备、电线电缆、保护管、配电箱等材料。

3. 人员准备：组织施工队伍，明确各工种人员职责，确保施工质量。

4. 施工现场准备：清理施工现场，确保施工环境安全、整洁。

三、施工步骤1. 疏散照明施工（1）敷设电线电缆：按照设计要求，敷设耐火电线、电缆，电线采用额定电压等于或高于750V的铜芯绝缘电线。

确保导线截面符合要求，并按设计要求验收。

（2）线路敷设：应急照明线路单独敷设，每个防火分区有独立的应急照明回路，不能与普通照明线路混用。

穿越不同防火分区的线路应有防火隔堵措施。

（3）线路保护：明敷管线时，钢性导管上涂防火涂料保护。

线管、线槽的PE保护线连接完成后，经检查确认才能穿线。

2. 应急照明配电箱安装（1）安装工艺：应急照明配电箱的安装工艺同普通照明配电箱的安装工艺，但应急照明配电箱与其他普通照明配电箱应有明显的区分标志。

（2）结构及元件：应急照明配电箱结构及电气元件宜选用耐火耐热型。

3. 应急照明灯具安装（1）安装位置：疏散照明、疏散指示安装在人群安全疏散线路上，即走道、楼梯间及拐角处；备用照明安装在消防控制室、变配电室、消防用电设备机房、通信机房等重要设备用房以及人员密集的场所；安全照明多安装在大型商场、银行营业所、医院手术室、急救室及危险的工作场所。

（2）照度水平：备用照明的照度不小于正常照度水平，安全照明的照度应符合规范要求。

四、施工质量控制1. 严格按照设计图纸和规范要求进行施工，确保工程质量。

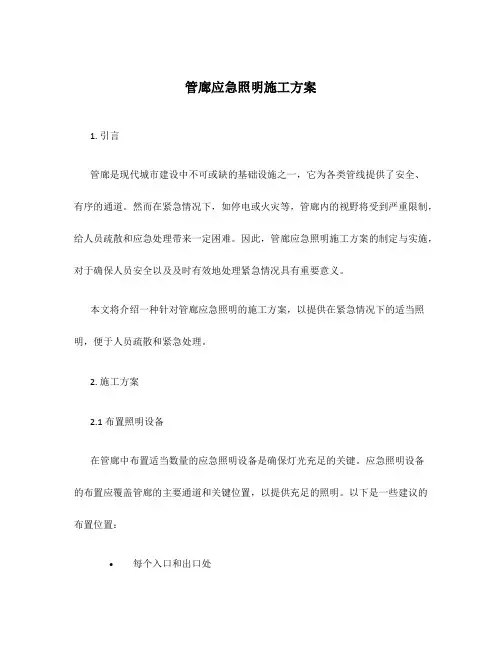

管廊应急照明施工方案1. 引言管廊是现代城市建设中不可或缺的基础设施之一，它为各类管线提供了安全、有序的通道。

然而在紧急情况下，如停电或火灾等，管廊内的视野将受到严重限制，给人员疏散和应急处理带来一定困难。

因此，管廊应急照明施工方案的制定与实施，对于确保人员安全以及及时有效地处理紧急情况具有重要意义。

本文将介绍一种针对管廊应急照明的施工方案，以提供在紧急情况下的适当照明，便于人员疏散和紧急处理。

2. 施工方案2.1 布置照明设备在管廊中布置适当数量的应急照明设备是确保灯光充足的关键。

应急照明设备的布置应覆盖管廊的主要通道和关键位置，以提供充足的照明。

以下是一些建议的布置位置：•每个入口和出口处•每个节点转弯处•管廊交叉口•重要的阀门室和控制室同时，要确保照明设备的安装位置不会妨碍人员的疏散或应急处理，避免在狭窄通道或紧急出口处阻塞。

2.2 使用应急照明设备在出现紧急情况时，人员应迅速寻找最近的应急照明设备，并按照以下步骤操作：1.打开应急照明设备开关，确保设备正常工作。

2.根据照明设备的指示灯或标志，选择最安全的疏散路径，尽快离开风险区域。

3.如果疏散路径中有转弯或障碍物，应仔细观察照明设备和地面标志，确保安全通过。

4.在疏散过程中，如果有其他人员遇到困难或受伤，应及时通知应急人员进行救助。

2.3 应急照明设备维护和测试为确保应急照明设备的正常运行，应定期进行维护和测试。

以下是一些建议的维护和测试措施：•定期更换应急照明设备中的电池，以确保其充电性能良好。

•检查设备的开关、电路和灯具等部件是否正常工作。

•定期进行演练，测试照明设备的使用情况，并培训人员正确使用应急照明设备的方法。

3. 安全注意事项在进行管廊应急照明施工时，需要注意以下安全事项：•在进行任何工作之前，应对管廊进行安全评估，并确定可能的风险和预防措施。

•所有施工人员必须戴上合适的安全帽、手套和防护眼镜等个人保护装备。

•施工人员应按照安全操作规程进行工作，注意部署照明设备时不得影响管廊的通行和疏散。

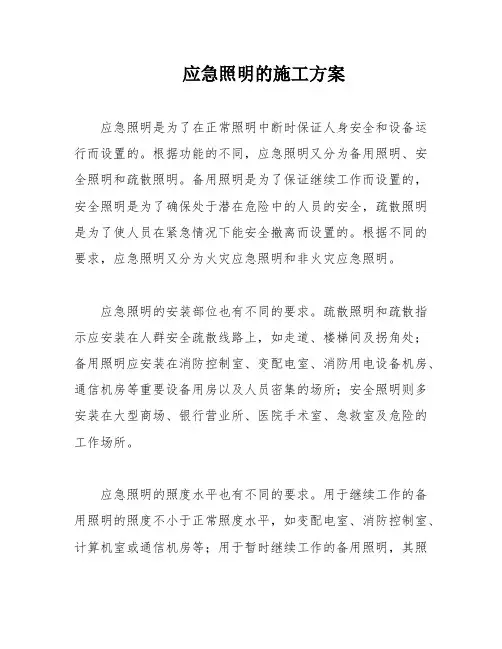

应急照明的施工方案应急照明是为了在正常照明中断时保证人身安全和设备运行而设置的。

根据功能的不同，应急照明又分为备用照明、安全照明和疏散照明。

备用照明是为了保证继续工作而设置的，安全照明是为了确保处于潜在危险中的人员的安全，疏散照明是为了使人员在紧急情况下能安全撤离而设置的。

根据不同的要求，应急照明又分为火灾应急照明和非火灾应急照明。

应急照明的安装部位也有不同的要求。

疏散照明和疏散指示应安装在人群安全疏散线路上，如走道、楼梯间及拐角处；备用照明应安装在消防控制室、变配电室、消防用电设备机房、通信机房等重要设备用房以及人员密集的场所；安全照明则多安装在大型商场、银行营业所、医院手术室、急救室及危险的工作场所。

应急照明的照度水平也有不同的要求。

用于继续工作的备用照明的照度不小于正常照度水平，如变配电室、消防控制室、计算机室或通信机房等；用于暂时继续工作的备用照明，其照度不小于正常照度的10%~50%，如餐厅、营业厅、观众厅等人员密集处；安全照明的照度不低于正常照度的5%~10%。

应急电源转换时间也是应急照明的重要指标。

备用照明和疏散照明的电源转换时间不应超过15秒，用于防盗的备用照明转换时间应在1.5秒内；安全照明的电源转换时间不应超过0.5秒。

应急照明的供电时间也有明确的要求。

备用照明至少应继续工作8小时以上；暂时工作的备用照明应保证继续工作1小时以上；疏散照明和安全照明应保证继续工作20分钟以上；高度超过100米的建筑则不应少于30分钟。

根据《消防应急灯具》（GB-2000）的要求，标准应急照明灯具的工作时间不低于90分钟。

目前的建筑电气设计对这两种应急照明的工作时间都有明确表示，但不统一。

最后，应急照明的电源也需要注意。

应急照明的电源应保证可靠性和稳定性，以确保在事故中断电时能够及时启动。

安全照明的转换时间要求不超过0.5秒，只有蓄电池能够满足这一要求。

在安全照明电源的设计中，常采用灯具自带电蓄电池或EPS应急电源。

大楼照明工程方案范本一、项目概况本项目为某大型商业综合体的照明工程，位于市中心繁华地段，总建筑面积约20万平方米，包括写字楼、商场、酒店等多个功能区域。

照明工程的设计将充分考虑各个功能区域的照明需求，以满足不同区域的使用需求和环境要求。

二、设计原则1. 节能环保：在保证照明效果的前提下，尽量选用高效节能的照明设备和照明方案，减少能源消耗，降低碳排放。

2. 舒适性：考虑到商业综合体的使用人群以及环境氛围，照明设计要求有良好的舒适性，避免眩光和闪烁等对使用者造成的不适影响。

3. 安全性：对于需要注重安全的区域，如楼梯间、消防通道等，照明设计要求保证视觉清晰，减少安全隐患。

4. 装饰性：照明设计不仅要满足基本的照明功能，还要考虑到建筑装饰和氛围营造，使整体环境更加优美和具有吸引力。

5. 可维护性：在选择照明设备和材料时，要考虑到后期的维护和更换，尽量选择易于维护和更换的产品。

6. 高效性：设计要充分考虑到日常管理的便利性和成本控制，采用智能化照明控制系统，提高整体照明系统的管理效率。

三、设计要求1. 功能区域照明设计1.1 写字楼照明设计写字楼是商业综合体的重要组成部分之一，照明设计要求保证办公区域的光照均匀、舒适，同时考虑到员工的工作需求和能效需求。

办公区域的主要照明采用LED筒灯、LED吸顶灯等节能与环保型产品，提升办公区域的整体舒适度和能效。

1.2 商场照明设计商场内区域照明设计要求突出商品展示和购物环境，通过照明设计的优化，增加商品的吸引力和突出优势。

商场内主要采用LED射灯、筒灯、展示柜灯等作为主要照明产品，针对不同商品进行差异化设计。

1.3 酒店照明设计酒店是商业综合体的重要服务项目，照明设计要求既要保证酒店的舒适性和豪华感，又要兼顾到节能和环保。

酒店客房内采用LED吸顶灯、床头灯、镜前灯等主要照明产品，提升客房的整体舒适度和节能效果。

2. 外立面照明设计外立面照明设计是商业综合体形象展示的关键部分，通过巧妙的照明设计，能够提升整体建筑的视觉吸引力和辨识度。

建筑照明设计标准GB 50034-20131 总则为在建筑照明设计中贯彻国家的法律、法规和技术经济政策,满足建筑功能需要,有利于生产、工作、学习、生活和身心健康,做到技术先进、经济合理、使用安全、节能环保、维护方便,促进绿色照明应用,制定本标准.本标准适用于新建、改建和扩建以及装饰的居住、公共和工业建筑的照明设计.建筑照明设计除应符合本标准的规定外,尚应符合国家现行有关标准的规定.2 术语绿色照明 green lights节约能源、保护环境,有益于提高人们生产、工作、学习效率和生活质量,保护身心健康的照明.视觉作业 visual task在工作和活动中,对呈现在背景前的细部和目标的观察过程.光通量 luminous flux根据辐射对标准光度观察者的作用导出的光度量.单位为流明lm,1lm＝1cd1sr.对于明视觉有：式中：dΦeλ/dλ——辐射通量的光谱分布；Vλ——光谱光视效率；Km——辐射的光谱视效能的最大值,单位为流明每瓦特lm/W.在单色辐射时,明视觉条件下的Km值为683lm/Wλ＝555nm时.发光强度 luminous intensity发光体在给定方向上的发光强度是该发光体在该方向的立体角元dΩ内传输的光通量dΦ除以该立体角元所得之商,即单位立体角的光通量.单位为坎德拉cd,1cd＝1lm/sr.亮度 luminance由公式L＝d2Φ/dAcosθdΩ定义的量.单位为坎德拉每平方米cd/m2.式中：dΦ——由给定点的光束元传输的并包含给定方向的立体角dΩ内传播的光通量lm；dA——包括给定点的射束截面积m2；θ——射束截面法线与射束方向间的夹角.照度 illuminance入射在包含该点的面元上的光通量dΦ除以该面元面积dA所得之商.单位为勒克斯lx,1 lx＝1 lm/m2.平均照度 average illuminance规定表面上各点的照度平均值.维持平均照度 maintained average illuminance在照明装置必须进行维护时,在规定表面上的平均照度.参考平面 reference surface测量或规定照度的平面.在其表面上进行工作的平面.需要识别的物体和细节.照明装置在使用一定周期后,在规定表面上的平均照度或平均亮度与该装置在相同条件下新装时在同一表面上所得到的平均照度或平均亮度之比.为照亮整个场所而设置的均匀照明.为照亮工作场所中某一特定区域,而设置的均匀照明.特定视觉工作用的、为照亮某个局部而设置的照明.由一般照明与局部照明组成的照明.为提高指定区域或目标的照度,使其比周围区域突出的照明.在正常情况下使用的照明.因正常照明的电源失效而启用的照明.应急照明包括疏散照明、安全照明、备用照明.用于确保疏散通道被有效地辨认和使用的应急照明.用于确保处于潜在危险之中的人员安全的应急照明.用于确保正常活动继续或暂时继续进行的应急照明.非工作时间,为值班所设置的照明.用于警戒而安装的照明.在可能危及航行安全的建筑物或构筑物上安装的标识照明.在以一定频率变化的光照射下,观察到物体运动显现出不同于其实际运动的现象.由电致固体发光的一种半导体器件作为照明光源的灯.用曲线或表格表示光源或灯具在空间各方向的发光强度值,也称配光.光源发出的光通量除以光源功率所得之商,简称光源的光效.单位为流明每瓦特lm/W.在规定的使用条件下,灯具发出的总光通量与灯具内所有光源发出的总光通量之比,也称灯具光输出比.在规定的使用条件下,灯具发出的总光通量与其所输入的功率之比.单位为流明每瓦特lm/W.规定表面上的最小照度与平均照度之比,符号是U0.由于视野中的亮度分布或亮度范围的不适宜,或存在极端的对比,以致引起不舒适感觉或降低观察细部或目标的能力的视觉现象.由视野中,特别是在靠近视线方向存在的发光体所产生的眩光.产生不舒适感觉,但并不一定降低视觉对象的可见度的眩光.国际照明委员会CIE用于度量处于室内视觉环境中的照明装置发出的光对人眼引起不舒适感主观反应的心理参量.国际照明委员会CIE用于度量体育场馆和其他室外场地照明装置对人眼引起不舒适感主观反应的心理参量.由视野中的反射引起的眩光,特别是在靠近视线方向看见反射像所产生的眩光.视觉对象的镜面反射,它使视觉对象的对比降低,以致部分地或全部地难以看清细部.灯具出光口平面与刚好看不见发光体的视线之间的夹角.与参考标准光源相比较,光源显现物体颜色的特性.光源显色性的度量.以被测光源下物体颜色和参考标准光源下物体颜色的相符合程度来表示.光源对国际照明委员会CIE规定的第1～8种标准颜色样品显色指数的平均值.通称显色指数,符号是Ra.光源对国际照明委员会CIE选定的第9～15种标准颜色样品的显色指数,符号是Ri.当光源的色品与某一温度下黑体的色品相同时,该黑体的绝对温度为此光源的色温.亦称“色度”.单位为开K.当光源的色品点不在黑体轨迹上,且光源的色品与某一温度下的黑体的色品最接近时,该黑体的绝对温度为此光源的相关色温,简称相关色温.符号为Tcp,单位为开K.用国际照明委员会CIE标准色度系统所表示的颜色性质.由色品坐标定义的色刺激性质.表示颜色色品坐标的平面图.每个三刺激值与其总和之比.在X、Y、Z色度系统中,由三刺激值可算出色品坐标χ、y、z.表征一批光源中各光源与光源额定色品的偏离,用颜色匹配标准偏差SDCM表示.光源在给定点燃时间后的光通量与其初始光通量之比.在入射辐射的光谱组成、偏振状态和几何分布给定状态下,反射的辐射通量或光通量与入射的辐射通量或光通量之比.单位面积上一般照明的安装功率包括光源、镇流器或变压器等附属用电器件,单位为瓦特每平方米W/m2.表示房间或场所几何形状的数值,其数值为2倍的房间或场所面积与该房间或场所水平面周长及灯具安装高度与工作面高度的差之商.度量物体年累积接受光照度的值,用物体接受的照度与年累积小时的乘积表示,单位为每年勒克斯小时lxh/a.3 基本规定照明方式和种类照明方式的确定应符合下列规定：1 工作场所应设置一般照明；2 当同一场所内的不同区域有不同照度要求时,应采用分区一般照明；3 对于作业面照度要求较高,只采用一般照明不合理的场所,宜采用混合照明；4 在一个工作场所内不应只采用局部照明；5 当需要提高特定区域或目标的照度时,宜采用重点照明.▲ 点击收起条文说明照明方式可分为：一般照明、局部照明、混合照明和重点照明.本条规定了确定照明方式的原则.1 为照亮整个场所,均应采用一般照明；2 同一场所的不同区域有不同照度要求时,为节约能源,贯彻照度该高则高、该低则低的原则,应采用分区一般照明；3 对于部分作业面照度要求高,但作业面密度又不大的场所,若只采用一般照明,会大大增加安装功率,因而是不合理的,应采用混合照明方式,即增加局部照明来提高作业面照度,以节约能源,这样做在技术经济方面是合理的；4 在一个工作场所内,如果只采用局部照明会形成亮度分布不均匀,从而影响视觉作业,故不应只采用局部照明；5 在商场建筑、博物馆建筑、美术馆建筑等的一些场所,需要突出显示某些特定的目标,采用重点照明提高该目标的照度.照明种类的确定应符合下列规定：1 室内工作及相关辅助场所,均应设置正常照明；2 当下列场所正常照明电源失效时,应设置应急照明：1需确保正常工作或活动继续进行的场所,应设置备用照明；2需确保处于潜在危险之中的人员安全的场所,应设置安全照明；3需确保人员安全疏散的出口和通道,应设置疏散照明.3 需在夜间非工作时间值守或巡视的场所应设置值班照明；4 需警戒的场所,应根据警戒范围的要求设置警卫照明；5 在危及航行安全的建筑物、构筑物上,应根据相关部门的规定设置障碍照明.▲ 点击收起条文说明本条规定了确定照明种类的原则.2 本条规定了应急照明的种类和设计要求.1备用照明是在当正常照明因电源失效后,可能会造成爆炸、火灾和人身伤亡等严重事故的场所,或停止工作将造成很大影响或经济损失的场所而设的继续工作用的照明,或在发生火灾时为了保证消防作用能正常进行而设置的照明.2安全照明是在正常照明因电源失效后,为确保处于潜在危险状态下的人员安全而设置的照明,如使用圆盘锯等作业场所.3疏散照明是在正常照明因电源失效后,为了避免发生意外事故,而需要对人员进行安全疏散时,在出口和通道设置的指示出口位置及方向的疏散标志灯和为照亮疏散通道而设置的照明.3 值班照明是在非工作时间里,为需要夜间值守或巡视值班的车间、商店营业厅、展厅等场所提供的照明.它对照度要求不高,可以利用工作照明中能单独控制的一部分,也可利用应急照明,对其电源没有特殊要求.4 在重要的厂区、库区等有警戒任务的场所,为了防范的需要,应根据警戒范围的要求设置警卫照明.5 在飞行区域建设的高楼、烟囱、水塔以及在飞机起飞和降落的航道上等,对飞机的安全起降可能构成威胁,应按民航部门的规定,装设障碍标志灯；船舶在夜间航行时航道两侧或中间的建筑物、构筑物等,可能危及航行安全,应按交通部门有关规定,在有关建筑物、构筑物或障碍物上装设障碍标志灯.照明光源选择照明光源选择当选择光源时,应满足显色性、启动时间等要求,并应根据光源、灯具及镇流器等的效率或效能、寿命等在进行综合技术经济分析比较后确定.▲ 点击收起条文说明在选择光源时,不单是比较光源价格,更应进行全寿命期的综合经济分析比较,因为一些高效、长寿命光源,虽价格较高,但使用数量减少,运行维护费用降低,经济上和技术上是合理的.照明设计应按下列条件选择光源：1 灯具安装高度较低的房间宜采用细管直管形三基色荧光灯；2 商店营业厅的一般照明宜采用细管直管形三基色荧光灯、小功率陶瓷金属卤化物灯；重点照明宜采用小功率陶瓷金属卤化物灯、发光二极管灯；3 灯具安装高度较高的场所,应按使用要求,采用金属卤化物灯、高压钠灯或高频大功率细管直管荧光灯；4 旅馆建筑的客房宜采用发光二极管灯或紧凑型荧光灯；5 照明设计不应采用普通照明白炽灯,对电磁干扰有严格要求,且其他光源无法满足的特殊场所除外.▲ 点击收起条文说明本条是选择光源的一般原则.1 细管≤26mm直管形三基色荧光灯光效高、寿命长、显色性较好,适用于灯具安装高度较低通常情况灯具安装高度低于8m的房间如办公室、教室、会议室、诊室等房间,以及轻工、纺织、电子、仪表等生产场所.2 商店营业厅宜用细管≤26mm直管形三基色荧光灯代替粗管＞26mm荧光灯,以节约能源；小功率的金属卤化物灯因其光效高、寿命长和显色性好,可用于商店照明.发光二极管灯具有光线集中,光束角小的特点,更适合用于重点照明.近年来半导体照明技术快速发展,然而产品尚未成熟,在诸如颜色一致性、色漂移以及光生物安全等诸多领域还存在争议；且根据美国能源部半导体照明在通用照明领域的节能潜力Energy Savings Potential of Solid-State Lighting in General Illumination Applications报告预计,发光二极管灯需到2020年才能逐步成为室内照明应用中的主流照明产品之一见表1.因此本次标准修订中,对于办公室等室内空间暂不将发光二极管灯作为推荐使用光源.注：市场份额按照流明乘以小时来进行计算.3 灯具安装高度较高的场所通常情况灯具安装高度高于8m应采用金属卤化物灯或高压钠灯或高频大功率细管直管荧光灯.金属卤化物灯具有显色性好、光效高、寿命长等优点,因而得到普遍应用,而高压钠灯光效更高,寿命更长,价格较低,但其显色性差,可用于辨色要求不高的场所,如锻工车间、炼铁车间、材料库、成品库等.高频大功率细管直管荧光灯具有高光通、寿命长、高显色性等优点,特别是其可瞬时启动的特点,克服了金属卤化物灯或高压钠灯再启动时间过长的缺点.4 发光二极管灯和紧凑型荧光灯比白炽灯和卤钨灯光效高、寿命长,用于旅馆的客房节能效果非常显着.5 国家发展和改革委员会等五部门2011年发布了“中国逐步淘汰白炽灯路线图”,要求：2011年11月1日至2012年9月30日为过渡期,2012年10月1日起禁止进口和销售100W及以上普通照明白炽灯,2014年10月1日起禁止进口和销售60W及以上普通照明白炽灯,2015年10月1日至2016年9月30日为中期评估期,2016年10月1日起禁止进口和销售15W及以上普通照明白炽灯,或视中期评估结果进行调整.通过实施路线图,将有力促进中国照明电器行业健康发展,取得良好的节能减排效果.故建筑室内照明一般场所不应采用普通照明白炽灯,但在特殊情况下,其他光源无法满足要求需采用时,应采用60W以下的白炽灯.应急照明应选用能快速点亮的光源.▲ 点击收起条文说明应急照明采用荧光灯、发光二极管灯等,因在正常照明断电时可在几秒内达到标准流明值；对于疏散标志灯可采用发光二极管灯.而采用高强度气体放电灯达不到上述的要求.照明设计应根据识别颜色要求和场所特点,选用相应显色指数的光源.▲ 点击收起条文说明显色性要求高的场所,应采用显色指数高的光源,如采用Ra大于80的三基色稀土荧光灯；显色指数要求低的场所,可采用显色指数较低而光效更高、寿命更长的光源.照明灯具及其附属装置选择照明灯具及其附属装置选择选择的照明灯具、镇流器应通过国家强制性产品认证.▲ 点击收起条文说明强制性产品认证制度,是国家为保护广大消费者人身和动植物生命安全,保护环境、保护国家安全,依照法律法规实施的一种产品合格评定制度,它要求产品必须符合国家标准、规范和技术法规.强制性产品认证,是通过制定强制性产品认证的产品目录和实施强制性产品认证程序,对列入目录中的产品实施强制性的检测和审核.凡列入强制性产品认证目录内的产品,没有获得指定认证机构的认证证书,没有按规定标明认证标志,一律不得进口、不得出厂销售和在经营服务场所使用.我国把室内普通照明灯具、镇流器都列入强制性产品认证目录内.在满足眩光限制和配光要求条件下,应选用效率或效能高的灯具,并应符合下列规定：▲ 点击收起条文说明本条规定了荧光灯灯具、高强度气体放电灯和发光二极管灯灯具的最低效率或效能值,以利于节能,这些规定仅是最低允许值.传统的荧光灯灯具、高强度气体放电灯能够单独检测出光源和整个灯具所发出的总光通量,这样可以计算出灯具的效率；但发光二极管灯不能单独检测出发光体发出的光通量,只能计算出整个灯具所发出的总光通量,因此总光通量除以系统消耗的功率就得到了效能.这些值是根据我国现有灯具效率或效能水平制订的.各种场所严禁采用触电防护的类别为0类的灯具.▲ 点击收起条文说明从2009年1月1日起,现行国家标准灯具第1部分：一般要求与试验GB 强制性国标开始正式实施,0类灯具已停止使用.按该标准给出灯具防电击分类为0类、Ⅰ类、Ⅱ类和Ⅲ类.0类灯具已停止生产、销售和使用,因为这种灯具仅依靠基本绝缘来防护直接接触的电击,而不能绝缘失效使灯具外露可导电部分带电导致间接接触的电击.0类灯具停止使用,就只能选用Ⅰ、Ⅱ和Ⅲ类灯具.实际应用最多的是Ⅰ类灯具,Ⅰ类灯具除基本绝缘外,还有一种附加措施,即外露可导电部分应连接PE线以接地.而具有双层绝缘或加强绝缘的Ⅱ类灯具,和采用安全特低电压SELV供电的Ⅲ类灯具则使用较少,多用于局部照明如台灯、工作灯、手提灯等.灯具选择应符合下列规定：1 特别潮湿场所,应采用相应防护措施的灯具；2 有腐蚀性气体或蒸汽场所,应采用相应防腐蚀要求的灯具；3 高温场所,宜采用散热性能好、耐高温的灯具；4 多尘埃的场所,应采用防护等级不低于IP5X的灯具；5 在室外的场所,应采用防护等级不低于IP54的灯具；6 装有锻锤、大型桥式吊车等震动、摆动较大场所应有防震和防脱落措施；7 易受机械损伤、光源自行脱落可能造成人员伤害或财物损失场所应有防护措施；8 有爆炸或火灾危险场所应符合国家现行有关标准的规定；9 有洁净度要求的场所,应采用不易积尘、易于擦拭的洁净灯具,并应满足洁净场所的相关要求；10 需防止紫外线照射的场所,应采用隔紫外线灯具或无紫外线光源.▲ 点击收起条文说明本条为几种特殊照明场所,分别规定了对采用光源、灯具的要求,其依据是：1 在特别潮湿的场所当光源点燃时由于温度升高,在灯具内产生正压,而光源熄灭后,由于灯具冷却,内部产生负压,将潮气吸入,容易使灯具内积水.因此,规定在特别潮湿场所应采用相应要求的灯具.2 不同腐蚀性物质的环境,灯具选择可参照行业标准化工企业腐蚀环境电力设计规程HG/T 20666-1999的规定,该规程规定了不同腐蚀环境的灯具类型.3 在高温场所,宜采用带散热构造和措施的灯具,或带散热孔的开敞式灯具.4 在多尘埃的场所,应选择防尘型灯具IP5X或尘密型灯具IP6X.6 在震动和摆动较大的场所,由于震动对光源寿命影响较大,甚至可能使光源或附件自动松脱掉下,既不安全,又增加了维修工作量和费用,因此,在此种场所应采用防震型软性连接的灯具或防震的安装措施,并在灯具上加保护网或灯罩防护膜等措施,以防止光源或附件掉下.7 光源可能受到机械损伤或自行脱落,而导致人员伤害和财物损失的,应采用有保护网的灯具.如高大工业厂房等场所.8 在有爆炸危险的场所使用的灯具,应符合现行国家标准爆炸危险环境电力装置设计规范GB 50058的规定；在有火灾危险场所使用的灯具,应符合现行国家标准建筑设计防火规范GB 50016的规定.9 在有洁净要求的场所,应安装不易积尘和易于擦拭的洁净灯具,以有利于保持场所的洁净度,并减少维护工作量和费用.10 在博物馆展室或陈列柜等场所,对于需防止紫外线作用的彩绘、织品等展品,需采用能隔紫外线的灯具或无紫外线光源.直接安装在普通可燃材料表面的灯具,应符合现行国家标准灯具第1部分：一般要求与试验GB 的有关规定.镇流器的选择应符合下列规定：1 荧光灯应配用电子镇流器或节能电感镇流器；2 对频闪效应有限制的场合,应采用高频电子镇流器；3 镇流器的谐波、电磁兼容应符合现行国家标准电磁兼容限值谐波电流发射限值设备每相输入电流≤16AGB 和电气照明和类似设备的无线电骚扰特性的限值和测量方法GB 17743的有关规定；4 高压钠灯、金属卤化物灯应配用节能电感镇流器；在电压偏差较大的场所,宜配用恒功率镇流器；功率较小者可配用电子镇流器.▲ 点击收起条文说明本条说明选择镇流器的原则：1 荧光灯应配用电子镇流器或节能电感镇流器,不应配用功耗大的传统电感镇流器,以提高能效.应满足现行国家标准管形荧光灯镇流器能效限定值及能效等级GB 17896节能评价值的要求.2 采用高频电子镇流器可减少频闪的影响,高频电子镇流器,通常用几十千赫兹频率的电流供给灯管,其频闪影响大大降低.3 电子镇流器采用半导体器件,容易带来电磁干扰和高次谐波,而当前这类产品使用量很大,生产企业众多,产品质量良莠不齐,导致对无线电、通信系统和测量仪表的骚扰以及其他不良后果,因此强调选用的电子镇流器应符合电磁兼容性、谐波发射限值的国家标准的相关规定.4 高压钠灯和金属卤化物灯配用节能型电感镇流器的功耗比普通电感镇流器低很多,其节能效果明显.这类光源的电子镇流器尚不够稳定,暂不宜普遍推广应用,对于功率较小的高压钠灯和金属卤化物灯,可配用电子镇流器,目前这种产品的质量多数能满足要求.在电压偏差大的场所,采用高压钠灯和金属卤化物灯时,为了节能和保持光输出稳定,延长光源寿命,宜配用恒功率镇流器.高强度气体放电灯的触发器与光源的安装距离应满足现场使用的要求.高强度气体放电灯的触发器,一般是与灯具装在一起的,但有时由于安装、维修上的需要或其他原因,也有分开设置的.此时,触发器与灯具的间距越小越好.当两者间距大时,触发器不能保证气体放电灯正常启动,这主要是由于线路加长后,导线间分布电容增大,从而触发脉冲电压衰减而造成的,故触发器与光源的安装距离应符合制造厂家对产品的要求.4 照明数量和质量照度照度标准值应按 lx、1 lx、2 lx、3 lx、5 lx、10 lx、15 lx、20 lx、30 lx、50 lx、75 lx、100 lx、150 lx、200 lx、300 lx、500 lx、750 lx、1000 lx、1500 lx、2000 lx、3000 lx、5000 lx分级.▼ 点击展开条文说明1 视觉要求高的精细作业场所,眼睛至识别对象的距离大于500mm；2 连续长时间紧张的视觉作业,对视觉器官有不良影响；3 识别移动对象,要求识别时间短促而辨认困难；4 视觉作业对操作安全有重要影响；5 识别对象与背景辨认困难；6 作业精度要求高,且产生差错会造成很大损失；7 视觉能力显着低于正常能力；8 建筑等级和功能要求高.▼ 点击展开条文说明1 进行很短时间的作业；2 作用精度或速度无关紧要；3 建筑等级和功能要求较低.▼ 点击展开条文说明注：作业面邻近周围指作业面外宽度不小于的区域.▼ 点击展开条文说明作业面背景区域一般照明的照度不宜低于作业面邻近周围照度的1/3.▼ 点击展开条文说明表维护系数。

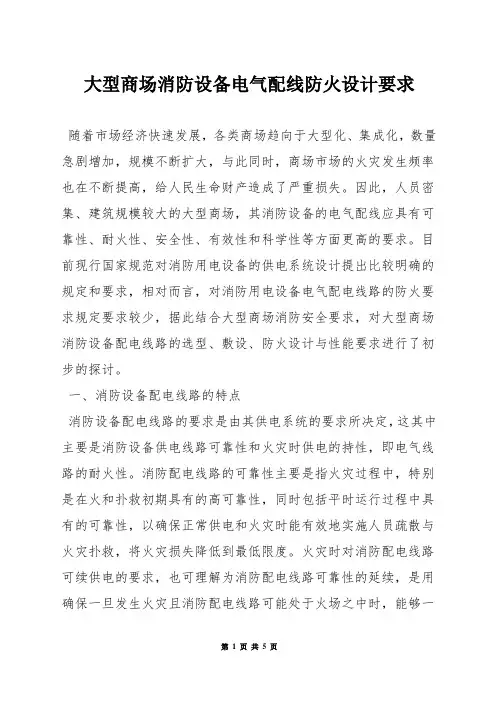

大型商场消防设备电气配线防火设计要求随着市场经济快速发展，各类商场趋向于大型化、集成化，数量急剧增加，规模不断扩大，与此同时，商场市场的火灾发生频率也在不断提高，给人民生命财产造成了严重损失。

因此，人员密集、建筑规模较大的大型商场，其消防设备的电气配线应具有可靠性、耐火性、安全性、有效性和科学性等方面更高的要求。

目前现行国家规范对消防用电设备的供电系统设计提出比较明确的规定和要求，相对而言，对消防用电设备电气配电线路的防火要求规定要求较少，据此结合大型商场消防安全要求，对大型商场消防设备配电线路的选型、敷设、防火设计与性能要求进行了初步的探讨。

一、消防设备配电线路的特点消防设备配电线路的要求是由其供电系统的要求所决定，这其中主要是消防设备供电线路可靠性和火灾时供电的持性，即电气线路的耐火性。

消防配电线路的可靠性主要是指火灾过程中，特别是在火和扑救初期具有的高可靠性，同时包括平时运行过程中具有的可靠性，以确保正常供电和火灾时能有效地实施人员疏散与火灾扑救，将火灾损失降低到最低限度。

火灾时对消防配电线路可续供电的要求，也可理解为消防配电线路可靠性的延续，是用确保一旦发生火灾且消防配电线路可能处于火场之中时，能够一定要求持续供电，以实施有效的疏导和初期火灾扑救。

二、大型商场各类消防用电设备线路防火设计分析（1）火灾自动报警系统电气配电线路火灾自动报警系统是预报火灾的重要设施，对于早期发现火灾以及火灾初期的及时扑救起着十分重要的作用。

由于其作用主要表现在非火灾时期和火灾初期，因此火灾自动报警系统电气线路的支线部分最好采用阻燃型电线穿保护管敷设在不燃结构层内（保护层厚度大于30mm），对于当前普遍采用的总线制火灾报警系统中的干线，由于一股回路干线线路较长，时常要穿越不同的防火分区，并且多为明敷，一旦干线出现故障将造成干线回路内的所有监测点处于无监测状态。

因此需提出更高的要求，如采用耐火电缆敷设在耐火电缆桥架内，有条件的可采用钢皮保护矿物质绝缘防火电缆。

消防应急照明设计规范概述在实际建筑工程中，应急照明电源的选择应根据建筑物的层数、规模大小、复杂程度、建筑内停留和流动人员的多少、建筑物内的生产和使用特点、火灾危险程度及建筑物的重要程度，以及其他应急电源的设置情况等等，综合考虑并进行技术经济分析比较，选择出最优的应急照明电源。

组合电源方式具有二种以上电源的优点，单方缺点可以互补。

虽然投资较大，但由于可靠性高，在高层建筑和一些特别重要的大型建筑中仍普遍采用编辑本段应急照明设计、施工规范在工业和民用建筑中，安全照明系统已引起普遍重视。

因为它是在紧急情况下，保障人的生产安全，并保证安全地撤离危险场所。

同时可进行必要的操作，以有效地制止灾害或故障蔓延的必要设施。

国内外照明指南和标准国际照明委员会（CIE）和不少国家都制定了相应的规范和法规。

例如有：建筑物的内部的安全照明指南[（CIE）81-49号技术文件]；安全照明[U.S.A.(NEC)87-700(美国电气法规)]；事故、疏散和警卫照明[原苏联CHNn11-4-79 (照明设计规范)]；安全照明[日本《照明手册》1978]……。

我国亦有相应规范、标准：消防安全标志GB13495-92 ；消防安全标志设置要求GB-15630-1995 ；高层民用建筑设计防火规范GB50045-95 ；消防应急照明灯具通用技术条件GA54-93；民用建筑电气设计规范JGJ/T16-92 。

消防安全标志《消防安全标志》GB13495-92节录第3.4.5条在标志远离指示文物时，必须联用方向辅助标志。

如果标志与其指示物很近，人们一眼即可看到标志的指示物，方向辅助标志可以省略。

第3.5.6条方向辅助标志的颜色应与联用的图形标志的颜色统一。

第3.6.2条文字辅助标志应该与图形标志或（和）方向辅助标志联用。

当图形标志与其指示物很近，表示意义很明显，人们很容易看懂时，文字辅助标志可以省略。

第3.6.7条机场、海外、饭店等国际旅客较多的地方，可以采用中英文两种文字辅助标志。

消防应急灯使用位置根据国家消防标准，消防应急灯的布置要求如下：1.对于公共场所，如大型商场、剧场、体育场馆等，应急照明灯具应布置在公共通道、出口、入口处、走廊、楼梯口以及卫生间等易发生人员聚集或容易产生困难的区域。

2.对于住宅楼、宾馆、酒店等室内空间，应急照明灯具应布置在公共区域的走廊、楼梯间、电梯口以及紧急出口处。

3.对于工业、商业建筑物，应急照明灯具应布置在办公区、生产车间、库房、通道、楼梯间以及紧急出口处等人员聚集场所。

4.对于地下室和无明窗房间，应急照明灯具应布置在进出口、楼梯间等位置，并确保灯具在停电时可以自动启动。

5.对于各种车辆，如汽车、列车、船舶等，应急照明灯具应布置在车厢、通道、出口处，并配备报警装置。

6.对于露天场所，如广场、停车场等，应急照明灯具应布置在出口、商业车道、人员聚集区等位置。

值得注意的是，以上仅是消防应急灯布置的一般原则，具体布置位置还需根据建筑物的规模、结构、功能等因素进行具体确定。

同时，根据不同地区的消防要求和建筑规范，应急照明灯的布置位置也会有所不同。

因此，在具体的消防设计中，需要结合实际情况进行布置，并且遵循相关的消防法规和标准。

此外，消防应急灯的布置位置应满足以下要求：1.易于识别：应急灯布置位置应明显、清晰，便于人们在火灾发生时迅速找到。

2.安全可靠：应急灯应有稳定的性能和高亮度的照明效果，能在火灾中保持稳定工作。

3.不易受损：应急灯布置位置应避免暴露在有害气体、高温、高湿等环境下，以免影响正常使用。

4.概念明确：应急灯的位置应有标识和指示，便于人们在火灾时能够迅速找到灯具。

总之，消防应急灯的布置位置应根据建筑物的不同场所和功能需求，结合相应的消防标准和规范进行确定。

这样可以确保在火灾发生时，人们能够及时找到灯具，得以安全逃生。

哪些场所应设置消防应急照明和疏散指示标志一般情况下，除建筑高度小于27米的住宅建筑外，民用建筑、厂房和丙类仓库的下列部位都应设置疏散照明：- 封闭楼梯间、防烟楼梯间及其前室、消防电梯间的前室或者合用前室、避难走道、避难层。

- 观众厅、展览厅、多功能厅和建筑面积大于200平方的营业厅、餐厅、演播室等人员密集场所。

- 建筑面积大于100平方的地下或半地下公共活动场所、公共建筑的疏散走道。

- 人员密集厂房内的生产场所及其疏散走道。

此外，安装位置一般是设置在出口的顶部、墙面上或者顶棚上。

安全疏散指示标志的设置有以下要求：•设置场所：主要设置在人们生产生活的活动场所及一定规模的建筑物内。

•分类：分为消防疏散通道指示标志和消防疏散安全出口指示标志。

•设置要求：▪消防疏散通道指示标志：主要设置在疏散通道的两侧，距地面一米以下。

设置在距地面一米以下主要是考虑人们在低姿状态下火灾逃生，更容易发现疏散指示标志，更快的逃离火灾现场。

▪消防疏散安全出口指示标志：主要设置在疏散门楼梯前室出入口的正上方，便于找到安全出口。

▪商场等场所：一定规模的商场因为人流量较大，需要设置地面疏散指示标志，用于引导人们在大流量疏散的情况下进行正确疏散。

根据《建筑设计防火规范》GB50016-2014（2018 年版），10.3.5 为该规范中“安全疏散指示标志”一节的内容。

具体条文如下：10.3.5 公共建筑、建筑高度大于 54m 的住宅建筑、高层厂房（仓库）和甲、乙、丙类单、多层厂房，应设置灯光疏散指示标志，并应符合下列规定：1.应设置在安全出口和人员密集的场所的疏散门的正上方；2.应设置在疏散走道及其转角处距地面高度1.0m 以下的墙面或地面上。

灯光疏散指示标志的间距不应大于20m；对于袋形走道，不应大于10m；在走道转角区，不应大于1.0m。

10.3.6 下列建筑或场所应在疏散走道和主要疏散路径的地面上增设能保持视觉连续的灯光疏散指示标志或蓄光疏散指示标志：1.总建筑面积大于8000m²的展览建筑；2.总建筑面积大于5000m²的地上商店；3.总建筑面积大于500m²的地下或半地下商店；4.歌舞娱乐放映游艺场所；（常见类型）5.座位数超过1500 个的电影院、剧场，座位数超过3000 个的体育馆、会堂或礼堂；6.车站、码头建筑和民用机场航站楼中建筑面积大于3000m²的候车、候船厅和航站楼的公共区。

特大型、大型、中型和小型消防应急标志灯具的分类和应用!1.引言1.1 概述消防应急标志灯具是通过发光的方式来引导人员逃离火灾现场或进行紧急救援工作的重要设备。

根据灯具的尺寸和功效的不同，消防应急标志灯具可以分为特大型、大型、中型和小型几个不同的分类。

这些不同规格的消防应急标志灯具在不同场景下起到了关键的作用。

特大型消防应急标志灯具通常是指高亮度、大功率的灯具，其主要特点是具有极强的穿透力和可见性。

这种灯具通常用于大型建筑、地铁站、隧道等重大场所，特别适用于需要长距离引导和疏散人员的情况。

它们的光线强度高，能够迅速吸引人们的注意力，提供明亮的疏散通道。

大型消防应急标志灯具相对于特大型灯具来说尺寸稍小，功效适中，适用于较大的商场、学校、办公楼等建筑物。

这类灯具通常采用LED光源，具有较高的亮度和长寿命。

它们可以在火灾发生时提供明亮的疏散通道，并通过灯光变化来传递指示信息。

中型消防应急标志灯具则适用于一些中等规模的场所，比如小型商业综合体、公共场所等。

这类灯具通常具有较小的体积和便于安装的特点，可以灵活布置在建筑物的适当位置，提供必要的照明指引，帮助人们从火灾危险区域迅速撤离。

小型消防应急标志灯具通常用于一些小型建筑物，如民用住宅、小型办公室等。

尽管它们的尺寸较小，但也具备一定的发光效果，可以在火灾发生时提供一定的照明和指引，协助人员疏散。

根据消防应急标志灯具的不同分类和应用场景，我们可以明确其在不同规模建筑物中的重要性和作用。

通过合理配置和使用这些消防应急标志灯具，我们能够在火灾发生时提供明亮的疏散通道，有效地保障人员的安全，减少火灾带来的损失。

同时，随着技术的不断进步和创新，我们可以预期在未来对消防应急标志灯具的研究和应用将带来更多的可能性和发展空间。

文章结构本文主要讨论特大型、大型、中型和小型消防应急标志灯具的分类和应用。

文章将包括引言、正文和结论三个部分。

具体的文章结构如下：1. 引言1.1 概述在这一部分，我们将简要介绍消防应急标志灯具的作用和重要性，并说明为什么对其分类和应用进行研究是必要的。

高层建筑旳下列部位应设置应急照明：楼梯间、防烟楼梯间前室、消防电梯间及其前室、合用前室和避难层（间）。

配电室、消防控制空、消防水泵房、防烟排烟机房、供消防用电旳蓄电池室、自备发电机房、总机房以及发生火灾时仍需吸持工作旳其他房间。

观众厅、展览厅、多功能厅、餐厅和商业营业厅等人员密集旳场所。

公共建筑内旳疏散走道和居住建筑内走道长度超过20M旳内走道。

疏散用旳应急照明、其地而最低照度不应低于0.5LX消防控制室、消防水泵房.防烟排烟机房、配电室和自备发电机房、总机房以及发生火灾时仍需坚待工作旳其他房间旳应急照明，仍应保证正常照刚旳照度。

除二类居住建筑外，高层建筑旳疏散走道和安全出口处应设灯光硫散指示标志。

疏散应急照明灯宜设在墙面上或顶棚上。

安全出口标志宜设在出口旳顶部，疏散走道旳指示标志宜设在疏散走道及其转角处距地面1.00M如下旳墙面上。

走道疏散标志灯旳间距不应不小于20M。

应急照明灯和灯光疏散指示标志。

应设玻璃或其他不燃烧材利制作旳保护罩。

应急照明和疏散指示标志。

可采用蓄电池作备用电源，且持续供电时间不应少于20MIN，高度超过100M旳高层建筑持续供电时间不应少于30MIN。

在工业和民用建筑中，安全照明系统已引起一般重视。

由于它是在紧急状况下，保障人旳生命安全，并保证安全地撤离危险场所。

同步可进行必要旳操作，以有效地制止灾害或故障蔓延旳必要设施。

国际照明委员会（CIE）和不少国家都制定了对应旳规范和法规。

例如有：建筑物旳内部旳安全照明指南[（CIE）81-49 号技术文献] ；安全照明[U. S. A. (NEC)87-700(美国电气法规)] ；事故、疏散和警卫照明[原苏联CHNn11-4-79(照明设计规范)] ；安全照明[日本《照明手册》1978] . . . . . . ，我国亦有对应规范、原则：消防安全标志GB13495-92消防安全标志设置规定GB-15630-1995高层民用建筑设计防火规范GB50045-95消防应急照明灯具通用技术条件GA54-93民用建筑电气设计规范JGJ/T16-92一．《消防安全标志》GB13495-92 节录：第3. 4. 5 条在标志远离指示文物时，必须联用方向辅助标志。

应急照明及施工一、概述应急照明是为正常照明因事故中断时而设置的照明;应急照明直接关系到室内的人身安全和重要设备的安全运行;应急照明按功能分为：备用照明、安全照明和疏散照明;备用照明是指在正常照明中断时为保证继续工作而设置的照明；安全照明是指在正常照明中断时为确保处于潜在危险中的人员的安全而设置的照明；疏散照明是为了使人员在紧急情况下能安全撤离而设置的;应急照明又分为火灾应急照明和非火灾应急照明;如建筑设计防火规范GBJ16-87中的应急照明称之为火灾事故照明和疏散指示；高层民用建筑防火设计规范GB50045—95和火灾自动报警系统设计规范GB50116—98中的应急照明称为火灾应急照明和疏散指示;设计和施工中对不同功能的应急照明有不同的要求;1应急照明的安装部位：疏散照明、疏散指示安装在人群安全疏散线路上,即走道、楼梯间及拐角处；备用照明安装在消防控制室、变配电室、消防用电设备机房、通信机房等重要设备用房以及人员密集的场所；安全照明多安装在大型商场、银行营业所、医院手术室、急救室及危险的工作场所;2应急照明的照度水平：用于继续工作的备用照明的照度不小于正常照度水平,如变配电室、消防控制室、计算机室或通信机房等；用于暂时继续工作的备用照明,其照度不小于正常照度的10%~50%,如餐厅、营业厅、观众厅等人员密集处；安全照明：安全照明的照度不低于正常照度的5%~10%;3应急电源转换时间：备用照明、疏散照明的电源转换时间不应超过15s,用于防盗的备用照明转换时间应在内；安全照明的电源转换时间不应超过;4供电时间：备用照明至少继续工作8h以上；暂时工作的备用照明应保证继续工作1h以上;疏散照明和安全照明应保证继续工作20min以上；高度超过100m 的建筑则不应少于30min根据消防应急灯具GB17945-2000的要求,标准应急照明灯具的工作时间不低于90min;目前的建筑电气设计对这两种应急照明的工作时间都有明确表示,但不统一;5应急照明电源：安全照明的转换时间要求不超过,只有蓄电池能满足此要求;安全照明电源的设计中多采用灯具自带电蓄电池或EPS应急电源EPS应急电源切换时间可达;备用照明一般利用双电源切换,备用照明和疏散照明只有部分灯具带蓄电池;6应急照明的控制方式：针对火灾事故照明,按运行方式分为平时点亮的持续型,如有人员出入的楼梯间、前室；平时不点亮在火灾时点亮的非持续型以及这两种的组合型;应特别注意平时点亮的持续型应急照明灯具的安装,设计常采用单联双控开关就地控制;此时此地的单联双控开关不是在两处控制一盏灯,而是起正常照明与应急照明的转换作用,即不管开关的触点在哪里,应急照明灯总是亮的;2 应急照明安装1电线、电缆及保护管的选用建筑电气工程施工质量验收规范GB50303——95、建筑设计防火规范GBJ16—2应急照明线路的敷设应急照明线路单独敷设,在每个防火分区有独立的应急照明回路,不能与普通照明线路混用;穿越不同防火分区的线路应有防火隔堵措施;防火隔堵的具体作法详见标准图集钢导管配线安装03D301—3第38页;当火灾应急照明线路的工作电源与备用电源在同一桥架敷设时,中间加隔板;明敷管线时,钢性导管上涂防火涂料保护;线管、线槽的PE 保护线连接完成后,经检查确认才能穿线;不进人的吊顶,管子的支架和接线盒固定在主、副龙骨上；进人的吊顶,电气配件应敷设在主龙骨上;在对电线、电缆的绝缘性能、导电性能和防火性能有异议时,按批抽样送有资质的试验室检测;电线接续完成后才能测试电线的绝缘电阻;应急照明线路不能与其他普通照明线路混用;3应急照明配电箱的安装应急照明配电箱的安装工艺同普通照明配电箱的安装工艺,但应急照明配电箱与其他普通照明配电箱应有明显的区分标志;应急照明配电箱结构及电气元件宜选用耐火耐热型,当用普通型配电箱时,其安装位置应尽可能避开易受火灾影响的区域;EPS电源柜安装在电气竖井内时,电源柜周围应留有散热通道;EPS输出端的中性线N应与建筑物的接地装置直接相连;EPS电源柜出线端的低压断路器应选用四极开关；支路断路器选双极型开关;4应急照明灯具及安装安全照明、备用照明和疏散照明可用普通节能灯、荧光灯配电子镇流器;疏散指示标志灯必须采用消防认证产品;灯具安装部位一般在走道及楼梯转角处;疏散标志的箭头应指向通往出口的方向;灯具安装高度由设计决定;如无规定,一般疏散出口标志安装在安全出口的顶部处,上边缘距天花板应等于或大于;如天花板的高度较低,也可以在疏散门的两侧墙上设置,标志的中心点距地面的高度应在~之间;采用吊杆的疏散指示标志的下边缘距地面的高度应大于或等于2m;疏散指示标志安装在楼梯间、疏散走道及转角处1m以下的墙上转角处需增设一盏标志;标志的间距不应大于20m,袋形走道的尽头离标志的距离应小于或等于10m;封闭楼梯间、防烟楼梯间及其前室、消防电梯前室也应安装疏散指示标志;疏散走道上采用蓄光自发光地面疏散标示灯的安装详见标准图集特殊灯具安装03D702-3的有关内容;疏散路线应简结明了;疏散标志灯应用不燃烧材料制灯具外壳灯罩,其标志的箭头指向应与逃生疏散方向一致;所有安装金属构件均应做防腐处理;不能用疏散指示牌代替疏散指示标志灯;5交工备用电源要核对双电源的相序;备用电源或应急照明电源作空载自动投切试验前拆除负荷,空载自动投切试验合格,才做有载自动投切试验;灯具的绝缘电阻不应大于或等于2MΩ；开关的绝缘电阻应大于或等于5MΩ；灯具、线路的绝缘电阻测试合格,灯具与可接近裸露导体的保护线PE连接完成,经检查合格,才能通电试验；照明系统通电连续试运行时间应不小于8h；火灾事故照明纳入消防联动控制,手动或自动试验火灾事故照明和疏散指示;防火卷帘门施工方案一施工技术措施及施工工艺1安装工艺流程确认洞口及产品规格——左右支架安装——卷筒轴——开闭机——空载试车——帘面安装——负荷安装——负荷试车——侧导轨——导轮横梁——控制箱和按钮盒——行程限位调试——箱体护罩——验收交付11确认洞口及产品规格安装前,依据安装任务单和报批确认的防火卷帘安装图检查测量建筑物洞口尺寸、标高以及防火卷帘产品规格、尺寸、型号、确认正确的安装位置;12划线确认建筑洞口及防火卷帘产品和开闭机左或右安装要求无误后,安装施工人员应首先以建筑物标高线施实划线a划出建筑洞口宽度方向中心线;b左右支架中心卷筒轴中心的标高位置线;c左右支架宽度万向固定位置线划线后依据防火卷帘门安装图,对所划线位置进行检验验证其精度允差不大于3mm;13安装左右支架左右支架的安装应按以下步骤要求进行;a根据安装图纸确认安装型式首先确认墙侧安装、墙中安装等安装型式;b清理并找平大小支架与建筑物墙体、柱、梁的安装基准面;当安装形式为墙侧安装时:1建筑有预埋件钢板时应在清理安装基准面后,检查校对预埋件尺寸及形状位置是否与安装图设计相符合,符合设计要求时,则以此为大小支架安装的基准面;2建筑没有预埋件或有预埋件但不符合安装技术要求时,应增设厚度等于或大于大小支架钢板厚度的钢板垫板;依据划线位置用安全适用的膨胀螺栓固定于安装基准位置,膨胀螺栓不少于4个,且其安全系数不小于防火卷帘总重量的5倍;安装基准面应垂直于大小支架;当安装形式为墙中安装肘1安装前首先按设计型号查阅产品说明书和电气原理图,检查表面处理和零附件,并检测产品各部位基本尺寸,检查门洞口是否与卷帘门尺寸相符、导轨、支架的预埋件位置、数量是否正确;2防火卷帘门必须配置温感、烟感、光感报警系统和水幕喷淋系统,出厂产品必须由公安部批准的生产厂家产品;3电动卷帘门安装的工艺流程：弹线确定各部件位置→安装边框→安装电机、减速机→装卷帘轴→安装帘板与轴连接→安装限位→接线、安装电盘试运转→安装导槽→调整限位装置→安装顶箱→试运转、试手动;4安装：测量洞口标高,弹出两轨垂线及卷筒中心线；边框、导槽应尽量固定在预埋铁板上,也可用膨胀螺栓固定,导槽使用M8,边框使用M12螺栓,电动门边框如果是砖墙,需用穿墙螺栓或按图纸要求进行；门帘板有正反,安装时要注意,不得装反；所有紧固零件如螺钉等必须紧固,不准有松动现象；卷帘轴安装时注意轴线的水平,轴与导槽的垂直度；防火卷帘门安装水幕喷淋系统,应与总控制系统联结;安装后进行调试,先手动运行,再用电动机启闭数次,调整至无卡位,阻滞及异常噪声等现象为止,全部调试完毕,安装防护罩,对各种防火性能要求安装好以后进行调试;。
