应用Protel99SE设计电路原理图

  • 格式：pptx
  • 大小：554.06 KB
  • 文档页数：39

下载文档原格式

  / 39

合集下载

Protel99SE教程第3章原理图元件库编辑

Protel99SE教程第3章原理图元件库编辑

Add按钮：加入新的同组元件 Del按钮：删除列表框中选中的元件。 Description按钮：单击该按钮，屏幕弹出图3-4所示的元 件信息编辑对话框，用于设置元件的默认标号、封装形式（可以 有多个）、元件的描述等信息。 Update Schematics按钮：作用是使用库中新编辑的元件更 新原理图中的同名元件。 ⑶Pins区。列出在Component区中选中元件的管脚。
插入图片
• Place|Drawing Tools|Graphic命令或快捷键 • 启动此命令后,出现Image File对话框,找到指定
图片,单击”打开”即插入该图片. • 双击该图片设置其属性 • 按[Tab]键设置其属性. • 单击图片,在其周围出现控点
3.3.3 IEEE工具栏
执行菜单View→Toolbars→IEEE Toolbar，或单击主工具 栏上按钮 ，可以打开或关闭IEEE工具栏。
Name：设置管脚的名称。 Number：设置管脚号。
Orientation下拉列表框：设置管脚的放置方向。 Dot Symbol复选框：选中后管脚末端出现一个小圆圈，代 表该管脚为低电平有效。 Clk Symbol复选框：选中后管脚末端出现一个小三角形， 代表该管脚为时钟信号管脚。 Electrical Type下拉列表框：设置管脚的类型，共有八种 管脚类型，即Input输入型、I/O输入/输出型、Output输出型、 Open Collector集电极开路输出型、Passive无源型、Hiz 三态 输出型、Open Emitter发射极开路输出型、Power电源型。 Hidden复选框：选中后管脚具有隐藏特性，管脚不显示。 Pin Length：设置管脚的长度。 参数设置完毕，单击OK按钮，将管脚移动到合适位置后， 单击鼠标左键，放置管脚。 放置管脚时要注意管脚只有一端具有电气特性，在放置时应 将不具有电气特性的一端（即光标所在端），与元件图形相连。

第二章Protel99SE原理图设计基础

第二章Protel99SE原理图设计基础

2. 使用键盘实现图纸的放大和缩小
• 放大： 按PageUP键，放大绘图区域； • 缩小： 按PageDown键，可以缩小绘图区 域； • 归中： 按Home键，回到工作区中心位置； • 更新： 按End键，刷新当前显示区域； • 移动当前位置： 通过四个方向键来调整实 现。
2.3 图纸属性设置
主要功能
• ：（Edit/Move/Move Selection）移动已 选对象； • ：（View/Toolbars/Drawing Tools）关 闭或打开绘图工具栏； • ：（View/Toolbars/Wiring Tools）关闭 或打开连线工具栏； • ：（Simulate/Setup）打开仿真的选项设 置项；
• 绘制工具分为图形绘制工具和原理图绘制 工具，可以通过菜单命令 View/Toolbars/Drawing Tools和 View/toolbars/Wiring Tools打开和关闭。
4.专用工具
• 一般可以通过主菜单栏的View/Toolbars中的相应条目打 开和关闭。它们有电源与接地工具（Power Objects）， 常用器件工具（Digital Objects），模拟信号源工具 （Simulation Sources），PLD工具（PLD Tools）。
3. 设置图纸的方向
• 对话框左边Options区的Orientation栏用来 设置图纸的方向，横放（图形水平放置） 选Landscape，竖放（图形ቤተ መጻሕፍቲ ባይዱ直放置）选 Portrait。
4. 设置标题栏的类型
• Protel 99 SE提供两种图纸标题栏格式 Standard和ANSI，Standard为普通型， ANSI为美国国家标准类型，可通过对话框 中的Title Block选项决定是否选用。该项选 中后，其右边的下拉菜单才能指定以上两 项标准图纸中的一种。用户也可以按自己 的要求或其他标准重新设计标题栏。

protel 99SE 绘制原理图和PCB图的过程中常遇到的一些问题

protel 99SE 绘制原理图和PCB图的过程中常遇到的一些问题
(3)零件的封装可以在设计电路图时指定，也可以在引进网络表时指定。设计电路图时，可以在零件属性对话框中的Footprint设置项内指定，也可以在引进网络表时也可以指定零件封装。
问题2：导线、飞线和网络有什么区别？
答：(1)导线也称铜膜走线，简称导线，用于连接各个焊点，是印刷电路板最重要的部分，印刷电路板设计都是围绕如何布置导线来进行的。
问题9：敷铜有什么作用，应该注意些什么？
答：敷铜的主要作用是提高电路板的抗干扰能力，如果要对线路进行包导线或补泪滴，那么敷铜应该放在最后进行。铺銅的原则:铺銅一般应该在安全间距的2倍以上.
问题10：补泪滴后再铺铜，有时铺出来的网格会残缺，怎么办？
答：那是因为在补泪滴时设置了热隔离带原因，只需要注意安全间距与热隔离带方式。也可以用修补的办法。
(2)另外在编辑库元件、放置元件管脚时，如果把捕捉栅格精度取得太高，同样也会使得该元件在使用中出现此类似问题。所以，进行库编辑时最好取与原理图编辑相同的栅格精度。
5、ERC报告管脚没有接入信号，试分析可能的原因。
答：可能的原因有：
a、创建封装时给管脚定义了I/O属性；
b、创建元件或放置元件时修改了不一致的grid属性，管脚与线没有连上；
（6）放置其它的元件；
（7）调整各元件的位置；
（8）电路图连线
（9）编辑各元件属性；
（10）ERC检查、调整和修改；
（11）保存
2、用Protel 99 SE绘制图报警器电路的印制电路版图的步骤。
（假设其原理图已知）。参考步骤：
方法1：采用手工布局、布线方法。
（1）打开所设计的库文件***.DDB。
（3）新建印制电路版文件***.PCB；

Protel99SE原理图设计

Protel99SE原理图设计

文件信息选项卡（Organization选项卡） 该选项卡主要用来设置电路原理图的文件信息， 为设计的电路建立档案 内容说明如下： Organization区域：公司或单位的名称 Address区域：公司或单位的地址 Sheet区域：电路图编号,其中包括No.指本张电 路图编号,Total：本设计文档中电路图的数量 Document区域：文件的其它信息，其中包括 Title:本张电路图的标题；No.本张电路图编号； Re设置
执行Tools/Preference 可以对图纸上的格点和光标形 式进行设置

1.执行菜单命令Tools|Preference 2.在Preference对话框中选择Graphical Editing选项卡 3.单击Cursor/Grid Options区域中Cursor选 项的下拉箭头，从中选择光标形式，共 有３项 Large Cursor 90:大十字光标 Small Cursor 90:小十字光标 Small Cursor 45:小45o十字光标

重复上述操作，可加载多个元件库
2.3 放 置 元 件
– 2.3.1 利用浏览器放置元件
在如图2-17所示中的【Browse】选项的下 拉式选框中，选中【Libraries】项。 然后单击列表框中的滚动条，找出元件所 在的元件库文件名，单击鼠标左键选中所需的 元件库；再在该文件库中选中所需的元件。

2.2.4原理图编辑器界面介绍 1.主菜单
File:文件菜单，完成文件方面的操作 Edit:编辑菜单，完成编辑方面的操作．如拷贝、 剪切、选择、移动、查找等 View:视图菜单，完成显示方面的操作。如编辑 窗口的放大与编小、工具栏的显示与关闭、状 态栏和命令栏的显示与关闭等功能 Place:放置菜单，完成在原理图编辑器窗口放置 各种对象的操作

Protel99SE中文教程第四章绘制原理图

Protel99SE中文教程第四章绘制原理图
提示：随着在“关键字过滤栏”中输入的 关键字不同，Place Res2按钮也会发生相应的 变化，如关键字为Cap，则按钮变成Place Cap， 元件放置方法相同。
图4.40 放置元件
4.3.3 调整布局
（1）完成元件移动操作。 （2）完成元件旋转操作。 （3）完成元件翻转操作。
提示：元件符号沿绘图页面的横轴（X） 轴或纵轴（Y）轴方向作水平和垂直翻转， 也称为镜像翻转。在翻转过程中，只是元件 符号发生方向变化，各项标注的方向不发生 变化。元件的旋转也是如此。
在绘制过程中还要进行许多编辑操作，即包括通 常的移动、复制、粘贴等编辑，也包括各类元器件的 属性编辑，必要时，还要进行自定义元件的操作，此 外，系统设置、页面设置、模板设置等软件应用的专 业知识对绘原理图也起着重要的作用。
图4.1 设计原理图的常规流程图
创建项目文件和原理图文件 设置图纸参数 调入元件库 放置各类元器件 进行布局和布线
4.3.1 准备工作
在D盘上新建一个Temp文件夹用于存放新 建的原理图文件。
进入Protel DXP的集成设计环境，由于是 绘制已有的电路图而不做任何其它后续工作， 可以不建立项目文件直接建立自由原理图文件， 执行菜单命令File | New | Schematic，建立自由 原理图文件。在原理图文件中对页面参数进行 必要的设置，填写图纸设计有关信息。
文件保存和打印输出
4.1.2 常规设计步骤
启动Protel DXP，新建设计项目是设计图 纸的第一步操作，当然并不是一定要建立项目 文件后才可以建立原理图文件，即使没有项目 文件，也可以利用原理图编辑器建立一个自由 的原理图文件（Free Schematic Sheets），保存 后它不属于任何项目。这种功能，在只想画出 一张原理图而不做任何其他后续工作时，显得 比较方便。以后如果需要时，仍然可以把这个 原理图文件添加到其它项目文件中去。

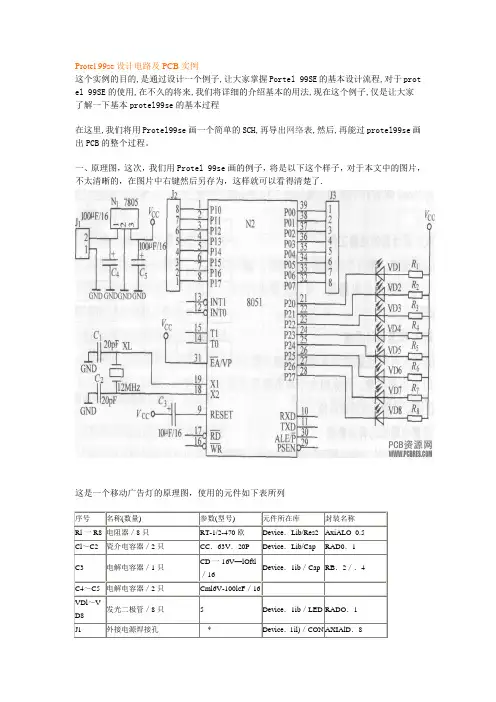

Protel 99se设计电路及PCB实例

Protel 99se设计电路及PCB实例

Protel 99se设计电路及PCB实例这个实例的目的,是通过设计一个例子,让大家掌握Portel 99SE的基本设计流程,对于prot el 99SE的使用,在不久的将来,我们将详细的介绍基本的用法,现在这个例子,仅是让大家了解一下基本protel99se的基本过程在这里,我们将用Protel99se画一个简单的SCH,再导出网络表,然后,再能过protel99se画出PCB的整个过程。

一、原理图，这次，我们用Protel 99se画的例子，将是以下这个样子，对于本文中的图片，不太清晰的，在图片中右键然后另存为，这样就可以看得清楚了.这是一个移动广告灯的原理图，使用的元件如下表所列序号名称(数量) 参数(型号) 元件所在库封装名称Rl一R8 电阻器／8只RT-1/2-470欧Device．Lib/Res2 AxiALO 0.5Cl～C2 瓷介电容器／2只CC．63V．20P Device．Lib/Cap RAD0．1C3 电解电容器／1只CD一16V—lOftl／16Device．1ib／Cap RB．2／．4C4～C5 电解电容器／2只Cml6V-100lcF／16VDl～VD8发光二极管／8只 5 Device．1ib／LED RADO．1 J1 外接电源焊接孔* Device．1il)／CON AXIAlD．82>J2～J3 >8针插座* Device．1ⅣCON8 SIP8XL 晶体／1只12MHz Device.lib/CRYSTAL．RADO．2Nl 三端稳压／1只7805 Device.lib/CON3 T0—92BN2 单片机／1片8051 InteL／D—intel．1ih／'8051DIP40一、用Portel 99se/98原理图，这次，我们用Protel 99se画的例子，将是以下这个样子，对于本文中的图片，不太清晰的，在图片中右键然后另存为，这样就可以看得清楚了.(1)绘制原理图1)设置图纸大小—启动Protel 98一单击界面左边“EDA选项卡”中的【Sch】项(或者菜单栏中File—New—Sch图标)一获得默认B型工程图纸。

Protel 99 SE 原理图环境设置

Protel 99 SE 原理图环境设置

第一单元原理图环境设置1.图纸设置第1步：启动Protel99SE，选择File︱New命令，打开New Design Database对话框，如图1-1A所示。

图1-1A第2步：单击按钮，打开Save As对话框，如图1-1B所示。

如图1-1B第3步：首先在“保存在”下拉列表中选择并进入到用户文件夹中。

然后单击按钮，打开DDB编辑环境，如图1-1C所示。

第4步：选择File︱New命令，打开New Document对话框，如图1-1D所示。

图1-1C图1-1D第5步：在图1-1C中创建一个原理图文件，默认名为Sheet1.sch，如图1-1E所示，有2种方法。

方法1：双击图1-1D中的Schematic Document图标。

方法2：双击图1-1D中的Schematic Document图标，再单击按钮。

图1-1E第6步：在图1-1E中，修改原理图文件名，有2种方法。

方法1：单击Sheet1.sch图标，选择Edit︱Rename 命令。

在原理图默认名上直接输入X1-01.sch。

方法2：右击Sheet1.sch图标，打开快捷菜单，选择Rename选项。

在原理图默认名上直接输入X1-01.sch。

最终效果如图1-1F所示。

第7步：双击新建的X1-01.sch图标，进入原理图编辑环境，如图1-1G所示。

图1-1G第8步：在图1-1G中，选择Design︱Options命令，打开Document Options对话框，如图1-1H所示。

图1-1H第9步：在Sheet Options选项卡的Standard Style下拉列表中选择图纸类型为A，如图1-1I所示。

图1-1I第10步：在Sheet Options选项卡的Orientation下拉列表中选择Landscape选项，如图1-1J 所示。

图1-1J第11步：在在Sheet Options选项卡中，单击Sheet Color颜色框，打开Choose Color对话框，如图1-1K所示。

1步1步教你用Protel99SE画电路图

1步1步教你用Protel99SE画电路图

一步一步教你用Protel99SE画电路图2010-02-21 08:08:56 阅读262 评论0 字号：大中小Protel99SE已安装在中文WindowsXP下，可以正常运行。

电路板制板厂家,关于PCB的参数的一般设置:用Protel 99SE画图.Via 常规：外径，孔径；最小极限：外径，孔径。

元件焊盘常规：外径，孔径；最小极限：外径，孔径。

信号线宽常规：线宽10mil，最小8mil。

电源线常规：50mil - 60mil。

边到边安全间隔10mil。

元件标号常规字高到, 线宽10mil。

敷铜Rule/Clearance=50mil, Polygone: length=3mil, Grid Size=20mil, Track width=25mil, Net=GND.一、Protel99SE之一些在各种图编辑中的共同使用要点在Protel99SE中,在使用鼠标右键功能时,必须非常快速地在鼠标右键Click，才能弹出右键菜单。

稍慢一些菜单就弹不出来，这与一般软件不同，要特别注意。

在Protel99SE中,为方便使用自定义画图HotKeys和工具条及菜单, 可在原理图编辑界面下分别定义SDC_SchHotKeys,SDC_SchToolbars,SDC_SchMenus,而在原理图库文件编辑中可通过在Customize中的Menu功能中直接Import前面在原理图编辑中定义的SDC_SchHotKeys,SDC_SchToolbars,SDC_SchMenus.同样, 在PCB编辑界面下分别定义SDC_PcbHotKeys,SDC_PcbToolbars,SDC_PcbMenus, 而在原理图库文件编辑中可通过在Customize中的Menu功能中直接Import前面在PCB图编辑中定义的SDC_PcbHotKeys,SDC_PcbToolbars,SDC_PcbMenus.二、Protel99SE之原理图SCH制作使用要点□ 从原理图生成元件清单时,可以在Protel格式的BOM文件中调整各列宽度,一般以各列标题或各列内容中最宽的为准。

电路原理图与电路板设计Protel 99SE教程

电路原理图与电路板设计Protel 99SE教程

《计算机辅助电路设计》实验指导书实验一：熟悉PROTEL99原理图设计环境一、实验目的及要求：1.掌握建立设计数据库、进入原理图编辑器的方法；2.熟悉设置原理图设计环境的方法；3.熟悉原理图管理器、元件库管理器的功能。

二、实验内容：1.启动Protel 99,在D盘新建一个文件夹,用自己的班级和学号命名,并在文件夹中建立一个名为MyDesign1.ddb数据库。

2.在内容1的基础上,建立名为Firstsch的原理图,并进入原理图设计窗口。

3.熟悉设计管理器、元件库管理器的功能。

4.设置原理图设计环境。

三、实验步骤：（一）安装与启动Protel 99SE运行Protel99 SE光盘上的setup.exe,根据提示安装，系列号：Y7ZP-5QQG-ZWSF-K858；桌面快捷方式或开始菜单\程序\Protel 99\Protel 99SE启动程序。

（二）新建数据库文件1．最小化Protel 99SE程；2．在D盘建立一个文件夹，用自己的班级和学号命；3．执行菜单命令：File/New；4．在Location（位置）页面的Database File Name栏输入“MyDesign1.ddb”；5．点击Location（位置）页面的Browse更改存盘路径为”D 盘建立的文件夹”；6.可以在Password页面输入密码，也可以不输入；7.点击“OK”，创建“MyDesign1.ddb”设计数据库文件，并将其存入到“D 盘建立的文件夹”；8.观察工作区左边的设计管理器“Explorer”,在树形目录结构中列出了“MyDesign1. ddb”设计数据库文件；9.点击设计管理器“Explorer”中“MyDesign1.ddb”设计数据库文件左边的“+”，可以看到“MyDesign1.ddb”文件包含三个默认的文件夹，与工作区中的三个文件夹对应。

(三)新建原理图文件并进入原理图编辑器1．执行菜单命令：File/New（新建文件），就出现了新建（各种）文件的对话框；2．在对话框中选“Schematic document”,单击”OK“，建立原理图文件，默认名称为”sheet1“，此时“sheet1”为绿色选中状态；3．在名称“sheet1”为绿色选中状态时，更改原理图文件名称为”Firstsch”,或正常情况下单击文件名称，过一秒钟“sheet1”为绿色选中状态，更改原理图文件名称为”Firstsch”；4.双击“Firstsch”图标，进入原理图编辑器；5.点击工作区顶端的窗口标签，可以完成不同窗口间的切换，在窗口标签上单击鼠标右键，选择第一项，可以关闭窗口；（四）原理图设计环境设置1.显示状态栏Protel99SE默认的绘图环境状态栏应该是存在的，如果没有，执行菜单命令：View视图/Status Bar状态栏。

Protel99SE教程第2章绘制电路原理图

Protel99SE教程第2章绘制电路原理图
原理图绘制步骤239元件布局231新建文件2310线路连接232设置原理图环境参数2311编辑元件属性233设计图纸设置2312放置文字说明234栅格设置2313总线和网络标号的使用235绘制原理图工具2314放置电路的io端口236设置元件库2315绘制电路波形237放置元件2316文件的存盘与退出238放置电源和接地符号10利用protel99se进行电路设计可分为3个步骤第一是绘制电路原理图第二是根据原理图产生网络表第三是印制电路板设计
双击原理图文件图标，进入图2-2所示的原理图编辑界面。
2.3.2 设置原理图环境参数
电路原理图的常规环境参数设置通过”Schematic”选项卡来实现， 执行Tools -> Preferece菜单命令，或在编辑窗口中单击鼠标右键， 在弹出的右键快捷菜单中执行”Preference”命令，将会打开“原理图 优先设定”对话框。如图所示。
Cursor Type用于设置光标类型， 有大十字、小十字和小45度三种。
Visable Grid用于设置栅格形状， 有Dot Grid（点状栅格）和Line Grid （线状栅格）两种。
图2-5 光标/栅格形状设置
返回 20
2.3.5 绘制原理图工具
SCH99SE 中 提 供 有 绘 制 原 理 图 的 工 具 ， 这 些 功 能 按 钮 与 Place 菜 单 下 的 相 应 命 令 功 能 相 同 ， 执 行 菜 单 View→Toolbars→Wiring Tools可以打开绘制原理图工具，该 工具栏中各按钮的功能详见表2-2。
• ⑶如果想卸载某个已加载的元件库文件，可 以在“Selected Files”里选择要卸载的元件库 文件，点击“Remove”按钮，则文件名将在 “Selected Files”区域消失，元件库被卸载。 双击该库文件，也可实现元件库的卸载。

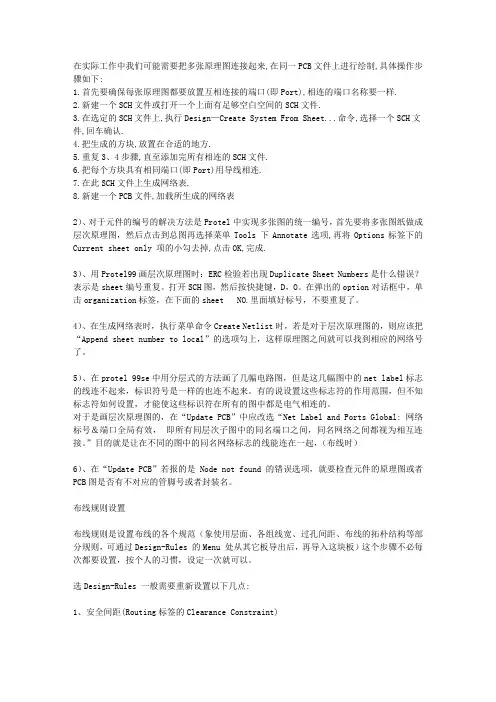

Protel99 画层次原理图、多Part元件的绘制方法

Protel99 画层次原理图、多Part元件的绘制方法

在实际工作中我们可能需要把多张原理图连接起来,在同一PCB文件上进行绘制,具体操作步骤如下:1.首先要确保每张原理图都要放置互相连接的端口(即Port),相连的端口名称要一样.2.新建一个SCH文件或打开一个上面有足够空白空间的SCH文件.3.在选定的SCH文件上,执行Design—Create System From Sheet...命令,选择一个SCH文件,回车确认.4.把生成的方块,放置在合适的地方.5.重复3、4步骤,直至添加完所有相连的SCH文件.6.把每个方块具有相同端口(即Port)用导线相连.7.在此SCH文件上生成网络表.8.新建一个PCB文件,加载所生成的网络表2）、对于元件的编号的解决方法是Protel中实现多张图的统一编号，首先要将多张图纸做成层次原理图，然后点击到总图再选择菜单Tools 下Annotate选项,再将Options标签下的Current sheet only 项的小勾去掉,点击OK,完成.3）、用Protel99画层次原理图时：ERC检验若出现Duplicate Sheet Numbers是什么错误？表示是sheet编号重复。

打开SCH图，然后按快捷键，D，O。

在弹出的option对话框中，单击organization标签，在下面的sheet NO.里面填好标号，不要重复了。

4）、在生成网络表时，执行菜单命令Create Netlist时，若是对于层次原理图的，则应该把“Append sheet number to local”的选项勾上，这样原理图之间就可以找到相应的网络号了。

5）、在protel 99se中用分层式的方法画了几幅电路图，但是这几幅图中的net label标志的线连不起来，标识符号是一样的也连不起来。

有的说设置这些标志符的作用范围，但不知标志符如何设置，才能使这些标识符在所有的图中都是电气相连的。

对于是画层次原理图的，在“Update PCB”中应改选“Net Label and Ports Global: 网络标号＆端口全局有效，即所有同层次子图中的同名端口之间，同名网络之间都视为相互连接。

Protel99SE高级教程,电路图绘制,PCB绘制,高级设置,英文翻译

Protel99SE高级教程,电路图绘制,PCB绘制,高级设置,英文翻译

425130011 0010 1010 1101 0001 0100 101112.1.1电路原理图的设计步骤 2.1.1 印刷电路板设计的一般步骤 2.1.22.1.2 电路原理图设计的一般步骤2.2 图纸设置2.2.1 Document Options 对话框2.2.22.2.2 图纸的大小与形状 2.2.3 图纸的网格2.2.42.2.4 图纸颜色 2.2.52.2.5 图纸边框 2.2.6 图纸标题栏2.3 光标设置2.4 设置对象的系统显示字体2.5 设置对话框字体4532425130011 0010 1010 1101 0001 0100 101132.1.1电路原理图的设计步骤2.1.1 印刷电路板设计的一般步骤电路原理图设计（Sch ）：利用Protel Protel 99 SE99 SE 的原理图设计系统，绘制完整的、正确的电路原理图。

产生网络表：根据电路原理图产生元件连接关系的文本文件。

印刷电路板设计（PCB ）：根据电路原理图，进行印刷电路板的设计。

电路原理图设计产生网络表印刷电路板设计425130011 0010 1010 1101 0001 0100 101142.1.2 电路原理图设计的一般步骤开 始图纸设置加载元件库425130011 0010 1010 1101 0001 0100 101152.2 图纸设置2.2.1 Document Options 对话框图纸设置主要是在Document Options 对话框中进行。

欲打开Document Options 对话框，首先要新建或打开一个原理图文件。

第一种方法（新建原理图文件）：① 在视图窗口打开Documents文件夹。

② 在窗口的空白处单击鼠标右键，在快捷菜单中选择New 。

（如右图）图 2.2 新建文件的步骤425130011 0010 1010 1101 0001 0100 10116③ 系统弹出New Document 对话框，在对话框中选择 Schematic DocumentSchematic Document 图标，而后单击Ok 按钮。

protel 99SE原理图教程

protel 99SE原理图教程
操作系统 Ｍicrosoft Windows NT 4.0 或以上版本（含中文版）。 Ｍicrosoft Windows 98/95 或以上版本（含中文版）。
1 初识Protel 99SE 1.1 启动Protel 99SE
启动Protel 99SE菜单命令
Protel 99SE启动画面
7
1 初识Protel 99SE 1.1 Protel 99SE设计浏览器
设计浏览器
8
1.2Protel 99SE的文件存储方式
1.新建的设计数据库文件
执行菜单命令【File】/【New】，系统打开【New Design Database】 （新建设计数据库文件）对话框，如下图所示 。
Protel 99SE系统为 用户了提供两种可选 择的文件存储方式， 即【Windows File System】（文档方 式）和【MS Access Database】（设计数 据库方式）。
2.启动原理图编辑器
第一步：双击新建数据库设计文件中的 新建的原理图设计文件放置在该文件夹下。
图标，打开该文件夹，将
第二步：执行菜单命令【File】/【New…】，打开【New Document】（ 新建设计文件）对话框，如下图所示 。
12
1.3 启动原理图编辑器Protel Schematic 99SE
23
1.4.2 载入原理图库
第六步：单击
按钮，结束添加库文件操作，则添加原理图库后的
原理图管理窗口，如下图所示 。
24
工作元件库
放置元件
1.4.2元件库管理面板
元件清单
查找元件
元件数据
返回
1.4.2 载入原理图库
【Protel DOS Schematic Libraries.ddb】：该库文件包含一些通用的集 成电路元器件，在该设计数据库文件中还包括了多个原理图库文件， 如下图所示。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

在原理图中，各对象之间的电气连接用Wiring Tools
工具栏中的
这三个工具进行连接。其中绝大多数
用导线连接，也要用到总线及总线分支线连接。电气
连接可以是原理图中直接的物理导线连接；也可以是
网络标号之间的逻辑连接。网络标号名称相同的表示
电气连接在一起。总线、总线分支线和网络标号需配
合使用。其常见电气连接方式有以下一些：
Tab：
设计对象处于悬浮状态时，进行属性设置。
X：
设计对象处于悬浮状态时，左右镜像翻转。
Y：
设计对象处于悬浮状态时，垂直镜像翻转。
2. 3 原理图设计（基础篇）
2.3.5 一些常用热键
Spacebar： 设计对象处于悬浮状态时，逆时针旋转90o。
rl-TAB： 在Protel 99SE设计环境下进行多个打开的文件 之间切换
DIODE
XTAL1 4.000MHZ
图2.11 放置电气对象 指示对象工具
图2.12 放置绘制对象工具
DS? 1 a DPY 2b a 3 cf b 4d g 5 ee c 6f d 7 g [LEDgn]
DPY_7-SEG
U?A 1
3
2
7
A0
74F00 U?
A1
2
A2
6
3
8
1
DIS
OS
4
EL2070
结束
图 2.14 设计原理图流程
2. 3 原理图设计（基础篇）
2.3.3 原理图设计 1. 放置设计对象及对象属性编辑 2. 对象版面布局 3. 连接导线 4. 总线及网络标号 5. ERC及修改 6. 建立网络表及报表的生成
7. 存盘，输出
2. 3 原理图设计（基础篇）
2.3.4 原理图中常见的电气连接方式
2．2．3 设计环境设置 1. 通过Document Options窗口设置图纸、栅格和标题栏等
图 2.8 Document Options窗口
2. 2 Protel99 SE基础知识
2.2.2 设计环境设置 2.通过Tool→ Preferences窗口设置原理图图形编辑环境
图2.9 “Organization”对话框
(a)
(b)
图2.2 原理图设计管理器(a)文档浏览器；(b)元件库管理器
2．2 Protel99 SE基础知识
2．2．2 设计管理器 的使用 1． 设计数据库的新建、打开、关闭、删除 操作 2 ．设计数据库中文件的打开、复制、更名、删除操作 3 ．增加、删除防问成员、删除设计成员以及权限设置修改
图2.3 新建设计数据库
图2.4 设置新建设计数据库密码
2．2 Protel99 SE基础知识
2．2．2 设计管理器 的使用 3 ．增加、删除防问成员、删除设计成员以及权限设置修改
图2.5 增加设计数据库新成员
图2.6 新成员属性对话框
图2.7 成员权限设置修改对话框
2．2 Protel99 SE基础知识
2. 2 Protel99 SE基础知识
2.2.2 设计环境设置 3. 通过设计管理器的浏览管理器设置元器件库
图2.10 添加移去元器件对话框
2. 3 原理图设计（基础篇）
2.3.1 原理图设计对象
Protel 99SE原理图设计对象分为三类： 电气对象、绘制对象和指示对象
D?
R1
C1
100K
10uf
Ctrl+Delete： 删除。
2．2 Protel99 SE基础知识
2．2．1 进入Protel99 SE原理图设计环境 1 ． Protel99 SE 原理图编辑器主窗口界面
设计 管理器
标题栏
菜单栏 工具栏
状态栏 命令栏
图2.1 Protel99 SE 原理图编辑器主窗口
编辑区
2．2 Protel99 SE基础知识
2 ．设计管理器
1． C/S体系结构 2 ．智能技术 3 ．综合设计数据库 4 ．设计管理器
2.1 概述
5．网络设计组及访问权限 6 ．同步设计 7 ．帮助系统 2.1.3 Protel99 SE 的基础知识
1． Protel99 SE的运行环境 2 ．Protel99 SE的安装 3 ．Protel99 SE的文件组成 4 ．Protel99 SE的文件类型
2. 3 原理图设计（基础篇）
2.3.5 一些常用热键
在原理图的编辑过程中，大多是用鼠标操作，但在熟
练的情况下使用键盘快捷键可大大提高效率，起到事半公
倍作用。以下是一些常用原理图编辑的快捷键，供大家参
考和掌握。
PgUp： 放大视图。
PgDn： 缩小视图。
Home： 以光标为中心重画视图。
End：
刷新视图。
Ctrl+Backspace：恢复操作。
Alt+Backspace： 撤销操作。
Ctrl+PgUn： Ctr+lHome： Shift+Insert： Ctrl+Insert：
全屏幕显示电路及所有对象。 将光标跳回原点。 粘贴。
拷贝。
2. 3 原理图设计（基础篇）
2.3.5 一些常用热键
Shift+Delete： 剪切。
图2.13 常见电气对象
VCC
out C? CAP
2. 3 原理图设计（基础篇）
2.3.2 原理图设计流程
开始
启动 Protel99 SE 新建设计数据库 及原理图文件 设计环境设置 放置设计对象 编辑对象属性 对象版面布局 连接导线 电路标注
ERC 电气规则检测
修改 建立网络表 输出各种报表
存盘 打印输出
元件引脚与元件引脚之间的连接。
连线与元件引脚之间的连接。
连线与连线之间的连接。
连线与端口之间的连接。
2. 3 原理图设计（基础篇）
2.3.4 原理图中常见的电气连接方式
网络标号与总线之间的连接（用总线分支线）。 网络标号与连线之间的连接（在连线上放置网络标号 就相当于连线和网络标号连在一起）。 连线与层次图中方块电路端口之间的连接。 原理图中端口与端口之间的连接。 层次图中方块电路端口与端口之间的连接。 连线与电源或地端的连接（也可认为是网络标号）。 上述连接开式看似很多，但究其本质而言均属于管脚 与管脚之间的连接。
2.1 概述
2.1.1 Protel99 SE的主要功能 1． 电路原理图设计—Schematic 99SE 2． 印制板图设计—PCB99SE 3． 元器件库编辑—Schematic Library ，PCB Library 4． 信号完整性分析与电路逻辑仿真 5． 可编程逻辑设计PLD
2.1.2 Protel99 SE的主要特性
