德力西行程开关技术参数
德力西是一家知名的电气设备制造商，其行程开关（Limit Switch）是其中的一种产品。
以下是德力西行程开关的一般技术参数：
1. 额定电流（Rated Current）：通常在几安培（A）范围内，表示允许通过开关的最大电流。
2. 额定电压（Rated Voltage）：通常以伏特（V）为单位，表示开关设计用于操作的电压范围。
3. 动作方式（Actuation Type）：可以是手动、弹簧归位或者滚动式等不同的方式，用于触发开关的动作。
4. 触发力（Actuation Force）：开关所需施加的力量才能触发开关动作。
5. 接点类型（Contact Type）：可以是正常闭合（NO）、正常断开（NC）或双刀双掷（DPDT）等不同类型的接点配置。
6. 电气寿命（Electrical Life）：表示在额定负载下，开关的预期使用寿命，通常以操作次数计算。
7. 环境保护等级（IP Rating）：表示开关的防尘和防水能力，常见的等级有IP65、IP67等。
8. 工作温度范围（Operating Temperature Range）：开关可靠工作的温度范围。
需要注意的是，以上参数仅为一般参考值，实际的技术参数可能因产品
型号、规格和应用领域而有所不同。
建议在购买德力西行程开关时，查阅相关产品手册或者联系供应商以获取准确的技术参数。
教师工作台
学生台
学生台
学生学生台
学生
任务书
.
知识拓展：
按钮帽外观的表示意义：.
.
.
.
2）符号.
19
L X
“1”能自动复位，“2”不能自动复位。
“0”直动式，“1”滚轮在传动杆内侧
“2”滚轮在传动杆外侧
“3”滚轮在传动杆凹槽内或内外各一
“0”无滚轮，“1”单滚轮，“2”双滚轮
“k”开启式
设计序号
行程开关
主令电器
学生活动：
（理解接近开关的含义、作用、特点、分类）
接近开关又称无触点行程开关，它是一种非接触型的检测装置。
1）、作用：可以代替行程开关完成传动装置的位移控制和限位保护，还广泛用于
.。

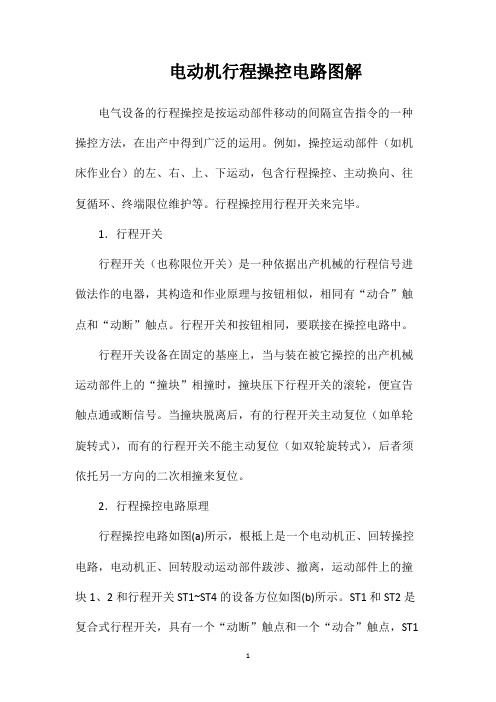

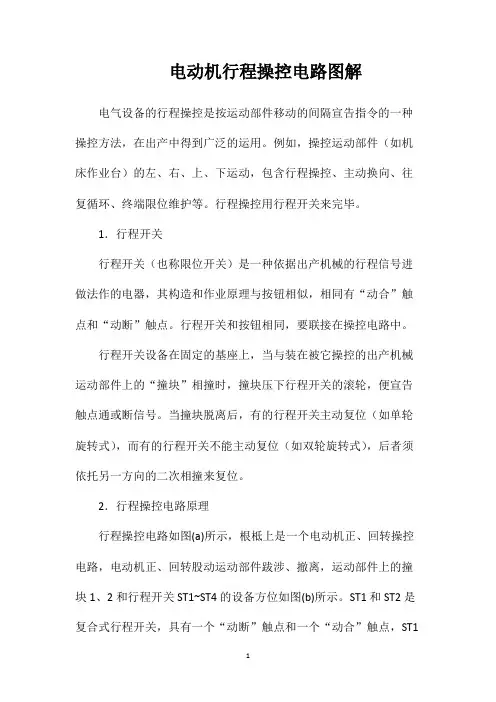

电动机行程操控电路图解电气设备的行程操控是按运动部件移动的间隔宣告指令的一种操控方法，在出产中得到广泛的运用。
例如，操控运动部件（如机床作业台）的左、右、上、下运动，包含行程操控、主动换向、往复循环、终端限位维护等。
行程操控用行程开关来完毕。
1．行程开关
行程开关（也称限位开关）是一种依据出产机械的行程信号进做法作的电器，其构造和作业原理与按钮相似，相同有“动合”触点和“动断”触点。
行程开关和按钮相同，要联接在操控电路中。
行程开关设备在固定的基座上，当与装在被它操控的出产机械运动部件上的“撞块”相撞时，撞块压下行程开关的滚轮，便宣告触点通或断信号。
当撞块脱离后，有的行程开关主动复位（如单轮旋转式），而有的行程开关不能主动复位（如双轮旋转式），后者须依托另一方向的二次相撞来复位。
2．行程操控电路原理
行程操控电路如图(a)所示，根柢上是一个电动机正、回转操控电路，电动机正、回转股动运动部件跋涉、撤离，运动部件上的撞块1、2和行程开关ST1~ST4的设备方位如图(b)所示。
ST1和ST2是复合式行程开关，具有一个“动断”触点和一个“动合”触点，ST1
用来堵截正转操控电路，ST1用来闭合回转操控电路；相应地，ST2用来堵截回转操控电路，ST2用来闭合正转操控电路，这么，行程开关在撞块1、2的碰击下，便可操控电动机正、回转，股动运动部件跋涉、撤离。
行程开关ST3和ST4具有一个“动断”触点，当撞块碰击行程开关ST1或ST2，而ST1或ST2因为缺陷没有动作时，运动部件按正本的方向持续运动，使撞块碰击ST3或ST4，堵截操控电路，并使电动机接连，然后起到终端限位维护的效果。
图三相沟通电动机的行程操控电路。
常用的主令电器介绍主令电器是用来闭合和断开控制电路，用以控制电力拖动系统中电动机的启动、停止、制动及调速等。
主令电器可直接作用于控制电路，也可以通过电磁式电器间接作用于控制电路。
在控制电路中由于它是一种专门发布命令的电器，故称为主令电器。
主令电器不允许分合电路。
主令电器应用广泛、种类繁多。
按其作用可分为控制按钮、行程开关、万能转换开关、主令控制器及其他主令电器（如脚踏开关、钮子开关、紧急开关）等。
1、控制按钮控制按钮简称按钮，是一种结构简单、适用范围广泛的手动主令电器，在控制电路中做远距离手动控制电磁式电器用，也可以用来转换各种信号电路和电气联锁电路等。
控制按钮按用途和结构的不同，分为起动按钮、停止按钮、复合按钮等。
起动按钮带有常开触头，手指按下按钮帽，常开触头闭合；手指松开，常开触头复位。
起动按钮的按钮帽采用绿色。
停止按钮常带有常闭触头，手指按下按钮帽，常闭触头断开；手指松开，常闭触头复位。
停止按钮的按钮帽采用红色。
复合按钮常带有常开触头和常闭触头，手指按下按钮帽，先断开常闭触头再闭合常开触头；手指松开，常开触头和常闭触头先后复位。
2、行程开关按照生产机械的行程发出命令以控制其运行方向或行程长短的主令电器，称为行程开关。
若将行程开关安装于生产机械行程终点处，以限制其行程，则称为限位开关或终点开关。
在实际生产中，将行程开关安装在预先安排的位置，当装于生产机械运动部件上的模块撞击行程开关时，行程开关的触点动作，可实现电路的切换。
因此，行程开关是一种根据运动部件的行程位置而切换电路的电器。
行程开关广泛用于各类机床和起重机械，控制其行程、进行终端限位保护。
由于半导体元件的出现，产生了一种非接触式的行程开关，这就是接近开关。
接近开关是一种无须与运动部件进行机械直接接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（PLC）装置提供控制指令。
主令电器之按钮开关限位开关转换开关主令电器是指用来发布操作命令、接通和分断控制电路的电器。
主令电器只适合应用于控制电路中，不适合应用于主电路中。
主令电器种类繁多，按照用途的不同可以分为控制按钮、行程开关、接近开关和万能转换开关等。
一、控制按钮控制按钮简称按钮，它是一种结构简单且使用广泛的主令电器，主要用于手动发出控制信号。
按钮一般由按钮帽、复位弹簧、桥式触点和外壳等部分组成，其结构示意图和实物图如图1所示。
图1 按钮结构示意图和实物图a)结构示意图 b)实物图操作时，当控制按钮按下，桥式动触点就向下运动，其常闭触点先断开，然后常开触点闭合。
当控制按钮松开时，在复位弹簧的作用下，桥式动触点向上运动，其常开触点先断开，然后常闭触点闭合。
按钮触点动作的时间差特性在触点竞争的应用中起关键作用。
提示：一般红色按钮帽表示停止，绿色按钮帽表示起动。
控制按钮根据结构不同分为按钮式（自复式）、自锁式、指示灯式（按钮帽内装有信号灯）、旋钮式（旋转切换操作）、钥匙式（必须插入钥匙方可操作，防止误动作）、紧急式（突出的红色蘑菇头）等。
控制按钮的图形和文字符号如图2所示。
图2 按钮的图形和文字符号按钮LA38-11D命名的含义：LA38代表按钮型号；11代表触点数，第一个1表示有1个常开触点，第二个1表示有1个常闭触点；D代表带灯型。
二、行程开关行程开关又叫位置开关或限位开关，与控制按钮的工作原理基本相同。
行程开关靠机械运动部件的撞块碰压，使其触点动作，进而向控制电路发出控制命令，控制生产机械的运动方向、限位保护及行程长短。
其本质是将机械位移信号转换为电信号，以实现对机械的电气控制。
从结构看，行程开关由操作头（推杆）、触点系统和外壳三部分组成。
操作头是行程开关的感测部分，它接收机械结构发出的动作信号，并将此信号传递到触点系统。
触点系统是行程开关的执行部分，它将操作头传来的机械信号，通过本身的转换动作转换为电信号，输出到有关控制电路，使之能按需要做出必要的反应。
行程开关用途行程开关是一种常见的电子开关设备，主要用于控制电路的通断。
它在电路中起到开关的作用，可以将电流接通或断开，实现电器设备的启动和停止。
行程开关具有广泛的应用领域，可以用于家庭、商业和工业等各个领域的电路控制。
它可以被用作灯光开关、电器开关、电机启停开关等。
在家庭中，我们经常使用的电灯开关就是一种行程开关。
行程开关的主要作用是控制电路的通断。
当我们需要打开或关闭电器设备时，只需将行程开关上的按钮按下或弹起即可实现电路的通断。
行程开关的操作非常简单，只需轻轻按下或弹起按钮，就可以实现电器的开启或关闭。
行程开关的原理是通过按钮按下或弹起来实现电路的通断。
行程开关内部有一对可移动的接点，当按钮按下时，接点闭合，电流通过；当按钮弹起时，接点断开，电流中断。
通过按钮的按下和弹起，我们可以轻松地控制电路的通断，实现电器的启动和停止。
行程开关的设计和制造非常精细，具有较高的质量和可靠性。
它通常采用优质的材料制成，具有耐用性和稳定性。
行程开关的外壳通常由阻燃材料制成，具有良好的绝缘性能，可以保证安全使用。
行程开关的安装也非常简单。
通常情况下，我们只需将行程开关安装在需要控制的电器设备旁边，然后将电源线连接到行程开关上即可。
在安装过程中，我们需要确保电源线的接线正确，以免造成电路故障或电器设备损坏。
行程开关在日常生活中的应用非常广泛。
在家庭中，我们可以使用行程开关来控制电灯的开关，实现灯光的亮灭。
在商业场所，行程开关可以用于控制空调、热水器等电器设备的启停。
在工业领域，行程开关可以用于控制生产线上的设备，实现自动化生产。
行程开关是一种非常实用的电子开关设备，可以方便地控制电路的通断，实现电器设备的启动和停止。
它的设计和制造具有较高的质量和可靠性，安装和使用也非常简单。
行程开关在家庭、商业和工业等各个领域都有广泛的应用，为我们的生活和工作带来了便利和效益。
主令电器第一章电气控制基础主讲人：陈炜主令电器：自动控制系统中用于发送动作指令的电器。
常用来控制电动机的起动、停车、调速及制动等。
常用的主令电器：按钮、行程开关接近开关、脚踏开关万能转换开关、主令控制器等❍按钮❍按钮结构：由按钮帽、复位弹簧、触点和外壳等组成。
按钮帽触点系统复位弹簧按钮帽触点系统连接件❍按钮❍触点动作特点：先断后合常开触点静触点金属推杆常闭触点静触点触点弹簧❍按钮❍触点动作特点：先断后合按钮帽下压按钮帽松开❍按钮❍按钮种类❍按结构分：揿钮式、紧急式、钥匙式、旋钮式、带灯式等。
❍按颜色分：红、绿、黄、黑、蓝等。
❍按钮选择：依据使用场所，选择按钮帽的形状、颜色和触点数量。
❍按钮❍按钮符号❍行程开关❍行程开关作用：运动部件的位置检测和限位保护。
❍行程开关结构：由金属推杆、触点系统等部分组成。
❍行程开关❍行程开关分类：直动式、滚轮式、微动式等等。
直动式滚轮式、微动式❍行程开关❍行程开关符号❍接近开关接近开关是一种非接触式的位置检测开关。
❍接近开关结构：由感应头、高频振荡器、放大器和外壳组成。
❍接近开关类型：电感式、电容式。
❍接近开关❍电感式接近开关：它的感应头是一个具有铁氧体磁心的电感线圈，只能用于检测金属物体。
当金属块接近感应头时，金属中产生的涡流吸收了振荡的能量，使振荡减弱以至停振，因而产生振荡和停振两种信号，经整形放大器转换成二进制的开关信号。
❍电容式接近开关：它的感应头是一个圆形平板电极，与振荡电路的地线形成一个分布电容，当有物体接近感应头时，电容量增大而使振荡器停振，经整形放大器后输出二进制的开关信号。
电容式接近开关既能检测金属，又能检测非金属及液体。
❍光电开关光电开关是一种非接触式的位置检测开关。
❍光电开关结构：由发射器、接收器和检测电路三部分组成。
❍光电开关❍光电开关类型：对射式、反射式对射式光电开关：发射器和接收器是分离在两侧，装在两个外壳中。
当无遮挡物时，接收器能够接收到发射器发出的红外线，触点动作；当有物体挡住时，接收器便接收不到红外线，触点复位。
常用的主令电器有哪几种？常用的主令电器有按钮、行程开关、万能转换开关、主令掌握器等。
主令电器是用来接通和分断掌握电路以发布命令、或对生产过程作程序掌握的开关电器。
它包括掌握按钮(简称按钮)、行程开关、主令开关和主令掌握器等。
另外还有踏脚开关、接近开关、倒顺开关、紧急开关、钮子开关等。
(1)按钮开关：是一种手动操作且可以自动复位的主令电器，其结构简洁，使用广泛，在掌握电路中用于手动发出掌握信号以掌握接触器、继电器、电磁启动器等。
按钮开关的结构较多，有嵌压式、紧急式、钥匙式、旋钮式、带信号灯式、带灯揿钮式等。
按钮开关的颜色有红、绿、黑、黄、蓝、白等，按国家标准规定，红色按钮作停止按钮，绿色按钮作启动按钮。
按钮开关内的触头对数及类型可依据需要组合，一般有动合（常开）触头、动断（常闭）触头及复合触头三种类型。
常用的按钮开关有LA2、LA4、LAl0、LA18、LA19、LA20、LA25、LA32、LA38、LAY1、LAY3、LAY4、LAY6、LAY37( PBC)等系列产品。
例如，LAY37按钮的颈部为Φ22或Φ25，适用于沟通50Hz、电压最大可达380V、电流为3A的掌握电路中作掌握、信号、连锁等用途。
选用按钮开关时，主要依据使用场合、触头类型和数量、按钮的尺寸、额定电压、额定电流、颜色等来打算。
(2)行程开关：是一种利用生产机械的某运动部件对开关操作机构的碰撞而使触头动作，发出掌握信号的主令电器。
行程开关按其结构可分为直动式（如LX1、JLXK1系列）、滚轮式（如LX2、JLXK2系列）和微动式（如LXW2、LXW-11、JW、LXW5、LXW6系列）三类。
常用的行程开关还有LX3、LX8、LX10、LX19、LX21、LX23、LX25、LX29、LX33、LXK3、LXP1( 3SE3)等系列产品。
选用行程开关时，主要考虑应用场合、掌握对象、防护等级、额定电压、额定电流、触头类型和数量等。
主令电器的分类
主令电器是一种机械操作的控制电器，在自动控制系统中用于发送和转换控制命令，使继电器和接触器动作，从而改变电器设备的工作状态（如电动机的起动、停止、变速等）。
它用于控制电路，不能直接分合主电路。
最常见的主令电器有:控制按钮、行程开关、接近开关、转换开关和光电开关等。
1.图形符号和文字符号
SF SF SF SF a ）常开按钮触头 （b ）常闭按钮触头 （c ）复合按钮
（
e ）钥匙开关
（f ）行程开关 （g ）行程开关
图1 图形及文字符号
2.主令电器的型号说明 L A
图2
SQ SQ
SP。
主令电器主令电器在自动控制系统中用于发送控制指令，能直接接通和断开控制电路，远距离发出手动指令去控制其他电器〔接触器、继电器等〕，也可以通过电磁式电器间接作用于控制电路，但不能直接分合主电路。
主令电器种类繁多，应用极广，常用的主令电器按其作用可分为控制按钮、行程开关、万能转换开关、主令控制器及其他主令电器〔脚踏开关、钮子开关、紧急开关〕等。
下面仅介绍控制线路中常用的主令电路〔1〕控制按钮控制按钮简称按钮，是最常用的主令电器。
按钮为手动控制，可作远距离电气控制使用。
以LA18、LA19系列为例，其外形结构如图18所示，其图形及文字符号如图19所示。
图18按钮外形及结构图1-按钮帽 2-复位弹簧 3-动触点 4-动合触点的静触点 5-动断触点的静触点 6、7-触点接线柱(a )SB SB (b )SB(c )〔a〕动合触点〔b〕动断触点〔c〕复式图19 按钮的图形和文字符号1〕结构与原理既有动合触点，也有动断触点的按钮称为复合式按钮，如图19所示。
常态时，无外力施于按钮帽1，静触点4断开，静触点5闭合。
当需要发出指令，有外力施于1上时，动触点3将动断触点5分断，动合触点4闭合。
当外力消失时，触点在复位弹簧2的作用下自动复位。
LA18系列按钮采用积木式结构，触头数目可按需要拼装，一般装成二动合、二动断，也可根据需要装配成1动合、1动断到6动合、6动断形式。
控制按钮可做成单式〔一个按钮〕、复式〔两个按钮〕和三联式〔3个按钮〕的形式。
为便于识别各个按钮的作用，防止误操作，通常在按钮帽上做出不同标志或涂以不同颜色，表示不同作用。
工作中为便于识别不同作用的按钮，防止误操作，国标GB5226-85对其颜色规定如下：①停止和急停按钮：红色。
按红色按钮时，必须使设备断电、停车。
②启动按钮：绿色。
③点动按钮：黑色。
④启动与停止交替按钮：必须是黑色、白色或灰色，不得使用红色和绿色。
⑤复位按钮：必须是蓝色；当其兼有停止作用时，必须是红色。
主令电器：行程开关、常开常闭按钮、复合开关
主令电器主要用来切换控制电路，即用它来控制接触器、继电器等电器的线圈，达到控制电力拖动系统的启动与停止，以及改变系统的工作状态，如正转与反转等。
由于它是一种专门发号施令的电器，故称为主令电器。
主令电器应用广泛，种类繁多。
常用的主令电器有按钮开关、位置开关和主令控制器等。
按钮开关
按钮开关是一种结构简单，应用广泛的主令电器，一般情况下它不直接控制主电路的通断，而在控制电路中发出手动“指令”去控制接触器、继电器等电器，再用它们去控制主电路。
也可用来转换各种信号线路与电气联锁线路等。
按钮开关的结构、符号如右图所示。
常开（又称动合）按钮：未按下时，触头3-4是断开的，按下时触头3-4被接通；当松开后，按钮在复位弹簧的使用下复位断开。
常闭（又称动断）按钮：与常开按钮相反，没有按下时，触头1-2是闭合的，按下时触头1-2被断开；当松开后，按钮在复位弹簧的作用下复位闭合。
复合按钮：是将常开与常闭按钮组合为一体。
没有按下时，
触头1-2是闭合的，触头3-4是断开的。
按下时触头1-2首先断开，需而触头3-4闭合；当松开后，按钮在复位弹簧的作用下，首先将触头3-4断开，需而触头1-2闭合。
行程开关
行程开关又称为限位开关、位置开关，它的作用与按钮开关相同，只是对控制电路发出接通或断开、信号转换等指令的电器。
区别只是其触头的动作不是靠手指来完成，而是利用生产机械某些运动部件的碰撞使其触头动作，接通或断开某些控制电路，达到一定控制要求的电器。
为适应各种条件下的碰撞，行程开关有很多构造形式，用它来限制机械运动的位置或行程，以及使运动机械按一定行程自动停车、反转或变速循环等以实现自动控制。
常用的位置开关有LX-19系列和JLXKI系列。
各种系列的位置开关其基本结构相同，都是由操作点触头系统和外壳组成。
区别仅在于使位置开关动作的传动装置不同。
行程开关广泛用于各类机床和起重机械，用以控制其行程、进行终端限位保护。
在电梯的控制电路中，还利用行程开关来控制开关轿门的速度、自动开关门的限位、轿厢的上、下限位保护。
行程开关一般有旋转式、按钮式等数种。
想一想：有一种功能上和行程开关的功能表现很类似，应用在机床、数控等精密机械上对行程经常控制，不过它最大的
特点就是不需要物理触碰便可工作，您知道是什么吗？老姚书馆馆提供。
