用PKPM软件进行群桩基础补桩的设计

(整理)pkpm筏板基础设计方法及构造要求.

前提条件：1.上部结构的计算可以提供荷载和凝聚到基础顶面的刚度； 2.有完整准确地地质报告输入，并成功读入到合适位置。

基本参数基础埋置深度：一般应自室外地面标高算起。

对于地下室，采用筏板基础也应自室外地面标高算起，其他情况如独基、条基、梁式基础从室内地面标高算起。

自动计算覆土重：该项用于独基、条基部分。

点取该项后程序自动按20kN/m2的混合容重计算基础的覆土重。

如不选该项，则对话框中出现“单位面积覆土重”参数需要用户填写。

一般来说如条基、独基、有地下室时应采用人工填写“单位面积覆土重”，且覆土高度应计算到地下室室内地坪处，以保证地基承载力计算正确。

一层上部结构荷载作用点标高：即承台或基础顶标高，先进行估算，计算完成后进行修改。

该参数主要是用于求出基底剪力对基础底面产生的附加弯矩作用。

在填写该参数时，应输入PMCAD中确定的柱底标高，即柱根部的位置。

注意：该参数只对柱下独基和桩承台基础有影响，对其他基础没有影响。

地梁筏板该菜单定义了按弹性地基梁元法计算需要的有关参数总信息：结构种类：基础基床反力系数：按默认按广义文克尔假定计算：若此项选择后，计算模型改为广义文克尔假定，即各点的基床反力系数将在输入的反力系数附近上下变化，边角部大，中部小一些，变化幅度与各点反力与沉降的比值有关，采用广义文克尔假定的条件是要有地质资料数据，且必须进行刚性底板假定的沉降计算，否则按一般文克尔假定计算。

在此处要与“基础梁板弹性地基梁法计算”中的“沉降计算参数输入”中参数相对应。

弹性基础考虑抗扭：√人防等级：不计算双筋配筋计算压区配筋百分率：0.2％地下水距天然地坪深度：按实际梁钢筋归并系数：0.3梁支座钢筋放大系数：1.0梁跨中钢筋放大系数：1.0梁箍筋放大系数：1.0梁主筋级别：二级或三级梁箍筋级别：一级或二级梁立面图比例、梁剖面图比例：按默认梁箍筋间距：200翼缘（纵向）分布钢筋直径、间距：8mm、200mm梁式基础的覆土标高：当不是带地下室的梁式基础时，此值为0；否则应填写地下室室内地坪标高。

PKPM软件JCCAD筏板基础设计步骤举例

PKPM软件JCCAD筏板基础设计步骤举例一、地质资料输入PKPM软件的JCCAD部分进行基础设计时，不一定要输入地质资料。

对于无桩的基础，如果不进行沉降计算，则可以不输入地质资料；如果要进行沉降计算，则需要输入地质资料。

输入土的力学指标包括：压缩模量、重度。

对于有桩基础，如果不进行单桩刚度及沉降计算的话，可以不输入地质资料；否则就要输入。

输入土的力学指标包括：压缩模量、重度、状态参数、内摩擦角和粘聚力。

在PKPM软件主界面“结构”页中选择“JCCAD”软件的第一项“地质资料输入”，程序进入地质资料输入环境，如下图所示：1、土层布置给地质资料命名之后，开始进行土层布置，点击右侧菜单“土层布置”，如下图所示：弹出土层参数对话框，显示用于生成各勘测孔柱状图的地基土分层数据，如下图所示：2、输入孔点单击“孔点输入”→“输入孔位”，以相对坐标和米为单位，逐一输入所有勘测孔点的相对位置。

孔点输入结束后，程序自动用互不重叠的三角形网格将各个孔点连接起来，并用插值法将孔点之间和孔点外部的场地土情况计算出来。

如下图所示：程序要求孔点形成的三角形网格互不交叉，互不重叠。

如孔点位置十分复杂，程序自动形成的网格不能满足上述要求，可以通过“网格修改”命令由人工修改完成。

点击“修改参数”，点取已输入的孔点，弹出孔点土层参数对话框，如下图所示。

对话框中显示的是标准孔点的土参数，应按各勘测孔的情况修改表中的数据，如土层低标高、土层参数、孔口标高、探孔水头标高等。

孔口位置一般不采用绝对坐标，不必修改孔口坐标。

如某一列各勘测孔的土参数相同，可以选择“用于所有点”，以减少修改土层参数的工作量。

“复制”用于复制参数相同的孔点，“删除孔位”用于删除多余或输入错误的孔点。

3、程序除完成地质资料输入外，还可以在此基础上生成孔点土层柱状图、孔点剖面图、土层剖面图、土层和水头的等高线图及孔点平面图等，还可以进行承载力和沉降计算。

二、基础参数设置在PKPM主界面选择“JCCAD”的第二项“基础人机互输入”，程序进入基础交互输入环境。

建筑补桩方案

建筑补桩方案建筑补桩方案一、背景介绍在建筑工程中，经常会遇到地基不牢固、土层不稳定等导致地基沉降或者偏移的问题。

为了保证建筑物的稳定性和安全性，需要采取相应的补桩措施。

补桩是指在地基下方灌注水泥浆或注入混凝土来增加地基的承载能力和稳定性的一种方法。

二、补桩方案1.前期调查与设计在进行补桩工程之前，需要对地基状况进行详细的调查和分析。

通过地质勘察和土壤试验，确定地基的类型、厚度、稳定性等参数，分析地基的承载能力和变形特性。

根据调查结果，设计相应的补桩方案。

2.补桩类型选择针对不同的地基情况，补桩可以选择不同的类型。

常见的补桩类型有钢筋混凝土灌注桩、预制桩、扩底桩等。

根据地基的类型和承载要求，选择最合适的补桩类型。

3.补桩工艺选择根据补桩类型的选择，确定相应的补桩工艺。

对于钢筋混凝土灌注桩，可采用钻孔灌注法或钻孔长灌注法；对于预制桩，可采用直接沉桩法或打入法。

选择合适的工艺可以提高施工效率和质量。

4.施工参数确定根据地基调查和设计要求，确定施工参数。

包括桩径、桩长、桩间距、混凝土强度等。

在确定施工参数的同时，也要考虑工程成本和施工难度，进行综合评估。

5.施工方案制定根据补桩类型、补桩工艺和施工参数，制定详细的施工方案。

包括施工顺序、施工方法、设备选择、安全措施等。

确保施工过程中的安全性和施工质量。

6.施工过程控制在进行补桩工程时，需要进行严密的施工过程控制。

包括监测地基沉降、补桩质量控制、施工进度控制等。

及时发现和解决施工中的问题，确保施工质量和进度。

7.施工完成后的检测与验收补桩施工完成后，需要进行检测与验收。

通过测量桩身竖向位移、桩侧摩阻、桩端承载力等参数，评估补桩效果。

同时，对施工过程的质量进行检查和验收。

三、总结补桩是解决地基沉降和偏移问题的常用方法，可以提高建筑物的稳定性和安全性。

在进行补桩工程时，需要进行详细的地基调查和设计，选择合适的补桩类型和工艺，制定施工方案，并进行严密的施工过程控制。

pkpm施工实施方案

pkpm施工实施方案PKPM施工实施方案。

一、施工前准备。

在进行PKPM施工前，首先需要进行充分的施工前准备工作。

这包括对施工现场的勘察和测量，以及对施工材料和设备的准备工作。

在勘察和测量方面，需要对施工现场的地形、地貌、地质情况进行详细的调查，以便为后续的施工工作提供准确的数据支持。

同时，还需要对施工现场的环境进行评估，确保施工过程中不会对周围的环境造成影响。

在施工材料和设备的准备方面，需要根据施工计划和施工图纸的要求，提前准备好所需的材料和设备，确保施工过程中的顺利进行。

二、施工工艺和方法。

在进行PKPM施工时，需要根据具体的施工要求和条件，选择合适的施工工艺和方法。

这包括施工过程中所需的各种施工工艺流程和施工方法，以及施工中所需的各种施工设备和工具。

在选择施工工艺和方法时，需要充分考虑施工现场的实际情况和施工要求，确保选择的施工工艺和方法能够满足施工质量和进度的要求。

同时，在施工过程中需要严格按照施工工艺和方法进行操作，确保施工过程中的安全和质量。

三、施工组织和管理。

在进行PKPM施工时，需要合理组织和管理施工过程，确保施工工作能够按照计划顺利进行。

这包括对施工人员的组织和管理，以及对施工现场的管理和协调工作。

在施工人员的组织和管理方面，需要根据施工计划和施工要求，合理安排施工人员的工作任务，确保施工人员能够按时按质完成施工任务。

同时，还需要对施工现场的管理和协调工作进行有效的组织和管理，确保施工现场的安全和秩序。

四、施工质量和安全。

在进行PKPM施工时，需要严格控制施工质量和安全，确保施工过程中的质量和安全。

这包括对施工过程中的质量进行严格控制和检查，确保施工过程中的质量能够满足设计要求和标准要求。

同时，还需要对施工过程中的安全进行严格管理和监控，确保施工过程中不会发生安全事故和质量事故。

五、施工验收和交接。

在PKPM施工完成后，需要进行施工验收和交接工作。

这包括对施工过程中的质量和安全进行全面的验收和检查，确保施工过程中的质量和安全能够满足验收要求。

PKPM基础设计指导书

内容1.柱下独立基础加设拉梁2.柱下条形基础柱下独立基础加设拉梁在PKPM主界面选择JCCAD的第2项基础人机交互输入，程序进入基础交互输入环境。

点击参数输入/基本参数，弹出基本参数对话框，共有两页。

上图中，地基承载力特征值按任务书给定数值修改，承载力修正用基础埋置深度按工程实际情况修改（自室内地面算至基础底面）。

其余不修改。

上图中，室外自然地坪标高按实际修改，混凝土强度等级修改为30，一层上部结构荷载作用点标高按实际修改（柱根相对室内0.000标高）。

其余不修改。

点击荷载输入/荷载参数，弹出输入荷载组合参数对话框。

上图中，活荷载按楼层折减系数按楼层数修改，4～5层填0.7，6～8层填0.65。

其余不修改。

点击附加荷载/加点荷载，可以输入地上一层填充墙的恒载。

注意：如果拉梁上有填充墙，应将填充墙和拉梁的荷载折算为节点荷载直接输入到独基上。

因为拉梁不能导荷和计算，填充墙如作为均布荷载输入，荷载将丢失。

点击读取荷载，显示选择荷载类型对话框。

左边选择SATWE荷载，右边SATWE荷载中把有地震参与的组合取消。

点击上部构件点击拉梁/拉梁布置，弹出构件选择对话框。

通常设置拉梁的目的是加强基础的整体性，调整柱基础不均匀沉降和减少首层柱的长度。

拉梁应有一定的刚度，其截面高度可取（1/15～1/20）L，宽度可取（1/25～1/35）L，其中L为柱距。

拉梁位置除桩承台外，宜靠近首层地面，按轴心受力构件设计。

拉梁布置如下图点击柱下独基/自动生成，用Tab键转换光标选择方式为窗口方式，选择全部柱子。

弹出如下对话框直接点击确定，弹出如下对话框点击确定即可。

基础碰撞时会自动合并成一个基础。

点击结束推出，推出程序。

在PKPM主界面选择JCCAD的第6项基础平面施工图，程序进入绘制基础平面施工图环境。

绘图参数一般不用修改，按默认即可。

点击确定后，如下图基础平面施工图中，需要插入一个独立基础详图，标注轴线，标注独基编号，写图名，如果没有结构总说明还要写基础说明。

PKPM操作步骤及使用

一，打开PKPM首页，改变目录一行改变你结果的存储路径。

二，PMCAD，建筑模型与荷载输入。

（1）输入图形文件名后，点击确认。

（2）轴线输入，选择正交轴网，在上开间，左进深选择栏中输入轴网数据.点击确定。

（3）点击轴线命名，TAB键成批输入，移光标点取起始轴线。

按ESC键后输入轴线。

命1，同样的在纵轴命名，起始轴号为A（4）楼层定义：柱布置，在柱截面列表中新建柱截面，点击布置，用窗口选择方式布置柱网。

方便快捷，当然也可以用其他三种方式。

柱布置用到大家的结构力学知识和钢混知识。

柱子的截面高度需要用钢混的长细比和轴压比两项综合确定。

主梁布置，与柱布置方法一样，要注意的一点是，次梁也需在主梁布置中布置，PKPM会自动根据梁的线刚度比确定主次梁，不需要大家再人为的布置主次梁了。

主次梁的截面高度需根据梁的宽度确定：主梁取宽度的1/8至1/12，次梁取宽度的1/12至1/15，梁的宽度取梁高度的1/3至1/2。

（5）本标注层信息：修改板厚为90mm，梁柱混凝土等级改为30（框架结构的混凝土强度最低为C30），梁柱钢筋类别为HRB400，根据需要该层高。

（6）荷载输入：楼面恒活，添加楼面恒荷载（恒荷载包括现浇板重量0.09X25+板顶抹灰20mm0.02X17+板底抹灰15mm0.0015X17+装饰材料面层荷载0.65+规范规定的装修荷载0.5：以90mm现浇板为例，装饰面层选用水磨石地面，此地面荷载最重，一般地面选用4.2KN/mm）及活荷载（规范规定为2）。

注意顶层屋面荷载（屋顶层的恒载包括保温层和隔热层）与其它标注层不一样，屋面荷载比较重，一般选用5.5。

设计参数，按照截图所示修改信息。

地震烈度为6度，基本风压为0.45。

（7）楼层组装根据需要增加楼层层数，如截图所示。

复制层数为四层，标准层1荷载标注层1：4.2，2.0。

在增加一顶层，复制层数一层，标准层1，荷载标注层2：5.5，0.5。

此建筑物的层数为5层。

简单独立基础pkpm操作及施工图绘制

柱下独立基础——PKPM的操作过程2柱下独立基础——PKPM的操作过程2012年8月2日晴热像条形基础一样，首先进入“JCCAD基础人机交互输入”，出现如下图20120802所示对话框，如果是要进行新的布置，则选“重新输入基础数据”。

2012080201选择以后则进入如图2012080202的界面，只有柱子和轴线。

2012080202在“主菜单”下“上部构件”下“拉梁”里选拉梁布置。

拉梁的梁高选跨度的十分之一左右，宽度则为梁高的三分之一到二分之一。

定义好拉梁后，就进行布置，布置方式类似前面梁构件的布置。

拉梁最好不要高于上面KL的高度。

拉梁布置好后，如下图2012080203所示，将有柱子的地方纵横连接布置。

2012080203布置好拉梁后，点击“主菜单”下“附加荷载”下“读取荷载”，如图2012080204所示，选择satwe荷载，去掉satwe地x标准值和satwe地y标准值。

2012080204布置完荷载，就要进行独立基础的选择了。

点击“主菜单”下“柱下独基”下“自动生成”命令，将要布置独立基础的柱子进行框选，出现如下对话框，见2012080205，2012080205“自动生成基础时做碰撞检查”这一项要勾选；“覆土压强”用20X基础埋置深度得出；“地基承载力特征值”见地勘报告，根据实际情况填写；“地基承载力宽度修正系数”为0，见规范《建筑地基基础设计规范》GB50007-2002第5.2.4条。

“地基承载力深度修正系数”为1，理由同上。

“用于地基承载力修正的基础埋置深度”，基础埋置深度由室外地坪开始到基底的深度。

本界面的数据填写完成以后，接下来填写“输入柱下独立基础参数”里的内容，如图2012080206所示，2012080206“独立基础最小高度”取300。

“基础底标高”，根据实际情况填写。

“独基地面长宽比”，一般写1。

“独立基础底板最小配筋率”（%）为0.15。

“基础底板钢筋级别”根据工程的具体要求选择。

PKPM入门操作流程

一、在工作硬盘内新建一文件夹，并命名（工程名称）。

二、打开PKPM.exe，将工作目录改成新建成的文件夹的路径。

三、选取结构形式，进入。

四、进入后点“网格输入”，弹出对话框，根据工程信息完整填写对话框。

五、模型输入：1、点“设标准品”，光标变为“+”，点该榀所在的轴线，右键确定。

2、点“立面编辑”，当光标变为“+”点要编辑的钢架的轴线，进入立面编辑。

点“网格生成”，点“快速建模”选“门式钢架”弹出对话框，根据工程信息设置建立钢架节点。

3、柱布置：（1）点“截面定义”弹出对话框，选取材料及截面。

（2）点“柱布置”选取已定义的截面，点相应的柱轴线（注意方向和位置、大小头朝向）。

4、梁布置：操作方法同柱布置。

5、计算长度：修改构件平面外长度为隅撑间距。

6、恒载：无特殊情况只布置梁间恒载（节点自动传递受力情况），荷载值不包括钢架自重，软件自动计算钢架自重。

7、活载：根据施工规范及施工工艺确定荷载值。

8、左风、右风：根据规范确定风载值，选择“自动布置”。

9、吊车荷载：软件内置吊车数据，选择型号自动导入。

10、参数设置：根据工程情况填写。

11、结构计算：软件自动计算，计算完毕检查应力图。

红色数值为不合格构件。

返回截面布置重新布置截面，重新计算。

完毕后点“立面编辑”返回，存盘退出。

六、立面复制：根据状态栏提示进行操作。

七、布置系杆：点“布置系杆”，根据状态栏提示点取要布置系杆的位置的节点。

（现在只布置通长的系杆）八、吊车布置（根据状态栏提示进行操作）九、布置屋面、墙面构件：点“屋面墙面”进入。

1、点“参数设置”弹出对话框，对SC、ZC、檩条的连接位置进行设置。

2、点“互交布置”进入后点“屋面构件”（1）布置SC：点“布置支撑”，选择要布置的房间，根据状态栏提示进行操作。

（2）点“系杆布置”，点剩余需要布置系杆的地方的节点进行布置。

（3）檩条、拉条、斜拉条、隅撑可用软件自动布置。

点“自动布置”根据工程信息填写弹出对话框，进行支撑件自动布置。

PKPM软件JCCAD筏板基础设计步骤举例讲解

PKPM软件JCCAD筏板基础设计步骤举例PKPM软件JCCAD筏板基础设计步骤举例一、地质资料输入1、PKPM软件的JCCAD部分进行基础设计时，不一定要输入地质资料。

对于无桩的基础，如果不进行沉降计算，则可以不输入地质资料；如果要进行沉降计算，则需要输入地质资料。

输入土的力学指标包括：压缩模量、重度。

对于有桩基础，如果不进行单桩刚度及沉降计算的话，可以不输入地质资料；否则就要输入。

输入土的力学指标包括：压缩模量、重度、状态参数、内摩擦角和粘聚力。

2、在PKPM软件主界面“结构”页中选择“JCCAD”软件的第一项“地质资料输入”，程序进入地质资料输入环境，如下图所示：3、土层布置给地质资料命名之后，开始进行土层布置，点击右侧菜单“土层布置”，如下图所示：弹出土层参数对话框，显示用于生成各勘测孔柱状图的地基土分层数据，如下图所示：4、输入孔点单击“孔点输入”→“输入孔位”，以相对坐标和米为单位，逐一输入所有勘测孔点的相对位置。

孔点输入结束后，程序自动用互不重叠的三角形网格将各个孔点连接起来，并用插值法将孔点之间和孔点外部的场地土情况计算出来。

如下图所示：程序要求孔点形成的三角形网格互不交叉，互不重叠。

如孔点位置十分复杂，程序自动形成的网格不能满足上述要求，可以通过“网格修改”命令由人工修改完成。

点击“修改参数”，点取已输入的孔点，弹出孔点土层参数对话框，如下图所示。

对话框中显示的是标准孔点的土参数，应按各勘测孔的情况修改表中的数据，如土层低标高、土层参数、空口标高、探孔水头标高等。

空口位置一般不采用绝对坐标，不必修改孔口坐标。

如某一列各勘测孔的土参数相同，可以选择“用于所有点”，以减少修改土层参数的工作量。

“复制”用于复制参数相同的孔点，“删除孔位”用于删除多余或输入错误的孔点。

程序除完成地质资料输入外，还可以在此基础上生成孔点土层柱状图、孔点剖面图、土层剖面图、土层和水头的等高线图及孔点平面图等，还可以进行承载力和沉降计算。

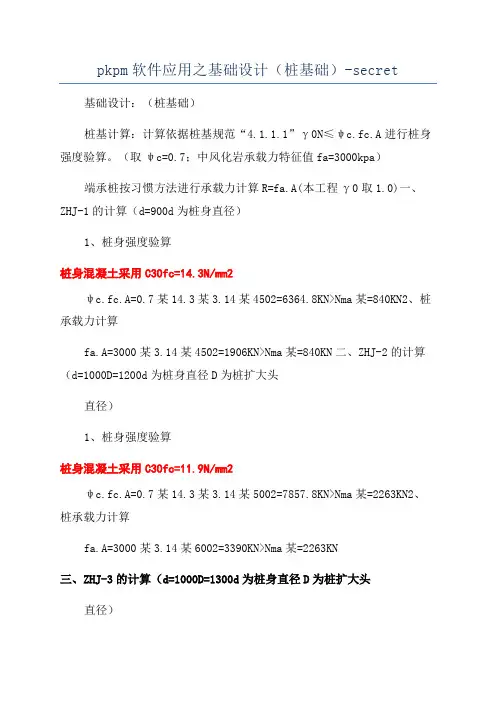

pkpm软件应用之基础设计(桩基础)-secret

pkpm软件应用之基础设计（桩基础）-secret 基础设计：（桩基础）桩基计算：计算依据桩基规范“4.1.1.1”γ0N≤ψc.fc.A进行桩身强度验算。

（取ψc=0.7；中风化岩承载力特征值fa=3000kpa）端承桩按习惯方法进行承载力计算R=fa.A(本工程γ0取1.0)一、ZHJ-1的计算（d=900d为桩身直径）1、桩身强度验算桩身混凝土采用C30fc=14.3N/mm2ψc.fc.A=0.7某14.3某3.14某4502=6364.8KN>Nma某=840KN2、桩承载力计算fa.A=3000某3.14某4502=1906KN>Nma某=840KN二、ZHJ-2的计算（d=1000D=1200d为桩身直径D为桩扩大头直径）1、桩身强度验算桩身混凝土采用C30fc=11.9N/mm2ψc.fc.A=0.7某14.3某3.14某5002=7857.8KN>Nma某=2263KN2、桩承载力计算fa.A=3000某3.14某6002=3390KN>Nma某=2263KN三、ZHJ-3的计算（d=1000D=1300d为桩身直径D为桩扩大头直径）桩身混凝土采用C30fc=14.3N/mm2ψc.fc.A=0.7某14.3某3.14某5002=7857.8KN>Nma某=3287KN2、桩承载力计算fa.A=3000某3.14某6502=3979KN>Nma某=3287KN四、ZHJ-4的计算（d=1000D=1400d为桩身直径D为桩扩大头直径）1、桩身强度验算桩身混凝土采用C30fc=14.3N/mm2ψc.fc.A=0.7某14.3某3.14某5002=7857.8KN>Nma某=3945KN2、桩承载力计算fa.A=3000某3.14某7002=4615KN>Nma某=3945KN五、ZHJ-5的计算（d=1000D=1600d为桩身直径D为桩扩大头直径）1、桩身强度验算桩身混凝土采用C30fc=14.3N/mm2ψc.fc.A=0.7某14.3某3.14某8002=7857.8KN>Nma某=3792KN2、桩承载力计算fa.A=3000某3.14某8002=6028KN>Nma某=3792KN六、ZHJ-6的计算（d=1100D=1700d为桩身直径D为桩扩大头直径）桩身混凝土采用C30fc=14.3N/mm2ψc.fc.A=0.7某14.3某3.14某5502=9508KN>Nma某=6390KN2、桩承载力计算2fa.A=3000某3.14某8502=6805KN>Nma某=6390KN七、ZHJ-7的计算（d=1000D=1200d1=700d为桩身直径D为桩扩大头直径d1为椭圆桩直线段）1、桩身强度验算桩身混凝土采用C30fc=14.3N/mm2ψc.fc.A=0.7某14.3某(3.14某5002+1000某700)=14864KN>Nma某=4414KN2、桩承载力计算fa.A=3000某（3.14某6002+1000某700）=5491KN>Nma某=4414KN八、ZHJ-8的计算（d=1300D=1900d为桩身直径D为桩扩大头直径）1、桩身强度验算桩身混凝土采用C30fc=14.3N/mm2ψc.fc.A=0.7某14.3某3.14某6502=12380KN>Nma某=7670KN2、桩承载力计算fa.A=3000某3.14某9502=8502KN>Nma某=7670KN九、ZHJ-9的计算（d=1400D=2000d为桩身直径D为桩扩大头直径）1、桩身强度验算桩身混凝土采用C30fc=14.3N/mm2ψc.fc.A=0.7某14.3某3.14某7002=15401KN>Nma某=8728KN32、桩承载力计算fa.A=3000某3.14某10002=9420KN>Nma某=8728KN十、ZHJ-10的计算（d=1700D=2300d为桩身直径D为桩扩大头直径）1、桩身强度验算桩身混凝土采用C30fc=14.3N/mm2ψc.fc.A=0.7某14.3某3.14某8502=22709KN>Nma某=11906KN2、桩承载力计算fa.A=3000某3.14某11502=12457KN>Nma某=11906KN十一、ZHJ-11的计算（d=1800D=2400d为桩身直径D为桩扩大头直径）1、桩身强度验算桩身混凝土采用C30fc=14.3N/mm2ψc.fc.A=0.7某14.3某3.14某9002=25459KN>Nma某=12156KN2、桩承载力计算4。

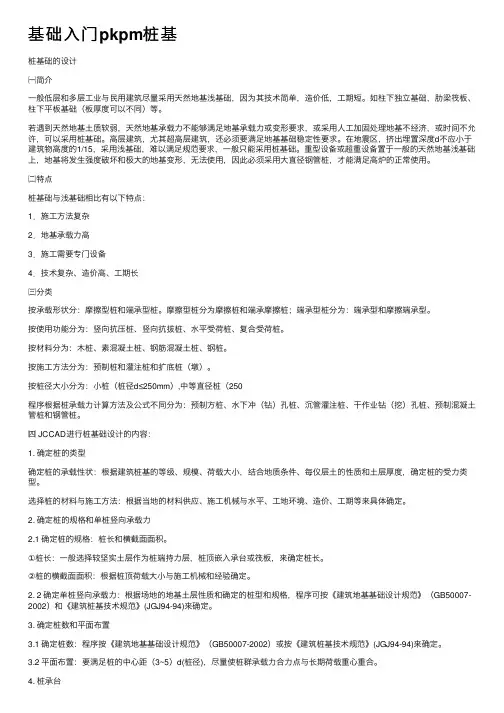

基础入门pkpm桩基

基础⼊门pkpm桩基桩基础的设计㈠简介⼀般低层和多层⼯业与民⽤建筑尽量采⽤天然地基浅基础，因为其技术简单，造价低，⼯期短。

如柱下独⽴基础，肋梁筏板、柱下平板基础（板厚度可以不同）等。

若遇到天然地基⼟质软弱，天然地基承载⼒不能够满⾜地基承载⼒或变形要求，或采⽤⼈⼯加固处理地基不经济，或时间不允许，可以采⽤桩基础。

⾼层建筑，尤其超⾼层建筑，还必须要满⾜地基基础稳定性要求。

在地震区，挤出埋置深度d不应⼩于建筑物⾼度的1/15，采⽤浅基础，难以满⾜规范要求，⼀般只能采⽤桩基础。

重型设备或超重设备置于⼀般的天然地基浅基础上，地基将发⽣强度破坏和极⼤的地基变形，⽆法使⽤，因此必须采⽤⼤直径钢管桩，才能满⾜⾼炉的正常使⽤。

㈡特点桩基础与浅基础相⽐有以下特点：1．施⼯⽅法复杂2．地基承载⼒⾼3．施⼯需要专门设备4．技术复杂、造价⾼、⼯期长㈢分类按承载形状分：摩擦型桩和端承型桩。

摩擦型桩分为摩擦桩和端承摩擦桩；端承型桩分为：端承型和摩擦端承型。

按使⽤功能分为：竖向抗压桩、竖向抗拔桩、⽔平受荷桩、复合受荷桩。

按材料分为：⽊桩、素混凝⼟桩、钢筋混凝⼟桩、钢桩。

按施⼯⽅法分为：预制桩和灌注桩和扩底桩（墩）。

按桩径⼤⼩分为：⼩桩（桩径d≤250mm）,中等直径桩（250程序根据桩承载⼒计算⽅法及公式不同分为：预制⽅桩、⽔下冲（钻）孔桩、沉管灌注桩、⼲作业钻（挖）孔桩、预制混凝⼟管桩和钢管桩。

㈣ JCCAD进⾏桩基础设计的内容：1. 确定桩的类型确定桩的承载性状：根据建筑桩基的等级、规模、荷载⼤⼩，结合地质条件、每仪层⼟的性质和⼟层厚度，确定桩的受⼒类型。

选择桩的材料与施⼯⽅法：根据当地的材料供应、施⼯机械与⽔平、⼯地环境、造价、⼯期等来具体确定。

2. 确定桩的规格和单桩竖向承载⼒2.1 确定桩的规格：桩长和横截⾯⾯积。

①桩长：⼀般选择较坚实⼟层作为桩端持⼒层，桩顶嵌⼊承台或筏板，来确定桩长。

②桩的横截⾯⾯积：根据桩顶荷载⼤⼩与施⼯机械和经验确定。

筏板加柱墩基础在pkpm中的应用浅析

筏板加柱墩基础在pkpm中的应用浅析0前言带地下室的多、高层建筑，是当今建筑工程中最为普遍的一种建筑形式，而基础设计在整个工程设计中，占有十分重要的地位。

因此，寻找最佳的基础方案，在满足强度、变形的条件下，尽可能施工方便，经济指标合理，这是目前市场经济环境下工程师们追求的目标。

在天然地基条件较好的情况下，带地下室的多、高层框架或框剪结构广泛采用独立扩展柱基加防水板的基础方案。

独立扩展柱基，传力路径短，计算简捷；防水板主要起地下室抗浮、防水作用，是传统而又实用的方法。

当上部荷载较大，采用独立扩展柱基无法满足强度及变形要求时，筏板基础就成为较好的选择；然而对于诸多高程结构，从经济性考虑，提出了带柱墩的筏板基础设计方法，这种基础形式是介于独立扩展柱基和带平托板筏板基础之间，既能充分发挥独立扩展基础和筏板基础的优点，又可以不设置褥垫层，便于施工，地下室底板也不需要像筏板基础那样厚度那么大，从而具有较好的经济指标。

1 柱墩的类型柱墩根据刚性角分为柔性柱墩还是刚性柱墩，对于下柱墩，刚性下柱墩不能提高抗冲切能力，必须变刚性下柱墩为柔性下柱墩。

刚性角的概念来源于非扩展基础。

刚性柱墩即满足刚性角要求的柱墩，也即柱墩的宽高比小于等于1，若宽高比大于1就成柔性柱墩了，可以通过调节柱墩的宽高比实现刚性下柱墩变柔性下柱墩，从而提高基础板的抗冲切能力。

另外，上下柱墩的宽高比界定是不一样的。

上柱墩的宽度即柱墩宽度，上柱墩的高度实际上指的是柱墩本身的高度，不包括筏板厚度，对于下柱墩来说，宽度同上柱墩，但是高度指的是柱墩厚加筏板厚。

所以往往会出现同样一个柱墩，当布置为下柱墩时，是刚性柱墩，但是布置为上柱墩时为柔性柱墩。

对于上柱墩，有效刚性角范围大，筏板底部钢筋受力直接，利用率高；基础底面建筑防水质量有保证，当顶部设置坡面时可适量节约混凝土，施工难度小，若设备管线可在房间中部穿行时，则相应土方量小，降水费用低；而对于下柱墩，有效刚性角范围小，筏板底部钢筋需多次锚固搭接，钢筋利用率低，受力不直接，基础底面建筑防水搭接量大，施工难度大、质量难以保证，当与底平形顶面标高相同时，混凝土用量及相应土方量可略有减少。

桩基工程补桩方案

桩基工程补桩方案一、前言桩基工程是建筑工程中常见的一种基础工程，主要用于增强土壤承载力，改善地基的稳定性。

但是在施工过程中，可能会出现桩基承载力不足的情况，这时就需要进行补桩。

补桩是指在原有的桩基工程基础上，进行额外的桩基施工，以增强原有的承载力。

本文将针对桩基工程补桩方案进行详细介绍。

二、补桩方案的必要性1. 原有桩基承载力不足：在进行桩基工程施工后，如发现原有桩基承载力不能满足设计要求，就需要进行补桩工程，以增强地基的承载能力。

2. 土壤不均匀性：因土壤的不均匀性导致原有桩基承载力不足，需要进行补桩以加强地基的承载能力。

3. 设计要求变更：在建设过程中，出现设计要求的变更，需要对原有桩基工程进行补桩以满足新的设计要求。

三、补桩方案的选择1. 单桩加固单桩加固是最常见的一种补桩方案，主要适用于单个桩基承载力不足或者局部地基承载力不足的情况。

采用这种方式，可以选择以原有桩为中心的网格布置新的桩基，以增强原有地基的承载能力。

2. 扩大桩径扩大桩径是一种常用的补桩方式，适用于原有桩基承载力不足而且地基土质条件较为复杂的情况。

采用这种方式，可以在原有桩基的基础上扩大桩径，增加桩基的承载能力。

3. 增加桩数在桩基工程补桩方案中，还可采用增加桩基的方式来增强地基的承载能力，特别适用于土层承载能力较低的情况。

四、补桩方案的施工流程1. 前期准备在进行补桩施工前，首先需要进行现场勘测，了解原有桩基的情况和土质条件。

根据勘测结果，确定补桩方案和施工方案。

2. 桩基施工桩基施工包括桩基位置布置、桩基材料选择、桩基灌注混凝土等工序。

在补桩施工中，需要严格按照设计图纸和规范要求进行施工，确保补桩质量。

3. 质量检验在补桩施工过程中，需要对桩基的各个环节进行质量检验，确保补桩的质量符合设计要求。

4. 验收补桩施工完成后，需要进行验收工作，确保补桩工程的质量和安全，以满足设计要求。

五、风险控制在进行桩基工程补桩方案时，需要重视风险控制，确保施工过程中的安全和质量。

PKPM应用实例之桩基础

第六章桩基础本章要点●了解基础类型特点●把握设计构造要求● 掌握软件操作的全过程桩基础使用，因造价较高，应当慎之又慎。

桩基础使用的桩，按桩的性状和竖向受力情况可分为摩擦型桩和端承型桩。

摩桩基础的主要构造要求是：擦型桩的中心距不宜小于桩身直径的3倍；扩底灌注桩的中心距不宜小于扩底直径的1.5倍；扩底灌注桩的扩底直径，不应大于桩身直径的3倍；桩底进入持力层深度，宜为桩身直径的1-3倍，并不宜小于0.5m；布置桩位宜使桩基承载力合力点与竖向永久荷载合力作用点重合。

预制桩的混凝土的强度等级不应低于C30。

工程实例：桩基承台上部结构规模为16层纯框架结构，桩筏上部结构规模为16层纯剪力墙结构。

第一节实例简介1.1平面简图（图1.1）图1.1 平面简图1.2.1基础SATWE、底层填充墙荷载图（图1.2.1）。

[用于承台桩]图1.2 基础SATWE、底层填充墙荷载1.2.2基础SATWE荷载图（图1.2.2）。

[用于非承台桩]图1.2.2 基础SATWE荷载图1.3上部结构三维视图（图1.3）图1.3 上部结构三维视图第二节：桩基础人机交互输入本节是计算数据模型的建立。

JCCAD软件〈人机交互输入〉和〈主菜单〉，适用各种基础类型。

筏形基础用不到的功能，将被跳过。

进入JCCAD主菜单②，选取<基础人机交互输入>（图1）。

图1 主界面屏幕会出现〈选择基础模型数据〉对话框（图1A），这时你可选择基础模型数据，当选〈读取已有的基础布置数据〉时，已有的操作有效，当选〈重新输入基础数据〉时，已有的操作失效。

图1A 选择基础模型数据对话框同时屏幕右侧显示主菜单（图2）。

桩基础需要进入的菜单项为：地质资料、参数输入、荷载输入、上部构件、桩基础等。

图2主菜单2.1点击〈地质资料〉，屏幕出现〈地质资料〉菜单（图2.1）。

用于地质资料网格与基础平面网格对位。

图2.1 地质资料菜单2.1.1点击〈打开资料〉，屏幕出现〈地质资料数据〉对话框（图2.1.1），选择打开。

PKPM软件JCCAD筏板基础设计步骤举例

PKPM软件JCCAD筏板基础设计步骤举例PKPM软件JCCAD筏板基础设计步骤举例一、地质资料输入1、PKPM软件的JCCAD部分进行基础设计时，不一定要输入地质资料。

对于无桩的基础，如果不进行沉降计算，则可以不输入地质资料；如果要进行沉降计算，则需要输入地质资料。

输入土的力学指标包括：压缩模量、重度。

对于有桩基础，如果不进行单桩刚度及沉降计算的话，可以不输入地质资料；否则就要输入。

输入土的力学指标包括：压缩模量、重度、状态参数、内摩擦角和粘聚力。

2、在PKPM软件主界面“结构”页中选择“JCCAD”软件的第一项“地质资料输入”，程序进入地质资料输入环境，如下图所示：3、土层布置给地质资料命名之后，开始进行土层布置，点击右侧菜单“土层布置”，如下图所示：弹出土层参数对话框，显示用于生成各勘测孔柱状图的地基土分层数据，如下图所示：4、输入孔点单击“孔点输入”→“输入孔位”，以相对坐标和米为单位，逐一输入所有勘测孔点的相对位置。

孔点输入结束后，程序自动用互不重叠的三角形网格将各个孔点连接起来，并用插值法将孔点之间和孔点外部的场地土情况计算出来。

如下图所示：程序要求孔点形成的三角形网格互不交叉，互不重叠。

如孔点位置十分复杂，程序自动形成的网格不能满足上述要求，可以通过“网格修改”命令由人工修改完成。

点击“修改参数”，点取已输入的孔点，弹出孔点土层参数对话框，如下图所示。

对话框中显示的是标准孔点的土参数，应按各勘测孔的情况修改表中的数据，如土层低标高、土层参数、空口标高、探孔水头标高等。

空口位置一般不采用绝对坐标，不必修改孔口坐标。

如某一列各勘测孔的土参数相同，可以选择“用于所有点”，以减少修改土层参数的工作量。

“复制”用于复制参数相同的孔点，“删除孔位”用于删除多余或输入错误的孔点。

程序除完成地质资料输入外，还可以在此基础上生成孔点土层柱状图、孔点剖面图、土层剖面图、土层和水头的等高线图及孔点平面图等，还可以进行承载力和沉降计算。

PKPM基础设计指导书

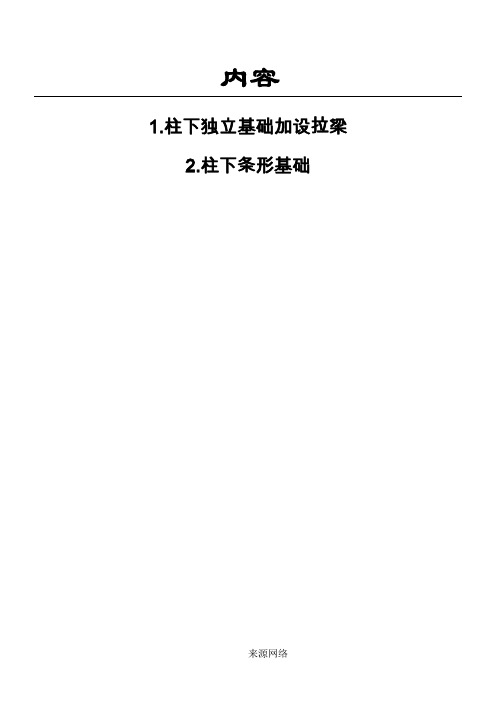

内容1.柱下独立基础加设拉梁2.柱下条形基础柱下独立基础加设拉梁在PKPM主界面选择JCCAD的第2项基础人机交互输入，程序进入基础交互输入环境。

点击参数输入/基本参数，弹出基本参数对话框，共有两页。

上图中，地基承载力特征值按任务书给定数值修改，承载力修正用基础埋置深度按工程实际情况修改（自室内地面算至基础底面）。

其余不修改。

上图中，室外自然地坪标高按实际修改，混凝土强度等级修改为30，一层上部结构荷载作用点标高按实际修改（柱根相对室内0.000标高）。

其余不修改。

点击荷载输入/荷载参数，弹出输入荷载组合参数对话框。

上图中，活荷载按楼层折减系数按楼层数修改，4～5层填0.7，6～8层填0.65。

其余不修改。

点击附加荷载/加点荷载，可以输入地上一层填充墙的恒载。

注意：如果拉梁上有填充墙，应将填充墙和拉梁的荷载折算为节点荷载直接输点击读取荷载，显示选择荷载类型对话框。

左边选择SATWE荷载，右边SATWE荷载中把有地震参与的组合取消。

点击上部构件点击拉梁/拉梁布置，弹出构件选择对话框。

通常设置拉梁的目的是加强基础的整体性，调整柱基础不均匀沉降和减少首层柱的长度。

拉梁应有一定的刚度，其截面高度可取（1/15～1/20）L，宽度可取（1/25～1/35）L，其中L为柱距。

拉梁位置除桩承台外，宜靠近首层地面，按轴心受力构件设计。

拉梁布置如下图点击柱下独基/自动生成，用Tab键转换光标选择方式为窗口方式，选择全部柱子。

弹出如下对话框直接点击确定，弹出如下对话框点击确定即可。

基础碰撞时会自动合并成一个基础。

点击结束推出，推出程序。

在PKPM主界面选择JCCAD的第6项基础平面施工图，程序进入绘制基础平面施工图环境。

绘图参数一般不用修改，按默认即可。

点击确定后，如下图基础平面施工图中，需要插入一个独立基础详图，标注轴线，标注独基编号，写图柱下条形基础在PKPM主界面选择JCCAD的第2项基础人机交互输入，程序进入基础交互输入环境。

pkpm桩基础设计步骤

pkpm桩基础设计步骤一、PKPM桩基础设计简介PKPM桩基础设计是一种常用的深基础设计方法，适用于建筑物、桥梁、塔架等工程的基础设计。

该方法通过计算桩的承载力和沉降性能，确定合适的桩径和桩长，从而保证工程安全可靠。

二、PKPM桩基础设计步骤1.确定地质条件和荷载特征在进行PKPM桩基础设计前，需要对工程所处地区的地质条件进行详细调查和分析，并确定荷载特征。

这些数据将作为后续计算的依据。

2.选择合适的桩型和布置形式根据地质条件和荷载特征，选择合适的桩型和布置形式。

常见的桩型包括钢管灌注桩、预制混凝土管桩、钻孔灌注桩等，而布置形式则包括单排、双排等。

3.计算单根桩的承载力通过土力学理论，计算单根桩在不同荷载下的承载力。

此过程需要考虑土层性质、土层厚度、孔隙水压力等因素。

4.计算多根桩组合的承载力在确定单根桩的承载力后，需要计算多根桩组合的承载力。

此过程需要考虑桩间距、桩长等因素。

5.计算桩身沉降和侧向位移通过弹性地基理论，计算桩身沉降和侧向位移。

此过程需要考虑土层刚度、荷载大小等因素。

6.确定合适的桩径和桩长根据单根桩和多根桩组合的承载力、桩身沉降和侧向位移等数据，确定合适的桩径和桩长。

7.绘制PKPM设计图纸最后，将上述数据汇总并绘制成PKPM设计图纸，以供工程施工使用。

三、PKPM桩基础设计注意事项1.地质条件调查要充分、准确。

2.荷载特征要全面考虑，包括静荷载、动荷载等。

3.选择合适的计算方法和软件工具。

4.在计算过程中，要注意各种因素之间的相互影响。

5.最终设计结果应符合国家相关标准和规范。

PKPM如何验算多桩承台配筋(筏板有限元计算)

PKPM如何验算多桩承台配筋（筏板有限元计算）高层建筑核心筒多数为多桩承台，上部的墙不是全部能包括在桩或墩范围内，而是落在了承台上，所以需要对承台的配筋进行计算复核。

计算是在基础CAD里面，我们先要在PMCAD 中按承台外边线画出轴线，方便在JCCAD中布置筏板单元(有限元)（模拟承台计算）退出PMCAD时记得点掉清理无用的网格,节点这样才能JCCAD 里面保留轴线JCCAD中可以导入dwg格式图中的桩的位置，省去在JCCAD中布置桩的麻烦，在CAD中把桩图只留轴线和桩的圆圈桩是块要炸开，并保存在计算文件夹目录下JCCAD 人机交互输入重新输入基础数据可以更新轴线右侧菜单栏中选导入桩位选择文件轴线和桩的圆圈的CAD图保存在计算目录下，选择该文件DWG导入桩位DWG,选择比例1,回车点击按层选桩点选圆圈右键点选完毕，然后点选导至模型按轴线交点点选插入点回主菜单就能看见导入的桩点选承台桩定义桩补充桩的单桩承载力修改桩参数修改桩长框选更改,TAB键改变选择方式点选筏板围区生成定义筏板厚度mm选择布置因为是按承台外边线布置的轴线所以勾掉出挑把辅助轴线的节点都选在框内（未包围在内可能布置出缺角的承台）就生成了筏板即布置上了承台点击筏板有限元计算模型参数选择划分网格大小及相应一些参数（不推荐倒楼盖修改网格边长，修改钢筋级别）单元形成进行网格划分荷载选择SATWE荷载，如果无法选择荷载，可推出，去人机交互输入中读取后，再在本菜单读取。

点击右侧菜单栏空白处写上桩竖向刚度把刚度布置上桩沉降试算计算计算完就可以看计算结果了U是面筋D是底筋X Y就是水平和竖直方向。

pkpm桩基承台计算

CT5 桩基承台计算项目名称_____________日期_____________设计者_____________校对者_____________一、设计依据《建筑地基基础设计规范》 (GB50007-2002)①《混凝土结构设计规范》 (GB50010-2010)②《建筑桩基技术规范》 (JGJ 94－2008)③二、示意图三、计算信息承台类型: 三桩承台计算类型: 验算截面尺寸构件编号: CT-11. 几何参数矩形柱宽bc=450mm 矩形柱高hc=600mm圆桩直径d=500mm承台根部高度H=1200mmx方向桩中心距A=1750mmy方向桩中心距B=1750mm承台边缘至边桩中心距 C=500mm2. 材料信息柱混凝土强度等级: C30 ft_c=1.43N/mm2, fc_c=14.3N/mm2承台混凝土强度等级: C30 ft_b=1.43N/mm2, fc_b=14.3N/mm2桩混凝土强度等级: C80 ft_p=2.22N/mm2, fc_p=35.9N/mm2承台钢筋级别: HRB400 fy=360N/mm23. 计算信息结构重要性系数: γo=1.1纵筋合力点至近边距离: as=150mm4. 作用在承台顶部荷载基本组合值F=3244.000kNMx=57.700kN*mMy=103.500kN*mVx=69.800kNVy=-38.800kN四、计算参数1. 承台总长 Bx=C+A+C=0.500+1.750+0.500=2.750m2. 承台总宽 By=C+B+C=0.500+1.750+0.500=2.750m3. 承台根部截面有效高度 ho=H-as=1.200-0.150=1.050m4. 圆桩换算截面宽度 bp=0.8*d=0.8*0.500=0.400m五、内力计算1. 各桩编号及定位座标如上图所示:θ1=arccos(0.5*A/B)=1.047θ2=2*arcsin(0.5*A/B)=1.0471号桩 (x1=-A/2=-0.875m, y1=-B*cos(0.5*θ2)/3=-0.505m)2号桩 (x2=A/2=0.875m, y2=-B*cos(0.5*θ2)/3=-0.505m)3号桩(x3=0, y3=B*cos(0.5*θ2)*2/3=1.010m)2. 各桩净反力设计值, 计算公式:【8.5.3-2】①∑x i=x12*2=1.531m∑y i=y12*2+y32=1.531mN i=F/n-Mx*y i/∑y i2+My*x i/∑x i2+Vx*H*x i/∑x i2-Vy*H*y1/∑y i2N1=3244.000/3-57.700*(-0.505)/1.531+103.500*(-0.875)/1.531+69.800*1.200*(-0.875)/1.531--38.800*1.200*(-0.505)/1.531=1008.724kNN2=3244.000/3-57.700*(-0.505)/1.531+103.500*0.875/1.531+69.800*1.200*0.875/1.531--38.800*1.200*(-0.505)/1.531=1222.736kNN3=3244.000/3-57.700*1.010/1.531+103.500*0.000/1.531+69.800*1.200*0.000/1.531--38.800*1.200*1.010/1.531=1012.540kN六、柱对承台的冲切验算【8.5.17-1】①1. ∑Ni=0=0.000kNho1=h-as=1.200-0.150=1.050m2. αox=A/2-bc/2-bp/2=1.750/2-1/2*0.450-1/2*0.400=0.450mαoy12=y2-hc/2-bp/2=0.505-0.600/2-0.400/2=0.005mαoy3=y3-hc/2-bp/2=1.010-0.600/2-0.400/2=0.510m3. λox=αox/h o1=0.450/1.050=0.429λoy12=αoy12/ho1=0.210/1.050=0.200λoy3=αoy3/ho1=0.510/1.050=0.4864. βox=0.84/(λox+0.2)=0.84/(0.429+0.2)=1.336βoy12=0.84/(λoy12+0.2)=0.84/(0.200+0.2)=2.100βoy3=0.84/(λoy3+0.2)=0.84/(0.486+0.2)=1.2246. 计算冲切临界截面周长AD=0.5*A+C/tan(0.5*θ1)=0.5*1.750+0.500/tan(0.5*1.047))=1.741mCD=AD*tan(θ1)=1.741*tan(1.047)=3.016mAE=C/tan(0.5*θ1)=0.500/tan(0.5*1.047)=0.866m6.1 计算Umx1Umx1=bc+αox=0.450+0.450=0.900m6.2 计算Umx2Umx2=2*AD*(CD-C-|y1|-|y3|+0.5*bp)/CD=2*1.741*(3.016-0.500-|-0.505|-|1.010|+0.5*0.400)/3.016=1.386m因Umx2>Umx1,取Umx2=Umx1=0.900mUmy=hc+αoy12+αoy3=0.600+0.210+0.510=1.320m因Umy>(C*tan(θ1)/tan(0.5*θ1))-C-0.5*bpUmy=(C*tan(θ1)/tan(0.5*θ1))-C-0.5*bp=(0.500*tan(1.047)/tan(0.5*1.047))-0.500-0.5*0.400=0.800m7. 计算冲切抗力因 H=1.200m 所以βhp=0.967γo*Fl=γo*(F-∑Ni)=1.1*(3244.000-0.000)=3568.40kN[βox*2*Umy+βoy12*Umx1+βoy3*Umx2]*βhp*ft_b*ho=[1.336*2*0.800+2.100*0.900+1.224*0.900]*0.967*1.43*1.050*1000=7446.122kN≥γo*Fl柱对承台的冲切满足规范要求七、角桩对承台的冲切验算【8.5.17-5】①计算公式:【8.5.17-5】①1. Nl=max(N1,N2)=1222.736kNho1=h-as=1.200-0.150=1.050m2. a11=(A-bc-bp)/2=(1.750-0.450-0.400)/2=0.450ma12=(y3-(hc＋d)*0.5)*cos(0.5*θ2)=(1.010-(0.600-0.400)*0.5)*cos(0.5*1.047)=0.442m λ11=a11/ho=0.450/1.050=0.429β11=0.56/(λ11+0.2)=0.56/(0.429+0.2))=0.891C1=(C/tan(0.5*θ1))+0.5*bp=(C/tan(0.5*1.047))+0.5*0.400=1.066mλ12=a12/ho=0.442/1.050=0.421β12=0.56/(λ12+0.2)=0.56/(0.421+0.2))=0.902C2=(CD-C-|y1|-y3+0.5d)*cos(0.5*θ2)=(3.016-0.500-|-0.505|-1.010+0.5*1.047)*cos(0.5*0.400)=1. 039m3. 因 h=1.200m 所以βhp=0.967γo*Nl=1.1*1222.736=1345.010kNβ11*(2*C1+a11)*(tan(0.5*θ1))*βhp*ft_b*ho=0.891*(2*1066.025+450.000)*(tan(0.5*1.047))*0.967*1.43*1050.000=1927.701kN≥γo*Nl=1345.010kN底部角桩对承台的冲切满足规范要求γo*N3=1.1*1012.540=1113.794kNβ12*(2*C2+a12)*(tan(0.5*θ2))*βhp*ft_b*ho=0.902*(2*1039.230+441.987)*(tan(0.5*1.047))*0.967*1.43*1050.000*1000 =1904.835kN≥γo*N3=1113.794kN顶部角桩对承台的冲切满足规范要求八、承台斜截面受剪验算【8.5.18-1】①1. 计算承台计算截面处的计算宽度2.计算剪切系数因0.800ho=1.050m<2.000m,βhs=(0.800/1.050)1/4=0.934ay=|y3|-0.5*hc-0.5*bp=|1.010|-0.5*0.600-0.5*0.400=0.510λy=ay/ho=0.510/1.050=0.486βy=1.75/(λy+1.0)=1.75/(0.486+1.0)=1.1783. 计算承台底部最大剪力【8.5.18-1】①bxo=A*(2/3+hc/2/sqrt(B2-(A/2)2))+2*C=1.750*(2/3+0.600/2/sqrt(1.7502-(1.750/2)2))+2*0.500=2.513mγo*Vy=1.1*2231.460=2454.606kNβhs*βy*ft_b*bxo*ho=0.934*1.178*1.43*2513.077*1050.000=4151.528kN≥γo*Vy=2454.606kN承台斜截面受剪满足规范要求九、承台受弯计算【8.5.16-1】【8.5.16-2】计算公式:【8.5.16-1.2】①1. 确定单桩最大竖向力Nmax=max(N1, N2, N3)=1222.736kN2. 承台底部弯矩最大值【8.5.16-1】【8.5.16-2】①M=Nmax*(A-(sqrt(3)/4)*bc)/3=1222.736*(1.750-(sqrt(3)/4)*0.450)/3=633.844kN*m3. 计算系数C30混凝土α1=1.0αs=M/(α1*fc_b*By*ho*ho)=633.844/(1.0*14.3*2.750*1.050*1.050*1000)=0.0154. 相对界限受压区高度ξb=β1/(1+fy/Es/εcu)=0.518ξ=1-sqrt(1-2αs)=0.015≤ξb=0.5185. 纵向受拉钢筋Asx=Asy=α1*fc_b*By*ho*ξ/fy=1.0*14.3*2750.000*1050.000*0.015/360=1689mm2最小配筋面积:B=|y1|+C=|-505.2|+500=1005.2mmAsxmin=Asymin=ρmin*B*H=0.200%*1005.2*1200=2412mm2Asx<Asxmin,取Asx=Asxmin=2412mm2Asy<Asymin,取Asx=Asymin=2412mm26. 选择Asx钢筋选择钢筋5⌲25, 实配面积为2454mm2/m。
