[转载]图解拆洗波轮式洗衣机按照广告宣传，买了洗衣槽粉，定时清洗，依然难以根本解决问题。

听老妈说，小区里都是请人上门清洗，100元一次。

今天，洗衣机下水又有问题了，似乎阀关不紧。

于是，拆开来修理一下。

LG从排水阀里抠了半天，抠出一枚硬币。

然后，问题就解决了。

这已不是第一次有这个问题了，看来该款洗衣机设计上有点问题。

已经大费周章地把洗衣机拖出来了，正好今日无事，我们商量着，干脆把它拆了，自己彻底清洗一下。

说干就干！1. 排空水、切断电源、拖出洗衣机2. 在洗衣机的后方考上部位，找到两枚螺丝钉处，用十字起把螺丝拧出，共两枚。

3.转到洗衣机正前方，打开盖板，找到图中红色圆圈所示部位。

用手把那小园塑料抠开，即可看到螺钉。

4. 把面板上的两枚螺钉卸掉后，就可把操作面板翻开了，如照片所示。

电路板被软塑料及硅胶封住，不会遇水导电。

由于长时间在潮湿环境下工作，软塑料上已经有了一层水垢，可用干的软布拭去。

5. 翻开控制面板后，可看到还有两枚螺丝钉。

这两枚螺丝钉是用来将洗衣机盖连接到洗衣机机壳上的。

卸下两个螺丝钉，就可以将整个盖布端起。

6. 盖部端起后的样子如图所示。

由于还和机体部分有电气连接。

所以在掀起时注意不要用力太猛。

掀起后，可用悬挂或支垫的方式将洗衣机盖固定住。

7. 接下来，是要拆开洗衣机内桶外桶的连接盖板。

只有把它卸下来，才有可能看到内桶桶壁上的污垢。

如图所示，找到4枚螺丝钉，依次卸下。

另外一枚。

这张图，可清洗看到螺钉所在部位。

8. 将内外桶盖板卸下后，可清楚地看到内桶和外桶。

照片上红色箭头标明之处，就是藏污纳垢之所在。

即便不锈钢内胆干干净净，其反面同样藏不忍睹。

来看看内外桶桶壁的情况。

我们一周前刚用洗衣槽粉浸泡清洗过。

9. 图片上那些黄色的不明物体，都是污垢。

不光内桶桶壁上，连外桶（塑料桶）桶壁上也是一片一片的污渍。

接下来要进入清洗环节，不可马虎。

10. 将特制的小刷子（博文最后会讲解小刷子的制作）深入内外桶壁之间，上下左右来回刷。

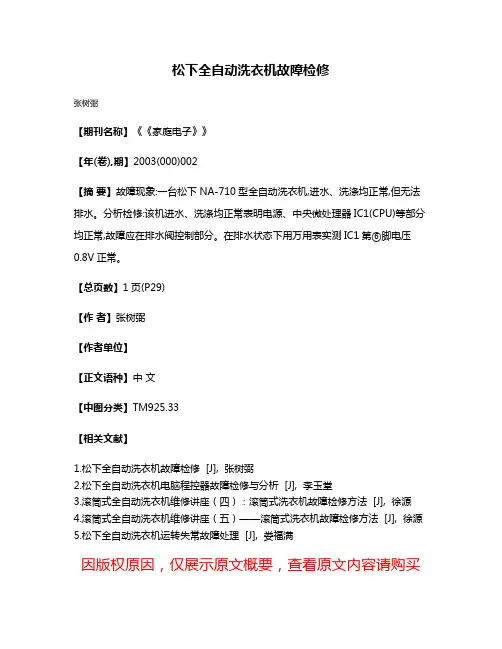

松下全自动洗衣机故障检修
张树弼
【期刊名称】《《家庭电子》》
【年(卷),期】2003(000)002
【摘要】故障现象:一台松下NA-710型全自动洗衣机,进水、洗涤均正常,但无法排水。

分析检修:该机进水、洗涤均正常表明电源、中央微处理器IC1(CPU)等部分均正常,故障应在排水阀控制部分。

在排水状态下用万用表实测IC1第⑥脚电压0.8V正常。

【总页数】1页(P29)
【作者】张树弼
【作者单位】
【正文语种】中文
【中图分类】TM925.33
【相关文献】
1.松下全自动洗衣机故障检修 [J], 张树弼
2.松下全自动洗衣机电脑程控器故障检修与分析 [J], 李玉堂
3.滚筒式全自动洗衣机维修讲座（四）：滚筒式洗衣机故障检修方法 [J], 徐源
4.滚筒式全自动洗衣机维修讲座（五）——滚筒式洗衣机故障检修方法 [J], 徐源
5.松下全自动洗衣机运转失常故障处理 [J], 娄福满
因版权原因，仅展示原文概要，查看原文内容请购买。

洗衣机在长时间使用之后，里面会有污垢累积，长时间不进行清理的话，很容易滋生细菌，甚至是会产生异味。

当自己清洗洗衣机的时候，需要将洗衣机盘拆下来，这样才能将洗衣机清洗得更干净。

今天介绍下洗衣机盘如何拆洗。

1、工具准备
中大号十字螺丝刀、活动扳手、抹布、水盆等。

2、洗衣机拆卸
（1）拆解的话首先需要从机身顶盖开始，将固定顶盖的螺丝去除之后，把顶盖向后抽出，即可看到滚筒洗衣机的内筒结构了。

（2）在拆除了机箱顶盖之后，将要对滚筒洗衣机的前端电脑控制面板进行拆卸，洗衣机的控制系统就是它的“大脑”，一些智能洗涤程序都是由这个电脑来进行控制，拆卸时也需要小心，若损伤了线路，智能的电脑可就不听话了。

控制面板封装在这个白色的盒子里，通过线路连接电源与电机。

（3）要拆卸正面的操作面板，首先要将线路全部断开，此处是控制面板连接电源与电机的线路。

如果上拔有困难，可以先倒入开水浸泡下，毕竟长时间的洗制涤，会有很多垃圾卡死轴和轴套的，然后慢慢摇动，直到可以拿出为止。

若转盘有胶粘合时，可用电吹风吹热，胶就软化了。

以上就是拆洗衣机的机盘的方法。

如果自己有工具的话可以自行操作，如果有困难可以请专业人员。

以家电、家居生活为主营业务方向，提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。

滚筒洗衣机各部件拆解教程一、洗衣机使用前的拆装1、拆除运输螺钉滚筒洗衣机的桶部装是采用整体吊装形式装配在箱体内的。

为了避免洗衣机的运输过程中桶体与外箱体相互碰撞，在出厂时，外桶部装与箱体之间是用4个运输螺钉固定在一起的。

因此，在安装洗衣机时，应首先拆除运输螺钉(用13的搬手)，运输螺钉取下后应妥善保存，以备必在时运输洗衣机用。

2、底角的调整滚筒洗衣机的四个底脚是用来调节洗衣机平衡的。

洗衣机放置好后，用17的板手将四个底脚螺母向下旋松，用手调整底脚螺丝，使洗衣机平衡，然后，用向上拧底脚螺母与箱体底部旋紧。

3、进水管的安装将随机携带的进水管一端，接到水龙头上，另一端装在洗衣机进水电磁阀上。

4、排水管的安装滚筒洗衣机排水管应挂起来，一般出水口末端最高位置不得高出洗衣机底部100厘米，最低不得低于60厘米，或者将排水管挂在水池边沿。

洗衣机的排水管也可以插在下水管里，但排水管必须固定排水管支架里。

5、接地线的安装滚筒洗衣机必须将外壳牢固接地。

滚筒洗衣机采用的电源线为三芯插头，本身有接地线，只要将插头插入有地线装置的单相三芯插座中即可。

如果用户家中没有三芯插座，应在洗衣机箱体后上方接地符号处，加接黄绿双色接地线，并牢固接地。

二、滚筒洗衣机主要部件的拆装（一）电脑板的拆装1、用十字螺丝刀卸下顶盖板后边的两个固定螺钉，从上面用手向后拍打，就可将顶盖板取下。

2、按下止挡件，抽出分配器盒3、用十字螺丝刀卸下洗涤盒前端两螺钉。

4、用十字螺丝刀卸下控制面板的两个螺丝。

5、向上拿起控制面板。

6、旋下电脑板6个螺钉。

7、从控制面板中拿出电脑板。

轻轻拔出导线插件，更换电脑板时，按原样插好插件。

注意：重新安装配需先将程序旋钮装配在电脑板上。

（二）滤波器、水位传感器和进水电磁阀的拆装1、打开洗衣机上盖。

（见图）2、滤波器的拆装：用12的套筒扳手拆下安装在箱体右后上方的六角螺母，就可拆下滤波器，如果滤波器损坏，对照原导线颜色，将连接线换到新件上，将滤波器重新安装到洗衣机上。

管理编号WM-07制作日期2016/6/1所属生产线别
1.顶升设备不能取出铁混时，可使用切割机。

2.塑料码放不可超过铁桶高度。

3.铁混须全部拆除。

4.平衡水收集位置固定，收集完全。

1.慎防被洗衣机掉落砸伤。

2.切割机安全使用规程。

3.必须配戴安全帽、护目镜、耳塞、活性炭口罩、纱布口罩、安全鞋等劳保用品。

主题
产物分类收集作业1.平衡圈 2.塑料桶身
拆解工具
1.气动起子
2.剪刀
3.螺丝刀
4.切割机
作业规范
安全注意事项洗衣机拆解线工序作业流程1.将切割的平衡圈码放在车架上，在顶上用切割机切割
三条口子，再运送到平衡水收集处，切口向下码放在收
集台上（图1、2）。

2.将平衡水收集到专用桶里（图3）。

4.将波轮盘放入容器中，方便二次拆解（图4）。

5.将拆解完成的塑料桶身码放在指定容器。

拆解产物
图1图2图3图4。

松下C F-S X2笔记本拆机风扇清灰攻略-大图松下CF-SX2笔记本拆机风扇清灰攻略手里有台松下CF-SX2的笔记本，散热较差，想清灰。

因为这个本子在国内销售较少，没有好的拆机教程。

只能自己动手。

1.拿掉电池，红圈里本来有两个脚垫，直接卸掉其螺丝，拿掉脚垫。

露出图中的另外两颗螺丝。

2.下面是开始拆机，为了保证螺丝的准确性。

我给每一个螺丝编号，然后找一张白纸，贴上双面胶，卸下的螺丝粘到对应的号码上就行。

这样可以保证不会弄错。

3. 背面的螺丝全部卸掉，24号是不需要,应该是放内存的。

需要两种规格十字螺丝刀。

4.拆完背面的，然后是左边侧面连接外接显示器的接口的两个螺丝也要卸掉，需要尖嘴的钳子。

5.拆完之后需要拆光驱里的螺丝。

不通电打开光驱的机关在背面红圈里，用个笔尖拨一下就开了。

29号螺丝是连接里面的一个类似电磁开关的东西，那东西不固定，打开后就是红圈里的小东西。

往回按的时候不好安装。

6.把光驱里的螺丝打开之后，把屏幕放平，上盖就可以打开了，注意红圈的位置，不要被蹩着。

注意从上边打开，下边是键盘数据线和光驱开关电源线，小心别扯到。

7.打开之后就是这个样子。

圆圈里面就是键盘的连接线，方圈里面是光驱线。

光驱开关电源线，很容易拔掉。

需要注意的是键盘数据线，小心的打开黑色的卡扣，把数据线把出来。

如果不小心把下边的卡座把下来，在网上插就会比较麻烦，全是针脚。

8，拆到这里，其实就可以拿掉硬盘了，硬盘是没固定的，直接拿掉就行，下图是拿掉硬盘之后的样子。

9.接下来，拆掉屏幕的数据线。

如下图。

10.接下来需要拆掉几颗螺丝，和其他的数据线。

红框内1，2，3，4四颗螺丝，其中234是风扇和主板连接，1号是把主板上到机壳上。

黄框内是一些数据线接头，注意5是板子上下面各一条。

绿框内是一些电源线接口。

拆掉这些，主板就可以拿掉，其实78不拆也可以翻开主板了，当然你拆掉8之后，光驱就可以直接卸掉了，可以在这里改装固态硬盘。

11. 翻开主板，就可以拆掉风扇总成了，注意电源线拔掉就好。

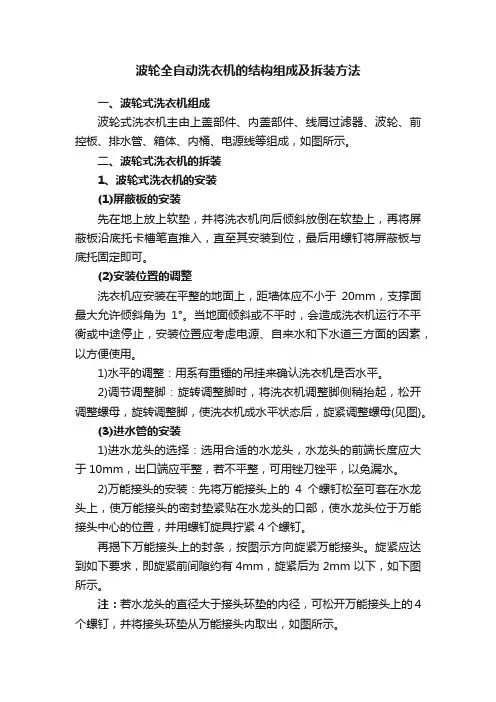

波轮全自动洗衣机的结构组成及拆装方法一、波轮式洗衣机组成波轮式洗衣机主由上盖部件、内盖部件、线屑过滤器、波轮、前控板、排水管、箱体、内桶、电源线等组成，如图所示。

二、波轮式洗衣机的拆装1、波轮式洗衣机的安装(1)屏蔽板的安装先在地上放上软垫，并将洗衣机向后倾斜放倒在软垫上，再将屏蔽板沿底托卡槽笔直推入，直至其安装到位，最后用螺钉将屏蔽板与底托固定即可。

(2)安装位置的调整洗衣机应安装在平整的地面上，距墙体应不小于20mm，支撑面最大允许倾斜角为1°。

当地面倾斜或不平时，会造成洗衣机运行不平衡或中途停止，安装位置应考虑电源、自来水和下水道三方面的因素，以方便使用。

1)水平的调整：用系有重锤的吊挂来确认洗衣机是否水平。

2)调节调整脚：旋转调整脚时，将洗衣机调整脚侧稍抬起，松开调整螺母，旋转调整脚，使洗衣机成水平状态后，旋紧调整螺母(见图)。

(3)进水管的安装1)进水龙头的选择：选用合适的水龙头，水龙头的前端长度应大于10mm，出口端应平整，若不平整，可用锉刀锉平，以免漏水。

2)万能接头的安装：先将万能接头上的4个螺钉松至可套在水龙头上，使万能接头的密封垫紧贴在水龙头的口部，使水龙头位于万能接头中心的位置，并用螺钉旋具拧紧4个螺钉。

再揭下万能接头上的封条，按图示方向旋紧万能接头。

旋紧应达到如下要求，即旋紧前间隙约有4mm，旋紧后为2mm以下，如下图所示。

注：若水龙头的直径大于接头环垫的内径，可松开万能接头上的4个螺钉，并将接头环垫从万能接头内取出，如图所示。

3)进水软管的安装:先将进水软管口对准进水阀口，顺时针旋转进水软管上的旋紧螺母，直至旋不动为止。

再将进水软管另一端连接到万能接头上，用手指向下按压进水管的锁紧杆和套管，同时向上推进水管，直到将万能接头的凸出连接部插人进水管凹进连接轴孔内。

最后松开套管，然后将套管向上推入万能接头，当听到发出“咔嗒”的声音时，说明已连接好，并向下晃动进水软管，确认是否装牢。

洗衣机的拆装方法与技巧一1、洗衣机拆装的常用工具（1）、普通工具：根据拆装部件不同需要用不同的工具，常用的工具有一字螺丝刀、十字螺丝刀、小尺寸活扳手、内六角扳手、钢丝钳、手锉、尖嘴钳、弹簧钳、剪刀、拨线钳和电烙铁等。

（2）、专用工具：拆卸洗衣机的专用工具有长杆内六角套筒扳手、皮带轮扒子、钉子形六角扳手、丁字形十字螺丝刀、短把六角扳手等。

2、洗衣机的常规安装方法（1）、洗衣机的正确安放1）避免安放在潮湿的地方，以防长期受潮而生锈或导线接头短路。

2）避免安放在太阳光直射到的地方或温度较高的地方，应尽量避开热源，以防止塑料件的变形和喷漆的变色。

3）安放的地面要平整，且具有一定的强度。

如果地面达不到绝对的平整，可通过调整洗衣机上的可调角，使之安放平稳。

4）洗衣机垫起的高度最好不要超过15cm，且不宜架空放置，否则运转中会发生较大的振动和共振。

（2）、电源插座和地线安装1）安装洗衣机的电源插座时，一定要核对洗衣机铭牌上的额定电压和额定频率。

我国电网电压为220v、频率为50Hz。

2）电源插座离洗衣机工作位置不要超过2.0m，如果洗衣机内没有安装熔丝，可在电源插板上安装5A的熔丝，以防止一旦发生短路而烧毁电表。

3）洗衣机使用前一定要安装地线（在洗衣机机箱后部都有接地线端子或地线，可以供安装地线用）。

注意，地线不要接在煤气管道或液化石油气管道上，也不可接在电话线及避雷针上。

（3）、进水管、排水管的安装双桶洗衣机都备有进水管和排水管。

安装时，首先将进水管的喇叭口接在水龙头上，进水管的另一端接在洗衣机的进水口上，再将接头左右旋转，并压到洗衣机进水口底部，以保证连接牢固、防止漏水；半自动及全自动型洗衣机的进水管是专用的，安装时，进水管的一端与洗衣机上的进水阀相连，另一端为快速接头，与自来水管相连接，具体操作步骤如下：1）将进水管一端的套环压下，拉出管接头，旋转螺母。

2）将管接头内的橡胶圈紧紧的压贴在自来水龙头的圆形端面上。

松下洗衣机离合器原理
松下洗衣机的离合器原理是通过调节电机和传动轴之间的连接来实现洗衣机的转速控制和转向控制。

离合器相关的运转机构在洗衣机机身内部，主要由电机、离合器盘、离合器织物、离合器换向器等组成。

当洗衣机开关打开时，电机会开始工作，产生动力。

离合器盘位于电机轴上，它有两个部分：一个连接电机轴的驱动盘和一个连接传动轴的被动盘。

驱动盘和被动盘之间由离合器织物连接。

当离合器盘转动时，离合器织物通过摩擦力将驱动盘和被动盘连接在一起，从而传递电机的动力到传动轴。

离合器换向器是控制洗衣机转向的关键部件。

它能够改变电机转动方向，使洗衣机在洗、漂、脱水等工作模式之间切换。

离合器换向器通常由一个换向器织物和一个换向器齿轮组成。

换向器织物连接在离合器盘上，而换向器齿轮则通过连杆和摆杆机构与传动轴相连。

换向器齿轮的转动方向由换向器织物的位置决定，通过切换换向器织物的位置，洗衣机的转向也会相应改变。

总之，松下洗衣机的离合器原理通过离合器盘、离合器织物和离合器换向器的组合运作，实现了洗衣机的转速控制和转向控制，从而使洗衣机能够按照不同的工作模式进行洗涤和脱水等操作。

洗衣机是每个家里都会选购到的电器，今天就先来看一下它的拆洗方法。

1、去超市购买洗衣机专用的清洁剂，价钱大约15块左右。

2、将1袋或2袋（视乎你洗衣机的大小及污垢的多少定量）轻轻侧入洗衣机。

清洁剂需要一次过全部用完，请不要留着哦。

3、关上洗衣机侧门。

跳过预洗设定，直接选择主洗程序，加入清水（常温），洗涤5分钟左右，令到清洗剂充分溶解。

如果污垢严重，最好用40℃的温水。

4、关闭电源，浸泡一小时。

第一次使用或污垢严重的情况，建议可浸泡2-3小时。

5、按洗衣机日常洗涤标准模式清洗。

清洗后如果仍发现残留在洗衣机内筒的赃物，用毛巾擦掉便可。

洗涤完毕后，洗衣机内的异味将会被清除。

如果槽内污染严重，排水管中排出的洗涤水将略显浑浊，甚至带有明显的污垢。

以家电、家居生活为主营业务方向，提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维
修、水电维修、家电拆装等保养维修服务。

拆卸后的样⼦3、前⾯板（含门）- 钢丝圈、4⾓4颗螺丝、线头去除器排⽔1颗螺丝、门锁插头（注意：⼩⼼，按住下拉）注意这个锁有跟电缆连着这个胶圈后⾯隐藏着钢丝圈，抠出来就好了⼏个⾯板都拆掉了，中间那块铁板是后板4、外筒⼀圈的连接点全部断开（这⼀步要⾮常⼩⼼检查），包含：照明电线（上⾯中部）、热⽔管连接器拆除（右上⾓）、⼀根减震器（右下⾓）、F型排⽔管、透明空⽓管（⽤⼒拔出）、洗⾐液下⽔管（左上⾓）。

检查这个⼀圈连接的其他配件，必须移除才能拆卸注意：如果只是换轴承，不需要拆外筒上的胶圈。

有根空⽓管拆不下来，只好咨询松下师傅⼀根空⽓管上⾯涂有胶⽔，发微信给松下师傅，没回复。

打电话给他，他说：⽤⼒拔！我说上⾯有胶⽔怎么办？（我在想安装的时候）他说：⽤⽕机烤⼀烤插回去。

后话：这⼀步安装的时候，我是⽤扎带扎好的，没有⽤⽕机（让我感觉这个也是跟抡铁锤差不多的事情）。

⼀般家电的塑料件，会⼤量使⽤卡扣，即：插过去后，有⼀个东西弹出来顶住预定位置，避免松动。

明⽩这个原理后，就要观察这个插拔件是否有这样的设计，多观察。

我就是⽤这个办法搞定了减震的那根连接杆。

5、外筒外盖 - 13颗螺丝拆开来的第⼀眼，没感觉太脏，可能跟我经常清洗内腔有关系6、⽪带⽪带往外拨同时转动就可以拆卸7、内筒连接轮 - 1颗六⾓⼤螺丝松下的设计⾮常⼤⽓和⼯整8、内筒 - ⽤⽊块顶着轴，敲出⽤⽊块顶着这个轴，把内桶敲出来9、后轴承（⼩） - ⽤拉马拉出来拆到这个地⽅时，已经是晚上10点，经过2个多⼩时的劳作，⾝体已经有点疲惫。

加上⼼⾥有点着急，想快点看到轴承拆卸下来的样⼦。

第⼀次使⽤拉马，不太懂如何搭配“拉头”，结果⽤错了⼀个拉头，明明是还没有进去，结果拼命⽤⼒拧拉马的螺丝，突然，“嘭”的⼀声，感觉像是有东西断裂了。

我的第⼀感觉：桶裂了。

⼼烦意乱地拆下拉马，⽤灯仔细检查中间的位置，没看到有裂痕，但是发现了跟拉马接触的外围⼀圈，给拉马压得变形了。

难道是这些变形发出的声响？我⽤错拉马了？应该⽤什么先垫⼀下再拉？我⼼⾥冒出了⽆数的问号，同时有点⾃责：太着急了。
