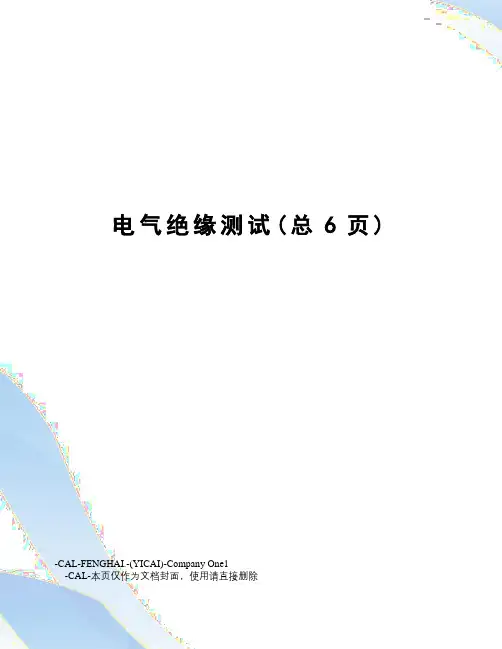

电气绝缘测试(总6页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除电气设备绝缘测试一．绝缘的概念和作用1.概念：所谓绝缘就是使用不导电的物质将带电体隔离或包裹起来，以对触电起保护作用的一种安全措施。

简单的说电气设备绝缘电阻的大小就是隔离电压的能力。

2.作用：防止电气设备短路和接地，保证电气设备与线路的安全运行，防止人身触电事故的发生。

二．绝缘电阻的概念加直流电压于电介质（电缆或电机绕组），经过一定时间（60S）后，流过电介质的泄漏电流对应的电阻称绝缘电阻。

注：泄漏电流：在没有故障的情况下，流入大地或电路中外部导电部分的电流。

三．为什么要测绝缘因为电动机或其他电气设备停用或备用时间较长时，由于受潮或有大量积灰，影响电气设备的绝缘；长期使用的电气设备，绝缘也有可能老化，端线松弛。

测量电气设备的绝缘就能发现这些问题，以便及时采取措施，不影响电气设备的运行或切换使用。

注：受潮怎么影响绝缘？当被测电气设备表面吸潮或瓷绝缘表面形成水膜会使泄漏电流增加使绝缘电阻显着降低而影响绝缘。

四．绝缘电阻的测试工具五．摇表也称兆欧表，主要用于测量电气设备的绝缘电阻。

它是由交流发电机倍压整流电路、表头等部件组成。

摇表摇动时，产生直流电压。

当绝缘材料加上一定电压后，绝缘材料中就会流过极其微弱的电流，这个电流由三部分组成，即电容电流、吸收电流和泄漏电流。

摇表产生的直流电压与泄漏电流之比为绝缘电阻，用摇表检查绝缘材料是否合格的试验叫绝缘电阻试验，它能发现绝缘材料是否受潮、损伤、老化，从而发现设备缺陷。

六．兆欧表的使用1.正确选用兆欧表?兆欧表的额定电压应根据被测电气设备的额定电压来选择。

测量500V以下的设备，选用500V或1000V的兆欧表；额定电压在500V以上的设备，应选用1000V或2500V的兆欧表；对于绝缘子、母线等要选用2500V或5000V?兆欧表。

(1).测试目的本实验是为了确保产品电气绝缘设计达到预先设计所需的要求，并符合相关标准, 减小操作人员和可能与设备接触的人员遭受电击或伤害的危险。

(2).测试条件：可参考GB19510.1-2004和GB8898-2001 “10.2-103a.用耐压测试仪和绝缘阻抗测试仪进行实验。

b.抗电强度电压值设定和P-S绝缘阻抗设定值见下表：表一介电强度试验电压另外对丁某些产品在客户有特殊要求时，按客户要求的标准测试。

(3).检验方法：将被测试产品的电源输入端L, N短接在一起，所有的输出端也短接在一起。

连接到绝缘阻抗测试仪或抗电强度测试仪进行实验。

(4).测试步骤：a.将抗电强度测试仪和绝缘阻抗测试仪设定在标准值上，对绝缘电阻施加1分钟的直流500V电压测试，绝缘电阻不小于表二所给值。

对抗电强度按下歹0规定：1.对承受直流(无纹波)电压应力的绝缘，用直流电压进行试验；2.对承受交流电压应力的绝缘，用电网电源频率的交流电压进行试验。

b.将被测试产品短接好，连到测试仪的输出线上。

c.开始测试，先用绝缘阻抗测试仪检测绝缘电阻；再用抗电强度测试仪测试抗电强度。

并做好相关记录。

(5).测试后检验：a.测试期间不能有火花、电弧产生；被测试样品绝缘应无闪络、击穿现象，耐压测试仪不报警。

b .测试完成后检测被测试样品的所有性能均需正常。

(6).注意要点：a.抗电强度测试时预先施加的试验电压不应大于规定电压值的一半，然后迅速将试验电压升高到全值并持续1min,漏电流不大于10mAb.设备的安全不应受到在预期使用中可能出现的湿热环境的损害，因此除另有特殊规定外，都应在湿热处理后，再立即进行绝缘电阻和抗电轻度测试来检验是否合格。

c.湿热处理要求：设备放进湿热箱之前，先放置在规定的t(20-30 C)和t+4k的环境中4小时。

然后再放入温度为(27-30) C,相对湿度为(90-95)%的湿热箱中放置48小时。

d.湿热箱的空气应流通，试验中不能使湿气或冷凝水凝结在设备上。

电气线路绝缘强度测试记录一、测试目的二、测试对象本次测试对象是公司A楼的电气线路，包括楼层间的主线路及分支线路，总长度约为1000米。

三、测试仪器本次测试使用的仪器有：1.高压测试仪：用于进行高压绝缘测试，测试范围为0-1000V；2.绝缘电阻测试仪：用于测量线路的绝缘电阻值。

四、测试方法1.测试前，确认测试仪器的状态良好，并进行仪器校准。

2.对每个测试点进行测试，测试过程中仪器的钳夹应牢固夹紧测试点。

3.高压绝缘测试：将高压测试仪的探头分别连接于待测线路的正负两极，设定测试电压为500V，测试持续时间为1分钟，记录测试结果。

4.绝缘电阻测试：将绝缘电阻测试仪的电极分别连接于待测线路的正负两极，进行绝缘电阻测量，记录测试结果。

五、测试结果记录测试点测试电压(V) 测试时间(min) 测试电流(A) 绝缘电阻(MΩ)150010.110250010.220350010.115450010.325550010.230...............六、测试结论根据测试结果，本次电气线路绝缘强度测试表明，待测线路的绝缘性能满足安全要求，未发现绝缘性能不合格的情况。

综合测试结果，线路的绝缘电阻值范围在10MΩ以上，高于标准要求的5MΩ，说明绝缘性能良好。

测试中未发现漏电、短路等异常现象，线路运行安全稳定。

七、测试建议1.定期进行电气线路的绝缘强度测试，保持设备及线路的绝缘性能良好，减少安全事故的发生。

2.执行防止线路潮湿、温度过高等因素影响绝缘强度的措施，提高绝缘性能的稳定性。

3.如发现线路存在绝缘性能不良情况，及时进行维修或更换。

八、备注。

⏹⏹第五章电气设备绝缘试验（一）电气设备绝缘试验可分为两大类：（1）耐压试验（破坏性试验）：模仿设备绝缘在运行过程中可能受到的各种电压，对绝缘施加与之相等的或更为严格的电压，从而考研绝缘耐受这类电压的能力，称为耐压试验。

对绝缘考察严格，但容易造成不必要的绝缘损坏。

（2）检查性试验（非破坏性试验）：测定绝缘某些方面的特性，并据此间接地判断绝缘的状况，称为检查性试验。

这类试验一般在较低的电压下进行，通常不会导致绝缘的击穿损坏。

由此可见，上述两类试验时互为补充，而不能相互代替的。

当然，应先做检查性试验，据此再确定耐压试验的时间和条件。

5-1 测定绝缘电阻绝缘电阻是反映绝缘性能的最基本的指标之一，通常都用兆欧表测量绝缘电阻。

其工作原理图可参考图5-1-1。

通常兆欧表的量程为500V、1000V、2500V、5000V等。

图5-1-1 兆欧表原理电路图如图5-1-2是用兆欧表测套管绝缘的接线图，兆欧表对外有三个接线端子，测量时，线路端子（L）接被试品的高压导体；接地端子（E）接被试品外壳或地；屏蔽端子（G）接被试品的屏蔽环或别的屏蔽电极。

图5-1-2 用兆欧表测套管绝缘的接线图如前所述，一般电介质都可以用图1-4-2所示的等效电路图来表示。

图中，串联之路RP —CP代表电介质的吸收特性，如绝缘良好，则最终Rlk和RP的值都很大，稳定的绝缘电阻值也很高。

反之，绝缘受潮时，则不仅最后稳定的电阻很低，而且还会很快达到稳定值。

因此，也可以用绝缘电阻随时间而变化的关系来反映绝缘的状况。

通常用时间为60s和15s时所测得的绝缘电阻值之比，称为吸收比K，即K=R60/R15如绝缘良好，则此值应大于1.3~1.5。

对于某些容量较大的电气设备，其绝缘的极化和吸收的过程很长，上述的吸收比K还不能充分反映绝缘吸收过程的整体。

此时可增测极化指数PP=R10min /R1min如绝缘良好，则此值应大于1.5~2.0。

测量绝缘电阻可以有效发现下列缺陷：（1）总体绝缘质量欠佳；（2）绝缘受潮；（3）两极间有贯穿性的导电通道；（4）绝缘表面情况不良。

家庭电器的电线绝缘与耐高温性能测试与验收标准家庭电器的电线绝缘与耐高温性能测试与验收标准家庭电器的电线绝缘与耐高温性能是保障家庭电器安全运行的重要指标之一。

为了确保家用电器的电线符合安全要求，在生产过程中必须进行电线绝缘与耐高温性能测试，以确保其符合相关标准和要求。

本文将介绍家庭电器电线绝缘与耐高温性能测试与验收的标准和方法。

首先，对于家庭电器的电线绝缘测试，主要有以下几个方面的标准和要求：1. 绝缘电阻测试：家庭电器的电线必须具备良好的绝缘性能。

通常使用绝缘电阻测试仪进行测试，测试电压一般设置为500V。

测试过程中，电线的绝缘电阻值应大于规定的最小值，以确保电线不会发生漏电等安全隐患。

2. 绝缘耐压试验：绝缘耐压试验主要是测试家庭电器电线在规定的电压下能够承受的最大压力。

测试时，电线应该能够承受规定的电压而不发生击穿、破裂等情况。

3. 反复弯曲试验：此项试验主要测试电线的机械性能，即电线能够在规定的弯曲次数下不发生断裂、电阻增加等情况。

对于家庭电器的电线耐高温性能测试，主要有以下几个方面的标准和要求：1. 高温炉测试：将电线置于高温炉中，根据要求将温度升至规定的高温下保持一定时间。

测试后，电线应该不发生熔化、烧毁等情况。

测试温度一般根据电线的用途和材料来确定，但一般不低于105℃。

2. 耐热试验：此项试验主要测试电线暴露在高温环境下的耐热性能。

将电线置于高温环境中，根据要求保持一定时间，测试后电线不应有脆化、熔融、变形等情况发生。

3. 高温下不导电测试：在高温环境下测试电线的导电性能。

测试过程中，电线应该保持不导电的特性，不发生短路等情况。

综上所述，家庭电器的电线在生产过程中应符合电线绝缘与耐高温性能的测试与验收标准。

通过绝缘电阻测试、绝缘耐压试验、反复弯曲试验等测试电线的绝缘性能，以及高温炉测试、耐热试验、高温下不导电测试等测试电线的耐高温性能，可以保证电线的安全性和可靠性。

只有通过相关测试并符合相关标准的电线才能用于家庭电器制造，从而保证家庭电器在使用时的安全性和性能。

低压38O伏电气线路绝缘强度测试
1、解开电机接线端子间的连接片。

2、用数显万用表低阻档，测电机三个绕组首尾端电阻，正常情况下三个绕组的电阻应该是相等的。

若有误差，其误差不能大于5%。

3、电机绕组电阻大于1欧可用单臂电桥测、电机绕组电阻小于1欧可双臂电桥测。

如果电机绕组间电阻值相差较大，说明电机绕组有短路、断路、焊接不良和绕组匝数有误差。

4、绕组间的绝缘电阻、绕组与外壳间的绝缘电阻，可以
用:380V电机用0-500兆欧或0-1000兆欧测量范围的兆欧表测。

其绝缘电阻不能低于0.5兆欧。

高压电机用0-2000兆欧测量范围的兆欧表测。

其绝缘电阻不能低于10-20。

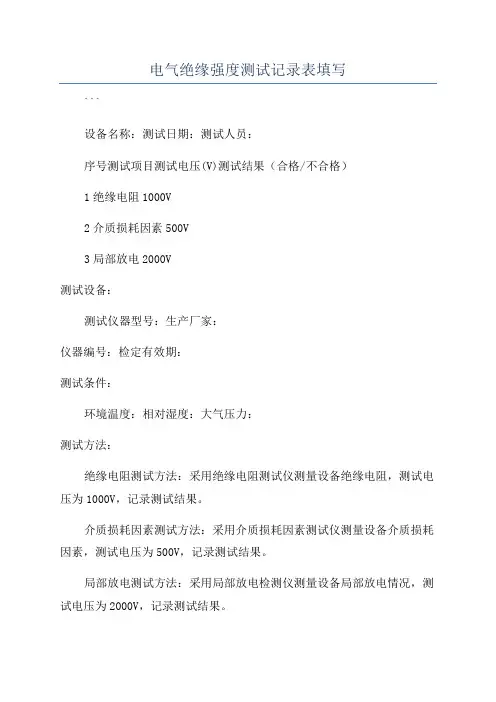

电气绝缘强度测试记录表填写```设备名称：测试日期：测试人员：序号测试项目测试电压(V)测试结果（合格/不合格）1绝缘电阻1000V2介质损耗因素500V3局部放电2000V测试设备：测试仪器型号：生产厂家：仪器编号：检定有效期：测试条件：环境温度：相对湿度：大气压力：测试方法：绝缘电阻测试方法：采用绝缘电阻测试仪测量设备绝缘电阻，测试电压为1000V，记录测试结果。

介质损耗因素测试方法：采用介质损耗因素测试仪测量设备介质损耗因素，测试电压为500V，记录测试结果。

局部放电测试方法：采用局部放电检测仪测量设备局部放电情况，测试电压为2000V，记录测试结果。

测试结果分析及结论：根据测试记录，测试设备在不同测试项目下分别进行了绝缘电阻、介质损耗因素和局部放电测试，测试结果如下：1.绝缘电阻测试：测试结果显示设备的绝缘电阻合格，满足绝缘要求。

2.介质损耗因素测试：测试结果显示设备的介质损耗因素合格，符合要求。

3.局部放电测试：测试结果显示设备未发现局部放电现象，符合要求。

综上所述，根据测试结果分析，测试设备在绝缘电阻、介质损耗因素和局部放电项目上都合格，没有发现明显的电气绝缘问题。

测试结论为设备具备良好的电气绝缘强度。

备注：测试人员可以根据实际情况添加其他测试项目，如接地电阻、升降压测试等。

```以上是一个电气绝缘强度测试记录表的填写示例，具体填写内容根据实际情况进行调整。

同时，为了确保测试结果的准确性，应根据相关标准和规范进行测试，并保留相关的测试仪器校准证书和检定报告。

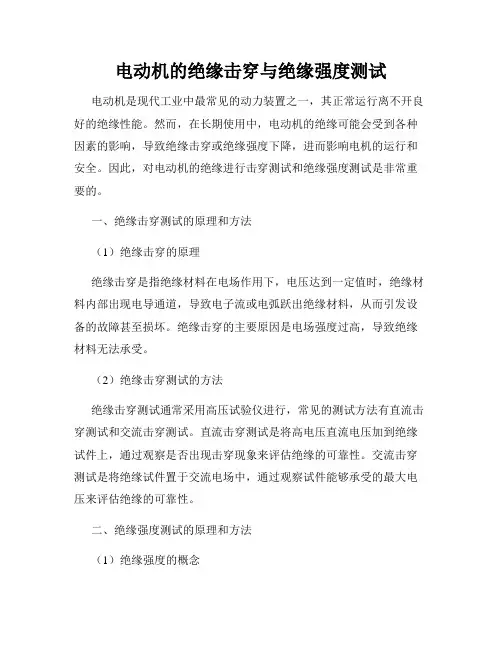

电动机的绝缘击穿与绝缘强度测试电动机是现代工业中最常见的动力装置之一，其正常运行离不开良好的绝缘性能。

然而，在长期使用中，电动机的绝缘可能会受到各种因素的影响，导致绝缘击穿或绝缘强度下降，进而影响电机的运行和安全。

因此，对电动机的绝缘进行击穿测试和绝缘强度测试是非常重要的。

一、绝缘击穿测试的原理和方法（1）绝缘击穿的原理绝缘击穿是指绝缘材料在电场作用下，电压达到一定值时，绝缘材料内部出现电导通道，导致电子流或电弧跃出绝缘材料，从而引发设备的故障甚至损坏。

绝缘击穿的主要原因是电场强度过高，导致绝缘材料无法承受。

（2）绝缘击穿测试的方法绝缘击穿测试通常采用高压试验仪进行，常见的测试方法有直流击穿测试和交流击穿测试。

直流击穿测试是将高电压直流电压加到绝缘试件上，通过观察是否出现击穿现象来评估绝缘的可靠性。

交流击穿测试是将绝缘试件置于交流电场中，通过观察试件能够承受的最大电压来评估绝缘的可靠性。

二、绝缘强度测试的原理和方法（1）绝缘强度的概念绝缘强度是指绝缘材料在正常工作条件下能够承受的最大电压，即绝缘材料的耐电压能力。

绝缘强度的测试可以评估绝缘材料的品质和耐久性。

（2）绝缘强度测试的方法绝缘强度测试一般采用交流高压法进行。

测试时，将交流电压加到绝缘试件上，逐渐增加电压的大小，直到达到试件能够承受的最大电压为止。

在测试过程中，需要根据不同的标准和需求确定测试的电压和时间。

三、电动机绝缘测试的重要性和应用（1）保证电动机的正常运行电动机的绝缘失效可能导致设备短路、停电等故障，甚至对人员和设备造成伤害。

通过绝缘击穿测试和绝缘强度测试，可以及时发现绝缘问题，保证电动机的正常运行，减少故障发生的可能性。

（2）确保生产安全和稳定性在工业生产过程中，电动机的稳定性对于生产安全和产量的保证至关重要。

绝缘击穿和强度失效可能导致设备故障、停机维修等不良后果，影响生产进度和效率。

通过绝缘测试，可以提前预防并避免这些问题的发生，确保生产过程的稳定性和安全性。

IEC绝缘测试规范篇一：电线电缆绝缘抗拉强度试验规范电线电缆绝缘抗拉强度试验规范（ISO9001-2015）1. 0目的确保拉力强度试验的正确和有效性。

2.0适用范围适用于电线电缆绝缘、内外护套的抗拉强度及断裂伸长率的测试。

3.0试验设备和材料3.1拉伸试验机、比重天平、千分尺。

3.2要求：如果是绝缘、内护套和外护套的尺寸允许，则采用切试片机取样，如尺寸较小，则取管状试样即可，双芯和三芯平行线芯扁线的各绝缘线芯，不必分离。

3.3从每根试验电线上截取三个各600mm长的样品，样品分加别取自该电线相距至少1米的三个部位，然而将三个样品截成六个约100mm长的样品并加以标识区分。

试样长度至少2英寸（5.08cm）。

4.0试验步骤4.1每天试验前，检查拉力强度试验机是否正常，如异常，须检修，并作好记录。

4.2测量断裂伸长率，在所有试样(老化和未老化)上作两个测量标记，距离应以试片要求设定。

4.3所有试样应放置在23±2℃下至少3小时。

4.4试验操作时，夹头分离速度为250mm/min，如果是比重大于0.925g/ml的聚乙烯，则拉伸速率可减至25±5mm/min。

5. 0结论5.1试样断裂伸长率(%)，根据断裂时测得的测量标记之间的距离和原先测量标记之间的距离计算得出。

计算公式：（显示值-标准值）X100%/标准值。

5.2试样截面指拉伸试验前试样的截面。

5.3对于那些在夹头处直接断裂且具有明显小的测量值的试样，不作试样评价。

5.4至少要进行六次无可非议的拉伸试验，六次试验测出值的平均值为试样的抗拉强度和断裂伸长值。

5.5如果试验结果符合电线标准规定，则试验算通过，如果不符合，则判为NG，并作好记录，结果告知送检部门负责人，所做试样退回送检部门或报废处理。

（具体参见5.6。

5.6 线材抗拉强度要求参数表:篇二：耐压测试标准耐压测试标准GB/T 15290-1994 GB/T 8554-1998 和IEC 61007-1994测试标准；1.进行耐压测试的原因正常情況下,电力系统中的电压波形是正弦波.电力系统在运行中由于雷击，操作，故障或电气设备的参数配合不当等原因，引起系统中某些部分的电压突然升高，大大超过其额定电压，这就是过电压。

A-c是指A相和C相的绝缘电阻。

低压线是用低压兆欧表测量的。

按照仪表显示的数量填写。

高压线由高压兆欧表测量。

类似地，a-N代表相线与零线之间的绝缘电阻，而a-pe代表相线与地之间的绝缘值。

单位栏的内容包括：项目名称，施工单位，施工单位和监理单位，签名栏的内容包括：监理工程师，建设工程技术总监，测试人员，记录员等。

签证内容为：完成。

第一列是相间测量值（mΩ）。

使用兆欧表测量线路或设备两相之间的绝缘电阻。

AB，BC和AC的值彼此相等。

第二列是零相测量值（mΩ）。

使用兆欧表测量三相或零线或设备的零线（中性线）的绝缘电阻。

A0，B0和A0的值相等。

第三列是相接地测量值（mΩ）。

使用兆欧表测量线路或设备的三相和零线对地的绝缘电阻。

到地面的a，B，C和0线的值分别是多少。

以下是供参考的示例表：扩展数据电路绝缘强度测试标准：电力电缆的绝缘电阻应不超过《建筑物验收规范》（GB 503-2002）中的0.5mΩ。

塑料广泛用于电气工程领域。

塑料有两种主要功能，一种是用作电绝缘材料，另一种是机械结构材料。

这些材料用于电气领域，主要用于电机，电器行业和电线电缆行业。

电绝缘材料用于使装置电绝缘。

具有一定机械强度的材料通常具有106〜1019. Cm的电阻率。

在第一列中，相间测量值（mΩ）用于测量带有兆欧表（megger）的电路或设备的两相之间的绝缘电阻。

AB，BC和AC的值彼此相等。

第二列是零相测量值（mΩ），用于使用兆欧表（megger）测量三相至零线（中性线）的线路或设备的绝缘电阻。

A0，B0和A0的值是多少？第三列是相到地的测量值（mΩ），它是使用兆欧表（megger）来测量线路或设备的三相和零线对地的绝缘电阻。

接地线a，B，C和0的值分别是多少。
