电气绝缘电阻测试记录日期：xxxx年xx月xx日测试人员：xxx一、测试对象及测试要求测试对象：设备A测试要求：根据标准规范，测试设备A的绝缘电阻，以判断其电气绝缘状况是否符合安全要求。
二、测试设备1.数字绝缘电阻测试仪2.电源线3.测试夹具三、测试步骤1.准备工作a.将测试夹具与设备A正确连接，并确保连接牢固。
b.将数字绝缘电阻测试仪的电源线接通电源，并确保其工作正常。
2.设备准备a.将设备A的电源线插入电源插座，确保设备处于工作状态。
b.关闭设备A的所有开关和按钮。
3.测试操作a.将数字绝缘电阻测试仪的测试线分别与设备A的待测部分的正极和负极相连接。
b.打开数字绝缘电阻测试仪，调整测试电源的电压至合适的范围。
c.选择测试模式，根据设备A的绝缘特性选择合适的电压范围和测量时间。
d.按下测试按钮，进行绝缘电阻测试。
4.测试结果a.测试仪器上显示的测试结果为设备A的绝缘电阻值。
b.记录测试结果，并与标准规范进行对比。
c.若测试结果与标准规范相符，则设备A的电气绝缘状况符合要求；若测试结果不符合标准规范，则设备A的电气绝缘状况存在问题。
五、测试结果根据标准规范，设备A的绝缘电阻测试结果如下：1.测试项：A部分绝缘电阻测量测试结果：10MΩ标准规范要求：大于5MΩ结论：设备A的A部分的绝缘电阻符合要求。
2.测试项：B部分绝缘电阻测量测试结果：8MΩ标准规范要求：大于3MΩ结论：设备A的B部分的绝缘电阻符合要求。
3.测试项：C部分绝缘电阻测量测试结果：2MΩ标准规范要求：大于1MΩ结论：设备A的C部分的绝缘电阻符合要求。
六、测试结论和建议根据以上测试结果，设备A的绝缘电阻测试结果均符合标准规范的要求，说明设备A的电气绝缘状况良好，可以正常使用。
建议定期进行绝缘电阻测试，以确保设备A的电气安全性。
另外，在操作过程中要注意测试仪器的正确使用，保证测试结果的准确性。
以上为设备A的电气绝缘电阻测试记录。
A-c是指A相和C相的绝缘电阻。
低压线是用低压兆欧表测量的。
按照仪表显示的数量填写。
高压线由高压兆欧表测量。
类似地，a-N代表相线与零线之间的绝缘电阻，而a-pe代表相线与地之间的绝缘值。
单位栏的内容包括：项目名称，施工单位，施工单位和监理单位，签名栏的内容包括：监理工程师，建设工程技术总监，测试人员，记录员等。
签证内容为：完成。
第一列是相间测量值（mΩ）。
使用兆欧表测量线路或设备两相之间的绝缘电阻。
AB，BC和AC的值彼此相等。
第二列是零相测量值（mΩ）。
使用兆欧表测量三相或零线或设备的零线（中性线）的绝缘电阻。
A0，B0和A0的值相等。
第三列是相接地测量值（mΩ）。
使用兆欧表测量线路或设备的三相和零线对地的绝缘电阻。
到地面的a，B，C和0线的值分别是多少。
以下是供参考的示例表：扩展数据电路绝缘强度测试标准：电力电缆的绝缘电阻应不超过《建筑物验收规范》（GB 503-2002）中的0.5mΩ。
塑料广泛用于电气工程领域。
塑料有两种主要功能，一种是用作电绝缘材料，另一种是机械结构材料。
这些材料用于电气领域，主要用于电机，电器行业和电线电缆行业。
电绝缘材料用于使装置电绝缘。
具有一定机械强度的材料通常具有106〜1019. Cm的电阻率。
在第一列中，相间测量值（mΩ）用于测量带有兆欧表（megger）的电路或设备的两相之间的绝缘电阻。
AB，BC和AC的值彼此相等。
第二列是零相测量值（mΩ），用于使用兆欧表（megger）测量三相至零线（中性线）的线路或设备的绝缘电阻。
A0，B0和A0的值是多少？第三列是相到地的测量值（mΩ），它是使用兆欧表（megger）来测量线路或设备的三相和零线对地的绝缘电阻。
接地线a，B，C和0的值分别是多少。

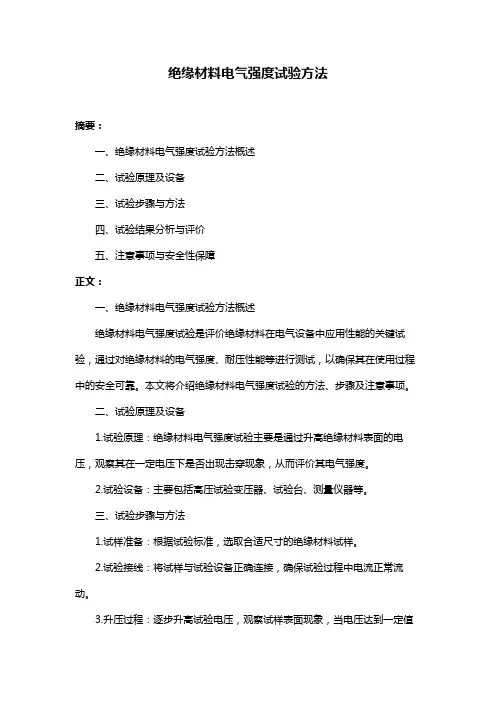

绝缘材料电气强度试验方法摘要：一、绝缘材料电气强度试验方法概述二、试验原理及设备三、试验步骤与方法四、试验结果分析与评价五、注意事项与安全性保障正文：一、绝缘材料电气强度试验方法概述绝缘材料电气强度试验是评价绝缘材料在电气设备中应用性能的关键试验，通过对绝缘材料的电气强度、耐压性能等进行测试，以确保其在使用过程中的安全可靠。
本文将介绍绝缘材料电气强度试验的方法、步骤及注意事项。
二、试验原理及设备1.试验原理：绝缘材料电气强度试验主要是通过升高绝缘材料表面的电压，观察其在一定电压下是否出现击穿现象，从而评价其电气强度。
2.试验设备：主要包括高压试验变压器、试验台、测量仪器等。
三、试验步骤与方法1.试样准备：根据试验标准，选取合适尺寸的绝缘材料试样。
2.试验接线：将试样与试验设备正确连接，确保试验过程中电流正常流动。
3.升压过程：逐步升高试验电压，观察试样表面现象，当电压达到一定值时，绝缘材料可能出现击穿。
4.记录数据：试验过程中，实时记录电压、电流等参数，以便进行结果分析。
5.结果判断：根据试验数据，判断绝缘材料是否满足电气强度要求。
四、试验结果分析与评价1.分析试验数据：计算绝缘材料的电气强度、耐压系数等指标。
2.评价试验结果：将试验结果与标准要求进行对比，判断绝缘材料是否合格。
五、注意事项与安全性保障1.试验现场应设置安全防护措施，确保试验人员安全。
2.试验设备应定期检查、维护，确保设备性能稳定。
3.试验过程中，严禁触碰带电部分，防止发生意外。
4.试验结束后，对试验设备进行妥善保管，确保下次试验顺利进行。
低压38O伏电气线路绝缘强度测试
1、解开电机接线端子间的连接片。
2、用数显万用表低阻档，测电机三个绕组首尾端电阻，正常情况下三个绕组的电阻应该是相等的。
若有误差，其误差不能大于5%。
3、电机绕组电阻大于1欧可用单臂电桥测、电机绕组电阻小于1欧可双臂电桥测。
如果电机绕组间电阻值相差较大，说明电机绕组有短路、断路、焊接不良和绕组匝数有误差。
4、绕组间的绝缘电阻、绕组与外壳间的绝缘电阻，可以
用:380V电机用0-500兆欧或0-1000兆欧测量范围的兆欧表测。
其绝缘电阻不能低于0.5兆欧。
高压电机用0-2000兆欧测量范围的兆欧表测。
其绝缘电阻不能低于10-20。
耐压测试（Dielectric Voltage Withstand Test）也就是俗称的高压测试电器产品的耐压测试在CSA，UL和IEC标准中，几乎各种电器安全标准都会要求对产品进行耐压测试。
这就可以看出耐压测试是电器安全标准的一个重要组成部分。
耐压测试（Dielectric Voltage Withstand Test）也就是俗称的高压测试（High Voltage Test），通过对设备施加一个高于其额定值的电压并维持一定时间来判定设备的绝缘材料和空间距离是否符合要求的测试。
本文介绍的美国和加拿大标准的耐压测试特点，详细地叙述了耐压测试步骤及其指标和方法，以帮助中国企业制造出真正符合北美市场标准的电器设备。
为什么要进行耐压测试？正常情况下，电力系统中的电压波形是正弦波。
电力系统在运行中由于雷击、操作、故障或电气设备的参数配合不当等原因，引起系统中某些部分的电压突然升高，大大超过其额定电压，这就是过电压。
过电压按其发生的原因可分为两大类，一类是由于直接雷击或雷电感应而引起的过电压，称为外部过电压。
雷电冲击电流和冲击电压的幅值都很大，而且持续时间很短，破坏性极大。
但由于城镇及一般工业企业内的3－10kV与以下的架空线路，因受厂房或高大建筑物的屏蔽保护，所以遭受直接雷击的概率很小，比较安全。
而且这里讨论的是民用电器，不在上述范围内，就不进一步讨论。
另一类是因为电力系统内部的能量转换或参数变化引起的，例如切合空载线路，切断空载变压器，系统内发生单相弧光接地等，称为内部过电压。
内部过电压是确定电力系统中各种电气设备正常绝缘水平的主要依据。
也就是说，产品的绝缘结构的设计不但要考虑额定电压而且要考虑产品使用环境的内部过电压。
耐压测试就是检测产品绝缘结构是否能够承受电力系统的内部过电压。
测试点和测试电压值测试点和测试电压值依据具体产品的相关标准来确定。
美国和加拿大除了其本身的北美体系的标准以外还有以IEC为基础的新标准。
电气绝缘测试(总6页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除电气设备绝缘测试一．绝缘的概念和作用1.概念：所谓绝缘就是使用不导电的物质将带电体隔离或包裹起来，以对触电起保护作用的一种安全措施。
简单的说电气设备绝缘电阻的大小就是隔离电压的能力。
2.作用：防止电气设备短路和接地，保证电气设备与线路的安全运行，防止人身触电事故的发生。
二．绝缘电阻的概念加直流电压于电介质（电缆或电机绕组），经过一定时间（60S）后，流过电介质的泄漏电流对应的电阻称绝缘电阻。
注：泄漏电流：在没有故障的情况下，流入大地或电路中外部导电部分的电流。
三．为什么要测绝缘因为电动机或其他电气设备停用或备用时间较长时，由于受潮或有大量积灰，影响电气设备的绝缘；长期使用的电气设备，绝缘也有可能老化，端线松弛。
测量电气设备的绝缘就能发现这些问题，以便及时采取措施，不影响电气设备的运行或切换使用。
注：受潮怎么影响绝缘？当被测电气设备表面吸潮或瓷绝缘表面形成水膜会使泄漏电流增加使绝缘电阻显着降低而影响绝缘。
四．绝缘电阻的测试工具五．摇表也称兆欧表，主要用于测量电气设备的绝缘电阻。
它是由交流发电机倍压整流电路、表头等部件组成。
摇表摇动时，产生直流电压。
当绝缘材料加上一定电压后，绝缘材料中就会流过极其微弱的电流，这个电流由三部分组成，即电容电流、吸收电流和泄漏电流。
摇表产生的直流电压与泄漏电流之比为绝缘电阻，用摇表检查绝缘材料是否合格的试验叫绝缘电阻试验，它能发现绝缘材料是否受潮、损伤、老化，从而发现设备缺陷。
六．兆欧表的使用1.正确选用兆欧表?兆欧表的额定电压应根据被测电气设备的额定电压来选择。
测量500V以下的设备，选用500V或1000V的兆欧表；额定电压在500V以上的设备，应选用1000V或2500V的兆欧表；对于绝缘子、母线等要选用2500V或5000V?兆欧表。
绝缘电阻、摇表、兆欧表显示不归零处理方法
绝缘电阻测试仪又名兆欧表、摇表、电子摇表、电子兆欧表等，主要用于测量电气设备、家用电器或电气线路对地及相间绝缘强度的常用测试工具，兆欧（M Ω）为单位，具有适用范围广，普片性强的特点，采用中大规模集成电路，输出功率大，短路电流高和多档位选择电压，等电位保护环和四阶有源低通滤波电路，抗干扰强，测量精度高，电子升压，LED显示，操作简单，测量迅捷。
绝缘电阻显示不归零的现象
兆欧表、摇表、电子摇表、电子兆欧表显示不归零是指在短接时显示的电阻不为零，正常情况下，两表笔短接之后形成完全的通路，电阻值应该显示为零，表笔分开之后为1，也就是无穷大，这也是我们在现场验证测试仪是否故障的主要方法。
如何处理方法
首先检查引线是否有损坏，有些情况是内芯断了，表皮没有明显的现象，短接时，电阻是有可能是不为零，这种只需要换根同样的测试线即可解决，如果引线是完好的，那么我们建议脱开所有的负载，直接将两个表笔短接，在每个电压档位进行测量，观察电阻的变化，如果还是电阻为零，那么判定是设备的故障，这种一般在现场是处理不好，属于是电路上的问题，也不推荐你们自行修理，建议与购买厂家联系。
判定兆欧表的故障还是比较简单，短接为零，开路为1，1所代表的是溢出或者
无穷大，无论你选择哪个电压输出，或者是手动摇表的速度都不会影响以上的两种判断方法。
