电气线路绝缘强度测试记录(表AQ-C7-2)

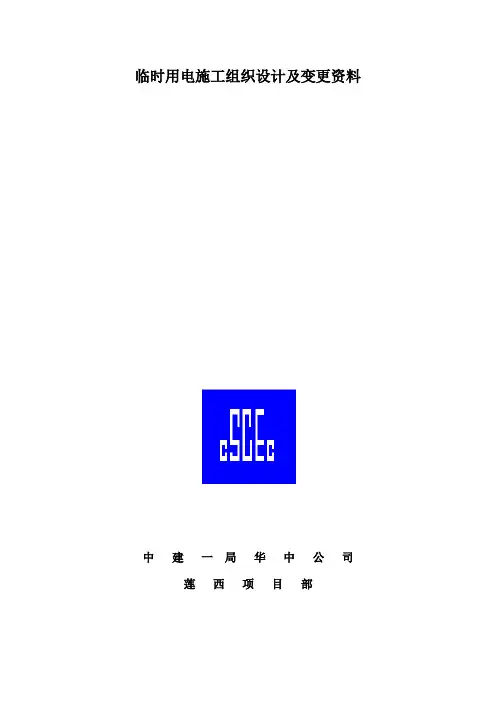

临时用电施工组织设计及变更资料
中建一局华中公司莲西项目部
施工现场临时用电验收表（表AQ-C7-1）
中建一局华中公司
莲西项目部
总、分包临电安全管理协议
中建一局华中公司莲西项目部
电气设备测试、调试记录
中建一局华中公司莲西项目部

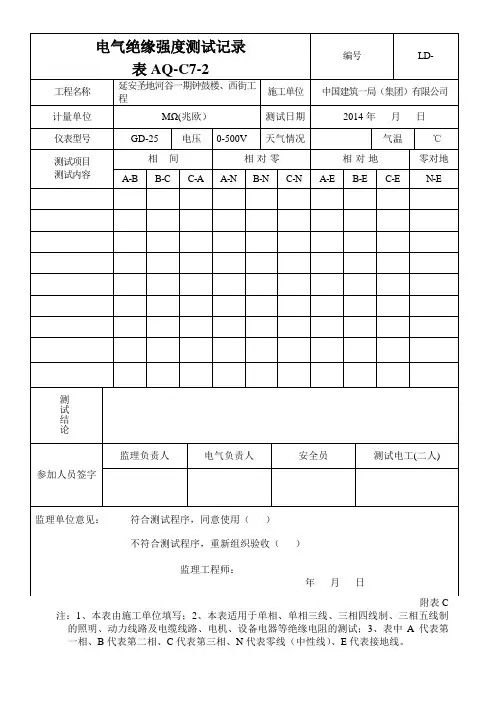

电气线路绝缘强度测试记录
（表AQ-C7-2）
中建一局华中公司莲西项目部
接地电阻测试记录表
（表AQ-C7-3）
中建一局华中公司莲西项目部
电工巡检维修记录
（表AQ-C7-4）
中建一局华中公司莲西项目部
技术交底（临电安全交底、对临电工的安全交底、雨
季施工前对临电工交底）
中建一局华中公司
莲西项目部
临电器材合格证、检验报告
中建一局华中公司莲西项目部
定期检、复查：（配电箱、开关箱、定期检查、维修）配电箱内有系统图、箱体有编号，防雨、防砸、防尘
措施。

中建一局华中公司
莲西项目部。

电气线路绝缘强度测试记录GD2302031□□工程名称佳大时尚公寓（开发区东区南片员工楼B地块）分项工程名称三层室内及公共照明施工单位汕头市南华建筑有限公司工作电压220V测量时温度32℃施工执行标准名称及编号GB 50303—2002 建筑电气安装工程质量验收规范设备线路名称A-B B-C C-A A-N B-N C-N A-PE B-PE C-PE N-PE室内照明箱AL至N1回路95 110 95室内照明箱AL至N2回路100 95 65室内照明箱AL至N3回路85 85 100AL1照明箱至N1梯间照明100 95 85AL2照明箱至N2公共走廊照明100 75 65室内照明箱AL至N1回路85 110 65室内照明箱AL至N2回路75 90 80室内照明箱AL至N3回路70 100 70安装单位检查评定结果专业工长（施工员）测试人员经测试，线路绝缘良好，符合设计要求及施工验收规范规定.项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人）年月日电气线路绝缘强度测试记录GD2302031□□工程名称佳大时尚公寓（开发区东区南片员工楼B地块）分项工程名称四层室内及公共照明施工单位汕头市南华建筑有限公司工作电压220V测量时温度32℃施工执行标准名称及编号GB 50303—2002 建筑电气安装工程质量验收规范设备线路名称A-B B-C C-A A-N B-N C-N A-PE B-PE C-PE N-PE室内照明箱AL至N1回路110 100 95室内照明箱AL至N2回路95 90 85室内照明箱AL至N3回路80 100 110AL1照明箱至N1梯间照明90 85 80AL2照明箱至N2公共走廊照明95 85 95室内照明箱AL至N1回路95 100 55室内照明箱AL至N2回路80 80 75室内照明箱AL至N3回路85 110 95安装单位检查评定结果专业工长（施工员）测试人员经测试，线路绝缘良好，符合设计要求及施工验收规范规定.项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人）年月日电气线路绝缘强度测试记录GD2302031□□工程名称佳大时尚公寓（开发区东区南片员工楼B地块）分项工程名称五层室内及公共照明施工单位汕头市南华建筑有限公司工作电压220V测量时温度32℃施工执行标准名称及编号GB 50303—2002 建筑电气安装工程质量验收规范A-B B-C C-A A-N B-N C-N A-PE B-PE C-PE N-PE 设备线路名称室内照明箱90 95 90 AL至N1回路室内照明箱95 90 90 AL至N2回路室内照明箱90 95 95 AL至N3回路AL1照明箱至90 90 100N1梯间照明AL2照明箱至90 85 75 N2公共走廊照明室内照明箱95 100 85 AL至N1回路室内照明箱85 90 85 AL至N2回路室内照明箱100 95 75 AL至N3回路安装单位专业工长（施工员）测试人员检查评定结果经测试，线路绝缘良好，符合设计要求及施工验收规范规定.项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人）年月日电气线路绝缘强度测试记录GD2302031□□工程名称佳大时尚公寓（开发区东区南片员工楼B地块）分项工程名称六层室内及公共照明施工单位汕头市南华建筑有限公司工作电压220V测量时温度32℃施工执行标准名称及编号GB 50303—2002 建筑电气安装工程质量验收规范A-B B-C C-A A-N B-N C-N A-PE B-PE C-PE N-PE 设备线路名称室内照明箱110 90 100 AL至N1回路室内照明箱95 90 75 AL至N2回路室内照明箱90 80 95 AL至N3回路AL1照明箱至95 75 75N1梯间照明AL2照明箱至90 85 85 N2公共走廊照明室内照明箱80 90 85 AL至N1回路室内照明箱80 110 90 AL至N2回路室内照明箱80 95 75 AL至N3回路安装单位检查评定结果专业工长（施工员）测试人员经测试，线路绝缘良好，符合设计要求及施工验收规范规定.项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人）年月日电气线路绝缘强度测试记录GD2302031□□工程名称佳大时尚公寓（开发区东区南片员工楼B地块）分项工程名称七层室内及公共照明施工单位汕头市南华建筑有限公司工作电压220V测量时温度32℃施工执行标准名称及编号GB 50303—2002 建筑电气安装工程质量验收规范设备线路名称A-B B-C C-A A-N B-N C-N A-PE B-PE C-PE N-PE室内照明箱AL至N1回路90 100 90室内照明箱AL至N2回路90 90 70室内照明箱AL至N3回路110 95 95AL1照明箱至N1梯间照明95 90 80AL2照明箱至N2公共走廊照明95 85 65室内照明箱AL至N1回路80 100 70室内照明箱AL至N2回路85 95 85安装单位检查评定结果专业工长（施工员）测试人员经测试，线路绝缘良好，符合设计要求及施工验收规范规定.项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人）年月日电气线路绝缘强度测试记录GD2302031□□工程名称佳大时尚公寓（开发区东区南片员工楼B地块）分项工程名称二层室内及公共照明施工单位汕头市南华建筑有限公司工作电压220V测量时温度32℃施工执行标准名称及编号GB 50303—2002 建筑电气安装工程质量验收规范设备线路名称A-B B-C C-A A-N B-N C-N A-PE B-PE C-PE N-PE室内照明箱AL至N1回路85 95 95室内照明箱AL至N2回路85 80 80室内照明箱AL至N3回路90 90 90AL1照明箱至N1梯间照明100 85 90AL2照明箱至N2公共走廊照明100 95 85室内照明箱AL至N2回路95 95 85室内照明箱AL至N3回路90 95 85安装单位检查评定结果专业工长（施工员）测试人员经测试，线路绝缘良好，符合设计要求及施工验收规范规定.项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人）年月日电气线路绝缘强度测试记录GD2302031□□工程名称佳大时尚公寓（开发区东区南片员工楼B地块）分项工程名称首层室内及公共照明施工单位汕头市南华建筑有限公司工作电压220V测量时温度32℃施工执行标准名称及编号GB 50303—2002 建筑电气安装工程质量验收规范设备线路名称A-B B-C C-A A-N B-N C-N A-PE B-PE C-PE N-PE室内照明箱AL至N1回路110 100 95室内照明箱AL至N2回路95 90 85室内照明箱AL至N3回路80 100 110AL1照明箱至N1梯间照明90 85 80AL2照明箱至N2公共走廊照明95 85 95室内照明箱AL至N1回路95 100 55室内照明箱AL至N2回路80 80 75室内照明箱AL至N3回路85 110 95安装单位检查评定结果专业工长（施工员）测试人员经测试，线路绝缘良好，符合设计要求及施工验收规范规定.项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人）年月日。

A-c是指A相和C相的绝缘电阻。

低压线是用低压兆欧表测量的。

按照仪表显示的数量填写。

高压线由高压兆欧表测量。

类似地，a-N代表相线与零线之间的绝缘电阻，而a-pe代表相线与地之间的绝缘值。

单位栏的内容包括：项目名称，施工单位，施工单位和监理单位，签名栏的内容包括：监理工程师，建设工程技术总监，测试人员，记录员等。

签证内容为：完成。

第一列是相间测量值（mΩ）。

使用兆欧表测量线路或设备两相之间的绝缘电阻。

AB，BC和AC的值彼此相等。

第二列是零相测量值（mΩ）。

使用兆欧表测量三相或零线或设备的零线（中性线）的绝缘电阻。

A0，B0和A0的值相等。

第三列是相接地测量值（mΩ）。

使用兆欧表测量线路或设备的三相和零线对地的绝缘电阻。

到地面的a，B，C和0线的值分别是多少。

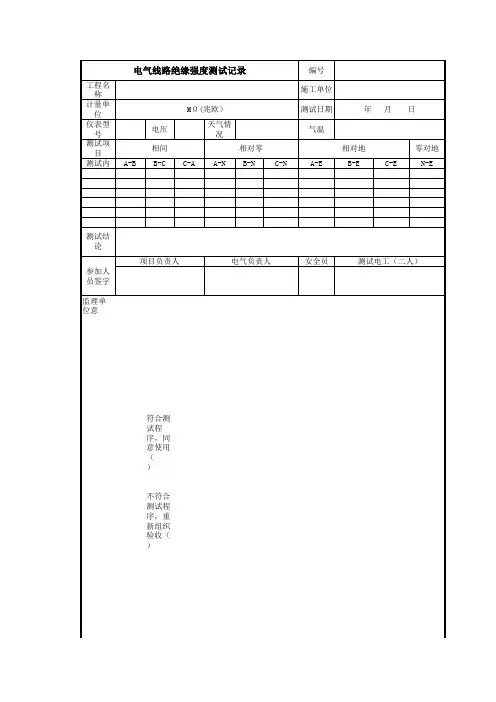

以下是供参考的示例表：
扩展数据
电路绝缘强度测试标准：
根据《建筑电气工程施工质量验收规范》（GB 50303-2002），电源线的绝缘电阻应不大于1mΩ，照明线的绝缘电阻应不大于0.5mΩ。

塑料广泛用于电气工程领域。

塑料有两种主要功能，一种是用作电绝缘材料，另一种是机械结构材料。

这些材料用于电气领域，主要用于电机，电器行业和电线电缆行业。

电绝缘材料用于使装置电绝缘。

具有一定机械强度的材料的电阻率通常为106〜1019. Cm。

A-c是指A相和C相的绝缘电阻。

低压线是用低压兆欧表测量的。

按照仪表显示的数量填写。

高压线由高压兆欧表测量。

类似地，a-N代表相线与零线之间的绝缘电阻，而a-pe代表相线与地之间的绝缘值。

单位栏的内容包括：项目名称，施工单位，施工单位和监理单位，签名栏的内容包括：监理工程师，建设工程技术总监，测试人员，记录员等。

签证内容为：完成。

第一列是相间测量值（mΩ）。

使用兆欧表测量线路或设备两相之间的绝缘电阻。

AB，BC和AC的值彼此相等。

第二列是零相测量值（mΩ）。

使用兆欧表测量三相或零线或设备的零线（中性线）的绝缘电阻。

A0，B0和A0的值相等。

第三列是相接地测量值（mΩ）。

使用兆欧表测量线路或设备的三相和零线对地的绝缘电阻。

到地面的a，B，C和0线的值分别是多少。

以下是供参考的示例表：扩展数据电路绝缘强度测试标准：电力电缆的绝缘电阻应不超过《建筑物验收规范》（GB 503-2002）中的0.5mΩ。

塑料广泛用于电气工程领域。

塑料有两种主要功能，一种是用作电绝缘材料，另一种是机械结构材料。

这些材料用于电气领域，主要用于电机，电器行业和电线电缆行业。

电绝缘材料用于使装置电绝缘。

具有一定机械强度的材料通常具有106〜1019. Cm的电阻率。

在第一列中，相间测量值（mΩ）用于测量带有兆欧表（megger）的电路或设备的两相之间的绝缘电阻。

AB，BC和AC的值彼此相等。

第二列是零相测量值（mΩ），用于使用兆欧表（megger）测量三相至零线（中性线）的线路或设备的绝缘电阻。

A0，B0和A0的值是多少？第三列是相到地的测量值（mΩ），它是使用兆欧表（megger）来测量线路或设备的三相和零线对地的绝缘电阻。

接地线a，B，C和0的值分别是多少。
