步进电机驱动器遇到烧毁故障分析

直流步进电机驱动器烧坏原因全文共四篇示例，供读者参考第一篇示例：直流步进电机驱动器在工业控制系统中起到了至关重要的作用，它负责控制步进电机的运转，使机器按照预设的程序精确运行。

有时候我们可能会遇到步进电机驱动器烧坏的情况，造成设备无法正常运转，给生产和操作带来不便。

那么，直流步进电机驱动器烧坏的原因是什么呢？最常见的原因之一是过载。

当步进电机承受的负载超出其能力范围时，会导致电流过大，直流步进电机驱动器无法正常工作，最终烧坏。

在使用步进电机时，一定要注意负载要在规定范围内，不能超载使用。

可能是电源问题导致步进电机驱动器烧坏。

电源电压稳定性不好、电压过高或者过低都会对步进电机的运行产生影响，进而导致驱动器过载而烧坏。

在安装步进电机时应当确保电源电压稳定，并在规定范围内。

温度也是一个重要的因素。

步进电机工作时会产生一定的热量，如果工作环境温度过高或者步进电机本身散热不好，也容易导致步进电机驱动器烧坏的情况发生。

在安装和使用步进电机时，要保持良好的通风散热环境，防止步进电机过热而烧坏。

步进电机本身的质量也是一个重要因素。

如果使用的步进电机质量不好，制造工艺不合格，存在内部短路等问题，很容易导致步进电机驱动器烧坏。

在选购步进电机时，一定要选择质量可靠的正规厂家生产的产品。

误操作也是导致步进电机驱动器烧坏的原因之一。

比如连接错误、参数设置不正确、突然断电等操作不当都可能导致步进电机驱动器烧坏。

在使用步进电机时，要遵循使用说明书，正确操作，避免误操作导致设备损坏。

在日常工作中，步进电机驱动器的烧坏是一个非常常见的故障现象，但通过合理的维护和操作，可以有效避免这种情况的发生。

希望以上内容对您有所帮助，谢谢阅读！第二篇示例：近年来，随着直流步进电机在自动化设备中的应用越来越广泛，直流步进电机驱动器也成为了不可或缺的一部分。

很多用户在实际使用中常常会遇到直流步进电机驱动器烧坏的问题，给设备的稳定运行带来了隐患。

那么，直流步进电机驱动器烧坏的原因究竟是什么呢？直流步进电机驱动器烧坏的原因可能是由于使用环境不当导致的。

电机烧毁的原因汇总电机烧毁是指电机在运行过程中出现故障，导致电机部分或全部无法正常工作，并且产生较大的热量。

电机烧毁的原因很多，下面将对常见的几种原因进行详细的汇总。

1.过载：电机超负荷工作是导致电机烧毁最常见的原因之一、当负载超过电机的承载能力时，电机会处于过度工作状态，发热量大大增加，导致绝缘材料烧毁，电机短路甚至焚烧。

2.电压不稳定：电压不稳定会导致电机过热，短时间内的电压突然上升或下降都会对电机产生不好的影响。

电压过高会导致电流过大，电机发热增加；电压过低会导致电机输出功率不足，也容易烧毁电机。

3.电机绕组短路：电机的绕组短路是由于绝缘材料老化、机械振动等原因造成的，绕组短路会导致电机的工作电流增加，进而引发电机过热和烧毁。

4.进水或潮湿环境：电机长时间处于潮湿环境中，或者电机由于使用不当或维护不当导致密封不严，会引起电机内部进水或潮湿。

水分会导致绝缘材料变差，绕组短路，从而导致电机烧毁。

5.频率过高或过低：电机设计时具有一定的额定转速和工作频率，如果电机在频率过高或过低的情况下工作，会导致电机绕组发热增加，从而引起电机烧毁。

6.负载不均衡：当负载不均衡时，电机的每根绕组负载不一致，一些绕组将承受比其他绕组更大的负载，导致局部过热，最终导致电机烧毁。

7.电机结构设计不合理：电机结构设计不合理也容易导致电机烧毁。

例如，散热不良的电机在长时间运行时难以散热，热量积聚造成温度升高，从而烧毁电机。

8.电机受损或磨损：电机在长时间运行或者受到外力撞击等情况下会受损或磨损，导致电机内部部件间隙变大、机械损伤等，最终导致电机烧毁。

9.过电压或过电流：电源电压突然上升或电流突然增大可能会导致电机过载，产生过多热量，造成电机烧毁。

10.电机运行环境不良：电机运行环境不良，如高温、低温、腐蚀性气体等都可能对电机产生不良影响，导致电机烧毁。

通过以上的分析可见，电机烧毁的原因多种多样，且相互关联，一般情况下电机烧毁是由多个原因共同造成的。

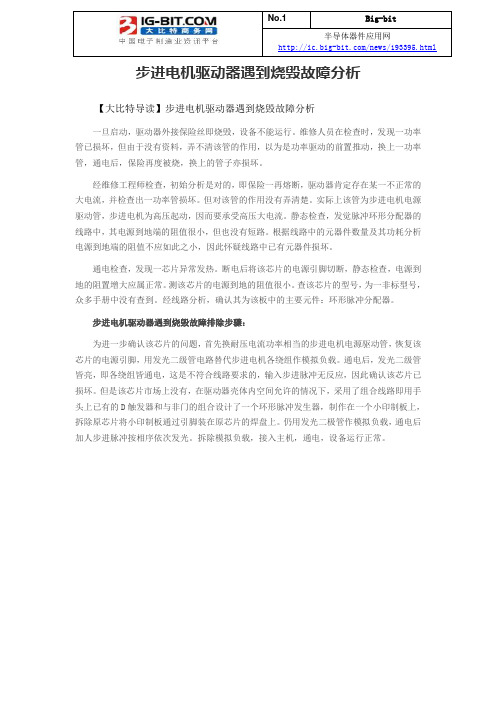

No.1Big-bit半导体器件应用网/news/193395.html 步进电机驱动器遇到烧毁故障分析【大比特导读】步进电机驱动器遇到烧毁故障分析一旦启动，驱动器外接保险丝即烧毁，设备不能运行。

维修人员在检查时，发现一功率管已损坏，但由于没有资料，弄不清该管的作用，以为是功率驱动的前置推动，换上一功率管，通电后，保险再度被烧，换上的管子亦损坏。

经维修工程师检查，初始分析是对的，即保险一再熔断，驱动器肯定存在某一不正常的大电流，并检查出一功率管损坏。

但对该管的作用没有弄清楚。

实际上该管为步进电机电源驱动管，步进电机为高压起动，因而要承受高压大电流。

静态检查，发觉脉冲环形分配器的线路中，其电源到地端的阻值很小，但也没有短路。

根据线路中的元器件数量及其功耗分析电源到地端的阻值不应如此之小，因此怀疑线路中已有元器件损坏。

通电检查，发现一芯片异常发热。

断电后将该芯片的电源引脚切断，静态检查，电源到地的阻置增大应属正常。

测该芯片的电源到地的阻值很小。

查该芯片的型号，为一非标型号，众多手册中没有查到。

经线路分析，确认其为该板中的主要元件：环形脉冲分配器。

步进电机驱动器遇到烧毁故障排除步骤：为进一步确认该芯片的问题，首先换耐压电流功率相当的步进电机电源驱动管，恢复该芯片的电源引脚，用发光二级管电路替代步进电机各绕组作模拟负载。

通电后，发光二级管皆亮，即各绕组皆通电，这是不符合线路要求的，输入步进脉冲无反应，因此确认该芯片已损坏。

但是该芯片市场上没有，在驱动器壳体内空间允许的情况下，采用了组合线路即用手头上已有的D触发器和与非门的组合设计了一个环形脉冲发生器，制作在一个小印制板上，拆除原芯片将小印制板通过引脚装在原芯片的焊盘上。

仍用发光二极管作模拟负载，通电后加人步进脉冲按相序依次发光。

拆除模拟负载，接入主机，通电，设备运行正常。

电动机烧毁的原因分析烧电机事故将直接导致设备停运，甚至造成整个生产线停产等损失。

为解决此问题，本文对电机烧坏原因进行了汇总，并提出了相关处理意见。

出现电机故障时，首先对电机是否烧坏作出判断，并根据电机烧毁的症状作初步诊断；对电机烧坏因电源，变频器，电机本身，负载，通风散热等方面异常进行了分析。

此文的可操作性较强，对电机用户和变频器客服调试人员有一定的参考价值。

1、电动机发热电机烧毁时的主要特征是发热，因此有人认为电机烧毁的原因是由于定子绕组发热，认为只要采取测量定子温度来进行保护就可以保护电机不被烧毁。

其实不然，电机的升温和降温是一个相当缓慢的变化过程，因此，只有对大、中型重要的电动机预埋温度传感器，才能实行有效的过热保护。

对于小型电机则相当不经济。

2、电动机过载有些使用场合宅机负载几乎B定不变，似乎没有必要安装过流保护。

但有时会发生堵转使电机过载而烧毁。

因此需对电机过载实施反时限特性的保护，一般由过流继电器或热继电器完成。

3、电动机断相电机的损坏大多数是缺相造成的。

因缺相造成的烧毁故障占电机烧毁总数的80%。

长期以来，普遍的观点认为，缺相运行将导致电机绕组过热而损坏，认为利用温度传感器监视绕组的温升是最直接、最有效的缺相保护方法。

但实际情况是，如果电机缺相运行、将会在很短的时间内烧毁。

依靠传统的反时限特性保护或利用监视温度的方法均无法保护电机的缺相。

匝间：电机相绕组短路致匝间短路1电源方面的原因及处理（1）变频器输出的脉冲du/dt,di/dt（斜率）太大时，PWM 波尖峰电压上升时间过短，造成此电压的80％左右的压降都降在该相的第一组绕组上。

而低压电机散绕组难免同一绕组的首尾会挨在一起。

也就是说如果是380V的变频器，会有1000V以上的电压加在漆包线的绝缘漆上（侵漆难以达到）会有电晕放电。

问题表现：电机烧坏的表现为匝间短路。

处理：这种情况须增大驱动电阻和加输出电抗器以降低du/dt,di/dt斜率，动力线切不可太长。

电机烧毁状况报告1. 引言在工业和家庭应用中，电机是不可或缺的设备。

然而，在使用过程中，电机烧毁是一个常见的问题。

本报告旨在分析电机烧毁的原因，并提供相关的解决方案。

2. 烧毁原因电机烧毁有多种原因，下面列举了一些常见的原因：2.1 过载电机长时间工作在超过其额定负载的情况下会导致过热，进而导致电机烧毁。

这种情况通常发生在电机工作负荷超过额定负载的情况下。

2.2 短路电机绕组中的短路可能会导致过电流和过热。

短路通常是由电线之间的绝缘破损或接触不良引起的。

2.3 轴承故障电机轴承的损坏会导致电机运转不稳，增加摩擦和振动，从而导致烧毁。

2.4 线圈断路电机线圈中的断路会导致电流不稳定，增加线圈工作温度，进而引发烧毁。

3. 解决方案针对电机烧毁的原因，我们可以采取以下解决方案：3.1 负载管理合理管理负载是预防电机过载的关键。

使用合适的额定负载电机，避免长时间超负荷运行，定期检查负载情况，确保电机工作在安全范围内。

3.2 绝缘检查定期进行绝缘检查，确保电机绕组的绝缘完好无损。

避免不良的绝缘引起的短路问题。

3.3 轴承维护定期润滑和保养电机轴承，确保其良好工作。

定期检查轴承的磨损情况，及时更换磨损严重的轴承。

3.4 线圈维护定期检查电机线圈，确保其没有断路和短路问题。

及时更换受损的线圈，以确保电机的正常工作。

4. 结论电机烧毁是一个常见且可预防的问题。

通过合理管理负载，检查绝缘情况，维护轴承和线圈，可以有效地预防电机烧毁事件的发生。

定期的维护和保养工作对于电机的长期稳定运行至关重要。

以上是对电机烧毁状况的分析和解决方案的报告。

希望对相关人员在电机使用和维护中有所帮助，并能够减少电机烧毁事件的发生。

直流步进电机驱动器烧坏原因全文共四篇示例，供读者参考第一篇示例：直流步进电机驱动器烧坏原因及解决方法直流步进电机驱动器在各种自动控制系统中起到了关键作用，控制电机转速和位置。

由于操作不当或环境原因，步进电机驱动器可能会出现烧坏的情况。

接下来我们就来分析一下导致步进电机驱动器烧坏的原因及解决方法。

一、电压不稳定当步进电机驱动器供电系统电压不稳定时，可能会导致电路中的元器件工作异常，进而达到烧坏电机驱动器的恶化。

电压不稳定一般是由于供电系统中的配电装置故障或者输入电源的波动所导致的。

解决这个问题的方法是通过更换电源稳压器或者安装UPS等设备来保证电压的稳定。

二、过载电流步进电机驱动器在工作时，如果承载的电流超出其额定值，就会导致电路中的驱动器元件过热而烧坏。

过载电流通常是由于步进电机工作负载过大或者驱动器本身设计不当所造成的。

解决这个问题的方法是通过合理设计电机和驱动器的匹配，确保工作电流在额定范围内。

三、温度过高步进电机驱动器在长时间高负载工作过程中，可能会导致器件温度升高过快，超过其工作极限从而烧坏。

解决这个问题的方法是加强散热设计，选择适当的工作环境和工作方式，避免长时间高负载工作。

四、过压或反接当步进电机驱动器电源输入出现过压或者反接时，会导致电机驱动器内部元件烧坏。

过压或反接通常是由于设备维护不当或者电路接线错误所导致。

解决这个问题的方法是注意检查设备电源输入的电压是否正常，避免反接等操作。

五、电磁干扰电磁干扰是指外部电磁场对电机驱动器的影响，可能导致电路中元件工作异常从而烧坏。

电磁干扰通常是由于设备使用环境中存在大功率电器设备或者电磁干扰源所导致的。

解决这个问题的方法是通过加装屏蔽设备或者移动电磁干扰源，减小电磁干扰对电机驱动器的影响。

六、工作频率异常步进电机驱动器在工作时，如果控制频率异常或者频率过高，可能会导致电机驱动器内部元件过热而烧坏。

频率异常通常是由于控制系统软件bug或者参数设置错误所导致。

常见电机烧坏原因分析图电机在使用过程中烧坏的原因有很多，常见的原因包括过载、温度过高、绝缘损坏、轴承故障、供电问题等。

下面我将对这些常见原因进行详细分析：首先，过载是电机烧坏的常见原因之一。

过载是指电机运行时承受的负载超过了其额定承载能力。

在过载情况下，电机会产生过高的电流，进而导致电机发热严重甚至烧坏。

过载的原因可以是负载突增、传动装置故障、电压不稳定等。

为避免过载烧坏电机，应确保电机正常工作于额定负载下，并定期检查负载情况及传动装置的工作状态。

其次，温度过高也是电机烧坏的常见原因。

电机在工作过程中会产生一定的热量，但当热量不能及时散发时，温度就会升高。

如果电机长时间处于高温状态下，绝缘材料会受到损害，从而导致绝缘层破裂、短路等情况发生。

因此，电机应安装在通风良好的位置，确保散热良好。

此外，定期检查电机的风扇、散热器等附件的清洁程度也很重要。

第三，绝缘损坏是导致电机烧坏的常见原因之一。

电机的绝缘材料在长时间的工作状态下，会受到电磁辐射、高温、潮湿等因素的影响，从而发生老化、破损等现象。

如果绝缘材料破损，电机就可能发生漏电、短路等现象，导致电机烧坏。

因此，应定期进行电机的绝缘检测，及时更换破损的绝缘材料。

此外，轴承故障也是导致电机烧坏的常见原因。

电机在高速运转时，轴承会承受较大的压力和摩擦力，长时间的工作状态下会造成轴承的磨损和损坏。

轴承的故障会导致电机的转子偏心、摆动不稳等问题，进而引发电机烧坏。

为避免轴承故障，应定期对电机进行润滑保养，并定期更换磨损的轴承。

最后，供电问题也是导致电机烧坏的重要原因。

供电问题包括电压过高、频率不稳定、供电不平衡等。

电压过高会导致电机电流过大，从而产生过热情况；频率不稳定会导致电机转速不稳，进而导致电机磨损加剧；供电不平衡会导致电机在启动和运行过程中受到不均衡的负载，从而损坏电机。

因此，应定期检查供电质量，确保电机在稳定的电压、频率和平衡的电网条件下工作。

综上所述，电机烧坏的原因有过载、温度过高、绝缘损坏、轴承故障、供电问题等多方面的因素。

直流步进电机驱动器烧坏原因1. 引言1.1 直流步进电机驱动器的重要性直流步进电机驱动器在工业控制系统中起着至关重要的作用。

它是用来控制步进电机运动的关键组件，能够精确地控制电机的转动角度和速度。

直流步进电机驱动器通过控制电流的大小和方向来实现电机的准确控制，从而可以满足不同工业场景的需要。

1. 精准控制：直流步进电机驱动器能够实现高精度的控制，使电机能够按照预先设定的角度和速度运行。

这种精准控制能够有效提高生产效率，确保产品质量。

2. 节能环保：直流步进电机驱动器具有高效能、低噪音和低能耗的特点，能够有效节省能源消耗，在减少对环境的影响方面起到积极作用。

3. 自动化控制：直流步进电机驱动器可以与上位机或PLC等主控制系统进行通信，实现自动化控制。

这种自动化控制能够提高生产效率，减少人力成本。

直流步进电机驱动器在工业领域扮演着至关重要的角色，其精准控制、节能环保和自动化控制等特点使其成为现代工业控制系统不可或缺的一部分。

2. 正文2.1 过载电流导致驱动器烧坏过载电流是导致直流步进电机驱动器烧坏的常见原因之一。

在电机运行过程中，如果电流超过了驱动器所能承受的范围，就会导致驱动器内部元件过热，进而损坏驱动器。

过载电流可能是由于电机负载过重、工作环境温度过高、驱动器设计不合理等原因导致的。

为了避免过载电流导致驱动器烧坏，我们可以采取一些措施。

选择合适的驱动器型号和规格，确保其能够满足电机的需求，不要超负荷运行。

定期检查电机运行情况，保证负载合理分配，避免过载。

注意工作环境温度，保持通风良好，防止驱动器过热。

还可以通过安装过载保护装置来预防过载电流对驱动器造成损坏。

这样一旦出现过载情况，保护装置能够及时切断电流，保护驱动器免受损坏。

要避免过载电流导致驱动器烧坏，关键在于合理使用和定期维护。

只有在严格遵守操作规程的前提下，才能提高驱动器的稳定性和使用寿命，避免不必要的损失。

2.2 电压不稳定引起驱动器损坏电压不稳定是直流步进电机驱动器烧坏的常见原因之一。
