步进电机与驱动器原理是什么

步进电机的驱动原理
步进电机的驱动原理可以通过以下几点来解释：
1. 电磁驱动：步进电机内部通常包含多个线圈，每个线圈都有一对电极。

通过交替通电来激励这些线圈，可以产生磁场。

这个磁场与固定磁铁或其他线圈的磁场相互作用，从而使电机转动。

2. 步进角度：步进电机的转动一般是围绕其轴心以一定的步进角度进行的。

这个步进角度是由电机的结构和驱动信号决定的。

常见的步进角度有1.8度、0.9度、0.72度等。

通过适当的电
流驱动和控制信号，可以实现电机按照这些角度进行准确的转动。

3. 控制信号：步进电机一般需要外部的电流驱动器或控制器来提供适当的电流和控制信号。

这些控制信号通常是脉冲信号，通过改变脉冲的频率、宽度和方向，可以控制电机的转动速度和方向。

4. 开环控制：步进电机的控制通常是开环控制，即没有反馈回路来监测电机的实际位置和速度。

控制信号是基于预先设定的脉冲数目和频率来驱动电机的。

因此，步进电机在运行过程中可能存在累积误差，特别是在高速运动或长时间运行的情况下。

总而言之，步进电机的驱动原理是通过控制电流、改变磁场以及控制信号的脉冲，实现电机按照设定的步进角度进行准确转动的过程。

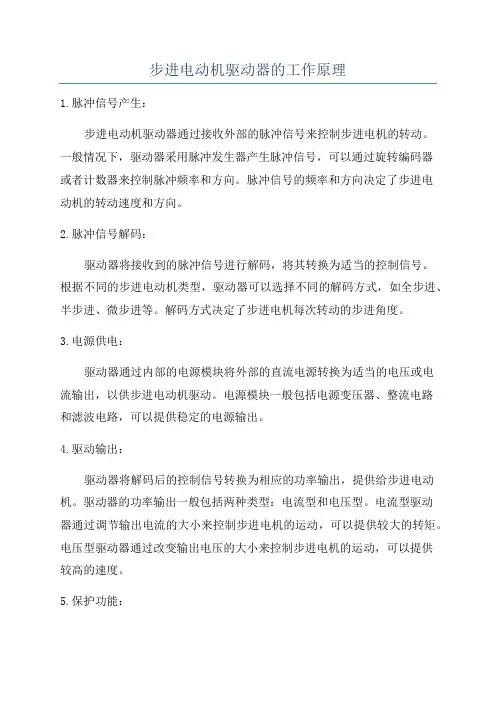

步进电动机驱动器的工作原理
1.脉冲信号产生：
步进电动机驱动器通过接收外部的脉冲信号来控制步进电机的转动。

一般情况下，驱动器采用脉冲发生器产生脉冲信号，可以通过旋转编码器
或者计数器来控制脉冲频率和方向。

脉冲信号的频率和方向决定了步进电
动机的转动速度和方向。

2.脉冲信号解码：
驱动器将接收到的脉冲信号进行解码，将其转换为适当的控制信号。

根据不同的步进电动机类型，驱动器可以选择不同的解码方式，如全步进、半步进、微步进等。

解码方式决定了步进电机每次转动的步进角度。

3.电源供电：
驱动器通过内部的电源模块将外部的直流电源转换为适当的电压或电
流输出，以供步进电动机驱动。

电源模块一般包括电源变压器、整流电路
和滤波电路，可以提供稳定的电源输出。

4.驱动输出：
驱动器将解码后的控制信号转换为相应的功率输出，提供给步进电动机。

驱动器的功率输出一般包括两种类型：电流型和电压型。

电流型驱动
器通过调节输出电流的大小来控制步进电机的运动，可以提供较大的转矩。

电压型驱动器通过改变输出电压的大小来控制步进电机的运动，可以提供
较高的速度。

5.保护功能：
驱动器可以具备一些保护功能，包括过流保护、过压保护、过热保护等。

当发生异常情况时，驱动器会自动切断输出，以保护步进电动机和驱
动器本身的安全。

综上所述，步进电动机驱动器的工作原理包括脉冲信号的产生和解码、电源供电和驱动输出等环节。

通过控制这些环节，可以实现对步进电动机
的精确控制，以满足各种不同应用场景的需求。

步进电机驱动器及细分控制原理引言：步进电机是一种将电脉冲信号转化为机械转动的电动机。

步进电机驱动器是一种用于控制步进电机旋转的设备。

步进电机可以通过控制驱动器提供的电流和脉冲信号来精确地控制旋转角度和速度。

本文将介绍步进电机驱动器的工作原理以及细分控制的原理。

一、步进电机驱动器的工作原理：1.输入电流转换：驱动器将输入的电流信号转换为电压信号。

电流信号通常由控制器产生，通过选择合适的电阻来控制输入电流的大小。

2.逻辑控制：驱动器还会接收来自控制器的脉冲信号。

这些脉冲信号会相互间隔地改变驱动器输出的电压，从而驱动步进电机旋转。

脉冲信号的频率和脉冲数量会影响步进电机的转速和旋转角度。

3.输出电压控制：驱动器会根据输入的电流和脉冲信号控制输出的电压，使其适应步进电机的工作要求。

输出电压的频率和脉冲数有助于控制步进电机旋转的速度和角度。

二、细分控制原理：细分控制是指通过控制驱动器输出的电压脉冲信号来实现更精确的步进电机控制。

细分控制可以将步进电机的每个脉冲细分成更小的步进角度，从而提高步进电机的转动分辨率。

1.脉冲信号细分：通过改变驱动器的输出脉冲信号频率和脉冲数来实现脉冲信号的细分。

例如，如果驱动器输入100个脉冲，但只输出50个脉冲给步进电机，那么每个输入的脉冲就会分为两个输出脉冲，步进电机的旋转角度将更精确。

2.电流细分：通过改变驱动器输出的电流大小来实现电流的细分。

通常情况下，驱动器的输出电流会根据步进电机的转动需要进行控制。

细分控制可以使驱动器能够实现更精确的电流控制，进而控制步进电机的转动精度。

3.微步细分：微步细分是一种更高级的细分控制方法，通过改变驱动器输出的电压波形进行微步细分。

微步细分将步进电机的每个步进角度再次细分为更小的角度，进一步提高了步进电机的转动分辨率和平滑性。

总结：步进电机驱动器是通过将控制器产生的电流和脉冲信号转换为驱动步进电机的电压信号的设备。

细分控制是通过改变驱动器输出的电流和脉冲信号来实现更精确的步进电机控制。

步进电机结构及工作原理步进电机是一种特殊的电动机，它可以通过电脉冲控制精确地旋转一定角度，并且不需要传统的反馈系统。

步进电机主要由定子、转子和控制电路组成。

1. 定子步进电机的定子通常由两个或多个绕组组成，每个绕组都被连接到一个相位驱动器上。

这些绕组被排列在定子上，并且相互之间呈90度的偏移角度。

当驱动器向一个绕组发送脉冲时，该绕组会产生一个磁场，吸引转子中的磁铁。

2. 转子步进电机的转子通常由磁铁或永磁体构成。

当定子中的绕组被激活时，它们会产生一个磁场，吸引或排斥转子中的磁铁。

这种作用力使得转子沿着旋转方向移动一定角度。

3. 控制电路步进电机的控制电路通常由微处理器、计数器和驱动器构成。

微处理器负责计算出需要发送给驱动器的脉冲序列，并将其发送到计数器中进行计数。

当计数器达到预设值时，它会向驱动器发送一个脉冲，激活定子中的绕组。

工作原理：步进电机的工作原理基于磁场的相互作用。

当定子中的绕组被激活时，它们会产生一个磁场，吸引或排斥转子中的磁铁。

这种作用力使得转子沿着旋转方向移动一定角度。

每次激活定子中的一个绕组都会使得转子旋转一定角度，这个角度通常称为步进角。

步进电机可以通过改变脉冲序列和频率来控制旋转速度和方向。

当需要逆时针旋转时，只需要改变脉冲序列的顺序即可。

此外，步进电机还可以通过微处理器控制来实现精确的位置控制和速度调节。

总结：步进电机是一种特殊的电动机，它可以通过电脉冲控制精确地旋转一定角度，并且不需要传统的反馈系统。

步进电机主要由定子、转子和控制电路组成。

当驱动器向一个绕组发送脉冲时，该绕组会产生一个磁场，吸引或排斥转子中的磁铁。

这种作用力使得转子沿着旋转方向移动一定角度。

步进电机可以通过改变脉冲序列和频率来控制旋转速度和方向，并且可以通过微处理器控制来实现精确的位置控制和速度调节。

步进电机与驱动器工作原理
步进电机是一种可以将电脉冲信号转换为角位移的电动机。

其工作原理基于电磁感应的原理，包括了转子、定子和电磁线圈。

步进电机的转子通常是圆形，并包含有多个永磁体，被称为极。

定子通常由电磁线圈构成，线圈被排列成一定的几何形状，可以是单相（两个线圈）或多相（多个线圈）。

当从电源中提供适当的电流到定子线圈时，线圈会产生磁场。

步进电机的工作通过改变线圈中的电流来实现。

当电流通过一个定子线圈时，产生的磁场将吸引转子靠近该线圈的磁极。

然后，电流在另一个定子线圈上开启，而前一个线圈则关闭。

这种轮流切换的过程会导致转子在一个方向上旋转一定的角度。

为了更精确地控制步进电机的角位移，通常使用驱动器来提供适当的电流和脉冲信号。

驱动器通过控制电流的大小和方向，以及相应的脉冲信号来实现步进电机的精确运动。

总的来说，步进电机的工作原理是基于电磁感应，通过改变电流和磁场的组合来实现转子的角位移。

驱动器则负责控制电流和提供脉冲信号，以实现步进电机的精确控制。

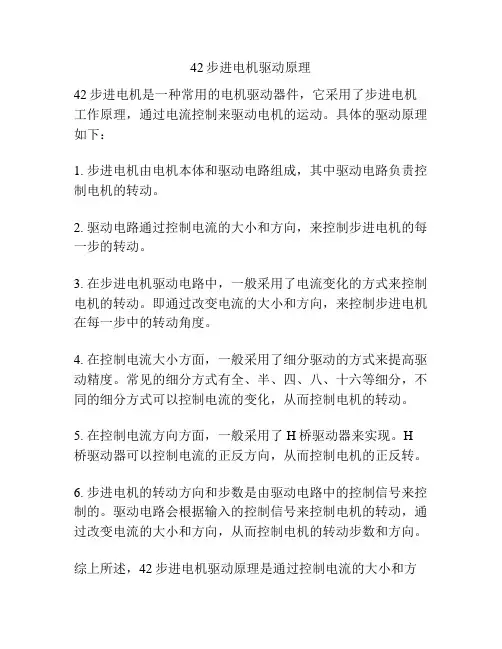

42步进电机驱动原理
42步进电机是一种常用的电机驱动器件，它采用了步进电机工作原理，通过电流控制来驱动电机的运动。

具体的驱动原理如下：
1. 步进电机由电机本体和驱动电路组成，其中驱动电路负责控制电机的转动。

2. 驱动电路通过控制电流的大小和方向，来控制步进电机的每一步的转动。

3. 在步进电机驱动电路中，一般采用了电流变化的方式来控制电机的转动。

即通过改变电流的大小和方向，来控制步进电机在每一步中的转动角度。

4. 在控制电流大小方面，一般采用了细分驱动的方式来提高驱动精度。

常见的细分方式有全、半、四、八、十六等细分，不同的细分方式可以控制电流的变化，从而控制电机的转动。

5. 在控制电流方向方面，一般采用了H桥驱动器来实现。

H 桥驱动器可以控制电流的正反方向，从而控制电机的正反转。

6. 步进电机的转动方向和步数是由驱动电路中的控制信号来控制的。

驱动电路会根据输入的控制信号来控制电机的转动，通过改变电流的大小和方向，从而控制电机的转动步数和方向。

综上所述，42步进电机驱动原理是通过控制电流的大小和方
向，利用电流变化和H桥驱动器来控制电机的转动。

不同的控制信号可以控制电机的不同转动步数和方向。

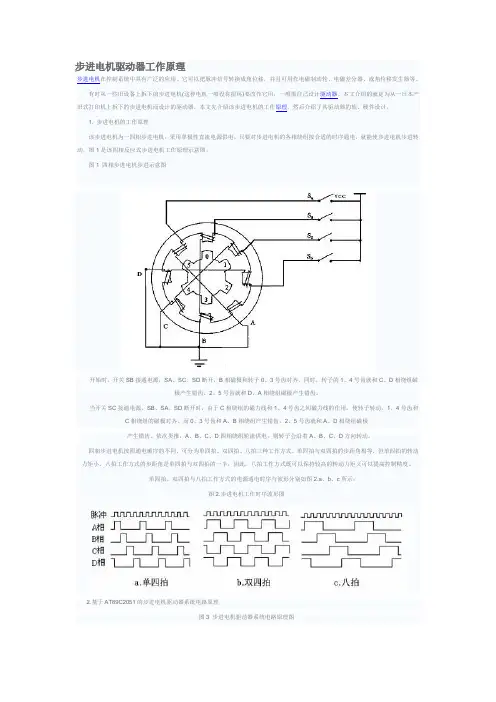

步进电机驱动器工作原理步进电机在控制系统中具有广泛的应用。

它可以把脉冲信号转换成角位移，并且可用作电磁制动轮、电磁差分器、或角位移发生器等。

有时从一些旧设备上拆下的步进电机(这种电机一般没有损坏)要改作它用，一般需自己设计驱动器。

本文介绍的就是为从一日本产旧式打印机上拆下的步进电机而设计的驱动器。

本文先介绍该步进电机的工作原理，然后介绍了其驱动器的软、硬件设计。

1. 步进电机的工作原理该步进电机为一四相步进电机，采用单极性直流电源供电。

只要对步进电机的各相绕组按合适的时序通电，就能使步进电机步进转动。

图1是该四相反应式步进电机工作原理示意图。

图1 四相步进电机步进示意图开始时，开关SB接通电源，SA、SC、SD断开，B相磁极和转子0、3号齿对齐，同时，转子的1、4号齿就和C、D相绕组磁极产生错齿，2、5号齿就和D、A相绕组磁极产生错齿。

当开关SC接通电源，SB、SA、SD断开时，由于C相绕组的磁力线和1、4号齿之间磁力线的作用，使转子转动，1、4号齿和C相绕组的磁极对齐。

而0、3号齿和A、B相绕组产生错齿，2、5号齿就和A、D相绕组磁极产生错齿。

依次类推，A、B、C、D四相绕组轮流供电，则转子会沿着A、B、C、D方向转动。

四相步进电机按照通电顺序的不同，可分为单四拍、双四拍、八拍三种工作方式。

单四拍与双四拍的步距角相等，但单四拍的转动力矩小。

八拍工作方式的步距角是单四拍与双四拍的一半，因此，八拍工作方式既可以保持较高的转动力矩又可以提高控制精度。

单四拍、双四拍与八拍工作方式的电源通电时序与波形分别如图2.a、b、c所示：图2.步进电机工作时序波形图2.基于AT89C2051的步进电机驱动器系统电路原理图3 步进电机驱动器系统电路原理图AT89C2051将控制脉冲从P1口的P1.4～P1.7输出，经74LS14反相后进入9014，经9014放大后控制光电开关，光电隔离后，由功率管TIP122将脉冲信号进行电压和电流放大，驱动步进电机的各相绕组。

步进电机的驱动原理步进电机的驱动原理主要包括两种类型，开环控制和闭环控制。

开环控制是指通过控制电流的大小和方向来驱动步进电机，而闭环控制则是在开环控制的基础上增加了位置反馈系统，以实现更精确的位置控制。

首先，我们来看一下开环控制的驱动原理。

在开环控制中，步进电机的驱动器通过控制电流的大小和方向来控制电机的转动。

通常情况下，步进电机的驱动器会根据预先设定的步进角度和速度来控制电流的大小和方向，从而驱动电机按照预定的路径和速度进行转动。

开环控制的优点是结构简单、成本低廉，适用于一些对位置精度要求不高的应用场景。

而闭环控制则是在开环控制的基础上增加了位置反馈系统。

通过在步进电机上安装位置传感器，可以实时监测电机的位置，并将反馈信息传输给驱动器，从而实现更精确的位置控制。

闭环控制的优点是能够克服步进电机本身存在的一些缺点，如失步、共振等问题，提高了系统的稳定性和精度。

除了控制方式的不同，步进电机的驱动原理还与电机的类型密切相关。

常见的步进电机包括单相、双相和三相步进电机，它们的驱动原理略有不同。

单相步进电机通常采用双极性驱动方式，即通过改变电流的方向来控制电机的转向；双相步进电机则采用四相驱动方式，通过控制两对线圈的电流来实现电机的转动；而三相步进电机则采用六相驱动方式，通过控制三对线圈的电流来驱动电机。

不同类型的步进电机有不同的驱动原理，因此在实际应用中需要根据具体情况选择合适的电机类型和驱动方式。

总的来说，步进电机的驱动原理涉及到开环控制和闭环控制两种方式，以及不同类型电机的具体驱动方式。

在实际应用中，需要根据具体的需求和场景选择合适的驱动方式和电机类型，以实现更精准、稳定的位置控制。

希望本文能够帮助读者更好地理解步进电机的驱动原理，为实际应用提供一定的参考价值。

说明步进电机的工作原理步进电机的工作原理。

步进电机是一种特殊的电机，它通过电脉冲信号来驱动，将电能转化为机械能。

步进电机的工作原理是基于磁场的相互作用和电流的变化，下面将详细介绍步进电机的工作原理。

1. 磁场的相互作用。

步进电机通常由定子和转子两部分组成，定子是由一组线圈组成，而转子则由永磁体或者铁芯组成。

当电流通过定子线圈时，会产生一个磁场，这个磁场会与转子上的永磁体或者铁芯产生相互作用，从而使转子产生转动。

2. 电流的变化。

步进电机的工作原理还涉及到电流的变化。

通过改变定子线圈中的电流方向和大小，可以改变磁场的方向和大小，从而控制转子的转动。

通常情况下，步进电机会通过控制器来控制电流的变化，从而实现精确的步进运动。

3. 步进运动。

步进电机的特点之一就是可以实现精确的步进运动。

这是因为步进电机是按照一定的步进角度来运动的，每接收一个脉冲信号，转子就会向前或者向后运动一个固定的步进角度。

这种特性使得步进电机在需要精确控制位置和速度的应用中非常有用。

4. 工作原理总结。

综上所述，步进电机的工作原理是基于磁场的相互作用和电流的变化。

通过改变定子线圈中的电流方向和大小，可以控制转子的转动，从而实现精确的步进运动。

步进电机因其精准的控制能力和简单的结构，在自动化设备、数控机床、印刷机械等领域得到了广泛的应用。

除了以上介绍的基本工作原理，步进电机还有很多不同的类型和控制方式，例如单相步进电机、双相步进电机、三相步进电机等，每种类型的步进电机都有其特定的工作原理和应用场景。

同时，步进电机的控制方式也有很多种，例如开环控制、闭环控制、微步进控制等，每种控制方式都有其适用的场景和优势。

总之，步进电机是一种非常重要的电机类型，其工作原理基于磁场的相互作用和电流的变化，通过精确的控制来实现步进运动。

步进电机在工业自动化、仪器仪表、医疗设备等领域有着广泛的应用，可以说是现代工业中不可或缺的一部分。

希望通过本文的介绍，读者对步进电机的工作原理有了更深入的了解。

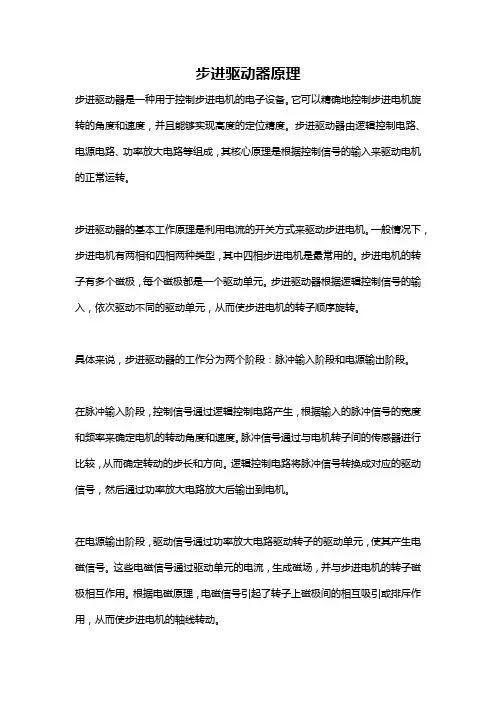

步进驱动器原理步进驱动器是一种用于控制步进电机的电子设备。

它可以精确地控制步进电机旋转的角度和速度，并且能够实现高度的定位精度。

步进驱动器由逻辑控制电路、电源电路、功率放大电路等组成，其核心原理是根据控制信号的输入来驱动电机的正常运转。

步进驱动器的基本工作原理是利用电流的开关方式来驱动步进电机。

一般情况下，步进电机有两相和四相两种类型，其中四相步进电机是最常用的。

步进电机的转子有多个磁极，每个磁极都是一个驱动单元。

步进驱动器根据逻辑控制信号的输入，依次驱动不同的驱动单元，从而使步进电机的转子顺序旋转。

具体来说，步进驱动器的工作分为两个阶段：脉冲输入阶段和电源输出阶段。

在脉冲输入阶段，控制信号通过逻辑控制电路产生，根据输入的脉冲信号的宽度和频率来确定电机的转动角度和速度。

脉冲信号通过与电机转子间的传感器进行比较，从而确定转动的步长和方向。

逻辑控制电路将脉冲信号转换成对应的驱动信号，然后通过功率放大电路放大后输出到电机。

在电源输出阶段，驱动信号通过功率放大电路驱动转子的驱动单元，使其产生电磁信号。

这些电磁信号通过驱动单元的电流，生成磁场，并与步进电机的转子磁极相互作用。

根据电磁原理，电磁信号引起了转子上磁极间的相互吸引或排斥作用，从而使步进电机的轴线转动。

因此，步进驱动器控制信号的频率和脉冲宽度直接决定电机的转速和角度。

通过改变脉冲信号的频率和宽度，可以实现步进电机的顺时针或逆时针旋转，以及不同步数的转动。

除了基本的工作原理外，步进驱动器还具有一些特殊功能。

例如，它可以实现微步控制，即根据输入的微小脉冲数来控制电机的转动步长，从而提高定位精度。

另外，一些步进驱动器还具有自动检测功能，能够检测电机是否在正常工作状态下运行，以及是否超出指定的电流范围。

总之，步进驱动器通过逻辑控制电路、功率放大电路等组件，将输入的脉冲信号转换为驱动信号，然后驱动步进电机的转子旋转。

通过控制信号的频率和脉冲宽度，可以实现电机的精确控制和定位，为工业自动化领域提供了重要的技术支持。

步进驱动器工作原理
步进驱动器是一种控制电机转动的装置，它可以根据特定的脉冲信号使电机以固定的角度移动，从而实现精确的定位和控制。

步进驱动器主要由驱动电路和功率放大器组成。

驱动电路接收来自控制系统的脉冲信号，并将其转换为适合驱动电机的电信号。

脉冲信号的频率和脉冲数决定了电机的速度和运动距离。

驱动电路会根据脉冲信号的变化情况控制功率放大器的工作。

功率放大器是步进驱动器的核心部件，其主要作用是根据驱动电路产生的信号，控制电机的相序和相电流。

步进电机通常有两相、三相或四相，每相上都有一定的线圈。

功率放大器会根据脉冲信号的变化情况依次激活每个线圈，使线圈中的电流改变方向，从而驱动电机转动。

当脉冲信号输入步进驱动器时，驱动电路会将脉冲信号转换为适合驱动电机的电压和电流信号，并传递给功率放大器。

功率放大器根据接收到的信号决定应激活哪个线圈以及电流的方向和大小。

根据线圈电流的变化，电机会按照一定的步进角度转动。

通过连续输入脉冲信号，步进驱动器可以实现电机的连续转动。

若改变脉冲信号的频率或脉冲数，可以改变电机的速度和运动距离。

另外，通过改变相序和相电流，也可以控制电机的加减速和反向转动。

总之，步进驱动器通过接收脉冲信号，将其转换为适合驱动电机的信号，并通过功率放大器控制电机的相序和相电流，从而驱动电机按照一定步进角度转动。

这种原理使步进驱动器在许多需要精确控制和定位的应用中得到了广泛的应用。

步进电机驱动器参数原理1.电流参数：步进电机驱动器的电流参数是指电机正常工作时所需的驱动电流。

一般来说，步进电机的扭矩和电流成正比，当电流增大时，扭矩也会增大。

步进电机驱动器可以通过电流控制技术来控制电机的运行。

合理设定电流参数可以保证步进电机获得足够的扭矩以完成机械任务。

2.电压参数：电压参数是指步进电机驱动器的最高驱动电压。

一般情况下，步进电机驱动器的输出电压应该小于或等于电机的额定电压，以保证电机工作的安全性和稳定性。

电压参数的设定应该考虑到电机的额定电压以及实际工作情况。

3.细分参数：细分参数是指步进电机驱动器对一个步距角的分割数。

细分参数越高，步进电机在相同的步距角下运动越精细，控制分辨率越高。

细分技术可以提高步进电机的位置控制精度，并减小振动和噪音。

4.步距角参数：步距角参数是指步进电机转动一步所需的脉冲数。

步距角是步进电机最小的工作单位，决定了电机运动的精度和分辨率。

通常步距角可以通过驱动器的输入或者软件进行设置。

5.步进角分辨率参数：步进角分辨率是指步进电机的位置控制精度，可以通过细分技术来提高。

步进角分辨率越高，步进电机运动的精度越高，位置控制越精准。

在步进电机驱动器参数设置的过程中，需要根据具体步进电机的额定工作电压和电流来确定合适的驱动参数。

过高或过低的电压和电流参数都会对步进电机的工作效果产生影响。

总之，步进电机驱动器参数原理是指通过设置电流、电压、细分、步距角和步进角分辨率等参数，来控制步进电机的转动精度和位置控制精度。

通过合理的参数设定，可以实现步进电机的稳定工作和精准控制。

步进驱动器工作原理步进驱动器是一种常见的电机驱动设备，常用于控制步进电机的运动和位置。

步进电机作为一种特殊的电机，它可以按照一定的步长进行旋转，具有定位准确、运动平稳等特点。

而步进驱动器通过向步进电机传递适当的电流脉冲信号来控制步进电机的运动。

步进驱动器的工作原理可以简要分为两个方面：电流驱动和信号控制。

首先，步进驱动器通过电流驱动来控制步进电机的运动。

步进电机需要通过外部电源进行供电，步进驱动器负责调节电流大小和方向。

一般情况下，步进电机的每个相位都有两个绕组，分别称为A相和B相，每个绕组都需要一定的电流来产生磁场，从而驱动电机的旋转。

步进驱动器通过调节输出电流的大小和方向来控制步进电机的转动角度和速度。

其次，步进驱动器通过信号控制来控制步进电机的运动。

在步进电机工作时，需要通过适当的脉冲信号来控制每个步进角度的旋转。

步进驱动器可以接收外部控制信号，如脉冲信号和方向信号，通过这些信号来确定电机的旋转方向和步进角度。

一般情况下，每个脉冲信号都会使步进电机转动一个固定的角度，而方向信号则可以控制电机的正向转动或反向转动。

为了实现精确的位置控制，步进驱动器通常还配备了细微步和步长控制功能。

细微步是指将每个步进角进一步细分成更小的角度，从而提高步进电机的位置准确性和平滑性。

步长控制则是通过调整每个脉冲信号的时序和频率来控制电机的转动步数，从而实现不同转速和转动路径的控制。

还有一种常见的步进驱动器是闭环步进驱动器，它在控制步进电机转动的同时，通过反馈信号来实现对电机位置的闭环控制。

闭环步进驱动器通常会配备位置编码器或霍尔传感器，用于实时监测电机的位置和速度，并通过控制回路来调整电机的运动，从而提高步进电机的运动精度和稳定性。

总之，步进驱动器通过电流驱动和信号控制来控制步进电机的运动。

通过调节电流大小和方向，以及接收和处理脉冲信号和方向信号，步进驱动器可以精确地控制步进电机的转动角度和速度。

在实际应用中，步进驱动器被广泛应用于机械控制、自动化设备和机器人等领域。

步进驱动器细分原理步进驱动器是一种用于控制步进电机的装置。

它通过控制电流变化来驱动步进电机，使步进电机按照预定的步进角度进行旋转。

步进驱动器采用细分技术可以提高步进电机的运动精度和平滑性能。

步进电机是一种根据输入的脉冲信号按照一定角度进行旋转的电机。

在正常情况下，步进电机按照每个脉冲信号旋转固定的角度，称为步距角。

然而，步进电机的旋转是离散的，且步距角是固定的。

为了提高步进电机的分辨率和运动平滑性，需要使用细分技术。

步进驱动器的细分原理基于驱动电流的控制。

通常情况下，步进电机的驱动是通过控制电流的大小和方向来实现的。

在细分技术中，步进驱动器会根据输入的细分信号来对电流进行微调。

细分信号是通过将输入脉冲信号进行处理得到的。

最基本的细分方式是将一个脉冲信号细分为两个脉冲信号。

当细分信号的数量增加时，步进电机的运动精度和平滑性也会相应提高。

通常，细分信号的数量是通过设置细分模式来确定的。

步进驱动器的细分原理主要有以下几个方面。

首先，步进驱动器会根据输入的脉冲信号来确定步进电机的转动方向。

根据脉冲信号的正负，驱动器会选择逆时针旋转或顺时针旋转。

其次，步进驱动器会根据细分信号对驱动电流进行微调。

细分信号的数量越多，驱动电流的微调程度越高，从而提高了步进电机的分辨率和平滑性能。

第三，步进驱动器可以通过改变细分模式来调整细分信号的数量。

通常，步进驱动器会提供多种细分模式供用户选择。

用户可以根据具体需求选择合适的细分模式，以实现所需的运动性能。

最后，步进驱动器还可以通过调整驱动电流的大小来控制步进电机的速度。

通常，驱动电流的大小与步进电机的转速呈正比关系。

通过调整驱动电流，可以实现步进电机的加减速运动。

总的来说，步进驱动器的细分原理是通过控制驱动电流的微调来提高步进电机的运动精度和平滑性。

细分信号的数量越多，步进电机的分辨率和平滑性能就越高。

步进驱动器还可以通过改变细分模式和调整驱动电流的大小来实现不同的运动需求。

步进驱动器原理
步进驱动器是一种常用于控制步进电机运动的电子设备。

其原理是通过向步进电机提供特定的脉冲信号，使电机按照一定的步进角度运动。

步进驱动器内部包含一个计数器和一组驱动电路。

当输入一个脉冲信号时，计数器向前计数一步，并将对应的驱动电路打开。

驱动电路通过向电机的不同线圈提供电流，使得电机按照指定的步进角度转动。

步进驱动器通常采用全步进和半步进两种模式。

在全步进模式下，每输入一个脉冲信号，电机转动一定的步进角度。

而在半步进模式下，每输入一个脉冲信号，电机转动一半的步进角度。

全步进模式下，步进电机的转动更加平滑，而半步进模式下，步进电机的分辨率更高。

步进驱动器还可以通过改变输入的脉冲频率来控制电机的转速。

脉冲频率越高，电机转动速度越快。

同时，通过控制脉冲信号的方向，可以实现电机的正转和反转。

总之，步进驱动器通过计数器和驱动电路控制步进电机的运动，脉冲信号的输入控制电机的转动角度和方向，从而实现精确的运动控制。

步进电机驱动器原理
步进电机驱动器是一种用于驱动步进电机的电子装置。

它具有控制步进电机运动的功能，并采用特定的驱动方式来实现预期的转动效果。

步进电机驱动器的原理可以简单描述为以下几个关键步骤：
1. 电源供电：步进电机驱动器需要从电源接收电能以供驱动电机运转。

通常，电压和电流的需求会根据步进电机的规格和要求进行设定。

2. 逻辑控制：通过逻辑控制器（如微控制器、PLC等）向步进电机驱动器发送命令信号，以指示所需的运动方式和参数。

这些命令通常包括转向、转速、步长等信息。

3. 信号解码与驱动：步进电机驱动器接收到命令信号后，将其解码为适当的电流脉冲信号。

这些信号将在适当的时间和顺序下传递到步进电机的驱动器引脚。

4. 电流控制：驱动器会根据接收到的电流脉冲信号来控制步进电机的相位和电流。

通过改变电流强度和方向，驱动器可以控制电机的转动和停止。

5. 相序控制：步进电机通常具有多个相位（通常为2相或4相），驱动器需要按照正确的相序来激活每个相位。

相序是根据预先设定好的步进序列来控制的，以实现精确的转动效果。

综上所述，步进电机驱动器通过逻辑控制、信号解码、电流控制和相序控制等步骤，将来自于逻辑控制器的命令信号转化为具体的电流脉冲信号，并通过控制步进电机的相位和电流来实现预期的转动效果。

三相步进驱动器的工作原理是将步进电机与驱动器集成在一起，通过控制电机的相电流来驱动电机转动。

步进电机是一种将脉冲信号转化为角位移的执行机构，其工作原理是依靠电机内部的多个相绕组的依次通电或断电，使电机按照一定的方向和步距角转动。

三相步进驱动器通过接收控制器发出的脉冲信号，将脉冲信号转化为驱动电机的相电流。

当某一相绕组得电时，电机内部的磁场产生力矩，使电机转动一定的角度。

当连续控制电机各相的通电状态，电机就会按照设定的步距角转动。

细分驱动是步进驱动器的一种重要技术，它通过精确控制电机的相电流来提高电机的输出转矩和降低步进电机的振动和噪音。

细分驱动的基本原理是将每个步进角分成若干个更小的步距角，例如原来每步走1.8°，采用10细分后，每步只走
0.18°。

通过细分，电机的输出转矩更加平稳，减少了振动和噪音，同时提高了控制精度。

总之，三相步进驱动器通过控制电机的相电流来实现电机的精确控制，细分技术的应用使得电机的性能得到质的飞跃。
