彩色电视机产品质量状况分析及常见不合格项目解析唐力华 刘洁贞 钟远生（广东产品质量监督检验研究院 广州 510670）摘要：彩色电视机是使用范围非常广泛的消费类电子产品，随着数字化、网络化、智能化程度的不断提升，其应用范围将进一步扩大，其产品质量也越来越重要。
近年来的国家监督抽查结果显示，我国彩色电视机产品质量仍有待提升。
本文对彩色电视机产品质量状况及常见不合格项目进行了分析，并提出了相应的改进建议。
关键词：彩色电视机；电气；爬电距离;骚扰电压;辐射骚扰Ａｂｓｔｒａｃｔ：Ｃｏｌｏｒ ＴＶ ｓｅｔｓ ａｒｅ ｗｉｄｅｌｙ ｕｓｅｄ ｃｏｎｓｕｍｅｒ ｅｌｅｃｔｒｏｎｉｃ ｐｒｏｄｕｃｔｓ． Ｗｉｔｈ ｔｈｅ ｃｏｎｔｉｎｕｏｕｓ ｉｍｐｒｏｖｅｍｅｎｔ ｏｆ ｄｉｇｉｔａｌｉｚａｔｉｏｎ， ｎｅｔｗｏｒｋｉｎｇ ａｎｄ ｉｎｔｅｌｌｅｃｔｕａｌｉｚａｔｉｏｎ， ｉｔｓ ａｐｐｌｉｃａｔｉｏｎ ｓｃｏｐｅ ｗｉｌｌ ｂｅ ｆｕｒｔｈｅｒ ｅｘｐａｎｄｅｄ， ａｎｄ ｉｔｓ ｐｒｏｄ－ｕｃｔ ｑｕａｌｉｔｙ ｗｉｌｌ ｂｅｃｏｍｅ ｍｏｒｅ ａｎｄ ｍｏｒｅ ｉｍｐｏｒｔａｎｔ． Ｉｎ ｒｅｃｅｎｔ ｙｅａｒｓ， ｔｈｅ ｒｅｓｕｌｔｓ ｏｆ ｎａｔｉｏｎａｌ ｓｕｐｅｒｖｉｓｉｏｎ ａｎｄ ｓｐｏｔ ｃｈｅｃｋ ｓｈｏｗ ｔｈａｔ ｔｈｅ ｑｕａｌｉｔｙ ｏｆ ｃｏｌｏｒ ＴＶ ｓｅｔｓ ｉｎ Ｃｈｉｎａ ｓｔｉｌｌ ｎｅｅｄｓ ｔｏ ｂｅ ｉｍｐｒｏｖｅｄ． Ｉｎ ｔｈｉｓ ｐａｐｅｒ， ｔｈｅ ｑｕａｌｉｔｙ ｏｆ ｃｏｌｏｒ ＴＶ ｓｅｔｓ ａｎｄ ｔｈｅ ｃｏｍｍｏｎ ｕｎｑｕａｌｉｆｉｅｄ ｉｔｅｍｓ ａｒｅ ａｎａｌｙｚｅｄ， ａｎｄ ｔｈｅ ｃｏｒｒｅｓｐｏｎｄｉｎｇ ｉｍｐｒｏｖｅｍｅｎｔ ｓｕｇｇｅｓｔｉｏｎｓ ａｒｅ ｐｕｔ ｆｏｒｗａｒｄ．Ｋｅｙ ｗｏｒｄｓ：ｃｏｌｏｕｒ ＴＶ ｓｅｔ；ｅｌｅｃｔｒｉｃａｌ；ｃｒｅｅｐａｇｅ ｄｉｓｔａｎｃｅｓ； ｄｉｓｔｕｒｂａｎｃｅ ｖｏｌｔａｇｅｓ ；ｒａｄｉａｔｉｏｎ ｈａｒａｓｓｍｅｎｔＱｕａｌｉｔｙ Ａｎａｌｙｓｉｓ ｏｆ Ｃｏｌｏｒ ＴＶ Ｓｅｔｓ ａｎｄ Ａｎａｌｙｓｉｓ ｏｆ Ｃｏｍｍｏｎ Ｕｎｑｕａｌｉｆｉｅｄ Ｉｔｅｍｓ引言彩色电视机是使用范围非常广泛的消费类电子产品，随着数字化、网络化、智能化程度的不断提升，其应用范围将进一步扩大。
深圳XXXXXXXXXX有限公司企业标准XXXXX 2041-2015代替XXXXX 2041-2013彩色电视机环境试验要求和方法2015-xx-xx 发布2015-xx-xx 实施深圳XXXXX-XXXXX有限公司发布8 机械试验8.1样品预处理8.2随机振动试验8.2.1 公路运输随机振动PSD曲线（BG/T4857-2012 水平Ⅰ/Ⅱ）：8.2.2 样品按表9、10规定的频谱PSD值进行振动；表 10 BG/T4857-2012 水平Ⅱ试验设备应符合GB/T4857.23-2003中第4章的有关规定。
8.2.6 试验方法a）将带包装的样品按正常运输位置利用捆绳和夹具紧固在振动台上（样品和夹具综合重心应位于振动台面的中心附近），应使激振力直接传给样品，而不要经过减振脚、把手或其它缓冲装置，样品按表中的规定进行PSD值，在频率范围1—200Hz之间做不规则，不重复的随机振动。
b）先按照水平Ⅰ（表9）进行试验，合格则直接闭环，若出现膜片擦伤，则重新按照水平Ⅱ（表10）进行试验并考核。
c）试验结束，按附录A进行检查。
8.2.6 主要考核电视机表11 振动试验考核点8.3 扫频振动（正弦）试验8.3.1 试验要求样品按表12 规定的扫频振动。
试验设备应符合GB/T2423.10-2008中第4章的有关规定。
8.3.3 试验方法将带包装的样品按正常工作位置（不接电源）紧固在振动台上（样品和夹具综合重心应位于振动台面的中心附近），应使激振力直接传给样品，而不要经过减振脚、把手或其它缓冲装置，并应避免坚固样品的装置件（螺栓、压板、压条等）在振动试验中产生自身共振。
a) 样品按表中的规定进行10HZ～30HZ～10HZ 及30HZ～55HZ～30HZ 的扫频振荡，以每分钟一个倍频程的扫频速率，在某一频率范围内进行一次循环扫频（F1～F2～F1）的时间。
每扫频一次的时间计算公式如下：T＝6.6441og10（F2/F1）式中：T┈时间Min,F1┈扫频的下限频率HZ，F2┈扫频的上限频率HZ。
彩色电视机整机检验规范1．主题内容和适用范围本规范规定了我公司CRT类彩色电视机生产过程中产品质量检验和试验程序（包括检验方法和规则）是整机QC检验和QA检收产品时进行质量鉴定的依据。
2．引用文件下列标准及文件，通过在本标准中引用而构成本标准条文的一部分。
所有标准及文件都会被修订及更新，使用本标准的各方应探讨使用下列标准及文件最新版本的可能性。
GB/T 2828.1-2003 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB 3174-1995 PAL-D 制彩色电视广播技术规范GB 5465.2-1996 电气设备用图形符号GB 8898-2001 音频、视频及类似电子设备安全要求GB 17625.1-2003 低压电气及电子设备发出的谐波电流限值（设备每项输入电流≤16A）GB 13837-2003 声音和电视广播接收机及有关设备无线电骚扰特性限值和测量方法GB 9379-1988 彩色电视广播接收机主观试验评价方法GB 12281 彩色电视广播接收机与其它设备互连配接要求SJ/T 10512 电视广播接收遥控部分的技术要求和测量方法GB 191-2000 包装储运图示标志GB/T 14960-1994 电视广播接收机用红外遥控发射器技术要求和测量方法GB/T 17309.1-1998电视广播接收机测量方法第一部分：一般考虑射频和视频电性能测量以及显示性能的测量SJ/T 11285 彩色广播电视接收机基本技术参数要求GY/T 129 PAL-D 电视广播附加双声道数字技术规范GB/T 14219-1993 中文图文电视广播规范GB/T 4877 电视中间频率SJ/T 10326 广播电视接收机群时延特性GB/T 10239-2003 彩色电视广播接收机通用规范Q/SCWR 002-2003 彩色电视机企业标准Q/SCWR 003-2003 数字高清彩色电视广播接收机企业标准3．一般要求3.1正常测试条件温度：15～35℃相对湿度：25%～75%大气压力：86Kpa～106kPa电源电压：交流220V± 22V电源频率:50/60 Hz 在上述测试条件下，被测设备应满足其性能规范，但在比上述测试条件更宽的范围内，设备仍能工作，但可不满足其所有的性能规范，并允许被测设备在更为极端的条件下储存。

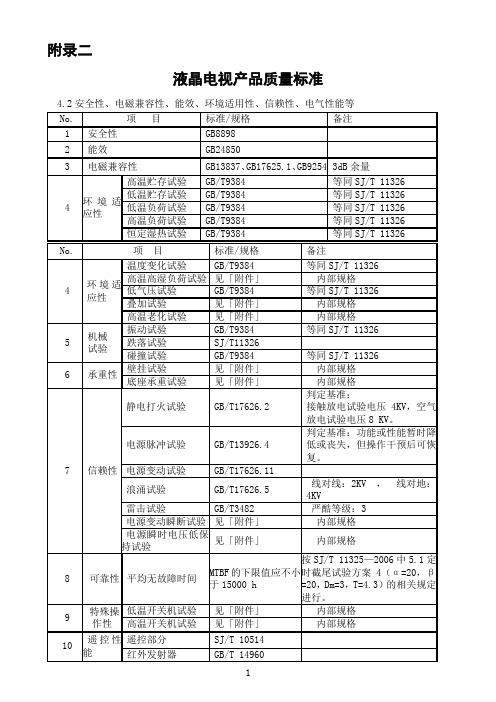

附录二液晶电视产品质量标准4.2安全性、电磁兼容性、能效、环境适用性、信赖性、电气性能等4.3其它要求4.3.1垂直倾斜度：主机面框顶部偏离底座中心垂直面的角度α，不论电视尺寸大小，垂直倾斜度规格前倾小于等于1°，后仰小于等于1.8° 前面（前倾） （后仰）4.3.2水平倾斜度：主机面框底部左右两侧至水平台面的垂直高度差。
32寸以下机型│a －b │≤4mm ，32寸及以上│a －b │≤5mm 。
4.3.3用于壁挂安装的固定柱子中的上端两个必须直接固定于液晶面板的钣金上，确保壁挂安装的牢固。
4.3.4摇晃和转动（1）摇晃：电视主机装上底座，在电视机面壳顶部中央位置施加水平方向推力或拉力至电视机底座刚接近离开支承台面时，撤销推力或拉力，让电视机自由摆动，电视机应在5秒钟内完全停止摆动。
摆动过程中，应没有异响。
（2）转动（限于可水平转动的产品）：电视主机装上底座，在电视机面壳左右两侧中间位置施加水平方面推力1.0~2.0kgf ，电视机应平滑转动。
小于下限力和大于上限力转动均视为超出规格。
4.3.5外包装箱手把或手扣必须完好并合上。
4.3.6不同型号、不同批次产品的白平衡、色调要一致。
4.3.7使用环境温度：-10℃~40℃(液晶面板在0℃以下出现质量问题可以豁免)。
4.3.8电源使用范围：100-250V/AC。
4.3.9液晶面板等级和缺陷规格：（1）液晶面板等级：A级或A级以上。
缺陷规格项目A级或A级以上标准备注亮点1个点随机排布N≤2 A区0 ; B区≤2N为数量2个点相连 N≤03个点相连 N≤0亮点间的距离 L≥5mm暗点1个点随机排布N≤7 A区≤1; A+B区≤62个点相连 N≤03个点相连 N≤0暗点间的距离 L≥5mmL为长度亮点与暗点总数 N≤5异物导致的黑/白/亮点0.5＜D≤1.2mm，N≤10D为面积异物导致的黑/白/亮线0.15＜W≤0.25mm，0.3＜L≤10mm N≤4 W为宽Mura（画面局部不均匀）使用透过率为3%的ND滤光片在50%亮度的画面检查确认竖线、横线和十字交叉线不良不允许有（2）双方约定可以使用A级以外液晶面板时，亮点占生产批次台数的比例＜5%。
Q/HP TV00.100-2012 菏泽海普电器股份有限公司企业标准 液晶彩色电视机产品标准2012年10月01日发布 2012年10月01日执行 菏泽海普电器股份有限公司 发布目录目录 ………………………………………………………………… 1-2前言 (3)1 范围 (4)2 规范性引用件 …………………………………………………… 4-53 术语和定义 (5)4 一般要求 (5)4.1 正常使用条件 (5)4.2 图形符号 …………………………………………………… 5-65 基本技术要求 (6)5.1 外观、结构要求 (6)5.2 基本功能要求 (6)5.3 显示格式 …………………………………………………… 6-7 5.4 接口要求 …………………………………………………… 7-85.5 常温性能要求 ...................................................... 8-12 5.6 遥控发射器性能要求 (12)5.7 电磁兼容特性限值 (12)5.8 安全性要求 (12)5.9 能效限值要求 (12)5.10 可靠性要求 (12)5.11 环境试验要求 (13)5.12 开箱检验要求 (13)5.13 工艺装配检验要求 (13)5.14 产品的说明书 (13)6 检验方法 (13)6.1 外观、结构检验方法 (13)6.2 开箱检验方法 (13)6.3 功能、接口和显示格式要求的检验 (13)6.4 常温性能测量 (13)6.5 遥控发射器性能的测量 (13)6.6 电磁兼容特性限值测量方法 (13)6.7 安全性检验方法 ...................................................13-14 6.8 可靠性检验方法 (14)6.9 环境试验方法 (14)6.10工艺装配检验 (14)7 检验规则 (14)7.1 鉴定检验 …………………………………………………… 14-16 7.2 交收检验 …………………………………………………… 16-187.3 例行检验 …………………………………………………… 18-208 标志、包装、运输、贮存 (20)8.1 标志 (20)8.2 包装 (20)8.3 运输 .................................................................. 20-21 8.4 贮存 (21)附录 A （规范性附录） 开箱检验内容及不合格判据 ......... 21-37 附录 B （规范性附） 工艺装配检验项目及不合格判据 ...... 37-38 附录 C （规范性附录） 环境试验内容及不合格判据 ......... 38-40 附录 D （规范性附录） 性能检验内容及不合格判据 (40)附录 E （规范性附录） 产品说明书的技术要求 …………… 40-41前言本标准的附录A、附录B、附录C、附录D、附录E为规范性附录。
第 1 页 共11 页共 13 页批准： 吴伟 审核： 杨军治 拟制： 黎继伟 2003/12/17一《彩色电视机主要测试项目检测标准》修改记录第2 页共11 页第 3 页 共11 页彩色电视机主要测试项目检测标准简单测试用中央信号6台数cab第4 页共11 页X aHP A L第5 页共11 页第6 页共11 页第7 页共11 页第8 页共11 页注：以上关于高压、束流的标准仅为匹配及生产控制标准并非产品最终检验标准，产品最终检验标准要根据不同显像管的规格要求而异。
第9 页共11 页附页1白场亮度均匀性测试方法一、仪器：5518信号发生器、CA100彩色分析仪二、测试步骤：2.1、简单测试方法测试步骤：2.11、用5518信号发生器加上标准输入（60dB/uV）的方格信号到电视机的射频输入，确认电视机调试到最佳状态(重显率、非线性失真、几何失真、图像倾斜度、中心偏差均符合《彩色电视机主要测试项目检测标准》的要求)。
2.12、如下图1所示，将CA100探头放于P5点(探头中心与P5点重合)2.13、将5518的信号内容切换成全白场信号，将电视机对比度调至最大，调节亮度使屏幕中心P0点亮度为标称值：140nit〈14寸〉，120nit〈21寸〉，90nit〈25-29寸〉，80nit〈29寸以上〉。
（用CA100测试），测试P5亮度并记录。
2.14、重复上述2.11—2.13分别测试P6、P7、P8点的亮度并记录。
2.15、用四个点及下述注1所述暗区的亮度的最小值除以标称亮度即为待测电视亮度均匀性的测试数据。
2.2、精确测试方法测试步骤：2.21、确认电视机调试到最佳状态(重显率、非线性失真、几何失真、图像倾斜度、中心偏差均符合《彩色电视机主要测试项目检测标准》的要求)，用5518信号发生器加上标准输入（60dB/uV）的全白场信号到电视机的射频输入。
2.22、将电视机对比度调至最大，调节亮度使屏幕中心P0点亮度为标称值：140nit〈14寸〉，120nit〈21寸〉，90nit〈25-29寸〉，80nit〈29寸以上〉。
数字液晶彩色电视机整机检验通用规范1.范围本规范规定了我公司所有 LCD 类彩色电视机的一般要求、技术要求和检验方法,是 LCD 产品整机全数检验和抽样检验时进行质量鉴定的重要依据。
2.引用标准下列标准及檔,通过在本标准中引用而构成本标准条文的一部分。
所有标准及檔都会被修订及更新, 使用本标准的各方应探讨使用下列标准及檔最新版本的可能性。
GB/T 2828.1-2012 计数抽样检验程序第 1部分:按接收质量限(AQL 检索的逐批检验抽样计划 GB 3174-1995 PAL-D制彩色电视广播技术规范GB 5465.2-1996 电气设备用图形符号GB 8898-2011 音频、视频及类似电子设备安全要求GB 17625.1-2003 低压电气及电子设备发出的谐波电流限值(设备每项输入电流≤ 16A GB 13837-2003 声音和电视广播接收机及有关设备无线电骚扰特性限值和测量方法GB 9379-1988 彩色电视广播接收机主观试验评价方法GB/T 15639-1 95 电视广播接收机主观评价节目源GB/T9384 广播收音机、广播电视接收机、磁带录音机、声频功率放大器 (扩音机的环境试验要求和试验方法 (GB/T9384-1997,neqIEC68GB 12281 彩色电视广播接收机与其它设备互连配接要求SJ/T 10512 电视广播接收遥控部分的技术要求和测量方法GB 191-2000 包装储运图标标志GB/T 14960-1994 电视广播接收机用红外遥控发射器技术要求和测量方法GB/T 17309.1-1998 电视广播接收机测量方法第一部分:一般考虑射频和视频电性能测量以及显示性能的测量SJ/T 11285-2003 彩色广播电视接收机基本技术参数要求GB/T 14219-1993 中文图文电视广播规范GB/T 4877 电视中间频率SJ/T 10326 广播电视接收机群时延特性GB/T 10239-2003 彩色电视广播接收机通用规范Q/SCWR 002-2007 《彩色电视机企业标准》Q/SCWR 003-2003 数字高清彩色电视广播接收机企业标准GB/T 10239-2003 彩色电视广播接收机通用规范SJ/T 11157-1998 电视广播接收机测量方法第 2部分:伴音信道的电性能测量,一般测量 4方法和单声道测量方法(idt IEC 60107-2:1995SJ/T 10326 广播电视接收机群时延特性GB 8898-2011 电网电源供电的家用和类似一般用途的电子及有关设备的安全要求Q/SCWN001-2004 光油机壳检验标准Q/SCWB 2040-2008 《注塑成品后壳检验标准》Q/SCWB 2020-2008 《彩色液晶电视机 LCD 屏缺陷定义及检验标准》3. 一般要求3.1、电视制式采用的制式应符合相应电视制式的规定。
彩色电视机的质量判别检查外观彩电的外型应雅致，颜色不要太艳，机壳（尤其是现象屏幕）不可有划痕。
天线应转动灵活，各开关、按键应灵活有效。
检查光栅接通电源后，打开电视机在不接收节目时，光栅由许多杂乱的小圆点组成。
关闭色饱和旋钮，屏幕上不能出现任何彩色，新的显象管应该是较亮的。
检查图象质量将彩电的频道选择器调到接收彩条信号的位置，关闭色饱和度旋钮，彩条应应由最亮到最暗的8个层次显示出来，任何一条不应带颜色，交界边缘应垂直；当逐渐开大色饱和度。
各彩条应出现颜色，从左向右依次为白、黄、青、绿、紫、红、蓝、黑。
其彩色浓淡均能调节，无重叠，屏幕的角与边缘，无暗角和黑边。
调亮度时，彩条的宽度不应改变。
用彩电收黑白电视节目时，图象上部不应出现任何颜色（电视台的标志除外）否则说明电视机消色性不良。
检查伴音质量先将音量关上应听不到干扰声；接收电视伴音时，在图象最佳时不应有明显的干扰声；音量开大而不失真，不干扰画面，不引起机壳的明显震动。
检查灵敏度、选择性和抗干扰接收彩条信号时，当输入衰减后，灵敏度高的彩电仍可以显示彩条，否则只能显示黑白条。
在某一频道接收节目，当调整到相邻频道时，不再收到图象与伴音的彩电，其选择性较好。
屏幕上不要有二条横向的暗条明显地滚动，否则抗电源干扰能力差。
介绍三种简便方法：1．将电视机调出比较稳定的黑白图象以后，首先进行色纯度检查。
在黑白画面上，如发现某一局部有不纯正的散色，而且有深有浅，很不均匀，这就是色纯度不良。
其次进行会聚检查，画面上的白格出现三色格即为会聚欠佳。
2．利用彩条图检查。
电视台在正式节目播出之前常播放八条彩色竖条图像，从左至右依次按照白、黄、青、绿、紫、红、蓝、黑顺序排列。
将色饱和旋钮开至最大位置，反复调整频率微调旋钮，如出现如下现象，即为电视机质量欠佳或有故障存在：无彩色或彩色变成元颜色的灰度阶梯条；彩色条不是单一的色条；各彩色条顺序位置发生变化；各颜色相接处出现镶边，边界模糊。
附表A彩色电视机综合评价判定表不合格判据 序号不合格内容重 轻 1 外观 1.1 前/后壳手挽/前壳喇叭网/前壳 1.1.1 之间缝隙W 2mm 不计设计槽 1.1.2 之间缝隙2.0mm W 0.8mm 不计设计槽 1.2 显象管装配 1.2.1 严重松动1.2.2 CRT 与面壳之间缝隙底边和下角部W 1.0mm 两侧或顶部或上角部W 1.5mm1.2.3 CRT 与面壳之间隙缝如下图所示时机型尺寸 四边mm 下角mm 上角mm 14-21 0.5 0.6 0.7 25-29 0.5 0.8 1.034以上 0.5 0.8 1.01.2.4 装配尺寸偏或倾斜以中心为基准倾斜计总和, 21寸及21寸以下偏差6mm 25寸以上偏差7mm1.2.5 装配尺寸偏或倾斜以中心为基准倾斜计总和, 21寸及21寸以下偏差4-6mm 25寸以上偏差5-7mm1.3喇叭网孔后壳散热孔 1.3.1 孔塞10% 1.3.2 孔塞10% 1.4 电源指示灯遥控接收窗透镜铭牌手挽喇叭网门仔 1.4.1 脱落 1.4.2 安装不良影响使用 1.4.3 安装不良不影响使用 1.4.4 喇叭网短窄偏1mm1.4.5 小门与面壳机身镜与面壳或小门电源开关按钮与面壳或机身镜相互之间的高度差0.6mm 1.4.6 排钮装配尺寸, 按键中心线偏差1mm 各按键的高度偏差1mm 1.5 功能键排钮电源开关按钮 1.5.1 安装不良使其功能失效 1.5.2 安装不良不影响使用 1.6 各按键行程及手感情况 1.6.1 手感不良虚位顶死或松动不顺影响使用 1.6.2 手感不良虚位顶死或松动不顺但不影响使用 1.7 外接端子天线AV VGA S 视频耳机插座外接音箱插座21芯插座 1.7.1 歪松动影响使用 1.7.2 歪松动不影响使用 1.8 整机表面是否有划伤脱漆脏污喷油不均凹陷等 1.8.1 正常检验30cm 位置明显可见侧面和后面检验50cm 位置明显可见 1.8.2 可见的污点不能用干布擦掉且令人讨厌 1.8.3 表面有损伤不明显或有脏污可以用布擦掉 1.9 电源开关钮门仔网面喇叭网面壳颜色配合 1.9.1 不符合规定的要求制作图或规格书 1.10 视频音频接口颜色 1.10.1 错乱视频为黄色右音频为红色左音频为白色色差中信号中的Y 为绿色Cb 为蓝色Cr 的红色1.11 整机及遥控器各处丝印情况 1.11.1 整机及遥控器各胶片印错漏印 1.11.2 丝印不良字符笔画断绝笔画有毛刺字符不可辨认 1.11.3 丝印不良字符笔画断绝笔画有毛刺字符可辨认 1.11.4按键丝印水平偏位 1.5mm,垂直偏位2mm 其它偏位3mm续附录A不合格判据序号不合格内容重轻1.12 电视机的水平平稳度1.12.1 倾斜h2mm1.12.2 倾斜1mm h2mm1.13 检查重低音箱红外线耳机等附加功能件的外观及其它与整机配合情况1.13.1 规定实际不匹配1.13.2 感觉相互不匹配安装不合理影响外观2 开/关机转台2.1 检查开关主电源及遥控开关机时有色斑亮点响声声象延迟等异常2.1.1 在主观评价房内环境噪声30dB以下0.5米处可听到开关机响声伴音落后于图象3秒2.1.2 可看到色斑亮点亮线2.1.3 以上较为轻微2.2 冷开机时显示图象时间和偏色时间2.2.1 冷开机显示图象及偏色时间10秒特殊设计除外2.2.2 冷开机显示图象及偏色时间6秒且10秒特殊设计除外2.3 切换AV/TV及转台检查有闪亮线响声露边等异常情况转台伴音延迟2.3.1 有闪亮线露边较为明显可见2.3.2 在0.5米处可听到转台响声转台声音延迟3秒2.3.3 全白全黑信号转换图象明显异常2.3.4 以上较为轻微2.4 检查待机连续多次开关机复位的情况2.4.1 功能失效死机不能开机不能复位2.5 强/弱信号开机检查,分别在90dB和35dB进行主电源及遥控开机2.5.1 信号强度在90dB图象崩溃,35dB无彩色或彩色不稳定3 电源适应性3.1 在该机所标明的电源电压变化范围内伴音加到80%-90% 3.1.1 电压变化时图象伸缩每边超过2mm或跳闪声音失真不能开机3.1.2 电压变化时TV和AV之间及AV之间转台伴音失真转台有异声图象不同步不能转换3.1.3 电压变化时TV和AV之间及AV之间转台伴音失真轻微图象正常3.2 在高低电压变化范围内连续随机开关机3.2.1 不能开机或关机死机3.2.2 功能错乱显示错乱功能失控4 功能确认4.1 手动搜台自动搜台微调功能4.1.1 锁不住台频率偏丢失频段4.1.2 某频段进入死循环4.2 各频道的记忆任意频道在任意台号上记忆清除恢复功能以及台号互换4.2.1 以上任一功能失效功能错乱4.3 检查各频段及增补频道的频率范围4.3.1 缺少频段或频道4.4 定时开关机4.4.1 功能失控4.4.2 时间不准确偏差2分钟4.5 外接端子AV端子S端子VGA等输入输出4.5.1 以上任一功能失效或任一功能时有时无4.6 检查控制板面或遥控器上的功能4.6.1 功能失效或与显示的功能不一致4.6.2 功能失效功能不能切换或错乱4.7 出厂状态设置4.7.1 与规定的出厂设置不一致4.8 菜单中的各功能检查4.8.1 与显示的功能作用不一致控制功能失效控制效果无相应的变化4.9 特殊功能如丽音游戏图文等4.9.1 失效或作用不良时有时无续附录A不合格判据序号不合格内容重轻5 功能检查5.1 自动消磁5.1.1 不能自动消磁或消磁不良或明显看出5.1.2 消磁不良不明显看出5.2 色纯在整机规定的模拟磁场下5.2.1 严重不良影响收看5.2.2 色纯度轻微不良不明显看出轻微阴阳面暗角轻微黄斑其中之一5.3 控制功能记忆功能及操作5.3.1 控制功能与制作不符或失控5.3.2 说明书相关功能的描述与实际操作不符5.4 遥控功能5.4.1 最大距离8.5m同时最小距离0.2m5.4.2 受控角水平30o垂直方向15o受控距离为4.5m5.5 AV有静噪功能5.5.1 不能静噪5.5.2 间隙不能静噪5.6 无信号自动关机的机型5.6.1 无信号超过说明书上所述时间不会关机5.6.2 关机时间与说明书上所述时间偏差2分钟6 字符与台标6.1 中英文字符6.1.1 显示扭曲干扰错乱斜偏不完整抖动拖尾6.1.2 字符干扰图象或伴音6.2 台标6.2.1 显示不完整干扰7 图象质量伴音质量7.1 副亮度白平衡7.1.1 超出企业的要求7.2 聚焦会聚几何失真像斜白场不均7.2.1 超出Q/WP-JV42-2001彩电显像管检验标准中规定的要求7.2.2 严重散焦图象无法观看7.2.3 轻微散焦7.3 图象有微音效应莫尔效应光反折7.3.1 各种状态音量80%时动态节目可以看到以上任一现象7.3.2 各种状态音量80%时静止图象可以观察到以上任一现象7.4 在高低亮度时光栅有回扫线阻尼条闪烁卷边7.4.1 可以看到以上任一现象7.5 图象伴音各模拟量的设置7.5.1 声音画面无相应的应化7.5.2 声音画面变化不明显7.6 图象彩色7.6.1 无图象无彩色缺基色7.6.2 亮色不重合消色功能不正常7.6.3 动态节目可以看到图象失真图象干扰彩色闪烁重影图象闪烁竖线偏色爬行色调无变化网纹水波纹任一现象7.6.4 静止节目可以看到7.6.3中任一现象7.7 转换图象模式及制式7.7.1 图象无相应变化变化不明显图象扭曲图象干扰的任一现象7.7.2 图象制式不能转换7.8 转台图象出现瞬间不同步闪白线彩色不稳彩色延迟7.8.1 以上其中之一容易察觉7.8.2 以上其中之一不易察觉续附录A不合格判据序号不合格内容重轻7.9 AV与TV及AV之间有串音或串图象7.9.1 可明显觉察影响收看7.9.2 可觉察不影响收看7.10 伴音制式转换7.10.1 伴音制式不能转换或伴音延迟超过3秒7.10.2 伴音延迟3秒7.10.3 伴音制式转换识别错误7.11 伴音干扰图象7.11.1 活动画面可见伴音干扰图象7.11.2 静止画面可见伴音干扰图象7.12 有杂音蜂音机震7.12.1 严重影响收听7.12.2 不影响收听7.13 静音功能7.13.1 不能静音静音或伴音为0时0.5米外仍可听到伴音噪声7.14 有行叫偏转声交流声钟表声电容电感开关变压器的声音7.14.1 0.5米处可以明显听到以上任一现象严重影响正常收听7.14.2 0.5米处可以听到以上任一现象较为轻微不影响收听盖后壳7.15 伴音的各种模式转换7.15.1 模式转换无相应的变化无伴音伴音失控7.16 伴音的左右平衡相反7.16.1 音量不平衡左右相反或失控7.17 AV双声道与单声道7.17.1 声道不一致声道反7.18 AV S端子YUV状态下伴音图象质量7.18.1 无图象无伴音伴音干扰图象7.18.2 0.5米可查觉到图象干扰伴音干扰无彩色图象闪动彩色闪动7.18.3 伴音图象无输出或时有时无7.19 对于有丽音功能机型7.19.1 信号强度40dB不能识别伴音丽音7.19.2 信号强度46 dB伴音有杂音8 特殊功能检查8.1 画中画8.1.1 主子画面互相干扰严重串扰8.1.2 主子画面互相干扰轻微不影响收看8.1.3 子主画面之间不能切换8.1.4 子画面无记忆子画漏台8.1.5 子画无彩色彩色不稳定图象不同步或不稳定8.1.6 子画不同比例放缩功能子画面移动功能无作用8.1.7 子画缺少频道数量注对34含34英寸以上电视图象质量伴音质量评价一般是在静音室且不小于0.5米距处进行如表中所述对于背投或34英寸以上的电视机其评价应在不小于2米处进行。
