FY2000U型微机防误闭锁系统技术方案长园共创电力安全技术股份有限公司C Y G C O N T R O N C O.,L T D.目录1.概述 (3)2.主要技术标准与使用环境 (3)2.1应遵循的主要技术标准 (3)2.2使用环境条件 (4)3.FY2000U型微机防误操作系统 (5)3.1系统配置 (5)3.2系统工作原理 (6)3.3系统操作模式 (7)3.3.1遥控操作模式 (7)3.3.2就地操作模式 (7)3.4系统主要功能 (7)3.4.1完善的五防功能 (7)3.4.2设备对位 (8)3.4.3五防模拟操作及仿真培训 (8)3.4.4存储和发送操作票 (9)3.4.5汇报对位 (9)3.4.6系统维护 (9)3.4.7“黑匣子”功能（操作追忆） (9)3.4.8操作过程语音、文字报警功能 (10)3.4.9多任务并行操作功能 (10)3.4.10操作票内容转移功能 (10)3.4.11操作权限管理功能 (10)3.4.12集控操作功能 (10)3.4.13与其它系统接口功能 (10)3.5闭锁方案 (11)3.5.1闭锁范围 (11)3.5.2主要设备闭锁方式汇总 (11)3.5.3断路器闭锁方案 (12)3.5.4隔离开关闭锁方案 (14)3.5.5接地线闭锁方案 (14)3.5.6网柜门闭锁方案 (15)3.6主要设备技术参数 (15)3.6.1技术参数指标 (15)3.6.2图形操作票专家系统 (16)3.6.3电脑钥匙 (18)3.6.4通讯适配器 (20)3.6.5防误锁具 (21)1. 概述随着微机防误闭锁技术和计算机技术的不断发展，逐步开始以电子模拟屏（电脑显示器）替代传统模拟屏作为系统的操作界面。
FY2000U型微机防误闭锁系统是采用先进的图形模拟系统，以电子模拟屏（电脑显示器）作为系统的操作界面，配置通讯适配器实现模拟操作、操作票传输、五防闭锁、仿真培训等功能；以电脑钥匙实现现场解锁和数据的接收及传送，以各类锁具（电气锁、机械编码锁）对现场设备进行闭锁。
第一章系统概述第一节系统原理及配置§1.1.1 系统原理FY2000型微机防误闭锁装置以工控机（简称FKKG）为核心设备，在系统软件中，预先编写了各电厂、变电站的电气一次系统结线图和所有设备的操作规则，并将其固化在存贮器中。
当运行人员启动系统，在模拟屏或电脑显示器上模拟试操作时，工控机根据已有的专家系统对每项操作进行智能判断，若操作正确，则允许进行下一步操作；若操作错误，则显示错误操作项的设备名称及编号并通过语音提示错误操作类型，提示操作人员进行更正。
模拟试操作结束后，通过传送装置将正确的操作内容输入到电脑钥匙（简称FKYD）中，配有PC机及操作票专家系统的装置还可打印完整的操作票，然后操作人员使用电脑钥匙到现场进行解锁及倒闸操作。
操作时，电脑钥匙自动显示当前倒闸操作项目，运行人员将电脑钥匙插入相应的编码锁内，通过其编码头检测操作对象是否正确。
若正确，电脑钥匙用语音发出允许操作命令，同时开放其闭锁回路或机构，这时就可以进行倒闸操作。
若走错间隔或误操作，电脑钥匙用语音发出错误警告，提醒操作人员错误操作的类型，并在液晶显示器屏上显示当前错误操作设备的编号及应操作设备编号，达到强制闭锁的目的，操作人员在得到可靠安全保障的同时又接受良好的培训。
操作结束后，电脑钥匙自动将倒闸操作信息汇报给主机存贮，以便管理人员查询考核。
对于和RTU联机的系统，除可满足无人值班变电站的五防要求外，还可以实现RTU后台处理功能。
§1.1.2 系统配置1、FY2000AⅠ型（即工控机型）组件：触摸式模拟屏、工控机、双色数码显示器/汉字显示器、专用键盘、钥匙充电装置、FKYD电脑钥匙、各类锁具及套件。
功能：这种配置方式将闭锁系统数据固化于永久记忆型存贮器（E2PROM）中，由工控机单独完成五防闭锁的数据处理及逻辑判断功能。
以智能化语音提示操作，具有操作管理功能，与RTU设备联接的扩充功能，可满足包括无人值班站在内的各种电压等级变电站的五防闭锁要求。
目录•系统概述•系统使用方法•系统常见故障处理方法•FY2000UB型微机防误闭锁装置产品使用管理规程•26版电脑钥匙使用方法系统概述•五防的定义:●防止误切、合断路器；●防止带负荷拉、合隔离开关；●防止带电合（挂）接地隔离开关（接地线）；●防止带接地刀闸（接地线）合隔离开关；●防止误入带电间隔。
•系统原理FY2000UB型微机防误闭锁装置电脑图形软件及电脑钥匙为核心设备。
●模拟试操作开始时，运行人员在电脑上模拟试操作，图形软件根据已有的专家系统对每项操作进行智能判断，若操作正确，则允许进行下一步操作；若操作错误，则显示错误操作项的设备名称及编号并通过语音提示错误操作类型。
●模拟试操作结束后，五防系统通过通讯适配器将正确的操作内容输入到电脑钥匙，操作人员使用电脑钥匙进行解锁及倒闸操作。
●操作时，电脑钥匙自动显示当前倒闸操作项目，运行人员将电脑钥匙插入相应的编码锁内，通过其编码头检测操作对象是否正确。
若对象正确，电脑钥匙用语音发出允许操作命令，同时开放其闭锁回路或机构以便进行倒闸操作；若走错间隔或误操作，电脑钥匙用语音发出错误警告，提醒操作人员错误操作的类型，并在液晶显示器屏上显示当前错误操作设备的编号及应操作设备编号，达到强制闭锁的目的。
●操作结束后，电脑钥匙通过适配器将倒闸操作信息汇报给防误主机存贮，以便管理人员查询考核。
•系统配置图防误主机电脑钥匙五防锁具通讯适配器到监控后台打印机FY2000UB 型系统配置结构图•系统主要部件1）FKTT通讯适配器可实现PC机与电脑钥匙通讯的通讯转换功能。
2）微机（PC机）用于搭建防误软件运行平台。
3）打印机用于打印操作票。
4）电脑钥匙（26版）内部固化“五防”闭锁专家系统，能接收操作票，监控倒闸操作。

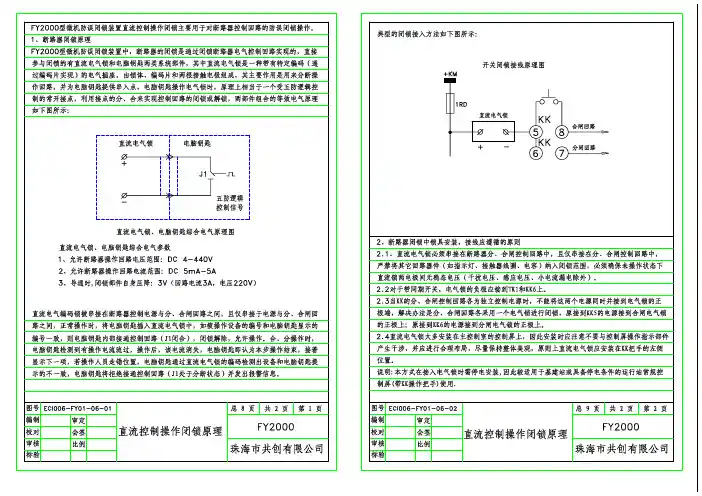

5）各种锁具铁柜型直流电气锁玛赛克型直流电气锁交流电气锁户内固定锁户外固定锁超级防空锁挂锁•锁具闭锁方式A、断路器、电动刀闸：闭锁方式：监控＋电编码锁直流电气锁交流电气锁B、手动刀闸：闭锁方式：机械编码锁户外刀闸挂锁位置检测锁户内刀闸挂锁C、临时接地：闭锁方式：机械编码锁闭锁接地头接地桩D、电气网门：闭锁方式：采用挂锁直接挂接或配备相应附件进行闭锁网门安装参考图•装置主要功能简述图形模拟：利用鼠标可在屏幕上进行一次及二次设备的仿真模拟操作，能根据五防的原则及运行方式自动判断操作的正确性，对误操作提出智能语音警告。

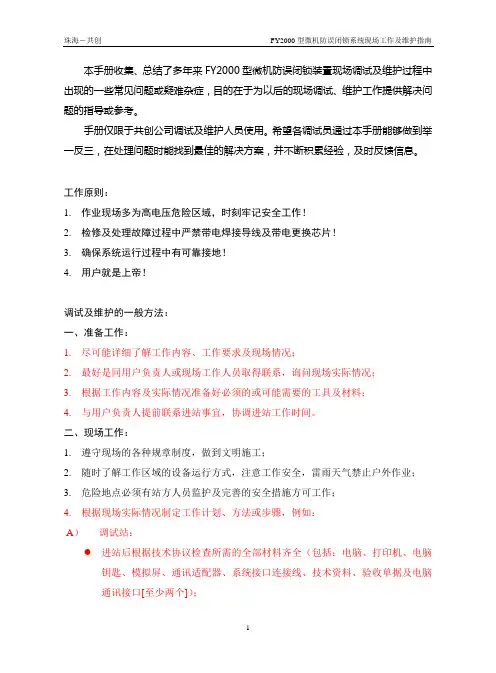

本手册收集、总结了多年来FY2000型微机防误闭锁装置现场调试及维护过程中出现的一些常见问题或疑难杂症，目的在于为以后的现场调试、维护工作提供解决问题的指导或参考。
手册仅限于共创公司调试及维护人员使用。
希望各调试员通过本手册能够做到举一反三，在处理问题时能找到最佳的解决方案，并不断积累经验，及时反馈信息。
工作原则：1.作业现场多为高电压危险区域，时刻牢记安全工作！2.检修及处理故障过程中严禁带电焊接导线及带电更换芯片！3.确保系统运行过程中有可靠接地！4.用户就是上帝！调试及维护的一般方法：一、准备工作：1.尽可能详细了解工作内容、工作要求及现场情况；2.最好是同用户负责人或现场工作人员取得联系，询问现场实际情况；3.根据工作内容及实际情况准备好必须的或可能需要的工具及材料；4.与用户负责人提前联系进站事宜，协调进站工作时间。
二、现场工作：1.遵守现场的各种规章制度，做到文明施工；2.随时了解工作区域的设备运行方式，注意工作安全，雷雨天气禁止户外作业；3.危险地点必须有站方人员监护及完善的安全措施方可工作；4.根据现场实际情况制定工作计划、方法或步骤，例如：A）调试站：进站后根据技术协议检查所需的全部材料齐全（包括：电脑、打印机、电脑钥匙、模拟屏、通讯适配器、系统接口连接线、技术资料、验收单据及电脑通讯接口[至少两个]）；●检查系统及各部件连接、工作正常；●确认模拟屏及图纸一次接线图符合用户实际要求；●协同安装人员确认现场设备上安装的锁具符合用户要求，根据现场实际情况检查有无漏装、错装锁具，并统计安装的锁具及附件数量；●根据上述情况，预算调试完成时间，提前联系现场负责人，通知培训及验收的大约时间，并联系安装的电气锁具接线；●根据用户要求编制闭锁数据文件，测试并验证数据文件，最好请现场负责人员给予审核确认，为验收作好准备；●组织现场人员进行使用及维护培训；●组织用户对系统进行验收，签收验收单据，工作完毕后，协调离站事宜。
300MW 微机防误装置规程1.1 五防装置简介：1.1.1 我厂#1、2 机组电气系统采用FY2000LY 型微机防误闭锁系统（以下简称五防系统），由模拟屏、五防主机、解锁钥匙、模拟操作电脑构成。
五防使用范围：一期所有电源系统开关、6KV 开关。
1.2 防误功能的实现1.2.1 防止误切、合断路器：使用操作闭锁盒；1.2.2 防止带负荷拉、合隔离开关：小车开关使用关闭屏门、刀闸把手上装挂锁；1.2.3 防止带电合（挂）接地隔离开关（接地线）：规范接地桩，运行装设临时接地线的接地点统一安装，并规范；1.2.4 防止带接地刀闸（接地线）合隔离开关：屏门挂锁1.2.5 防止误入带电间隔：屏门挂锁1.3 操作使用方法：1.3.1 准备要操作任务的倒闸操作票；1.3.2 在模拟屏上或五防主机上进行模拟预演操作；1.3.3 将操作票传送至电脑解锁钥匙上；1.3.4 图形界面上此时弹出“操作选择”浮动框，根据需要选择“传送操作票”方式；1.3.5 这时图形界面上又弹出“传送方式”对话框；1.3.6选择方式，在钥匙选项中任意选择“ #1或#2”钥匙，也可以同时选择，在方框前打选中，点击“确定”按钮；1.3.7 系统窗口将出现“操作票执行情况”对话框；1.4 实际倒闸操作1.4.1 此时可以携带钥匙到设备操作区域，寻找相对应的五防锁具进行解锁操作，任何一把钥匙操作并确认后，主系统将对图形、及另一钥匙（两把钥匙同时接收到操作票的情况）进行状态及步骤整定；1.4.2 五防锁具的操作1.4.2.1 开、闭锁操作：（1）对电动操作设备（如开关等），将钥匙插入该设备的电气锁中，待钥匙发出“条件符合，可以操作！”语音指示后，转动设备的KK 把手操作设备，钥匙检测设备操作完成后语音提示“本步操作完成，请继续！”，将钥匙从电气锁中取下；（2）对手动操作设备（如隔离刀闸、接地刀闸等），将钥匙插入该设备的机械锁中，待钥匙发出“条件符合，可以操作！”语音指示后，将钥匙推钮推向开锁位置，钥匙发出“锁已打开”语音提示，将机械锁的闭锁销拉出，解除设备闭锁，操作人员可以对设备进行操作。

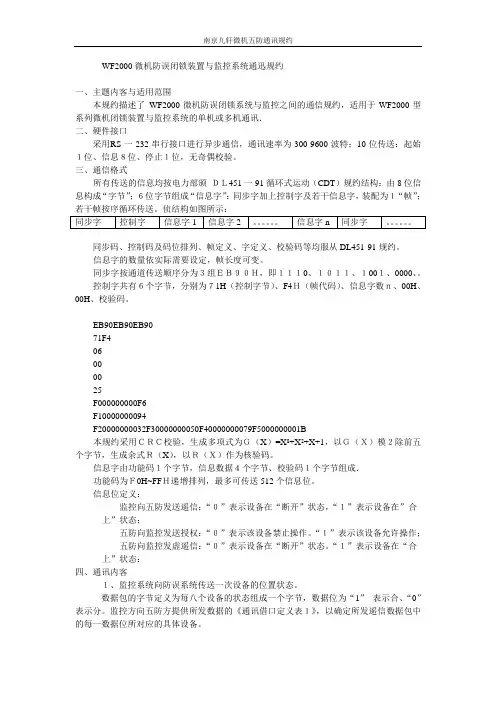

WF2000微机防误闭锁装置与监控系统通迅规约一、主题内客与适用范围本规约描述了WF2000微机防误闭锁系统与监控之间的通信规约，适用于WF2000型系列微机闭锁装置与监控系统的单机或多机通讯．二、硬件接口采用R S一232串行接口进行异步通信，通讯速率为300-9600波特；10位传送：起始１位、信息８位、停止１位，无奇偶校验。
三、通信格式所有传送的信息均按电力部颁ＤＬ451一91循环式运动（CDT）规约结构：由8位信息构成“字节”；６位字节组成“信息字”：同步字加上控制字及若干信息字，装配为１“帧”；同步码、控制码及码位排列、帧定义、字定义、校验码等均服从DL451-91规约。
信息字的数量依实际需要设定，帧长度可变。
同步字按通道传送顺序分为３组ＥＢ９０Ｈ，即１１１0、１０１１、１00１、0000、。
控制字共有６个字节，分别为７1H（控制字节）、F4Ｈ（帧代码）、信息字数ｎ、00H、00H、校验码。
EB90EB90EB9071F406000025F000000000F6F10000000094F20000000032F30000000050F40000000079F5000000001B本规约采用ＣＲＣ校验，生成多项式为Ｇ（X）=X8+X2+X+1，以Ｇ（Ｘ）模２除前五个字节，生成余式Ｒ（X），以Ｒ（Ｘ）作为核验码。
信息字由功能码１个字节，信息数据４个字节、校验码１个字节组成．功能码为Ｆ0H~FFＨ递增排列，最多可传送512个信息位。
信息位定义：监控向五防发送遥信：“０”表示设备在“断开”状态，“１”表示设备在”合上”状态；五防向监控发送授权：“０”表示该设备禁止操作。
“１”表示该设备允许操作；五防向监控发虚遥信：“０”表示设备在“断开”状态。
“１”表示设备在“合上”状态：四、通讯内客１、监控系统向防误系统传送一次设备的位置状态。
数据包的字节定义为每八个设备的状态组成一个字节，数据位为“1”表示合、“0”表示分。

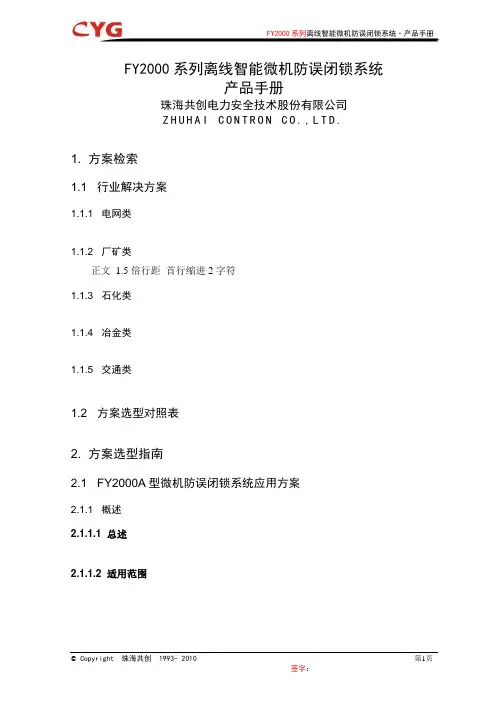

FY2000系列离线智能微机防误闭锁系统
产品手册
珠海共创电力安全技术股份有限公司
Z H U H A I C O N T R O N C O.,L T D.
1. 方案检索
1.1 行业解决方案
1.1.1 电网类
1.1.2 厂矿类
正文 1.5倍行距首行缩进2字符
1.1.3 石化类
1.1.4 冶金类
1.1.5 交通类
1.2 方案选型对照表
2. 方案选型指南
2.1 FY2000A型微机防误闭锁系统应用方案
2.1.1 概述
2.1.1.1 总述
2.1.1.2 适用范围
2.1.2 方案描述
2.1.2.1 结构配置
2.1.2.2 操作模式
2.1.2.3 功能特点
2.1.3 产品描述
2.1.
3.1 产品1
2.1.
3.1.1 功能特点
2.1.
3.1.2 技术参数
2.1.
3.2 产品2
2.1.
3.2.1 功能特点
2.1.
3.2.2 技术参数
2.1.
3.3 产品3
2.1.
3.3.1 功能特点
2.1.
3.3.2 技术参数
2.2 FY2000B型微机防误闭锁系统应用方案2.3 闭锁方案选型指南
2.3.1 断路器闭锁方案
2.3.2 刀闸闭锁方案
3. 扩展阅读
3.1 接口功能3.2 典型用户。

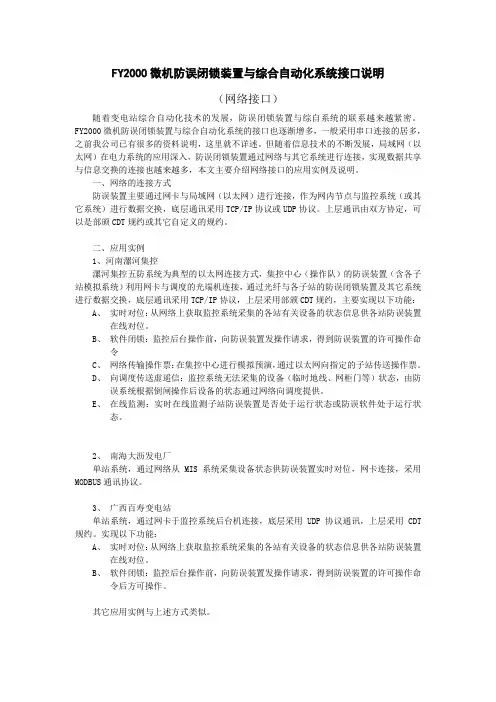

FY2000微机防误闭锁装置与综合自动化系统接口说明（网络接口）随着变电站综合自动化技术的发展，防误闭锁装置与综自系统的联系越来越紧密。
FY2000微机防误闭锁装置与综合自动化系统的接口也逐渐增多，一般采用串口连接的居多，之前我公司已有很多的资料说明，这里就不详述。
但随着信息技术的不断发展，局域网（以太网）在电力系统的应用深入，防误闭锁装置通过网络与其它系统进行连接，实现数据共享与信息交换的连接也越来越多，本文主要介绍网络接口的应用实例及说明。
一、网络的连接方式防误装置主要通过网卡与局域网（以太网）进行连接，作为网内节点与监控系统（或其它系统）进行数据交换，底层通讯采用TCP/IP协议或UDP协议。
上层通讯由双方协定，可以是部颁CDT规约或其它自定义的规约。
二、应用实例1、河南漯河集控漯河集控五防系统为典型的以太网连接方式，集控中心（操作队）的防误装置（含各子站模拟系统）利用网卡与调度的光端机连接，通过光纤与各子站的防误闭锁装置及其它系统进行数据交换，底层通讯采用TCP/IP协议，上层采用部颁CDT规约，主要实现以下功能：A、实时对位：从网络上获取监控系统采集的各站有关设备的状态信息供各站防误装置在线对位。
B、软件闭锁：监控后台操作前，向防误装置发操作请求，得到防误装置的许可操作命令C、网络传输操作票：在集控中心进行模拟预演，通过以太网向指定的子站传送操作票。
D、向调度传送虚遥信：监控系统无法采集的设备（临时地线、网柜门等）状态，由防误系统根据倒闸操作后设备的状态通过网络向调度提供。
E、在线监测：实时在线监测子站防误装置是否处于运行状态或防误软件处于运行状态。
2、南海大沥发电厂单站系统，通过网络从MIS系统采集设备状态供防误装置实时对位，网卡连接，采用MODBUS通讯协议。
3、广西百寿变电站单站系统，通过网卡于监控系统后台机连接，底层采用UDP协议通讯，上层采用CDT 规约。
实现以下功能：A、实时对位：从网络上获取监控系统采集的各站有关设备的状态信息供各站防误装置在线对位。
珠海优特五防机转发设置(适用于优特基于UT-2000型和ＤＮＢＳⅡ～Ⅴ型等微机防误闭锁装置)一、波特率及奇偶校验等与装置统一。
RS232 方式通讯。
规约为：UTWF.dll。
（可支持多个五防）。
二、如有虚遥信须添加设备名，保护装置名、呼唤单元。
添加保护装置（五防转换遥信（呼唤号：同装置号）、五防虚遥信（呼唤号：装置号+1）），三、五防转换遥信：全锁（0，0），全解(0，1)，单步执行(0，2),遥控对应遥信（遥控号/8+1，遥控号%8），对应采集装置为：五防转换遥信。
四、虚遥信位置从00，01，02.....07,10……对应采集装置为：五防虚遥信接收样码：a5,5a,a5,5a,01,03,00,02,01,ff,01,06五、转发定义：转发遥信：号从0开始，不能断开．只转发开关类遥信。
最大转发量252*8=2016 个遥信. 即转发遥信号不能超过2015。
遥控对应的遥信转发时逻辑号应不超过1023。
如转发号非逻辑号，则五防机应按逻辑号来对应遥信，不可按转发号对应遥信。
接收样码：a5,5a,a5,5a,00,02,00,01,01,00,04转发遥测：建议号从0开始，不断开．最大转发量127 个遥测。
即转发遥测号不能超过126。
五防机应按转发号来对应遥测，不可按逻辑号对应遥测。
(如五防机不需要遥测，可不转发。
)接收样码：a5,5a,a5,5a,00,07,00,01,01,00,09转发电度：无。
转发遥控：无。
六、后台（主站）在信号处理中，通过遥控条件来设置。
如YK1的遥控条件（分闸、合闸条件一样）可如下设置：全锁分||全锁合&&单步合&&YK1遥信合七、可对时。
八、全部闭锁遥控接收样码：a5,5a,a5,5a,00,04,00,01,01,00,06 a5,5a,a5,5a,01,04,00,01,01,00,07发送至五防：a5,5a,a5,5a,00,44,00,01,05,00,4a九、全部解锁遥控接收样码：a5,5a,a5,5a,00,04,00,01,08,00,0d a5,5a,a5,5a,01,04,00,01,08,00,0e发送至五防：a5,5a,a5,5a,00,44,00,01,05,00,4a十、单步解锁遥控如1#（逻辑号，非转发号）转发遥信。
一.五防闭锁技术概论国内自1980年，原水电部提出在电力系统中要防止五种恶性电气误操作事故，倡导采用五防技术措施以来，相继出现的防误闭锁方式主要有3种：机械程序闭锁、电气联锁、和微机五防闭锁。
另外，值得一提的是随着综合自动控制技术的发展，综自涉及的范围越来越广，一些综自厂家把五防闭锁功能纳入其系统中，形成所谓的“综自——五防一体化系统”。
所以，在这里我们把它也作为防误闭锁的一种方式来进行讨论。
下面我简要介绍一下这四种闭锁方式的工作原理及应用情况。
1. 机械程序闭锁机械程序闭锁有设备闭锁机构关联方式、设备操作机构关联方式两种类型。
a. 设备闭锁机构关联主要通过机械程序锁实现,机械程序锁采用闭锁机构的机械关联保证操作程序的正确性。
具体讲，就是利用钥匙随操作程序传递或置换而达到先后开锁操作的目的。
国内生产的程序锁分为两大类：即有弹子程序锁和无弹子程序锁。
在第3次全国五防会议上提出倡导推广无弹子程序锁后，无弹子程序锁得到了一定的应用。
无弹子程序锁又分为2种，一种是采用转角度走步法，可实现一把钥匙走到底；另一种是采用钥匙置换法。
在五防技术应用的早期阶段机械程序锁闭锁曾经发挥了一定的作用，但由于历史条件和设计方案的局限性，此类产品无法适应复杂接线方式的变电站(电厂升压站)防误操作的需要（如母联开关，母线地刀的闭锁），并且因操作复杂，使用可靠性差，防误功能不全而逐步退出上述市场。
目前应用较多的是35KV以下的农网变电站，或者象铁路、石油系统等的一些大用户变电站，其造价根据规模不同大致在1万到3万之间。
b. 设备操作机构关联此类闭锁主要通过单个设备内部的机械机构的相互关联保证操作程序的正确性。
目前多应用于XGN柜、小车柜的闭锁或其他手动设备的母刀、线刀与手动接地刀闸的互联闭锁中。
就XGN柜来讲，单个设备已具了一定的防误功能，但整体防误功能不够完善，比如：每个间隔内的开关、刀闸、地刀间的操作具有防误功能，但就整个配电系统来说，“防止误分合线路开关、母联开关、分段开关”、“出线侧带电挂地线”等的操作防误功能就很不完善。
第一章系统概述第一节系统原理及配置§1.1.1 系统原理FY2000型微机防误闭锁装置以工控机（简称FKKG）为核心设备，在系统软件中，预先编写了各电厂、变电站的电气一次系统结线图和所有设备的操作规则，并将其固化在存贮器中。
当运行人员启动系统，在模拟屏或电脑显示器上模拟试操作时，工控机根据已有的专家系统对每项操作进行智能判断，若操作正确，则允许进行下一步操作；若操作错误，则显示错误操作项的设备名称及编号并通过语音提示错误操作类型，提示操作人员进行更正。
模拟试操作结束后，通过传送装置将正确的操作内容输入到电脑钥匙（简称FKYD）中，配有PC机及操作票专家系统的装置还可打印完整的操作票，然后操作人员使用电脑钥匙到现场进行解锁及倒闸操作。
操作时，电脑钥匙自动显示当前倒闸操作项目，运行人员将电脑钥匙插入相应的编码锁内，通过其编码头检测操作对象是否正确。
若正确，电脑钥匙用语音发出允许操作命令，同时开放其闭锁回路或机构，这时就可以进行倒闸操作。
若走错间隔或误操作，电脑钥匙用语音发出错误警告，提醒操作人员错误操作的类型，并在液晶显示器屏上显示当前错误操作设备的编号及应操作设备编号，达到强制闭锁的目的，操作人员在得到可靠安全保障的同时又接受良好的培训。
操作结束后，电脑钥匙自动将倒闸操作信息汇报给主机存贮，以便管理人员查询考核。
对于和RTU联机的系统，除可满足无人值班变电站的五防要求外，还可以实现RTU后台处理功能。
§1.1.2 系统配置FY2000型微机防误闭锁系统可根据用户要求进行不同配置，常见的配置方式有以下四种：1、FY2000A型（即工控机型）组件：模拟屏、工控机、双色数码显示器/汉字显示器、专用键盘、全自动充电/通讯装置、FKYD电脑钥匙、各类锁具及套件。
功能：这种配置方式将闭锁系统数据固化于永久记忆型存贮器（E2PROM）中，由工控机单独完成五防闭锁的数据处理及逻辑判断功能。
以智能化语音提示操作，具有操作管理功能，与RTU设备联接的扩充功能，可满足包括无人值班站在内的各种电压等级变电站的五防闭锁要求。

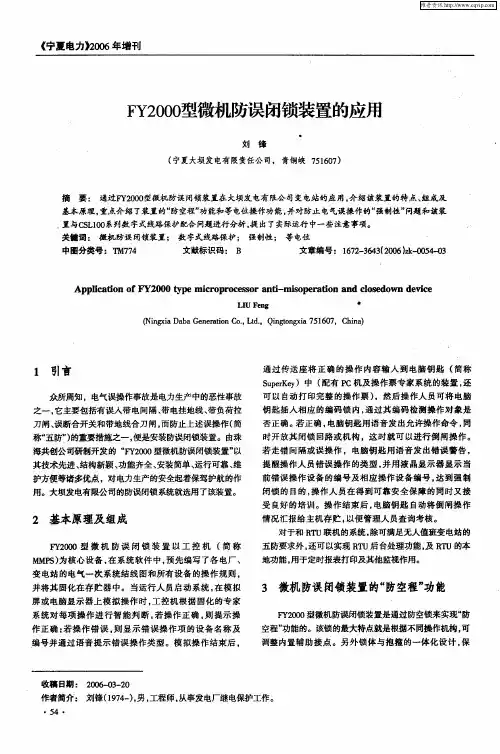

FY- 2000 微机防误闭锁系统应用培训变电站的电气误操作事故会造成大面积停电、设备的损坏甚至人身伤害, 给国家带来重大的经济损失。
而防误闭锁系统能有效防止此类事故的发生。
因此, 要充分认识防误的重要性。
通过对FY- 2000 微机防误闭锁系统的认识和应用, 可帮助熟练掌握和运用闭锁设备。
由于各类微机防误闭锁系统之间的原理具有相同性, 从而可取得举一反三的效果。
1 Y- 2000 微机防误闭锁装置的作用与运用凡有可能引起误操作的高压电气设备, 均应装设防误闭锁装置。
防误闭锁装置应实现以下功能（简称“ 五防”） : ①防止操作过程中误拉合断路器; ② 防止带负荷拉合隔离开关; ③防止带电挂（合）地线（接地刀闸） ; ④防止带地线（接地刀闸）合断路器（隔离开关） ; ⑤防止误入带电间隔。
目前我们华亭变使用的就是FY- 2000珠海共创生产的微机防误闭锁装置系统。
其他变电站也可能都用这种五防闭锁装置。
2 微机五防的基本组成及闭锁原理FY2000 型微机防误闭锁装置是由工控机作为核心设备, 与电脑钥匙、各种锁具及支持软件组成的基本系统，另外有模拟屏、适配器、打印机、KBQ开关控制器、RTU接口、各种MODEM等，可提供不同型号、不同配置选用。
在系统软件中预先编写了变电站、发电厂一次系统接线模拟图和所有设备的操作逻辑条件, 当运行人员启动系统, 在模拟屏或电脑显示器上模拟操作时, 系统根据已有的逻辑条件对每项操作进行判断, 若操作正确, 则允许进行下一步操作; 若操作错误, 则显示错误操作项的设备名称及编号并通过语音提示错误类型, 提示操作人员进行更正, 拒绝所有违反“ 五防”原则的操作。
预演结束后, 通过传送装置将正确的操作内容输入到电脑钥匙（简称Superkey）中, 然后操作人员使用电脑钥匙到现场进行解锁及倒闸操作，操作时，电脑钥匙自动显示当前倒闸操作的项目，操作人员将电脑钥匙插入相应设备的编码锁内, 通过其编码头检测操作对象是否正确。
FY2000型微机防误闭锁装置与监控系统及RTU通信规约Version 2.10珠海市共创有限公司1999年5月一、主题内容与适用范围本规约描述FY2000型微机防误闭锁装置与监控系统及RTU之间的通讯规约,本规约适用于FY2000系列微机防误闭锁装置。
二、信道组成1、双方采用独立的RS--232C或RS--485通信。
RS--232为三线制，DB9插口联接。
DB9--2为接收（R）端，DB9--3为发送（T）端，DB9--5为公共端。
RS--485也用DB9联接，DB9--2为A端，DB9--3为B端。
2、通讯速率为300～9600波特，建议选用1200波特。
3、10位传送，起始1位、信息8位、停止1位，无奇偶校验。
三、通信格式所有传送的信息均按电力部颁DL451-91循环式远动(CDT)规约结构，即：由8位信息构成“字节”；6字节组成“信息字”；若干信息字加上“控制字”及“同步字”，装配为1“帧”；若干帧按序循环传送。
同步码、控制码及码位排列、帧定义、字定义、校验码等均服从DL451--91规约。
帧结构如图1所示，每帧都以同步字开头，并有控制字。
信息字的数量依实际需要设定，帧长度可变。
帧代码：F4H控制字节为：01110001B=71H图1 帧结构帧的同步字、控制字、信息字排列规则：字节由低B1到高Bn上下排序，字节的位由高b7到低b0左右排列，如图2所示。
B1字节B2字节Bn字节图2 字节排列向通道发码规则：低字节先送，高字节后送；字节内低位先送，高位后送。
同步字按通道传送顺序分为3组EB90H，即1110、1011、1001、0000，〃〃〃。
如图所示：b7 bB1字节B2字节B3字节B4字节B5字节B6字节图3 同步字排列格式控制字共有B7～B126个字节，如图4。
B7字节B8字节B9字节B10字节B11字节B12字节图4 控制字本规约采用CRC校验，控制字和信息字都是（n，k）=（48，40）码组，生成多项式为G（x）=x8+ x2+ x+1，补集码为FFH。
FY2000型微机防误闭锁装臵与监控系统交互式通信规约
珠海共创电力安全技术股份有限公司
一、信道组成
1、双方采用独立的RS--232C或RS--485通信。
RS--232为三线制，DB9插口联接。
DB9--2为接收（R）端，DB9--3为发送（T）端，DB9--5为公共端。
RS--485也用DB9联接，DB9--2为A端，DB9--3为B端。
2、通讯速率为300～9600波特，建议选用1200波特。
3、10位传送，起始1位、信息8位、停止1位，无奇偶校验。
二、通信格式
所有传送的信息均按电力部颁循环式远动(CDT)规约结构，即：
由8位信息构成“字节”；6字节组成“信息字”；
若干信息字加上“控制字”及“同步字”，装配为1“帧”；若干帧按序循环传送。
同步码、控制码及码位排列、帧定义、字定义、校验码等均依从CDT规约。
帧结构如图1所示，每帧都以同步字开头，并有控制字。
信息字的数量依实际需要设定，帧长度可变。
图1 帧结构
帧的同步字、控制字、信息字排列规则：字节由低B1到高Bn上下排序，字节的位由高b7到低b0左右排列，如图2所示。
B
字节
1
字节
B
2
B
字节
n
图2 字节排列
向通道发码规则：低字节先送，高字节后送；字节内低位先送，高位后送。
同步字按通道传送顺序分为3组EB90H，即1110、1011、1001、0000，〃〃〃。
如图所示：
b
7 b
B
1
字节
B
2
字节
B
3
字节
B
4
字节
B
5
字节
B
6
字节图3 同步字排列格式
控制字共有B
7～B
12
6个字节，如图4。
B
7
字节
B
8
字节
B
9
字节
B
10
字节
B
11
字节
B
12
字节
图4 控制字
控制字节：11110001B = F1H，表示帧类别另行定义，扩展使用。
帧类别：F4H表示本帧为遥信状态，A8H表示本帧为操作申请/反校。
本规约采用CRC校验，控制字和信息字都是（n，k）=（48，40）码组，生成多项式为G（x）=x8+ x2+ x+1，陪集码为FFH。
按上述发码规则的顺序以 G（x）模2除前5个字节，生成余式R（x），以R（x）作为校验码。
信息字数n表示该帧中所含信息字数量，即信息字1至信息n的总数，n=0表示无信息字。
信息字由B
n ～B
n+5
6 个字节组成：功能码一个字节,信息、数据码4个字节，
校验码一个字节。
其通用格式如图5。
b
7 b
B
n
字节
B
n+1
B
n+2
B
n+3
B
n+4
B
n+5
图5 信息字通用格式功能码：
遥信：F0H～FFH
操作申请/确认：E0H
五防反校：E1H
五防允许：E2H
五防禁止：E3H
信息字格式:
1、遥信状态：监控五防
b
7 b
B
n
字节
B
n+1
B
n+2
B
n+3
B
n+4
B
n+5
图6 遥信信息字格式
说明：信息字数16个，每个信息字32位，总容量为512。
信息位定义：
“0”表示对象在“断开”状态，“1”为“合上”状态。
监控方应向五防方提供《监控五防设备状态接口数据定义表》（见表4.1）。
2、操作申请：监控五防（见图7）
3、五防反校：五防监控（见图8）
4、监控确认：监控五防（见图7）
5、五防响应：五防监控（见图9）
b
b b b
Bn 字节 Bn+1 Bn 字节 Bn+1 Bn+2 Bn+3 Bn+4 Bn+5
Bn+2 Bn+3 Bn+4 Bn+5
图7 操作申请/确认信息字格式 图8 五防反校信息字格式
b b
Bn 字节 Bn+1
Bn+2 Bn+3 Bn+4 Bn+5
图9 五防响应信息字格式
说明：开关序号采用双方约定的双字节二进制编码表示；五防方应向监控方提供《五防 监控 开关序号定义表》（见表4.2）。
通讯过程：
1、监控系统向五防装臵循环发送遥信状态（帧代码为F4H ）。
2、需要进行遥控操作时，监控系统向五防装臵发操作请求（帧代码为A8H ）；
3、五防装臵收到监控操作请求后进行校验并将反校信息发送给监控系统
（帧代码为A8H ）。
4、监控系统收到五防反校信息后进行确认，若与原操作请求一致时监控重
发第2步操作请求作为确认，若五防反校报错（信息字Bn+1字节为FFH ），双方重复2、3步骤。
5、五防装臵收到监控系统的确认信息后，五防主机根据一次设备的运行状
态及防误操作原则进行判断，作出允许或禁止操作的响应，发送给监控系统（帧代码为A8H ）。
6、监控系统收到五防装臵的允许操作命令后，直接对设备进行遥控操作。
操作完毕则将变位遥信发送给五防装臵；若监控系统收到五防装臵的禁止操作命令，则本次操作申请撤消，由监控系统自行处理； 7、五防装臵收到监控系统发送的变位遥信后，方转入下步操作。
8、若五防装臵在收到变位遥信前监控系统有新的操作申请，五防装臵须先
禁止前一次的允许操作命令，再对新的操作申请重复第2-7步。
9、若监控系统连续三次的操作申请五防反校报错，或者3s 内五防无应答，
监控报五防超时，由监控系统脱离五防自行处理。
10、 若五防装臵无法接收到遥信，五防装臵报警“通讯故障”，五防退出。
四、基本通信内容
1、监控系统向五防装臵传送一次设备（断路器等）的位臵状态。
设备状态表数据格式：
数据包的字节定义为每八个设备的状态组成一个字节，数据位为“1”表示合，数据位为“0”表示分。
数据包格式如下：
b
7 b
B 7 …… B
0…………
B
n*8-1 …… B
n*8-8
监控方向五防方提供所发数据的《监控→五防设备状态接口数据定义表》（见表4.1），以确定所发遥信数据包中的每一数据位所对应的具体设备。
监控→五防设备状态接口数据定义表表4.1
2、五防装臵与监控系统实现操作监视过程。
五防方应向监控方提供所发数据的《五防→监控开关序号定义表》（见表4.2），以确定开关序号所对应的具体设备。
五防→监控开关序号定义表表4.2
五、工作方式：
1、闭锁方案:
五防主机通过
Rs232/485与监控系统的前臵机连接，前臵机上装设五防投入/退出切换开关。
切换开关在“五防投入”位臵时，双方按本规约实现对遥控操作的软件闭锁；切换开关在“五防退出”位臵时，遥控操作绕开五防装臵直接由监控出口。
参考操作流程:
(2)
