钨极氩弧焊GTAW介绍及优缺点下一种介绍的工艺是钨极氩弧焊，与其它已经讨论过的焊接方法相比，有许多有趣的不同。
图3.20显示出该工艺的基本要素。
GTAW最重要的特性是电极在焊接过程中不会消耗。
它采用纯钨或钨合金制造，具有承受高温的能力，甚至是电弧的高温。
因而，当电流通过时，就在钨极和工件之间建立起电弧。
当需要填充金属，必须额外添加，通常采用手工方式，或采用机械送丝系统。
电弧和金属采用惰性气体保护，这些气体从包围着钨极的喷嘴中流出。
因为没有使用焊剂，熔敷金属不需要清渣。
同其它方法一样，有一个系统使各种类型的钨极容易辩识。
这个标识由一系列的字符组成，它以字符“E”开头表示电极。
接下来的字母“W”是钨的化学符号。
然后是字符的数字，它们表示合金类型。
由于只有5种不同的类型，它们通常使用颜色系统来区分。
表中给出了分类和对应的颜色代码。
A WS 钨极分类氧化钍或氧化锆的加入可帮助电极改善电特性，类别合金颜色其结果是使钨极的发射能力地到轻微的提高。
简单的EWP 纯钨绿说，就是氧化钍或氧化锆型的钨极比纯钨更容易起EWCe-2 1.8-2.2%铈橙弧。
纯钨在加热时有形成“球”端的能力，所以经常EWLa-1 1%镧黑用于铝焊接。
和尖形钨极相比，球形钨极具有较低的EWLa-1.5 1.5%镧金电流集中，从而减小了钨极损坏的可能性。
EWTh-2钨EWLa-2 2%镧蓝极是铁基金属焊接中最常用的电极。
EWTh-1 0.8-1.2%钍黄用于GTAW的填充材料标识采用“ER”作前缀，EWTh-2 1.7-2.2%钍红后接化学成分。
外购实心光焊丝的长度一般是36EWZr 0.15-0.40锆褐英寸，并在两端作有标识。
GTAW可以采用直流反接DCEP，直流正接DCEN或交流AC。
直流反接DCEP将在电极上产生较多的热量，而直流正接DCEN则在工件上产生更多的热量。
交流AC则在电极和工件之间变换热量。
交流AC主要用于铝焊接，这是因为电流的变换会提高清洁作用，从而提高焊接质量。
氩弧焊一、认识手工钨极氩弧焊及其设备1、氩弧焊的原理氩弧焊是使用氩气作为保护气体的一种气体保护电弧焊方法利用钨电极和工件间产生的电弧热熔化母材和填充焊丝（可以不用焊丝）的一种焊接方法，又称为GTAW（Gas Tungsten Arc Welding）焊或TIG焊接（Tungsten Inert Gas）。
a）钨极氩弧焊 b）熔化极氩弧焊2、氩弧焊的特点（1）焊缝质量较高由于氩气是惰性气体，不与金属产生化学反应，同时氩气不溶解于液态金属，将其作为气体保护层，使高温下被焊金属中的合金元素不会氧化烧损，并且保护效果好，因此，能获得较高的焊接质量。
（2）焊接变形与应力小，特别适宜于薄件的焊接。
（3）可焊的材料范围广，几乎所有的金属材料都可进行氩弧焊。
（4）操作技术易于掌握，容易实现机械化和自动化。
3、氩弧焊的分类根据所用的电极材料可分为：根据操作方式可分为：根据采用的电源的种类可分为：4、氩弧焊的设备手工钨极氩弧焊设备由焊接电源、焊枪、供气系统、控制系统和冷却系统等部分组成。
1-焊件 2-焊枪 3-遥控盒 4-冷却水5-电源与控制系统 6-电源开关 7-流量调节器 8-氩气瓶（1）焊接电源钨极氩弧焊要求采用具有陡降外特性的焊接电源，有直流电源和交流电源两种。
（常用的直流钨极氩弧焊机有WS-250型、WS-400型等；交流钨极氩弧焊机有WSJ-150型、WSJ-500型等；交直流钨极氩弧焊机有WSE-150型、WSE-400型等。
森松公司用的为松下TSP-300型。
）（2）控制系统控制系统是通过控制线路，对供电、供气与稳弧等各个阶段的动作进行控制。
手工钨极氩弧焊控制程序（3）焊枪焊枪的作用是装夹钨极、传导焊接电流、输出氩气流和启动或停止焊机的工作系统。
焊枪分为大、中、小三种，按冷却方式又可分为气冷式和水冷式。
当所用焊接电流小于150A时，可选择气冷式焊枪见下图。
焊接电流大于150A时，必须采用水冷式焊枪见下图：常见的焊枪喷嘴形状示意图：（4）供气系统供气系统由氩气瓶、氩气流量调节器及电磁气阀组成。
工业管道安装手工钨极氩弧焊作业指导书一、引言工业管道安装是工程领域中重要的一环，而手工钨极氩弧焊是常用的管道焊接方法之一。
本指导书旨在为工业管道安装人员提供全面的手工钨极氩弧焊作业指导，帮助他们正确、高效地进行焊接作业，确保管道的安装质量和工程的顺利进行。
二、手工钨极氩弧焊的基本原理手工钨极氩弧焊是利用钨极、氩气保护和电弧熔化的焊接方法。
其基本原理如下：1. 电源提供恒定的电流和电压，通过钨极产生电弧。
2. 电弧的高温作用下，将焊条和工件端溶化，形成焊缝。
3. 氩气通过喷嘴保护焊缝，防止其受氧化和污染。
三、手工钨极氩弧焊的工具和设备进行手工钨极氩弧焊作业所需的工具和设备如下：1. 手工钨极氩弧焊机：包括电源、控制系统和焊枪等。
2. 钨极：选用适当尺寸和材质的钨极。
3. 氩气保护装置：包括气瓶、减压器和流量表等。
4. 焊条：根据工件材质和焊接要求选用合适的焊条。
5. 焊接辅助工具：如焊接刷、砂纸等。
四、手工钨极氩弧焊作业步骤1. 准备工作：检查焊接设备和工具是否正常工作；准备好焊接材料和氩气瓶。
2. 工件准备：清理工件表面，去除氧化物和油污等杂质。
3. 焊接参数设置：依据工件材质和焊条规格，设定适当的焊接电流、电压和氩气流量。
4. 焊接极性调整：根据焊接材料的不同，选择适当的极性。
5. 焊接操作：将钨极插入焊枪，将焊条插入焊钳，控制电流、电压和氩气流量，开始进行焊接。
6. 焊接完成后，检查焊缝质量：包括焊缝外观、尺寸、焊缝与母材的结合等方面。
7. 清理和保养：及时清理焊接设备和工具，保养好焊枪和钨极等易损件。
五、手工钨极氩弧焊的注意事项在进行手工钨极氩弧焊作业时，需要注意以下事项：1. 安全操作：佩戴好防护眼镜、手套和焊接服装等个人防护装备；确保工作区域通风良好。
2. 焊接位置选择：根据工作需要和焊接材料的特性，选择合适的焊接位置和角度。
3. 电流和电压调整：根据焊接需求和焊接材料的厚度等因素，调整好电流和电压的数值。

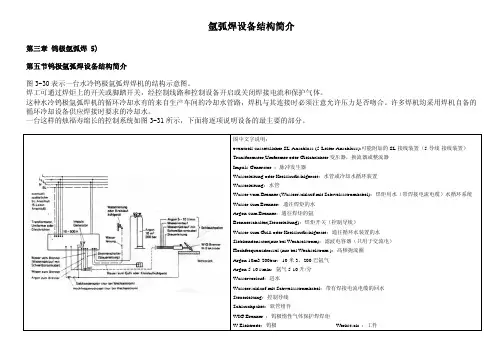

氩弧焊设备结构简介第三章 钨极氩弧焊(5)第五节钨极氩弧焊设备结构简介图3-30表示一台水冷钨极氩弧焊焊机的结构示意图。
焊工可通过焊炬上的开关或脚踏开关，经控制线路和控制设备开启或关闭焊接电流和保护气体。
这种水冷钨极氩弧焊机的循环冷却水有的来自生产车间的冷却水管路，焊机与其连接时必须注意允许压力是否吻合。
许多焊机均采用焊机自备的循环冷却设备供应焊接时要求的冷却水。
一台这样的烛福寿绵长的控制系统如图3-31所示，下面将逐项说明设备的最主要的部分。
图中文字说明：eventuell zusaetzlicher SL-Anschluss (5-Leiter-Anschluss):可能附加的SL-接线装置（5-导线-接线装置）Transformator,Umformer oder Gleichrichter 变压器，换流器或整流器Impuls-Generator ：脉冲发生器Wasserleitung oder Kreislaufk ühlgeraet ：水管或冷却水循环装置Wasserleitung ：水管Wasser vom Brenner (Wasserr ücklauf mit Schweissstromkabel)：焊炬用水（带焊接电流电缆）水循环系统Wasser zum Brenner ：通往焊炬的水Argon zum Brenner ：通往焊炬的氩Brennerschalter(Steuerleitung)：焊炬开关（控制导线）Wasser zum Gulli oder Kreislaufk ühlgeraet ：通往循环水装置的水Siebkondensator(nur bei Wechselstrom)：滤波电容器（只用于交流电）Hochfrequenzdrossel (nur bei Wechselstrom )：高频扼流圈Argon 10m3 200bar ：10米3，200巴氩气Argon 5-10 l/min ：氩气5-10升/分Wasservorlauf ：进水Wasserr ücklauf mit Schweissstromkabel ：带有焊接电流电缆的回水Steuerleitung ：控制导线Schlauchpaket ：软管组件WIG-Brenner ：钨极惰性气体保护焊焊炬W-Elektrode ：钨极 Werkst ück ：工件一 钨极氩弧焊焊炬及其附件焊炬的功用是使保护气体输送到焊接部位、夹持钨极和让电流通过钨极。
氩弧焊的使用方法
氩弧焊是一种常用的电弧焊方法，常用于不锈钢、铁合金、铝和镍合金等材料的焊接。
以下是氩弧焊的使用方法步骤：
1. 准备焊接设备：氩弧焊需要使用特殊的设备，包括氩气瓶、气管、减压阀、高压焊机和焊接电极等。
2. 清洁焊接表面：在焊接之前，需要将要焊接的金属表面进行清洁，以去除油脂、氧化物和其他污物，可以使用钢丝刷进行清洁。
3. 准备焊接电极：根据需要焊接的材料，选择相应的焊接电极。
常用的有钨极、钨合金极等。
4. 设置焊接参数：根据焊接材料和焊接接头的尺寸，调整焊机的电流、电压和焊接速度等参数。
5. 连接气源：将氩气瓶连接到焊接设备上，通过气管传送氩气到焊接区域。
在焊接过程中，氩气将起到保护焊缝不受氧化的作用。
6. 进行焊接：将电极插入焊机的电极夹持装置中，并将电极与焊接材料的表面接触，使电弧可以产生。
在焊接过程中，可以通过调整焊接电流和焊接速度来控制焊接质量。
7. 检查焊缝：在焊接完成后，可以对焊缝进行外观检查，确保焊接质量良好。
需要注意的是，氩弧焊需要注意焊接区域的通风，以防止产生有害气体。
此外，焊接过程中也需要注意安全措施，如佩戴焊接面罩、防护服和手套。
氩弧焊：工业翘楚，肆意畅谈焊接艺术与技
巧
氩弧焊是一种重要的金属焊接方法，特别用于不锈钢、铜、铝等高耐腐蚀性合金的焊接。
下面介绍氩弧焊的几个基本知识和技巧。
1. 氩弧焊的原理及设备
氩弧焊是一种通过气体保护断开与空气接触的焊接方式。
它利用惰性气体，例如氩气，将焊接区域周围的氧气剔除。
然后发生弧光，在加热过程中，金属在高温下熔化，并焊接即可。
氩弧焊设备包括气瓶、减压器、电源源、切割机等。
其中电源源是氩弧焊的关键设备，它提供焊接所需的电能和电弧。
2. 氩弧焊的种类
氩弧焊有以下几种常见的种类:
(1) 直流氩弧焊
(2) 交流氩弧焊
(3) 钨极氩弧焊
3. 焊接材料的选择及填充材料
正确选择焊接材料和填充材料对氩弧焊的成功非常重要。
多种合金钢可以进行氩弧焊，但要根据不同的情况选择合适的填充材料，以达到优良牢固的焊接。
4. 氩弧焊的安全注意事项
氩弧焊属于高风险的作业，因此保护措施必不可少，必须遵守以下安全规定:
（1）工作区域必须清洁，并设置消防设备；
（2）在使用气瓶和切割机时必须遵守操作步骤和注意事项；
（3）使用防辐射眼镜确保眼睛的安全；
（4）必须穿戴安全防护服和鞋子以及最适合的手套。
氩弧焊是工业领域的翘楚之一，只要您依据以上内容掌握一些基本技巧并加以练习，您一定也能够成为熟练的氩弧焊工。
