钨极氩弧焊原理
钨极氩弧焊是一种常用的焊接方法，其原理是利用气体保护下的电弧将工件进行连接。
下面将介绍钨极氩弧焊的工作原理。
钨极氩弧焊使用钨电极和氩气作为保护气体。
首先，通过电源提供电流，使电极和工件形成电弧。
钨电极由于其高熔点和良好的电导性能，能够在高温下稳定工作。
而氩气则起到了保护作用，防止电弧与外界气体发生反应。
在焊接过程中，电弧使焊件表面加热至熔点，并且通过电极传导热量使焊缝处的材料熔化。
熔化的金属在电弧的作用下形成良好的焊缝。
同时，氩气在焊接区域形成保护性的气氛，防止氧气和其他气体的进入，避免了氧化和污染，从而提高了焊接质量。
钨极氩弧焊具有焊接速度快、焊缝质量高等优点。
同时，由于在焊接过程中没有焊芯，避免了焊接材料的污染。
这种方法广泛应用于对焊缝质量要求高的领域，如航空、航天、核工程等行业。
总结起来，钨极氩弧焊利用钨电极和氩气的配合，形成稳定的电弧和保护气氛，将焊接材料熔化并连接在一起。
其工作原理简单而有效，是一种常用的焊接方法。

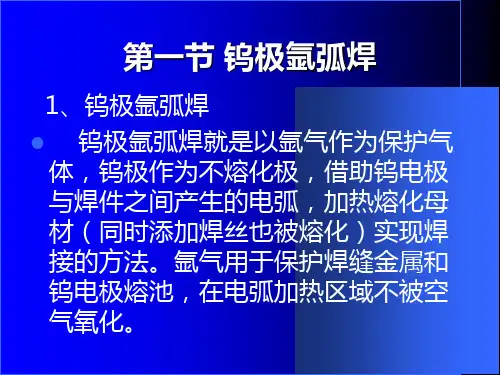

手工钨极氩弧焊知识讲座一、手工钨极氩弧焊工艺1. 手工钨极氩弧工艺特点（1）工作原理钨极氩弧焊是采用钨棒作为电极，利用氩气作为保护气体进行焊接的一种气体保护焊方法，如下图所示。
通过钨极与工件之间产生电弧，利用从焊枪喷嘴中喷出的氩气流在电弧区形成严密封闭的气层，使电极和金属熔池与空气隔离，以防止空气的侵入。
同时利用电弧热来熔化基本金属和填充焊丝形成熔池。
液态金属熔池凝固后形成焊缝。
由于氩气是一种惰性气体，不与金属起化学反应，所以能充分保护金属熔池不被氧化。
同时氩气在高温时不溶于液态金属中，所以焊缝不易生成气孔。
因此，氩气的保护作用是有效和可靠的，可以获得较高质量的焊缝。
焊接时钨极不熔化，所以钨极氩弧焊又称为非熔化极氩弧焊。
根据所采用的电源种类，钨极氩弧焊又分为直流、交流和脉冲三种。
（2）工艺特点1) 氩弧焊与其他电弧焊相比具有的优点a 保护效果好，焊缝质量高氩气不与金属发生反应，也不溶于金属，焊接过程基本上是金属熔化与结晶的简单过程，因此能获得较为纯净及质量高的焊缝。
b 焊接变形和应力小由弧受氩气流的压缩和冷却作用，电弧热量集中，热影响区很窄，焊接变形与应力均小，尤其适于薄板焊接。
c 易观察、易操作由于是明弧焊，所以观察方便，操作容易，尤其适用于全位置焊接。
d 稳定电弧稳定，飞溅少，焊后不用清渣。
e 易控制熔池尺寸由于焊丝和电极是分开的，焊工能够很好的控制熔池尺寸和大小。
f 可焊的材料范围广几乎所有的金属材料都可以进行氩弧焊。
特别适宜焊接化学性能活泼的金属和合金，如铝、镁、钛等。
2）缺点ａ设备成本较高。
ｂ氩气电离势高，引弧困难，需要采用高频引弧及稳弧装置。
ｃ氩弧焊产生的紫外线是手弧焊的5－30倍，生成的臭氧对焊工有危害，所以要加强防护。
ｄ焊接时需有防风措施。
3）应用范围钨极氩弧焊是一种高质量的焊接方法，因此在工业行业中均广泛的被采用。
特别是一些化学性能活泼的金属，用其他电弧焊焊接非常困难，而用氩弧焊则可容易地得到高质量的焊缝。
钨极氩弧焊的操作方法钨极氩弧焊（Tungsten Inert Gas welding，简称TIG焊）是一种常用的金属焊接方法。
以下是TIG焊的一般操作方法：1. 准备工作：- 确保工作区域清洁和安全。
- 检查所有焊接设备，包括气瓶、电源和焊接枪等，确保其正常工作。
2. 材料准备：- 准备需要焊接的金属材料，并确保其表面清洁，无油污或氧化物。
- 根据焊接材料的类型和厚度，选择适当的钨极和焊丝。
3. 设置焊接设备：- 根据焊接材料的类型和厚度，设置合适的电流和电压。
- 连接氩气瓶到氩气调节器和流量计，并设置适当的氩气流量。
4. 准备焊接枪和钨极：- 将适当类型和直径的钨极安装到焊接枪上，并根据需要把其伸出枪嘴的长度调整到合适位置（通常为钨极伸出枪嘴长度的1.5倍）。
5. 开始焊接：- 按下焊接枪的扳机，启动电弧。
- 按照设定的焊接电流和电压，控制焊接枪的位置和速度，将钨极和焊丝与工件紧密接触，形成焊缝。
6. 焊接过程中的注意事项：- 保持合适的焊接速度和指定的电弧长度。
- 保持焊接枪的稳定和垂直，避免扭曲焊接。
- 控制焊丝的加入速度和位置，确保焊缝的一致性和质量。
- 定期停止焊接，清洁焊枪的钨极和焊丝，以防堵塞或污染。
7. 焊接完成：- 完成焊接后，关闭氩气和电源，等待工件冷却。
- 检查焊缝的质量和强度，如有需要，进行必要的修整和后处理。
请注意，以上是一般的TIG焊操作方法，具体的操作步骤和注意事项可能会因焊接材料、厚度和焊接技术的不同而有所变化。
在进行实际焊接之前，建议仔细阅读和遵守相关的焊接标准和安全规范。
钨极氩弧焊常见焊接问题及解析钨极氩弧焊，顾名思义，以钨棒作为电弧的一极且不熔化，在惰性气体的保护下，利用钨电极与工件之间产生的电弧热熔化母材和填充焊丝的焊接方法。
可焊接钢和有色金属，在0.5~5mm厚度适合全位置焊接。
至于钨极氩弧焊的原理、设备，很多教材都有描述，本文就不多赘述。
本文主要关注钨极氩弧焊的工程应用，应用中可能出现的问题以及如何分析和解决。
先说说钨极，钨极看上去是个小东西，对焊接影响不大，其实不然，钨极对焊接质量至关重要。
钨的熔点约为3410°C，沸点约为5900°C，导热系数和高温挥发性小，强度高，是不熔化极电弧焊的理想电极材料。
目前广泛使用的是W-Th、W-Ce、W-La，他们的载流能力、引弧能力和使用寿命都比纯钨好。
值得注意的是W-Th中的含有微量的钍是放射性元素，对身体健康有害，尽量使用铈钨和镧钨。
笔者在审核一些制造厂时，发现一些焊工就大致在砂轮机打磨一下，然后直接焊接。
这对于一般材料或者大型结构件来说可能影响不大，但是对于一些薄板或者精密焊接是远远不够的。
其实在航空航天、仪器仪表等精密焊接时，顶锥角和平顶直径都需要做到精确控制。
目前市场上也有一些专用的钨极打磨机和打磨后钨极检测工具。
来保证对钨极顶锥角和平顶直径的控制。
其次说说气体保护，对氧化、氮化非常敏感的金属和合金（如钛及其合金、锆等）或者散热慢、高温停留时间长的材料（如不锈钢等），进行GTAW焊接时，一般要求加强保护。
特别对于锆钛金属，焊接时焊枪后带拖罩保护，背面也要保护罩或者总体通气保护。
钨极氩弧焊焊接时缺陷基本上有夹钨、氧化、电弧不稳以及钨极损耗过剧,产生原因也多种多样，下表是钨极氩弧焊常见工艺缺陷、产生原因以及防止措施汇总。
手工钨极氩弧焊操作规程一、钨极氩弧焊操作前需了解的知识钨极氩弧焊是一种高品质、高效率的金属焊接方法，通常用于焊接不锈钢、铜、铝等材料，有着高强度、高密度的焊缝，加工后无污染、无气孔、无瑕疵、无炭化等缺陷，是制造、工艺及科技领域的基础技术之一。
因此，操作人员在开展钨极氩弧焊的工作前，需了解以下知识：1、材料的特点：钨极氩弧焊可以焊接的材料种类较多，如不锈钢、铜、铝等。
其中，不锈钢具有抗腐蚀性强、强度高的特点，是应用钨极氩弧焊较多的一种材料。
2、焊接设备的结构：钨极氩弧焊设备一般由焊接电源、气瓶、气路、电极和焊接工具等组成。
其中电极主要用于提供电弧，并将其传递到工件上。
气瓶用于提供惰性气体，如氩气，以保护熔池，并使之更加稳定。
3、电弧的特点：在钨极氩弧焊工作过程中，钨极会被加热，并释放出电子，形成电弧。
电弧作为焊接过程中能量的源头，其温度可达到数千摄氏度，并伴随着强烈的光和热。
二、钨极氩弧焊的操作规程（一）操作步骤1、准备工作检查焊接设备，确保其正常工作。
准备好钨极、氩气瓶、扳手、焊接工具等。
2、清理工件表面用钢丝刷或无尘抹布等清理工件表面，以除去锈迹、污垢、油脂等，保证焊接质量。
3、准备电极选用合适的电极，将其切割成适当的长度，并用砂纸等打磨其末端，以确保其质量和可靠性。
4、准备焊接工具调节焊接工具，使其符合工件的要求和焊接质量。
5、保护熔池打开氩气瓶，调节气路压力，以便将氩气稳定地喷洒出来，覆盖住熔池，并保持焊接工作区域的清洁。
6、将电极塞入钨极套管中将准备好的电极插入钨极套管中，使焊接电极良好接触。
7、焊接将电极缓慢地接触工件表面，点燃电极，形成电弧，然后才开始焊接工作。
焊接时需按照规定的参数（电流、电压、速度等）进行操作，使之保持稳定，严防烧孔、溢焊等现象。
（二）注意事项：1、工件表面应干净，以免影响焊接质量。
2、操作人员应定期检测氩气瓶和钨极套管，如有毛刺、油渍等缺陷需及时清理。
3、操作人员要根据工件厚度、角度、位置等因素，调整焊接参数，确保焊接接头几何形状、尺寸都符合要求。
氩弧焊的使用方法
氩弧焊是一种常用的电弧焊方法，常用于不锈钢、铁合金、铝和镍合金等材料的焊接。
以下是氩弧焊的使用方法步骤：
1. 准备焊接设备：氩弧焊需要使用特殊的设备，包括氩气瓶、气管、减压阀、高压焊机和焊接电极等。
2. 清洁焊接表面：在焊接之前，需要将要焊接的金属表面进行清洁，以去除油脂、氧化物和其他污物，可以使用钢丝刷进行清洁。
3. 准备焊接电极：根据需要焊接的材料，选择相应的焊接电极。
常用的有钨极、钨合金极等。
4. 设置焊接参数：根据焊接材料和焊接接头的尺寸，调整焊机的电流、电压和焊接速度等参数。
5. 连接气源：将氩气瓶连接到焊接设备上，通过气管传送氩气到焊接区域。
在焊接过程中，氩气将起到保护焊缝不受氧化的作用。
6. 进行焊接：将电极插入焊机的电极夹持装置中，并将电极与焊接材料的表面接触，使电弧可以产生。
在焊接过程中，可以通过调整焊接电流和焊接速度来控制焊接质量。
7. 检查焊缝：在焊接完成后，可以对焊缝进行外观检查，确保焊接质量良好。
需要注意的是，氩弧焊需要注意焊接区域的通风，以防止产生有害气体。
此外，焊接过程中也需要注意安全措施，如佩戴焊接面罩、防护服和手套。
手工钨极氩弧焊操作规程手工钨极氩弧焊（Tungsten Inert Gas Welding，TIG焊）是一种常用的手工电弧焊接方法，适用于钢、铝、铜等金属的焊接。
下面是TIG焊的操作规程，详细介绍了TIG焊的准备工作、设备操作、焊接操作、焊后处理等步骤。
一、准备工作1. 明确焊接材料和规格，选择相应的钨电极和填充金属。
2. 清理焊接材料表面的油污、氧化物和其他杂质。
3. 检查焊接设备的电源是否正常，接地是否良好。
二、设备操作1. 打开氩气瓶，并调节气体流量表，使氩气的流量适中。
氩气保护作用是防止焊缝内氧气和其他杂质的污染。
2. 将焊条插入TIG焊机的电极夹，将工作件接地。
3. 调节电焊机的电压和电流，根据焊接材料的厚度和规格选择合适的参数。
三、焊接操作1. 选择适当的钨电极，并将其安装在手持焊枪上。
2. 用砂纸或其他研磨工具对钨电极进行研磨，使其表面光滑。
3. 点燃TIG焊弧，先将焊枪接触工作件表面，再慢慢抬起焊枪，形成弧光。
4. 保持适当的间隙，将焊枪移动，焊接材料熔化并形成焊缝。
5. 焊接时要保持稳定的手腕和均匀的进给速度，确保焊缝的质量。
6. 根据需要，可以使用填充材料进行补焊，填充材料要与焊接材料相匹配。
7. 进行多次重叠焊道，确保焊缝的强度和质量。
四、焊后处理1. 停止电弧，关闭氩气瓶，断开电源。
2. 用刮刀或其他工具将焊渣和氧化物清理干净，使焊缝表面光亮。
3. 对焊缝进行外观检查和尺寸检查，确保焊缝质量符合要求。
4. 如果需要，可以对焊缝进行其他表面处理，如打磨、抛光等。
总结：手工钨极氩弧焊是一种常用的焊接方法，但要求操作技术高超。
操作规程中要注意选择合适的焊接材料、保证焊接设备的正常工作、掌握正确的焊接技术和维护工序的要点。
只有掌握了正确的操作规程，才能保证焊接质量和效率。
钨极氩弧焊操作方法一、准备焊接材料和工具在进行钨极氩弧焊操作之前，需要准备好以下材料和工具：焊接材料：根据需要焊接的金属材料，选择合适的焊丝和填充材料。
工具：氩弧焊机、氩气瓶、气管、焊枪、电极夹持器、砂轮机、喷壶、抹布等。
二、检查焊机和氩气系统在开始焊接之前，需要检查氩弧焊机和氩气系统是否正常。
具体检查项目包括：焊机电源是否正常，接线是否牢固。
氩气瓶减压阀是否正常，气管是否畅通。
氩弧焊机电流和电压调节装置是否正常。
电极夹持器是否干净，钨极和焊丝是否安装正确。
确认氩气瓶开关处于关闭状态。
三、清理焊接表面在进行钨极氩弧焊之前，需要将焊接表面的杂质和氧化物清理干净，以确保焊接质量和可靠性。
具体清理方法如下：采用砂轮机或刮刀等工具去除金属表面的氧化物和杂质。
对于难以清理的部位，可以使用丙酮等溶剂进行清洗。
在清理完成后，用抹布擦干金属表面。
四、选择合适的钨极和焊丝，确定电极直径和焊接电流根据需要焊接的金属材料和厚度，选择合适的钨极和焊丝，并确定电极直径和焊接电流。
具体选择方法如下：根据金属材料和厚度选择合适的钨极型号和焊丝型号。
根据金属材料和厚度确定电极直径和焊接电流大小。
在选择完成后，将钨极和焊丝安装到电极夹持器上。
五、装配氩气，调整气流量，使氩气充分保护焊接区域在开始焊接之前，需要装配氩气并进行调整，以确保氩气能够充分保护焊接区域。
具体操作方法如下：将氩气瓶与氩气接口连接，并紧固螺丝。
将气管连接到氩气接口上。
打开氩气瓶开关，调整气流量大小，使氩气能够充分保护焊接区域。
在焊接过程中，需要随时注意气流量是否正常，如有问题应及时调整。
钨极氩弧焊焊接方法
钨极氩弧焊焊接方法简介
钨极氩弧焊是一种高温、高能量的电弧焊接方法，它使用钨极作为电极，氩气作为保护气体，将两个物体通过高温电弧进行熔合，达到焊接的目的。
相比于其他焊接方法，钨极氩弧焊具有焊缝质量高、氧化少、性能稳定等优点，被广泛应用于航空、航天、电子、化工、冶金等众多领域。
钨极氩弧焊焊接步骤
1. 准备工作：选用适合的钨极和钨极磨头，清洁焊接面，调节焊接设备，准备氩气。
2. 焊接面组装：将要焊接的两个物体放置于工作台上，并确定它们的位置，保证焊接面接触紧密。
3. 开始预热：预热是为了保证焊接时的温度稳定，预热时间与厚度有关，一般来说厚度越大，预热时间越长。
4. 焊接：将钨极置于焊接面上方，启动氩气，使钨极产生电弧，将电
弧移动到焊接点，熔化两个物体的金属，使其相互熔合。
5. 收尾工作：焊接完成后，关闭氩气和电源，进行一系列的清洁和修整工作。
钨极氩弧焊焊接注意事项
1. 焊接时要注意保护眼睛和皮肤，因为高能量的钨极氩弧焊对人体有危害。
2. 要注意电弧稳定，电流不要过大或过小，一般来说，当钨极直径小于焊接金属厚度的1.5倍时，电流应不超过150A。
3. 关注氩气流量，流量不足会导致较多氧气进入焊接区域，影响焊缝质量。
流量过大则会浪费氩气。
4. 焊接时要注意焊接面的清洁和调整，尤其是“T”型和“L”型接头处，以保证焊接质量。
总之，钨极氩弧焊是一种高质量、高性能的焊接方式，它具有广泛的应用领域，但同样也需要严密的操作规范和注意事项，方可达到预期的焊接效果。
