组拼预制节段逐孔施工法

3.模板（底模、侧模、内模）4.普通钢筋、预应力钢筋的布设预应力管道位置按设计要求准确布设，每隔50cm一道定位筋固定，接头平顺，外缠胶布，最高点设置排气孔。

穿束前要对孔道进行清理。

预应力筋下料长度，考虑孔道曲线长、锚夹具长度、千斤顶长度及外露工作长度等因素。

5.混凝土的浇筑（1）模板、钢筋、管道、锚具和预应力钢材经监理人检查并批准后，方可浇筑混凝土。

（2）浇筑顺序：顺桥向宜从低向高浇筑，在横桥向宜对称浇筑。

浇筑过程中，对支架变位等进行检测，超过允许值及时处理。

（3）采用插入式振捣器，振捣器的移动间距不超过其作用半径的 1.5倍，并插入下层混凝土5 10cm。

（4）浇筑完成后，待表面收浆后尽快养护，洒水养护应最少保持7d或监理人指示天数。

预应力混凝土养护期应延长至施加预应力完成为止。

（5）强度达到2.5MPa之前，不得使其受行人、运输工具、模板、支架及脚手架等荷载。

6.预应力张拉（配套标定，强度达标，双控张拉）7.压浆、封锚【习题23·多选】连续梁桥上部结构采用支架现浇施工时，确定支架搭设高度应考虑的因素有（）。

【2016真题】A.梁体内模尺寸B.梁体设计标高C.支架的弹性变形D.支架的非弹性变形E.基础的允许下沉量【答案】CDE【解析】支架的弹性、非弹性变形及基础的允许下沉量应满足施工后梁体设计标高的要求。

多选】关于钢筋混凝土梁桥支架施工的说法，正确的有（）。

【习题24·A.支架预拱度设置应考虑地基的非弹性沉陷B.支架应根据荷载大小确定是否需要预压C.支架预拱度一般按二次抛物线设置。

第1篇一、项目概述本项目为某高速公路桥梁工程，桥梁全长为800米，采用预制梁板和现浇桥面板结构。

本工程采用逐孔施工方法，确保施工质量和安全。

以下是桥梁逐孔施工方法的施工方案。

二、施工准备1. 施工组织成立项目领导小组，负责项目的组织、协调和指挥工作。

下设施工技术组、安全质量组、材料设备组、财务管理组等。

2. 施工人员组织施工队伍，包括技术人员、施工人员、监理人员等，确保施工队伍的专业性和技能水平。

3. 施工材料采购符合设计要求的预制梁板、钢筋、混凝土、水泥、砂石等原材料，确保材料质量。

4. 施工设备配备施工所需的机械设备，如吊车、装载机、混凝土搅拌车、挖掘机、推土机等。

5. 施工场地根据设计要求，平整施工现场，确保施工场地满足施工要求。

三、施工流程1. 施工测量根据设计图纸，进行施工测量，确定桥梁轴线、桩位、基础位置等。

2. 基础施工（1）桩基础施工：采用旋挖钻机进行钻孔，浇筑混凝土成桩。

（2）承台施工：在桩基础完成后，进行承台施工，浇筑混凝土成承台。

3. 钢筋施工（1）绑扎钢筋：根据设计要求，绑扎钢筋，确保钢筋位置、间距和规格符合要求。

（2）钢筋焊接：对钢筋进行焊接，确保焊接质量。

4. 模板施工（1）模板制作：根据设计要求，制作模板，确保模板尺寸、形状和强度符合要求。

（2）模板安装：将模板安装在钢筋上，确保模板位置、间距和稳定性。

5. 混凝土施工（1）混凝土搅拌：按照设计要求，搅拌混凝土，确保混凝土质量。

（2）混凝土浇筑：采用泵送混凝土，确保混凝土浇筑均匀、密实。

6. 预制梁板施工（1）预制梁板制作：在预制梁板厂制作梁板，确保梁板质量。

（2）梁板运输：将预制梁板运输至施工现场，确保运输安全。

7. 桥面板施工（1）桥面板钢筋施工：绑扎钢筋，确保钢筋位置、间距和规格符合要求。

（2）桥面板模板施工：制作并安装模板，确保模板位置、间距和稳定性。

（3）桥面板混凝土施工：浇筑混凝土，确保混凝土浇筑均匀、密实。

二级建造师公路工程辅导: 桥梁上部结构逐孔施工方法逐孔施工法从施工技术方面有三种类型：1．采纳临时支承组拼预制节段逐孔施工：它是将每一桥跨分成若干节段预制完成后在临时支承上逐孔组拼施工。

2．使用移动支架逐孔现浇施工；此法亦称移动模梁法, 它是在可移动的支架、模板上完成一孔桥梁的全部工序。

由于此法是在桥位亡现浇施工, 可免去大型运输和吊装设备。

桥梁整体性好；同时它还具有在桥梁预制厂生产的特点, 可提高机械设备的利用率和生产效率。

3．采纳整孔吊装或分段吊装逐孔施工：这种施工方法是早期连续梁桥采纳逐孔施工的惟一方法, 可用于混凝土连续梁和钢连续梁桥的施工。

(二)用临时支承组拼预制节段逐孔施工的要点1．节段划分(1)桥墩顶节段由于桥墩节段要与前一跨连接, 需要张拉钢索或钢索接长, 为此对墩顶节段构造有肯定要求。

此外．在墩顶处桥梁的负弯矩较大．梁的截面还要符合受力要求。

(2)标准节段前一跨墩顶节段与安装跨第一节段问可以设置就地浇筑混凝土封闭接缝, 用以调整安装跨第一节段的精确程度。

封闭接缝宽15~20cm, 拼装时由混凝土垫块调整。

在施加初预应力后用混凝土封填, 这样可调整节段拼装和节段预制的误差。

2．支承梁(1)钢桁架导梁：钢梁应设置预拱度, 要求当每跨箱梁节段全部组拼之后, 钢导梁上弦应符合桥梁纵断面标高要求。

同时还需预备一些附加垫片, 用于临时调整标高。

(2)下挂式高架钢桁架：在节段组拼过程中, 架桥机前臂必定下挠, 安装桥跨第一块中间节段的挠度倾角调整足该跨架安设的关键, 因此要求当一跨节段全部由架桥机空中吊起后, 第一个中间节段与墩上：节段的接触面应全部吻合。

(三)用移动支架逐孔现浇施工(移动模架法)当桥墩较高, 桥跨较长或桥下净空受到约束时, 可以采纳非落地支承的移动模架逐孔现浇施工, 称为移动模架法,1．施工过程的上要工序：侧模安装就位、安装底模、支座安装、预拱度设置与模板调整、绑扎底板及腹板钢筋, 预应力系统安装、内模就位、顶板钢筋绑扎、箱梁混凝土浇筑、内模脱模、施加预应力, 管道压浆、落模、拆底模及滑模纵移。

桥梁上部结构常用的施工技术一、支架施工技术（一）支架、拱架、模板的类型1、支架支架按其构造分为守柱式、梁式和梁柱式支架；按材料可分为木支架、钢支架、钢木混合支架和万能杆件拼装的支架等。

（1）立柱式支架。

立柱式支架构造简单，町用于陆地或不通航河道以及桥墩不高的小跨径桥梁施工。

（2）梁式支架。

根据跨径不同，梁可采用工字钢、钢钣梁或钢桁梁。

（3）梁柱式支架。

当桥梁较高、跨径较大或必须在支架下设孔通航或排洪时可用梁柱式支架。

2、拱架拱架按结构分为支柱式，撑架式，扇形，桁式、组合式等；按材料分为木拱架、钢拱架，竹拱架和土牛拱胎。

3、模板施工所用模板，有组合钢模板、木模板、木胶合板、竹胶合板、硬铝模板，塑料模板，各类纤维材料板。

施工时应根据结构物的外观要求选用。

（二）支架、模板制作与安装应注意事项1、构件的连接应尽量紧密，以减小支架变形，使沉降量符合预计值。

2、为保证支架稳定，应防止支架与脚手架和便桥接触。

3、模板的接缝必须密合，如有缝隙须塞堵严实，以防漏浆。

4、建筑物外露面的模板应涂石灰乳浆、肥皂水或无色润滑油等润滑剂。

5、为减少现场施工的安装和拆卸工作和便于周转使用，支架和模板应尽量做成装配式组件或块件。

6、钢支架宜做成装配式常备构件，应特别注意构件外形尺寸的准确性。

7、模板应用内撑支撑，用对拉螺栓销紧。

内撑有钢管内撑、钢筋内撑、塑料胶管内撑。

（三）施工预拱度确定应考虑因素1、卸架后上部构造本身及活载一半所产生的竖向挠度。

2、支架在荷载作用下的弹性压缩挠度。

3、支架在荷载作用下的非弹性压缩挠度。

4、支架基底在荷载作用下的非弹性沉陷。

5、由混凝土收缩及温度变化而引起的挠度。

（四）施工工序1、地基处理：地基处理应根据箱梁的断面尺寸及支架的形式对地基的要求而决定，支架的跨径大，对地基的要求就高，地基的处理形式就得加强，反之就可相对减弱。

地基处理时要做好地基的排水，防止雨水或混凝土浇筑和养生过程中滴水对地基的影响。

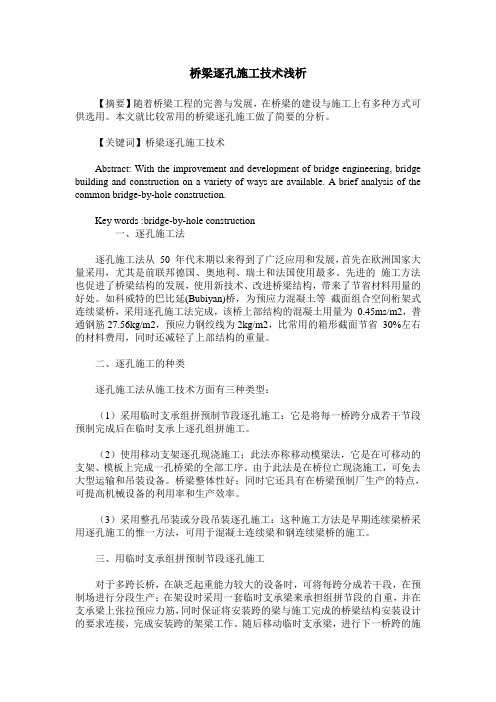

桥梁逐孔施工技术浅析【摘要】随着桥梁工程的完善与发展，在桥梁的建设与施工上有多种方式可供选用。

本文就比较常用的桥梁逐孔施工做了简要的分析。

【关键词】桥梁逐孔施工技术Abstract: With the improvement and development of bridge engineering, bridge building and construction on a variety of ways are available. A brief analysis of the common bridge-by-hole construction.Key words :bridge-by-hole construction一、逐孔施工法逐孔施工法从50 年代末期以来得到了广泛应用和发展，首先在欧洲国家大量采用，尤其是前联邦德国、奥地利、瑞土和法国使用最多。

先进的施工方法也促进了桥梁结构的发展，使用新技术、改进桥梁结构，带来了节省材料用量的好处。

如科威特的巴比延(Bubiyan)桥，为预应力混凝土等截面组合空间桁架式连续粱桥，采用逐孔施工法完成，该桥上部结构的混凝土用量为0.45ms/m2，普通钢筋27.56kg/m2，预应力钢绞线为2kg/m2，比常用的箱形截面节省30%左右的材料费用，同时还减轻了上部结构的重量。

二、逐孔施工的种类逐孔施工法从施工技术方面有三种类型：（1）采用临时支承组拼预制节段逐孔施工：它是将每一桥跨分成若干节段预制完成后在临时支承上逐孔组拼施工。

（2）使用移动支架逐孔现浇施工；此法亦称移动模梁法，它是在可移动的支架、模板上完成一孔桥梁的全部工序。

由于此法是在桥位亡现浇施工，可免去大型运输和吊装设备。

桥梁整体性好；同时它还具有在桥梁预制厂生产的特点，可提高机械设备的利用率和生产效率。

（3）采用整孔吊装或分段吊装逐孔施工：这种施工方法是早期连续梁桥采用逐孔施工的惟一方法，可用于混凝土连续梁和钢连续梁桥的施工。

第1篇一、工程概况本项目为某地区一栋高层住宅楼，共32层，建筑面积约为4万平方米。

地下1层，地上31层，建筑高度为98米。

主体结构采用钢筋混凝土框架-剪力墙结构体系，基础形式为桩基础。

二、逐孔施工法概述逐孔施工法是一种以单个孔洞为单位进行施工的方法，适用于地下连续墙、桩基础等地下工程。

其主要特点如下：1. 施工速度快，效率高；2. 施工质量可靠，孔洞垂直度、尺寸精度高；3. 施工成本低，经济效益好；4. 施工适应性强，可适用于不同地质条件。

三、逐孔施工法施工方案1. 施工准备（1）人员准备：成立逐孔施工班组，明确各岗位职责，进行专业培训，确保施工人员具备相应的技能。

（2）设备准备：根据工程需求，配置钻机、振动锤、钢筋笼、混凝土输送泵等设备，并确保设备运行正常。

（3）材料准备：准备钢筋、混凝土、水泥、砂石等原材料，确保材料质量符合设计要求。

（4）施工场地准备：平整场地，搭建施工平台，设置排水设施，确保施工环境安全、整洁。

2. 施工工艺（1）钻孔1）根据设计要求，确定钻孔参数，包括孔位、孔径、孔深等；2）使用钻机进行钻孔，控制钻孔速度、钻头旋转速度等参数，确保钻孔质量；3）钻孔过程中，定期检查孔洞垂直度，及时调整钻机，确保孔洞垂直度符合设计要求。

（2）钢筋笼制作与吊装1）根据设计要求，制作钢筋笼，确保钢筋笼尺寸、形状、焊接质量等符合设计要求；2）将钢筋笼吊装至孔洞底部，确保钢筋笼垂直放置，并与孔洞底部紧密接触。

（3）混凝土浇筑1）根据设计要求，配置混凝土配合比，确保混凝土强度、耐久性等符合设计要求；2）使用混凝土输送泵将混凝土输送至孔洞底部，采用分层浇筑、振捣密实，确保混凝土质量。

（4）成孔验收1）根据设计要求，对成孔质量进行验收，包括孔位、孔径、孔深、垂直度等；2）对不合格孔洞进行整改，确保成孔质量符合设计要求。

3. 施工质量控制（1）严格控制材料质量，确保原材料、半成品、成品质量符合设计要求；（2）加强施工过程控制，严格执行施工工艺，确保施工质量；（3）加强施工监测，定期对孔洞垂直度、孔径、孔深等进行检测，确保施工质量；（4）做好施工记录，为后续施工提供依据。
