电缆命名

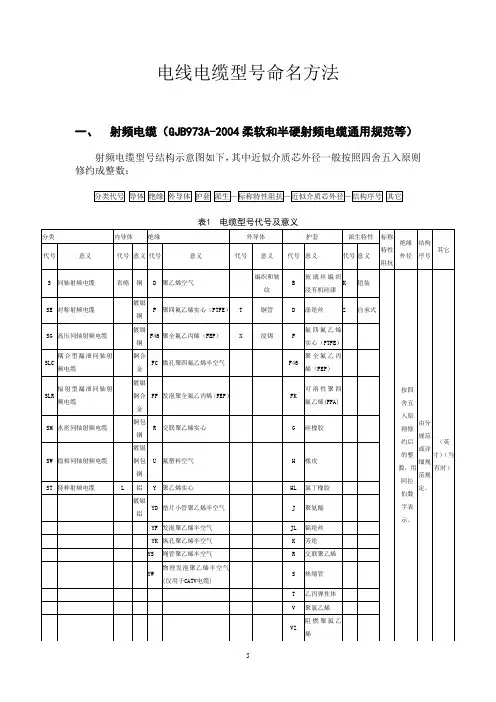

电线电缆型号命名方法一、射频电缆（GJB973A-2004柔软和半硬射频电缆通用规范等）射频电缆型号结构示意图如下，其中近似介质芯外径一般按照四舍五入原则修约成整数：表1 电缆型号代号及意义二、野战通信电缆（GJB 424A—200×野战通信线缆品种系列）野战通信线缆品种系列分为：被复线、野战音频电缆、野战信号电缆、野战载波电缆、野战数字电缆、野战同轴电缆、野战电源电缆。

1、被复线、野战音频电缆、野战载波电缆、野战数字电缆、纵向密封直埋电缆的型号命名目前已有的型号：1）被复线的型号a) TGE－701 聚氯乙烯被复线；b) TGE－702 聚乙烯被复线；c) TGE－704 尼龙被复线；d) TGE－705 聚乙烯平行被复线；e) TGE－706 芳纶被复线；f) TGE－707 铜包钢被复线；g) TGE－708 超轻型被复线。

2）野战音频电缆的型号a) TGE－712 野战10对音频电缆；b) TGE－712A 野战10对音频电缆；c) TGE－713 野战31对音频电缆。

d）TGE-714 野战5对音频电缆e） TGE-715 野战10对音频电缆f） TGE-716 野战19对音频电缆g） TGE-713野战31对音频电缆3）野战载波电缆的型号野战载波电缆的型号为：a) TGE－722野战12路载波电缆；b) TGE－723野战12路2对载波电缆。

4）野战数字电缆的型号野战数字电缆的型号为：a) TGE－733 军用高速数据传输电缆；b) TGE－734 野战1对数字电缆；c) TGE－73X 野战2对数字电缆。

5）纵向密封直埋电缆：a) TGE－741 纵向密封音频7对直埋电缆；b) TGE－742 纵向密封单路2对直埋电缆；c) TGE－742A 纵向密封3路2对直埋电缆；d) TGE－743 纵向密封3路2对直埋电缆；e) TGE－744 纵向密封屏蔽3路2对直埋电缆；f) TGE－744A 纵向密封12路2对直埋电缆；g) TGE－744B 纵向密封24路2对直埋电缆；h) TGE－745 纵向密封3路1对直埋电缆；i) TGE－746 纵向密封音频15对直埋电缆；j) TGE－747 纵向密封音频30对直埋电缆；k) TGE－748 纵向密封音频50对直埋电缆；l) TGE－749 纵向密封音频1对直埋电缆。

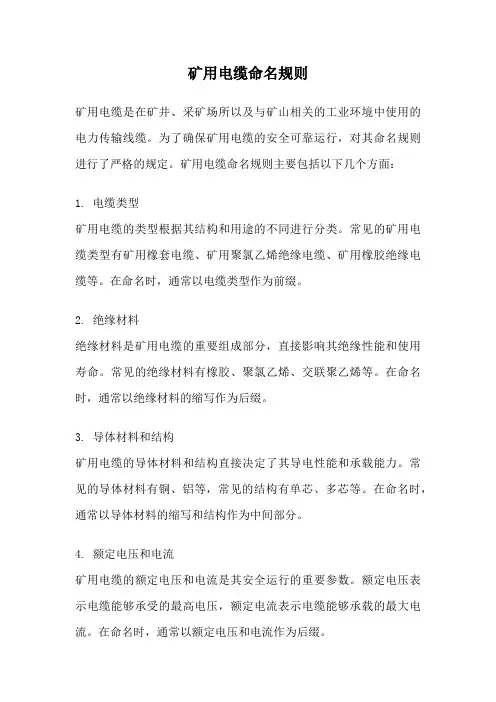

矿用电缆命名规则矿用电缆是在矿井、采矿场所以及与矿山相关的工业环境中使用的电力传输线缆。

为了确保矿用电缆的安全可靠运行，对其命名规则进行了严格的规定。

矿用电缆命名规则主要包括以下几个方面：1. 电缆类型矿用电缆的类型根据其结构和用途的不同进行分类。

常见的矿用电缆类型有矿用橡套电缆、矿用聚氯乙烯绝缘电缆、矿用橡胶绝缘电缆等。

在命名时，通常以电缆类型作为前缀。

2. 绝缘材料绝缘材料是矿用电缆的重要组成部分，直接影响其绝缘性能和使用寿命。

常见的绝缘材料有橡胶、聚氯乙烯、交联聚乙烯等。

在命名时，通常以绝缘材料的缩写作为后缀。

3. 导体材料和结构矿用电缆的导体材料和结构直接决定了其导电性能和承载能力。

常见的导体材料有铜、铝等，常见的结构有单芯、多芯等。

在命名时，通常以导体材料的缩写和结构作为中间部分。

4. 额定电压和电流矿用电缆的额定电压和电流是其安全运行的重要参数。

额定电压表示电缆能够承受的最高电压，额定电流表示电缆能够承载的最大电流。

在命名时，通常以额定电压和电流作为后缀。

5. 使用环境和特殊要求根据不同的使用环境和特殊要求，对矿用电缆的性能和结构有一定的要求。

例如，耐油、耐酸碱、耐高温等特殊性能。

在命名时，通常以使用环境和特殊要求作为后缀。

综合上述几个方面，一个完整的矿用电缆的命名规则可以如下所示：【电缆类型】+【绝缘材料缩写】+【导体材料缩写+结构】+【额定电压】+【额定电流】+【使用环境和特殊要求】例如，一种橡套绝缘、铜导体、单芯结构、额定电压为0.6/1kV、额定电流为100A、耐油、耐高温的矿用电缆，可以命名为：橡套电缆（ZR）- 铜单芯电缆（CU）- 0.6/1kV- 100A- 耐油耐高温电缆通过矿用电缆的命名规则，可以清晰地了解到电缆的基本参数和特性。

这不仅方便了电缆的选型和使用，也保证了矿用电缆在矿山环境中的安全可靠运行。

需要注意的是，在使用矿用电缆时，要根据实际情况选择合适的电缆类型和规格，并严格按照电缆的安装和使用要求进行操作，以确保电缆的正常运行和延长使用寿命。

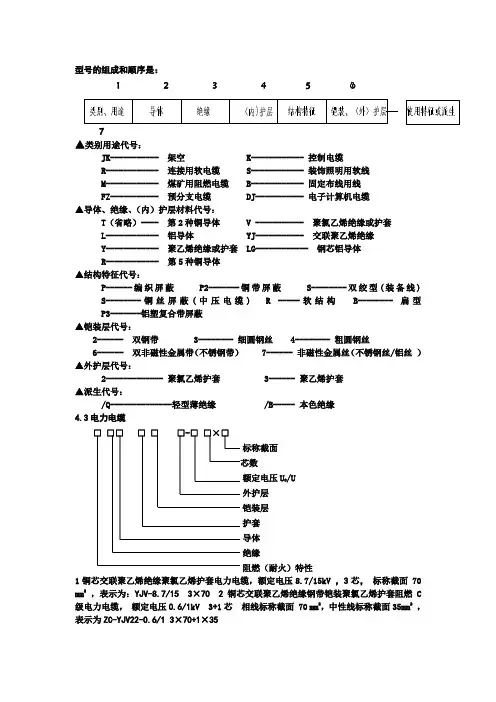

型号的组成和顺序是：1 2 3 4 5 67▲类别用途代号：JK----------- 架空 K------------ 控制电缆R------------ 连接用软电缆 S------------ 装饰照明用软线M------------ 煤矿用阻燃电缆 B------------ 固定布线用线FZ----------- 预分支电缆 DJ----------- 电子计算机电缆▲导体、绝缘、（内）护层材料代号：T（省略）---- 第2种铜导体 V ----------- 聚氯乙烯绝缘或护套L------------ 铝导体 YJ----------- 交联聚乙烯绝缘Y------------ 聚乙烯绝缘或护套 LG------------ 钢芯铝导体R------------ 第5种铜导体▲结构特征代号：P------编织屏蔽P2-------铜带屏蔽S--------双绞型(装备线) S--------铜丝屏蔽(中压电缆) R -----软结构B-------- 扁型P3-------铝塑复合带屏蔽▲铠装层代号：2------ 双钢带 3-------- 细圆钢丝 4-------- 粗圆钢丝6------ 双非磁性金属带（不锈钢带） 7------ 非磁性金属丝（不锈钢丝/铝丝）▲外护层代号：2------------- 聚氯乙烯护套 3------ 聚乙烯护套▲派生代号：/Q--------------轻型薄绝缘 /B----- 本色绝缘4.3电力电缆□□□□□□-□□×□标称截面芯数额定电压U0/U外护层铠装层护套导体绝缘阻燃（耐火）特性1铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆，额定电压8.7/15kV，3芯，标称截面 70 mm2 ，表示为：YJV-8.7/15 3×70 2铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套阻燃C 级电力电缆，额定电压0.6/1kV3+1芯相线标称截面 70 mm2，中性线标称截面35mm2，表示为ZC-YJV22-0.6/1 3×70+1×35。

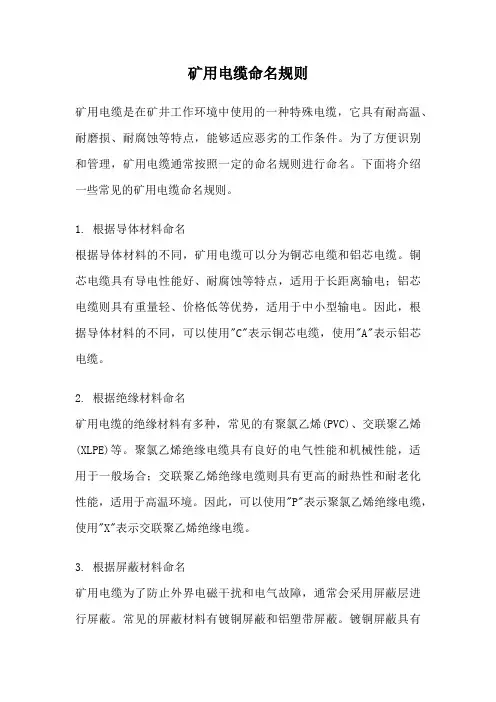

矿用电缆命名规则矿用电缆是在矿井工作环境中使用的一种特殊电缆，它具有耐高温、耐磨损、耐腐蚀等特点，能够适应恶劣的工作条件。

为了方便识别和管理，矿用电缆通常按照一定的命名规则进行命名。

下面将介绍一些常见的矿用电缆命名规则。

1. 根据导体材料命名根据导体材料的不同，矿用电缆可以分为铜芯电缆和铝芯电缆。

铜芯电缆具有导电性能好、耐腐蚀等特点，适用于长距离输电；铝芯电缆则具有重量轻、价格低等优势，适用于中小型输电。

因此，根据导体材料的不同，可以使用"C"表示铜芯电缆，使用"A"表示铝芯电缆。

2. 根据绝缘材料命名矿用电缆的绝缘材料有多种，常见的有聚氯乙烯(PVC)、交联聚乙烯(XLPE)等。

聚氯乙烯绝缘电缆具有良好的电气性能和机械性能，适用于一般场合；交联聚乙烯绝缘电缆则具有更高的耐热性和耐老化性能，适用于高温环境。

因此，可以使用"P"表示聚氯乙烯绝缘电缆，使用"X"表示交联聚乙烯绝缘电缆。

3. 根据屏蔽材料命名矿用电缆为了防止外界电磁干扰和电气故障，通常会采用屏蔽层进行屏蔽。

常见的屏蔽材料有镀铜屏蔽和铝塑带屏蔽。

镀铜屏蔽具有良好的导电性能和屏蔽效果，适用于电磁环境较差的场所；铝塑带屏蔽则具有重量轻、价格低等优势，适用于一般场合。

因此，可以使用"C"表示镀铜屏蔽，使用"A"表示铝塑带屏蔽。

4. 根据外护套材料命名矿用电缆的外护套材料有多种，常见的有聚氯乙烯(PVC)、聚乙烯(PE)、聚氯乙烯抗油护套等。

聚氯乙烯外护套具有良好的电气性能和机械性能，适用于一般场合；聚乙烯外护套则具有更高的耐磨损性能，适用于有机械冲击的场所；聚氯乙烯抗油护套则具有耐油性和耐磨损性能，适用于有油污的场所。

因此，可以使用"P"表示聚氯乙烯外护套，使用"E"表示聚乙烯外护套，使用"O"表示聚氯乙烯抗油护套。

电缆编号命名规则
在电缆工程中，准确的电缆编号是非常重要的。

它能够帮助工程师准确地识别、定位和维护电缆连接。

为了确保电缆编号的一致性和易读性，制定一套规则是必要的。

首先，电缆编号应该包含一些关键信息，以便快速识别和追踪电缆。

通常，这
些信息包括电缆类型、用途、位置和索引号等。

例如，一个典型的电缆编号可以包含了这些信息：电缆类型为通信电缆，用于楼层间信号传输，位于A楼B层，索
引号为001。

其次，为了保持编号的一致性，可以采用一定的格式和命名规则。

例如，可以
使用字母和数字的组合来表示不同的电缆类型和用途，如A代表通信电缆、B代
表电力电缆、C代表控制电缆等。

接着，可以使用楼层、区域或房间号来表示电缆的位置信息，这样能够更方便地进行定位和维护。

最后，可以使用连续的数字序列来唯一标识每个电缆，以确保每个编号都是独一无二的。

此外，为了提高电缆编号的可读性和易记性，可以考虑使用简洁的缩写、规范
的命名规则和清晰的标识符。

例如，可以使用T表示通信电缆、P表示电力电缆、
C表示控制电缆，以及使用F表示楼层、R表示房间等。

这样的命名规则可以让工
程师更容易理解和使用电缆编号。

总之，电缆编号的命名规则应该能够准确地传达电缆的类型、用途、位置和索
引信息，并且具备一致性、易读性和易记性。

通过制定规范的命名规则，能够有效地提高电缆工程的管理效率和工作效益。

电线电缆型号命名方法一、射频电缆（GJB973A-2004柔软和半硬射频电缆通用规范等）射频电缆型号结构示意图如下，其中近似介质芯外径一般按照四舍五入原则修约成整数：表1 电缆型号代号及意义二、野战通信电缆（GJB 424A—200×野战通信线缆品种系列）野战通信线缆品种系列分为：被复线、野战音频电缆、野战信号电缆、野战载波电缆、野战数字电缆、野战同轴电缆、野战电源电缆。

1、被复线、野战音频电缆、野战载波电缆、野战数字电缆、纵向密封直埋电缆的型号命名目前已有的型号：1）被复线的型号a) TGE－701 聚氯乙烯被复线；b) TGE－702 聚乙烯被复线；c) TGE－704 尼龙被复线；d) TGE－705 聚乙烯平行被复线；e) TGE－706 芳纶被复线；f) TGE－707 铜包钢被复线；g) TGE－708 超轻型被复线。

2）野战音频电缆的型号a) TGE－712 野战10对音频电缆；b) TGE－712A 野战10对音频电缆；c) TGE－713 野战31对音频电缆。

d）TGE-714 野战5对音频电缆e） TGE-715 野战10对音频电缆f） TGE-716 野战19对音频电缆g） TGE-713野战31对音频电缆3）野战载波电缆的型号野战载波电缆的型号为：a) TGE－722野战12路载波电缆；b) TGE－723野战12路2对载波电缆。

4）野战数字电缆的型号野战数字电缆的型号为：a) TGE－733 军用高速数据传输电缆；b) TGE－734 野战1对数字电缆；c) TGE－73X 野战2对数字电缆。

5）纵向密封直埋电缆：a) TGE－741 纵向密封音频7对直埋电缆；b) TGE－742 纵向密封单路2对直埋电缆；c) TGE－742A 纵向密封3路2对直埋电缆；d) TGE－743 纵向密封3路2对直埋电缆；e) TGE－744 纵向密封屏蔽3路2对直埋电缆；f) TGE－744A 纵向密封12路2对直埋电缆；g) TGE－744B 纵向密封24路2对直埋电缆；h) TGE－745 纵向密封3路1对直埋电缆；i) TGE－746 纵向密封音频15对直埋电缆；j) TGE－747 纵向密封音频30对直埋电缆；k) TGE－748 纵向密封音频50对直埋电缆；l) TGE－749 纵向密封音频1对直埋电缆。

电线电缆命名规则电线电缆命名规则类别：ZR（阻燃）NH（耐火）BC（低烟低卤）E（低烟无卤）K（控制电缆类）DJ（电子计算机）N（农用直埋）JK（架空电缆类）B（布电线）导体：T（铜导体）L（铝导体）G（钢芯）R（铜软线）绝缘：V（聚氯乙烯）YJ（交联聚乙烯）Y（聚乙烯）X（天然丁苯胶混合物绝缘）G（硅橡胶混合物绝缘）YY（乙烯－－-乙酸乙烯橡皮混合物绝缘）护套：V（聚氯乙烯护套）Y（聚乙烯护套）F（氯丁胶混合物护套）屏蔽：P（铜网屏蔽）P1（铜丝缠绕）P2（铜带屏蔽）P3（铝塑复合带屏蔽）电线”和“电缆”并没有严格的界限。

通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线，绝缘电线又称为布电线。

BV电线正确的名称是：铜芯聚氯乙烯绝缘电线。

BVV 表示铜芯聚氯乙烯绝缘聚氯乙烯护套圆型电线绝缘电线又可按每根导线的股数分为单股线和多股线，通常6平方毫米以上的绝缘电线都是多股线，6平方毫米及以下的绝缘电线可以是单股线，也可以是多股线，我们又把6平方毫米及以下单股线称为硬线，多股线称为软线。

硬线用“B”表示，软线用“R”表示。

B系列归类属于布电线，所以开头用BV就是PVC聚氯乙烯，也就是(塑料)L就是铝芯的代码R就是(软)的意思，要做到软，就是增加导体根数电线常用的绝缘材料有聚氯乙烯和聚乙烯两种，聚氯乙烯用“V”表示，聚乙烯用“Y”表示。

绝缘电线按固定在一起的相互绝缘的导线根数，可分为单芯线和多芯线，多芯线也可把多根单芯线固定在一个绝缘护套内。

同一护套内的多芯线可多到24芯。

平行的多芯线用“B”表示，绞型的多芯线用“S”表示。

了解了上述内容，就可很方便看出电线型号的含义，如下所示：型号名称BV铜芯聚氯乙烯绝缘电线;BVV铜芯聚氯乙烯绝缘聚氯乙烯护套电线;BVR 铜芯聚氯乙烯绝缘软线;RV 铜芯聚氯乙烯绝缘安装软线;RVB 铜芯聚氯乙烯绝缘平型连接线软线;BVS 铜芯聚氯乙烯绝缘绞型软线;RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套软线; BYR 聚乙烯绝缘软电线;BYVR 聚乙烯绝缘聚氯乙烯护套软线;RY 聚乙烯绝缘软线;RYV 聚乙烯绝缘聚氯乙烯护套软线。

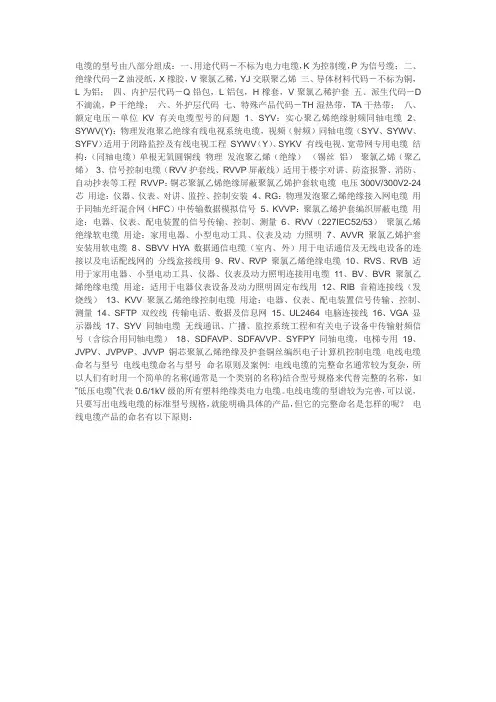

电缆的型号由八部分组成：一、用途代码－不标为电力电缆，K为控制缆，P为信号缆；二、绝缘代码－Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯三、导体材料代码－不标为铜，L为铝；四、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙稀护套五、派生代码－D 不滴流，P干绝缘；六、外护层代码七、特殊产品代码－TH湿热带，TA干热带；八、额定电压－单位KV 有关电缆型号的问题1、SYV：实心聚乙烯绝缘射频同轴电缆2、SYWV(Y)：物理发泡聚乙绝缘有线电视系统电缆，视频（射频）同轴电缆（SYV、SYWV、SYFV）适用于闭路监控及有线电视工程SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线物理发泡聚乙烯（绝缘）（锡丝铝）聚氯乙烯（聚乙烯）3、信号控制电缆（RVV护套线、RVVP屏蔽线）适用于楼宇对讲、防盗报警、消防、自动抄表等工程RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V2-24芯用途：仪器、仪表、对讲、监控、控制安装4、RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号5、KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量6、RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明7、AVVR 聚氯乙烯护套安装用软电缆8、SBVV HYA 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用9、RV、RVP 聚氯乙烯绝缘电缆10、RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆11、BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用12、RIB 音箱连接线（发烧线）13、KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量14、SFTP 双绞线传输电话、数据及信息网15、UL2464 电脑连接线16、VGA 显示器线17、SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）18、SDFAVP、SDFAVVP、SYFPY 同轴电缆，电梯专用19、JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆电线电缆命名与型号电线电缆命名与型号命名原则及案例: 电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。

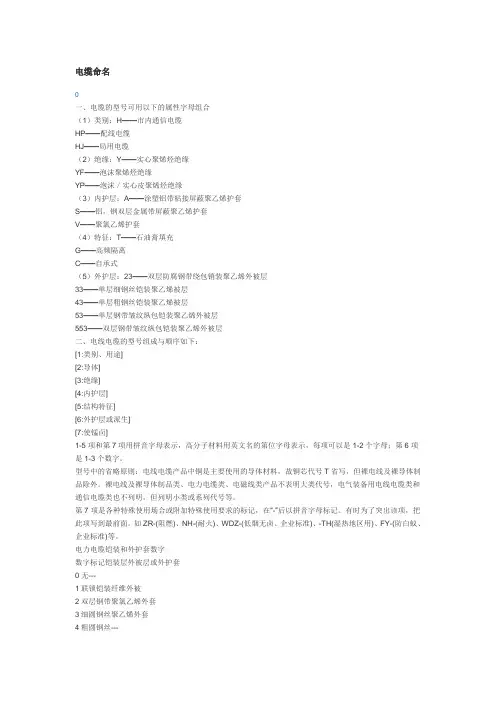

电缆命名一、电缆的型号可用以下的属性字母组合（1）类别：H——市内通信电缆HP——配线电缆HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层二、电线电缆的型号组成与顺序如下：[1:类别、用途][2:导体][3:绝缘][4:内护层][5:结构特征][6:外护层或派生][7:使锰卣]1-5项和第7项用拼音字母表示，高分子材料用英文名的第位字母表示，每项可以是1-2个字母；第6项是1-3个数字。

型号中的省略原则：电线电缆产品中铜是主要使用的导体材料，故铜芯代号T省写，但裸电线及裸导体制品除外。

裸电线及裸导体制品类、电力电缆类、电磁线类产品不表明大类代号，电气装备用电线电缆类和通信电缆类也不列明，但列明小类或系列代号等。

第7项是各种特殊使用场合或附加特殊使用要求的标记，在“-”后以拼音字母标记。

有时为了突出该项，把此项写到最前面。

如ZR-(阻燃)、NH-(耐火)、WDZ-(低烟无卤、企业标准)、-TH(湿热地区用)、FY-(防白蚁、企业标准)等。

电力电缆铠装和外护套数字数字标记铠装层外被层或外护套0无---1联锁铠装纤维外被2双层钢带聚氯乙烯外套3细圆钢丝聚乙烯外套4粗圆钢丝---5皱纹(轧纹)钢带---6双铝(或铝合金)带---7铜丝编织---8钢丝编织三、电缆沿桥架敷设，桥架每2米设一副托架，转弯处托架间距为1米?br />四、电缆芯数和截面电力电缆芯数有1芯、2芯、3芯、4芯、5芯、3+1芯、3+2芯、4+1芯，如：vv22 (3×16+1×10）就是3+1芯。

电缆型号命名规则电缆的型号由八部分组成：一、用途代码－不标为电力电缆，K为控制缆，P为信号缆；二、绝缘代码－Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯三、导体材料代码－不标为铜，L为铝；四、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙稀护套五、派生代码－D不滴流，P干绝缘；六、外护层代码七、特殊产品代码－TH湿热带，TA干热带；八、额定电压－单位KV有关电缆型号的问题SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线+物理发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯）2、信号控制电缆（RVV护套线、RVVP屏蔽线）适用于楼宇对讲、防盗报警、消防、自动抄表等工程3、RVVP铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯用途：仪器、仪表、对讲、监控、控制安装4、KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量5、RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明6、RV聚氯乙烯绝缘电缆7、RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆8、BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用9、KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量RVV 与KVV RVVP 与KVVP区别：RVV 和RVVP 里面采用的线为多股细铜丝组成的软线，即RV线组成。

KVV 和KVVP 里面采用的线为单股粗铜丝组成的硬线，即BV线组成。

A VVR 与RVVP区别：东西一样，只是内部截面小于0.75平方毫米的名称为A VVR 大于等于0.75平方毫米的名称为RVVP.SYV 与SYWV 区别：SYV是视频传输线用聚乙烯绝缘。

SYWV是射频传输线，物理发泡绝缘。

用于有线电视。

RVS 与RVV 2芯区别：RVS为双芯RV线绞合而成，没有外护套，用于广播连接。

电力电缆命名规则在电力系统中，电力电缆起着输送电能的重要作用。

为了方便管理和使用，电力电缆需要进行命名。

下面将介绍电力电缆的命名规则。

1. 电压等级电力电缆的命名首先需要标明其电压等级。

电压等级通常以大写字母表示，比如A、B、C等。

不同的电压等级对应着不同的电力传输能力和使用场合，这样命名可以方便用户选择合适的电缆。

2. 电缆型号电缆型号是电缆的唯一标识符，用于区分不同种类的电缆。

电缆型号通常由字母和数字组成，其中字母表示电缆的用途和结构，数字表示电缆的截面积。

例如，YJV-3*150表示绝缘聚氯乙烯电缆，截面积为150平方毫米。

3. 绝缘材料电力电缆的绝缘材料也需要在命名中体现出来。

常见的绝缘材料有聚氯乙烯、交联聚乙烯、橡皮等。

在电缆命名中，绝缘材料通常以缩写形式出现，比如PVC表示聚氯乙烯，XLPE表示交联聚乙烯。

4. 核心数目和截面积电力电缆通常由多个导体组成，这些导体可以是单芯、双芯、三芯等。

在电缆命名中，需要明确电缆的核心数目和每个导体的截面积。

例如，YJV-3*150表示三芯电缆，每个导体的截面积为150平方毫米。

5. 外护层材料为了保护电缆免受外界环境的影响，电缆通常还会加上一层外护层。

外护层材料可以是聚氯乙烯、聚乙烯、铠装等。

在电缆命名中，外护层材料通常以缩写形式出现，例如PVC表示聚氯乙烯。

电力电缆的命名规则包括电压等级、电缆型号、绝缘材料、核心数目和截面积以及外护层材料。

通过合理的命名规则，可以方便用户选择合适的电缆，并确保电缆的正确使用和管理。

需要注意的是，在命名电力电缆时，应遵循相关标准和规范，确保电缆的安全可靠性。

此外，电力电缆的命名规则可能因不同国家和地区的标准而有所差异，使用时应参考当地的标准和规定。

电力电缆作为电力系统的重要组成部分，其命名规则对于电力系统的正常运行和管理具有重要意义。

通过遵循规范的命名规则，可以方便用户选择合适的电缆，并提高电缆的使用效率和安全性。

电力电缆命名规则电力电缆作为输送电能的重要设备，在电力系统中起到了至关重要的作用。

为了保证电缆的管理和维护，我们需要对电力电缆进行命名，以便区分不同的电缆类型和规格。

下面将介绍电力电缆的命名规则。

1. 电缆型号电缆型号是电力电缆的重要标识，它由一系列字母和数字组成，用于表示电缆的结构和特性。

电缆型号通常由以下几部分组成：- 第一部分为字母，表示电缆的用途，如“Y”表示铜芯电缆，“V”表示铝芯电缆；- 第二部分为数字，表示电缆的芯数，如“1”表示单芯电缆，“3”表示三芯电缆；- 第三部分为字母，表示电缆的绝缘材料，如“P”表示聚乙烯绝缘电缆，“Y”表示交联聚乙烯绝缘电缆；- 第四部分为数字，表示电缆的截面积，单位为平方毫米。

2. 电缆规格电缆规格是电力电缆的具体参数，包括电缆的额定电压、额定电流、允许的最高温度等。

电缆规格通常以数字表示，如“0.6/1kV”表示电缆的额定电压为0.6/1千伏。

3. 电缆编号电缆编号是根据电缆的具体安装位置和用途制定的，用于区分不同的电缆。

电缆编号通常由一系列字母和数字组成，如“AC-XW-01”表示该电缆用于交流输电系统，安装在西南方向，编号为01。

4. 电缆长度电缆长度是指电缆的实际长度，用于计量电缆的使用情况和维护工作。

电缆长度通常以米为单位，如“100m”表示电缆的长度为100米。

5. 电缆敷设方式电缆敷设方式是指电缆的安装方式，包括直埋敷设、架空敷设、管道敷设等。

电缆敷设方式通常以文字描述，如“直埋敷设”表示电缆直接埋入地下进行安装。

6. 电缆产地电缆产地是指电缆的生产地，用于追溯电缆的质量和生产工艺。

电缆产地通常以国家或地区的名称表示，如“中国”表示该电缆是中国生产的。

电力电缆的命名规则包括电缆型号、电缆规格、电缆编号、电缆长度、电缆敷设方式和电缆产地等要素。

通过合理的命名规则，可以方便管理和维护电缆，确保电力系统的正常运行。

希望本文能对电力电缆的命名规则有所了解，并能在实际工作中加以应用。

电力电缆命名规则电力电缆是输送电能的重要设备，其命名规则对于电缆的标识、安装和维护都具有重要意义。

下面将介绍电力电缆的命名规则。

1. 电压等级命名规则电力电缆的电压等级是指电缆用于输送电能时所能承受的最高电压。

电力电缆的电压等级命名规则一般为"U0/U"，其中U0代表电缆的额定电压，U代表电缆的最高工作电压。

例如，一款额定电压为0.6/1kV的电力电缆，表示其额定电压为0.6kV，最高工作电压为1kV。

2. 芯数和截面命名规则电力电缆的芯数是指电缆内部导体的数量，而截面则是指导体的截面积大小。

一般情况下，电力电缆的芯数和截面都会在命名中体现出来。

例如，一款3芯35mm²的电力电缆，表示该电缆有3根导体，并且每根导体的截面积为35mm²。

3. 绝缘材料命名规则电力电缆的绝缘材料是指电缆内部导体和外部环境之间的绝缘层。

绝缘材料一般采用聚乙烯、交联聚乙烯等材料。

绝缘材料的命名规则一般为字母表示，如Y代表聚乙烯绝缘，V代表交联聚乙烯绝缘。

4. 护套材料命名规则电力电缆的护套材料是指电缆外部的保护层，用于保护电缆免受外界环境的损害。

护套材料一般采用聚氯乙烯、聚乙烯等材料。

护套材料的命名规则一般为字母表示，如V代表聚氯乙烯护套，Y代表聚乙烯护套。

5. 其他标识命名规则除了以上几个基本命名规则外，电力电缆还可能需要进行其他标识，如电缆的型号、生产厂家、生产日期等。

这些标识一般以字母和数字的组合表示，如ZR-YJV-0.6/1kV表示阻燃型聚乙烯绝缘聚氯乙烯护套电力电缆，额定电压为0.6/1kV。

以上就是电力电缆的命名规则。

通过这些规则，可以清晰地标识出电力电缆的电压等级、芯数和截面、绝缘材料、护套材料以及其他标识，为电缆的安装和维护提供了便利。

同时，也为电力工程人员提供了准确的参考信息，确保电缆的正确选择和使用，保障电力系统的正常运行。

电线电缆的命名方式电线电缆制造行业是一个材料精加工和组装的行业。

一是材料用量巨大，线缆产品中的材料费用要占制造总成本的80－90％；二是所用材料的类别、品种非常多，性能要求特别高，如导体用铜，要求铜的纯度要在99.95％以上，有的产品要采用无氧高纯铜；三是材料的选用会对制造工艺、产品的性能以及使用寿命起到决定性的影响。

下面跟小编一起来了解下电线电缆的命名方式，希望对你有帮助！1.电线电缆的名称电线电缆产品的命名有以下原则：产品名称中包括的内容(1）产品应用场合(2）产品结构材料或型式；(3）产品的重要特征或附加特征(4）大小类名称产品名称按结构描述按从内到外的原则：产品使用场合>导体>绝缘>内护层>铠装型式>外护层>附加特征>大小类名称。

如：额定电压300/300V铜芯聚氯乙烯绝缘铜丝屏蔽聚氯乙烯护套软电缆2.电线电线的型号由于产品的名称太长，不好书写和称呼，为此采用型号来代替电线电缆的型号组成与顺序如下：[0:使用特征]-[1:类别、用途][2:导体][3:绝缘][4:内护层][5:结构特征][6:外护层或派生]0-5项用拼音字母表示，高分子材料用英文名的第位字母表示，每项可以是1-2个字母；第6项是1-3个数字。

第0项是各种特殊使用场合或附加特殊使用要求的标记，为了突出该项，把此项写到最前面。

在“-”前以拼音字母标记。

如ZR-(阻燃)、NH-(耐火)、WD-(低烟无卤)、FY-(防白蚁)、FZ-（分支）等。

型号中的省略原则：电线电缆产品中铜是主要使用的导体材料，故铜芯代号T省写，但裸电线及裸导体制品除外。

裸电线及裸导体制品类、电力电缆类、电磁线类产品不表明大类代号，电气装备用电线电缆类和通信电缆类也不列明，但列明小类或系列代号等。

（1）类别代号：A-安装线；B-布电线、补偿线、变频；D-电子计算机电缆；F-氟塑料；；H-电话线（通信电缆）、核电；；N-农用、耐火；P-信号电缆；Q-汽车线；S-射频电缆、电视电缆、耐水线；Z-阻燃。

电缆型号名称命名规则电缆常识电缆的规格型号代表的含义电缆常识型号含义：R-连接用软电缆(电线),软结构。

V-绝缘聚氯乙烯。

V-聚氯乙烯绝缘V-聚氯乙烯护套B-平型(扁形)。

S-双绞型。

A-镀锡或镀银。

F-耐高温P-编织屏蔽P2-铜带屏蔽P22-钢带铠装Y―预制型、一般省略，或聚烯烃护套FD―产品类别代号，指分支电缆。

将要颁布的建设部标准用FZ表示，其实质相同YJ―交联聚乙烯绝缘V―聚氯乙烯绝缘或护套ZR―阻燃型NH―耐火型WDZ―无卤低烟阻燃型WDN―无卤低烟耐火型电缆常识例如：SYV 75-5-1(A、B、C) S: 射频Y:聚乙烯绝缘V:聚氯乙烯护套A:64编75:75欧姆5:线径为5MM 1:代表单芯SYWV 75-5-1 S: 射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75:75欧姆5:线缆外径为5MM 1:代表单芯B:96编C:128编例如：RVVP2*32/0.2 RVV2*1.0 R: 软线VV:双层护套线BVR P屏蔽0.2:每根铜丝直径为0.2MM2:2芯多股线32:每芯有32根铜丝ZR-RVS2*24/0.12 ZR: 阻燃R: 软线S:双绞线2:2芯多股线24:每芯有24根铜丝0.12:每根铜丝直径为0.12MM电缆常识型号、型号、名称铜芯氯乙烯绝缘连接电缆(电线) RV 铜芯氯乙烯绝缘连接电缆(电线) 镀锡铜芯聚乙烯绝缘平型连接软电缆(电线) AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆(电线) RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV-105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆RV- 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆105oC AF-205AFS-250AFP- 镀银聚氯乙氟塑料绝缘耐高温-60oC~250oC oC~250oC连接软电线AF-205AFS-250AFP-250 镀银聚氯乙氟塑料绝缘耐高温-60oC~250oC连接软电线电缆常识电缆常识2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数*(1*标称截面), 0.6/1KV, 如：4*(1*185)+1*95 0.6/1KV ②多芯绞合型分支电缆规格表示法：同一回路电缆根数*标称截面，0.6/1KV, 如：4**185+1*95 0.6/1KV ③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T, 如：4×25-T电缆常识3、完整的型号规格表示法因为分支电缆包含主干电缆和支线电缆。

电缆型号名称命名规则一、命名要求1. 电缆名称应符合电源系统及应用领域的规范性要求，并尽可能简洁。

2. 名称中有多个部分，其要求顺序为：（1）电缆用途；（2）特殊要求；（3）外部绝缘；（4）电缆截面；（5）集成结构；（6）电缆长度；（7）其他特殊要求。

3. 外部绝缘的称呼须以中文形式进行表达，用地位词定义，要求称呼中加入能够描述绝缘材质的关键词，如：橡胶电缆，聚氯乙烯电缆等。

4. 电缆截面的称呼须以中文形式进行表达，用定冠词和名词性以及度量衡词定义，要求原则：（1）指定截面以000/0格式书写；（2）表达中省略前面的0，凡拥有一位及以上的0，均需保留一位，如50为05，100为10，500为50，1000为100；（3）截面数值以千位为单位，最小单位为平方毫米，后面一位不足时多余补零；（4）格式例示如下：100微；300毫；50；505等。

5. 集成结构的称呼要求以中文形式进行表达，命名中要补充其正确的构成和功能，如：电力电缆：原缆；低压电缆：护套加保护绝缘；通讯电缆：同轴铜缆组；光缆：钢护套固定线缆。

6. 电缆长度的称呼要求以中文形式进行表达，命名中要补充其单位，如：米、千米等，表达的形式要求以大全小的形式罗列；长度在做到尽可能简洁的前提下，尽量采用“数字+相应单位”的形式，如：50米，100米，4千米等。

7. 对于其他特殊要求的命名，要求以中文形式进行表达，命名中要补充其正确的描述，如：辐射耐性、低温耐压、耐热、阻燃、水灭火、防雷等。

二、命名范例电力电缆：原缆橡胶外护套，截面为300毫，50米长，辐射耐性，低温耐压通讯电缆：同轴铜缆组PVC外护套，截面为505，50米长，阻燃光缆：钢护套固定，室外重覆层绝缘，截面为100微，4千米长，低温耐压。

矿用电缆命名规则在矿山和矿井中，电缆是不可或缺的电力传输和控制设备。

为了方便管理和使用，矿用电缆都有一套统一的命名规则。

本文将介绍矿用电缆命名规则的相关内容。

一、电缆型号命名规则1. 电缆型号由字母和数字组成，字母表示电缆的用途或性能，数字表示电缆的规格或结构。

2. 字母表示电缆的用途，常见的字母及其对应的含义如下：- P：电力电缆- C：控制电缆- K：矿用电缆- Y：通信电缆- WDZ：阻燃型电缆- NH：耐火型电缆3. 数字表示电缆的规格或结构，常见的数字及其对应的含义如下： - 1：单芯电缆- 2：双芯电缆- 3：三芯电缆- 4：四芯电缆- 5：五芯电缆- 6：六芯电缆- 10：十芯电缆二、电缆额定电压命名规则1. 电缆的额定电压是指电缆能够正常运行的最高电压。

2. 电缆的额定电压由数字表示，单位为千伏（kV）。

3. 常见的电缆额定电压有：- 0.6/1kV：低压电缆- 3.6/6kV：中压电缆- 6/10kV：中压电缆- 8.7/15kV：高压电缆- 26/35kV：超高压电缆三、电缆导体材质命名规则1. 电缆的导体材质对电缆的导电性能和使用环境有着重要的影响。

2. 电缆的导体材质常见的有：- C：铜导体- A：铝导体- L：铝合金导体- T：镀锡铜导体- G：镀锡铜丝编织导体四、电缆绝缘材料命名规则1. 电缆的绝缘材料是为了保护电缆导体，阻止电流外泄。

2. 电缆的绝缘材料常见的有：- V：聚氯乙烯绝缘- YJ：交联聚乙烯绝缘- YJL：交联聚乙烯低烟无卤绝缘- YJV：交联聚氯乙烯绝缘- ZR：阻燃聚氯乙烯绝缘五、其他命名规则1. 电缆的其他性能和特点也可以通过字母来表示，如： - B：防水电缆- F：耐油电缆- R：软电缆- S：屏蔽电缆- M：煤矿电缆2. 电缆的芯数也可以用字母L表示，如：- 2L：双屏蔽电缆- 3L：三屏蔽电缆矿用电缆的命名规则包括电缆型号、额定电压、导体材质、绝缘材料和其他性能等要素。
