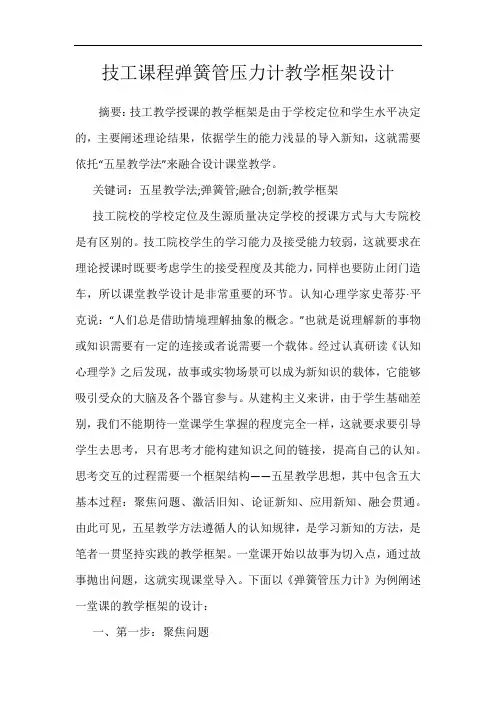

技工课程弹簧管压力计教学框架设计摘要：技工教学授课的教学框架是由于学校定位和学生水平决定的，主要阐述理论结果，依据学生的能力浅显的导入新知，这就需要依托“五星教学法”来融合设计课堂教学。
关键词：五星教学法;弹簧管;融合;创新;教学框架技工院校的学校定位及生源质量决定学校的授课方式与大专院校是有区别的。
技工院校学生的学习能力及接受能力较弱，这就要求在理论授课时既要考虑学生的接受程度及其能力，同样也要防止闭门造车，所以课堂教学设计是非常重要的环节。
认知心理学家史蒂芬·平克说：“人们总是借助情境理解抽象的概念。
”也就是说理解新的事物或知识需要有一定的连接或者说需要一个载体。
经过认真研读《认知心理学》之后发现，故事或实物场景可以成为新知识的载体，它能够吸引受众的大脑及各个器官参与。
从建构主义来讲，由于学生基础差别，我们不能期待一堂课学生掌握的程度完全一样，这就要求要引导学生去思考，只有思考才能构建知识之间的链接，提高自己的认知。
思考交互的过程需要一个框架结构——五星教学思想，其中包含五大基本过程：聚焦问题、激活旧知、论证新知、应用新知、融会贯通。
由此可见，五星教学方法遵循人的认知规律，是学习新知的方法，是笔者一贯坚持实践的教学框架。
一堂课开始以故事为切入点，通过故事抛出问题，这就实现课堂导入。
下面以《弹簧管压力计》为例阐述一堂课的教学框架的设计：一、第一步：聚焦问题聚焦问题强调教学要以问题或任务为中心。
所学知识用来解决什么问题？与工作及就业有什么关联？这样才能激发学生的兴趣和参与度。
任何知识学习的场景的选择是引起学生探究的关键点。
所以故事的设计是需要紧扣这堂课的主题。
举例：发给学生几个未吹气气球，让学生吹圆。
师：气球为什么能吹圆吹大？学生回答了各种答案。
总结：只有内部压力大于外部压力时，气球才会变形膨胀变大。
发给学生几个“吹龙玩具”（吹气可伸缩并发出哨声的软塑料玩具），并提问对此玩具的发现的现象。

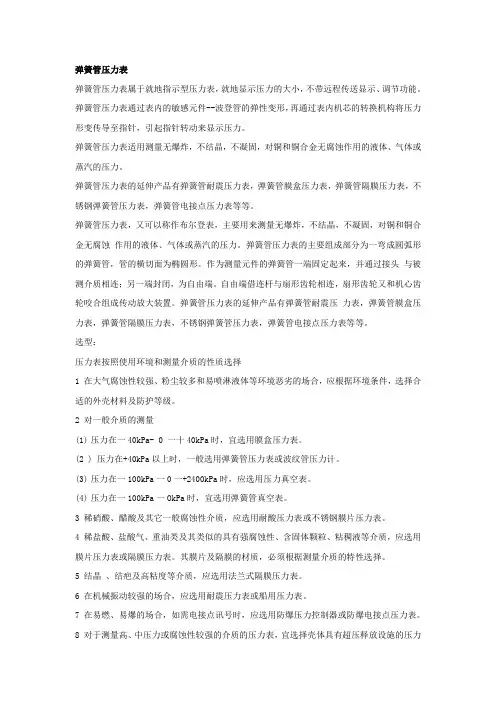

弹簧管压力表弹簧管压力表属于就地指示型压力表，就地显示压力的大小，不带远程传送显示、调节功能。
弹簧管压力表通过表内的敏感元件--波登管的弹性变形，再通过表内机芯的转换机构将压力形变传导至指针，引起指针转动来显示压力。
弹簧管压力表适用测量无爆炸，不结晶，不凝固，对铜和铜合金无腐蚀作用的液体、气体或蒸汽的压力。
弹簧管压力表的延伸产品有弹簧管耐震压力表，弹簧管膜盒压力表，弹簧管隔膜压力表，不锈钢弹簧管压力表，弹簧管电接点压力表等等。
弹簧管压力表，又可以称作布尔登表，主要用来测量无爆炸，不结晶，不凝固，对铜和铜合金无腐蚀作用的液体、气体或蒸汽的压力。
弹簧管压力表的主要组成部分为一弯成圆弧形的弹簧管，管的横切面为椭圆形。
作为测量元件的弹簧管一端固定起来，并通过接头与被测介质相连；另一端封闭，为自由端。
自由端借连杆与扇形齿轮相连，扇形齿轮又和机心齿轮咬合组成传动放大装置。
弹簧管压力表的延伸产品有弹簧管耐震压力表，弹簧管膜盒压力表，弹簧管隔膜压力表，不锈钢弹簧管压力表，弹簧管电接点压力表等等。
选型：压力表按照使用环境和测量介质的性质选择1 在大气腐蚀性较强、粉尘较多和易喷淋液体等环境恶劣的场合，应根据环境条件，选择合适的外壳材料及防护等级。
2 对一般介质的测量(1)压力在一40kPa- 0 一十40kPa时，宜选用膜盒压力表。
(2 ) 压力在+40kPa以上时，一般选用弹簧管压力表或波纹管压力计。
(3)压力在一100kPa一0一+2400kPa时，应选用压力真空表。
(4)压力在一100kPa一OkPa时，宜选用弹簧管真空表。
3 稀硝酸、醋酸及其它一般腐蚀性介质，应选用耐酸压力表或不锈钢膜片压力表。
4 稀盐酸、盐酸气、重油类及其类似的具有强腐蚀性、含固体颗粒、粘稠液等介质，应选用膜片压力表或隔膜压力表。
其膜片及隔膜的材质，必须根据测量介质的特性选择。
5 结晶、结疤及高粘度等介质，应选用法兰式隔膜压力表。
6 在机械振动较强的场合，应选用耐震压力表或船用压力表。

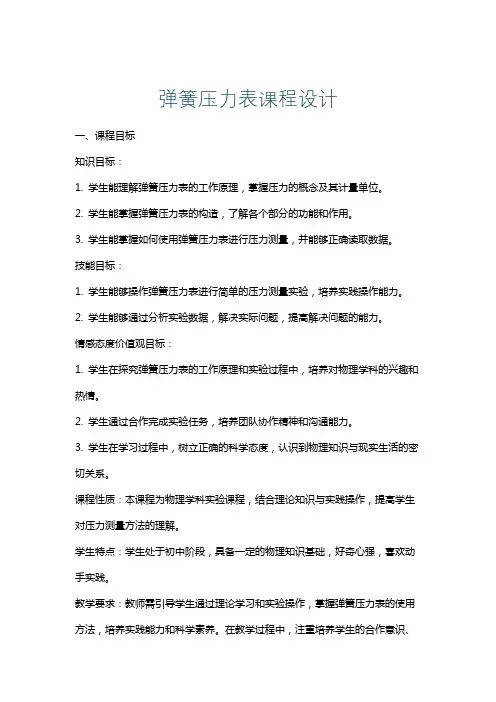

弹簧压力表课程设计一、课程目标知识目标：1. 学生能理解弹簧压力表的工作原理，掌握压力的概念及其计量单位。
2. 学生能掌握弹簧压力表的构造，了解各个部分的功能和作用。
3. 学生能掌握如何使用弹簧压力表进行压力测量，并能够正确读取数据。
技能目标：1. 学生能够操作弹簧压力表进行简单的压力测量实验，培养实践操作能力。
2. 学生能够通过分析实验数据，解决实际问题，提高解决问题的能力。
情感态度价值观目标：1. 学生在探究弹簧压力表的工作原理和实验过程中，培养对物理学科的兴趣和热情。
2. 学生通过合作完成实验任务，培养团队协作精神和沟通能力。
3. 学生在学习过程中，树立正确的科学态度，认识到物理知识与现实生活的密切关系。
课程性质：本课程为物理学科实验课程，结合理论知识与实践操作，提高学生对压力测量方法的理解。
学生特点：学生处于初中阶段，具备一定的物理知识基础，好奇心强，喜欢动手实践。
教学要求：教师需引导学生通过理论学习和实验操作，掌握弹簧压力表的使用方法，培养实践能力和科学素养。
在教学过程中，注重培养学生的合作意识、观察力和分析能力。
通过本课程的学习，使学生在知识与技能、过程与方法、情感态度价值观方面取得具体的学习成果。
二、教学内容1. 弹簧压力表工作原理及构造- 弹簧压力表的基本原理- 弹簧压力表的构造及各部分功能- 压力的概念及其计量单位2. 弹簧压力表的使用方法- 弹簧压力表的校零与调整- 压力测量的操作步骤- 数据读取与记录方法3. 实验操作与数据处理- 设计简单的压力测量实验- 实验操作规范与注意事项- 数据分析及问题解决4. 应用实例与拓展- 弹簧压力表在生活中的应用- 压力测量技术的发展与展望教学内容依据课程目标进行选择和组织，注重科学性和系统性。
参考教材相关章节，制定以下教学大纲：第1课时：弹簧压力表工作原理及构造第2课时：弹簧压力表的使用方法第3课时：实验操作与数据处理第4课时：应用实例与拓展在教学过程中，教师需关注学生对教学内容的掌握情况，合理安排教学进度，确保学生在理论知识与实践操作方面取得良好的学习成果。

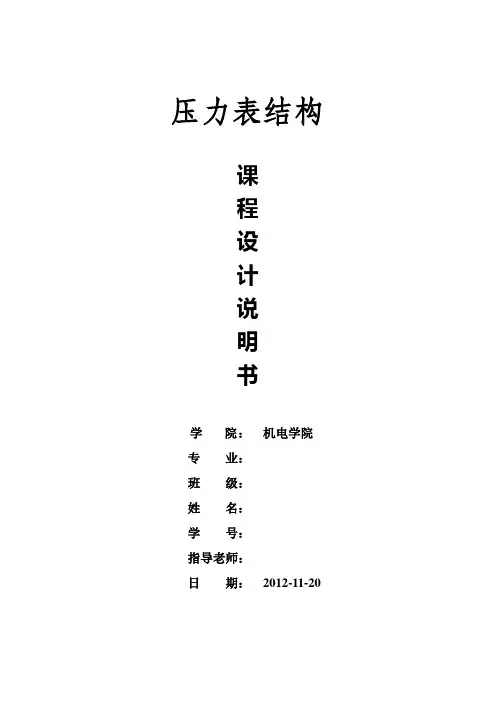

压力表结构课程设计说明书学院：机电学院专业：班级：姓名：学号：指导老师：日期：2012-11-20压力表的结构设计摘要：首先通过对压力表的了解，明确此次课程设计的目的与设计要求，分析压力表的工作原理，选取弹簧管作为压力敏感元件，之后确立压力表的基本结构，合理地确定各具体的零部件（传动放大部分、示数部分、辅助部分）。
结合资料对各零件参数、材料进行设计与选取，并对其相关的设计进行计算，最终得出一个比较完善的压力表关键词：压力表结构设计弹簧管目录第一章、压力表设计概述51.1设计题目5 1.2设计目的5 1.3技术要求5第二章、压力表介绍62.1压力表概述6 2.1.1压力表简介6 2.1.2压力表的主要组成7 2.1.3基本构造7 2.1.4主要工作原理8 2.1.5压力表工作原理框图9第三章、压力表的设计计算过程103.1弹簧管10 3.1.1原理10 3.1.2末端位移计算11 3.1.3弹簧管参数选择与计算11 3.2曲柄滑块机构13 3.2.1曲柄最大转角αG－工作转角14 3.2.2ε、λ的选择143.2.3确定α0、αK(初始角、终止角)14 3.2.4计算曲柄长度A 15 3.3齿轮传动机构15 3.3.1初定齿轮中心距A15 3.3.2选定标准中心距A16 3.3.3计算齿轮参数16 3.3.4修正连杆长度B 16 3.3.5扇形齿轮扇形角17 3.4原理误差：17 3.5游丝设计18 3.5.1M FZ的计算19 3.5.2M MIN的计算20 3.5.3几何尺寸计算21第四章、课程设计总结23附：ProE生成效果图24参考资料25第一章、压力表设计概述1.1设计题目压力表的结构设计1.2设计目的1．巩固、实践课堂讲过的知识课程设计的任务：课程设计就是把学过的知识应用到机械仪表的设计中，培养从整体上分析问题、解决问题的能力。
并进一步加深对学过的知识的理解、巩固。
2．掌握正确的设计思想通过课程设计掌握仪表的设计思路，机械产品设计。
弹簧式压力表
一、压力表的结构与原理
锅炉上普遍使用的是弹簧管式压力表，主要由弹簧弯管、连杆、扇形齿轮、小齿轮、中心轴、指针、表盘等构件组成，如图所示。
弹簧弯管是由金属管(无缝铜管或无缝钢管)制成的。
管子截面呈扁圆形或椭圆形，它的一端是封闭的自由端，与杠杆连接。
杠杆的另一端连接扇形齿轮，扇形齿轮又与中心轴上的小齿轮相啮合，压力表的指针固定在中心轴上。
当弹簧弯管受到介质压力的作用时，它的截面有变成圆形的趋势，迫使弹簧弯管逐渐伸直，从而使弹簧弯管的自由端向上翘起。
压力越高，自由端向上翘起的幅度越大。
这一动作经过杠杆、扇形齿轮、小齿轮的传动，使指针偏转一个角度，在刻度盘上指示出压力高低。
当被测介质压力降低时，弹簧管要恢复原状，指针退回到相应刻度处。
在燃油(气)锅炉上还有一种使用较多的是电接点压力表。
电接点压力表是在普通弹簧管压力表上加装一套高低限电接点装置构成的。
它不但能随时测量介质压力变化情况，而且还能将被测介质保持在一定压力范围内，当被测压力超过这一范围时，能自动发出报警信号。
电接点压力表也可带继电器及接触器的电气线路，获得自动控制信号，通过控制机构，使被测介质的压力自动保持在上下限给定值的范围内。
三、压力表精度
弹簧管式压力表的精度等级，是以允许误差占压力表量程的百分率来表示的，一般分为、1、、2、、3、4七个等级(锅炉上不用3级和4级)，数值越小，其精度越高。
例如，表盘量程0～，精度级的压力表，它的指针所示压力值与被测介质的实际压力值之间的允许误差，不得超过上
<
×％=±；当压力表指示压力为时，实际气压在～ 5MPa之间。
-。
篇一：压力表说明书弹簧式压力表一、压力表的结构与原理锅炉上普遍使用的是弹簧管式压力表，主要由弹簧弯管、连杆、扇形齿轮、小齿轮、中心轴、指针、表盘等构件组成，如图所示。
弹簧弯管是由金属管(无缝铜管或无缝钢管)制成的。
管子截面呈扁圆形或椭圆形，它的一端是封闭的自由端，与杠杆连接。
杠杆的另一端连接扇形齿轮，扇形齿轮又与中心轴上的小齿轮相啮合，压力表的指针固定在中心轴上。
当弹簧弯管受到介质压力的作用时，它的截面有变成圆形的趋势，迫使弹簧弯管逐渐伸直，从而使弹簧弯管的自由端向上翘起。
压力越高，自由端向上翘起的幅度越大。
这一动作经过杠杆、扇形齿轮、小齿轮的传动，使指针偏转一个角度，在刻度盘上指示出压力高低。
当被测介质压力降低时，弹簧管要恢复原状，指针退回到相应刻度处。
在燃油(气)锅炉上还有一种使用较多的是电接点压力表。
电接点压力表是在普通弹簧管压力表上加装一套高低限电接点装置构成的。
它不但能随时测量介质压力变化情况，而且还能将被测介质保持在一定压力范围内，当被测压力超过这一范围时，能自动发出报警信号。
电接点压力表也可带继电器及接触器的电气线路，获得自动控制信号，通过控制机构，使被测介质的压力自动保持在上下限给定值的范围内。
三、压力表精度弹簧管式压力表的精度等级，是以允许误差占压力表量程的百分率来表示的，一般分为0.5、1、1.5、2、2.5、3、4七个等级(锅炉上不用3级和4级)，数值越小，其精度越高。
例如，表盘量程0～2.5mp，精度2.5级的压力表，它的指针所示压力值与被测介质的实际压力值之间的允许误差，不得超过上 2.5mpa ×2.5％=±0.0625mpa；当压力表指示压力为0.8mpa时，实际气压在0.7375～0.862 5mpa之间。
篇二：压力表的结构图与说明压力表的结构图与说明压力表的设置原理为什么压力表要这样设置。
事实上是基于这样一个原理：压力表通过表内的敏感元件(波登管、膜盒、波纹管)的弹性形变，再由表内机芯的转换机构将压力形变传导至指针，引起指针转动来显示压力。
