弹簧管式压力表使用方法及注意事项1. 弹簧管式压力表的概述弹簧管式压力表是一种常用的测量和监测压力的工具，它由弹簧、管道和指针组成。

它的工作原理是通过弹簧的伸缩变化来反映被测介质的压力，并通过指针指示器显示出来。

2. 使用方法以下是使用弹簧管式压力表的步骤：步骤1：选择合适的弹簧管式压力表根据被测介质的性质、工作温度和压力范围来选择合适的弹簧管式压力表。

确保所选压力表能够满足实际需求。

步骤2：安装弹簧管式压力表将弹簧管式压力表与被测介质连接起来，确保连接处密封可靠。

在安装过程中，需要注意以下几点： - 确保连接处无泄漏，可以使用密封胶或垫片来增加密封效果。

- 确保连接处无杂质，避免对弹簧管式压力表造成损坏或误差。

步骤3：调整零点在使用弹簧管式压力表之前，需要进行零点调整。

具体操作方法如下： 1. 将弹簧管式压力表放置在无压状态下，确保指针指向刻度零点。

2. 如果指针未指向零点，则可以通过调节调零螺钉来进行微调，直到指针准确指向零点为止。

步骤4：读取压力数值当被测介质施加压力时，弹簧会发生伸缩变化，指针也会相应移动。

通过读取指针所指位置的刻度值，即可得到被测介质的压力数值。

步骤5：记录和维护使用弹簧管式压力表后，需要及时记录测量结果，并进行维护保养。

以下是一些注意事项： - 定期检查和校准弹簧管式压力表，确保其准确性和可靠性。

- 避免过高或过低的压力对弹簧管式压力表造成损坏。

- 避免强烈震动和冲击，以免影响弹簧管式压力表的测量精度。

- 避免弹簧管式压力表长时间暴露在高温或腐蚀性介质中，以免影响其使用寿命。

3. 注意事项在使用弹簧管式压力表时，需要注意以下事项：注意事项1：安全操作•在使用过程中，应遵循相关安全操作规程，确保人身安全和设备完整。

•在测量高压介质时，需要采取相应的防护措施，避免意外发生。

注意事项2：正确存放和携带•弹簧管式压力表在存放和携带时，应保持干燥清洁，并避免受到外界冲击和挤压。

压力表工作原理简单说明
压力表是一种用来测量液体或气体压力的仪器，它可以将压力
转换为机械位移或电信号输出，从而实现对压力的测量和监控。

压
力表的工作原理主要基于弹簧、膜片、电阻应变片等原理。

1. 弹簧式压力表工作原理
弹簧式压力表是最常见的一种压力表，它的工作原理基于弹簧
的力学特性。

当被测压力作用在弹簧上时，弹簧会产生弹性变形，
这种变形会被传递到指针或传感器上，从而实现对压力的测量。

弹
簧式压力表的测量范围一般较小，适用于一般工业场合的压力测量。

2. 膜片式压力表工作原理
膜片式压力表的工作原理是基于薄膜的弹性变形特性。

当被测
压力作用在薄膜上时，薄膜会产生弹性变形，这种变形会被传递到
传感器上，从而实现对压力的测量。

膜片式压力表的测量范围较大，适用于对压力测量精度要求较高的场合。

3. 电阻应变片式压力表工作原理
电阻应变片式压力表的工作原理是基于电阻应变片的电阻值随
受力变化而产生微小变化的特性。

当被测压力作用在电阻应变片上时，电阻值会发生微小变化，这种变化会被测量电路检测到，并转
换为相应的电信号输出。

电阻应变片式压力表的测量范围较大，适
用于对压力测量精度和稳定性要求较高的场合。

总的来说，不同类型的压力表在测量原理上有所不同，但它们
都是通过测量受力元件的变形或电阻值的变化来实现对压力的测量。

压力表在工业生产、化工、石油、航空航天等领域都有广泛的应用，对于保障设备安全运行和产品质量具有重要作用。

弹簧管压力表弹簧管压力表属于就地指示型压力表，就地显示压力的大小，不带远程传送显示、调节功能。

弹簧管压力表通过表内的敏感元件--波登管的弹性变形，再通过表内机芯的转换机构将压力形变传导至指针，引起指针转动来显示压力。

弹簧管压力表适用测量无爆炸，不结晶，不凝固，对铜和铜合金无腐蚀作用的液体、气体或蒸汽的压力。

弹簧管压力表的延伸产品有弹簧管耐震压力表，弹簧管膜盒压力表，弹簧管隔膜压力表，不锈钢弹簧管压力表，弹簧管电接点压力表等等。

弹簧管压力表，又可以称作布尔登表，主要用来测量无爆炸，不结晶，不凝固，对铜和铜合金无腐蚀作用的液体、气体或蒸汽的压力。

弹簧管压力表的主要组成部分为一弯成圆弧形的弹簧管，管的横切面为椭圆形。

作为测量元件的弹簧管一端固定起来，并通过接头与被测介质相连；另一端封闭，为自由端。

自由端借连杆与扇形齿轮相连，扇形齿轮又和机心齿轮咬合组成传动放大装置。

弹簧管压力表的延伸产品有弹簧管耐震压力表，弹簧管膜盒压力表，弹簧管隔膜压力表，不锈钢弹簧管压力表，弹簧管电接点压力表等等。

选型：压力表按照使用环境和测量介质的性质选择1 在大气腐蚀性较强、粉尘较多和易喷淋液体等环境恶劣的场合，应根据环境条件，选择合适的外壳材料及防护等级。

2 对一般介质的测量(1)压力在一40kPa- 0 一十40kPa时，宜选用膜盒压力表。

(2 ) 压力在+40kPa以上时，一般选用弹簧管压力表或波纹管压力计。

(3)压力在一100kPa一0一+2400kPa时，应选用压力真空表。

(4)压力在一100kPa一OkPa时，宜选用弹簧管真空表。

3 稀硝酸、醋酸及其它一般腐蚀性介质，应选用耐酸压力表或不锈钢膜片压力表。

4 稀盐酸、盐酸气、重油类及其类似的具有强腐蚀性、含固体颗粒、粘稠液等介质，应选用膜片压力表或隔膜压力表。

其膜片及隔膜的材质，必须根据测量介质的特性选择。

5 结晶、结疤及高粘度等介质，应选用法兰式隔膜压力表。

6 在机械振动较强的场合，应选用耐震压力表或船用压力表。

弹簧管式压力表基础知识1.弹簧管式压力表结构原理是什么？弹簧管式压力表由测量系统（包括接头、弹簧管、传动机构等）、指示部分（指针、表盘）和外壳部分（包括表壳、罩圈和表玻璃）等组成。

仪表有较好的密封性，并设有检封装置，能保护其内部测量机构免受机械损伤和污秽侵蚀。

原理：在被测介质压力的作用下，迫使弹簧管的末端产生相应的弹性变形——位移，借助于拉杆通过齿轮传动机构传动并放大。

由固定于齿轮轴上的指针，逐渐将被测压力在分度盘指示出来。

2.弹簧管式压力表是利用胡克定律制成的，那么何谓胡克定律？在弹性限度内，弹性体的弹力和弹性体的形变量成正比，f=—k*△x式中：f——弹力；K——弹性体的倔强系数；△x——弹性体的形变量；负号——表示弹力的方向与形变量的方向相反，这种规律称为胡克定律。

3.试用公式说明弹簧管灵敏度的确定方法及提高灵敏度的主要措施？弹簧管灵敏度的高低，是用弹簧管的最大工作压力在该压力作用下，所产生的弹簧管自由端的总位移量比值来确定的，它表征了弹簧管自由端在单位压力作用下的位移量，即：λ=S/（Pmax）式中：λ——弹簧管灵敏度；S——弹簧管自由端的总位移量；Pmax——弹簧管最大的工作压力。

实践证明：弹簧管的灵敏度，主要取决于弹簧管的尺寸，它随管子直径和截面两轴比的增加而增加，并随着管壁的厚度的增加而降低，因此，要获得高灵敏度，必须采用薄壁材料的大直径管子，并将其尽量压制得扁平些。

4.弹簧管式压力表为什么要在测量上限处进行耐压检定？其耐压检定的时间是怎么规定的？弹簧管式压力仪表的准确度的高低，在其灵敏度确定以后，从本质上讲主要取决于弹性敏感元件在压力或疏空作用下，所产生的弹性后效、弹性迟滞、以及残余变形量大小（即仪表来回差），而这些弹性敏感元件的主要特性只有在其极限工作压力（或疏空）下工作一段时间，才能最充分体现出来同时也可借此检验弹性敏感元件的渗漏情况。

因此，弹性压力仪表必须在测量上限处进行耐压检定，根据国家检定规程规定耐压时间为3分钟。

弹簧管式压力表的工作原理及检定作者：李法武来源：《科学家》2017年第17期摘要压力表是工业生产中应用最为广泛的仪表，它的使用保证了工业生产过程的效率提高，减少了生产过程中安全事故的发生。

为了保证压力表测量的准确性，压力表必须按照捡定规程进行定期检定。

本文对压力表的工作原理及检定进行了进一步的分析。

关键词压力表工作原理；压力表构造；检定中图分类号 TH7 文献标识码 A 文章编号 2095-6363（2017）17-0158-01弹簧管式压力表是用弹簧管感受压力的压力仪表。

它在工程上有着广泛的应用，也是科研和国防建设中广泛使用的一种压力计量仪表。

它的特点是结构简单，维护方便，测量范围宽，稳定性能满足工程需要，价格便宜，安全可靠，体积小以及指示清楚等。

1 弹簧管式压力表的工作原理在我国现有的压力表生产中，为了便于生产、管理和使用上的方便，分别对测量范围和测量准确度各自规定了相应的系列。

测量范围：（0-1）MPa、（0-1.6）MPa、（0-2.5）MPa、（0-4）MPa、（0-6）MPa、（0-25）MPa、（0-60）MPa、（0-100）MPa等。

测量准确度：1）一般压力表1级、1.6级、2.5级、4级。

2）精密压力表0.06级、0.1级、0.16级、0.25级、0.4级、0.6级。

1.1 弹簧管压力表的构造1）弹簧管：它的形状是弯圆成弧形。

通常为椭圆形状的横截面的无心管子。

它的一端是连接在表体的管座上焊接一体的，而且和被测压力的介质相互通联，管子的另外一面是密封的自由端，在压力的作用下，该管的自由端发生移动，在固定的界限里，移动指数与该测量的压力出现线性关系。

2）传动系统：又可以叫做机芯，机芯的构造是由扇形与中心两个齿轮、游丝和上夹板和下夹板以及支柱等零部件组成的。

传动系统起到的作用是放大弹簧管自由端的略小移动，并将其转变为压力表指针的圆状扭转、移动。

3）指示系统：它是由指针、刻度盘构成的，主要是将指针的转动经过刻度盘的分度指示显示该仪表的被测压力值。

弹簧管压力表弹簧管压力表的测量范围极广，品种规格繁多，出了普通的弹簧管压力表外，还有耐腐蚀的氨用压力表和禁油的氧用压力表。

不同的压力表的承压的部件的材料是不同的。

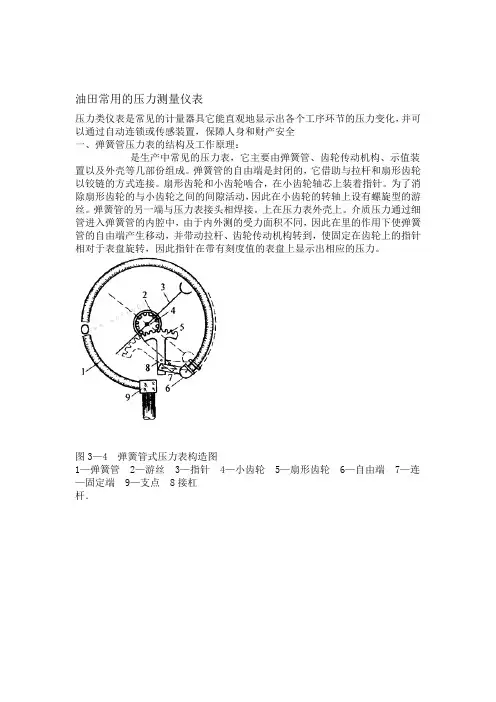

一、弹簧管压力表的结构及工作原理弹簧管压力表主要是由一端面封闭(称为自由端)并弯曲为圆弧形的扁圆或者是椭圆的特殊成型管和一组放大机构（包括拉杆、扇形齿轮、中心齿轮）简称为机芯以及指示结构（指针、面板上的标尺）和游丝、外壳组成。

压力由固定端输入时，自由端会产生一定的直线位移，再通过连杆和扇形齿轮进行角位移转换，由指针在指示盘上指示出相应的压力值，因为这个位移和是有一定的比例关系，所以指示盘的刻度是均匀的。

另外游丝的作用就是克服因扇形齿轮和中心齿轮间的间隙而产生的仪表的变差。

改变调整螺钉的位置也就是改变传动机构的放大系数，可以实现压力表的量程的调整。

其次是弹簧管的材料因测量的介质的性质和被测压力的大小而不同，一般是当P≥20Mpa 时，采用不锈钢或者合金钢。

当＜20Mpa时，采用磷青铜材料。

考虑压力是一方面，还要考虑被测介质的化学性质，根据不同的介质选择不同材质的压力表。

二、弹簧管压力表的分类1.根据弹簧管的数量可分为单圈弹簧管压力表和多圈弹簧管压力表。

多圈弹簧管压力表也称螺旋管压力表，常做为自动记录型仪表，它的测量范围为最大16Mpa，而且灵敏度比单圈弹簧管压力表的要高。

此种仪表也可制作成远传指示型的，精度可达1.5级。

2.根据压力测量的范围的大小可以分为压力表、真空表、压力真空表。

3.根据被测介质的不同可以分为普通压力表（Y）、氨用压力表（YA）、氧气压力表（YO）、氢气压力表（YQ）、耐酸压力表（YTS）、乙炔表、氯压力表、其他可燃性压力表、惰性气体压力表。

4.根据安装方式的不同可以分为轴向和径向。

5.根据用途的不同压力表可以分为就地指示压力表、远传压力表、电接点压力表。

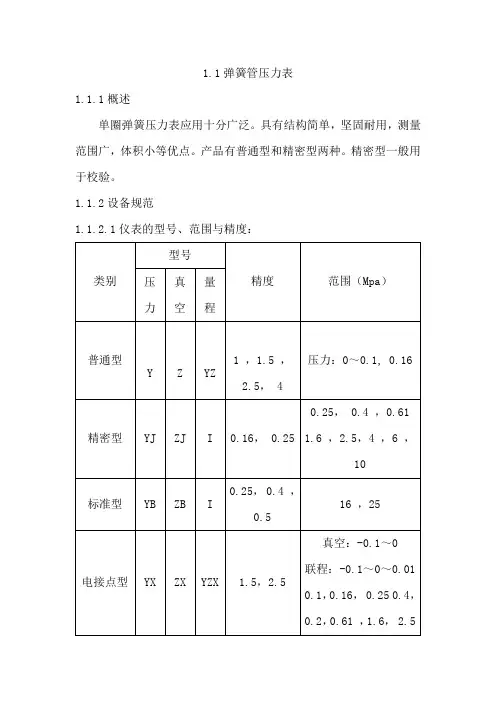

6.根据精度等级可分为一级标准压力表（0.005、0.02、0.05）二级标准压力表（0.1/0.2/0.35、、0.5）和一般工业用压力表（1.0、1.5、1.6、2.5、4.0）三、弹簧管压力表的校验1性能要求1.3 回程误差;在测量范围内，回程误差不应大于表中规定的允许误差的绝对值。

压力表工作原理压力表是一种用于测量介质压力的仪器，广泛应用于工业生产、化工、石油、天然气、水处理等领域。

它的工作原理是基于弹簧力学和压力传感器技术，通过测量介质对弹簧或传感器的压力来确定介质的压力大小。

下面我们将详细介绍压力表的工作原理。

1. 弹簧力学原理许多压力表使用弹簧作为测量元件。

当介质对弹簧施加压力时，弹簧产生形变，形变的大小和介质压力成正比。

通过测量弹簧的形变量，可以确定介质的压力大小。

弹簧的形变量可以通过机械或电子装置转换成压力表的读数。

2. 压力传感器原理另一种常见的压力表工作原理是基于压力传感器技术。

压力传感器是一种能够将压力信号转换成电信号的装置。

当介质对压力传感器施加压力时，传感器产生电信号，信号的大小和介质压力成正比。

通过测量电信号的大小，可以确定介质的压力大小。

压力传感器的电信号可以通过电子装置转换成压力表的读数。

3. 工作原理总结综上所述，压力表的工作原理可以分为两种：一种是基于弹簧力学原理，通过测量弹簧的形变量来确定介质的压力大小；另一种是基于压力传感器原理，通过测量压力传感器产生的电信号来确定介质的压力大小。

无论是弹簧力学原理还是压力传感器原理，都是通过介质对测量元件施加压力来实现压力测量的。

4. 应用范围压力表广泛应用于工业生产、化工、石油、天然气、水处理等领域。

它可以用于测量气体、液体、蒸汽等介质的压力，可以在不同的温度、压力条件下工作。

压力表的工作原理稳定可靠，测量精度高，因此受到了广泛的应用。

总之，压力表的工作原理是基于弹簧力学和压力传感器技术，通过介质对测量元件施加压力来实现压力测量。

压力表在工业生产、化工、石油、天然气、水处理等领域有着重要的应用价值，对于保障生产安全和质量具有重要意义。
