压力表培训知识

仪表知识基础培训内容仪表就像人的脸面，是各种设备、系统的形象担当。

你看那些复杂的仪器仪表，就像一群性格各异的小伙伴，每个都有自己独特的脾气和功能。

先说说压力表吧，这压力表就像是设备的血压计。

它时刻监测着压力的高低，要是压力过高或者过低，就像是人的血压不正常一样，设备可就要闹脾气啦。

比如说在一个液压系统里，压力表就是那个默默站岗的小卫士，一旦压力偏离正常范围，就像卫士拉响警报，告诉我们：“嘿，主人，这里有点不对劲啦，快看看！”温度表呢，就如同设备的体温计。

不管是炙热的熔炉还是冰冷的制冷机，温度表都得精确地测量温度。

想象一下，在一个大工厂里，温度表像一个小小的温度计精灵，在各种管道和容器间穿梭，确保热度和冷度都在合适的范围。

要是温度失控，那可就像人发烧烧糊涂了一样，设备也会出大问题的。

流量计就像是设备的食量测量器。

它统计着各种流体的流量，不管是水还是油，就像在看设备到底吃了多少东西。

如果流量计不准，那就好比一个人不知道自己吃了多少，是会撑坏或者饿坏的。

它得精确地告诉我们流体在管道里是欢快地奔腾还是有气无力地流淌。

液位计就像设备的水位探测器，就像是一个聪明的小眼睛，盯着容器里液体的高低。

这就像你看水杯里还有多少水一样，只不过液位计看的是大型容器。

要是液位计出错，那可能就像你以为水杯还有半杯，其实已经空了，会造成很多麻烦的。

仪表的精度可是非常重要的，就像厨师做菜放盐的精准度。

放多了，菜咸得没法吃，就像仪表精度不够，设备的运行数据就全乱套了。

而那些高精度的仪表，就像神射手，每次都能准确地命中目标数值。

仪表的安装位置也很有讲究，就像人睡觉的姿势一样。

放错位置就像人睡觉姿势不对，会腰酸背痛。

仪表如果安装在不合适的地方，可能就会测不准，就像人在摇晃的船上看东西，怎么都看不清准确的样子。

仪表的维护更是必不可少，就像人要定期洗澡、刷牙保持健康一样。

给仪表擦擦灰、校校准，这样它才能一直精神抖擞地工作，要是长时间不管它，它就会像被遗忘在角落的玩具，变得破破烂烂，测出来的数据也不可靠了。

压力表培训内容一、学习目的1、知道什么是压力表、压力表的应用原理及组成；2、了解压力表的大致分类；3、懂得压力表的检定方法。

二、学习内容1、压力表就是以弹性元件为敏感元件，测量并指示高于环境压力的仪表。

压力表是通过表内的敏感元件（波登管、膜合、波纹管）弹性形变，再由表内机芯的齿轮传动机构将压力形变的传导至指针，引起指针转动在刻度盘上来显示压力值。

压力表是由弹簧管、齿轮传动机构、拉杆、指针和刻度盘组成。

如右图为弹簧管式压力表（图1）所示：图1 弹簧管压力表的构造2、压力表的分类2.1 压力表按其指示压力的基准不同，分为一般压力表、绝对压力表、差压表。

2.2 根据测量压力的原理，可分为：（1）、静重式压力表，包括液柱式压力表和活塞式压力表（2）、弹性式压力表，包括弹簧式压力表、膜片式压力表、膜合式压力表和波纹管式压力表（3）、电远传式压力表，包括各种压力变送器（如位移式和力平衡式等，按其信号转换方式可分为电阻式、电感式、电容式和频率式）。

2.3 压力表按其测量范围，分为真空表、压力真空表、微压表、低压表、中压表及高压表。

我公司所使用压力表主要有：氨压力表、不锈钢耐震压力表、远传压力变送器等。

3、压力表校验规程压力表的检定步骤如下四大步骤：1）外观检查1.1 压力表零部件装配应牢固，无松动现象。

1.2 新制造的压力表应均匀光滑、无明显剥脱现象1.3 压力表应有安全孔，安全孔上应有防尘装置（不准被测介质溢出表外的压力表除外）1.4 压力表分度盘上应有如下标志，制造单位或商标；产品名称；计量单位和数字计量器具制造许可证标志和编号，真空表应有“一”或“负”字，准确度登记，出厂编号。

1.5 读数部分，表玻璃应无色透明，不应有妨碍读数的缺陷，分度盘应平整光洁，各标示清晰可见。

1.6 指针指示端应覆盖最短分度线长度的1/3~2/3，指针指示端的宽度应不大于分度线的宽度。

1.7 准确度等级为1、1.6、2.5、4MPa。

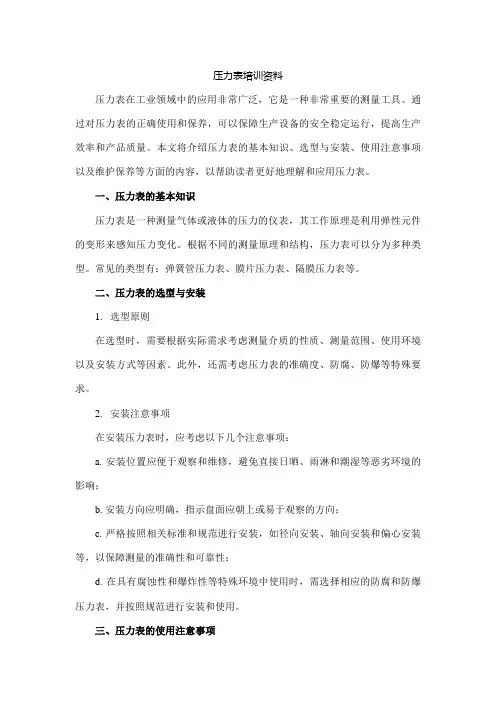

压力表培训资料压力表在工业领域中的应用非常广泛，它是一种非常重要的测量工具。

通过对压力表的正确使用和保养，可以保障生产设备的安全稳定运行，提高生产效率和产品质量。

本文将介绍压力表的基本知识、选型与安装、使用注意事项以及维护保养等方面的内容，以帮助读者更好地理解和应用压力表。

一、压力表的基本知识压力表是一种测量气体或液体的压力的仪表，其工作原理是利用弹性元件的变形来感知压力变化。

根据不同的测量原理和结构，压力表可以分为多种类型。

常见的类型有：弹簧管压力表、膜片压力表、隔膜压力表等。

二、压力表的选型与安装1.选型原则在选型时，需要根据实际需求考虑测量介质的性质、测量范围、使用环境以及安装方式等因素。

此外，还需考虑压力表的准确度、防腐、防爆等特殊要求。

2.安装注意事项在安装压力表时，应考虑以下几个注意事项：a. 安装位置应便于观察和维修，避免直接日晒、雨淋和潮湿等恶劣环境的影响；b. 安装方向应明确，指示盘面应朝上或易于观察的方向；c. 严格按照相关标准和规范进行安装，如径向安装、轴向安装和偏心安装等，以保障测量的准确性和可靠性；d. 在具有腐蚀性和爆炸性等特殊环境中使用时，需选择相应的防腐和防爆压力表，并按照规范进行安装和使用。

三、压力表的使用注意事项在使用过程中，操作人员应关注以下问题：1.使用前应检查压力表的外观和附件是否完好无损，确保没有明显的机械损伤和锈蚀等问题；2.使用时应保证压力表的连接部分密封良好，防止泄漏和污染；3.在使用过程中，应定期对压力表进行检查和维护，包括清洗、校准和更换损坏的部件；4.当压力表出现异常情况（如指针不动、指示值异常等）时，应及时进行处理或更换；5.操作人员应不断提高自己的技能水平，了解和掌握相关知识和技能，确保能够正确使用和维护压力表。

同时，企业也应加强员工培训和安全教育，提高操作人员的安全意识和责任心。

四、压力表的维护与保养为了保持压力表的准确性和可靠性，需要进行定期的维护保养。

仪表知识基础培训内容仪表啊，就像是人的第二张脸。

你想啊，如果人没有好看的脸蛋，可能就没那么吸引人，同样的，如果设备没有合适的仪表，那就是个傻大个，啥都不会说，啥都不会表达。

先说说压力表吧。

这压力表就像是设备的血压计。

设备在那运行着，就像人在生活中活动，血压得正常才行。

压力表的指针就像个小指挥棒，指到哪儿，就告诉你设备的压力到哪儿了。

要是指针像个醉汉似的乱晃悠，那可不得了，就如同人血压忽高忽低要生病一样，设备可能也快出毛病啦。

温度表呢，它简直是设备的体温计。

设备工作的时候，温度合适了才能欢腾地运行。

温度表就像个冷静的小医生，默默地看着设备的“体温”。

要是温度过高，那设备就像人发烧一样，晕乎乎的，效率也会大打折扣。

流量计就有趣了，它像是设备的小管家，计算着各种流体的流量。

这流体在管道里流动，就像人群在马路上穿梭。

流量计得精确地知道有多少“人”过去了，要是它出了错，那就好比马路上的交警数错了车流量，那可就乱套喽。

液位计也很神奇。

它就像设备的水杯刻度。

你看水杯，知道水到哪儿了，液位计就是告诉我们设备里的液体到啥高度了。

要是液位计不准确，就像你以为水杯里还有半杯水，其实快没水了，设备可能就会干巴巴地空转啦。

仪表的精度也特别重要。

这精度就如同厨师做菜放盐的精准度。

盐放多放少一点，菜的味道就变了。

仪表精度差一点，设备的运行状态可能就判断错了，那可就是大问题。

再看看仪表的安装位置。

这就好比人睡觉的姿势，得找个合适的地方。

安装错了位置，就像人睡觉头朝下脚朝上，肯定不舒服，仪表也不能好好工作啦。

仪表的维护也是门大学问。

它就像照顾小宠物一样，得定期给它检查、擦擦灰、看看有没有毛病。

要是不管它，它就会像被主人遗忘的小可怜，说不定啥时候就闹脾气不工作了。

还有仪表的读数，这读数就像密码一样。

你得会正确解读，要是读错了，就像开错了密码锁，后果可能很严重呢。

不同类型的仪表之间还得相互配合。

就像一群小伙伴一起玩游戏，大家各司其职，互相配合，这样设备这个大游戏才能顺利地玩下去。

仪表培训内容一、仪表基础知识1、仪表常用单词注释2、仪表常用缩写字母注释3、仪表常用符号说明二、压力仪表1、压力的概念2、压力的单位3、压力表4、压力开关5、压力变送器三、温度仪表1、温度的概念2、膨胀式温度计3、温度开关4、温度变送器四、流量仪表1、流量的概念2、节流孔板式流量计3、容积式流量计4、电磁流量计5、质量流量计五、现场调节仪表1、现场调节仪表组成及自动调节回路2、自力式压力调节器3、比例、积分、微分调节器4、调节阀5、阀门定位器六、井口控制盘1、井口控制盘功能2、井口控制盘控制原理3、井口控制盘控制方式4、井口控制盘控制逻辑5、井上、井下安全阀一、仪表基础知识1、仪表常用单词注释INSTRUMENT 仪表AUTOMATIC CONTROL SYSTEM 自动控制系统 CONTROL LOOP 控制网络 TAG NUMBER 标称编号 ELECTRICAL 电动的PNEUMATIC 气动的CONTROL PANEL 控制面板 MEASURE 测量INPUT/OUTPUT 输入/输出 CONTROLLER 调节器CONVERTER 转换器TRANSMITTER 变送器POSITIONER 定位器 REGULATOR 定值器CONTROL VALVE 调节阀SENSOR 检测元件 PUSH BOTTON 按钮FIRE PANEL 火灾盘 SWITCH 开关SIGNAL 信号SOLENOID VALVE 电磁阀SPRING 弹簧PISTON 活塞VENT 通气孔DETECTOR 检测器AMPLIFIER 放大器PIPE 铁管TUBE 气管POINTER 指针SET POINT 设定值ERROR 偏差ANALOG SIGNAL 模拟信号DIGITAL SIGNAL 数字信号PROPORTIONAL BAND 比例带INTEGRATE 积分DERIVATE 微分2、仪表常用缩写字母注释TEMPERATURE WELL TW 温井TEMPERATURE INDICATOR TI 温度显示器TEMPERATURE TRANSMITTER TT 温度变送器TEMP INDICATING CONTROLLER TIC 温度显示控制 TEMP CONTROL VALVE TCV 温度控制阀TEMP SWITCH HIGH HIGH TSHH 温度高高开关 TEMP SWITCH LOW LOW TSLL 温度低低开关TEMP ALARM HIGH HIGH TAHH 温度高高报警TEMP ALARM LOW LOW TALL 温度低低报警PRESSURE INDICATOR PI 压力显示PRESSURE TRANSMITTER PT 压力变送器PRESSURE INDICATING CONTROLLER PIC 压力显示控制器 PRESSURE CONTROL VALVE PCV 压力控制阀PRESSURE SWITCH HIGH/LOW PSH/L 压力高低开关PRESSURE ALARM HIGH/LOW PAH/L 压力高低报警PRESSURE SWITCH HH/LL PSHH/LL 压力高高低低开关 PRESSURE ALAEM HH/LL PAHH/LL 压力高高低低报警 PRESSURE DIF SWICH HIGH PDSH 差压高PRESSURE DIF SWICH LOW PDSL 差压低PRESSURE DIF ALARM LOW PDAL 差压低警LEVEL INDICATOR LI 液位显示LEVEL GLASS TUBE LG 液位玻璃管LEVEL TRANSMITTER LT 液位变送器LEVEL INDICATING CONTROLLER LIC 液位显示控制器 LEVEL CONTROL VALVE LCV 液位控制阀LEVEL SWITCH HIGH/IOW LSH/L 液位高低开关 LEVEL ALARM HIGH/IOW LAH/L 液位高低报警LEVEL SWITCH HH/LL LSHH/LL 液位高高低低开关 LEVEL ALARM HH/LL LAHH/LL 液位高高低低报警FLOW INDICATOR FI 流量显示变送器 FLOW TRANSMITTER FT 流量变送器FLOW INDICATING CONTROLLER FIC 流量显示控制器 FLOW CONTROL VALVE FCV 流量控制阀PRESSURE SAFETY VALVE PSV 压力安全阀SHUT DOWN VALVE SDV 关断阀EMERGENCY SHUT DOWN ESD 紧急关断MANMUL FIRE STATION MFS 火灾手动站PROGRAMA. LOGICAL CONTROLLER PLC 可编程逻辑控制器3、仪表常用符号说明MAJOR FLOW LINE 主管线PNEUMATIC SIGNAL 气信号ELECTRICAL SIGNAL 电信号CAPILLARY TUBING 毛细管HYDRAULIC SIGNAL 液压信号GATE VALVE 闸阀BALL VALVE 球阀NEEDLE VALVE 针阀CHECK VALVE 单流阀BUTTERFLY VALVE 碟阀BLOWDOWN VALVE 放空阀ANGLE VALVE 角阀CHOKE VALVE 节流阀PRE. RELIEF/SARETY VALVE 安全阀3-WAY 三通阀4-WAY 四通阀CONTROL VALVE 控制阀REGULATOR SELF-CONTROL 自力控制阀REGULATOR DIRECT CONTROL 直接式控制阀CONTROL VALVE WITH MANUAL HAND 手动复位控制阀SOLENOID VALVE 电磁阀LOCAL MOUNTED INSTRUMENT 就地安装仪表PANEL MOUNTED INSTRUMENT 中控房控制盘上(IN CENTRAL CONTROL ROOM) 正面安装的仪表MOUNTED BACK OF PANEL 中控房控制盘上 (IN CENTRAL CONTROL ROOM) 背面安装的仪表PANEL MOUNTED INSTRUMENT 就地控制盘正面安(LOCAL SKID PANEL/LOCAL CONTROL PANEL) 装的仪表MOUNTED BACK OF PANEL 就地盘背面安装 (LOCAL SKID PANEL/LOCAL CONTROL PANEL)STATUS LAMP MOUNTED IN LCP 就地控制盘状态灯STATUS LAMP MOUNTED IN CCR 中控盘状态灯CRT DISPLAY 电脑显示MASS FLOW METER 质量流量计TO SHUTDOWN SYSTEM 到关断系统FROM SHUTDOWN SYSTEM 来自关断系统二、压力仪表1、压力的概念是垂直而均匀地作用在单位面积上的力。
