技术交底-风机盘管安装004汇总

技术交底记录编号08-C2-004表C2-1工程名称交底日期2009年4月20日施工单位分项工程名称通风与空调设备安装交底提要通风与空调设备安装交底内容：一、施工准备（一）作业人员工人进场时必须进行安全三级教育，并对工人进行质量技术再教育，特殊工种必须持证上岗。

（二）材料准备设备安装所使用的主料和辅料的规格、型号应符合设计规定，并具有出厂合格证明书或质量鉴定文件。

1 地脚螺栓通常随设备配套带来，其规格和质量应符合施工图纸或说明书要求。

2 垫铁的规格、型号及安装数量应符合设计及设备安装有关规范的规定。

3橡胶减震垫材质、规格，单位面积承载率，安装的数量和位置应符合设计及设备安装有关规范的规定。

4阻燃密封胶条的性能参数、规格、厚度应满足设计和设备安装说明要求。

5密封胶的粘接强度、固化时间、性能参数（耐酸、耐碱、耐热）应能满足设备安装说明书要求。

6其他辅助材料，如耐热垫片、密封液、硅橡胶、滤料、型钢、垫圈等应符合相应的产品质量标准。

（三）主要机具1测量检验工具: 角尺、钢直尺、钢卷尺、水平尺、水平仪、百分表、千分表、塞尺、线坠、水准仪、经纬仪等。

2工机具：卷扬机、倒链、冲击电钻、汽车吊、手电钻、扳手、风铲、麻绳、滑车、钢丝绳、卡环、钢丝审核人交底人接受交底人一、本表由施工单位填写，交底单位与同意单位各存一份。

二、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。

技术交底记录编号08-C2-004表C2-1工程名称交底日期2009年4月20日施工单位分项工程名称通风与空调设备安装交底提要通风与空调设备安装交底内容：施工进度详见施工总进度计划。

三、施工工艺1 通风机的安装1）工艺流程：基础验收→开箱检查→搬运→清洗→就位、找平、找正→试运转、检查验收2）基础验收：（1）风机安装前应根据设计图纸对设备基础进行全面检查，座标、标高及尺寸应符合设备安装要求。

（2）风机安装前、应在基础表面铲出麻面，以使二次浇灌的混凝土或水泥能与基础紧密结合。

2018年10月15日施管表5
2018年10月15日施管表5
2018年10月15日施管表5
技术交底记录
四、操作工艺
(一)按设计要求并参照土建基准线找出风管标高
(二)制作吊架及高吊点
1、标高确定后，按照风管系统所在的空间位置，确定风管支、吊架形式。

（1）预埋件法：
①前期预埋：一般由预留人员将预埋件按图纸坐标位置和支、吊架间距，牢固固
定在土建结构钢筋上。

②后期预埋：
在砖墙上埋设支架：根据风管的标高算出支架型钢上的表面离地距离，找到正确的安装位置，打出80mm×80mm的方洞。

洞的内外大小应一致，深度比支架埋进墙的深度大
交底单位接收单位
人接收人
（2）法兰连按时，要求规定垫料，把两个法兰对正，穿螺栓并戴上螺母，(注意：螺母要在同一侧)，暂时不要上紧，直到所有螺栓都穿上后，再把螺栓拧紧。

连按好风管，应以两端法兰为准，拉线捡查风管连接是否平直。

（3）垫法兰垫料和法兰连接时，应注意的问题。

交底单位接收单位
④软管式连接：主要用于风管与部件(如散热器、静压箱侧送风口等)的相连。

套在连接的管外，然后用特别软卡把软管箍紧。

(六)风管安装就位
交底单位接收单位
交底人接收人。

施工技术交底记录
工程名称施工单位
分部分项
空调温控器控制线安装交底时间
工程名称
交底内容：大毕庄车辆段一区边跨，二区夹层及四区夹层办公室内风机盘管
技术交底内容：
1、技术交底范围：天津地铁6号线工程土建施工第R7合同段项目经理部及下属综合作业队。

2、设计情况：根据风机盘管厂家提供的使用说明书做为施工依据施工。

3、开始施工的条件及施工准备工作;
墙壁上的预留线管及线盒处理通畅，保证穿线畅通。

4、安装说明
一共进面板6根线，一根5芯电缆线，一根1.0mm2塑铜电线，，其中1.0mm2为电动两通阀的开阀线，电动阀零线与风盘控制盒共用零线。

交底人
参加人审核人。

空调末端（风机盘管）的计算与选择（1）根据风量：房间吊顶后的体积×房间气体循环次数=房间面积×层高（吊顶后）×房间气体循环次数=房间的循环风量。

其对应的风机盘管高速风量，即可确定风机盘管型号。

（2）根据冷负荷：单位面积冷负荷指标×房间面积=房间所需的冷负荷值。

利用房间冷负荷对应风机盘管的中速风量时的制冷量即可确定风机盘管型号。

一般采用第二种方法——根据冷负荷选择风机盘管，在特殊场合如对噪音要求较高的场所，可用第一种方法进行校核。

确定型号以后，还需确定风机盘管的安装方式（明装或安装），送回风方式（底送底回，侧送底回等）以及水管连接位置（左或右）等条件。

房间面积较大时应考虑使用多个风机盘管；房间单位面积负荷较大，对噪音要求不高时可考虑使用风量和制冷量较大的风机盘管。

注意：对于风盘风管超过一定长度的风盘，应采用中、高静压的风盘，且出风管道上不宜多于两个出风口。

（3）风机盘管的选择风机盘管分类按形式：卧式暗装、卧式明装、立式暗装、立式明装、卡式五种按厚度：超薄型、普通型按有无冷凝水泵：普通型、豪华型按机组静压：0Pa、12Pa、30Pa、50Pa、80Pa （机外静压）按排管数量：两排管、三排管按制式：两管制、四管制确定型号以后，还需确定风机盘管的安装方式（明装或安装），送回风方式（底送底回，侧送底回等）以及水管连接位置（左或右）等条件。

房间面积较大时应考虑使用多个风机盘管，房间单位面积负荷较大，对噪音要求不高时可考虑使用风量和制冷量较大的风机盘管。

考虑所接风管的沿程阻力、出风口的阻力、软接的阻力，低静压(12pa)直接接风口或接不超过1米的风管，中静压的风盘(30pa)接不超过四米的风管，高静压(50pa)的风盘接不超过七米的风管。

风机盘管技术交底风机盘管技术交底：让你轻松掌握的实用指南在我们的日常生活和工作中，风机盘管这个看似不起眼的设备，其实发挥着相当重要的作用。

就拿我之前遇到的一件事儿来说吧，有一次我去一家新开的商场逛街，本想着能舒舒服服地享受购物时光，结果一进去就感觉不对劲。

那空调吹出来的风，一会儿冷一会儿热，特别不均匀，让人感觉特别不舒服。

后来一打听，才知道是风机盘管出了问题，安装和调试都没做好。

从那以后，我就深刻认识到，风机盘管这东西，要是技术不过关，那可真是会给大家带来大麻烦！咱们先来说说风机盘管是啥。

简单来讲，风机盘管就像是空调系统里的“小能手”，它负责把冷热水的能量转化成舒适的风，送到房间的各个角落。

它一般由风机、盘管、过滤器、凝水盘这些部分组成。

风机负责吹风，盘管用来换热，过滤器能把空气中的灰尘杂质挡一挡，凝水盘则是收集冷凝水的。

那风机盘管在安装的时候都有哪些要注意的呢？首先，安装位置得选好。

不能装在有障碍物或者气流不畅的地方，要不然风送不出去，效果可就大打折扣啦。

比如说，不能紧挨着大梁或者柱子，也不能对着门口或者窗户，要不然风一吹就跑出去了，房间里还是不凉快。

还有啊，安装的时候一定要水平，要不然冷凝水排不出去，可就会积水啦。

我就见过一个安装工人，为了图省事，没把风机盘管装水平，结果冷凝水一直往外渗，把天花板都弄湿了，可闹心了。

接下来咱们再说说电气接线这一块。

这可不能马虎，线接错了，风机盘管可就不工作啦。

电源的相线、零线、地线一定要接对，而且要接牢固，不能有松动。

还有控制线，也要按照说明书接好，要不然你想调温度、风速都没法控制。

有一次，一个电工师傅在接线的时候，不小心把相线和零线接反了，结果一开机，风机盘管就冒烟了，吓得大家赶紧断电，还好发现及时，没有造成太大的损失。

风机盘管安装好了，接下来就是调试啦。

调试的时候，要先检查风机能不能正常运转，风速有没有达到要求。

然后再看看水温、水量是不是正常，进出水温度差合不合适。

一、交底对象1. 参加风机盘管安装工程的全体施工人员；2. 项目部管理人员及监理单位人员。

二、交底时间1. 风机盘管安装前；2. 风机盘管安装过程中；3. 风机盘管安装完成后。

三、交底内容一、安全注意事项1. 施工人员必须佩戴好安全帽、安全带、防护眼镜等个人防护用品；2. 施工现场严禁酒后作业，严禁疲劳作业；3. 严格遵守施工现场的安全规定，不得擅自移动、拆除、损坏安全设施；4. 严禁在施工现场进行吸烟、饮酒等不文明行为。

二、施工操作要求1. 风机盘管安装前，应对施工现场进行清理，确保施工环境整洁、安全；2. 风机盘管安装过程中，应注意以下几点：a. 风机盘管吊装时，应确保吊装牢固，吊杆与盘管相连处应用双螺母紧固；b. 风机盘管吊装后，应调整至正确位置，确保风机盘管出口方向、进水位置符合设计要求；c. 风机盘管与供回水管道连接时，应采用专用工具，防止盘管接口损坏；d. 风机盘管应在管道冲洗后再与之连接，以防止盘管堵塞；e. 风机盘管安装完成后，应对机组进行单机三速试运转及水压试验，试验压力为系统工作压力的1.5倍，不漏为合格；3. 风机盘管安装过程中，如遇特殊情况，应立即停止施工，待问题解决后方可继续施工。

三、应急救援措施1. 发生火灾时，应立即报警，并迅速组织人员疏散；2. 发生触电事故时，应立即切断电源，并迅速对触电人员进行急救；3. 发生高处坠落事故时，应立即对坠落人员进行救助，并立即上报相关部门；4. 发生其他安全事故时，应立即采取应急措施，并迅速上报相关部门。

四、其他事项1. 施工人员应加强自身安全意识，严格遵守操作规程；2. 施工过程中，应密切关注施工环境，发现安全隐患及时上报；3. 施工完成后，应对施工现场进行清理，确保场地整洁、安全。

五、总结1. 风机盘管安装工程是一项涉及多个工种、多个环节的综合性工程，施工过程中必须严格按照操作规程进行；2. 施工人员应充分认识安全的重要性，提高安全意识，确保工程顺利进行；3. 项目部及监理单位应加强对施工过程的安全监管，确保工程安全、优质、高效地完成。

风机盘管安装的正确方法
嘿，朋友们！今天咱来聊聊风机盘管安装的正确方法，这可真的太重要啦！
首先呢，风机盘管的安装步骤那可得仔细着来。

要先确定好安装位置，这就好比给房子打地基，得稳稳当当的呀！然后呢，安装吊架，把风机盘管稳稳地吊起来，这一步可不能马虎，得保证吊架牢固可靠。

接下来连接水管和风管，这就像给机器接上血管和气管一样，得严丝合缝的。

还有电气接线，这可不能接错喽，不然机器可就“不听话”啦！在安装过程中，要注意水平度和垂直度，不能歪七扭八的呀！而且各个连接部位都要密封好，不能有漏水漏风的情况，这就像是给房子做防水，一点都不能马虎呀！
说到这安装过程中的安全性和稳定性，那可真是至关重要的呀！就像人走路要稳稳当当的，风机盘管安装好了才能安心运行呀。

如果安装不牢固，万一哪天掉下来了，那可不得了！而且密封不好的话，不仅影响效果，还可能会有安全隐患呢！所以在安装的时候，一定要认真负责，不能有丝毫的马虎和懈怠呀！
那风机盘管都有哪些应用场景和优势呢？它可以用在各种场所，比如办公室、商场、酒店等等。

它的优势可不少呢，比如可以灵活调节温度，让你在不同的季节都能舒舒服服的。

而且它运行起来很安静，不会吵到你工作或者休息呀！这不就像一个贴心的小助手，默默地为你服务嘛！
我给你们说个实际案例哈，有个商场之前空调效果不好，总是让人觉得闷热。

后来他们安装了风机盘管，哇塞，那效果简直是立竿见影呀！整个商场都变得凉爽舒适了，顾客们的满意度也大大提高了呢！这就是风机盘管的实际应用效果呀，多厉害！
所以呀，风机盘管安装真的得重视起来，按照正确的方法去安装，才能让它发挥出最大的作用呀！让我们的生活和工作环境更加舒适和美好！。

风机盘管安装施工技术交底风机盘管安装施工技术交底一、材料要求1、风机盘管具有出厂合格证及质量鉴定文件2、风机盘管结构形式、安装方式、出口方向、进水位置，均应符合设计要求。

3、设备安装所使用材料和辅料材料规格、型号应符合设计规定，并具有出场合格证和相关质量证明文件。

二、主要机具手电钻、活扳手、钢锯、管钳、套丝机、水平尺、活动脚手架等。

三、作业条件1、风机盘管和主、辅材料已运送到施工现场，安装所需的工具准备齐全，并有安装所使用的电源。

2、安装位置、尺寸符合设计要求，空调干管安装完毕，接往风机盘管的支管预留管口位置、标高符合设计要求。

三、工艺流程1、风机盘管应有装箱单、设备说明书、产品质量合格证书和性能检测等报告。

2、开箱检验应检查每台风机盘管电机壳体有无损坏和锈蚀等缺陷。

3、风机盘管应每台进行通电检验试验,机械部分不得摩擦，电气部分不得漏电。

4、风机盘管安装前应进行水压检漏试验，试验压力为工作压力的1.5倍,观察时间为2分钟，不得渗漏。

5、吊装风机盘管吊装平稳、牢固，位置正确。

吊杆不应自由摆动。

吊杆与托盘连接应用双螺母紧固找平赵正，安装高度及坡度应符合设计要求。

6、风机盘管供回水阀及过滤器应靠近风机盘管机组安装。

7、冷热媒水管与风机盘管安装采用金属波纹管，接管应平直，8、风机盘管同冷热媒管道连接，应在管道系统冲洗排污后连接，且热水管口加Y型过滤器。

四、人员分工、职责及应遵守的纪律所有进场施工人员必须严格遵守施工现场的安全制度及各项管理规定，增强安全意识，明确自身职责;班组长在每日施工前必须详细了解施工现场有可能出现的安全隐患，并有针对性地对班组作业人员进行安全交底，及时做好交底记录;班组兼职安全员每日负责安装现场活动平台及辅助工具的安全性能情况，确保施工人员的施工安全;各作业队的临时电工必须做好安装现场的临时用电的安全检查工作，以防漏电。

五、危险源风机盘管在卸车过程中的滑落或滚落;盘管在安装时临时用电私拉乱接及维护的不到位;盘管安装过程中高处作业的空中坠落;作业人员违反安全操作规程造成的伤害等六、风险及预防措施风机盘管在安装过程中可能出现的风险有:人员高处作业时的高空坠落、手持式电动工具的漏电、盘管在安装过程中的掉落、高处作业人员抛丢物品时的人员伤害等;其预防措施包括:人员高处作业时的活动平台必须装有防护栏杆，手持式电动工具在使用前详细检查其安全性能，盘管在安装时安装人员必须细心，相互协调，严禁在安装过程中打闹嬉戏等。

一、交底对象1. 参与风机盘管安装、调试、维护等工作的全体人员。

2. 项目部管理人员及监督人员。

二、交底目的1. 使全体人员充分了解风机盘管安装、调试、维护过程中的安全注意事项。

2. 确保风机盘管安装、调试、维护过程的安全，防止安全事故的发生。

三、交底内容1. 风机盘管概述风机盘管是一种空气调节设备，由风机、换热器、电动机等组成。

在安装、调试、维护过程中，应确保设备安全、可靠、高效运行。

2. 安全技术要求（1）安装前准备1) 检查风机盘管外观，确保无损坏、变形等情况。

2) 检查电气部件，确保无破损、松动等情况。

3) 检查管道连接，确保接口严密、无泄漏。

（2）安装过程1) 风机盘管安装时，应确保支、吊架牢固，固定位置正确。

2) 安装过程中，注意防止人员碰撞、摔伤。

3) 安装电气部件时，确保接地良好，防止触电。

（3）调试过程1) 调试前，确保电源开关、阀门等设备处于正常状态。

2) 调试过程中，注意观察设备运行情况，发现异常及时处理。

3) 调试完成后，确保设备运行稳定、安全。

（4）维护过程1) 定期检查风机盘管运行状况，发现问题及时处理。

2) 清洁设备，保持设备整洁。

3) 检查电气部件，确保接地良好。

3. 安全操作规程（1）穿戴好个人防护用品，如安全帽、工作服、手套等。

（2）操作前，了解设备性能、操作方法及注意事项。

（3）操作过程中，注意观察设备运行情况，发现异常立即停止操作。

（4）非专业人员禁止操作电气设备。

4. 应急处理（1）触电事故：立即切断电源，对触电者进行心肺复苏，同时呼叫救援。

（2）火灾事故：立即使用灭火器进行灭火，同时呼叫消防部门。

（3）高空坠落：设置安全防护措施，确保操作人员安全。

四、交底要求1. 全体人员应认真学习安全技术交底内容，确保掌握安全操作规程。

2. 项目部管理人员及监督人员应加强现场安全管理，确保安全技术交底得到有效执行。

3. 如遇特殊情况，应及时调整安全技术交底内容，确保安全生产。

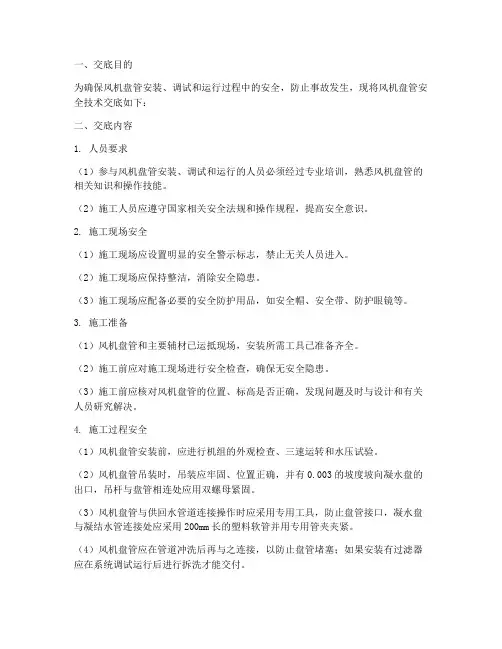

一、交底目的为确保风机盘管安装、调试和运行过程中的安全，防止事故发生，现将风机盘管安全技术交底如下：二、交底内容1. 人员要求（1）参与风机盘管安装、调试和运行的人员必须经过专业培训，熟悉风机盘管的相关知识和操作技能。

（2）施工人员应遵守国家相关安全法规和操作规程，提高安全意识。

2. 施工现场安全（1）施工现场应设置明显的安全警示标志，禁止无关人员进入。

（2）施工现场应保持整洁，消除安全隐患。

（3）施工现场应配备必要的安全防护用品，如安全帽、安全带、防护眼镜等。

3. 施工准备（1）风机盘管和主要辅材已运抵现场，安装所需工具已准备齐全。

（2）施工前应对施工现场进行安全检查，确保无安全隐患。

（3）施工前应核对风机盘管的位置、标高是否正确，发现问题及时与设计和有关人员研究解决。

4. 施工过程安全（1）风机盘管安装前，应进行机组的外观检查、三速运转和水压试验。

（2）风机盘管吊装时，吊装应牢固、位置正确，并有0.003的坡度坡向凝水盘的出口，吊杆与盘管相连处应用双螺母紧固。

（3）风机盘管与供回水管道连接操作时应采用专用工具，防止盘管接口，凝水盘与凝结水管连接处应采用200mm长的塑料软管并用专用管夹夹紧。

（4）风机盘管应在管道冲洗后再与之连接，以防止盘管堵塞；如果安装有过滤器应在系统调试运行后进行拆洗才能交付。

（5）风机盘管机组安装前应进行单机三速试运转及水压试验，试验压力为系统工作压力的1.5倍，不漏为合格。

5. 运行安全（1）风机盘管运行过程中，应定期检查设备运行状态，确保设备安全运行。

（2）风机盘管运行过程中，如发现异常情况，应立即停机检查，排除故障后方可继续运行。

（3）风机盘管运行过程中，应保持通风良好，防止电气设备过热。

（4）风机盘管运行过程中，应定期对设备进行清洁、保养，确保设备正常运行。

三、安全注意事项1. 施工人员应严格遵守操作规程，确保施工安全。

2. 施工过程中，如发现安全隐患，应立即停止施工，并采取措施排除隐患。

家用风机盘管安装方法【技术交底-风机
盘管安装004】
1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其
他技术交底可不填写。

1、本表由施工填写，交底单位与给与交底单位各存一份。

2、当做分项工程施工核心技术技术交底时，应填写"分项工程名称"栏，其他技术交底可不发送到。

1、表列由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其
他技术交底可不填写。

1、年表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做交底分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

1、顺序排列由施工单位填写，交底单位与欣然接受交底单位一份
各存一份。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其
他技术交底可不填写。

1、本表由施工单位查收，交底单位与接受交底单位各存一份。

2、歌津当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底若是填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工电子技术技术交底时则，应填写"分项工程名称"栏，其他技术交底可不填写。

1、本表由施工单位查收，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底公路工程时，应填写"分项工程名称"栏，其他技术交底可不填写。

一、工程名称：________________________二、施工单位：________________________三、交底日期：________________________四、交底内容：1. 施工人员安全意识教育（1）施工人员必须遵守国家有关安全生产的法律法规，增强安全意识，自觉维护自身和他人的生命财产安全。

（2）施工人员应熟悉风机盘管安装过程中的安全操作规程，严格按照操作规程进行施工。

2. 施工现场安全措施（1）施工现场应设置明显的安全警示标志，确保施工人员安全。

（2）施工现场应保持整洁，不得堆放杂物，防止绊倒、滑倒等事故发生。

（3）施工现场应配备必要的消防设施，确保消防安全。

3. 风机盘管安装前的准备工作（1）施工人员应了解风机盘管的技术参数和安装要求，熟悉安装图纸。

（2）检查风机盘管的完整性，确保无损坏、变形等现象。

（3）检查安装所需工具、材料是否齐全，确保施工顺利进行。

4. 风机盘管安装过程中的安全注意事项（1）风机盘管吊装时，吊装应牢固，吊钩与吊装绳应保持垂直，防止吊装过程中发生倾斜、脱落等事故。

（2）风机盘管安装过程中，应注意防止碰撞、划伤等事故发生，特别是在狭窄空间内施工时。

（3）风机盘管与供回水管道连接时，应采用专用工具，防止盘管接口损坏。

（4）风机盘管吊装完成后，应检查吊杆与盘管相连处是否牢固，防止因松动导致风机盘管坠落。

5. 风机盘管安装后的安全检查（1）检查风机盘管的安装位置、方向是否正确，确保符合设计要求。

（2）检查风机盘管的供回水阀门、过滤器等部件是否安装到位，防止漏水、堵塞等事故发生。

（3）检查风机盘管的凝结水管是否畅通，防止凝结水倒灌。

五、安全技术交底记录（1）施工单位应将安全技术交底内容进行记录，并经施工人员签字确认。

（2）施工人员应认真阅读安全技术交底内容，如有疑问应及时提出。

六、其他事项（1）施工单位应定期对施工人员进行安全技术培训，提高施工人员的安全意识。

风机盘管安装方法
风机盘管是一种常见的空调设备，一般安装在室内，能够为室内提供舒适的温度和空气质量。

以下是风机盘管的安装方法：
1. 安装位置选择：风机盘管应该安装在房间中央或者离人较近
的位置，以便能够将空气均匀地分配到每个角落。

同时，应该避免在阳光直射的地方或者靠近墙角等位置安装，以免影响空气流通。

2. 安装支架：安装风机盘管的支架应该能够承受其重量和震动，同时要保证支架的稳定性。

一般采用钢材或者混凝土支架，安装时需要按照设计要求进行固定。

3. 接线安装：风机盘管的电线需要接到室内的电源上，一般需
要专业电工进行接线安装。

接线时应该注意将电线接头做好防水处理，避免水汽进入电器内部。

4. 管路安装：管路安装包括送风管和回风管两部分，需要根据
设计要求进行安装。

管路连接时应该注意密封性，避免空气泄漏。

同时应该保证管路的斜度，在排水口处设置排水阀门。

5. 空气过滤器安装：空气过滤器是风机盘管的重要组成部分，
能够过滤空气中的灰尘和细菌等有害物质。

安装时应该选择适合的过滤器型号，并按照说明进行安装和更换。

6. 系统调试：安装完毕后，需要进行系统调试，包括空气流量
调整、温度设定、噪音检测等。

同时应该进行设备的漏电保护和安全检测。

以上是风机盘管的安装方法，需要严格按照设计要求和安装规范
进行施工，以保证设备的正常运行和使用寿命。

风机盘管安装施工技术交底风机盘管是一种常见的空调设备，其安装施工是确保其正常运行的重要环节。

本文将就风机盘管的安装施工技术进行详细交底，包括材料准备、安装位置选择、连接管道、电气连接等内容。

一、材料准备在进行风机盘管的安装施工前，应提前准备好所需材料，包括风机盘管本体、风机盘管支架、连接管道、电气线缆等。

材料的选择应当符合相关标准，并具备良好的质量和安全性能。

二、安装位置选择在选择风机盘管的安装位置时，首先要考虑到其风力的传递效果和使用的便捷性。

通常情况下，风机盘管应安装在通风良好的位置，远离火源和易燃材料。

同时，要考虑到与其他设备的协调性，以免相互干扰或影响使用效果。

三、连接管道1. 管道设计根据工程需求和风机盘管的空调能力，合理设计连接管道的布置。

管道布置应尽量简洁，避免过长的弯曲和多余的转角，以确保空气流通的效果。

2. 管道材质选择连接风机盘管的管道可以采用不锈钢、铜管等材质，具备良好的耐腐蚀性和导热性能。

在选择管道材质时，还需要根据工程环境和负荷要求来确定。

3. 管道连接连接风机盘管的管道应采用焊接、螺纹连接等方式进行固定。

在连接过程中，要保证连接紧密、牢固，避免管道松动或漏气的情况发生。

同时，还需注意管道的绝缘处理，以防止冷凝水产生。

四、电气连接1. 电气设计根据风机盘管的功率和使用需求，合理设计电气线路和开关面板。

电气设计应符合相关电气安全标准，确保电气连接的安全稳定。

2. 电气线缆选择电气线缆的选择要符合国家标准，并考虑到电气负载的需求。

线缆的敷设应做到整齐有序，避免交叉干扰。

3. 电气连接操作在进行电气连接前，应先确保电源已经切断，并遵守相关安全操作规程。

在进行电气连接时，要注意接线的正确性和牢固性，避免短路或漏电的情况发生。

五、其它注意事项1. 安装施工期间应注意安全，佩戴必要的防护设备，如安全帽、防护手套等。

2. 施工现场应保持整洁，将产生的垃圾和废料及时清理，确保工作环境的整洁和安全。

完整版)风管安装技术交底本次施工采用的是法兰连接的排风系统，因此需要在风管上设置吊点。

吊点的设置要根据设计图纸要求进行，吊点的数量和位置要保证风管的平稳悬挂和承重能力。

吊点的固定要采用膨胀螺栓或者焊接的方式，保证牢固可靠。

3.2.4安装吊架按照设计图纸要求，在风管上设置好吊点之后，需要安装吊架。

吊架的安装要保证水平、垂直和平面度，同时要根据实际情况进行调整。

吊架的安装要采用膨胀螺栓或者焊接的方式，保证牢固可靠。

3.2.5风管制作风管的制作要满足设计要求和相关的质量验收标准。

风管的制作要注意材料的选择、尺寸的准确性和加工工艺的合理性。

风管的制作要采用机械加工和手工加工相结合的方式，保证风管的质量和精度。

3.2.6风管排列风管的排列要根据设计要求进行，保证风管的通风效果和空间利用率。

风管的排列要注意与其他管道和设备的协调，避免互相干扰和影响。

风管的排列要保证平稳、牢固和美观。

3.2.7风管连接风管的连接要采用法兰连接，保证连接的牢固可靠和密封性能。

连接时要注意法兰的对齐和螺栓的紧固力度，避免漏风和松动。

连接时要使用密封胶条和垫片，保证连接的密封性能。

3.2.8安装就位风管的安装就位要保证位置的准确性和水平度。

安装就位后要进行找正找平和检验，保证风管的平稳悬挂和通风效果。

4.安全注意事项施工过程中要注意安全，遵守相关的安全规定和操作规程。

要正确使用工具和设备，保证施工人员的人身安全和设备的完好性。

要做好现场的安全防护工作，保证施工人员和周围环境的安全。

同时要进行技术、质量、安全交底，保证施工质量和安全。

根据工程要求，采用膨胀螺栓法来安装吊点。

吊点的位置应该根据风管中心线对称设置，水平风管的间距不大于3m，最少吊架数为2个。

安装膨胀螺栓时，必须注意钻孔直径和深度要合适，安装要十分牢靠。

在设置吊点时，要注意不要在预应力楼板的钢筋周围400㎜内施钻，以免打伤预应力钢筋。

安装吊架时，首先要将吊杆安装在所涉吊点上，同时将膨胀螺栓拧紧。

精心整理一、材料要求
1风机盘管的结构型式、安装型式、出口方向、进水位置应符合设计及安装要求。

2设备安装所使用的主料和辅助材料规格、型号应符合设计规定，并具有出厂合格证。

二、主要机具、设备
主要机具设备：电锤、手电钻、活扳手、套筒扳手、钢锯、管钳、手锤、台虎钳、丝锥、套丝板、水平尺、线坠、手压泵、压力案子、汽焊工具等。

1
2
3
(一)
(二)
1
2
3
(1)
(2)
(3)
(三)
(四)风机盘管应安总台数的10%进行水压试验。

(五)风机盘管供、回水阀及水过滤器应靠近风机盘管机组安装，冷热媒水管与风机盘管连接宜采用透明塑料软性连接县坡度合适，凝结水应畅通地流到制定位置，水盘应无积水现象。

(六)卧式风机盘管应设置独立的支、吊架固定。

其安装的高度、位置应正确，且固定牢固，吊杆不应摆动，并应便于拆卸和维修。

吊杆与托盘相连应用双螺母紧固找平整。

(七)风管、回风箱及风口与风机盘连接应严密、牢固。

(八)立式风机盘管安装应牢固，位置及高度应正确。

立式暗装风机盘管，安装后要配合好土建安装保护罩。

屋面喷浆前要采取防护措施，保护已安装好的设备，保持清洁。

(九)暗装的卧式风机盘管及诱导器在吊顶处应留有活动的检查门，便于风机能整体拆卸和维修。

五、质量标准
1风机盘管安装前宜进行单机三速试运转及水压检漏试验，试验压力为系统工作压力的1.5倍，在2min内不渗漏为合格。

2机组应设独立支、吊架，安装的位置、高度及坡度应正确、固定牢固。
