调节池、格栅设计计算

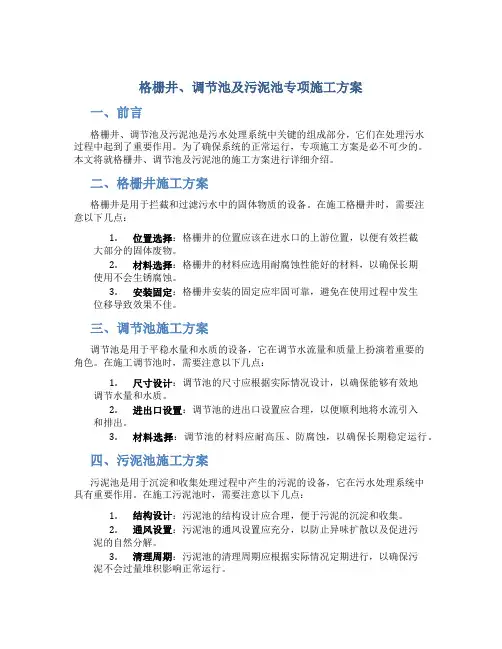

格栅井、调节池及污泥池专项施工方案一、前言格栅井、调节池及污泥池是污水处理系统中关键的组成部分，它们在处理污水过程中起到了重要作用。

为了确保系统的正常运行，专项施工方案是必不可少的。

本文将就格栅井、调节池及污泥池的施工方案进行详细介绍。

二、格栅井施工方案格栅井是用于拦截和过滤污水中的固体物质的设备。

在施工格栅井时，需要注意以下几点：1.位置选择：格栅井的位置应该在进水口的上游位置，以便有效拦截大部分的固体废物。

2.材料选择：格栅井的材料应选用耐腐蚀性能好的材料，以确保长期使用不会生锈腐蚀。

3.安装固定：格栅井安装的固定应牢固可靠，避免在使用过程中发生位移导致效果不佳。

三、调节池施工方案调节池是用于平稳水量和水质的设备，它在调节水流量和质量上扮演着重要的角色。

在施工调节池时，需要注意以下几点：1.尺寸设计：调节池的尺寸应根据实际情况设计，以确保能够有效地调节水量和水质。

2.进出口设置：调节池的进出口设置应合理，以便顺利地将水流引入和排出。

3.材料选择：调节池的材料应耐高压、防腐蚀，以确保长期稳定运行。

四、污泥池施工方案污泥池是用于沉淀和收集处理过程中产生的污泥的设备，它在污水处理系统中具有重要作用。

在施工污泥池时，需要注意以下几点：1.结构设计：污泥池的结构设计应合理，便于污泥的沉淀和收集。

2.通风设置：污泥池的通风设置应充分，以防止异味扩散以及促进污泥的自然分解。

3.清理周期：污泥池的清理周期应根据实际情况定期进行，以确保污泥不会过量堆积影响正常运行。

五、总结格栅井、调节池及污泥池作为污水处理系统中不可或缺的设备，在施工过程中需要严格遵循专项施工方案，确保设备稳定、高效地运行。

希望本文介绍的施工方案能为相关工程人员在实际操作中提供参考，保障污水处理系统的良好运行状态。

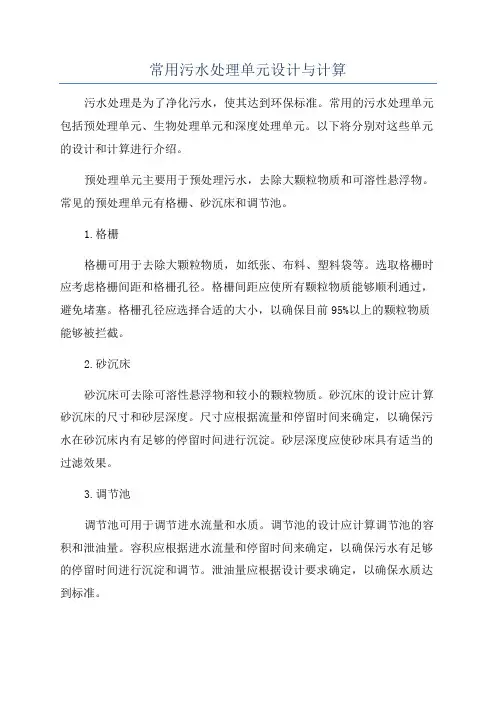

常用污水处理单元设计与计算污水处理是为了净化污水，使其达到环保标准。

常用的污水处理单元包括预处理单元、生物处理单元和深度处理单元。

以下将分别对这些单元的设计和计算进行介绍。

预处理单元主要用于预处理污水，去除大颗粒物质和可溶性悬浮物。

常见的预处理单元有格栅、砂沉床和调节池。

1.格栅格栅可用于去除大颗粒物质，如纸张、布料、塑料袋等。

选取格栅时应考虑格栅间距和格栅孔径。

格栅间距应使所有颗粒物质能够顺利通过，避免堵塞。

格栅孔径应选择合适的大小，以确保目前95%以上的颗粒物质能够被拦截。

2.砂沉床砂沉床可去除可溶性悬浮物和较小的颗粒物质。

砂沉床的设计应计算砂沉床的尺寸和砂层深度。

尺寸应根据流量和停留时间来确定，以确保污水在砂沉床内有足够的停留时间进行沉淀。

砂层深度应使砂床具有适当的过滤效果。

3.调节池调节池可用于调节进水流量和水质。

调节池的设计应计算调节池的容积和泄油量。

容积应根据进水流量和停留时间来确定，以确保污水有足够的停留时间进行沉淀和调节。

泄油量应根据设计要求确定，以确保水质达到标准。

生物处理单元主要用于通过生物降解去除废水中的有机物质。

常见的生物处理单元有活性污泥法、曝气法和人工湿地法。

1.活性污泥法活性污泥法是通过微生物将有机物质降解为无机物质。

设计活性污泥法时应计算曝气池容积和曝气量。

容积应根据进水流量、COD浓度和停留时间来确定，以确保活性污泥有足够的时间进行降解。

曝气量应根据进水污染指数和溶解氧需求来确定，以提供足够的氧气供给微生物。

2.曝气法曝气法是通过将空气吹入废水中，以促进氧气的溶解和微生物的生长。

设计曝气法时应计算曝气池容积和曝气量。

容积应根据进水COD浓度、氨氮浓度和停留时间来确定，以确保废水有足够的停留时间进行氧化和降解。

曝气量应根据进水污染指数和溶解氧需求来确定，以提供足够的氧气供给微生物。

3.人工湿地法人工湿地法是通过植物和微生物的共同作用将废水中的有机物质降解为无机物质。

第二篇设计计算书1.污水处理厂处理规模1.1处理规模污水厂的设计处理规模为城市生活污水平均日流量与工业废水的总和：近期1.0万m3/d，远期2.0万m3/d。

1.2污水处理厂处理规模污水厂在设计构筑物时，部分构筑物需要用到最高日设计水量。

最高日水量为生活污水最高日设计水量和工业废水的总和。

Q设= Q1+Q2 = 5000+5000 = 10000 m³/d总变化系数：K Z=K h×K d=1.6×1=1.62.城市污水处理工艺流程污水处理厂CASS工艺流程图3.污水处理构筑物的设计3.1泵房、格栅与沉砂池的计算3.1.1 泵前中格栅格栅是由一组平行的的金属栅条制成的框架，斜置在污水流经的渠道上，或泵站集水井的井口处，用以截阻大块的呈悬浮或漂浮状态的污物。

在污水处理流程中，格栅是一种对后续处理构筑物或泵站机组具有保护作用的处理设备。

3.1.1.1 设计参数：（1）栅前水深0.4m ，过栅流速0.6~1.0m/s ，取v=0.8m/s ，栅前流速0.4~0.9 m/s ； （2）栅条净间隙，粗格栅b= 10 ~ 40 mm, 取b=21mm ； （3）栅条宽度s=0.01m ；（4）格栅倾角45°~75°，取α=65° ,渐宽部分展开角α1=20°； （5）栅前槽宽B 1=0.82m ，此时栅槽内流速为0.55m/s ； （6）单位栅渣量：W 1 =0.05 m 3栅渣/103m 3污水； 3.1.1.2 格栅设计计算公式 （1）栅条的间隙数n ，个max Q n bhv =式中， max Q －最大设计流量，3/m s ； α－格栅倾角，（°）； b －栅条间隙，m ； h －栅前水深，m ； v －过栅流速，m/s ；（2）栅槽宽度B ，m取栅条宽度s=0.01mB=S （n －1）＋bn（3）进水渠道渐宽部分的长度L 1，m式中，B 1－进水渠宽，m ；α1－渐宽部分展开角度，（°）；(4)栅槽与出水渠道连接处的渐窄部分长度L 2，m(5)通过格栅的水头损失h 1，m式中：ε—ε=β（s/b ）4/3； h 0 — 计算水头损失，m ；k — 系数，格栅受污物堵塞后，水头损失增加倍数，取k=3；1112tga B B L -=125.0L L =αεsin 2201gv k kh h ==ξ— 阻力系数，与栅条断面形状有关； 设栅条断面为锐边矩形断面，β＝2.42 v 2— 过栅流速, m/s ； α — 格栅安装倾角， （°）；（6）栅后槽总高度 H ，m取栅前渠道超高20.3h m =21h h h H ++=（7）栅槽总长度L ，m112 1.5 2.0tan H L L L α=++++式中，H 1为栅前渠道深，112H h h =+，m （8）每日栅渣量W ，m 3/dmax 1864001000z Q W W K =式中，1W －为栅渣量，（333/10m m 污水），格栅间隙为16～25mm 时为0.1～0.05，格栅间隙为30～50mm 时为0.03～0.01； K Z －污水流量总变化系数3.1.1.3 设计计算采用两座粗格栅池一个运行，一个备用。

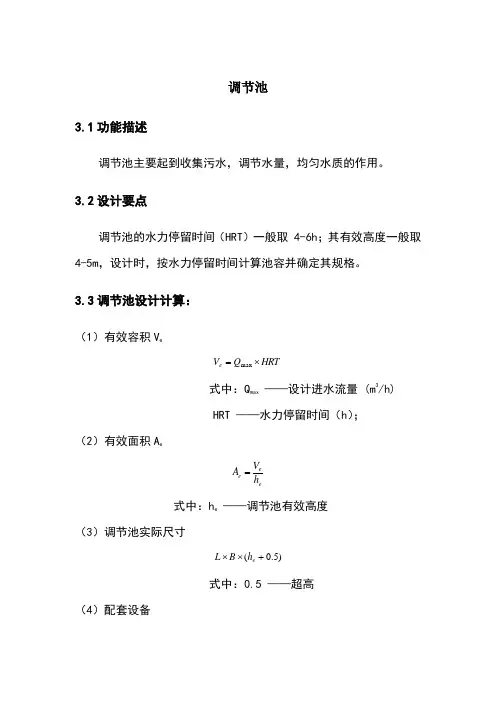

调节池3.1功能描述调节池主要起到收集污水，调节水量，均匀水质的作用。

3.2设计要点调节池的水力停留时间（HRT ）一般取 4-6h ；其有效高度一般取4-5m ，设计时，按水力停留时间计算池容并确定其规格。

3.3调节池设计计算：（1）有效容积V eHRT Q V e ⨯=max式中：Q max ——设计进水流量 (m 3/h)HRT ——水力停留时间（h ）；（2）有效面积A eee e h V A = 式中：h e ——调节池有效高度（3）调节池实际尺寸)5.0(+⨯⨯e h B L式中：0.5 ——超高（4）配套设备潜水搅拌器，按体积校核，1m 3体积对应8W 功率的潜水搅拌器。

4.格栅4.1功能描述格栅由一组平行的金属栅条或筛网制成，安装在污水渠道、泵房集水井的进口处或污水处理厂的端部，用以截留较大的悬浮物或漂浮物，如纤维、碎石、毛发、木屑、果皮、蔬菜、塑制品等，以便减轻后续处理构筑物的处理负荷，并使之正常运行。

按照栅栅条的净间隙，可分为粗格栅（50~100mm ）、中格栅（10~40mm ）、细格栅（3~10mm ）。

4.2设计要点设置格栅的目的是拦截废水中粗大的悬浮物，首先废水的水质选择栅条净间隙，然后废水的水量和栅条净间隙来计算格栅的一些参数（B 、L ），得到的这些参数就可以选择格栅的型号。

工业废水一般采用e=5mm,如造纸废水、制糖废水、制药废水等。

采用格栅的型号一般有固定格栅、回转式机械格栅。

4.3格栅的设计（1）栅槽宽度n e n S B ⋅+-=)1(ehvQ n αsin max =式中： B ——栅槽宽度，m ；S ——格条宽度，m ；e ——栅条净间隙，粗格栅e=50～100mm ，中格栅e=10～40mm ，细格栅e=3～10mm ；n ——栅条间隙数；Q ——最大设计流量，m 3/sα——格栅倾角，度，一般在450～750；h ——栅前水深，m ；υ ——过栅流速，m/s ，最大设计流量时为0.8～1.0 m/s ，平均设计流量时为0.3 m/s αsin ——经验系数，与倾角α有关（2）过栅的水头损失：01kh h =αξsin 220gv h = 式中：h 1 ——过栅水头损失，m ；h 0 ——计算水头损失，m ；g ——重力加速度，9.81m/s 2k ——系数，格栅受污染堵塞后，水头损失增大的倍数，一般k=3；ξ ——阻力系数，与栅条断面形状有关，34)(e S βξ=，当为矩形断面时，β= 2.42。

5000m3/d城镇污水处理厂设计计算该城镇污水厂设计进水水质各项指标如下：4设该城镇污水无毒物、各种重金属离子等。

可生化性：BOD/COD=0.4＞0.3。

可生化性好，易生化处理。

设计去除BOD=200-20=180mg/L根据生化处理BOD ：N ：P=100：5：1则去除180mg/LBOD 则需要消耗N4mg/L 、P0.8mg/L 。

因此，根据进出水质标准，还应该去除的TN ＝25－4－5＝16mg/L ，TP ＝5－0.8－0.5＝3.7mg/L 。

应继续去除的TN 与TP 之比接近5，因此需同步脱氮除磷。

去除率的计算：COD 去除率＝(500－60)/500＝88% BOD 去除率＝(200－20)/200＝90% TN 去除率＝(25－5)/25＝80% TP 去除率＝(5－0.5)/5＝90% SS 去除率＝(200－50)/200＝75%根据上述计算，各项污染物的去除率都在90%左右，而且该工艺还需要同步脱氮除磷，因此选定厌氧—缺氧—好氧生物同步脱氮除磷工艺（A 2/O)。

工艺流程简图如下：消化液回流 污泥、浮渣加药管污泥回流1、格栅计算：由于城镇污水中较大悬浮物和较小漂浮物较多，故采用栅条间隙宽度为0.016~0.025的细格栅，取b=0.02，栅条宽度S=0.01m 。

格栅倾角α=60o C 。

污水平均设计流量为Q=0.05m 3/s ，考虑到城镇早晚用水高峰，则取最大设计流量为Q max =0.1m 3/s 。

设计栅前水深h=0.4m ，过栅流速=0.9m/s ，栅条 栅条间隙数n=bhv sin Qmax α=9.04.002.060sin 1.0⨯⨯=13.65，取n=14栅槽宽度B=S(n －1)+bn=0.01(14－1)+0.02×14=0.41m设栅前渠道超高h 1=0.3m ，通过格栅水头损失h 2=0.1m ，则栅后渠道总高度H=h+h 1+h 2=0.4+0.3+0.1=0.8m ，设栅槽长度L=1m 。

一. 格栅的计算 设计说明格栅是一组（或多组）相互平行的金属栅条与框架组成，倾斜安装在进水渠道，以控制 水中粗大悬浮物及杂质，对下面的微滤机和水泵其保护作用，拟采用细格姗，格栅间距取 16mm.设计流量：最大流量 Q max 8000m 3/d 0.092m 3/s设计参数：栅条间距d=16.00mm 栅前水深h=0.3m,过栅流速v=0.6m/s ，安装倾角a =60°1. 栅条的间隙数nQ max 暫 —0.092 Jsin 60。

nbhv 0.0160.3 0.62. 栅槽的有效宽度b.取C b s(n 1) dn 0.20.01(30 1)0.016 300.2 0.97(m)0.2-0.3m,这里取 0.2 m.3. 通过格栅的水头损失h 2, m设栅条断面为锐边圆形断面,取阻力系数 =1.83,k=3.36v-1.32=3.36*0.6-1.32=0.7 ，则4. 栅后槽总高度H, m设栅前渠道超高 h 1=0.3m.，有 H=h+h+h 2=0.3+0.3+0.02=0.62 m ，5. 格姗的总建设长度LL h 丨21.0 0.5 ——tg丨1----进水渠道渐宽部分的长度（m ）,设进水渠宽b 1=0.23 m,其渐宽部分展开角度a =200 丨2----栅槽与出水渠道连接处的渐窄部分长度(m), —般丨2=0.5丨1b b 10.970.23l 1 0 0.5(m)L 的2 1.02tg20 —- 0.5 0.25 1.0 0.5 一 0-2.42(m)tg tg 60则6. 每日的栅渣量w工 艺 设 计 和 计 算30（个）10圆钢为栅条，即s=0.01m,栅槽宽度一般要比格姗宽h 1y 2——ksin 2g1.83 0.622 9.8 0.7 si n60° 0.02(m)设栅渣量w1为0.10 （m /10 3m 污水）,变化系数kz=1.6 则86400Q max W iw -1000k z所以采用机械清渣7. 选型与决定根据拦截污泥量,采用机械清渣,选用WGS-5C 高链式格栅除污机一台,该格栅水槽高0.62m, 有效宽 0.97m,长度 2.42m,占地面积 L*b=2.42*0.59=1.43 m 2 二. 沉砂池沉砂池的作用是去除废水中比重较大的无机颗粒 （如泥沙，煤渣等）,一般设在水泵和沉 淀池前，以减轻水泵和管道的磨损，防止后续处理的构筑物管道的堵塞，提高污泥有机成分 的含量.本研究采用平流沉砂池 ⑴长度L , m设污水在池内流速 v=0.3 m/s,停留时间t=30s , L=vt=0.3 x 30=9m ⑵水流断面积A , m A Qmax 0.0920.31(m 2)v 0.3 ⑶池总长度B , m设n=2格，每格宽b=0.6m ，则: B nb 2 0.61.2(m) ⑷有效水深h 2, m,A 0.31 h2B 1.2 0.26(m)⑸沉砂斗所需容积v, m设排砂时间间隔T=2 d ，城市污水的沉砂量X=30 （m /10 6m 3污水）则:Q max X T 864000.092 30 2 864006 6k z 101.6 10⑹每个沉砂斗容积V m设每个分格有2个沉砂斗，即共有4个沉砂斗，则:86400°.092 °.10 0.50(m 3/d) 0.2(m 3/d)1000 1.630.30(m )V 00.300.075 0.1(m 3)2 2⑺沉砂斗各部分尺寸设斗底宽a i =0.5 m ，斗壁与水平面的倾角600，斗高h s ' =0.3m,贝U:砂斗上口宽a , m 沉砂斗容积V ), mIV 0 h s (2a 2 2aa 1 2a ；)6 0.3(2 0.852 2 0.8 0.5 2 0.52) 6330.14m ( 0.1m )⑻沉砂室高度h 3, m设采用重力排砂，设池底坡度为i=0.06，坡向砂斗，沉砂室含两部分：一部分为沉砂斗，另一部分为沉砂池坡向沉砂斗的过渡部分。

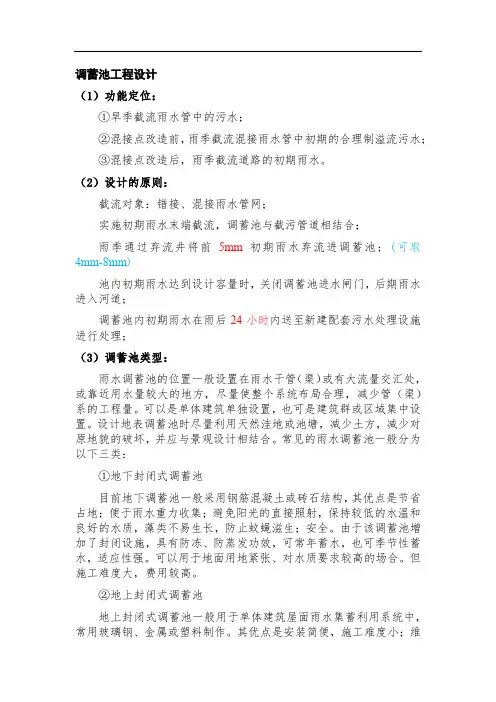

调蓄池工程设计（1）功能定位：①旱季截流雨水管中的污水；②混接点改造前，雨季截流混接雨水管中初期的合理制溢流污水；③混接点改造后，雨季截流道路的初期雨水。

（2）设计的原则：截流对象：错接、混接雨水管网；实施初期雨水末端截流，调蓄池与截污管道相结合；雨季通过弃流井将前5mm初期雨水弃流进调蓄池；(可取4mm-8mm)池内初期雨水达到设计容量时，关闭调蓄池进水闸门，后期雨水进入河道；调蓄池内初期雨水在雨后24小时内送至新建配套污水处理设施进行处理；（3）调蓄池类型：雨水调蓄池的位置一般设置在雨水干管（渠）或有大流量交汇处，或靠近用水量较大的地方，尽量使整个系统布局合理，减少管（渠）系的工程量。

可以是单体建筑单独设置，也可是建筑群或区域集中设置。

设计地表调蓄池时尽量利用天然洼地或池塘，减少土方，减少对原地貌的破坏，并应与景观设计相结合。

常见的雨水调蓄池一般分为以下三类：①地下封闭式调蓄池目前地下调蓄池一般采用钢筋混凝土或砖石结构，其优点是节省占地；便于雨水重力收集；避免阳光的直接照射，保持较低的水温和良好的水质，藻类不易生长，防止蚊蝇滋生；安全。

由于该调蓄池增加了封闭设施，具有防冻、防蒸发功效，可常年蓄水，也可季节性蓄水，适应性强。

可以用于地面用地紧张、对水质要求较高的场合。

但施工难度大，费用较高。

②地上封闭式调蓄池地上封闭式调蓄池一般用于单体建筑屋面雨水集蓄利用系统中，常用玻璃钢、金属或塑料制作。

其优点是安装简便，施工难度小；维护管理方便；但需要占地面空间，水质不易保障。

该方式调蓄池一般不具备防冻功效，季节性较强。

③地上开敞式调蓄池地上开敞式调蓄池属于一种地表水体，其调蓄容积一般较大，费用较低，但占地较大，蒸发量也较大；地表水体分为天然水体和人工水体。

一般地表敞开式调蓄池体应结合景观设计和小区整体规划以及现场条件进行综合设计。

设计时往往要将建筑、园林、水景、雨水的调蓄利用等以独到的审美意识和技艺手法有机地结合在一起，达到完美的效果。

设计计算书格栅1.本次设计原进水流量为Q=820m³/d.2.查表得总变化系数Kz=1.33.设计最大流量Q max=Kz·Q=1.3×820=1066m³/d=44.42m³/h=1.23×10-2m³/s.格栅设计计算⑴格栅间隙数n.n=(Q max·√sinα)÷(ehv)式中：Q max --------------------最大设计流量，m³/s。

α--------------------格栅倾角，取α=75ºh --------------------栅前水深，m，取h=0.4me --------------------栅条间隙，m，取e=0.005m。

n --------------------栅条间隙数，个。

v --------------------过栅流速，m/s，取v=0.2m/s。

格栅设两组，按两组同时工作设计，一停一用。

n=(Qmax·sinα)÷(ehv)= 29.7 取n=29⑵栅槽宽度B.栅槽宽度一般比格栅宽0.2~0.3米，取0.2米。

设栅条宽度s=10mm。

则栅槽宽度B=s·（n-1）+bn=0.43m式中：b --------------------格栅间隙，m，取b=0.005m。

⑶通过格栅的水头损失，h。

h1=h0·k h0=ξ·(v2 /2g)·sinαξ=β·(s/b)4/3式中：h1 --------------------过格栅水头损失h0--------------------计算水头损失g--------------------重力加速度，9.8m/s2k--------------------系数，格栅受污物堵塞后水头损失增大的倍数一般采用k=3.ξ--------------------阻力系数，与栅条断面形状有关，ξ=β·(s/b)4/3，当为矩形断面时。

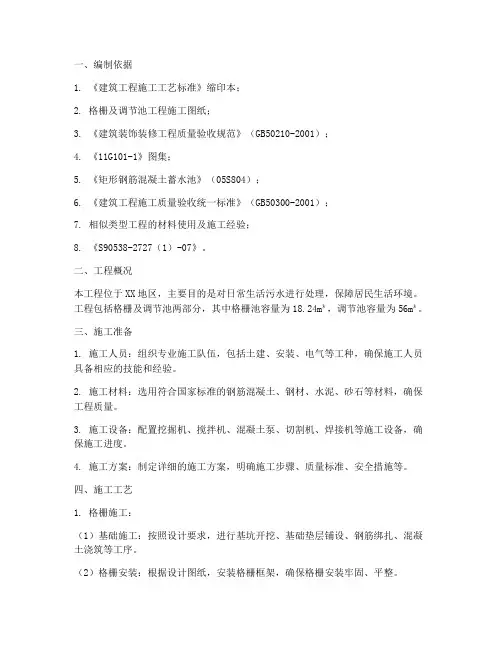

一、编制依据1. 《建筑工程施工工艺标准》缩印本；2. 格栅及调节池工程施工图纸；3. 《建筑装饰装修工程质量验收规范》（GB50210-2001）；4. 《11G101-1》图集；5. 《矩形钢筋混凝土蓄水池》（05S804）；6. 《建筑工程施工质量验收统一标准》（GB50300-2001）；7. 相似类型工程的材料使用及施工经验；8. 《S90538-2727（1）-07》。

二、工程概况本工程位于XX地区，主要目的是对日常生活污水进行处理，保障居民生活环境。

工程包括格栅及调节池两部分，其中格栅池容量为18.24m³，调节池容量为56m³。

三、施工准备1. 施工人员：组织专业施工队伍，包括土建、安装、电气等工种，确保施工人员具备相应的技能和经验。

2. 施工材料：选用符合国家标准的钢筋混凝土、钢材、水泥、砂石等材料，确保工程质量。

3. 施工设备：配置挖掘机、搅拌机、混凝土泵、切割机、焊接机等施工设备，确保施工进度。

4. 施工方案：制定详细的施工方案，明确施工步骤、质量标准、安全措施等。

四、施工工艺1. 格栅施工：（1）基础施工：按照设计要求，进行基坑开挖、基础垫层铺设、钢筋绑扎、混凝土浇筑等工序。

（2）格栅安装：根据设计图纸，安装格栅框架，确保格栅安装牢固、平整。

（3）格栅焊接：对格栅进行焊接，确保焊接质量，避免渗漏。

2. 调节池施工：（1）基础施工：与格栅施工相同，按照设计要求进行基坑开挖、基础垫层铺设、钢筋绑扎、混凝土浇筑等工序。

（2）池体施工：根据设计图纸，浇筑池体混凝土，确保池体结构完整、无裂缝。

（3）进出水管安装：按照设计要求，安装进出水管，确保管道连接牢固、密封。

（4）池顶施工：对池顶进行浇筑，确保池顶平整、无裂缝。

五、质量控制1. 材料质量：严格控制材料进场检验，确保材料符合国家标准。

2. 施工过程：严格执行施工方案，确保施工质量。

3. 验收标准：按照国家标准和设计要求，对格栅及调节池进行验收。

格栅由于废水中的固体以悬浮状为主，个体较小，设计流程只选择细格栅，人工捞渣方式，减轻后续处理构筑物的处理负担。

设计参数设定：a.栅条宽度为S=0.01m ；b.格条间隙宽度b=10mm ；c.栅前渠道水流速度一般采用0.4～0.8m/s ，取0.6m/s ；d.过栅流速一般采用0.6～1.0m/s ，取0.8m/s ；e.栅前水深h=0.2m ；f.格栅倾角一般采用45°～75°。

人工清除格栅倾角小时，较省力，但占地面积大[1]。

设计计算：a.流量为Q=1000m 3/d=0.012m 3/s ；取废水变化系数为K=3，则最大设计流量Q Max =K ·Q=3×0.012=0.036m 3/s ；格栅间隙数目n ＝v h b Q Max ⨯⨯αSin =6.02.001.060036.0⨯⨯︒Sin =28（个） 格栅总宽度B ＝ S ·（n －1）＋b ·n＝0.01×（28－1）＋0.010×28= 0.55（m ）取B=0.6m ，则B=S ·（n －1）＋b ·nn=30b.取进水渠道宽度B1=0.3m ，其渐宽部分展开角度α＝20°则进水渠道渐宽部分长度l 1=αtg B B 21- =︒-2023.05.0tg =0.27(m)c.栅槽与出水渠道连接处的渐窄部分长度l 2=21l =227.0=0.14(m)d.通过格栅的水头损失取格栅断面为迎水面为半圆形的矩形，设计水头损失为h 0，格栅阻力增大系数为k ，根据经验定k=3，则格栅前后水位落差h 1为[20]：h 1=h 0·k =k g v b s ⨯⨯⨯⎪⎭⎫ ⎝⎛⨯αβsin 2234 =360sin 28.001.001.083.1234⨯︒⨯⨯⎪⎭⎫ ⎝⎛⨯g =0.16(m)则栅室总高度为H 1=h+h 1+h 2=0.2+0.16+0.3=0.66(m)f.栅槽总长L=l 1+l 2+0.5+1.0+αtg h h2+ ＝0.27＋0.14＋0.5＋1.0＋︒+603.02.0tg ＝2.2（m ）g.出水管计算取水流流速为0.5m/s ，则管径应为D=vQ π4＝0.175（m ）, 取管径为200mm ，则流速为0.54m/s 。

UASB 工艺设计计算（一）适用性升流式厌氧污泥床(UASB)工艺设计进水水质一般CODcr 应在1000mg/L 以上。

UASB 反应器进水中悬浮物的含量一般不宜超过500mg/L,否则应设置混凝沉淀或混凝气浮进行处理。

当进水悬浮物过高或可生化性较差是，宜设置水解池进行预酸化。

（二）预处理要求预处理部分包括以下环节：格栅、调节池、营养盐和PH 值及温度调控系统。

预处理部分是UASB 及其艳阳设计的关键。

关系到系统能否正常运行，应充分考虑其运行的可靠性。

1.格栅UASB 废水处理工艺系统前应设置细格栅、粗格栅或水力筛。

最后一道格栅的格栅间隙宜在1--3mm 之间，宜采用旋转滤网等高效的固液分离设备代替普通格栅。

2.调节池（1）废水进入UASB 应设置调节池。

（2）调节池的有效时间宜为6--12h 。

（3）调节池应具备均质、均量、调节PH 值、防止不溶物沉淀的功能。

（4）调节池宜设置机械搅拌的方式实现均质，搅拌机的容积功率宜为4--8w/m 3;对小型废水处理站可采用曝气搅拌方式，气水比宜控制在（7 ：1）--（10 ：1）。

（5）调节池中应设置碱度补充和营养盐补充装置。

（6）调节池的出水端应设置去除浮渣装置。

（7）调节池的底部应易于沉淀物的清出。

3.PH 调节（1）UASB 反应器的进水PH 值应保证在6.5--7.8之间（2）酸碱的投加应采用计量泵自动投加装置，中和池出水应设置PH 自动检测系统，与前端计量泵联动。

4.温度调节（1）中温厌氧的温度应保持在35℃±2℃，如不能满足应设置加温装置。

（2）热源可采用锅炉蒸汽或沼气发电余热，管路上应设置电动阀和温度计，通过显示温度自动调接开关，实现自动控制。

（三）UASB 反应器设计计算1.UASB 反应器有效容积的计算UASB 反应器的设计参数是容积负荷或水力停留有时间。

这两个参数难以从理论上推导得到，往往是通过试验取得，而且颗粒污泥和絮状污泥反应器的设计负荷是不相同的。

集中式污水处理站点计算书集中式污水处理站点设计计算一、设计规模本集中式污水处理站点设计处理规模100m3/d，Kz=1.5。

二、设计计算最大时处理水量：100m³/d÷24×1.5=6.25m3/h=0.002m3/s平时处理水量：100m3/d÷24=4.17m3/h=0.001m3/s二、粗格栅格栅井设1格，设粗格栅1条。

依据中国建筑工业出版社《给水排水设计手册》第3册《城镇给水》第二版P167页：1）栅条断面：应根据跨度、格栅前后水位差和拦污量计算决定。

栅条一般可采用10mm×50mm～10mm×100mm的扁钢制成；2）栅条间隙（泵前）：根据水质水泵类型及叶轮直径决定，按照泵站性质，一般污水格栅间隙20～25mm，雨水格栅间隙≥40mm，按照水泵类型及口径D，应小于水泵叶片间隙。

一般轴流泵＜D/20，混流泵和离心泵＜D/30；3）流速：格栅通过设计流量时的流速一般采用0.8～1.0m/s，格栅前渠道内的流速可采用0.6～0.8m/s，栅后到集水池的流速可采用0.5～0.7m/s；4）格栅倾斜角度：格栅倾斜角度为45º～75º，一般机械清污时≥70º，特殊情况也采用90º垂直格栅，人工清污时≤60º；最大处理水量：Q max=150m3/d，则Q1=150m3/d＝0.002m3/s平时处理水量：Q=100m3/d，则Q2=100m3/d＝0.001m3/s平时所以格栅过水流量为100～150m3/d，据此选型号为800*800*800提篮格栅，格栅间隙b=10mm，允许过栅流量80～160m3/d，过栅流速v=0.5～1.0m/s。

三、调节池3.1池体尺寸事故调节池停留时间一般为4~12h，水力停留时间为10h。

则调节池的设计容积为：100/24×10=41.67(m3)。

第二章设计计算书第一节污水处理部分设计计算一、设计流量根据设计资料可得污水处理站设计流量如下：污水平均日流量：Q=1200m3/d，其中传染病室污水量100m3/d时变化系数：K h=2.0最大时设计流量：Q max=100m3/h平均时设计流量：Q=50m3/h二、传染病室污水预处理由于该医院污水中包含来自传染病室的一部分污水，所以需要对这部分污水进行预处理后排入非传染病污水中一起进行后面的处理。

本设计对该部分污水的预处理设施是预消毒调节池，经处理后排入总的调节池进行后续处理。

1.预消毒调节池(1)有效容积有效容积按污水量的8小时计算，则有效容积为：V=Q×8/24=100×8/24=33.36m3设计中采用的调节池容积，一般宜考虑增加理论容积的10%～20%，故本设计中调节池的容积为：V=33.36×1.2=40m3(2)结构尺寸取调节池的有效水深为2m，则调节池的面积为A=V/2=20m2取池长L=5m，则池宽B=A/L=20/5=4m(3)搅拌设施查《给水排水设计手册》第11册，选用两台LJB型推进式搅拌机，搅拌机基本参数：型号：LJB叶片形式：螺旋桨叶片直径：1200mm叶片数：3转速：134r/min功率：11kW生产厂家：河南省商城县水利机械厂(4)预消毒调节池进出水预消毒调节池进水直接用钢管进水，进水管中心距调节池池底的高度等于调节池有效水深，即进水管中心距池底高度h=2.0m 。

查《管渠水力计算表》选用进水管为：D=40mm ，v=0.91m/s ，1000i=61.3。

预消毒调节池出水用自流沟出水，出水后汇集到总调节池进水管中流入总调节池，进行后续处理。

2.预消毒设施对传染病室污水的预消毒是采用液氯消毒，将液氯通过加氯机投加到调节池中，通过搅拌机的搅拌对污水进行预消毒。
