调节池的相关设计计算

设计计算1.水量设计计算设计水量Q=500t/d=500 m 3/d=20.83m 3/h=5.8L/s表1.1污水总变化系数表由内插计算.2-z 8.5-15z -3.25-8.5K K得Kz=2.32则Q max =QK z =20.83×2.32=48.33m 3/h 2.调节池 2.1设计说明调节池是用来均衡调节污水水量、水质、水温的变化，降低对生物处理设施的冲击，为使调节池出水水质均匀，防止污染物沉淀，调节池内宜设置搅拌、混合装置。

2.2调节池设计计算 2.2.1调节池有效水深H 2 H 2=qt式中：q ―表面水力负荷，即要求去除的颗粒沉速，取2.0m 3/（m 2•h ）；t ―废水沉淀时间，取1.0~2.0h ；本设计取1.0h ；故可得 H 2=2.0×1.0=2.0m设计要求调节池沉淀区有效水深在2.0~4.0m 故H 2=2.0m 符合设计要求，取超高0.5m则沉淀区总高度为H=2.0+0.5=2.5m 2.2.2调节沉淀区有效容积为V V=Q max t=48.33×1.5=72.5m 3 2.2.3调节沉淀区长度L L=3.6Vt式中：V ―最大设计流量时的水平流速，mm ∕s ，一般不大于5mm ∕s ；本设计取mm ∕s ； L=3.6×3×1.5=16.2，取17m 2.2.4沉淀区总平面面积V25.360.25.722H `V F ===2.2.5沉淀区总宽度B，1.21725.36L F B ===取2.2m 长宽比校核：2.217=7.7﹥14，符合要求。

长深比校核：217=8.5﹥8，符合要求。

调节沉淀池的几何尺寸为： L=17m B=2.2m H=2.5m ；2.2.6理论每日污泥量W=t )0100(100010024)10(max ⨯-⨯⨯-P C C Q式中:Q max ―最大设计流量，m 3∕h ；C 0、C 1―分别是进水与出水的悬浮物浓度，kg ∕m 3，如有浓缩池、硝化池以及污泥浓脱水机的上清液回流至初沉池，则式中的C 0取1.3C 0；C 1取1.3C 0的50%~60%；本设计因无回流，取C 1=55%C 0； P 0―污泥含水率，取值97%；γ―污泥容重，kg ∕m 3，因污泥的主要成分是有机物，含水率在95%以上，故γ取1000kg ∕m 3； t ―两次排泥的时间之隔 W=5.1100097-100100010024%55600-60033.48⨯⨯⨯⨯⨯⨯⨯）（）（=15.65m 3∕d2.2.7污泥斗容积（用椎体体积公式） V=3)21f 2f 1f 3h f ++（式中：f 1―污泥斗上口面积，m 2； f 2―污泥斗下口面积，m 2； h 3―污泥斗高度，m ；本设计中取f 1=5×2.2=11m 2；f 2=0.8×0.4=0.32m 2； 污泥斗为长方形斗状， h 3=4m ； V=332.01132.0114）（⨯++⨯=17.6m 3﹥15.65m 3；符合设计要求3隔油池设计3.1设计说明隔油池是一种采用物理方法处理含油废水的构筑物。

【关键字】续写改写作文陨盗文言文扩写【陨盗文言文扩写】初三（2）班杨淑淇蔡裔这个人非常有勇气与气魄，胆大如虎，气魄恢宏。

传闻他可以一抵十而毫不费力，可以将石头拍碎成粉末，轻易抬起一方巨石。

他说话的声音就像打雷一样，震撼大地，划过天空。

曾有一天，皓月当空，群星因月亮而失去了自己的光辉，隐没在星际之中，微微夜风吹得树叶瑟瑟地响，月光洒在地上，那树影便随风舒展自己的身姿，跟着风的韵律轻舞，给大地添上浓墨重彩的一笔。

两个人影在地面上时隐时现，穿着全身黑色的衣服，黑色的靴子，白色的鞋底，戴着黑色的面纱，头发由黑色的发带高高盘起，两人蹑手蹑脚地靠着墙根走，轻轻地推开蔡裔的门。

这时两个身影闪了进去，原来这是两个盗贼。

两个人轻手轻脚地翻着东西，蔡裔翻了一个身，依附在床边，两个盗贼停下手中的动作，屏住呼吸，吓得不敢乱动。

突然蔡裔呼了一声，如雷声一般从远远的天边滚来，似有排山倒海之势。

一个盗贼吓得呼吸骤停，两眼翻白直挺挺地躺在地上，另一个眼睛瞪得如铜铃一般，僵在那儿，用手轻轻一推便倒在地上。

【陨盗文言文扩写】初三（2）班张泽疆“今夜的月色挺美的”。

他开口，对她说道。

“是啊”，她回道。

良久无言。

“今晚......是最后一票吧？干完就收手了，他们也长大了，有能力养活自己了”。

他开口，打破了沉默。

“嗯”。

随后二人趁着月色，出发了。

彼此无言，却早已有着天衣般无缝的默契。

银白色的月光挥洒下来，映出那张清秀的脸庞。

他这才发现，那柳叶般的眉捎上，已爬上了一层担忧与辛劳的皱纹。

“最后一次，一定是最后一次了，要让她也享享福......”他暗自下定决心。

来到一户人家门前，门虚掩着，正是个绝佳的机会。

月遇从云，花遇和风，今晚的月亮......真的挺美的。

他晃了晃头，醒过神来，慢推开门，主人睡得正香，他于是做了个手势，示意安全。

她便进屋去，他放风。

她点点头，垫起脚尖，进入屋去。

主人很单纯，财物放在床边，她嘴角向上扯了扯，今晚一切都很顺利，希望一直如此。

设计计算书初稿Q=50m3/d=2.08m3/h1.集水池①设计参数：停留时间：0.5～1.0h，本设计采用 t=1.0h ②有效体积：V=Qt=2.08*1.0=2.08m3③尺寸设计调节池有效水深h=1.0m面积F=V/h=2.08m2则长取2m，宽取1.1m设调节池超高h‘=0.4m，则总高H=h+h’=1.4m2. 调节池①设计参数：设停留时间：t=8h②有效体积：V=Qt=2.08*8=16.64m3,取17m3③尺寸设计调节池有效水深h=2m面积F=V/h=8.5m2，取9m2则长取3m，宽取3m设调节池超高h‘=0.4m，则总高H=h+h’=2.4m布气管设置1） 空气量D=D 0Q=3.5*50=175m ³/d=2.03*10-3m ³/s2） 空气干管直径33-m 015.012*14.310*03.2*4v 4d ===πD ，取15mm 校核管内气体流速m /s 49.11015.0*14.310*03.2*4d 4v 23-2===πD ‘， 在10-15m/s 范围内，符合要求3） 支管直径d 1空气干管连接2支管，通过每支管空气量qq=D/2=1.02*10-3m ³/s 则支管直径33-11m 015.06*14.310*.021*4v q 4d ===π，取15mm 校核支管流速m/s 77.5015.0*14.310*.021*4d q4v 23-21===π‘ 在范围5-10m/s 内，符合要求。

4） 穿孔管直径d 2沿支管方向每隔2m 设置两根对称的穿孔管，靠近穿孔管的两侧池各留1m ，则穿孔管的间距数为（L-2*1）/2=0.5穿孔管个数n=（0.5+1）*2*2=6每根支管上连3根穿孔管，通过每根穿孔管的空气量q 1=1.02*10-3m ³/s则穿孔管直径-32d 7.36*10m ===，取8mm校核流速m/s 77.6008.0*14.310*.340*4d q 4v 23-2212===π‘ 在5-10m/s 内，符合要求。

调蓄池工程设计（1）功能定位：①旱季截流雨水管中的污水；②混接点改造前，雨季截流混接雨水管中初期的合理制溢流污水；③混接点改造后，雨季截流道路的初期雨水。

（2）设计的原则：截流对象：错接、混接雨水管网；实施初期雨水末端截流，调蓄池与截污管道相结合；雨季通过弃流井将前5mm初期雨水弃流进调蓄池；(可取4mm-8mm)池内初期雨水达到设计容量时，关闭调蓄池进水闸门，后期雨水进入河道；调蓄池内初期雨水在雨后24小时内送至新建配套污水处理设施进行处理；（3）调蓄池类型：雨水调蓄池的位置一般设置在雨水干管（渠）或有大流量交汇处，或靠近用水量较大的地方，尽量使整个系统布局合理，减少管（渠）系的工程量。

可以是单体建筑单独设置，也可是建筑群或区域集中设置。

设计地表调蓄池时尽量利用天然洼地或池塘，减少土方，减少对原地貌的破坏，并应与景观设计相结合。

常见的雨水调蓄池一般分为以下三类：①地下封闭式调蓄池目前地下调蓄池一般采用钢筋混凝土或砖石结构，其优点是节省占地；便于雨水重力收集；避免阳光的直接照射，保持较低的水温和良好的水质，藻类不易生长，防止蚊蝇滋生；安全。

由于该调蓄池增加了封闭设施，具有防冻、防蒸发功效，可常年蓄水，也可季节性蓄水，适应性强。

可以用于地面用地紧张、对水质要求较高的场合。

但施工难度大，费用较高。

②地上封闭式调蓄池地上封闭式调蓄池一般用于单体建筑屋面雨水集蓄利用系统中，常用玻璃钢、金属或塑料制作。

其优点是安装简便，施工难度小；维护管理方便；但需要占地面空间，水质不易保障。

该方式调蓄池一般不具备防冻功效，季节性较强。

③地上开敞式调蓄池地上开敞式调蓄池属于一种地表水体，其调蓄容积一般较大，费用较低，但占地较大，蒸发量也较大；地表水体分为天然水体和人工水体。

一般地表敞开式调蓄池体应结合景观设计和小区整体规划以及现场条件进行综合设计。

设计时往往要将建筑、园林、水景、雨水的调蓄利用等以独到的审美意识和技艺手法有机地结合在一起，达到完美的效果。

调节池设计假定：在水一方餐厅每天用水量为15m3左右，用水高峰期分别为10:00am—14:00pm和17：00pm—21:00pm两个时间段。

平均每个时间段进水量为m3。

其他时间段没有进水。

则其24小时平均流速为m3/h。

（所以最优的出水量是控制在m3/h。

）据此绘制污水流量变化曲线见下图，见红色线表示。

蓝色线表示平均污水流量。

当进水量大于出水量时，余量在调节池中贮存，当进水量小于出水量时，需取用调节池中的存水。

由此可见，调节池所需容积等于上图中面积A、B或C中最大者，即调节池的理论调节容积为*13= m3。

设计中采用的调节池容积，一般宜考虑增加理论调节池容积的10%-20%，故本例中调节池容积按V=*= m3，约等于10 m3来计算。

调节池池子高度取2m，其中有效水深，超高。

则池面积为A=V/h=10/=。

将调节池长设为3m, 宽设为2m ，所以调节池的实际尺寸为L*B*H=3*2*= m 3。

水力学的计算公式 流量与流速的关系： 式中：Q ——流量，m3/s ；A ——过水断面面积，m2； v ——流速，m/s ；谢才公式计算流速：R ——水力半径（过水断面积与湿周的比值），m ； I ——水力坡度（即水面坡度，等于管底坡度）； C ——流速系数，或谢才系数。

vA Q⋅=IR C v ⋅⋅=C 值一般按曼宁公式计算，即n ——管壁粗糙系数 由上可推导出：充满度水流断面及水力半径计算见下图611RnC ⋅=进水管管径选择已知流量Q=1.75 m3/h =0.49L/s。

根据设计手册，污水管最小设计流速0.6m/s,假设在满流的情况下，可算得管径为D=（4***3600）^=33mm可计算坡度为i=考虑到污水管最大充满度不得大于h/D=,以及坡度方面的问题，决定采用DN=100mm的PVC管。

表5.2.3 生活污水塑料管道的坡度项次管径(mm) 标准坡度(‰) 最小坡度(‰)1 50 25 122 75 15 83 100 12 64 125 10 55 160 7 4坡度采用i=，根据水力计算表，可知h/D=左右。

调节池一般工企业排出的废水，水质、水量、酸碱度或温度等水质指标随排水时间大幅度波动，中小型工厂的水质水量的波动更大。

为了保证后续处理构筑物或设备的正常运行，絮对废水的水量和水质进行调解。

一般来说，调节池具有下列作用：1. 减少或防止冲击负荷对设备的不理影响；2. 使酸性废水和碱性废水得到中和，使处理过程中pH 值保持稳定；3. 调节水温；4. 当处理设备发生故障时，可起到临时的事故贮水池的作用；5. 集水作用，调节来水量和抽水量之间的不平衡，避免水泵启动过分频繁。

为了保证后续的构筑物有较为稳定的水质水量和适宜微生物的pH 值。

已知：设计流量Q=41.7 m 3/h ，停留时间T=5.0 h ，采用穿孔管空气搅拌，气水比为4:12.1调节池有效容积V=QT=41.7⨯5.0=208.5 m 32.2调节池尺寸调节池平面形状为矩形，其有效水深采用h 2=2.5m ，调节池面积为： F=V/ h 2=208.5/2.5=83.4 m 2池宽B 取6.0 m ，则池长为L=F/B=83.4/6.0=13.9 m保护高h 1=0.6m池总高H=0.6+2.5=3.1 m2.3空气管计算在调节池内布置曝气管，气水比为4:1，空气量为Q=41.7⨯4=0.046 m 3/s 。

利用气体的搅拌作用使来水均匀混合，同时达到预曝气的作用。

空气总管D 1取75mm ，管内流速V 1为V 1=214D Q S π=2075.014.3046.04⨯⨯=10.4m/s V 1在10～15m/s 范围内，满足规范要求空气支管D 2：共设4根支管，每根支管的空气流量q 为： q=s Q 41=046.041⨯=0.0115m 3/s 支管内空气流速V 2应在5～10m/s 范围内，选V 2=6m/s,则支管管径D 2为 D 2=24v q π=60115.04⨯⨯π=0.0494m=49.4mm取D 2=50mm,则V 2=2050.00115.04⨯⨯π=5.86m/s 穿孔径D 3：每根支管连接两根穿孔管，则每根穿孔管的空气流量为q 1=0.00575m 3/s,取V 3=10m/s D 3=1000575.04⨯⨯π=0.027m.取D 3=30mm.则V 3为 V 3=203.000575.04⨯⨯π=8.14m/s 2.4孔眼计算孔眼开于穿孔管底部与垂直中心线成45º处，并交错排列，孔眼间距b=100mm,孔径Ф=4mm,穿孔管长一般为4m ，孔眼数m=74个，则孔眼流速v 为 V=m q 214φπ=74004.0785.000575.02⨯⨯=6.19m/s。

调蓄池工程设计（1）功能定位：①旱季截流雨水管中的污水；②混接点改造前，雨季截流混接雨水管中初期的合理制溢流污水；③混接点改造后，雨季截流道路的初期雨水。

（2）设计的原则：截流对象：错接、混接雨水管网；实施初期雨水末端截流，调蓄池与截污管道相结合；雨季通过弃流井将前5mm初期雨水弃流进调蓄池；(可取4mm-8mm)池内初期雨水达到设计容量时，关闭调蓄池进水闸门，后期雨水进入河道；调蓄池内初期雨水在雨后24小时内送至新建配套污水处理设施进行处理；（3）调蓄池类型：雨水调蓄池的位置一般设置在雨水干管（渠）或有大流量交汇处，或靠近用水量较大的地方，尽量使整个系统布局合理，减少管（渠）系的工程量。

可以是单体建筑单独设置，也可是建筑群或区域集中设置。

设计地表调蓄池时尽量利用天然洼地或池塘，减少土方，减少对原地貌的破坏，并应与景观设计相结合。

常见的雨水调蓄池一般分为以下三类：①地下封闭式调蓄池目前地下调蓄池一般采用钢筋混凝土或砖石结构，其优点是节省占地；便于雨水重力收集；避免阳光的直接照射，保持较低的水温和良好的水质，藻类不易生长，防止蚊蝇滋生；安全。

由于该调蓄池增加了封闭设施，具有防冻、防蒸发功效，可常年蓄水，也可季节性蓄水，适应性强。

可以用于地面用地紧张、对水质要求较高的场合。

但施工难度大，费用较高。

②地上封闭式调蓄池地上封闭式调蓄池一般用于单体建筑屋面雨水集蓄利用系统中，常用玻璃钢、金属或塑料制作。

其优点是安装简便，施工难度小；维护管理方便；但需要占地面空间，水质不易保障。

该方式调蓄池一般不具备防冻功效，季节性较强。

③地上开敞式调蓄池地上开敞式调蓄池属于一种地表水体，其调蓄容积一般较大，费用较低，但占地较大，蒸发量也较大；地表水体分为天然水体和人工水体。

一般地表敞开式调蓄池体应结合景观设计和小区整体规划以及现场条件进行综合设计。

设计时往往要将建筑、园林、水景、雨水的调蓄利用等以独到的审美意识和技艺手法有机地结合在一起，达到完美的效果。

3、1、2 调节池得设计计算1、调节池得作用从工业企业与居民排出得废水,其水量与水质都就是随时间而变化得,工业废水得变化幅度一般比城市污水大。

为了保证后续处理构筑物或设备得正常运行,需对废水得水量与水质进行调节。

调节水量与水质得构筑物称为调节池。

2、调节池得设计简图如下:图53、调节池尺寸得计算调节水量一般为处理规模得10％-15％可满足要求。

调节池设置一用一备,便于检修清泥。

4、调节池所需空气量调节池作为平底,为防止沉淀,用压缩空气搅拌废水。

空气用量为1、5-3、0,取2、0则所需空气量为调节池计算:3、5、2设计参数水力停留时间T = 6h ;设计流量Q = 15000m3/d = 625m3/h =0、174m3/s;3、5、3 设计计算3、5、3、1 调节池有效容积V = QT = 625×6 = 3750 m33、5、3、2 调节池水面面积取池子总高度H=5、5m,其中超高0、5m,有效水深h=5m,则池面积为A = V/h = 3750/5 = 800 m23、5、3、3 调节池得尺寸池长取L = 28m ,池宽取B = 28 m ,则池子总尺寸为L×B×H = 28m×28m×5、5m=4312 m3。

3、5、3、4 调节池得搅拌器使废水混合均匀,调节池下设两台LFJ-350反应搅拌机。

3、5、3、8调节池得提升泵设计流量Q = 93L/s,静扬程为36、00-27、00=9、00m。

总出水管Q=174L/s,选用管径DN500,查表得v=0、94m/s,1000i=2、2,设管总长为50m,局部损失占沿程得30%,则总损失为:管线水头损失假设为1、5m,考虑自由水头为1、0m,则水泵总扬程为:H=9+0、14+1、5+1、0=11、64m 取12m。

选择200QW360-15-30型污水泵三台,两用一备,其性能见表3、7:表3、7 200QW360-15-30 型污水泵性能流量360m/h 电动机功率30KW扬程15m 电动机电压380V转速980r/mi出口直径200㎜轴功率23、4KW 泵重量900kg效率75、9%设计要点(参见城市污水厂平p13)(1)水量调节池实际就是一座变水位得贮水池,进水一般为重力流,出水用泵提升。

3．1.2 调节池的设计计算１。

调节池的作用从工业企业和居民排出的废水,其水量和水质都是随时间而变化的，工业废水的变化幅度一般比城市污水大.为了保证后续处理构筑物或设备的正常运行，需对废水的水量和水质进行调节。

调节水量和水质的构筑物称为调节池。

2.调节池的设计简图如下：图53.调节池尺寸的计算调节水量一般为处理规模的10％—15％可满足要求。

调节池设置一用一备，便于检修清泥。

4。

调节池所需空气量调节池作为平底，为防止沉淀,用压缩空气搅拌废水。

空气用量为1.5—３．0h m m 23/,取2。

0h m m 23/则所需空气量为min /2.104/6250/505.622333m h m h m ==⨯⨯调节池计算： ３．5.2设计参数水力停留时间T ＝ 6ｈ ;设计流量Q ＝ 1500０ｍ3/d = 625m 3/ｈ =0。

1７４m 3／ｓ； 3．５.3 设计计算3.5.３．1 调节池有效容积V = Q Ｔ = 625×6 ＝ 3750 ｍ3３．5.3。

2 调节池水面面积取池子总高度H=5．5m ，其中超高０.５m ，有效水深h=５m ，则池面积为Ａ = V ／ｈ = 3750／５ = 800 m 23。

5.3.3 调节池的尺寸池长取L = 28m ,池宽取B = 28 m ,则池子总尺寸为L ×B ×Ｈ = 28ｍ×２8m ×５。

5ｍ=4３１２ ｍ3。

3．5．３.4 调节池的搅拌器使废水混合均匀,调节池下设两台LFJ-35０反应搅拌机. 3。

5.3。

８调节池的提升泵设计流量Q = 93L/s,静扬程为36．00－２７．00=9.00ｍ。

总出水管Ｑ=１74Ｌ/s,选用管径ＤN ５00，查表的v=０.94m ／ｓ，1000i ＝2.2，设管总长为50m,局部损失占沿程的3０％，则总损失为：()m 14.03.015010002.2=+⨯⨯ 管线水头损失假设为1。

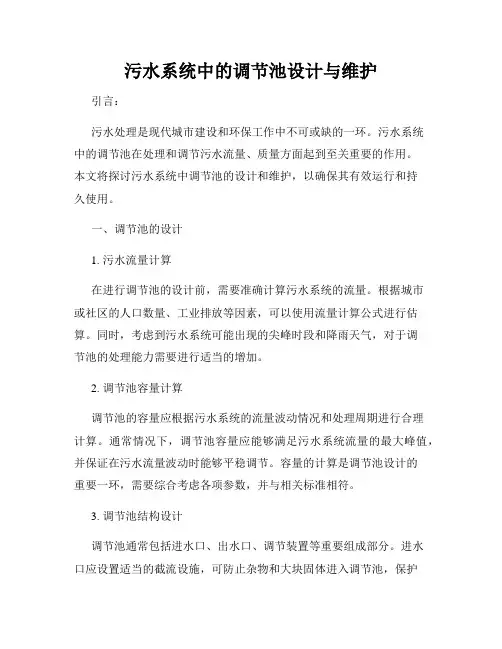

污水系统中的调节池设计与维护引言：污水处理是现代城市建设和环保工作中不可或缺的一环。

污水系统中的调节池在处理和调节污水流量、质量方面起到至关重要的作用。

本文将探讨污水系统中调节池的设计和维护，以确保其有效运行和持久使用。

一、调节池的设计1. 污水流量计算在进行调节池的设计前，需要准确计算污水系统的流量。

根据城市或社区的人口数量、工业排放等因素，可以使用流量计算公式进行估算。

同时，考虑到污水系统可能出现的尖峰时段和降雨天气，对于调节池的处理能力需要进行适当的增加。

2. 调节池容量计算调节池的容量应根据污水系统的流量波动情况和处理周期进行合理计算。

通常情况下，调节池容量应能够满足污水系统流量的最大峰值，并保证在污水流量波动时能够平稳调节。

容量的计算是调节池设计的重要一环，需要综合考虑各项参数，并与相关标准相符。

3. 调节池结构设计调节池通常包括进水口、出水口、调节装置等重要组成部分。

进水口应设置适当的截流设施，可防止杂物和大块固体进入调节池，保护设备的正常运行。

出水口应合理设计，保证处理后的污水排放达到国家标准。

调节装置包括污泥回流系统、搅拌设备等，能够有效调节水质和保持调节池内的悬浮物悬浮状态。

二、调节池的维护1. 定期巡检和清洁调节池应定期进行巡检，检查进水口、出水口、调节装置等部件的运行情况。

若发现异常现象，应及时进行修复或更换。

此外，调节池内的污秽物需要定期清理，以防止其堆积、降解和发酵。

2. 污泥处理调节池中产生的污泥需要进行合理处理。

一种方法是采用污泥回流系统，将部分悬浮污泥重新输送到调节池，以提高处理效果和降低污泥浓度。

另一种方法是对污泥进行浓缩和脱水处理，以减少体积和方便后续处理。

3. 泵站设备维护调节池通常需要借助泵站来完成水的输送和调节。

泵站设备的稳定运行对于调节池的正常运作至关重要。

定期检查和维护泵站设备，保持其正常运行状态，并及时清理泵站进水口的堵塞物。

结论：调节池在污水系统中的设计和维护对于保证污水处理工作的有效性和稳定性至关重要。

x x工业集中区污水处理厂及配套管网工程计算书污水处理厂（一期）工程设计计算一、设计规模本次厂区近期规模（xx年）0.1×104m3/d，Kz=2.11，远期期工程总规模（2030年）0.2×104m3/d，Kz=1.93。

二、设计计算1、近期处理水量：最大时处理水量：0.1×104×2.11=2110m3/d=87.91m3/h=0.024m3/s平时处理水量：0.1×104m3/d=41.67m3/h=0.012m3/s2、远期期处理水量：最大时处理水量：0.2×104×1.93=3860 m3/d=160.83m3/h=0.045m3/s平时处理水量：0.2×104m3/d=83.33m3/h=0.023m3/s二、粗格栅格栅井设两格，每格均设粗格栅一条。

设计规模按照远期考虑，近期运行一格，远期运行两格。

xx工业出版社《给水排水设计手册》第3册《城镇给水》第二版P167页：1）栅条断面：应根据跨度、格栅前后水位差和拦污量计算决定。

栅条一般可采用10mm×50mm～10mm×100mm的扁钢制成；2）栅条间隙（泵前）：根据水质水泵类型及叶轮直径决定，按照泵站性质，一般污水格栅间隙20～25mm，雨水格栅间隙≥40mm，按照水泵类型及口径D，应小于水泵叶片间隙。

一般轴流泵＜D/20，混流泵和离心泵＜D/30；3）流速：格栅通过设计流量时的流速一般采用0.8～1.0m/s，格栅前渠道内的流速可采用0.6～0.8m/s，栅后到集水池的流速可采用0.5～0.7m/s；格栅倾斜角度：格栅倾斜角度为45º～75º，一般机械清污时≥70º，特殊情况也采用90º垂直格栅，人工清污时≤60º；远期最大处理水量：Q max=3860m3/d，分两格，每格Q1=1930m3/d＝0.022m3/s=2000m3/d，分两格，每格Q2=1000m3/d＝0.012m3/s 远期平时处理水量：Q平时近期最大时处理水量：Q max =2110 m3/d，单格运行，每格=0.024 m3/s=1000 m3/d，单格运行，每格=0.012m3/s 近期平时处理水量：Q平时所以每格过水流量为1000～2110m3/d，据此选型号为HF700回转式格栅除污机机，格栅间隙b=20mm，允许过栅流量800～2600m3/d，过栅流速v=0.5～1.0m/s，安装角度α=75º，电机功率1.1kW，渠宽700mm，栅前水位1.00m，过栅水头损失取0.10m。

碾子山生活垃圾填埋场调节池计算
渗滤液水量最主要的影响因素是大气降水，一年内大气降水在时间上、数量上具有明显的不均匀性，而渗滤液处理站对进水的水量要求尽可能稳定，因此本次设计设置渗滤液调节池一座，用于储存、调节和均衡处理站进水水量和水质。

调节池容积的确定按下列公式进行计算：
公式：
Q=（C
1A
1
+C
2
A
2
）I/1000
其中：
Q：渗沥液产生量，m3/d；
I：20年一遇连续7日最大降雨量，mm/d；C
1
：封场填埋区浸出系数，0.1-0.2；
C
2：
正在填埋区浸出系数，0.5-0.8；
A
1
：封场填埋区汇水面积，m2。

A
2
：正在填埋区汇水面积，m2。

上述，C
1取0.15，C
2
取0.7。

最大日降雨量为127.6mm。

渣场填埋区总面积
33880m2，分为两个区，其中封场区面积A
1为13424m2，正在填埋区面积A
2
为
20456m2。

经计算调节池容积为2084m3，给予各种因素影响，考虑到厂区安全运行，最终设计调节池有效容量为4000m3。

调节池的水力停留时间：经验值4-12h, —般取8 (连续进水取4,问断取12) 调节池容积：1•小时流量*日最大变化系数(1.4) *停留时间2.水量的30-40%,最多40-50%3.V=QT3. 3调节池的计算[2]3.3. 1体积计算由于啤酒厂工人为四班轮班制，则取一天中6小时为一个周期，那么调节池容积为：(3-9)选择长方体：髙h=3m,长a二50m,宽b二25mSS去除率为30%,则出水SS浓度为：取超髙0. 4m,则总高H=3. 4mo3.3.2污泥量的计算产生的干污泥量为：(3-10)其中：so—进水SS浓度S—出水SS浓度E—SS去除率产泥体积，含水率为97%(3-11)3.3.3排泥系统沿池宽方向设置泥斗，污泥斗为长四棱台形，斗壁倾角为45。

上部方形面积为，底部方形面积为，髙为2m,,泥斗容积工业废水调节池的设计计算工业废水其水质水量随时变化，波动较大，废水水质水量的变化对排水及废水处理设备，特别是对净化设备正常发挥其净化功能是不利的，甚至有可能损坏设备，为解决这一矛盾，废水处理前一般要设调节池，以调节水量和水质。

设备类型：对角线出水调节池优点：出水槽沿对角线方向设置，同一时间流入池的废水，由池的左、右两侧经过不同时间流到出水槽，达到自动调节的目的。

数量：一座池子构筑材料：钢筋混凝土参数计算：废水在池一般停留3—4小时1.池子的实际容积设废水在池停留时间为T二4小时根据流量Q T二4小时=300m3/d T二4小时则池废水量Ql=Q/24 X T=300/24 X 4=50 (m3)得出池的有效容积为50 m3设计用调节池的实际容积为V二1. 4V有效=1.4X50=70 m3取V有效=72 m32.取池子的有效水深为hl=l. 8m纵向隔板间距5则调节池的平面面积是S二= =40 (m2)取宽为B=5 (m),则长L===8 (m)纵向隔板间距为1 m,所以隔板数为4取调节池超髙为h=0. 3 (m)为适应水质的变化，设置沉渣斗，由于电镀废水的悬浮物较少，所以按长度方向设置沉渣斗一个，共两个沉渣斗，沉渣斗倾角为45。

假定：在水一方餐厅每天用水量为15m 3左右，用水高峰期分别为10:00am —14:00pm 和17：00pm —21:00pm 两个时间段。

平均每个时间段进水量为 m 3。

其他时间段没有进水。

则其24小时平均流速为 m 3/h 。

（所以最优的出水量是控制在 m 3/h 。

）据此绘制污水流量变化曲线见下图，见红色线表示。

蓝色线表示平均污水流量。

当进水量大于出水量时，余量在调节池中贮存，当进水量小于出水量时，需取用调节池中的存水。

由此可见，调节池所需容积等于上图中面积A 、B 或C 中最大者，即调节池的理论调节容积为*13= m 3。

设计中采用的调节池容积，一般宜考虑增加理论调节池容积的10%-20%，故本例中调节池容积按V=*= m 3，约等于10 m 3来计算。

调节池池子高度取2m ，其中有效水深，超高。

则池面积为 A=V/h=10/=。

将调节池长设为3m, 宽设为2m ，所以调节池的实际尺寸为L*B*H=3*2*= m 3。

水力学的计算公式 流量与流速的关系： 式中：Q ——流量，m3/s ；vA Q⋅=A ——过水断面面积，m2； v ——流速，m/s ；谢才公式计算流速：R ——水力半径（过水断面积与湿周的比值），m ； I ——水力坡度（即水面坡度，等于管底坡度）； C ——流速系数，或谢才系数。

C 值一般按曼宁公式计算，即n ——管壁粗糙系数 由上可推导出： 充满度水流断面及水力半径计算见下图进水管管径选择已知流量Q=1.75 m 3/h =0.49L/s 。

根据设计手册，污水管最小设计流速0.6m/s,假设在满流的情况下，可算得管径为D=（4***3600）^=33mmIR C v ⋅⋅=611RnC ⋅=可计算坡度为i=考虑到污水管最大充满度不得大于h/D=,以及坡度方面的问题，决定采用DN=100mm的PVC管。

表5.2.3 生活污水塑料管道的坡度坡度采用i=，根据水力计算表，可知h/D=左右。

调节池设计(终版)(总6页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--调节池设计假定：在水一方餐厅每天用水量为15m3左右，用水高峰期分别为10:00am—14:00pm和17：00pm—21:00pm两个时间段。

平均每个时间段进水量为 m3。

其他时间段没有进水。

则其24小时平均流速为 m3/h。

（所以最优的出水量是控制在m3/h。

）据此绘制污水流量变化曲线见下图，见红色线表示。

蓝色线表示平均污水流量。

当进水量大于出水量时，余量在调节池中贮存，当进水量小于出水量时，需取用调节池中的存水。

由此可见，调节池所需容积等于上图中面积A、B或C中最大者，即调节池的理论调节容积为*13= m3。

设计中采用的调节池容积，一般宜考虑增加理论调节池容积的10%-20%，故本例中调节池容积按V=*= m3，约等于10 m3来计算。

调节池池子高度取2m ，其中有效水深，超高。

则池面积为 A=V/h=10/=。

将调节池长设为3m, 宽设为2m ，所以调节池的实际尺寸为L*B*H=3*2*= m 3。

水力学的计算公式 流量与流速的关系：式中：Q ——流量，m3/s ；A ——过水断面面积，m2； v ——流速，m/s ；谢才公式计算流速：R ——水力半径（过水断面积与湿周的比值），m ； I ——水力坡度（即水面坡度，等于管底坡度）；vA Q ⋅=IR C v ⋅⋅=C ——流速系数，或谢才系数。

C 值一般按曼宁公式计算，即n ——管壁粗糙系数 由上可推导出：充满度水流断面及水力半径计算见下图611RnC ⋅=进水管管径选择已知流量Q= m3/h =s。

根据设计手册，污水管最小设计流速s,假设在满流的情况下，可算得管径为D=（4***3600）^=33mm可计算坡度为i=考虑到污水管最大充满度不得大于h/D=,以及坡度方面的问题，决定采用DN=100mm的PVC管。

表生活污水塑料管道的坡度项次管径(mm)标准坡度(‰)最小坡度(‰) 1502512275158 3100126 4125105516074坡度采用i=，根据水力计算表，可知h/D=左右。

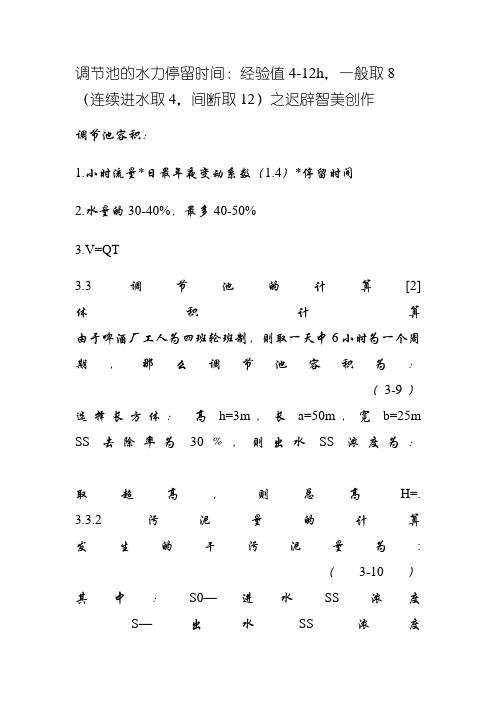

调节池的水力停留时间：经验值4-12h，一般取8（连续进水取4，间断取12）之迟辟智美创作调节池容积：1.小时流量*日最年夜变动系数（1.4）*停留时间2.水量的30-40%，最多40-50%3.V=QT3.3调节池的计算[2] 体积计算由于啤酒厂工人为四班轮班制，则取一天中6小时为一个周期，那么调节池容积为：（3-9）选择长方体：高h=3m，长a=50m，宽b=25m SS去除率为30﹪，则出水SS浓度为：取超高，则总高H=.3.3.2污泥量的计算发生的干污泥量为:（3-10）其中：S0—进水SS浓度 S—出水SS浓度E—SS去除率产泥体积，含水率为97﹪（3-11）3.3.3排泥系统沿池宽方向设置泥斗，污泥斗为长四棱台形，斗壁倾角为45°.上部方形面积为,底部方形面积为,高为2m，, 泥斗容积工业废水调节池的设计计算工业废水其水质水量随时变动，摆荡较年夜，废水水质水量的变动对排水及废水处置设备，特别是对净化设备正常发挥其净化功能是晦气的，甚至有可能损坏设备，为解决这一矛盾，废水处置前一般要设调节池，以调节水量和水质.设备类型：对角线出水调节池优点：出水槽沿对角线方向设置，同一时间流入池内的废水，由池的左、右两侧经过分歧时间流到出水槽，到达自动调节的目的.数量：一座池子构筑资料：钢筋混凝土参数计算：废水在池内一般停留3—4小时1．池子的实际容积设废水在池内停留时间为T=4小时根据流量Q T=4小时=300m3/d T=4小时则池内废水量 Q1=Q/24×T=300/24×4=50 （m3）得出池的有效容积为50 m3 设计用调节池的实际容积为V=1.4V有效=1.4×50=70 m3取V有效=72 m3 2．取池子的有效水深为h1=纵向隔板间距1m 则调节池的平面面积是S= = = 40（m2）取宽为B=5（m），则长L===8（m）纵向隔板间距为 1 m，所以隔板数为 4 取调节池超高为h=0.3（m）为适应水质的变动，设置沉渣斗，由于电镀废水的悬浮物较少，所以按长度方向设置沉渣斗一个，共两个沉渣斗，沉渣斗倾角为45.第二节调节发布时间：2005-6-12一、调节的作用工业企业由于生产工艺的原因，在分歧工段、分歧时间所排放的污水分歧很年夜，尤其是把持不正常或设备发生泄漏时，污水的水质就会急剧恶化，水量也年夜年夜增加，往往会超越污水处置设备的正常处置能力；城市污水，尤其是学校、居民小区等人员集中的处所，由于用水量和排入污水中杂质的不均匀性，也会使得其污水流量或浓度在一昼夜内有较年夜的变动.这些问题城市给处置把持带来很年夜的麻烦，使污水处置设施难以维持正常把持.因此，对特征上摆荡比力年夜的污水，有需要在污水进入处置主体之前，先将污水导入调节池进行均和调节处置，使其水量和水质都比力稳定，这样就可为后续的水处置系统提供一个稳定和优化的把持条件.具体说来，调节的作用主要体现在以下几个方面：1.提供对污水处置负荷的缓冲能力，防止处置系统负荷的急剧变动；2.减少进入处置系统污水流量的摆荡，使处置污水时所用化学品的加料速率稳定，适合加料设备的能力；3.在控制污水的pH值、稳定水质方面，可利用分歧污水自身的中和能力，减少中和作用中化学品的消耗量；4.防止高浓度的有毒物质直接进入生物化学处置系统；5.当工厂或其他系统暂时停止排放污水时，仍能对处置系统继续输入污水，保证系统的正常运行.二、调节处置的类型调节处置一般按其主要调节功能分为水量调节和水质调节两类.（一）水量调节水量调节比力简单，一般只需设置一简单的水池，坚持需要的调节池容积并使出水均匀即可.污水处置中纯真的水量调节有两种方式：一种为线内调节，进水一般采纳重力流，出水用泵提升，池中最高水位不高于进水管的设计水位，最低水位为死水位，有效水深一般为2～3m.另一种为线外调节，调节池设在旁路上，当污水流量过高时，过剩污水用泵打入调节池，当流量低于设计流量时，再从调节池回流至集水井，并送去后续处置.线外调节与线内调节相比，其调节池不受进水管高度限制，施工和排泥较方便，但被调节水量需要两次提升，消耗动力年夜.一般都设计成线内调节.（二）水质调节水质调节的任务是对分歧时间或分歧来源的污水进行混合，使流出的水质比力均匀，以防止后续处置设施接受过年夜的冲击负荷.水质调节的基本方法有两类.1.外加动力调节外加动力就是在调节池内，采纳外加叶轮搅拌、鼓风空气搅拌、水泵循环等设备对水质进行强制调节，它的设备比力简单，运行效果好，但运行费用高.2.差流方式调节采纳差流方式进行强制调节，使分歧时间和分歧浓度的污水进行水质自身水力混合，这种方式基本上没有运行费用，但设备较复杂.(1) 对角线调节池对角线调节池是经常使用的差流方式调节池的类型很多.对角线调节池的特点是出水槽沿对角线方向设置，污水由左右两侧进入池内，经分歧的时间流到出水槽，从而使先后过来的、分歧浓度的废水混合，到达自动调节均和的目的.为了防止污水在池内短路，可以在池内设置若干纵向隔板.污水中的悬浮物会在池内沉淀，对小型调节池，可考虑设置沉渣斗，通过排渣管按期将污泥排出池外；如果调节池的容积很年夜，需要设置的沉渣斗过多，这样管理太麻烦，可考虑将调节池做成平底，用压缩空气搅拌，以防止沉淀，空气用量为1.5~3m3/(m2·h) 调节池的有效水深采用1.5~2m, 纵向隔板间距为1~1.5m .如果调节池采纳堰顶溢流出水，则这种形式的调节池只能调节水质的变动，而不能调节水量和水量的摆荡.如果后续处置构筑物要求处置水量比力均匀和严格，可把对角线出水槽放在靠近池底处开孔，在调节池外设水泵吸水井，通过水泵把调节池出水抽送到后续处置构筑物中，水泵出水量可认为是稳定的.或者使出水槽能在调节池内随水位上下自由摆荡，以便贮存盈余水量，弥补水量充足.(2) 同心圆调节池在池内设置许多折流隔墙，控制污水1/3~1/4流量从调节池的起端流入，在池内来回折流，延迟时间，充沛混合、均衡；剩余的流量通过设在调节池上的配水槽的各投配口等量地投入池内前后各个位置.从而使先后过来的、分歧浓度的废水混合，到达自动调节均和的目的.另外，利用部份水回流方式、沉淀池沿程进水方式，也可实现水质均和调节.在实际生产中，可结合具体情况选择一种合适的调节方法.三、调节池的设计及实例调节池的设计主要是确定其容积，可根据污水浓度和流量变动的规律，以及要求的调节均和水平来计算.对水量调节，计算平均流量作为出水流量，再根据流量的摆荡情况计算出所需调节池的容积.具体方法拜会例题.在一般场所，往往水质和水量都要考虑，而且有时水质的均和更重要些，此时调节池容积可按流量和浓度比力年夜的连续4~8h的污水水量计算.若水质水量变动年夜时，可取10~12h的流量，甚至采用24h 的流量计算.采纳的调节时间越长，污水水质越均匀，但调节池的容积也年夜，工程造价也高.应根据具体条件和处置要求来选定合适的调节时间.综合比较三种调节历时的调节池容积、出水盐酸浓度，结合后续处置对水质均匀性的要求、工程造价和实际场地等因素综合分析，可确定最佳容积（以下内容略），并进一步确定具体尺寸.。
