(完整版)画法几何及机械制图试题及答案

组合体的视图1单选(1分)已知立体的主、俯视图，正确的左视图是：A2单选(1分)已知主观图和俯视图，正确的左视图是：C3单选(1分)已知物体的主、俯视图，错误的左视图是：B4单选(1分)已知主、俯两视图，其正确的左视图是：D5单选(1分)已知四组图形的主、俯视图，其错误的一组视图是：A6单选(1分)已知主、俯两视图，其正确的左视图是：D6填空(1分) 由若干基本形体组成的类似机器零件的物体称为____。

组合体7填空(1分) 假想将组合体分解为若干个简单的基本形体，然后分析它们之间的相对位置、组成方式以及表面之间过渡关系，这样的分析方法称为组合体的____。

形体分析法8填空(1分) 组合体相邻形体表面过渡关系投射特征有：两形体表面____与____；____与____。

共面不共面相切相交9填空(1分) 读图要点：把几个视图联系起来读；要从反映形状特征较多的视图看起；分析形体间相邻表面的____；要注意物体表面的____和____。

相对位置方向性可见性10填空(1分) 读图方法：投影分析、空间想像物体形状，要弄清视图中“____”和“____”的含义；要判断出相邻表面间的“____”。

图线线框相对位置11填空(1分) 画组合体三视图时，要注意三个视图之间存在的对应尺寸关系是：____；____；____ 。

长对正高平齐宽相等12填空(1分)读组合体视图的基本方法是____法和____法。

形体分析线面分析机件的表达方法1单选(1分)机件向不平行于任何基本投影面的平面投影所得的视图叫A.基本视图B.斜视图C.向视图D.局部视图2单选(1分)已知主、俯视图，选出改画后正确的全剖主视图：C3单选(1分)在下图中选出正确的一组剖视图。

B4单选(1分)下列斜剖视图中，正确的表达是：D5单选(1分)在下图中选出正确的剖视图。

A6单选(1分)在半剖视图中半个视图与半个剖视图的分界线用A.细实线 B.波浪线 C.粗实线 D.细点画线7单选(1分)在局部剖视图中，视图与剖视部分的分界线用A.粗实线B.细实线C.细点画线D.波浪线8单选(1分) 对于零件上的肋板、轮辐、薄壁等，如（）剖切，不画剖面符号，且用粗实线将它们与相邻结构分开。

画法几何及机械制图习题集参考答案完整一、绘制直线1. 给定一条线段AB，要求在该线段的中点画一条与该线段垂直的直线。

解析：首先，找到线段AB的中点C，然后以C点为圆心，线段AB长度的一半为半径，画一个圆。

圆与线段AB的交点D和E分别连接，DE即为所求的与线段AB垂直的直线。

2. 给定线段AB和一点P，在点P处作一条与线段AB平行的直线。

解析：首先，在点P处作一条与线段AB相交且垂直于线段AB的直线。

然后，从线段AB上任取一点Q，再画一条过点Q且平行于上一条直线的直线。

两条直线的交点即为所求的与线段AB平行的直线。

二、绘制圆1. 给定两点A和B，要求画一条以线段AB为直径的圆。

解析：首先，找到线段AB的中点C，然后以C点为圆心，线段AC或BC的长度为半径，画一个圆。

2. 给定一点O和一条线段AB，要求在点O处画一条过点O的直径为线段AB的圆。

解析：首先，以点O为圆心，线段OA或OB的长度为半径，画一个圆，交线段OA或OB于C点和D点。

然后，连接C点和D点，CD即为所求的直径。

三、绘制平行线与垂直线1. 给定一条直线L和一点P，在点P处作一条与直线L平行的直线。

解析：首先，以点P为圆心，取一个任意半径，画一个圆。

然后，以圆上一点Q为心，半径为PQ的长度，画一个新的圆。

新圆与直线L 的交点即为所求的与直线L平行的直线。

2. 给定一条直线L和一点P，在点P处作一条与直线L垂直的直线。

解析：首先，以点P为圆心，取一个任意半径，画一个圆。

然后，以圆上一点Q为心，半径为PQ的长度，画一个新的圆。

新圆与直线L 的交点即为所求的与直线L垂直的直线。

四、绘制角1. 给定两条直线L1和L2，在它们的交点处作一个角。

解析：首先，画出直线L1和L2，并找出它们的交点O。

然后，以点O为圆心，画一个任意大小的圆。

圆与直线L1和L2的交点分别为点A和点B，连接AO和BO，即为所求的角。

2. 给定一条直线L和两点A、B，要求画出以直线L为边，以线段AB为底的角。

《画法几何与机械制图》课程习题集一、填空题11.注出P、Q平面和AB、CD直线的另二个投影，并按它们对投影面的相对位置填空。

2.注出P、Q平面和AB、CD直线的另二个投影，并按它们对投影面的相对位置填空。

3.注出P、Q平面和AB、CD直线的另二个投影，并按它们对投影面的相对位置填空。

4.注出P、Q平面和AB、CD直线的另二个投影，并按它们对投影面的相对位置填空。

5.判断并填写两直线的相对位置关系。

二、综合设计题6.分析下列螺纹及其连接的错误，在其右方做出正确的视图。

7.分析下列螺纹及其连接的错误，在其右方做出正确的视图。

8.读懂拨叉图，并填空：1、图中B—B是断面图；K是视图；2、在图上标出零件长、宽、高三个方向的尺寸基准；3、零件属于类零件，这种零件一般需要的视图表示，其材料是（写出牌号）；4、图中右上角符号“”表示。

9.读懂轴的零件图，填空并补画出断面图B-B。

1、表达轴类零件结构一般采用个基本视图，此视图必定是视图。

2、该零件要求表面粗糙度的最小值是。

3、在图中用箭头和指引线指出高度和宽度尺寸基准。

4、6φ表示。

26k5、该零件的AA-是断面图，该零件有个退刀槽，6、图右上角表示。

7、补画出轴上（B-B）断面图。

10.读懂下面阀杆的零件图，并填空：1、该零件长度方向的尺寸基准是、高度方向的尺寸基准是。

2、图中右上角注出的“其余”的含义是。

3、图中尺寸12是；50是；SR20是。

（总体尺寸、定位尺寸或者定形尺寸）4、11表示基本尺寸是，基本偏差代号是，公差等级代号是。

18d5、阀杆零件的材料是（填牌号）。

三、作图题111.分析下列形体，标注其尺寸（从图中直接量取，取整数）。

12.对下面的形体进行尺寸标注（取整，四舍五入）。

13.分析下列形体，标注其尺寸（从图中直接量取，保留一位小数）。

14.标注组合体的尺寸（取整数，四舍五入）。

15.对下面形体进行尺寸标注（取整，四舍五入）。

16.读懂两视图，补画第三视图。

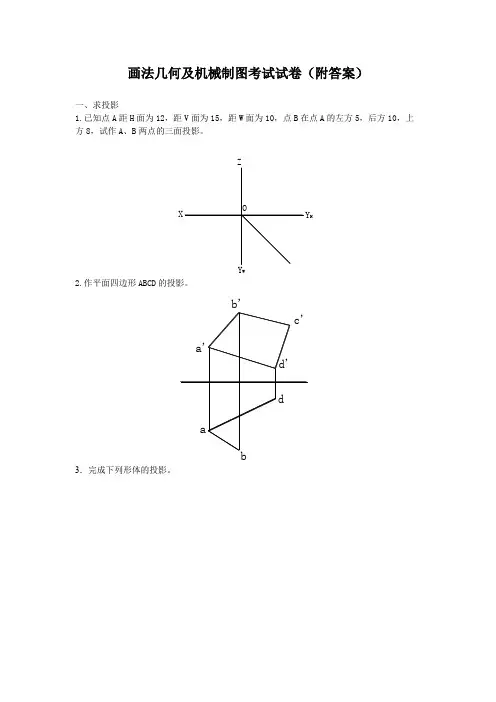

画法几何及机械制图考试试卷（附答案）一、求投影1.已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。

2.作平面四边形ABCD的投影。

3．完成下列形体的投影。

（1）（2）4．作水平线AB的三面投影。

已知点A距H面为15，距V面为5，距W面为10，AB与V面夹角为30°，实长为30，点B在点A的左前方。

ZoX Y WY H5．已知直线为AC为正平线，试补全平行四边形ABCD的水平投影。

6．在平面ABC内作一条水平线，使其到H面的距离为10mm。

7．作平面△ABC和平面△EFG的交线，并判别可见性。

8．在平面ABC内作一点，使其到H面的距离为15mm，到V面的距离为12mm。

9．作直线和平面的交点，并判别可见性。

二、补试图1．根据给出的视图，补画第三视图（或视图所缺的图线）。

（1）（2）2．根据已知视图补画第三视图或视图中所缺的图线。

（2）3．根据给出的视图，补画第三视图或视图中所缺的图线。

（1）4．补画视图中的缺线5．根据给出的视图，补画第三视图或视图中所缺的图线。

（1）（2）（6图中的缺线。

７．补全螺栓连接图中所缺的图线。

８．在指定位置画出剖面图(键槽深为3mm)。

三、改画视图1．在指定位置将主视图画成全剖视图。

2．在指定位置将主视图画成剖视图。

3．在指定位置将主视图画成全剖视图。

4．在指定位置将主视图画成全剖视图，左视图画成半剖视图。

５．在指定位置将主视图画成剖视图。

四、改错题１．指出下列螺纹画法中的错误，并将正确的画在指定位置。

２．改正双头螺柱连接中的错误画法。

３．指出螺柱连接画法中的错误，并将正确的画在指定位置。

参考答案一、求投影1．已知点A 距H 面为12，距V 面为15，距W 面为10，点B 在点A 的左方5，后方10，上方8，试作A 、B 两点的三面投影。

2．作平面四边形ABCD 的投影。

3．完成下列形体的投影。

机械制图一、填空题1．比例的种类有原始比例、放大比例、缩小比例。

2．图样中的可见轮廓线用粗实线绘制;图样中尺寸线和尺寸界线用细实线绘制。

3.正投影的基本性质包括真实性、积聚性、类似性。

４．三视图的投影关系表现为：主、俯视图长对正；主、左视图高平起 ;俯、左视图宽相等。

５.．空间两直线的相对位置有平行、相交、交叉、三种情况。

6．组合体相邻两体间表面的接合关系可分为不平齐、平齐、相切，相交。

７．组合体的尺寸种类有外形尺寸、定位尺寸、总体尺寸。

8.．同一机件各剖视图中的剖面线,应画成间隔相等、方向相同而且与水平成45０的平行线。

1．9．剖视图分为全剖视图;半剖视图；局部剖视图。

1０.移出断面一般配置在剖切线的延长线上。

2．１1.一张完整的零件图应包括：一组图形;完整的尺寸;技术要求；标题栏。

3．１2.国家标准将配合分为过赢配合；间隙配合；过渡配合。

4．1３.公差带由公差带大小;公差带位置。

这两个要素组成。

１4.在装配图上作剖视时，当剖切平面通过标准件和实心的对称平面或轴线时，这些零件均按不剖绘制。

1５．图中图形与其实物相应要素的线性尺寸之比称为比例。

16．图样中的剖面线用细实线绘制；图样中转体的轴线或形体的对称线用点划线绘制。

1７．尺寸线终端可以有箭头和斜线两种形式。

18．．投影法分为中心投影法和平行投影法。

19．断面图分为移出断面图；重合断面图。

20.无论内、外螺纹，螺纹终止线均用粗实线绘制。

21．．齿轮轮齿部分齿顶圆和齿顶线用粗实线绘制;分度圆和分度线用点划线绘制;在不剖视图中，齿根圆和齿根线用点划线绘制，也可省略不画；在剖视图中齿根线用粗实线绘制。

22.表面粗糙度越低,表面越光滑，但加工成本也越高。

2３.公差带大小由标准公差等级确定,公差带位置由基本偏差确定。

2４．国家标准规定有基孔制和基轴制两种配合制度。

2５．一张完整的装配图包括: 一组视图；必要的尺寸;技术要求;标题栏、序号和明细表四部分内容。

学年度第一学期期末考试《画法几何与机械制图》（A）卷专业班级________________ 姓名学号一、单选题（每题的备选答案中只有一个量佳答案，每题2分，共30分）1、侧垂线的三面投影中，积聚为•个点的投影为（A）。

（A）恻面投影（B）正面投影（C）水平投影（D）雷诺应力2、半剖视图选用的是（A）剖切面。

（A）单一（B）几个平行的（C）几个相交的（D）其它3、局部制视图选用的是（）剂切面。

（A）单∙（B）几个平行的（C）几个相交的（D洪它4、六个基本视图中最常用的是（B ）视图。

（A）主、右、仰（B）主、俯、左（Q后、右、仰（D）主、左、仰5、六个提本视图的投影规律是“主俯仰后：长对正；（O ：高平齐；俯左仰右：宽相等.”（A）主悌仰右（B）俯左后右（。

主左右后（D）主仰后右6、机件向不平行于任何基本投影面的平面投影所得的视图叫（B ）。

（A）局部视图（B）斜视图（。

基本视图（D）向视图7、在半剖视图中半个视图与半个剖视图的分界线用（C ）。

（A）粗实线（B）细实线（C）细点画线（D）波浪线8、在局部制视图中，视图与剂视部分的分界线用（D）e（A）粗实线（B）细实线（C）细点面线（D）波浪线9、局部放大图的标注中，若被放大的部分有几个，应用（C）数字编号. 并在局部放大图上方标注相应的数字和采用的比例。

（A）希A（B）阿拉伯（C）罗马（D）中国10、在下图的A-A断面图中，选出正确的断面图（A > ,A-A A-A A-A A-ACB θ θ θABCDIK下图的A-A剖面图中，选出正确的断面图（）•A-A A-A A-A A-AO O θ ΘABCDBH密居◎ 13、在下图中，选出正确的一组视图（）。

◎⑹◎ABCD14、下图采用的是（A ）画法。

（A）荷化（B）对称（C）示意（D）省略l5-∙515、用5:1的比例画机件,若图纸上该机件长30 mm,则该机件实际长度为（C ）.（A） 5 mm （B） 3（） mm （C）6 ≡ （D） 150 mm二.多选题（每题的备选答案中只有一个最佳答案，每题5分，共50分）16、几何公差的儿何特征中，同属于形状、位置、方向公差的是（AC ）. A,线轮廓度B.同轴度C.面轮廓度D.全跳动17、常用销的形式有（ABD ）,A.圆柱销B.圆锥销C.半圆销D.开口销18、几何公差的几何特征中，屈于位置公差的是（ACD ）βA.同心度B.垂直度C.对称度D.同轴度19、以下说法正确的仃（ABC ）。

组合体的视图1单选(1分)已知立体的主、俯视图，正确的左视图是：A2单选(1分)已知主观图和俯视图，正确的左视图是：C3单选(1分)已知物体的主、俯视图，错误的左视图是：B4单选(1分)已知主、俯两视图，其正确的左视图是：D5单选(1分)已知四组图形的主、俯视图，其错误的一组视图是：A6单选(1分)已知主、俯两视图，其正确的左视图是：D6填空(1分) 由若干基本形体组成的类似机器零件的物体称为____。

组合体7填空(1分) 假想将组合体分解为若干个简单的基本形体，然后分析它们之间的相对位置、组成方式以及表面之间过渡关系，这样的分析方法称为组合体的____。

形体分析法8填空(1分) 组合体相邻形体表面过渡关系投射特征有：两形体表面____与____；____与____。

共面不共面相切相交9填空(1分) 读图要点：把几个视图联系起来读；要从反映形状特征较多的视图看起；分析形体间相邻表面的____；要注意物体表面的____和____。

相对位置方向性可见性10填空(1分) 读图方法：投影分析、空间想像物体形状，要弄清视图中“____”和“____”的含义；要判断出相邻表面间的“____”。

图线线框相对位置11填空(1分) 画组合体三视图时，要注意三个视图之间存在的对应尺寸关系是：____；____；____ 。

长对正高平齐宽相等12填空(1分)读组合体视图的基本方法是____法和____法。

形体分析线面分析机件的表达方法1单选(1分)机件向不平行于任何基本投影面的平面投影所得的视图叫A.基本视图B.斜视图C.向视图D.局部视图2单选(1分)已知主、俯视图，选出改画后正确的全剖主视图：C3单选(1分)在下图中选出正确的一组剖视图。

B4单选(1分)下列斜剖视图中，正确的表达是：D5单选(1分)在下图中选出正确的剖视图。

A6单选(1分)在半剖视图中半个视图与半个剖视图的分界线用A.细实线 B.波浪线 C.粗实线 D.细点画线7单选(1分)在局部剖视图中，视图与剖视部分的分界线用A.粗实线B.细实线C.细点画线D.波浪线8单选(1分) 对于零件上的肋板、轮辐、薄壁等，如（）剖切，不画剖面符号，且用粗实线将它们与相邻结构分开。
