最新画法几何及机械制图试题及答案

画法几何及机械制图考试试卷（附答案）一、填空题1．比例的种类有、、。

2．图样中的可见轮廓线用绘制；图样中尺寸线和尺寸界线用绘制。

3．正投影的基本性质包括、、。

4．三视图的投影关系表现为：主、俯视图；主、左视图；俯、左视图。

5．．空间两直线的相对位置有、、、三种情况。

6．组合体相邻两体间表面的接合关系可分为、、、。

7．组合体的尺寸种类有、、。

8．．同原值比例；放大比例；缩小比例。

粗实线；细实线。

真实性；积聚性；类似性。

长对正；高平齐；宽相等。

平行；相交；交叉。

不平齐；平齐；相切；相交。

定形尺寸；定位尺寸；总体尺寸。

相等；相同；450。

全剖视图；半剖视图；局部剖视图。

剖切线的延长线上。

一组图形；完整的尺寸；技术要求；标题栏。

过赢配合；间隙配合；过渡配合。

公差带大小；公差带位置。

不剖。

比例。

细实线；点划线。

箭头；斜线。

中心投影法；平行投影法。

移出断面图；重合断面图。

粗实线。

粗实线；点划线；细实线；粗实线。

光滑；高。

标准公差等级；基本偏差。

基孔制；基轴制。

一组视图；必要的尺寸；技术要求；标题栏、序号和明细表。

一机件各剖视图中的剖面线，应画成间隔、方向而且与水平成的平行线。

9．剖视图分为、、。

10．移出断面一般配置在。

11．一张完整的零件图应包括：、、、。

12．国家标准将配合分为、、。

13．公差带由和这两个要素组成。

14．在装配图上作剖视时，当剖切平面通过标准件和实心的对称平面或轴线时，这些零件均按绘制。

15．图中图形与其实物相应要素的线性尺寸之比称为。

16．图样中的剖面线用绘制；图样中转体的轴线或形体的对称线用绘制。

17．尺寸线终端可以有和两种形式。

18．．投影法分为和。

19．断面图分为和。

20．无论内、外螺纹，螺纹终止线均用绘制。

21．．齿轮轮齿部分齿顶圆和齿顶线用绘制；分度圆和分度线用绘制；在不剖视图中，齿根圆和齿根线用绘制，也可省略不画；在剖视图中齿根线用绘制。

22．表面粗糙度越低，表面越，但加工成本也越。

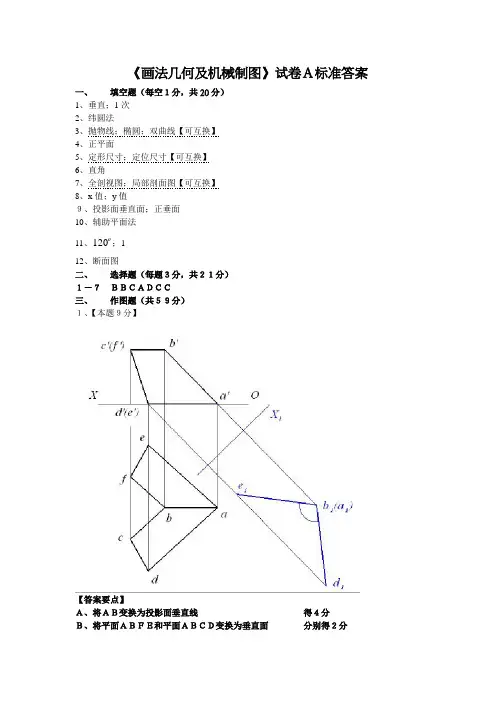

《画法几何及机械制图》试卷Ａ标准答案
一、填空题（每空１分，共20分）
1、垂直；1次
2、纬圆法
3、抛物线；椭圆；双曲线【可互换】
4、正平面
5、定形尺寸；定位尺寸【可互换】
6、直角
7、全剖视图；局部剖面图【可互换】
8、x值；y值
９、投影面垂直面；正垂面
10、辅助平面法
120；1
11、o
12、断面图
二、选择题（每题３分，共２１分）
１－７ＢＢＣＡＤＣＣ
三、作图题（共５９分）
１、【本题９分】
【答案要点】
Ａ、将ＡＢ变换为投影面垂直线得４分
Ｂ、将平面ＡＢＦＥ和平面ＡＢＣＤ变换为垂直面分别得２分
Ｃ、标出角度得１分２、【本题１０分】
【答案要点】
Ａ、求出交点的水平投影得６分
Ｂ、判断出水平投影的可见性得４分
３、【本题１０分】
【答案要点】
Ａ、绘出正面投影和水平投影得６分
Ｂ、绘出侧面投影得４分
【答案要点】
Ａ、绘出水平投影得5分
Ｂ、绘出侧面投影得5分
5、【本题１０分】
【答案要点】
A、求得第一段截交线及第二段截交线分别得4分
B、求得两个截平面的交线及将图形轮廓补充完整得2分
【答案要点】
A、过K点水平投影作AK水平投影的垂线得2分
B、在水平投影中作X轴的平行线，相距为10mm，得B点的水平投影得2分
C、求得C点的水平投影得2分
D、求得C点的正面投影得2分
E、求得B点的正面投影得1分
F、将ABC的两面投影补充完整得1分。

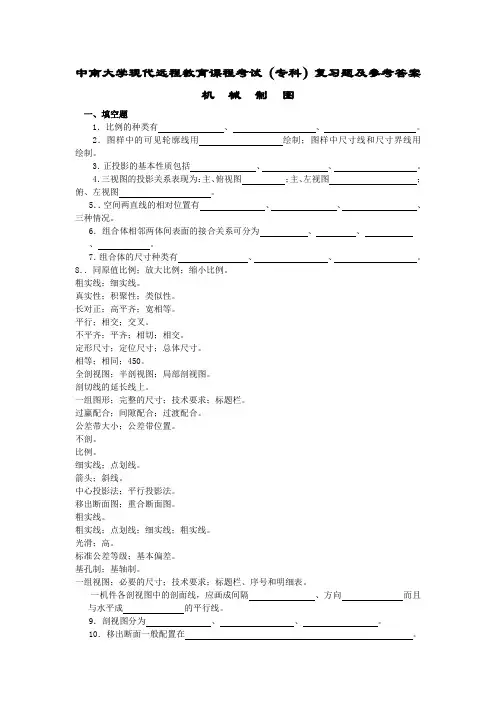

中南大学现代远程教育课程考试（专科）复习题及参考答案机械制图一、填空题1．比例的种类有、、。

2．图样中的可见轮廓线用绘制；图样中尺寸线和尺寸界线用绘制。

3．正投影的基本性质包括、、。

4．三视图的投影关系表现为：主、俯视图；主、左视图；俯、左视图。

5．．空间两直线的相对位置有、、、三种情况。

6．组合体相邻两体间表面的接合关系可分为、、、。

7．组合体的尺寸种类有、、。

8．．同原值比例；放大比例；缩小比例。

粗实线；细实线。

真实性；积聚性；类似性。

长对正；高平齐；宽相等。

平行；相交；交叉。

不平齐；平齐；相切；相交。

定形尺寸；定位尺寸；总体尺寸。

相等；相同；450。

全剖视图；半剖视图；局部剖视图。

剖切线的延长线上。

一组图形；完整的尺寸；技术要求；标题栏。

过赢配合；间隙配合；过渡配合。

公差带大小；公差带位置。

不剖。

比例。

细实线；点划线。

箭头；斜线。

中心投影法；平行投影法。

移出断面图；重合断面图。

粗实线。

粗实线；点划线；细实线；粗实线。

光滑；高。

标准公差等级；基本偏差。

基孔制；基轴制。

一组视图；必要的尺寸；技术要求；标题栏、序号和明细表。

一机件各剖视图中的剖面线，应画成间隔、方向而且与水平成的平行线。

9．剖视图分为、、。

10．移出断面一般配置在。

11．一张完整的零件图应包括：、、、。

12．国家标准将配合分为、、。

13．公差带由和这两个要素组成。

14．在装配图上作剖视时，当剖切平面通过标准件和实心的对称平面或轴线时，这些零件均按绘制。

15．图中图形与其实物相应要素的线性尺寸之比称为。

16．图样中的剖面线用绘制；图样中转体的轴线或形体的对称线用绘制。

17．尺寸线终端可以有和两种形式。

18．．投影法分为和。

19．断面图分为和。

20．无论内、外螺纹，螺纹终止线均用绘制。

21．．齿轮轮齿部分齿顶圆和齿顶线用绘制；分度圆和分度线用绘制；在不剖视图中，齿根圆和齿根线用绘制，也可省略不画；在剖视图中齿根线用绘制。

22．表面粗糙度越低，表面越，但加工成本也越。

中南大学现代远程教育课程考试（专科）复习题及参考答案机械制图一、填空题1．比例的种类有、、。

2．图样中的可见轮廓线用绘制；图样中尺寸线和尺寸界线用绘制。

3．正投影的基本性质包括、、。

4．三视图的投影关系表现为：主、俯视图；主、左视图；俯、左视图。

5．．空间两直线的相对位置有、、、三种情况。

6．组合体相邻两体间表面的接合关系可分为、、、。

7．组合体的尺寸种类有、、。

8．．同原值比例；放大比例；缩小比例。

粗实线；细实线。

真实性；积聚性；类似性。

长对正；高平齐；宽相等。

平行；相交；交叉。

不平齐；平齐；相切；相交。

定形尺寸；定位尺寸；总体尺寸。

相等；相同；450。

全剖视图；半剖视图；局部剖视图。

剖切线的延长线上。

一组图形；完整的尺寸；技术要求；标题栏。

过赢配合；间隙配合；过渡配合。

公差带大小；公差带位置。

不剖。

比例。

细实线；点划线。

箭头；斜线。

中心投影法；平行投影法。

移出断面图；重合断面图。

粗实线。

粗实线；点划线；细实线；粗实线。

光滑；高。

标准公差等级；基本偏差。

基孔制；基轴制。

一组视图；必要的尺寸；技术要求；标题栏、序号和明细表。

一机件各剖视图中的剖面线，应画成间隔、方向而且与水平成的平行线。

9．剖视图分为、、。

10．移出断面一般配置在。

11．一张完整的零件图应包括：、、、。

12．国家标准将配合分为、、。

13．公差带由和这两个要素组成。

14．在装配图上作剖视时，当剖切平面通过标准件和实心的对称平面或轴线时，这些零件均按绘制。

15．图中图形与其实物相应要素的线性尺寸之比称为。

16．图样中的剖面线用绘制；图样中转体的轴线或形体的对称线用绘制。

17．尺寸线终端可以有和两种形式。

18．．投影法分为和。

19．断面图分为和。

20．无论内、外螺纹，螺纹终止线均用绘制。

21．．齿轮轮齿部分齿顶圆和齿顶线用绘制；分度圆和分度线用绘制；在不剖视图中，齿根圆和齿根线用绘制，也可省略不画；在剖视图中齿根线用绘制。

22．表面粗糙度越低，表面越，但加工成本也越。

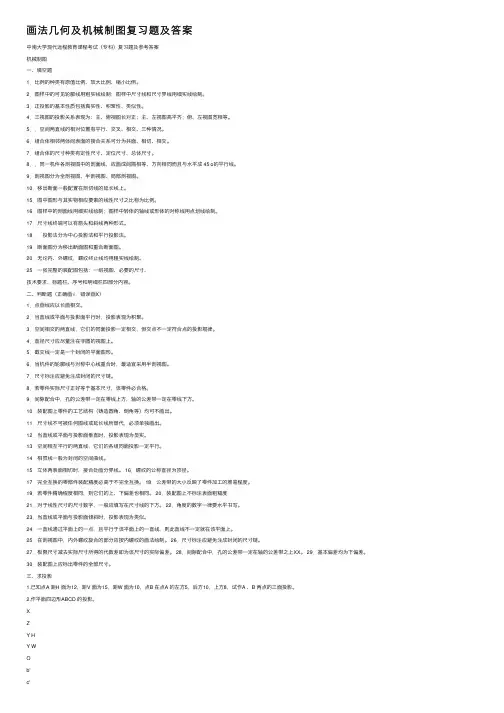

画法⼏何及机械制图复习题及答案中南⼤学现代远程教育课程考试（专科）复习题及参考答案机械制图⼀、填空题1．⽐例的种类有原值⽐例、放⼤⽐例、缩⼩⽐例。

2．图样中的可见轮廓线⽤粗实线绘制；图样中尺⼨线和尺⼨界线⽤细实线绘制。

3．正投影的基本性质包括真实性、积聚性、类似性。

4．三视图的投影关系表现为：主、俯视图长对正；主、左视图⾼平齐；俯、左视图宽相等。

5．．空间两直线的相对位置有平⾏、交叉、相交、三种情况。

6．组合体相邻两体间表⾯的接合关系可分为共⾯、相切、相交。

7．组合体的尺⼨种类有定性尺⼨、定位尺⼨、总体尺⼨。

8．．同⼀机件各剖视图中的剖⾯线，应画成间隔相等、⽅向相同⽽且与⽔平成 45 o的平⾏线。

9．剖视图分为全剖视图、半剖视图、局部剖视图。

10．移出断⾯⼀般配置在剖切线的延长线上。

15．图中图形与其实物相应要素的线性尺⼨之⽐称为⽐例。

16．图样中的剖⾯线⽤细实线绘制；图样中转体的轴线或形体的对称线⽤点划线绘制。

17．尺⼨线终端可以有箭头和斜线两种形式。

18．．投影法分为中⼼投影法和平⾏投影法。

19．断⾯图分为移出断⾯图和重合断⾯图。

20．⽆论内、外螺纹，螺纹终⽌线均⽤粗实线绘制。

25．⼀张完整的装配图包括：⼀组视图、必要的尺⼨、技术要求、标题栏、序号和明细栏四部分内容。

⼆、判断题（正确画√，错误画X）1．点画线应以长画相交。

2．当直线或平⾯与投影⾯平⾏时，投影表现为积聚。

3．空间相交的两直线，它们的同⾯投影⼀定相交，但交点不⼀定符合点的投影规律。

4．直径尺⼨应尽量注在⾮圆的视图上。

5．截交线⼀定是⼀个封闭的平⾯图形。

6．当机件的轮廓线与对称中⼼线重合时，最适宜采⽤半剖视图。

7．尺⼨标注应避免注成封闭的尺⼨链。

8．若零件实际尺⼨正好等于基本尺⼨，该零件必合格。

9．间隙配合中，孔的公差带⼀定在零线上⽅，轴的公差带⼀定在零线下⽅。

10．装配图上零件的⼯艺结构（铸造圆⾓、倒⾓等）均可不画出。

11．尺⼨线不可被任何图线或延长线所替代，必须单独画出。

画法几何及机械制图习题集参考答案完整一、绘制直线1. 给定一条线段AB，要求在该线段的中点画一条与该线段垂直的直线。

解析：首先，找到线段AB的中点C，然后以C点为圆心，线段AB长度的一半为半径，画一个圆。

圆与线段AB的交点D和E分别连接，DE即为所求的与线段AB垂直的直线。

2. 给定线段AB和一点P，在点P处作一条与线段AB平行的直线。

解析：首先，在点P处作一条与线段AB相交且垂直于线段AB的直线。

然后，从线段AB上任取一点Q，再画一条过点Q且平行于上一条直线的直线。

两条直线的交点即为所求的与线段AB平行的直线。

二、绘制圆1. 给定两点A和B，要求画一条以线段AB为直径的圆。

解析：首先，找到线段AB的中点C，然后以C点为圆心，线段AC或BC的长度为半径，画一个圆。

2. 给定一点O和一条线段AB，要求在点O处画一条过点O的直径为线段AB的圆。

解析：首先，以点O为圆心，线段OA或OB的长度为半径，画一个圆，交线段OA或OB于C点和D点。

然后，连接C点和D点，CD即为所求的直径。

三、绘制平行线与垂直线1. 给定一条直线L和一点P，在点P处作一条与直线L平行的直线。

解析：首先，以点P为圆心，取一个任意半径，画一个圆。

然后，以圆上一点Q为心，半径为PQ的长度，画一个新的圆。

新圆与直线L 的交点即为所求的与直线L平行的直线。

2. 给定一条直线L和一点P，在点P处作一条与直线L垂直的直线。

解析：首先，以点P为圆心，取一个任意半径，画一个圆。

然后，以圆上一点Q为心，半径为PQ的长度，画一个新的圆。

新圆与直线L 的交点即为所求的与直线L垂直的直线。

四、绘制角1. 给定两条直线L1和L2，在它们的交点处作一个角。

解析：首先，画出直线L1和L2，并找出它们的交点O。

然后，以点O为圆心，画一个任意大小的圆。

圆与直线L1和L2的交点分别为点A和点B，连接AO和BO，即为所求的角。

2. 给定一条直线L和两点A、B，要求画出以直线L为边，以线段AB为底的角。

学年度第一学期期末考试《画法几何与机械制图》（A）卷专业班级________________ 姓名学号一、单选题（每题的备选答案中只有一个量佳答案，每题2分，共30分）1、侧垂线的三面投影中，积聚为•个点的投影为（A）。

（A）恻面投影（B）正面投影（C）水平投影（D）雷诺应力2、半剖视图选用的是（A）剖切面。

（A）单一（B）几个平行的（C）几个相交的（D）其它3、局部制视图选用的是（）剂切面。

（A）单∙（B）几个平行的（C）几个相交的（D洪它4、六个基本视图中最常用的是（B ）视图。

（A）主、右、仰（B）主、俯、左（Q后、右、仰（D）主、左、仰5、六个提本视图的投影规律是“主俯仰后：长对正；（O ：高平齐；俯左仰右：宽相等.”（A）主悌仰右（B）俯左后右（。

主左右后（D）主仰后右6、机件向不平行于任何基本投影面的平面投影所得的视图叫（B ）。

（A）局部视图（B）斜视图（。

基本视图（D）向视图7、在半剖视图中半个视图与半个剖视图的分界线用（C ）。

（A）粗实线（B）细实线（C）细点画线（D）波浪线8、在局部制视图中，视图与剂视部分的分界线用（D）e（A）粗实线（B）细实线（C）细点面线（D）波浪线9、局部放大图的标注中，若被放大的部分有几个，应用（C）数字编号. 并在局部放大图上方标注相应的数字和采用的比例。

（A）希A（B）阿拉伯（C）罗马（D）中国10、在下图的A-A断面图中，选出正确的断面图（A > ,A-A A-A A-A A-ACB θ θ θABCDIK下图的A-A剖面图中，选出正确的断面图（）•A-A A-A A-A A-AO O θ ΘABCDBH密居◎ 13、在下图中，选出正确的一组视图（）。

◎⑹◎ABCD14、下图采用的是（A ）画法。

（A）荷化（B）对称（C）示意（D）省略l5-∙515、用5:1的比例画机件,若图纸上该机件长30 mm,则该机件实际长度为（C ）.（A） 5 mm （B） 3（） mm （C）6 ≡ （D） 150 mm二.多选题（每题的备选答案中只有一个最佳答案，每题5分，共50分）16、几何公差的儿何特征中，同属于形状、位置、方向公差的是（AC ）. A,线轮廓度B.同轴度C.面轮廓度D.全跳动17、常用销的形式有（ABD ）,A.圆柱销B.圆锥销C.半圆销D.开口销18、几何公差的几何特征中，屈于位置公差的是（ACD ）βA.同心度B.垂直度C.对称度D.同轴度19、以下说法正确的仃（ABC ）。

组合体的视图1单选(1分)已知立体的主、俯视图，正确的左视图是：A2单选(1分)已知主观图和俯视图，正确的左视图是：C3单选(1分)已知物体的主、俯视图，错误的左视图是：B4单选(1分)已知主、俯两视图，其正确的左视图是：D5单选(1分)已知四组图形的主、俯视图，其错误的一组视图是：A6单选(1分)已知主、俯两视图，其正确的左视图是：D6填空(1分) 由若干基本形体组成的类似机器零件的物体称为____。

组合体7填空(1分) 假想将组合体分解为若干个简单的基本形体，然后分析它们之间的相对位置、组成方式以及表面之间过渡关系，这样的分析方法称为组合体的____。

形体分析法8填空(1分) 组合体相邻形体表面过渡关系投射特征有：两形体表面____与____；____与____。

共面不共面相切相交9填空(1分) 读图要点：把几个视图联系起来读；要从反映形状特征较多的视图看起；分析形体间相邻表面的____；要注意物体表面的____和____。

相对位置方向性可见性10填空(1分) 读图方法：投影分析、空间想像物体形状，要弄清视图中“____”和“____”的含义；要判断出相邻表面间的“____”。

图线线框相对位置11填空(1分) 画组合体三视图时，要注意三个视图之间存在的对应尺寸关系是：____；____；____ 。

长对正高平齐宽相等12填空(1分)读组合体视图的基本方法是____法和____法。

形体分析线面分析机件的表达方法1单选(1分)机件向不平行于任何基本投影面的平面投影所得的视图叫A.基本视图B.斜视图C.向视图D.局部视图2单选(1分)已知主、俯视图，选出改画后正确的全剖主视图：C3单选(1分)在下图中选出正确的一组剖视图。

B4单选(1分)下列斜剖视图中，正确的表达是：D5单选(1分)在下图中选出正确的剖视图。

A6单选(1分)在半剖视图中半个视图与半个剖视图的分界线用A.细实线 B.波浪线 C.粗实线 D.细点画线7单选(1分)在局部剖视图中，视图与剖视部分的分界线用A.粗实线B.细实线C.细点画线D.波浪线8单选(1分) 对于零件上的肋板、轮辐、薄壁等，如（）剖切，不画剖面符号，且用粗实线将它们与相邻结构分开。

中南大学现代远程教育课程考试（专科）复习题及参考答案机械制图一、填空题1．比例的种类有、、。

2．图样中的可见轮廓线用绘制；图样中尺寸线和尺寸界线用绘制。

3．正投影的基本性质包括、、。

4．三视图的投影关系表现为：主、俯视图；主、左视图；俯、左视图。

5．．空间两直线的相对位置有、、、三种情况。

6．组合体相邻两体间表面的接合关系可分为、、、。

7．组合体的尺寸种类有、、。

8．．同原值比例；放大比例；缩小比例。

粗实线；细实线。

真实性；积聚性；类似性。

长对正；高平齐；宽相等。

平行；相交；交叉。

不平齐；平齐；相切；相交。

定形尺寸；定位尺寸；总体尺寸。

相等；相同；450。

全剖视图；半剖视图；局部剖视图。

剖切线的延长线上。

一组图形；完整的尺寸；技术要求；标题栏。

过赢配合；间隙配合；过渡配合。

公差带大小；公差带位置。

不剖。

比例。

细实线；点划线。

箭头；斜线。

中心投影法；平行投影法。

移出断面图；重合断面图。

粗实线。

粗实线；点划线；细实线；粗实线。

光滑；高。

标准公差等级；基本偏差。

基孔制；基轴制。

一组视图；必要的尺寸；技术要求；标题栏、序号和明细表。

一机件各剖视图中的剖面线，应画成间隔、方向而且与水平成的平行线。

9．剖视图分为、、。

10．移出断面一般配置在。

11．一张完整的零件图应包括：、、、。

12．国家标准将配合分为、、。

13．公差带由和这两个要素组成。

14．在装配图上作剖视时，当剖切平面通过标准件和实心的对称平面或轴线时，这些零件均按绘制。

15．图中图形与其实物相应要素的线性尺寸之比称为。

16．图样中的剖面线用绘制；图样中转体的轴线或形体的对称线用绘制。

17．尺寸线终端可以有和两种形式。

18．．投影法分为和。

19．断面图分为和。

20．无论内、外螺纹，螺纹终止线均用绘制。

21．．齿轮轮齿部分齿顶圆和齿顶线用绘制；分度圆和分度线用绘制；在不剖视图中，齿根圆和齿根线用绘制，也可省略不画；在剖视图中齿根线用绘制。

22．表面粗糙度越低，表面越，但加工成本也越。
