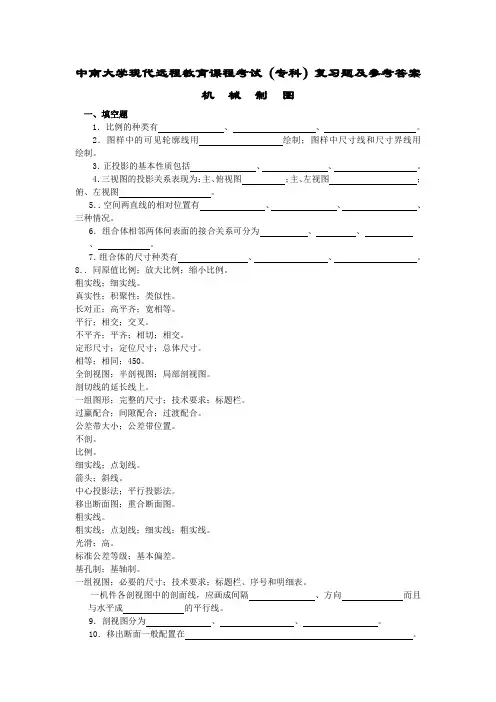

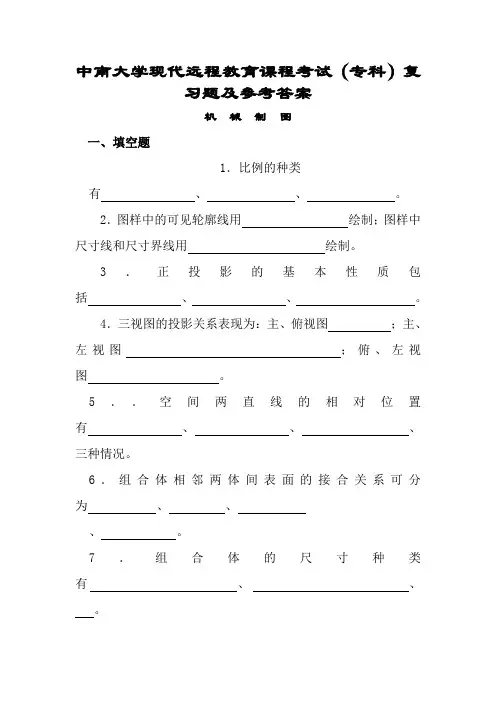

画法几何及机械制图考试试卷（附答案）一、填空题1．比例的种类有、、。
2．图样中的可见轮廓线用绘制；图样中尺寸线和尺寸界线用绘制。
3．正投影的基本性质包括、、。
4．三视图的投影关系表现为：主、俯视图；主、左视图；俯、左视图。
5．．空间两直线的相对位置有、、、三种情况。
6．组合体相邻两体间表面的接合关系可分为、、、。
7．组合体的尺寸种类有、、。
8．．同原值比例；放大比例；缩小比例。
粗实线；细实线。
真实性；积聚性；类似性。
长对正；高平齐；宽相等。
平行；相交；交叉。
不平齐；平齐；相切；相交。
定形尺寸；定位尺寸；总体尺寸。
相等；相同；450。
全剖视图；半剖视图；局部剖视图。
剖切线的延长线上。
一组图形；完整的尺寸；技术要求；标题栏。
过赢配合；间隙配合；过渡配合。
公差带大小；公差带位置。
不剖。
比例。
细实线；点划线。
箭头；斜线。
中心投影法；平行投影法。
移出断面图；重合断面图。
粗实线。
粗实线；点划线；细实线；粗实线。
光滑；高。
标准公差等级；基本偏差。
基孔制；基轴制。
一组视图；必要的尺寸；技术要求；标题栏、序号和明细表。
一机件各剖视图中的剖面线，应画成间隔、方向而且与水平成的平行线。
9．剖视图分为、、。
10．移出断面一般配置在。
11．一张完整的零件图应包括：、、、。
12．国家标准将配合分为、、。
13．公差带由和这两个要素组成。
14．在装配图上作剖视时，当剖切平面通过标准件和实心的对称平面或轴线时，这些零件均按绘制。
15．图中图形与其实物相应要素的线性尺寸之比称为。
16．图样中的剖面线用绘制；图样中转体的轴线或形体的对称线用绘制。
17．尺寸线终端可以有和两种形式。
18．．投影法分为和。
19．断面图分为和。
20．无论内、外螺纹，螺纹终止线均用绘制。
21．．齿轮轮齿部分齿顶圆和齿顶线用绘制；分度圆和分度线用绘制；在不剖视图中，齿根圆和齿根线用绘制，也可省略不画；在剖视图中齿根线用绘制。
22．表面粗糙度越低，表面越，但加工成本也越。
23．公差带大小由确定，公差带位置由确定。
24．国家标准规定有和两种配合制度。
25．一张完整的装配图包括：、、、四部分内容。
二、判断题（正确画√，错误画X）1．点画线应以长画相交。
2．当直线或平面与投影面平行时，投影表现为积聚。
3．空间相交的两直线，它们的同面投影一定相交，但交点不一定符合点的投影规律。
4．直径尺寸应尽量注在非圆的视图上。
5．截交线一定是一个封闭的平面图形。
6．当机件的轮廓线与对称中心线重合时，最适宜采用半剖视图。
7．尺寸标注应避免注成封闭的尺寸链。
8．若零件实际尺寸正好等于基本尺寸，该零件必合格。
9．间隙配合中，孔的公差带一定在零线上方，轴的公差带一定在零线下方。
10．装配图上零件的工艺结构（铸造圆角、倒角等）均可不画出。
11．尺寸线不可被任何图线或延长线所替代，必须单独画出。
12．当直线或平面与投影面垂直时，投影表现为显实。
13．空间相互平行的两直线，它们的各组同面投影一定平行。
14．相贯线一般为封闭的空间曲线。
15．立体两表面相切时，接合处画分界线。
16．螺纹的公称直径为顶径。
17．完全互换的零部件装配精度必高于不完全互换。
18．公差带的大小反映了零件加工的难易程度。
19．若零件精确程度相同，则它们的上、下偏差也相同。
20．装配图上不标注表面粗糙度21．对于线性尺寸的尺寸数字，一般应填写在尺寸线的下方。
1．√2.Ⅹ3.Ⅹ4. √5. √6.Ⅹ7. √ 8.Ⅹ 9. Ⅹ 10.√ 11. √ 12.Ⅹ13. √ 14. √ 15.Ⅹ16.Ⅹ17.Ⅹ18. √19.Ⅹ20. √ 21. Ⅹ22. √ 23.√ 24.Ⅹ25.Ⅹ26.√ 27.Ⅹ28.√ 29.Ⅹ 30.Ⅹ22．角度的数字一律要水平书写。
23．当直线或平面与投影面倾斜时，投影表现为类似。
24．一直线通过平面上的一点，且平行于该平面上的一直线，则此直线不一定就在该平面上。
25．在剖视图中，内外螺纹旋合的部分应按内螺纹的画法绘制。
26．尺寸标注应避免注成封闭的尺寸链。
27．极限尺寸减去实际尺寸所得的代数差即为该尺寸的实际偏差。
28．间隙配合中，孔的公差带一定在轴的公差带之上ⅩⅩ。
29．基本偏差均为下偏差。
30．装配图上应标出零件的全部尺寸。
三、求投影1.已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。
2.作平面四边形ABCD的投影。
3．完成下列形体的投影。
（1）（2）4．作水平线AB的三面投影。
已知点A距H面为15，距V面为5，距W面为10，AB与V面夹角为30°，实长为30，点B在点A的左前方。
ZoX Y WY H5．已知直线为AC为正平线，试补全平行四边形ABCD的水平投影。
6．在平面ABC内作一条水平线，使其到H面的距离为10mm。
7．作平面△ABC和平面△EFG的交线，并判别可见性。
8．在平面ABC内作一点，使其到H面的距离为15mm，到V面的距离为12mm。
9．作直线和平面的交点，并判别可见性。
四、补试图1．根据给出的视图，补画第三视图（或视图所缺的图线）。
（1）2．根据已知视图补画第三视图或视图中所缺的图线。
（2）3．根据给出的视图，补画第三视图或视图中所缺的图线。
（1）（2）4．补画视图中的缺线5．根据给出的视图，补画第三视图或视图中所缺的图线。
（1）（2）（3）6．补画视图中的缺线。
７．补全螺栓连接图中所缺的图线。
８．在指定位置画出剖面图(键槽深为3mm)。
五、改画视图1．在指定位置将主视图画成全剖视图。
2．在指定位置将主视图画成剖视图。
3．在指定位置将主视图画成全剖视图。
4．在指定位置将主视图画成全剖视图，左视图画成半剖视图。
５．在指定位置将主视图画成剖视图。
六、改错题１．指出下列螺纹画法中的错误，并将正确的画在指定位置。
２．改正双头螺柱连接中的错误画法。
３．指出螺柱连接画法中的错误，并将正确的画在指定位置。
七、读装配图1．读零件图，并回答问题。
（1）该零件采用了哪些视图、剖视图和剖面图？（2）指出该零件在长、宽、高三个方向的主要尺寸基准。
（3）图中G1/2"表示： 螺纹，1/2"表示 ，是 螺纹（内、外），（4）36H8表示：Φ36是 ，H8是 ，其中，H 是 ，8是 。
（5）说明符号 的含义。
（6）试画出主视图的外形。
2．读零件图并回答下列问题。
（1）该零件采用了哪些视图、剖视图和剖面图？（2）指出该零件在长、宽、高三个方向的主要尺寸基准。
（3）说明Φ40H7的意义。
（4）说明M8—7H 的含义。
（5）标出各剖视图的剖切平面位置。
（6）说明符号 的含义。
6.3⊥ Φ0.05 c3．读零件图，并回答问题。
（1）主视图采用剖，左视图采用剖，分别表示其。
（2）零件上有三个沉孔，其大圆直径，小圆直径，三个沉孔的定位尺寸是。
（3）零件上有个螺孔，其螺孔代号为，定位尺寸是。
（4）主视图上虚线画出的圆是否通孔（在填空中答：是或不是）。
其直径是，深度是。
（5）用指引线标出此零件长、宽、高三个方向的尺寸基准，并指出是哪个方向的基准。
（6）2-M10-7H的含义：个螺纹、大径为、旋向为、径和径的公差带代号都为，旋合长度的（内、外）螺纹。
（7）零件上Φ58H7和Φ63孔的表面粗糙度，的表面加工要求高。
（8）说明Φ58H7的意义。
6.3（9）说明符号的含义。
参考答案一、填空题1．原值比例；放大比例；缩小比例。
2．粗实线；细实线。
3．真实性；积聚性；类似性。
4．长对正；高平齐；宽相等。
5．平行；相交；交叉。
6．不平齐；平齐；相切；相交。
7．定形尺寸；定位尺寸；总体尺寸。
8．相等；相同；450。
9．全剖视图；半剖视图；局部剖视图。
10．剖切线的延长线上。
11．一组图形；完整的尺寸；技术要求；标题栏。
12．过赢配合；间隙配合；过渡配合。
13．公差带大小；公差带位置。
14．不剖。
15．比例。
16．细实线；点划线。
17．箭头；斜线。
18．中心投影法；平行投影法。
19．移出断面图；重合断面图。
20．粗实线。
21．粗实线；点划线；点划线；粗实线。
22．光滑；高。
23．标准公差等级；基本偏差。
24．基孔制；基轴制。
25．一组视图；必要的尺寸；技术要求；标题栏、序号和明细表。
二、判断题1．√ 2.Ⅹ 3.Ⅹ4. √5. √ 6.Ⅹ7. √8.Ⅹ9. Ⅹ10.√11. √ 12.Ⅹ13. √14. √15.Ⅹ16.Ⅹ17.Ⅹ18. √19.Ⅹ20. √21. Ⅹ22. √23.√ 24.Ⅹ25.Ⅹ26.√27.Ⅹ28.√29.Ⅹ 30.Ⅹ三、求投影1．已知点A 距H 面为12，距V 面为15，距W 面为10，点B 在点A 的左方5，后方10，上方8，试作A 、B 两点的三面投影。
2．作平面四边形ABCD 的投影。
3．完成下列形体的投影。
（1） （2XW4．作水平线AB 的三面投影。
已知点A 距H 面为15，距V 面为5，距W 面为10，AB 与V 面夹角为30°，实长为30，点B 在点A 的左前方。
5．已知直线为AC 为正平线，试补全平行四边形ABCD 的水平投影。
7．作平面△ABC 和平面△EFG 的交线，并判别可见性。
XHZ8．在平面ABC内作一点，使其到H面的距离为15mm，到V面的距离为12mm。
9．作直线和平面的交点，并判别可见性。
四、补试图（2）2．根据已知视图补画第三视图或视图中所缺的图线。
（2）4．补画视图中的缺线。
5．根据给出的视图，补画第三视图或视图中所缺的图线。
（1）（2）（3）７．补全螺栓连接图中所缺的图线。
8．在指定位置画出剖面图(键槽深为3mm)。
五、改画视图1．在指定位置将主视图画成全剖视图。
2．在指定位置将主视图画成剖视图。
3．在指定位置将主视图画成全剖视图。
4．在指定位置将主视图画成全剖视图，左视图画成半剖视图。
５．在指定位置将主视图画成剖视图。
六、改错题１．指出下列螺纹画法中的错误，并将正确的画在指定位置。
３．指出螺柱连接画法中的错误，并将正确的画在指定位置。
七、读装配图1．读零件图，并回答问题。
（1）该零件采用了哪些视图、剖视图和剖面图？（2）指出该零件在长、宽、高三个方向的主要尺寸基准。
，是螺纹（内、外），H是，8答案：（１）该零件采用了哪些视图、剖视图和剖面图？说明数量和名称。
该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。
（２）指出该零件在长、宽、高三个方向的主要尺寸基准。
高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。
（3）图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹（内、外），（4）Φ36H8表示：Φ36是基本尺寸，H8是公差带代号，其中，H是基本偏差代号，8是公差等级。
