中考物理专题复习专练之电学实验题

2020年中考物理人教版专题复习：电学实验专题练习题1. 在“探究串联电路电压特点”的实验中：（1）请在下边的虚线框中画出与下左图对应的电路图，并在电路图中标上L l、L2；（2）某次测量时，电压表的示数如图所示，则此时灯L1两端的电压为V；（3）某同学在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法存在的问题是。

2. 小明和小红想利用如图所示的装置探究“导体产生的热量与电阻大小的关系”。

两瓶煤油中都浸泡着一段金属丝，烧瓶A中的金属丝是铜丝，电阻比较小，烧瓶B中的金属丝是镍铬合金丝，电阻比较大。

两瓶煤油中的温度计可以显示煤油的温度。

（1）根据法的研究思想，应该使这两个烧瓶中煤油的质量相等。

（2）小红问小明：“打开水龙头就可以得到水，干嘛不用水代替煤油？”对于这个问题，小明与他的同学给出了下列四种答案，你认为最合理的是。

A. 因为煤油有颜色便于观察B. 因为煤油有比较大的热值C. 因为煤油有比较小的密度D. 因为煤油有比较小的比热容（3）实验中，小明和小红发现烧瓶B中温度计的示数升高得快。

这表明：在电流和通电时间相同的情况下，导体的电阻越，产生的热量越多。

（4）小红把实验装置作了一些改动：在相同的烧瓶A、B中装满煤油，用细玻璃管代替温度计做实验，当煤油温度上升时，会看到细玻璃管内的液面明显上升。

下列实验中也用到这种思想和方法的是。

A. 将不同的电阻丝分别接到同一电路中，通过比较电流的大小来比较电阻的大小B. 将乒乓球靠近发声的音叉，通过乒乓球被弹开显示音叉在振动C. 让不同的纸团从相同高度同时下落，通过落地的先后判断运动的快慢D. 将小铁屑均匀洒在磁体周围，通过观察铁屑的分布情况来认识磁场的分布情况3. 在学习了电路和欧姆定律的知识后，同学们按照老师的要求到实验室进行“欧姆定律”的验证性实验。

下图是具体验证的实物电路图，请按下面的要求作答。

2024年中考物理压轴题训练——电学实验2．小明用如图所示电路探究“电流与电阻的关系”．器材如下：电压为3V的电源，标有“20Ω 2A”字样的滑动变阻器，阻值为5Ω、10Ω、20Ω的定值电阻各一个，电流表、电压表、开关和导线．（1）小明连接电路后，闭合开关，移动滑动变阻器的过程中发现，电流表的示数变大时，电压表的示数反而减小，电流表的示数变小时，电压表的示数反而增大．经检查所有器材均完好．你认为出现上述实验现象的原因是（2）小明把5Ω的电阻接入电路，变阻器的滑片（1）在小明设计的电路中，电流表的量程应选（2）小明按正确的操作，将开关掷向开关掷向b，调节阻箱的阻值为R0，请你写出用测得的物理量表示的（3）这种测量方法与“曹冲称象5．“探究串联电路电压关系（1）根据图甲电路连接后，闭合开关，发现电压表的指针如图乙所示，造成该现象的原因是；（2）正确连接后，发现电压表分别接在B、C两点间和A、C两点间时，指针位置均如图丙所示，由此可知L1两端的电压为V，L2两端的电压为（1）闭合开关前，滑动变阻器的滑片P 应该置于作用；（2）排除故障后，开始实验，此时滑动变阻器在电路中的作用是实验数据绘制的图像如图乙所示，分析图像初步得到；电阻一定时，通过导体的I U -(1)请你用笔画线代替导线，将图乙中的实物连接完整．( )(2)闭合开关前，应将滑动变阻器滑片滑到最端(选填“左”或“右”)．(3)闭合开关，绮妍同学发现电流表无示数，电压表指针有明显偏转，原因可能是．(4)故障排除后，绮妍同学先把10Ω的电阻接入电路，移动滑变阻器滑片，使电压表示（1）在连接电路时，开关应该处于（2）连接好电路后闭合开关（1）在烧杯底放一枚小铁钉，放松绳子把绑着的磁铁缓慢下放，让磁铁逐渐靠近小铁钉，在小铁钉刚能被吸起的瞬间停止下放，标记（图中A点）．（2）拉动绳子提起磁铁，把小铁钉从磁铁上取下，准确地放回杯底原位置．（3）往杯内倒入适量水后，缓慢下放磁铁浸入水中，当（2）图甲所示是用来探究电流产生的热量跟的关系；（3）图乙所示是用来探究电流产生的热量跟的关系；（4）让实验装置乙冷却到初始状态，把右瓶并联的电阻丝都放入瓶内，接通电源，此电路工作一段时间后，（选填“左瓶”或“右瓶”）内电阻丝产生的热量多。

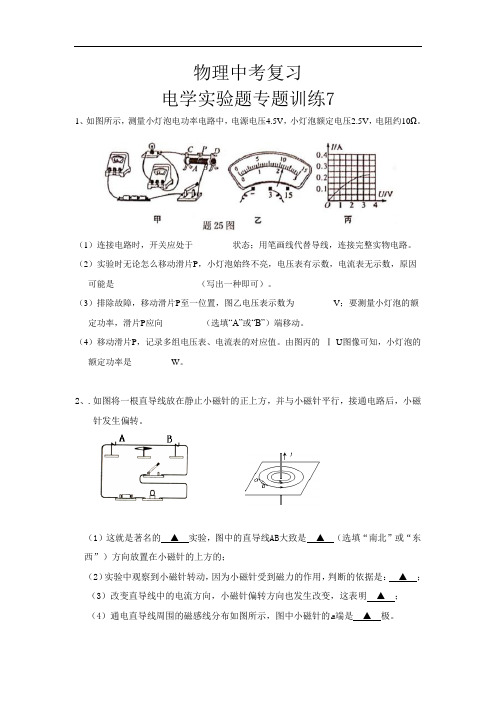

物理中考复习电学实验题专题训练71、如图所示，测量小灯泡电功率电路中，电源电压4.5V，小灯泡额定电压2.5V，电阻约10Ω。

（1）连接电路时，开关应处于_________状态；用笔画线代替导线，连接完整实物电路。

（2）实验时无论怎么移动滑片P，小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是__________________（写出一种即可）。

（3）排除故障，移动滑片P至一位置，图乙电压表示数为_________V；要测量小灯泡的额定功率，滑片P应向_________（选填“A”或“B”）端移动。

（4）移动滑片P，记录多组电压表、电流表的对应值。

由图丙的Ⅰ-U图像可知，小灯泡的额定功率是_________W。

2、.如图将一根直导线放在静止小磁针的正上方，并与小磁针平行，接通电路后，小磁针发生偏转。

（1）这就是著名的▲实验，图中的直导线AB大致是▲（选填“南北”或“东西”）方向放置在小磁针的上方的；（2）实验中观察到小磁针转动，因为小磁针受到磁力的作用，判断的依据是：▲；（3）改变直导线中的电流方向，小磁针偏转方向也发生改变，这表明▲；（4）通电直导线周围的磁感线分布如图所示，图中小磁针的a端是▲极。

3、测量小灯泡的额定功率”实验中，小灯泡的额定电压为2.5V ，额定功率约为0.6W ，电源电压恒为6V ，有两个规格不同的滑动变阻器分别是：“10Ω 1A”和 “20Ω 0.5A”。

(1)为了顺利完成实验，应选用规格为 ▲ 的滑动变阻器；(2)如图甲是小华连接的实物图，闭合开关后，移动滑动变阻器的滑片，发现小灯泡不亮，经检查是有一根导线连接错误，请你在图甲中连接错误的导线上打“×”并补画出正确的连线；(3)改正错误后，闭合开关，发现电流表示数几乎为零，电压表示数接近6V ，则电路中发生的故障可能是 ▲ ；(4)排除故障后，闭合开关并移动滑动变阻器滑片P ，当灯正常发光时，电流表示数如图乙所示，该小灯泡的额定功率为 ▲ ；(5)课后小华又在没有电流表可用的情况下，增加一个阻值为R 0定值电阻，只利用一只电压表，设计了图丙电路测出了另一小灯泡的额定功率(已知灯泡的额定电流I 额=0.24A)，请在虚线框内补上小灯泡和定值电阻，使电路完整，实验操作方便。

2022年中考物理三轮复习专题训练：电学实验学校:___________姓名：___________班级：___________考号：___________一、实验题1．（2022·广东广州·一模）小明按照图把两小灯泡串联在电路中，闭合开关后发现灯L1较亮，灯L2暗一些、他的解释是：电流从电源正极出发，经过开关S，流过A点、L1、B点，L2再回到电源负极，电流会逐渐减小，所以灯L1较亮，L2较暗。

（1）只利用图中的实验器材设计一个实验说明小明的解释是错的，请在方框内画出你的设计电路图；( )（2）简单写出你是如何根据你所设计电路的实验现象说明小明解释是错的：___________；这时你的同桌提出：还可以用电流表测量A点、B点的电流来证明。

他设计了如图所示电路图，并借了2个相同规格的电流表就直接按图连接电路并开始实验。

（3）你同桌设计的电路图中，哪个元件设计有误？___________；（4）改正上述错误，闭合开关，发现其中一个电流表的示数如图所示，出现这个现象的原因是___________；（5）再改正上述错误，闭合开关，发现两个电流表示数有较明显的不同。

同桌反映两个电流表均没有故障，量程选择相同且读数过程也没有偏差，那么请你分析一下他实验中出现上述现象可能的原因。

___________。

2．（2022·北京石景山·一模）小明利用电池、规格不同的灯泡L1和L2、一个电流表、开关和导线来探究“并联电路中的电流关系”，并设计了如下实验：（1）他连接了如图所示电路．要求两只灯泡并联，电流表测量通过干路的电流I。

请用笔画线表示导线，将没有接入的一根导线补上______。

（2）若用电流表测量通过灯泡L1的电流1I，这根未接入的导线应接在______（用文字表述）。

（3）再将电流表串联在灯泡L2所在支路上，测通过灯泡L2的电流2I；并比较I、1I和2I三者的关系，得出实验结论。

14、小欣利用实验探究“电流跟电阻的关系”。

已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。

（1）请根据图甲所示的电路图将图乙所示的实物电路连接完整（导线不允许交叉）；（2）小欣把5Ω定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，则电路中的故障可能是。

A.电阻R处短路 B.电阻R处断路 C.滑动变阻器处断路（3）排除故障后进行实验。

实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象。

由图象可以得出结论：电压一定时，；（4）将5Ω定值电阻换成10Ω定值电阻后，闭合开关，为了保持电压表的示数为______V不变，应将滑动变阻器的滑片P向______（选填“A”或“B”）移动，记录此时各表的示数。

【答案】（1）（2）B；(3)电流与电阻成反比；(4)2.5;A20、某实验小组用图甲所示电路进行“探究电流与电阻的关系”实验。

（1）请将图乙连接完整，要求：滑动变阻器滑片向左移动时电阻变大。

（2）连接电路时，开关S应处于_____状态，闭合开关前，滑动变阻器滑片P应该位于_____端（选填“A”或“B”）。

（3）闭合开关后，同学们发现，无论怎样调节滑动变阻器的滑片，电流表始终没有示数，电压表示数接近电源电压，原因可能是_____。

（4）排除故障后，先将5Ω定值电阻接入电路，闭合开关，调节滑动变阻器的滑片，使电压表的示数为某一定值，此时电流表的示数如图乙所示，为_____A。

（5）接下来断开开关，取下5Ω的定值电阻，换成10Ω的定值电阻，闭合开关，应向____（选填“A”或“B”）端移动滑片，直至电压表示数为_____V时，读出电流表的示数。

再更换20Ω定值电阻继续实验，实验数据记录在表格中。

由实验数据可知：当导体两端的电压一定时，通过导体的电流与导体的电阻成___________。

中考物理总复习《电学实验》专项测试题(附带答案）学校:___________班级：___________姓名：___________考号：___________ 1．（1）在“探究串联电路的电压关系”的实验中，如图1.①根据电路图，在连接电路时，开关应处于（选填“闭合”或“断开”）状态。

①连接好电路，闭合开关，若L2断路，则电压表（选填“有示数”或“无示数”）。

（2）在“探究并联电路的电流关系”的实验中。

①某组实验中测出了L1、L2支路和干路上的电流分别为I A、I B和I C，I A=0.54A，I B的示数如图2所示，则I C= A。

根据多次测量实验结果，在误差允许范围内，你认为多次实验的目的是。

2．在“探究导体的电流跟电阻的关系”实验中，老师提供的器材有：电源（电压恒为3V），电流表、电压表和开关各一个，五个定值电阻（5Ω、10Ω、15Ω、20Ω、30Ω，50Ω），滑动变阻器（规格是“20Ω，2A”），导线若干。

（1）图甲是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线。

( )（2）在开关闭合前，应将滑动变阻器的滑片滑至最（选填“左”或“右”）端。

（3）电路连接无误后，闭合开关，小明先后将5Ω和10Ω的电阻分别接入电路，移动滑片P进行了二次实验，数据如图乙表格所示，小明紧接着再将20Ω的定值电阻替换10Ω的电阻后，直接读出电流表示数示为A。

（4）小明为了使实验能继续顺利进行，还可以使用的定值电阻有。

（写出具体的电阻值）（5）小明将电阻换成标有“2.5V”字样的小灯泡，测量其不同电压下的电功率。

①正确连接电路，闭合开关，发现小灯泡不亮，电压表有示数，电流表指针几乎不动，产生这种现象的原因是；①排除故障，继续实验，根据实验数据画出I﹣U图像（如图丙）。

由此可求出小灯泡正常发光时的功率为W；（6）完成上述实验后，小明又利用上述器材重新设计了电路（增加了一个滑动变阻器）如图丁，测量另一个小灯泡的额定功率，这个小灯泡正常工作的电流为I1。

2023年中考物理二轮专题复习：《电学》实验题姓名：___________班级：___________考号：___________1．物理实验小组利用如图所示的装置探究并联电路电流规律。

（1）连接电路时，应将开关S___________（选填“闭合”或“断开”）；乙图的实物图中还差一根导线未连接，请根据甲图的电路图将其连接好.（2）在实验过程中，两盏灯都突然熄灭，但电流表A有示数。

若整个电路只有一处发生故障，则可能是___________（选填“短路”或“断路”）；进一步发现，此时电流表A1有示数而电流表A2无示数，则可以确定发生故障的是___________（选填“L1”或“L2”）；（3）排除故障后，实验小组用电流表测出通过L1、L2和干路的电流，并在下表中记录数据。

其中第三次实验电流表A1的指针在丙图的位置，则读数为___________A；（4）本组的小华同学分析数据时认为第三次实验时，电流表A2的读数是错误的，错误的原因是___________；修正数据后，小华认为：并联电路干路电流等于各支路电流之和，且各支路电流相等。

你认为这个结论___________（选填“可靠”或“不可靠”）；接下来应该更换___________的灯泡进行实验。

2．探究“电流与电阻的关系”时，可供实验器材有：三节新的干电池（电压为4.5V）、电流表、电压表、滑动变阻器（标有“20Ω 2A”字样）、定值电阻5个（5Ω、10Ω、15Ω、20Ω、50Ω），开关一个，导线若干。

小静等同学设计了如图甲所示的电路图：（1）请用笔画线代替导线将图乙中的实物图连接完整，要求：滑片向右移动时电阻变大；___________ （2）闭合开关，电流表无示数，电压表有示数，并接近电源电压，则故障原因是：_____ ______；（3）排除故障后，将定值电阻由5Ω更换为10Ω时，应向___________（选填“左”或“右”）适当调节滑动变阻器的滑片，使电压表示数保持不变；（4）图丙是根据实验数据画出的定值电阻的I-R图像，其中阴影部分面积表示的物理量是___________，其数值为___________；（5）实验中，在接入50Ω的定值电阻后，小静同学无论怎样移动滑片，都不能使电压表示数达到原来的数值，为了能完成这次实验，小静采取的措施可行的是___________；A．调高电源电压B．更换一个最大阻值为30Ω的滑动变阻器C．再串联一个10Ω的电阻D．将电压表改接到滑动变阻器两端（6）如图图像中能大致反映本实验中各物理量之间关系的是___________。

中考《电学》实验探究题专题训练 (10)1．采用图的电路装置探究“电流产生的热量跟什么因素有关”。

接通电源，瓶内的空气被加热后膨胀，使U形管的液面发生变化，通过观察U形管的液面变化情况比较出瓶内电阻丝的发热多少。

(1)图所示是探究电流产生的热量跟_____的关系，通电一段时间_____（选填“左瓶”或“右瓶”）内的电阻丝产生的热量多。

(2)让实验装置冷却到初始状态，把右瓶并联的两根电阻丝都放入瓶内，接通电源比较两瓶内电阻丝发热多少。

此时该装置是探究电流产生的热量跟_____的关系，通电时间和前面一样后电阻丝产生的热量_____（选填“左瓶”、“右瓶”、“两瓶一样”）多。

从U形管的液面变化情况来看要比上一次_____。

（填“大”或“小”）2．为完成“探究电流与电阻的关系”实验，小海同学从实验室取得以下器材：电压恒为4.5V的电池组，电流表，电压表，开关，5Ω、10Ω、25Ω的定值电阻各一个，规格为“40Ω1A”的滑动变阻器，导线若干。

（1）连接电路时，开关应_______。

请用笔画线代替导线，在图甲中将实物电路连接完整。

要求滑片P向右滑动时电流表示数变大；（____________）（2）小海将10Ω电阻接入电路，闭合开关，移动滑动变阻器滑片，直到电压表示数如图乙所示，记为_______V，并记录电流表的示数；接着保持滑片位置不变，将电阻换为25Ω后，为保证电压表的示数不变，应向_______（填“左”或“右”）移动滑片；（3）通过实验得到电流随电阻变化的图象如图丙所示，由此可知：_______一定时，通过导体的电流与其电阻成_______比；（4）在小海实验基础上，为了得到更多组数据，需要更多规格的定值电阻，则选用的定值电阻最大阻值不允许超过_______Ω；（5）某次实验，更换电阻R，合上开关后，电压表有示数，电流表无示数，其原因可能是_______；（6）小金想将定值电阻换成小灯泡来探究电流与电压的关系，小胡认为他的实验方案不可行，小胡的理由是____________。

电学实验探究题考前专题复习（一）1、某实验小组的同学探究电流与电压的关系时，用到如下器材：电源1个，电流表、电压表各1只，定值电阻（5Ω、10Ω、15Ω各1只），滑动变阻器1只，开关1个，导线若干；设计的电路如图所示。

（1）这个实验使用了控制变量的方法，其中被控制的变量是 ，滑动变阻器R2的作用是 。

下面是他们获取的一组实验数据：电压U／V 2 4 6 8 10电流I／A 0．39 0．79 1．20 1．58 2．00（2）实验中他们选用的定值电阻阻值为 Ω；（3）请在图31坐标系上画出电流随电压变化的图像；（4）分析表中的数据或图像，你能得出的探究结论：2、如图26甲所示是小刚“测小灯泡电功率”的实验电路。

其中电源电压为6V，小灯泡额定电压为2.5V、电阻约为l0Ω。

滑动变阻器有A规格“l0Ω2A”、B规格“50Ω lA”可选。

(1)本实验应该选择_________规格的滑动变阻器。

连接电路时，开关应_________。

(2)请用笔画线代替导线将图甲的实验电路连接完整。

(3)闭合开关后，小刚发现电流表和电压表有示数但都很小，且看不到小灯泡发光，其原因是______ _。

(4)当变阻器滑片P移到某一位置时，电压表示数如图乙所示，为_______V。

要测小灯泡的额定功率，应将滑片P 向_______ (选填“A”或“B”)端移动，使电压表示数为2.5V。

第2题 第3题3、在用电压表和电流表测电阻R0的实验中，若被测电阻R0的阻值约为30Ω，备有：电流表一个，0﹣0.6A，0﹣3A两个量程，电压表一个，0﹣3V、0﹣15V两个量程；电源四种，电压分别为1.5V、3V、6V、15V；开关一个；导线若干。

（1）为了比较准确地测出电阻R0的阻值，还需要的器材是 ；（2）请在空框内画出实验电路图；（3）连接电路时，开关应该是 的。

（4）为了减小电表读数时的误差，要求在几次测量中，电表指针的示数大于量程的2/3，则电源应选用 V，电压表应选用 量程，电流表应选用 量程。
