常见分光器损耗表

分光器衰减
分光器的衰减指的是在光纤通讯中，光信号经过分光器后所遭受的损失程度。

它与光纤的质量、长度、连接头等因素有关。

不同类型的分光器，如1:2，1:8，1:16，1:32，1:64等，它们在传输过程中的衰减值不同。

通常情况下，OLT的最大衰减值在22-25DB之间。

光纤的质量是影响分光器衰减的关键因素之一，好的光纤材料与加工技术制造的光纤，其损失程度会更低。

光纤在制作和使用过程中，容易遭受外界因素的影响，如振动、温度变化、弯曲等因素，都可能导致光纤的衰减程度增加。

光纤的长度也是影响分光器衰减的重要因素。

正常情况下，分光器衰减不应超过1.5DB。

但如果光纤长度过长，则衰减程度将更高，影响数据传输质量，需要换用更高质量的光纤进行传输。

在光纤传输中，连接头也会影响分光器衰减。

不同类型、不同质量的连接头对信号的传输损失程度也不同。

因此，在进行连接时，应尽可能避免使用不匹配、低质量的连接头。

了解分光器衰减不仅有助于保障数据传输的稳定性和质量，也有助于从业者优化光纤通讯方案，选择更佳的传输设备，降低成本、提升效率。

回答人的补充2009-09-09 08:17在光链路的设计中，要碰到光纤损耗、分光损耗、分光附加损耗、活动接头损耗和光链路（总）损耗几项参数，很显然，光链路损耗是以上其他几项损耗值的总和：光链路损耗=光纤损耗+分光损耗+分光附加损耗+活动接头损耗 (dB)光纤损耗，是光信号在光纤中传输时光功率消耗引起的，在设计时1310nm通常按每km0.4dB计算，1550nm通常按0.25dB计算。

某一光路光纤损耗的dB数，换算成该路单路功率损耗mW数按下式计算：某单路功率损耗=100.1光纤损耗（mW）（某路）分光比K=某单路功率损耗/各路功率损耗总和（某路）分光损耗= -10lg K (dB)分光损耗，实际上是分光时的光功率转移造成的，不是光功率的消耗引起的，因此在计算分光比时不能将它计算进去。

但是在计算光链路总损耗时必须将它加进去。

分光附加损耗，是分光时的分光器自身消耗了光功率造成的；活动接头损耗也是其自身消耗了光功率造成的，因此这两项本来应该在计算分光比时都加进和光纤损耗中，算出三者的总损耗dB数，然后换算出损耗总功率数mW，再据此计算出分光比，这样计算得出的最后计算结果最为准确。

但是由于分光附加损耗和活动接头损耗的量值，比光纤损耗要小得多，而且各条光链路的数值基本相等，在计算分光比时把各条光路的这两项数值统统忽略不计，对分光比计算结果的影响很微小。

因此，通常在计算分光比时都把分光附加损耗和活动接头损耗忽略不计，仅仅将光纤损耗换算成光功率来计算分光比。

但是在计算光链路总损耗的时候，这两项数值都要计算进去。

分光器附加损耗的大小，和分光路数的多少有关，设计时可从表1中选取数值。

表1 分光器的附加损耗值分光路数2345678910111216损耗dB0.200.300.400.450.500.550.600.700.800.901.001.20活动接头损耗，要根据光链路中活动接头的总数量计算，通常按每个接头0.3～0.5dB选取。

-12.00 接收功率大于-12dB
1 共2
备注
1*2+1*8+1*16，共256分光，考虑入纤 光功率等因素，最远传输距离可达9公 里
备注
1*2+1*8+1*8，共128分光，考虑入纤光 功率等因素，最远传输距离可达24公里
2 共2
距离（km)
光纤损耗 （dB) 1550 0.22 1.98
9
接头损耗(dB) 连接器损耗(dB) 接头损耗 连接器 连接损耗 接头个数 (dB) 个数 (dB) 0.08 0.5 4.00 0.32 6 3
分光器损耗 2分光 1.0 3.20 3.2 4分光 0.00 6.30 8分光 1.00 9.40 9.40 16分光 1.00 14.00 14.00 32分光 0.00 18.00 预留损耗(dB)
光链路总 损耗(dB)
光接收功率(dB)
2.00 EDFA输出功率
33.90 22.00
-11.90 接收功率大于-12dB
距离（km)
光纤损耗 （dB) 1550 0.22 5.28
24
接头损耗(dB) 连接器损耗(dB) 接头损耗 连接器 连接损耗 接头个数 (dB) 个数 (dB) 0.08 0.5 9.00 0.72 6 3
分光器损耗 2分光 1.0 3.20 3.2 4分光 0.00 0.00 6.30 8分光 2.00 18.80 9.40 16分光 0.00 0.00 14.00 32分光 0.00 18.00 预留损耗(dB)
光链路总 损耗(dB)
光接收功率(dB)
3.00 EDFA输出功率
34.00 22.00

对于EPON工程，可根据下列接光接入网常用的工程数据估算本工程ODN的传输损耗:
•建议的ODN衰耗：10～26db（一般为22dB）；
•单模光纤衰耗：≤0.34 dB/km；
•光纤跳纤、尾纤插入损耗：0.1db~0.3db；
•法兰盘插入损耗：≤0.4db；
•1：2分光器插入衰耗：3db；
•1：4分光器插入衰耗：6db；
•1：8分光器插入衰耗：9db；
•1：16分光器插入衰耗：12db；
•1：32分光器插入衰耗：15.5db
•
•OLT光功率：
•接收：-1~-24db（1310nm）发送：+2～-3db（1490nm）•终端光功率：
•接收：-3~-24 （1490nm）发送：-1~+4（1310nm）•最多二级分光，不建议更多级别的分光；
•对光路衰减进行估算，保留一定的余量；
必须使用单模光纤，不能使用多模光纤；
每个ONU的位置布1~2根光纤（1根做备份）；
•在工程安装前，用户应做好机房、电源、地线、光纤熔
接等准备工作，为施工提供必要的条件；同时机房的面积、高度应符合设备放置要求，若不符合要求，应要求进行整改，以消除安装、运行维护中的隐患。

1.建筑条件检查(干燥、空间、承重、接地；墙
面、顶棚应不粉化，不易积灰，不易脱落，
装饰材料采用阻燃材料等)
2.供电情况检查
3.地线条件检查联合接地要求小于1欧姆
4.安全检查
5.其他配套设备的检查
检查外接电源及连接机柜的电源线是否准备就绪。

检查光配线架（ODF）、数字配线架（DDF）和用户配线架（MDF）是否施工完毕。

检查光纤是否到位，光纤接头是否匹配。

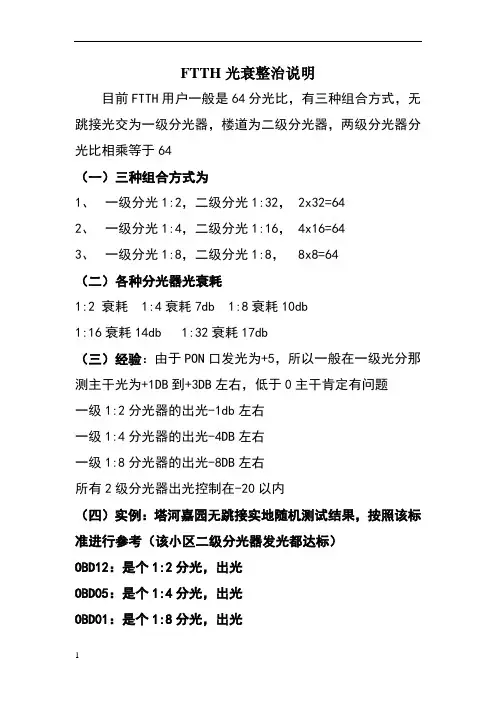

FTTH光衰整治说明
目前FTTH用户一般是64分光比，有三种组合方式，无跳接光交为一级分光器，楼道为二级分光器，两级分光器分光比相乘等于64
（一）三种组合方式为
1、一级分光1:2，二级分光1:32， 2x32=64
2、一级分光1:4，二级分光1:16， 4x16=64
3、一级分光1:8，二级分光1:8， 8x8=64
（二）各种分光器光衰耗
1:2 衰耗 1:4衰耗7db 1:8衰耗10db
1:16衰耗14db 1:32衰耗17db
（三）经验：由于PON口发光为+5，所以一般在一级光分那测主干光为+1DB到+3DB左右，低于0主干肯定有问题
一级1:2分光器的出光-1db左右
一级1:4分光器的出光-4DB左右
一级1:8分光器的出光-8DB左右
所有2级分光器出光控制在-20以内
（四）实例：塔河嘉园无跳接实地随机测试结果，按照该标准进行参考（该小区二级分光器发光都达标）
OBD12：是个1:2分光，出光
OBD05：是个1:4分光，出光
OBD01：是个1:8分光，出光
1。

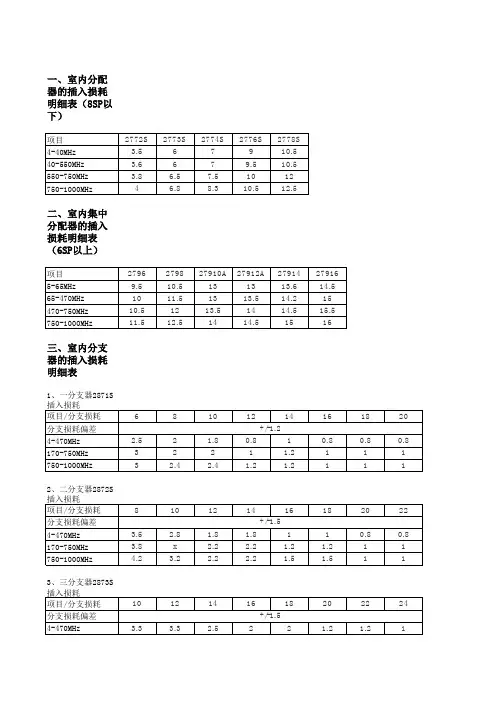

一、室内分配器的插入损耗明细表（8SP以下）
项目 4-40MHz 40-550MHz 550-750MHz 750-1000MHz 2772S 3.5 3.6 3.8 4 2773S 6 6 6.5 6.8 2774S 7 7 7.5 8.3 2776S 9 9.5 10 10.5 2778S 10.5 10.5 12 12.5
三、室内分支器的插入损耗明细表
1、一分支器2871S插入损耗 6 项目/分支损耗 分支损耗偏差 4-470MHz 170-750MHz 750-1000MHz 2.5 3 3
8 2 2 2.4
10 1.8 2 2.4
12 +/-1.2 0.8 1 1.2
14 1 1.2 1.2
16 0.8 1 1
18 0.8 1 1
22 1.2 1.2 1.5
24 1 1 1.2
4、四分支器2874S插入损耗 10 项目/分支损耗 分支损耗偏差 3.5 4-470MHz 4 170-750MHz 4.5 750-1000MHz
12 3.2 3.8 4.3
14 3.2 3.8 4.3
16 +/-1.5 2 2.2 2.5
18 2 2.2 2.3
18 2.5 2.8 3.5
20 1.5 2 2.3
22 1.5 2 2.2
24 1 1.2 1.5
四、野外过流型分配器插入损耗明细表（4分配以内）
项目 4-40MHz 40-550MHz 550-750MHz 750-1000MHz 4702 3.9 4.1 4.5 4.9 4703B 5.7 6.1 6.6 7.8 4704 7.2 7.8 8.2 9.3
二、室内集中分配器的插入损耗明细表（6SP以上）

SXM752 |二级采纳率50%
擅长：暂未定制
按默认排序|按时间排序
其他5条回答
检举|2012-01-01 23:32wcctf05|二级
线路总衰减26dB光纤链路衰减≤0.36dB/Km；熔接衰减≤0.1dB/个活动接头衰减≤0.5dB/个评论|赞同0 检举|2012-05-21 00:55时间发黑1|一级
光纤链路衰减指标计算ODN光链路衰减= A+B+C+D+G (dB) ODN光链路衰减<系统允许的衰减式中：A:为光通道全程n段光纤衰减总和； B:为m个光活动连接器插入衰减总和； C:为f个光纤熔接接头衰减总和； D:为h个光分路器插入衰减总和； G:光纤富余度。相关参数取定：1)光纤衰减取定：1310 nm波长时 取0.36dB/km 1490 nm波长时 取0.22dB/km 2)光活动连接器插入衰减取定： 0.5dB/个3)光纤熔接接头衰减取定： 分立式光缆光纤接头衰减取双向平均值为：0.08dB/每接头 带状光缆光纤接头衰减取双向平均值为：0.2dB/每个接头 冷接子双向平均值0.15dB/每个接头4）光分路器插入衰减参数取定：光分器类型 1:2 1:4 1:8 1:16 1:32 1:64FBT或PLC ≤3.6dB ≤7.3dB ≤10.7dB ≤14.0dB ≤17.7dB ≤20.1dB 5）光纤富余度A．当光缆传输距离<5公里时，光纤富余度不少于1dB;B．当光缆传输距离<10公里时，光纤富余度不少于2dB； C．当光缆传输距离<20公里时，光纤富余度不少于3dB; 光通道全程衰减当采用GPON 系统（ClassB+）时取定28dB。
PON口是+3至+5，1：8分光器光衰-10左右，1：16分光器-14左右，三项相加才-20，-25以内都能开通的

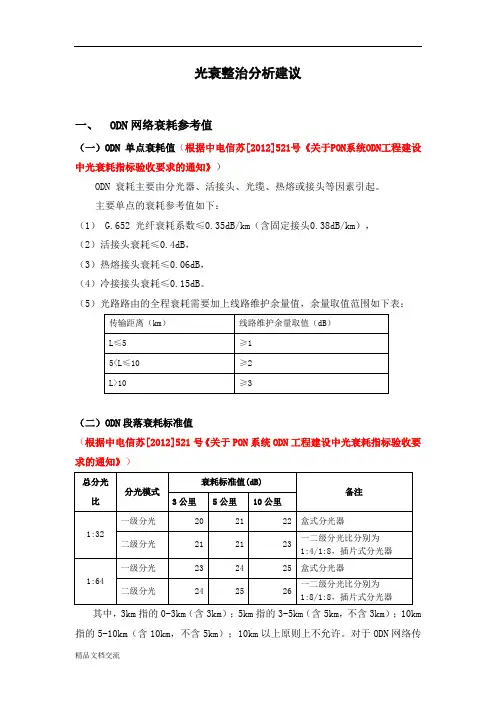

光衰整治分析建议一、ODN网络衰耗参考值（一）ODN 单点衰耗值（根据中电信苏[2012]521号《关于PON系统ODN工程建设中光衰耗指标验收要求的通知》）ODN 衰耗主要由分光器、活接头、光缆、热熔或接头等因素引起。

主要单点的衰耗参考值如下：（1） G.652 光纤衰耗系数≤0.35dB/km（含固定接头0.38dB/km），（2）活接头衰耗≤0.4dB，（3）热熔接头衰耗≤0.06dB，（4）冷接接头衰耗≤0.15dB。

（5）光路路由的全程衰耗需要加上线路维护余量值，余量取值范围如下表：（二）ODN段落衰耗标准值（根据中电信苏[2012]521号《关于PON系统ODN工程建设中光衰耗指标验收要求的通知》）其中，3km指的0-3km（含3km）；5km指的3-5km（含5km，不含3km）；10km 指的5-10km（含10km，不含5km）；10km以上原则上不允许。

对于ODN网络传输距离超过5km,第一考虑路由优化方案。

对于二级分光模式中的一级分光点光衰参考值如下：（接入中心提供的维护经验数据）二、初步判断光衰不达标段落：（一）局端OLT设备（光模块发送光功率和光模块温度的标准值是网维提供）根据PON口的发达光功率与光模块温度判断，PON口光模块的发送光功率在2-6.5dBm范围外，光模块温度≥70℃，则初步判断为OLT设备侧问题。

（二）一级分光点至OLT段落：（根据整治反馈情况初步定的规则，需要后续整治中验证调整）（1）一级分光器的不达标用户数≥10个，且下挂有不达标用户的二级分光器个数≥2个；则初步判断为一级分光点问题。

（2）一级分光器端口已用数>4个，且下挂的不达标二级分光器个数≥4个；则初步判断为一级分光点至OLT段落问题。

（三）二级分光点至一级分光点段落：（根据整治反馈情况初步定的规则，需要后续整治中验证调整）二级分光器的不达标用户数：（1）1：4和1：8的分光器不达标用户数≥3个；（2）1：16及以上的分光器根据端口在用情况，筛选不达标用户数占比>4个；则初步判断为二级分光点至一级分光点问题。

对于EPON工程，可根据下列接光接入网常用的工程数据估算本工程ODN的传输损耗:
•建议的ODN衰耗：10～26db（一般为22dB）；
•单模光纤衰耗：≤0.34 dB/km；
•光纤跳纤、尾纤插入损耗：0.1db~0.3db；
•法兰盘插入损耗：≤0.4db；
•1：2分光器插入衰耗：3db；
•1：4分光器插入衰耗：6db；
•1：8分光器插入衰耗：9db；
•1：16分光器插入衰耗：12db；
•1：32分光器插入衰耗：15.5db
•
•OLT光功率：
•接收：-1~-24db（1310nm）发送：+2～-3db（1490nm）•终端光功率：
•接收：-3~-24 （1490nm）发送：-1~+4（1310nm）•最多二级分光，不建议更多级别的分光；
•对光路衰减进行估算，保留一定的余量；
必须使用单模光纤，不能使用多模光纤；
每个ONU的位置布1~2根光纤（1根做备份）；
•在工程安装前，用户应做好机房、电源、地线、光纤熔
接等准备工作，为施工提供必要的条件；同时机房的面积、高度应符合设备放置要求，若不符合要求，应要求进行整改，以消除安装、运行维护中的隐患。

1.建筑条件检查(干燥、空间、承重、接地；墙
面、顶棚应不粉化，不易积灰，不易脱落，
装饰材料采用阻燃材料等)
2.供电情况检查
3.地线条件检查联合接地要求小于1欧姆
4.安全检查
5.其他配套设备的检查
检查外接电源及连接机柜的电源线是否准备就绪。

检查光配线架（ODF）、数字配线架（DDF）和用户配线架（MDF）是否施工完毕。

检查光纤是否到位，光纤接头是否匹配。
