光分路器分光损耗对照表

1 / 5如何计算光网络损耗GEPON的光网络是由光纤、光纤耦合器和光分离器构成。

从OLT 到ONU传输距离受到OLT、ONU的发射功率、接收灵敏度；光缆的长度；和光分路器的插入损耗影响。

下面是这些设备的相关参数：OLT, ONU的光参数发射功率：＋2dBm ~+6dBm接收灵敏度－26dBm 光纤衰耗：0.3db/公里光分路器损耗：理论xx1*n光分路器的光衰耗：＝10log(1/n)。

以此计算：1×2的光分路器衰耗－3db；1×4的光分路器衰耗－6db；1×8的光分路器衰耗－9db；1×16的光分路器衰耗－12db；1×32的光分路器衰耗－15db。

但在实际的产品的衰耗大于理论值，具体插入损耗参见光分离器的说明书。

光分路器的级联和级数无关，和光分路器的衰耗相关。

例：假设OLT到ONU的距离10公里，使用两级光分路器，1个1×4和4个1×8构成。

OLT、ONU的发射功率和接收灵敏度之间相差26db;2 / 5光纤衰耗：10×0.3=3db 光分路器衰耗：光网络衰耗总和为：15＋3＝18db这只是理论计算，但在实际网络中，还需要考虑使用耦合器等导致衰耗增大，可以使用光功率计测试。

在这就要先了解发送光功率和光接收机灵敏度，发送光功率(典型值)是指光发射机正常输出光功率，以dbm为单位，光接收机灵敏度是指光接收机正常工作时所允许的输入光功率最小值。

以dbm为单位。

最大光链路损耗是对发射机和接收机正常工作时所允许的光纤传输通道最大损耗值(即发送光功率-光接收机灵敏度)。

假设光端机的发送光功率为－4.50dbm，光接收机灵敏度为-14.8dbm，那最大光链路损耗为-4.5dbm-(-14.8)dbm=10.3dbm。

通过最大光链路损耗中我们就可以初步估算出光端机的最远传输距离。

例题:假如有A=10公里、B=8公里、C=5公里在不同距离的3只光接收机，要求当光机接收电平是0dBm时，发射机的功率要多少mW 和光分路器各路的分光比为多少？(设每公里的光损耗为0.4dB，分光器插耗为0.4dB,光缆接头等损耗1dB)计算1：A路=0+10*0.4+0.4+1=5.4dBm=3.46737mW B路=0+8*0.4+0.4+1=4.6dBm=2.88403mW C路=0+5*0.4+0.4+1=3.4dBm=2.18776mW那么发射光的总功率P=3.46737+2.88403+2.18776=8.53916mW也很容易得出各路的分光比为：A路B路3 / 5C路注评1:以上答案不算对.一般光缆接头损耗都包含在每公里光损耗里了，不需要单独计算。

光路损耗理论计算公式EPON光路是否合格，是否满足传输需要只有一条规则，实际工程结束后，所有ONU接收侧的光功率在-8dBm到-23dBm之间。

一般不能光纤直接接ONU，需要添加分光器或衰减器，避免ONU接收的光强度超过ONU光接收饱和光功率－3dBm;ONU接收侧光功率＝OLT发射光功率- 光路损耗光路损耗=所有分光器插损值之和+光纤长度（KM）*0.4+熔纤点数目*0.1+法兰盘个数*0.2 分光器插损可参考前面的分光器规格。

OLT 发射光功率参考下面表格：5.5光通路衰减核算ODN的光功率衰减与OBD的分路比、活动连接数量、光缆线路长度等有关，设计时必须控制ODN中最大的衰减值，使其符合系统设备OLT和ONU PON口的光功率要求。

对于EPON 系统，企业标准要求光接口必须支持1000BASE-PX20（不采用1000BASE-PX10）。

考虑1dB 的光通道代价，1000BASE-PX20 的PON 口R-S 点允许衰耗范围如下：上行（ONU-OLT，1310nm）：0~25dB。

下行（OLT-ONU，1490nm）：0~25dB。

ODN光通道衰减所允许的衰减定义为S/R和R/S参考点之间的光衰减，以dB表示。

包括光纤、光分路器、光活动连接器、光纤熔接接头所引入的衰减总和。

图1－1为ODN光通道模型。

核算公式：ODN 光链路衰减= (dB) ODN 光链路衰减+Mc ≤ 系统允许的衰减公式中： ：为光通道全程n 段光纤衰减总和；：为m 个光活动连接器插入衰减总和； ：为f 个光纤熔接接头衰减总和；光分纤箱S/RR/S图1－2 ODN 光通道模型∑=mi Ki 1∑=pi Mi 1∑=ni Li1∑∑∑∑====+++hi ni pi mi FiMi Ki Li 1111：为h 个光分路器插入衰减总和；Mc ：光纤富余度本方案中，ODN 的部署基本相同，核算光衰减值时主要考虑光分路器的类型和ODN 的距离。

回答人的补充2009-09-09 08:17在光链路的设计中，要碰到光纤损耗、分光损耗、分光附加损耗、活动接头损耗和光链路（总）损耗几项参数，很显然，光链路损耗是以上其他几项损耗值的总和：光链路损耗=光纤损耗+分光损耗+分光附加损耗+活动接头损耗 (dB)光纤损耗，是光信号在光纤中传输时光功率消耗引起的，在设计时1310nm通常按每km0.4dB计算，1550nm通常按0.25dB计算。

某一光路光纤损耗的dB数，换算成该路单路功率损耗mW数按下式计算：某单路功率损耗=100.1光纤损耗（mW）（某路）分光比K=某单路功率损耗/各路功率损耗总和（某路）分光损耗= -10lg K (dB)分光损耗，实际上是分光时的光功率转移造成的，不是光功率的消耗引起的，因此在计算分光比时不能将它计算进去。

但是在计算光链路总损耗时必须将它加进去。

分光附加损耗，是分光时的分光器自身消耗了光功率造成的；活动接头损耗也是其自身消耗了光功率造成的，因此这两项本来应该在计算分光比时都加进和光纤损耗中，算出三者的总损耗dB数，然后换算出损耗总功率数mW，再据此计算出分光比，这样计算得出的最后计算结果最为准确。

但是由于分光附加损耗和活动接头损耗的量值，比光纤损耗要小得多，而且各条光链路的数值基本相等，在计算分光比时把各条光路的这两项数值统统忽略不计，对分光比计算结果的影响很微小。

因此，通常在计算分光比时都把分光附加损耗和活动接头损耗忽略不计，仅仅将光纤损耗换算成光功率来计算分光比。

但是在计算光链路总损耗的时候，这两项数值都要计算进去。

分光器附加损耗的大小，和分光路数的多少有关，设计时可从表1中选取数值。

表1 分光器的附加损耗值分光路数2345678910111216损耗dB0.200.300.400.450.500.550.600.700.800.901.001.20活动接头损耗，要根据光链路中活动接头的总数量计算，通常按每个接头0.3～0.5dB选取。

1分21分2节点名距离线损接收功率入纤功率所需功率总功率分光比分光损耗附加损耗活动头损耗总损耗发出功率0.000.00-2(2.00)0.63 1.260.5000 3.010.20.5 1.710.000.00-2(2.00)0.63 1.260.5000 3.010.20.5 1.711分31分3节点名距离线损接收功率入纤功率所需功率总功率分光比分光损耗附加损耗活动头损耗总损耗发出功率0.000.00-2(2.00)0.63 1.890.3333 4.770.30.5 3.570.000.00-2(2.00)0.63 1.890.3333 4.770.30.5 3.570.000.00-2(2.00)0.63 1.890.3333 4.770.30.5 3.571分41分4节点名距离线损接收功率入纤功率所需功率总功率分光比分光损耗附加损耗活动头损耗总损耗发出功率0.000.00-2(2.00)0.63 2.520.2500 6.020.40.5 4.920.000.00-2(2.00)0.63 2.520.2500 6.020.40.5 4.920.000.00-2(2.00)0.63 2.520.2500 6.020.40.5 4.920.000.00-2(2.00)0.63 2.520.2500 6.020.40.5 4.921分51分5节点名距离线损接收功率入纤功率所需功率总功率分光比分光损耗附加损耗活动头损耗总损耗发出功率0.000.00-2(2.00)0.63 3.150.2000 6.990.450.5 5.940.000.00-2(2.00)0.63 3.1550.2000 6.990.450.5 5.940.000.00-2(2.00)0.63 3.1550.2000 6.990.450.5 5.940.000.00-2(2.00)0.63 3.1550.2000 6.990.450.5 5.940.000.00-2(2.00)0.63 3.1550.2000 6.990.450.5 5.941分61分6节点名距离线损接收功率入纤功率所需功率总功率分光比分光损耗附加损耗活动头损耗总损耗发出功率0.000.00-2(2.00)0.63 3.790.16677.780.50.5 6.780.000.00-2(2.00)0.63 3.790.16677.780.50.5 6.780.000.00-2(2.00)0.63 3.790.16677.780.50.5 6.780.000.00-2(2.00)0.63 3.790.16677.780.50.5 6.780.000.00-2(2.00)0.63 3.790.16677.780.50.5 6.780.000.00-2(2.00)0.63 3.790.16677.780.50.5 6.781分71分7节点名距离线损接收功率入纤功率所需功率总功率分光比分光损耗附加损耗活动头损耗总损耗发出功率0.000.00-2(2.00)0.63 4.420.14298.450.550.57.500.000.00-2(2.00)0.63 4.420.14298.450.550.57.500.000.00-2(2.00)0.63 4.420.14298.450.550.57.500.000.00-2(2.00)0.63 4.420.14298.450.550.57.500.000.00-2(2.00)0.63 4.420.14298.450.550.57.500.000.00-2(2.00)0.63 4.420.14298.450.550.57.500.000.00-2(2.00)0.63 4.420.14298.450.550.57.501分81分8节点名距离线损接收功率入纤功率所需功率总功率分光比分光损耗附加损耗活动头损耗总损耗发出功率0.000.00-2(2.00)0.63 5.050.12509.030.60.58.130.000.00-2(2.00)0.63 5.050.12509.030.60.58.130.000.00-2(2.00)0.63 5.050.12509.030.60.58.130.000.00-2(2.00)0.63 5.050.12509.030.60.58.130.000.00-2(2.00)0.63 5.050.12509.030.60.58.130.000.00-2(2.00)0.63 5.050.12509.030.60.58.130.000.00-2(2.00)0.63 5.050.12509.030.60.58.130.000.00-2(2.00)0.63 5.050.12509.030.60.58.131分91分9节点名距离线损接收功率入纤功率所需功率总功率分光比分光损耗附加损耗活动头损耗总损耗发出功率0.000.00-2(2.00)0.63 5.680.11119.540.70.58.740.000.00-2(2.00)0.63 5.680.11119.540.70.58.740.000.00-2(2.00)0.63 5.680.11119.540.70.58.740.000.00-2(2.00)0.63 5.680.11119.540.70.58.740.000.00-2(2.00)0.63 5.680.11119.540.70.58.740.000.00-2(2.00)0.63 5.680.11119.540.70.58.740.000.00-2(2.00)0.63 5.680.11119.540.70.58.740.000.00-2(2.00)0.63 5.680.11119.540.70.58.740.000.00-2(2.00)0.63 5.680.11119.540.70.58.741分101分10节点名距离线损接收功率入纤功率所需功率总功率分光比分光损耗附加损耗活动头损耗总损耗发出功率0.000.00-2(2.00)0.63 6.310.100010.000.80.59.300.000.00-2(2.00)0.63 6.310.100010.000.80.59.300.000.00-2(2.00)0.63 6.310.100010.000.80.59.300.000.00-2(2.00)0.63 6.310.100010.000.80.59.300.000.00-2(2.00)0.63 6.310.100010.000.80.59.300.000.00-2(2.00)0.63 6.310.100010.000.80.59.300.000.00-2(2.00)0.63 6.310.100010.000.80.59.300.000.00-2(2.00)0.63 6.310.100010.000.80.59.300.000.00-2(2.00)0.63 6.310.100010.000.80.59.300.000.00-2(2.00)0.63 6.310.100010.000.80.59.301分111分11节点名距离线损接收功率入纤功率所需功率总功率分光比分光损耗附加损耗活动头损耗总损耗发出功率0.000.00-2(2.00)0.63 6.940.090910.410.90.59.810.000.00-2(2.00)0.63 6.940.090910.410.90.59.810.000.00-2(2.00)0.63 6.940.090910.410.90.59.810.000.00-2(2.00)0.63 6.940.090910.410.90.59.810.000.00-2(2.00)0.63 6.940.090910.410.90.59.810.000.00-2(2.00)0.63 6.940.090910.410.90.59.810.000.00-2(2.00)0.63 6.940.090910.410.90.59.810.000.00-2(2.00)0.63 6.940.090910.410.90.59.810.000.00-2(2.00)0.63 6.940.090910.410.90.59.810.000.00-2(2.00)0.63 6.940.090910.410.90.59.810.000.00-2(2.00)0.63 6.940.090910.410.90.59.811分121分12节点名距离线损接收功率入纤功率所需功率总功率分光比分光损耗附加损耗活动头损耗总损耗发出功率0.000.00-2(2.00)0.637.570.083310.7910.510.290.000.00-2(2.00)0.637.570.083310.7910.510.290.000.00-2(2.00)0.637.570.083310.7910.510.290.000.00-2(2.00)0.637.570.083310.7910.510.290.000.00-2(2.00)0.637.570.083310.7910.510.290.000.00-2(2.00)0.637.570.083310.7910.510.290.000.00-2(2.00)0.637.570.083310.7910.510.290.000.00-2(2.00)0.637.570.083310.7910.510.290.000.00-2(2.00)0.637.570.083310.7910.510.290.000.00-2(2.00)0.637.570.083310.7910.510.290.000.00-2(2.00)0.637.570.083310.7910.510.290.000.00-2(2.00)0.637.570.083310.7910.510.291分131分13节点名距离线损接收功率入纤功率所需功率总功率分光比分光损耗附加损耗活动头损耗总损耗发出功率0.000.00-2(2.00)0.638.200.076911.1410.510.640.000.00-2(2.00)0.638.200.076911.1410.510.640.000.00-2(2.00)0.638.200.076911.1410.510.640.000.00-2(2.00)0.638.200.076911.1410.510.640.000.00-2(2.00)0.638.200.076911.1410.510.640.000.00-2(2.00)0.638.200.076911.1410.510.640.000.00-2(2.00)0.638.200.076911.1410.510.640.000.00-2(2.00)0.638.200.076911.1410.510.640.000.00-2(2.00)0.638.200.076911.1410.510.640.000.00-2(2.00)0.638.200.076911.1410.510.640.000.00-2(2.00)0.638.200.076911.1410.510.640.000.00-2(2.00)0.638.200.076911.1410.510.640.000.00-2(2.00)0.638.200.076911.1410.510.641分141分14节点名距离线损接收功率入纤功率所需功率总功率分光比分光损耗附加损耗活动头损耗总损耗发出功率0.000.00-2(2.00)0.638.830.071411.4610.510.960.000.00-2(2.00)0.638.830.071411.4610.510.960.000.00-2(2.00)0.638.830.071411.4610.510.960.000.00-2(2.00)0.638.830.071411.4610.510.960.000.00-2(2.00)0.638.830.071411.4610.510.960.000.00-2(2.00)0.638.830.071411.4610.510.960.000.00-2(2.00)0.638.830.071411.4610.510.960.000.00-2(2.00)0.638.830.071411.4610.510.960.000.00-2(2.00)0.638.830.071411.4610.510.960.000.00-2(2.00)0.638.830.071411.4610.510.960.000.00-2(2.00)0.638.830.071411.4610.510.960.000.00-2(2.00)0.638.830.071411.4610.510.960.000.00-2(2.00)0.638.830.071411.4610.510.960.000.00-2(2.00)0.638.830.071411.4610.510.961分151分15节点名距离线损接收功率入纤功率所需功率总功率分光比分光损耗附加损耗活动头损耗总损耗发出功率0.000.00-2(2.00)0.639.460.066711.76 1.10.511.360.000.00-2(2.00)0.639.460.066711.76 1.10.511.360.000.00-2(2.00)0.639.460.066711.76 1.10.511.360.000.00-2(2.00)0.638.830.071411.46 1.10.511.060.000.00-2(2.00)0.639.460.066711.76 1.10.511.360.000.00-2(2.00)0.639.460.066711.76 1.10.511.360.000.00-2(2.00)0.639.460.066711.76 1.10.511.360.000.00-2(2.00)0.639.460.066711.76 1.10.511.360.000.00-2(2.00)0.639.460.066711.76 1.10.511.360.000.00-2(2.00)0.639.460.066711.76 1.10.511.360.000.00-2(2.00)0.639.460.066711.76 1.10.511.360.000.00-2(2.00)0.639.460.066711.76 1.10.511.360.000.00-2(2.00)0.639.460.066711.76 1.10.511.360.000.00-2(2.00)0.639.460.066711.76 1.10.511.360.000.00-2(2.00)0.639.460.066711.76 1.10.511.361分161分16节点名距离线损接收功率入纤功率所需功率总功率分光比分光损耗附加损耗活动头损耗总损耗发出功率0.000.00-2(2.00)0.6310.100.062512.04 1.20.511.740.000.00-2(2.00)0.6310.100.062512.04 1.20.511.740.000.00-2(2.00)0.6310.100.062512.04 1.20.511.740.000.00-2(2.00)0.6310.100.062512.04 1.20.511.740.000.00-2(2.00)0.6310.100.062512.04 1.20.511.74 0.000.00-2(2.00)0.6310.100.062512.04 1.20.511.74 0.000.00-2(2.00)0.6310.100.062512.04 1.20.511.74 0.000.00-2(2.00)0.6310.100.062512.04 1.20.511.74 0.000.00-2(2.00)0.6310.100.062512.04 1.20.511.74 0.000.00-2(2.00)0.6310.100.062512.04 1.20.511.74 0.000.00-2(2.00)0.6310.100.062512.04 1.20.511.74 0.000.00-2(2.00)0.6310.100.062512.04 1.20.511.74 0.000.00-2(2.00)0.6310.100.062512.04 1.20.511.74 0.000.00-2(2.00)0.6310.100.062512.04 1.20.511.74 0.000.00-2(2.00)0.6310.100.062512.04 1.20.511.74 0.000.00-2(2.00)0.6310.100.062512.04 1.20.511.742000.5.7余量余量余量余量余量余量余量余量余量余量余量余量余量余量余量。

光分路器分光损耗对照表
分光比 （%）
3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
光功率转化表 dB dB---mW mW---dB -25.0000 -30.0000 mW 0.0032 0.0010
分光器的附加损耗值
分光损耗 (dB)
1.61 1.55 1.49 1.43 1.37 1.31 1.25 1.19 1.14 1.08 1.02 0.97 0.91 0.46
分光损耗 (dB)
15.23 13.98 13.01 12.22 11.55 10.97 10.46 10.00 9.59 9.21 8.86 8.54 8.24 7.96 7.70 7.45 7.21 6.99 6.78 6.58 6.38 6.20
5
4
2
10
分光附加损 耗(dB) 0.66 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00
分光损耗 (dB) 10.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00
输出路数 附加损耗(dB)
2 0.20
3 0.32
4 0.40
5 0.46
6 0.52
7 0.56
8 0.60
9 0.63
可放宽至0.08dB）
22dB/Km,1310<0.36dB/Km
10 0.66

分光器光衰表
在光纤通信系统中，光衰是指信号在传输过程中光功率的损失。

为了解决光衰问题，分光器被广泛应用于光纤通信系统中。

分光器是一种光学器件，能将光信号分成多个相等或不相等的光路，从而实现光信号的分配和复用。

为了更好地了解光衰问题，分光器光衰表被用于记录和比较不同分光器在光信号分配过程中引起的光衰损失。

分光器光衰表通常包含了两个重要参数：插入损耗和均衡性。

插入损耗是指信号通过分光器后的光功率损失。

分光器的设计和制造质量会直接影响到插入损耗的大小。

一般来说，插入损耗应尽可能小，以确保光信号在传输过程中不会因为光功率的损失而导致信号质量
下降。

均衡性是指在分光器中，各个光路之间的光功率差异。

由于光纤通信系统中的光信号往往需要在不同的分支中分配和复用，因此均衡性的好坏会直接影响到整个系统的性能。

一个好的分光器应该能够实现光信号的均匀分配，并保持各个分支之间的光功率差异较小。

分光器光衰表的制作通常需要通过实验测量获得。

在实验中，通过将光信号输入到分光器中，并测量各个分支的光功率，可以得到分光器
在不同波长和功率下的插入损耗和均衡性数据。

这些数据可以用来评估和比较不同分光器的性能。

分光器光衰表在光纤通信系统的设计和维护中起着重要的作用。

通过选择合适的分光器，可以实现光信号的有效分配和复用，提高系统的传输效率和可靠性。

同时，分光器光衰表也能帮助工程师分析和解决光衰问题，确保光信号在传输过程中的稳定性和可靠性。

1、ODN全程衰减核算按照最坏值法进行传输指标核算，EPON OLT-ONU之间的传输距离应满足以下公式：光纤衰耗系数(0.36dB)*传输距离+光分路器插损+活动连接头数量*损耗(0.5dB)+光缆线路衰耗富余度≤ EPON R/S-S/R 点允许的最大衰耗(29.5dB)。

1.1 EPON R/S-S/R点衰耗范围：OLT PON 口发送光功率2dB~7dBm，接收光灵敏度为-27dBm。

ONU 发射光功率-1dBm~4dBm，接收光灵敏度为-24dBm。

考虑1dB的光通道代价，EPON系统R/S-S/R间允许最大衰耗为：上行（ONU-OLT，1310nm）：29.5dB下行（OLT-ONU，1490nm）：29.5dB1.2 光纤衰耗系数（含固定熔接损耗）：上行（ONU-OLT，1310nm）：0.4 dB/km下行（OLT-ONU，1490nm）：0.3 dB/km1.3 分路器插入损耗典型值（均匀分光，不含连接器损耗）如下表所示：类型规格插入损耗(dB)FBT 1x2 ≤3.6FBT 1x4 ≤7.3PLC 1x8 ≤10.7PLC 1x16 ≤14.0PLC 1x32 ≤17.41*64 大概211.4 活动连接头损耗：每个活接头连接损耗为0.5dB。

1.5 光缆线路富余度：传输距离≤5km，取2dB传输距离≤10km，取2~3dB传输距离>10km，取3dB1.6综合考虑上述因素，得出OLT-ONU之间可传输距离。

光纤衰减取定： 1310nm波长时取0.36 dB /km分路器插入衰减值：1:16（32）光分路器取14.0(17.4) dB序号名称单位数量衰减值（dB）1 光缆（A方向）公里 1.1 0.392 光活动连接器个8 43 2:16光分路器个 1 144 光缆线路富余度公里≤5km 25 合计dB ——20.39。

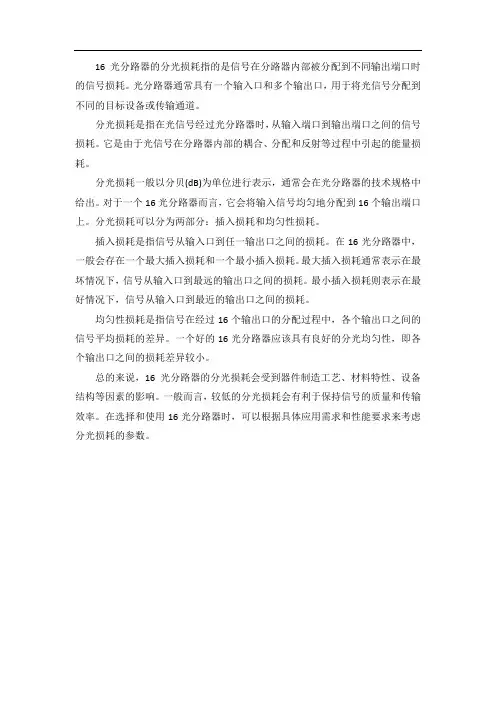

16光分路器的分光损耗指的是信号在分路器内部被分配到不同输出端口时的信号损耗。

光分路器通常具有一个输入口和多个输出口，用于将光信号分配到不同的目标设备或传输通道。

分光损耗是指在光信号经过光分路器时，从输入端口到输出端口之间的信号损耗。

它是由于光信号在分路器内部的耦合、分配和反射等过程中引起的能量损耗。

分光损耗一般以分贝(dB)为单位进行表示，通常会在光分路器的技术规格中给出。

对于一个16光分路器而言，它会将输入信号均匀地分配到16个输出端口上。

分光损耗可以分为两部分：插入损耗和均匀性损耗。

插入损耗是指信号从输入口到任一输出口之间的损耗。

在16光分路器中，一般会存在一个最大插入损耗和一个最小插入损耗。

最大插入损耗通常表示在最坏情况下，信号从输入口到最远的输出口之间的损耗。

最小插入损耗则表示在最好情况下，信号从输入口到最近的输出口之间的损耗。

均匀性损耗是指信号在经过16个输出口的分配过程中，各个输出口之间的信号平均损耗的差异。

一个好的16光分路器应该具有良好的分光均匀性，即各个输出口之间的损耗差异较小。

总的来说，16光分路器的分光损耗会受到器件制造工艺、材料特性、设备结构等因素的影响。

一般而言，较低的分光损耗会有利于保持信号的质量和传输效率。

在选择和使用16光分路器时，可以根据具体应用需求和性能要求来考虑分光损耗的参数。

1*2
4.1
1*4 7.4
1*8 10.5
1*16
13.8
1*32
17.1
1*64
20.4
1*128
23.7

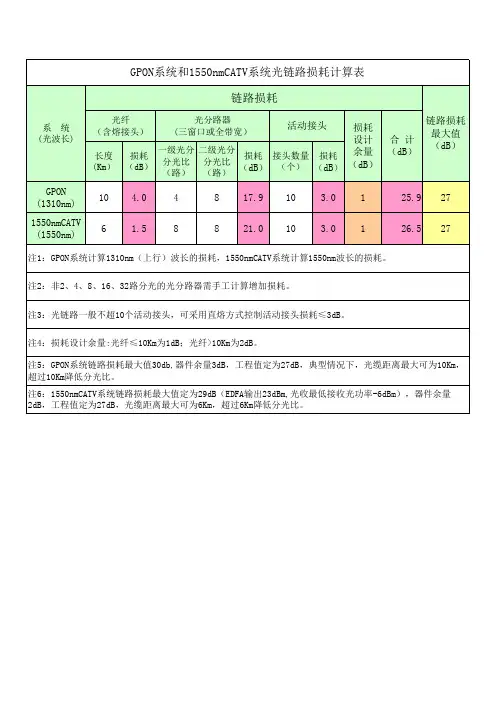

GPON系统和1550nmCATV系统光链路损耗计算表 链路损耗
系 统 (光波长)
损耗 设计 合 计 一级光分 二级光分 余量 （dB） 损耗 接头数量 损耗 长度 损耗 分光比 分光比 (Km） （dB） （dB） （个） （dB） （dB）
（路） （路）
光纤 （含熔接头）
光分路器 (三窗口或全带宽）
活动接头
链路损耗 最大值 （dB）
GPON (1310nm) 1550nmCATV (1550nm)
10 6
4.0 1.5
4 8
8 8
17.9 21.0
10 10
3.0 3.0
1 1
25.9 26பைடு நூலகம்5
27 27
注1：GPON系统计算1310nm（上行）波长的损耗，1550nmCATV系统计算1550nm波长的损耗。 注2：非2、4、8、16、32路分光的光分路器需手工计算增加损耗。 注3：光链路一般不超10个活动接头，可采用直熔方式控制活动接头损耗≤3dB。 注4：损耗设计余量:光纤≤10Km为1dB；光纤>10Km为2dB。 注5：GPON系统链路损耗最大值30db,器件余量3dB，工程值定为27dB，典型情况下，光缆距离最大可为10Km， 超过10Km降低分光比。 注6：1550nmCATV系统链路损耗最大值定为29dB（EDFA输出23dBm,光收最低接收光功率-6dBm），器件余量 2dB，工程值定为27dB，光缆距离最大可为6Km，超过6Km降低分光比。

衰减合计 （dB） 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00
黄颜色部分即 把表中颜色去掉
红色部分即可。 红色部分即可。
参数值 0.36 0.4 0.8 0.5 0.5 0.08 0.12 0.15 21 21.5 17.7 18.2 14 14.5 10.7 11.2 7.3 7.8
主干光缆
参数数量 配线光缆
引入光缆
注： 1、全程光纤损耗富余度要求： （1）当传输距离小于或等于5公里时， ODN全程损耗富余度不少于1 dB； （2）当传输距离大于5公里且小于等于10公里时，ODN全程损耗富余度不少于2 dB； （3）当传输距离大于10公里时，ODN全程损耗富余度不少于3 dB。 2、当光缆为环型结构时，光缆长度为A、B向中较长一方的长度值。
填表说明： 填表说明： 本表已经做好了链接， 1、本表已经做好了链接，大家把自己工程统计的值填写在黄颜色部分即 然后把表复制到说明中相应位置（见说明）。 ）。复制前要把表中颜色去掉 可，然后把表复制到说明中相应位置（见说明）。复制前要把表中颜色去掉 。 表中没有用到的数据请不要删除，一并复制过去，避免出错。 2、表中没有用到的数据请不要删除，一并复制过去，避免出错。 3、室外光缆中光纤衰减系数（dB/km） 室内光缆中光纤衰减系数（dB/km） 室内外光缆中光纤衰减系数（dB/km） 活动连接器插入损耗（dB/个） 现场连接器插入损耗（dB/个） 分立式光缆光纤熔接接头损耗（dB/每个接头） 光纤带光缆光纤熔接接头损耗（dB/每个接头） 单芯光纤机械式接续器插入损耗（dB/个） 1:64光分路器插入损耗（dB/个） 2:64光分路器插入损耗（dB/个） 1:32光分路器插入损耗（dB/个） 2:32光分路器插入损耗（dB/个） 1:16光分路器插入损耗（dB/个） 2:16光分路器插入损耗（dB/个） 1:8光分路器插入损耗（dB/个） 2:8光分路器插入损耗（dB/个） 1:4光分路器插入损耗（dB/个） 2:4光分路器插入损耗（dB/个） 全程光纤损耗富余度（dB） ODN光功率预算（dB）

如何计算光网络损耗GEPON的光网络是由光纤、光纤耦合器和光分离器构成。

从OLT到ONU传输距离受到OLT、ONU的发射功率、接收灵敏度；光缆的长度；和光分路器的插入损耗影响。

下面是这些设备的相关参数：OLT, ONU的光参数：发射功率：＋2dBm ~+6dBm 接收灵敏度－26dBm 光纤衰耗： 0.4db/公里光分路器损耗：理论上1*n光分路器的光衰耗：＝10log(1/n)。

以此计算：1×2 的光分路器衰耗－3db；1×4 的光分路器衰耗－6db；1×8 的光分路器衰耗－9db；1×16 的光分路器衰耗－12db；1×32的光分路器衰耗－15db。

但在实际的产品的衰耗大于理论值，具体插入损耗参见光分离器的说明书。

光分路器的级联和级数无关，和光分路器的衰耗相关。

例：假设OLT到ONU的距离10公里，使用两级光分路器，1个1×4和4个1×8构成。

OLT、ONU的发射功率和接收灵敏度之间相差26db;光纤衰耗：10×0.3=3db光分路器衰耗：10log(1/4)+10log(1/8)=15db光网络衰耗总和为：15＋3＝18db在EPON系统设计中，由于不同ONU距OLT的距离相差较大，会对ONU产生两方面的影响：光功率的限制和光路传输产生的不同时延。

光路传输产生的不同时延的影响，GEPON系统通过时间同步与测距补偿机制来实现，对距离差没有要求。

对于光功率的限制：只要经过光路的各类损耗后（光传输距离的损耗，光分路器的分光，各类光器件的插入损耗等），光功率值在ONU光器件的过载光功率与接受灵敏度范围内的，ONU都能正常工作。

ONU光器件过载光功率为－5dBmONU光器件接受灵敏度为－26dBm。

SXM752 |二级采纳率50%
擅长：暂未定制
按默认排序|按时间排序
其他5条回答
检举|2012-01-01 23:32wcctf05|二级
线路总衰减26dB光纤链路衰减≤0.36dB/Km；熔接衰减≤0.1dB/个活动接头衰减≤0.5dB/个评论|赞同0 检举|2012-05-21 00:55时间发黑1|一级
光纤链路衰减指标计算ODN光链路衰减= A+B+C+D+G (dB) ODN光链路衰减<系统允许的衰减式中：A:为光通道全程n段光纤衰减总和； B:为m个光活动连接器插入衰减总和； C:为f个光纤熔接接头衰减总和； D:为h个光分路器插入衰减总和； G:光纤富余度。相关参数取定：1)光纤衰减取定：1310 nm波长时 取0.36dB/km 1490 nm波长时 取0.22dB/km 2)光活动连接器插入衰减取定： 0.5dB/个3)光纤熔接接头衰减取定： 分立式光缆光纤接头衰减取双向平均值为：0.08dB/每接头 带状光缆光纤接头衰减取双向平均值为：0.2dB/每个接头 冷接子双向平均值0.15dB/每个接头4）光分路器插入衰减参数取定：光分器类型 1:2 1:4 1:8 1:16 1:32 1:64FBT或PLC ≤3.6dB ≤7.3dB ≤10.7dB ≤14.0dB ≤17.7dB ≤20.1dB 5）光纤富余度A．当光缆传输距离<5公里时，光纤富余度不少于1dB;B．当光缆传输距离<10公里时，光纤富余度不少于2dB； C．当光缆传输距离<20公里时，光纤富余度不少于3dB; 光通道全程衰减当采用GPON 系统（ClassB+）时取定28dB。
PON口是+3至+5，1：8分光器光衰-10左右，1：16分光器-14左右，三项相加才-20，-25以内都能开通的

F T T H分光器光衰耗说
明
-CAL-FENGHAI.-(YICAI)-Company One1
FTTH光衰整治说明
目前FTTH用户一般是64分光比，有三种组合方式，无跳接光交为一级分光器，楼道为二级分光器，两级分光器分光比相乘等于64
（一）三种组合方式为
1、一级分光1:2，二级分光1:32， 2x32=64
2、一级分光1:4，二级分光1:16， 4x16=64
3、一级分光1:8，二级分光1:8， 8x8=64
（二）各种分光器光衰耗
1:2 衰耗 1:4衰耗7db 1:8衰耗10db
1:16衰耗14db 1:32衰耗17db
（三）经验：由于PON口发光为+5，所以一般在一级光分那测主干光为+1DB到+3DB左右，低于0主干肯定有问题一级1:2分光器的出光-1db左右
一级1:4分光器的出光-4DB左右
一级1:8分光器的出光-8DB左右
所有2级分光器出光控制在-20以内
（四）实例：塔河嘉园无跳接实地随机测试结果，按照该标准进行参考（该小区二级分光器发光都达标）
OBD12：是个1:2分光，出光
OBD05：是个1:4分光，出光
OBD01：是个1:8分光，出光
2。
