BST纠偏系统调校
一、电眼设置
(1)同时按“SETUP”和“←”键
(2)用物料遮挡电眼后即移走
(3)按“ENTER”键
(4)按电眼指示灯(如按左电眼、右电眼、左右电眼按键一同按)
(5)按自动键“Auto”
二、“对中”键,如果不能自动对中,调换马达线。
“自动”键,当物料往外移动时,支架向内修正;往内移动时,支架向外修正,否则,将内部条形码拨反码(如:原ON改为OFF、原OFF改为
ON)。
三、灵敏度调试
将物料放于纠偏支架和传感器上,分别按“AUTO”键和“SETUP”键后,通过“←”及“→”键增加及减少灵敏度,一般设定读数为5即可。
四、故障检修
1)驱动器/纠偏装置“振动”
系统灵敏度过高或材料张力不够造成,可以通过降低灵敏度或对张力进行调校解决。
2)驱动器反映太慢或纠偏检测不正确
系统灵敏度不够或材料张力太紧造成,可以通过提高灵敏度或对张力进行调校解决。
3)系统正常动作下更换材料后,传感器没有反应
材料变更,无法识别现有材料或传感器损坏,检查或重新设定传感器程序,并于遮挡传感器时用正处于检测的材料来遮挡。
4)正常生产线上的纠偏系统出现乱跑现象
调整进出料角度,修正为90°。
5)在没有材料时,驱动器/纠偏装置振动
受到外部干扰信号,检查屏蔽是否良好。
6)动作正常,但自动时系统偏向一边
检查系统的中心线和材料中心线是否吻合;
五、维护和保养
1)经常清洁传感器,用干抹布或纸巾擦拭探头即可
2)吹碳刷。
机械润滑。
3)清洁导辊杂物(如胶等)。

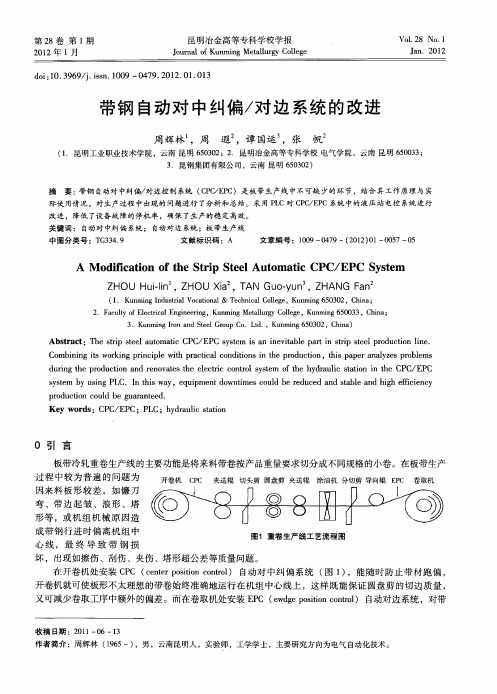

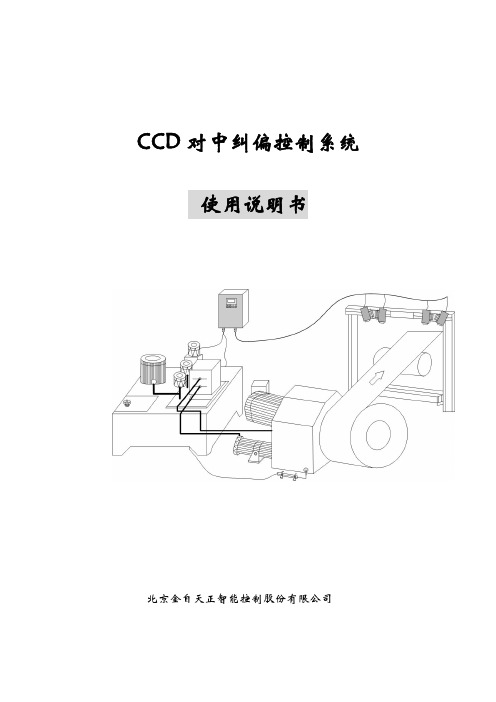

CCD对中纠偏控制系统使用说明书北京金自天正智能控制股份有限公司目录1.概述 (1)2.工作原理及系统组成 (2)2.1 CCD光电检测的基本原理 (2)2.2 三种检测方式 (2)2.3 系统组成 (5)3、调试与操作 (6)3.1光路调整 (6)3.2 电路调整 (7)3.3 操作说明 (9)4、注意事项 (11)5. 故障处理 (11)5.1 仪表显示不稳定 (12)5.3 信号有干扰 (13)5.4 放大器零点漂移 (13)5.5液压缸抖动 (14)5.6 液压缸不动作 (14)6、售后服务 (14)1.概述现代化冷轧带材生产线上,由于机组长、辊系多、速度高、带材板形等方面的原因,带材经常会出现跑偏现象,带材跑偏不仅使带材无法卷齐,而且会使带材表面出现划伤,带材边缘碰撞折边,甚至会造成设备损坏和断带等生产事故。
为了提高带材质量、降低成本,以满足市场对优质带材的需求,纠偏控制系统已成为冷轧生产线上不可缺少的设备。
它广泛应用于冷轧带状金属线、退火线、酸洗线、镀锌线等领域。
对中纠偏控制系统主要由带材位置测量装置、伺服放大器、位移传感器、伺服阀及液压系统组成。
首先由带材位置测量装置测量带材的偏移情况并输出偏移信号,此信号经伺服放大器放大并驱动伺服阀去控制液压系统,以完成对中纠偏控制。
控制效果的好坏不仅与伺服放大器的参数和液压系统的稳定性有关,更取决于带材位置测量装置的测量精度和稳定性。
本说明书所述检测装置是以高频日光灯作为光源,用CCD摄像机作为光电转换装置来实现检测的。
CCD光电检测装置的特点:¾测量精度高,其分辨率是视场的1/2048;¾光源简单且维护更换方便;¾使用寿命长。
2.工作原理及系统组成2.1 CCD光电检测的基本原理CCD光电检测装置是采用线阵列CCD摄像器件作为测量传感器,其核心部分是CCD线阵列扫描器件,该器件可看成是一个精密的光电刻度尺,刻度间隔由CCD光敏单元的几何尺寸决定,该装置使用的CCD光敏单元的尺寸为14μm。
EMG BMIH 高精度电感式传感器作为一种对中精度高达±1mm(例如用在带钢对中纠偏系统的纵剪机或扎机上)的高精度带钢位置检测系统,电感式BMIH对中纠偏系统确实是物有所值的。
这种高精度测量设备带有经氧化处理的铝型材制成的框架式紧凑型结构,并配有一个外置信号处理单元。
根据所选的对中传感器,这台设备可以侦测范围在200,550,950到1550mm之间的对中偏差。
上海秋腾贸易代理销售德国Emg易安基传感器、EMG伺服阀等全系列产品,欢迎您来电咨询!EMG产品涵盖:EMG检测光头、EMG高频光源发射器、EMG伺服阀、EMG电磁阀、EMG液压伺服阀、EMG模块、EMG数据I/O板、EMG数据转换板、EMG显示面板、EMG 传感器、EMG伺服放大阀、EMG控制放大器、EMG就地控制器、EMG推进器、EMG液压推动器、EMG平行光传感器、EMG网线、EMG保护器、EMG电路板、EMG对中光源、EMG监测装置、EMG位移传感器电控箱、EMG位置传感器、EMG程序板、EMG稳压电源、EMG过载电流继电器、EMG炭刷等。
EMG BMI电感式对中传感器:在整个带钢纠偏系统中,电感式对中控制系统多用于钢带的免维护设备。
另外,电感式对中纠偏传感器还能感应到一些非磁性金属,例如铝、铜、黄铜、镍铬合金等。
这种设备的工作原理是电感效应。
在钢带的两边,垂直于钢带运行方向,对称地排列着两个对中传感器。
这样的对称设计是为了使钢带可以在对中传感器上沿中心线移动。
位于钢带下面的传感器是接收器,钢带上面的是发射器。
由一台电子设备为发射器提供同等功率的稳定交流电。
在电感式传感系统中装有综合自检测设备,许多独立的信号经过混合后会显示为“传感系统OK”和“带钢位置OK”的复合信号。
EMG BMI4 电感式传感器:通过使用对边传感器,可以实现对钢带位置的无接触式侦测。
如果将一个放大控制器和一个推动器结合使用,就可以组成对边纠偏系统。
