![一种美术绘画用颜料盒[实用新型专利]](https://img.taocdn.com/s1/m/8200c3ebde80d4d8d05a4f3c.png)
专利名称：一种美术绘画用颜料盒专利类型：实用新型专利
发明人：池海营
申请号：CN202020785684.1申请日：20200512
公开号：CN212194905U
公开日：
20201222
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种美术绘画用颜料盒，涉及美术用具技术领域。
本实用新型包括手托盘，所述手托盘呈顶部为开口的框型且其中相邻的两侧未封边，所述手托盘上铰接且紧密配合有三个相互平行且呈上下分布并均能收纳在手托盘内部的颜料盘，所述手托盘的顶部铰接且紧密配合有盘盖，三个所述颜料盘的内部均形成有若干个颜料腔。
本实用新型通过设置三个相互平行且呈上下分布的颜料盘，每个颜料盘上均形成若干个颜料腔，通过将最上方的两个颜料盘从手托盘转动出来，将最下方的颜料盘放置在手托盘的内部，通过这样的设计，可以缩减颜料盘的尺寸，同时还能满足使用者对于颜料的需求，具有方便携带和使用的优势。
申请人：淮北师范大学
地址：235000 安徽省淮北市相山区东山路100号
国籍：CN
代理机构：衡水铭启专利代理事务所(特殊普通合伙)
代理人：陈雷
更多信息请下载全文后查看。

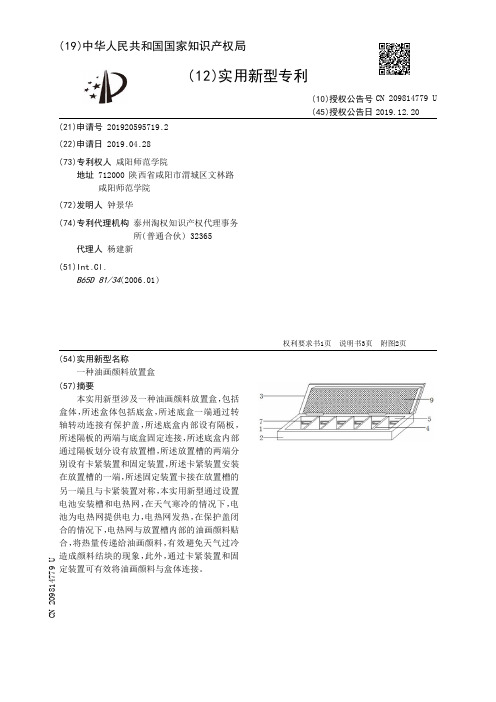

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920595719.2(22)申请日 2019.04.28(73)专利权人 咸阳师范学院地址 712000 陕西省咸阳市渭城区文林路咸阳师范学院(72)发明人 钟景华 (74)专利代理机构 泰州淘权知识产权代理事务所(普通合伙) 32365代理人 杨建新(51)Int.Cl.B65D 81/34(2006.01)(54)实用新型名称一种油画颜料放置盒(57)摘要本实用新型涉及一种油画颜料放置盒，包括盒体，所述盒体包括底盒，所述底盒一端通过转轴转动连接有保护盖，所述底盒内部设有隔板，所述隔板的两端与底盒固定连接，所述底盒内部通过隔板划分设有放置槽，所述放置槽的两端分别设有卡紧装置和固定装置，所述卡紧装置安装在放置槽的一端，所述固定装置卡接在放置槽的另一端且与卡紧装置对称，本实用新型通过设置电池安装槽和电热网，在天气寒冷的情况下，电池为电热网提供电力，电热网发热，在保护盖闭合的情况下，电热网与放置槽内部的油画颜料贴合，将热量传递给油画颜料，有效避免天气过冷造成颜料结块的现象，此外，通过卡紧装置和固定装置可有效将油画颜料与盒体连接。
权利要求书1页 说明书3页 附图2页CN 209814779 U 2019.12.20C N 209814779U权 利 要 求 书1/1页CN 209814779 U1.一种油画颜料放置盒，包括盒体(1)，其特征在于：所述盒体(1)包括底盒(2)，所述底盒(2)一端通过转轴转动连接有保护盖(3)，所述底盒(2)内部设有隔板(4)，所述隔板(4)的两端与底盒(2)固定连接，所述底盒(2)内部通过隔板(4)划分设有放置槽(5)，所述放置槽(5)的两端分别设有卡紧装置(6)和固定装置(7)，所述卡紧装置(6)安装在放置槽(5)的一端，所述固定装置(7)卡接在放置槽(5)的另一端且与卡紧装置(6)对称。
![绘画颜料盒[实用新型专利]](https://img.taocdn.com/s1/m/f336d0050975f46526d3e188.png)

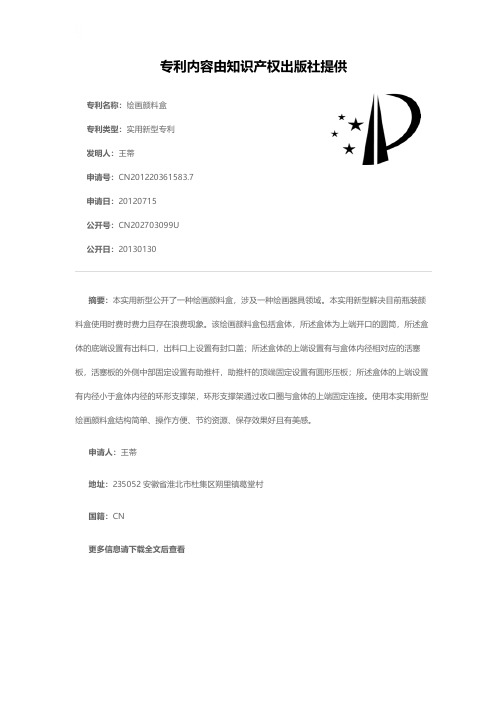

专利名称：绘画颜料盒
专利类型：实用新型专利
发明人：王蒂
申请号：CN201220361583.7申请日：20120715
公开号：CN202703099U
公开日：
20130130
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种绘画颜料盒，涉及一种绘画器具领域。
本实用新型解决目前瓶装颜料盒使用时费时费力且存在浪费现象。
该绘画颜料盒包括盒体，所述盒体为上端开口的圆筒，所述盒体的底端设置有出料口，出料口上设置有封口盖；所述盒体的上端设置有与盒体内径相对应的活塞板，活塞板的外侧中部固定设置有助推杆，助推杆的顶端固定设置有圆形压板；所述盒体的上端设置有内径小于盒体内径的环形支撑架，环形支撑架通过收口圈与盒体的上端固定连接。
使用本实用新型绘画颜料盒结构简单、操作方便、节约资源、保存效果好且有美感。
申请人：王蒂
地址：235052 安徽省淮北市杜集区朔里镇葛堂村
国籍：CN
更多信息请下载全文后查看。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920192329.0
(22)申请日 2019.02.12
(73)专利权人 怀化学院
地址 418000 湖南省怀化市鹤城区怀东路
180号
(72)发明人 肖艺
(74)专利代理机构 北京久诚知识产权代理事务
所(特殊普通合伙) 11542
代理人 余罡
(51)Int.Cl.
B44D 3/04(2006.01)
(54)实用新型名称
艺术设计用美术颜料盒
(57)摘要
本实用新型涉及艺术用品技术领域，且公开
了一种艺术设计用美术颜料盒，包括盒体和清洗
机构，清洗机构包括支架、螺杆一、螺杆二、弹簧
一、螺杆三、马达、顶盖、连接块、螺杆四、转杆、刷
毛和转板，支架顶部与马达底部固定连接，马达
输出轴贯穿支架顶部延伸至支架内部通过联轴
器与螺杆二一端连接。
本实用新型通过设置清洗
机构，利用马达带动螺杆二转动，螺杆二带动螺
杆三转动，螺杆三带动两个螺杆四转动，两个螺
杆四转动带动四个螺杆一转动，螺杆一转动带动
刷毛转动，刷毛转动的过程中将四角的折痕处清
洗干净，达到了能够将颜料盒内部死角能够清洗
干净的目的，解决了颜料盒清洗不干净导致后面
颜料进去产生色差影响画质的问题。
权利要求书1页 说明书4页 附图2页CN 209683330 U 2019.11.26
C N 209683330
U
权 利 要 求 书1/1页CN 209683330 U
1.一种艺术设计用美术颜料盒，包括盒体(1)和清洗机构(2)，其特征在于，所述清洗机构(2)包括支架(201)、螺杆一(202)、螺杆二(203)、弹簧一(204)、螺杆三(205)、马达(206)、顶盖(207)、连接块(208)、螺杆四(209)、转杆(210)、刷毛(211)和转板(212)，所述支架(201)位于盒体(1)上方，所述支架(201)顶部与马达(206)底部固定连接，所述马达(206)输出轴贯穿支架(201)顶部延伸至支架(201)内部通过联轴器与螺杆二(203)一端连接，所述顶盖(207)位于支架(201)内壁顶部和盒体(1)顶部之间，所述顶盖(207)顶部与支架(201)内壁顶部分别与连接块(208)两端连接，所述螺杆二(203)另一端贯穿顶盖(207)顶部延伸至顶盖(207)内部，所述螺杆三(205)位于顶盖(207)内部顶部，所述螺杆三(205)与螺杆二(203)啮合，所述螺杆四(209)的数量为两个，两个所述螺杆四(209)均位于顶盖(207)内部，两个所述螺杆四(209)均与螺杆三(205)啮合，所述螺杆一(202)的数量为四个，四个所述螺杆一(202)均位于顶盖(207)内部，四个所述螺杆一(202)分别与两个螺杆四(209)啮合，四个所述螺杆一(202)均依次穿过顶盖(207)底部和盒体(1)顶部延伸至盒体(1)内部，所述螺杆一(202)底部与转杆(210)顶部连接，所述转杆(210)侧壁与弹簧一(204)一端连接，所述弹簧一(204)另一端与转板(212)一侧连接，所述转板(212)远离弹簧一(204)的一侧与刷毛(211)一端粘接，所述刷毛(211)另一端与盒体(1)内壁接触。
2.如权利要求1所述的艺术设计用美术颜料盒，其特征在于，所述盒体(1)侧壁连接有限位杆(8)，所述限位杆(8)顶部开设有通孔，所述支架(201)两端底部贯穿通孔延伸至限位杆(8)下方，所述支架(201)两端底部开设有限位孔，所述盒体(1)侧壁与弹簧二(6)一端连接，所述弹簧二(6)另一端与固定杆(7)一端连接，所述固定杆(7)另一端贯穿限位孔延伸至支架(201)另一侧。
3.如权利要求1所述的艺术设计用美术颜料盒，其特征在于，所述盒体(1)底部连接有两个底柱(3)，两个所述底柱(3)分别位于盒体(1)底部两侧，两个所述底柱(3)互相靠近的两侧分别与底板(4)两侧连接，所述盒体(1)底部开设有出料口，所述出料口内部设置有出料塞(5)，所述出料塞(5)底部连接有拉环。
4.如权利要求3所述的艺术设计用美术颜料盒，其特征在于，所述底板(4)顶部开设有放置槽，所述放置槽位于出料塞(5)正下方。
5.如权利要求2所述的艺术设计用美术颜料盒，其特征在于，所述支架(201)两端底部与通孔大小相适配，所述固定杆(7)外壁与限位孔内壁接触。
6.如权利要求2所述的艺术设计用美术颜料盒，其特征在于，所述限位杆(8)和弹簧二
(6)的数量均为两个，两个所述限位杆(8)和弹簧二(6)分别位于盒体(1)两侧。
7.如权利要求2所述的艺术设计用美术颜料盒，其特征在于，所述顶盖(207)内壁连接有十四个轴承，十四个所述轴承内壁分别与螺杆三(205)、两个螺杆四(209)和四个螺杆一(202)两端外壁连接。
2。
