（建筑电气工程）高低压成套电气设备一次二次安装基础知识分享给大家高低压成套电气设备一次二次安装接线基础知识培训教材培训教材成套安装接线基础知识作为一个从事成套电气设备行业的员工：要做好本职工作，他必须要掌握有关成套电器设备在用电配电系统中起的作用。
同时懂得一些技术知识及最基本的装配、接线技能要求，做到安全生产、文明生产。
要学会看懂、领会有关的图纸。
图纸是工程技术界的共同语言，设计部门用图纸表达设计思想意图；生产部门用图纸指导加工与制造；使用部门用图纸指导使用、维修和管理；施工部门用图纸编制施工计划、准备材料组织施工等。
从事成套设备行业的员工要想做好本职工作，就必需要树立文明生产的观念。
在日常生产过程中处处以有关工艺要求来提高质量意识，明确质量就是企业的生命的重要性，要讲究工作效益，创造一个良好的工作环境，有了一个舒畅的工作环境，才能更好地提高工作效益，也就是要处处注意周围的环境卫生，同时在日常的工作中，同事之间要互相配合、互相尊重、互相关照；在技术方面要相互交流经验，不断完善自己，养成对完工工作任务做到自检、互检、后报检的良好工作习惯，来确保质量，为企业创造更好的效益。
要想做好本职工作：（1）每个员工必须做到应该知道什么？熟悉什么？能看懂什么？就成套电器产品而言，每个员工应该知道产品的结构形式、用途；应该熟悉产品的性能、内部的结构、主要的技术参数；应该看懂系统图（一次方案图）、平面布置图、原理图、二次接线安装图。
（2）每位员工必须知道什么是三按生产：按图纸生产；按工艺生产；按技术规范生产。
质量管理方面“五不”，①材料不合格不投料；②上道工序不合格不流入下道工序；③零件、元器件不合格不装配；④装配不合格不检验；⑤检验不合格不出厂。
在日常工作中要有一个比较合理的、完整的装配接线计划。
电力的生产、输送、分配和使用，需大量的各种类型的电器设备，以构成电力发、输、配的主系统。
这些设备主要是指发电机、变压器、隔离开关、断路器、电压互感器、电流互感器、电力电容器、避雷器、电缆、母线等。

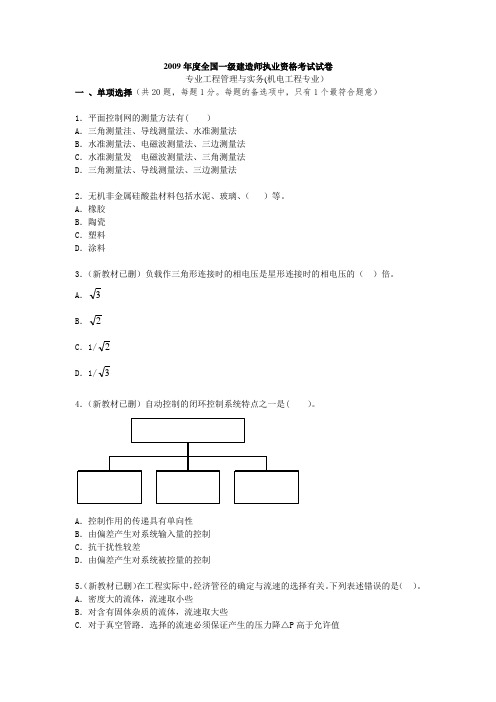

2009年度全国一级建造师执业资格考试试卷专业工程管理与实务(机电工程专业）一、单项选择（共20题，每题1分。
每题的备选项中，只有1个最符合题意）1．平面控制网的测量方法有( ）A．三角测量洼、导线测量法、水准测量法B．水准测量法、电磁波测量法、三边测量法C．水准测量发电磁波测量法、三角测量法D．三角测量法、导线测量法、三边测量法2．无机非金属硅酸盐材料包括水泥、玻璃、（）等。
A．橡胶B．陶瓷C．塑料D．涂料3．（新教材已删）负载作三角形连接时的相电压是星形连接时的相电压的（）倍。
A．3B．2C．1/2D．1/34．（新教材已删）自动控制的闭环控制系统特点之一是( ）。
A．控制作用的传递具有单向性B．由偏差产生对系统输入量的控制C．抗干扰性较差D．由偏差产生对系统被控量的控制5．（新教材已删）在工程实际中，经济管径的确定与流速的选择有关。
下列表述错误的是（）。
A．密度大的流体，流速取小些B．对含有固体杂质的流体，流速取大些C. 对于真空管路．选择的流速必须保证产生的压力降△P高于允许值D. 黏度大的流体，流速取小些6．（新教材已删）三相四线制低压架空线路的排列相序应符合面向负荷从左至右为( ）。
A． L1、N、L2、L3B．L1、L2、N、L3C．L1、L2、L3、ND．N、L1、L2、L37．长输管道线路勘察完成后，由设计单位向施工单位进行路线（）工作。
A．交桩B．定位C．测量D．放线8．管道上的热工仪表应按( ）的位置进行安装。
A．便于操作B．业主要求C．设计确定D．现场协调9．对施工配合比有要求的防腐蚀材料，其配合比应由( ）确定，不得任意改变。
A．设计B．规范C．试验D．业主10．（新教材已删）现场组对焊接的容器在钢平台上组对成封头后，应对( ）进行检查。
A．几何尺寸B．每道焊口C．开口位置D．外圆周长差11．通风与空调系统联合试运转及测试调整由( ）单位负责组织实施。
A．建设B．施工C．设计D．监理12．消防工程现场检查主要是核查( ）是否符合经审核批准的消防设计。
北京国电北方电力科技有限公司装配工艺守则装配工艺守则1适用范围本守则适用于北京基业达电气有限公司高压开关设备、低压成套开关设备的电气元件及配件组装工序。
2引用标准GB/T 11022-1999 高压开关设备和控制设备标准的共用技术要求GB 7251.1-2005 低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备GB7251.3-2006 对非专业人员可进入场地的低压成套设备和控制设备---配电板的特殊要求JB/T9661-1999 低压抽出式成套开关设备GB 50171-1992 电气装置安装工程盘、柜及二次回路接线施工及验收规范GB/T 4205-2003人机界面(MMI)——操作规则《建筑电气安装工程图集》(水利电力出版社)3工具测量器具：通灯、钢板尺、盒尺。
工具：扳手(手动、气动、电动)、改锥（手动、气动、电动）、手电钻、台钻、钳子、剥线钳、压线钳、据工、台钳。
4准备工作4.1准备产品图纸和工艺文件。
4.2准备屏、柜、箱体结构件和电器元件。
4.2.1领用前要先按原图号，根据结构图核对柜体的开孔与尺寸。
4.2.2检查附件是否齐全，表面漆膜有无磕碰，门开闭是否灵活，如有质量问题，未得到解决之前不得进行电器组装工作。
4.2.3检查核对电器元件及附件型号、规格、数量与设计图纸是否相符，每个电器元件应具备产品出厂合格证并经进厂检验合格。
仔细检查待装配的元件有无损坏之处，如有损坏必须更换，不得安装在配电装置上。
拆开包装的电器元件应码放整齐，下面需垫胶皮，防止磕碰。
除有安装面的大型器件外，电气元件不得直接落地。
4.2.4装配前应擦净元件和装置结构上的尘土和油污。
4.3准备组装及接地用的螺栓、垫圈、螺母等紧固件。
装配元器件所用的紧固件应是符合国家标准的合格品。
所有紧固件均应有防护层（镀锌或镀铬），不得使用防护层脱落，生锈的紧固件。
4.4准备橡胶件及绝缘材料等辅助材料，辅助材料应是符合各自的相关标准的合格品。

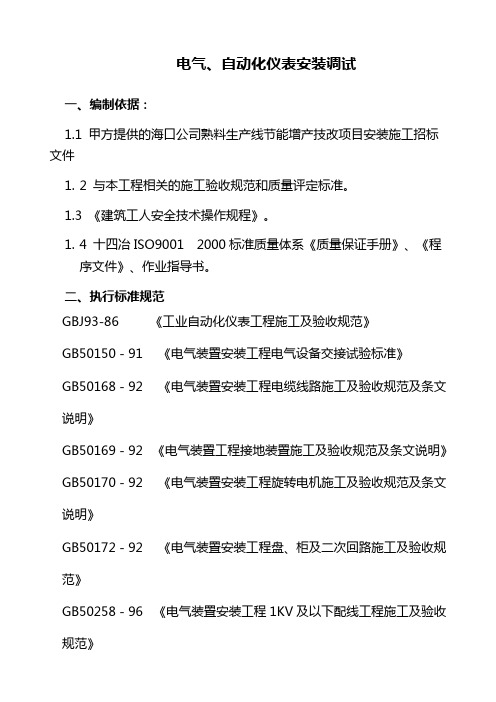

电气、自动化仪表安装调试一、编制依据：1.1 甲方提供的海口公司熟料生产线节能增产技改项目安装施工招标文件1.2 与本工程相关的施工验收规范和质量评定标准。
1.3 《建筑工人安全技术操作规程》。
1.4 十四冶ISO9001 2000标准质量体系《质量保证手册》、《程序文件》、作业指导书。
二、执行标准规范GBJ93-86 《工业自动化仪表工程施工及验收规范》GB50150－91《电气装臵安装工程电气设备交接试验标准》GB50168－92《电气装臵安装工程电缆线路施工及验收规范及条文说明》GB50169－92《电气装臵工程接地装臵施工及验收规范及条文说明》GB50170－92《电气装臵安装工程旋转电机施工及验收规范及条文说明》GB50172－92《电气装臵安装工程盘、柜及二次回路施工及验收规范》GB50258－96《电气装臵安装工程1KV及以下配线工程施工及验收规范》GB50254－96《电气装臵安装工程低压电器施工及验收规范》GB50259－96《电气装臵安装工程电气照明装臵施工及验收规说明：◎标准与标准之间相抵触时，按高标准执行。
◎当标准与设计图纸之间相抵触时，按高新标准执行三、主要工程量：电控设备安装 8500KW变配电设备工程 4500KVA电缆敷设 80000m（含仪表电缆）桥架安装 7000m（含仪表桥架）厂区防雷接地 1700m厂区照明工程室内200m，室外120m其他电气设备 200KW因施工蓝图以上工程量是招标文件上的数量,中标以后按甲方提供的施工蓝图为准。
四、电气安装（一）防雷接地装臵安装1、施工技术措施及应注意的问题1.1 严格按照图纸要求做好接地1.1.1、本工程防雷接地采用土建结构同地下接地网相连接的形式接地。
避雷引下线按设计要求或用-25X4扁钢明敷，并在2.0m处设断接卡，断接卡用两个M10镀锌螺栓连接。
引下线距地1.8m以下用角钢保护。
接地网材料采用镀锌扁钢，在土建浇地坪前开挖接地沟，接地扁钢臵于接地沟内，其深度必须符合设计要求的深度，接地电阻达到规定值，甲、乙双方办理隐蔽工程记录，中间交工验收证书，然后进行回填、掩埋。
高低压成套电气设备一次、二次安装接线基础知识培训教材成套安装接线基础知识作为一个从事成套电气设备行业的员工：要做好本职工作，他必须要掌握有关成套电器设备在用电配电系统中起的作用。
同时懂得一些技术知识及最基本的装配、接线技能要求，做到安全生产、文明生产。
要学会看懂、领会有关的图纸。
图纸是工程技术界的共同语言，设计部门用图纸表达设计思想意图；生产部门用图纸指导加工及制造；使用部门用图纸指导使用、维修和管理；施工部门用图纸编制施工计划、准备材料组织施工等。
从事成套设备行业的员工要想做好本职工作，就必需要树立文明生产的观念。
在日常生产过程中处处以有关工艺要求来提高质量意识，明确质量就是企业的生命的重要性，要讲究工作效益，创造一个良好的工作环境，有了一个舒畅的工作环境，才能更好地提高工作效益，也就是要处处注意周围的环境卫生，同时在日常的工作中，同事之间要互相配合、互相尊重、互相关照；在技术方面要相互交流经验，不断完善自己，养成对完工工作任务做到自检、互检、后报检的良好工作习惯，来确保质量，为企业创造更好的效益。
要想做好本职工作：（1）每个员工必须做到应该知道什么？熟悉什么？能看懂什么？就成套电器产品而言，每个员工应该知道产品的结构形式、用途；应该熟悉产品的性能、内部的结构、主要的技术参数；应该看懂系统图（一次方案图）、平面布置图、原理图、二次接线安装图。
（2）每位员工必须知道什么是三按生产：按图纸生产；按工艺生产；按技术规范生产。
质量管理方面“五不”，①材料不合格不投料；②上道工序不合格不流入下道工序；③零件、元器件不合格不装配；④装配不合格不检验；⑤检验不合格不出厂。
在日常工作中要有一个比较合理的、完整的装配接线计划。
电力的生产、输送、分配和使用，需大量的各种类型的电器设备，以构成电力发、输、配的主系统。
这些设备主要是指发电机、变压器、隔离开关、断路器、电压互感器、电流互感器、电力电容器、避雷器、电缆、母线等。
（建筑电气工程）电气一次检修规程300MW机组电气一次设备检修工艺规程（试行版）贵州黔西中水发电有限公司300MW机组电气一次设备检修工艺规程（试行版）批准：复审：初审：编写：编制说明一、编制依据1、水利电力部颁发的《电力安全工作规程》。
2、中南设计院的设计说明书及图纸。
3、设备厂家的设备说明书及图纸、操作说明书、调试大纲等。
4、现场实际工作经验。
5、参考兄弟单位同类型机组的检修规程的相关部分。
二、本规程编写人员一次部分：秦正兵二次部分：田顺强三、下列人员应熟知本规程1、维修二部电气检修班组员工。
2、生产技术部、维修二部电气专工和发电部值长、单元长。
四、下列人员应熟知本规程的有关内容1、生产副总经理、总工程师、副总工程师。
2、生产技术部主任、副主任及其他相关专业人员。
3、生产营运部主任、副主任及其他相关专业人员。
4、安全监察部主任、副主任及其他相关专业人员。
五、编制说明本规程适用于贵州黔西中水发电有限公司电气设备的检修。
检修专工、运行专工应定期不定期对本规程中存在的技术问题进行修正，提交生产技术部对口专业工程师审核，经生产副总经理批准后执行。
本规程与国家标准、行业规范相抵触时，按较高标准执行。
鉴于本规程的编写、审定人员水平及编写时间所限，在编写、审定过程中难免有疏漏和错误之处，希望广大专业管理人员、技术人员多提宝贵意见和建议，以便于修订和增补，我们会不断地对规程进行改进和完善。
本规程自颁布之日起执行。
目录第一章发电机检修 (1)第一节发电机技术规范 (1)第二节发电机概况 (4)第三节发电机检修周期及项目 (5)第四节发电机大修 (8)第五节发电机试验 (16)第二章变压器检修 (19)第一节变压器技术规范 (19)第二节变压器概况 (24)第三节变压器检修周期及项目 (24)第四节变压器大修及质量标准 (27)第五节互感器检修 (39)第三章电动机检修 (55)第一节检修项目及周期 (55)第二节电机检修工艺要求 (55)第三节电机的干燥 (61)第四章开关设备检修 (63)第一节6K V断路器检修 (63)第二节110K V断路器检修 (70)第三节500K V断路器的检修 (77)第四节隔离开关检修 (84)第五节低压自动空气开关检修 (88)第五章避雷器检修 (92)第一节避雷器技术规范 (92)第二节避雷器检修项目及检修前准备 (92)第三节避雷器检修 (94)第四节避雷器试验项目及要求 (96)第六章母线及电缆检修 (98)第一节母线检修 (98)第二节电缆检修 (100)附录A (108)附录B (110)附录C (112)第一章发电机检修第一节发电机技术规范1.发电机额定参数：2 冷却介质的参数2.1.发电机内氢气参数发电机内氢气参数2.2.氢冷器循环水参数氢冷器循环水参数2.3.定子冷却水参数定子冷却水参数2.4.轴承润滑油、密封油系统参数轴承润滑油、密封油系统参数3.发电机各部件允许温度极限值发电机各部件允许温度极限值第二节发电机概况1.发电机一般情况1.1 我厂机组为发电机-变压器组单元接线。
接线板、母线绝缘框等)与母线接触面的中心各放一线垂，用钢卷尺量出两线锤间的距离，配电柜的母线框最大间隙不可大于450mm，A1及两绝缘子中心线间的距离A2,然后确定B1及B2的尺寸.8．2．3、将所测尺寸A1、A2、B1、B2在平台上画成大样,用场平方毫米的硬铜芯线弯制成样板，作为弯曲母线的依据。
8．3、母线矫直8．3．1、母线本身要求很平直，故对弯曲不平等的母线应进行矫直；矫直的方法采用手工矫直.8．3．2、手工矫直时，将母线放在平台上，用木榔头敲打矫直；如遇到较大弯曲时,可由弯曲处开始行前矫直；遇到死弯时，为使母线不致损伤，可在弯曲部位上放置垫块,但垫块面积应大于母线宽度或厚度，材质用软质材料如铝块、木块等;矫直时不断地观察是否平直并寻找弯曲点，反复矫直。
8．4、母线下料8．4．1、母线下料前必须遵守8。
1。
1款。
8．4．2、所选铜母线的截面误差不应超过计算截面的1％，铝母线的截面误差不应超过3%. 8．4．3、决定母线的下料长度时，应做到如下几点：文件名称: 一次布线工艺要求文件编号: 3C—WI-003版本: A（1）、根据原材料的长度进行合理切割，截下的短料要设法使用，母线上有缺陷部分必须截下不用。
（2）、长母线应在适当地点用母线绝缘框夹持,（竖直方向间隔不超过600毫米），除单片母线引下线外，母线连接头应与分支连接头错开。
8．4．4、下料方法可以是手工或使用机械，手工下料用多功能剪切机，下料后的母线端面应与母线长度方向垂直(除特殊情况外)。
8．4．5、下料时母线（或成形后的母线毛坯）要留有适当的裕度，以避免弯曲时产生误差而造成整根作废（如弯头不在预定位置)，弯制好的母线应在相应的位置上比照好以后,再截去端头多余的部分。
8．4．6、母线以落料、校直后表面不应有明显的锤痕凹坑和伤痕、母线端头要锉平倒角（1＊45°)。
8．5、母线弯曲.8．5．1、有母线图的母线必须按图纸要求进行弯制。
高低压成套开关设备工艺培训教材1 引言柜体结构是低压开关柜组合基础，因此柜体制造工艺就成了基础的基础。
作为柜体它既要满足各电器单元的组合功能条件（如型式的统一，组合的标准，功能的分配等），还要满足柜体的固有要求（如牢固可靠、整齐美观、调整容易等）。
由于柜体结构要求不一，与制造单位加工手段不一，它们的制造工艺就不能强求完全一致。
但制造中也存在带普遍意义的较关键的工艺特点，现将这些特点结合柜体结构选择作些简要介绍。
2 柜体结构与工艺特点关于柜体结构及其工艺大致能够从：结构形式、连接方式、构件取材等方面加以区分。
2．1 从结构形式上分（1）固定式：能满足各电器元件可靠地固定于柜体中确定的位置。
柜体外形通常为立方体，如屏式、箱式等，也有棱台体如台式等。
这种柜有单列，也有排列。
为了保证柜体形位尺寸，往往采取各构件分步组合方式，通常是先构成两片或者左右两侧，然后再构成柜体，或者先满足外形要求，再顺次连接柜体内务支件。
构成柜体各棱边的零件长度务必正确（公差取负值），才能保证各方面几何尺寸，从而保证整体外形要求。
关于柜体两侧面，固考虑排列需要，中间不能有隆起现象。
另外从安装角度考虑，底面不能有下陷现象。
在排列安装中，地基平整是先决条件，但干整度与柜体本身都有一定误差，在排列中要尽量抵消横向差值，而不要造成差值积存，由于差值积存将造成柜体变形，影响母线联结及产生组件安装异位、应力集中，甚至影响电器寿命。
故在排列时宜用地基最高点为安装参考点，然后逐步垫正扩排，在底面干整度较理想并可预测条件下，也可采取由中间向两侧扩排方式，使积存差值均布。
为了易于调整，抵消公差积存，柜体宽度公差都取负值。
柜体的各个构件结合体完成以后，视需要还应进行整形，以满足各部分形位尺寸要求。
对定型或者批量较大的柜体制造时应充分考虑用工装夹具，以保证结构的正确统一，夹具的基准面以取底面为妥，夹具中的各定位块布置以工作取出方便为准，关于柜体的外门等因易受运输与安装等影响，通常在安装时进行统一调整。
1、编制依据：1.1.施工图纸强电施01-67，弱电网施01-18，火警施01—17，控施01—20.1.2.《建筑电气工程施工质量验收规范》（GB50303—2002）1.3.《建筑电气通用图集》92DQ1-Q13、02D501-2。
1。
4.《建筑安装分项工程施工工艺规程》第七分册（DBJ/T01-26-2003）1.5。
《建筑电气安装工程图集》1。
6。
《建设工程施工合同》（京第04—1882号）2.工程概况：本工程位于北京市海淀区财经学院东侧路西,北四环路南，由主楼和裙房两部分组成。
地下三层连为一体，建筑面积为21635m2。
地上各自独立,主楼23层高88。
05m。
裙房5层高44。
05m,建筑面积为54875m2,总建筑面积为76510m2，是以全现浇钢筋混凝土框架剪力墙为结构形式的一类办公、商业综合建筑，是集办公、酒店、娱乐、体育等功能于一体的综合大厦。
建设单位：北京海淀区蓟门农工商公司设计单位：中外建工程设计与顾问公司监理单位：中建恒基建设投资有限公司3.电气概况：3.1.电力配电系统:本系统只涉及低压配电系统，采用～220/380V放射式与树干式相结合的方式，对于单台容量较大的负荷或重要负荷采用放射式供电。
对于一级负荷（消防设备用电、保安监控系统、应急照明、疏散指示、地下3层车库机械停车位设备等)及一些较重要二级负荷（如电梯、生活泵）采用双电源供电并在末端互投，对于其它负荷采用单电源供电.3.2。
照明配电系统:3.2.1。
本系统一般照明采用树干式、用插接母线混合配电，应急照明、及疏散指示照明，采用区域集中蓄电池式供电系统，灯具内不另设浮充蓄电池,要求区域集中蓄电池式供电系统的持续时间应大于30分钟；事故照明灯和疏散指示标志灯，应设玻璃或其他非燃烧材料制作的保护罩.3.2。
2.光源：一般场所为荧光灯,金属卤化物灯或其他节能灯具,有装修要求的场所视装修要求商定。
3.2.3.照度要求:商业、办公室、电脑机房、羽毛球场、水冰场：300—500LX；冷热机房、泵房、走道、库房等：50-100LX；餐厅、大厅：100—300LX；娱乐用房：150—500LX；汽车库:75—100LX。
国家职业技能鉴定统一试卷高级维修电工技能考试说明（0903132-009）1.本试卷组卷目的是用于高级维修电工国家职业技能鉴定。
本试卷适用于使用电工工具和仪器、仪表，对设备电气部分（含机电一体化）进行安装、调试、维修的人员，本试卷所考核的内容无地域限制。
2.本试卷整卷试题（项目）共有4题,其中安装、改装、调试、试验技能1题,分析故障，检修及编写检修工艺技能1题, 工具、仪器、仪表的使用与维护技能1题,安全文明生产1题。
3.本试卷整体考核时间共计370分钟。
4.其它主要特点说明：（1）本试卷试题的考核要求、评分标准、配分、扣分、得分和现场记录均以表格的形式表示,各项试题配分累计为100分。
（2）技能考试中笔试的部分主要是绘图和在故障排除试题中用笔在图纸上标出故障的范围。
（3）技能试卷中工具、设备的使用与维护第2小题和安全文明生产试题，贯穿于整个技能考试中。
（4）技能试卷中各项技能考试时间均不包括准备时间,准备通知书中的考试时间也是如此。
在具体的考试中,各鉴定单位一定要把每一试题的考试准备的时间考虑进去。
（5）维修电工国家职业技能鉴定统一技能试卷每一道试题必须在规定的时间内完成,不得延时;在某一试题考试中节余的时间不能在另一试题考试中使用。
国家职业技能鉴定统一试卷高级维修电工技能考试组卷计划书（0903132-009）一、说明1.本试卷组卷目的是用于高级维修电工国家职业技能鉴定。
本试卷适用于使用电工工具和仪器、仪表，对设备电气部分（含机电一体化）进行安装、调试、维修的人员，本试卷所考核的内容无地域限制。
2.本试卷整卷试题（项目）共有4题,其中安装、改装、调试、试验技能1题,分析故障，检修及编写检修工艺技能1题, 工具、仪器、仪表的使用与维护技能1题,安全文明生产1题。
3.本试卷整体考核时间共计370分钟。
4.其它主要特点说明：（1）本试卷试题的考核要求、评分标准、配分、扣分、得分和现场记录均以表格的形式表示,各项试题配分累计为100分。
Author: 肯德基门高、低压开关设备一次回路制作工艺守则Author: 肯德基门1通则1.1适用范围本守则适用于北京基业达电气有限公司高、低压开关设备中一次回路母线及绝缘导体的制作与连接。
并对母线安装的相互位置、防止过热和不应有的应力的必要措施以及电气间隙等做了规定。
1.2引用标准GB/T11022-1999 高压开关设备和控制设备标准的共同技术要求GB7251.1-2005 低压成套开关设备和控制设备第1部：型式试验和部分型式试验成套设备GB7251.3-2006 低压成套开关设备和控制设备第3部分：对非专业人员可进入场地的低压成套开关设备和控制设备——配电板的特殊要求GBJ149-1990 电气装置安装工程母线装置施工及验收规范GB15576-1995 低压无功功率静态补偿装置GB3906-2006 3.6～40.5KV交流金属封闭开关设备GB5585.1～2-2005 电工用铜、铝及其合金母线DL404-1997 户内交流高压开关柜定货技术条件DL/T 539-1993 户内交流高压开关柜元部件凝露及污秽实验技术条件《建筑电气安装工程图集》第一集、第二版（吕光大）1.3构成部分本守则的制定分为六部分，分别为：1通则............................................1-1至1-6 2母线制作、安装工艺细则.........................2-1至2-12 3镀锡（搪锡、涮锡）工艺细则............................3-1 4母线喷漆工艺细则................................4-1至4-2 5母线热缩工艺细则................................5-1至5-4 6导线制作工艺细则................................6-1至6-61.4分支母线、导线的材料规格按该回路中电器元件的最小额定电流来选择。
但下列情况需分别处理：a)空气开关的脱扣器电流、熔断器的熔芯电流除外。
b)接热继电器的导线规格需按热继电器说明书规定进行选择。
（一般情况下与主回路一致）。
c)双电源开关输出端封线截面应按通过该开关的额定电流来选择。
d)电容器主电路母线和导线的截面应根据其允许载流量不小于可能通过该电路最大工作电流的1.5倍来选择。
e)成套开关柜受电柜母联柜主回路之引下线或上引线,母线材料之规格应等同本工程图纸中的主母线材料之规格。
1.5低压成套装备的中性线截面应符合表1-1规定表1-1中性线截面选择表mm21.6保护导体（PE、PEN）1.6.1高压开关柜的接地保护母线的动热稳定电流值，应与主回路参数配合，接地保护母线的规格应由工程设计确定。
1.6.2低压开关柜的保护导体（PE，PEN）的截面积应符合工程图设计的要求，其截面积应满足表1-2规定的要求。
如果表1-2用于PEN导体，在中性电流不超过相电流的30%的前提下是允许的。
在某些场合，PEN导体的电流可能达到较高值，可根据制造商与用户的协议，配备载流量等于或高于相导体的PEN导体。
表1-2保护导体的截面积1.6.3只有在保护导体（PE、PEN）的材料与相导体材料相同时，表1-2中的值才有效。
如果材料不同，保护导体（PE、PEN）截面积的确定要使之达到与表1-2相同的导电效果。
对于PEN导体，最小截面积应是铜线10 mm2、铝线16 mm2。
成套设备内PEN导体不需绝缘。
结构部件不能用作PEN导体，但铜制或铝制的安装导轨可以做PEN导体。
1.6.4对于低压成套开关设备的配电箱（柜）内电器元件上不能借助其安装措施和保护电路相连接的可导电件（如QSA、QP等开关的接地螺钉）应用导线将其和成套设备的保护电路相连接，手动操作装置与柜体结构的连接应采用金属螺钉和接地垫圈，以保证保护回路的电连续性，保护导线的截面积按表1-3选取：表1-3 铜连接导线的截面积用裸铜编织线，接地线截面一般为6mm2。
箱壳及箱内安装板接地线应使用黄绿双色线，其截面积应满足表1-3的规定要求，在盖板、门、遮板和类似部件上面，如果没有安装电气设备，通常的金属螺钉连接和金属铰链连接则被认为足以能够保证电的连续性；如果在盖板、门、遮板等部件上装有电压值超过超低电压限值的电器时，应采取措施以保证保护电路的连续性。
为此目的而设计的等效的电连接方式（如滑动触点、防腐蚀铰链）也认为是满足要求的。
其它情况随工程确定。
1.7母线之间、母线与其它构件之间的电气间隙和爬电距离。
1.7.1高压开关柜的电气间隙和爬电距离见表1-4，如元件的电气间隙和爬电距离与表1-4规定不符可按元件标准制作。
表1-4 电气间隙和爬电距离1.7.2低压开关柜装置内不同极性的裸露带电导体之间以及它们与外壳之间的电气间隙和爬电距离应符合表1-5规定要求；在没有标明额定冲击电压时应符合表1-6的规定。
表1-5 电气间隙和爬电距离a)所有水平母线、垂直母线、分支线和主电路接插件带电部件之间及其对金属件之间的电气间隙和爬电距离，在额定绝缘电压为380V至660V时应不小于20mm。
b)电气元件的电气间隙和爬电距离应符合它们各自的规定。
c)抽屉柜功能单元处于分离位置时，它的主电路插接裸露带电部分垂直母线或静触头的间隙距离不小于25mm。
表1-6 没有标明额定冲击电压的电气间隙和爬电距离1.8 零地端子的选用如下：a)端子系列分为：JJYD1、JJYD2、JJYD3、JJYD4。
根据技术要求应用于相关的产品中。
b)JJYD1系列包括16DD端子；JJYD2系列包括12DD，8DD端子；JJYD3系列，JJYD4系列主要针对多回路电气方案中使用。
c)对三箱类产品（不包括户箱，户箱零地排以料单为准），当进线小于35mm2时，零地排应选用TMY 5×10的母线。
端子规格选用端子8，配M5×16的内六角螺钉。
每根母线两头另配两个端子7，配M6×20的内六角螺钉。
；当压接导线大于35mm2时，零地排应选用TMY4×20母线，进出线电缆安装孔应根据进线大小来确定，冲通孔并配与之匹配的螺钉，用于表箱时零地排需打孔攻丝，并配适当的内六角螺钉。
对所有三箱类产品均应设零地排，用户如有特殊要求的应在成套加工说明中注明。
2母线制作、安装细则2.1母线的分类2.1.1主母线：即汇流排2.1.2分支母线：电器元件与主母线之间或电器元件与电器元件之间的连接母线（裸母线或绝缘导线）2.1.3中性母线（N线）2.1.4接地母线（PE线）2.2母线材料规格及长度的选择2.2.1母线的材料规格应满足设计图纸要求，并应是符合表2-1、表2-2载流量规定的合格品。
表2-1单片矩形母线规格及载流量表2-2 多片矩形母线规格及载流量2.2.2分支母线的材料规格按《通则》中1.4中要求选取2.2.3中性线与保护导体截面按照《通则》中表1-1、表1-2选取2.2.4保护导体（PE、PEN）选用按《通则》中1.6中要求选取2.2.5母线的长度应根据开关柜安装的需要来确定。
铜质母线及铝质母线在20m以上时，应加母线伸缩头，伸缩点的截面应不小于母线截面。
主母线在5m内允许有一个搭接头，10m内允许有两个搭接头，15m内允许有四个搭接头。
2.3母线的制作2.3.1母线加工设备与工具：锯、台钳、台钻、冲床、锉刀、盒尺、抚顺SS-201-B01型和BM303-S型母线折弯机、手砂轮、扳手等。
2.3.2选料在加工前，应对母线材料进行检查。
凡有下列局部缺陷的部位，应将该段剪掉。
a)母线表面有裂痕、斑痕、凹坑及有硝石沉积物的部位。
b)铜母线表面有气孔直径大于5mm、深度大于0.15mm者。
2.4平直母线材料在剪切前，每米窄面不直度超过10mm，每米平面不平度超过100mm者，应调整平直，以缩小剪切后毛胚尺寸的误差。
2.5冲剪按需要尺寸将母线切断，并符合以下要求:2.5.1母线两端的窄面与端面不垂直度不大于0.5mm。
2.5.2母线两端在冲剪后，不得有毛刺和突出的立棱。
2.5.3高压母线端头应在冲床上使模具倒圆角处理，母线截面积6×60 mm 及以下倒圆角半径R不小于8mm，母线截面积6×60 mm以上倒圆角半径R 不小于15mm；低压母线端头应使手砂轮机、板锉等工具打磨掉毛刺。
2.6校正2.6.1冲剪后的母线应进行校平校直处理。
2.6.2母线平面应保持光滑、平整、不准有锤痕。
2.6.3校平校直处理应以木质榔头槌击母线或使用母线折弯机校平模具，如须用钢质榔头，则宜衬以硬木或铝质垫块，切忌直接敲击母线。
2.7弯曲2.7.1母线材料不应退火，但根据工艺要求弯曲处可以加热，加热温度不应超过表2-3所列规定值。
表2-3 弯曲加热允许温度2.7.2母线用专用工具弯曲时，不准损伤母线本体或遗留显著压痕。
2.7.3母线曲平弯示意图见图2-1，平弯最小允许弯曲半径见表2-4。
2.7.4母线曲立弯示意图见图2-2，立弯最小允许弯曲半径见表2-5。
图2-1 母线平弯图2-2 母线立弯表2-4 母线平弯最小容许半径R表2-5 母线立弯最小容许半径R2.7.5一根母线既曲平弯又曲立弯时，应先曲立弯，然后再曲平弯。
2.7.6母线扭转90°弯时，其扭弯部分的长度应为母线宽度的2.5～５倍。
见图2-3。
2.7.7母线弯曲始点与母线连接的边缘距离不得小于25mm。
见图2-4。
2.7.8母线弯曲始点与母线固定面边缘的距离不得小于25mm。
见图2-5。
图2-3 母线麻花弯图2-4 平弯搭接图2-5 母线不同平面固定搭接2.7.9母线弯曲后不应有裂痕或大于高1mm、宽2mm的皱褶。
2.8钻孔或冲孔2.8.1单匹母线采用螺栓连接时，应按表2-6钻孔或冲孔。
螺栓孔直径应符合表2-6的规定。
2.8.2多匹母线（汇流排与主进/联络母线之间）用螺栓连接时，应沿汇流排水平延伸方向冲长圆孔，使用加厚平垫紧固，长圆孔仅限于M12和M16螺栓，分别为￠13×20和￠17×22两种规格。
2.8.3双匹N、PE排上接线孔应前后贯通在一条中心轴线上，主进柜内PE 排应预留与40×4接地扁钢的垂直连接孔，螺栓孔直径应符合表2-6的规定。
2.8.4母线钻孔或冲孔后的毛刺应使大钻头划孔，搭接面加工光滑、无飞边毛刺现象。
表2-6（续完）矩形母线搭接要求2.8.5母线与进出线电缆的压接螺栓应与DT端子压接孔的大小相配合；与密集母线等的连接孔应符合表2-6的规定，其他情况随工程要求确定。
2.8.6一次母线上连接二次线时，须在母线上单独打通孔用螺栓紧固，特殊情况除外。
2.9母线压花2.9.1高压铜母线与母线之间连接搭接面必须压花，压花面每边应较接触面各宽10mm。
