成套电气设备精讲课件PPT44页

成套电气设备
10kV箱式变电站
环网柜
第2页，共44页。
箱式变电站
在城市电网建设中，要求高压直接进入市区，中
压深入负荷中心缩短低压供电半径，并且在城市主要
干道实现电缆化，要求所应用的电气设备应具备智能
化、小型化、防火等功能，并要求外形美观，而组合
式变电站和预装式变电站是最经济、方便、有效的设
备之一。因此，这种组合类产品在城市配电网和负荷
第25页，共44页。
计量室
计量室用于安装电能计量装置，计量室门安装观察小门，观察小门内侧采用透明材料密封，以方便抄表和检查计量装置。计量室门应设有加封装置。高压室、变压器室、低压室均设有专用门和照明灯，各门均设有联锁装置，以防止人员误入带电间隔。照明灯的控制开关与门联动，在门打开时自动点亮。
第16页，共44页。
组合式箱式变电站结构
变压器器身与组合式箱式变电站箱体组成一个整体，变压器散热面裸露于变电站箱体外，采用插拔式全绝缘电缆头与电源连接。组合式箱式变电站箱体设有高压和低压间隔。箱体正面为高、低压操作间隔，操作间隔内设置高、低压端子、负荷开关操作手柄，无载调压开关、插入式熔断器、压力释放阀，油温表、油位表等。高、低压间隔门带有联锁装置，在低压间隔门未打开时，高压间隔门不能开启。插入式熔断器（一级保护）与后备保护熔断器串联，形成二级保护。
预装式箱式变电站一般由高压室、变压器室、低压室、电能计量室组成，高压进线和低压出线一般采用电缆线路。各功能间隔的排列方式有一字型和品字形等。
第21页，共44页。
预装式箱式变电站（俗称欧式箱变）
第22页，共44页。
高压室
高压室内一般采用负荷开关---熔断器组合作为控制和保护电器，也可采用真空断路器作为高压控制电器，并设有过电压保护装置。

高低压成套设备培训素材PPT课件

数,MNS(进口ABB技术)最小抽屉单元 1/4模数。母线：MNS和GCS的水平母线都是后出线与前左的抽屉单元、
前右的电缆出线室有隔板隔开，他们的垂直母线是组装在阻燃型塑料功能板中更可靠。而GCK水平母线是设在柜顶上，垂直母线没有阻燃型塑料功能板，电缆出线可后出，也可做成右侧电缆室出线，但抽屉推进机构和GCS、MNS不同，比较简单。抽屉：GCS最小只能有1/2 抽屉，MNS有1/4抽屉，MNS抽屉另有联锁机构，而GCS只是开关本身有。
(3)图片：
2、GCK型
(1)概述：
GCK低压抽出式开关柜由动力配电中心（PC）柜和电动机控制中心（MCC）两部分组成。该装置适用于交流 50HZ、额定工作电压小于等于 660V、额定电流 4000A 及以下的控配电系统作为动力配电、电动机控制及照明等配电设备。
GCK且具有分断能力高、动热稳定性好、结构先进合理、电气方案灵活、系列性、通用性强、各种方案单元任意组合为一台柜体，所容纳的回路数较多、节省占地面积、防护等级高、安全可靠、维修方便等优点。
缺点：回路少，单元之间不能任意组合且占地面积大，不能与计算机联络。
2、GCK型开关柜
GCK开关柜且具有分断能力高、动热稳定性好、结构先进合理、电气方案灵活、系列性、通用性强、各种方案单元任意组合。一台柜体，容纳的回路数较多、节省占地面积、防护等级高、安全可靠、维修方便等优点。
缺点：水平母线设在柜顶垂直母线没有阻燃型塑料功能板，不能与计算机联络。
G-封闭式柜 C-抽出式 S-森源电气系统
(2)结构特点：框架采用 8MF 型开口型钢，主构架上安装模数为 E=20mm
和100mm 的Φ9.2mm的安装孔，使得框架组装灵活方便。开关柜的各功能室相互隔离，其隔室分为功能单元室、母线

开关柜基础知识培训PPT课件

第一章基础电路的学习 1.3成套基础知识的学习
Hale Waihona Puke • 作为一个从事成套电气设备行业的员工：要做好本职工作，他必须要掌握有关成套电器设备在用电配电系统中起的作用。同时懂得一些技术知识及最基本的装配、接线技能要求，做到安全生产、文明生产。要学会看懂、领会有关的图纸。图纸是工程技术界的共同语言，设计部门用图纸表达设计思想意图；生产部门用图纸指导加工与制造；使用部门用图纸指导使用、维修和管理；施工部门用图纸编制施工计划、准备材料组织施工等。
• 安装接线图一般包括屏（台、箱）面布置图、屏（台、箱）背视布置图、背面接线图和端子排列图，它是制造安装主要图纸，也是运行调试检修地主要参考图纸。安装接线图一般由制造厂根据展开图、正面、背面所布置的元器件相应位置而绘制的图纸，是供指导生产检验而用的，同时随产品提供订货单位，是安装调试运行的主要参考图。端子排列图是二次电缆在屏上接线图，主要供施工单位使用，也是调试检修的主要参考图。
•3.中间环节
• 中间环节指电路中除电源和负荷以外的其他部分，例如连接导线、开关、测量器件、控制器件、保护器件等。中间环节起传递、分配和控制电能的作用。
• 在电路中，常把负荷和中间环节的电路称为外电路，而把电源内部的电流通路称为内电路。
• 电路就其输送、转换和控制能量的规模大小和使用目的的不同，其作用大致可以分为下述两个方面。
•（6）按GB7251.4—2006要求生产的各种户外建筑工地用成套设备（ACS），分可移动式的或运输式的（半固定）。包括：进线及计量用ACS、主配电用ACS、配电用 ACS、变压器用ACS、终端配电用ACS、插座式ACS等。
•3．按结构特征和用途分类

低压配电柜基础知识PPT课件

■柜体的顶盖在需要时可拆除,便于现场主母线的装配和调整,柜顶的四角装有吊环,用于起吊和装运
■柜体的防护等级为IP30,用户也可根据环境的要求在 IP20―IP40之间选择.
➢设计举例
设计院系统蓝图
变配电室设备平面布置图
➢设计举例柜体平面布置开孔图
系统图
二、 GCK低压抽出式开关柜
➢用途 GCK低压抽出式开关柜
功能单元分类
➢固定式：主电路的连接只能在开关柜断电的情况下进行接线和断开
➢可移式（固定分隔式）：主电路带电的情况下亦可安全的从主电路上断开或接通，具有连接和移出位置
➢抽出式：主电路带电的情况下亦可安全的从主电路上断开或接通，具有连接、试验、分离、移出位置
安装地点及安装方式
安装地点分类： ➢室内安装 ➢室外安装
功能单元
母线电缆出线
开关柜的主要技术参数
额定电流(通常同进线开关大小相同) 额定电压/额定绝缘电压(400/1000V) 进出线方式额定短时耐受电流( Icw/1s) 柜体内部功能区域的划分(隔离方式) 外壳防护等级安装地点及方式外形尺寸(同用户现场面积有关) 颜色及表面处理接地系统
进线 (插接式母线槽或电缆）方式
■GGD柜充分考虑散热问题.在柜体上下两端均有不同数量的散热槽孔,当柜内电器元件发热后,热量上升,通过上端槽孔排出,而冷风不断地由下端槽孔补充进柜,使密封的柜体自下而上形成一个自然通风道,达到散热的目的
■GGD柜按照现代化工业产品造型设计的要求,采用黄金分割比的方法设计柜体外形和各部分的分割尺寸,使整柜美观大方, 面目一新
安装方式分类： ➢靠墙安装 ➢离墙安装
固定方式分类： ➢螺栓固定 ➢电焊固定
颜色及表面处理

低压开关电器ppt课件

支撑和导电连接
Page: 33
电气控制
常用低压电器
➢ 低压熔断器的特点：
熔断器
优点：分断能力高、
可靠性高、安装面积小、
维护方便、价格低廉
特
点
缺点：保护方式少、
恢复供电时间长。
Page: 34 §6.2 熔断器特点
电气控制
常用低压电器
➢ 低压熔断器的用途：
熔断器
低压配电短路保护
用途
电缆线路过载保护
8. 连接/试验/分离指示
万能式（DW系列）低压断路器结构图
Page: 20 §6.1.4 万能式低压断路器结构图
电气控制
常用低压电器
开关电器：空气开关
塑壳式（DZ5系列）低压断路器结构图
Page: 21 §6.1.4 DZ5系列低压断路器结构图
电气控制
常用低压电器
按钮
DZ5－20 内部结构图
b、对填充材料的要求：熔点高、单位体积吸收电弧能量大、在灭弧过程中膨胀系数小、产生气体少、热容量大、热导率高、填料形状最好是卵圆形、颗粒大小适当。
电气控制
Page: 42
常用低压电器（RT0系列）
熔断器－RT系列
额定电压交流380V，额定电流至1000A的配电线路中，作过载和短路保护。
额定分断能力：至50kA
塑壳式低压断路器原理图
Page: 25 §6.1.4 塑壳式低压断路器原理图
电气控制
常用低压电器
开关电器：空气开关
2 1
3
线路短路或严重过载保护
4
6 5
7
1．1主-主触触头头2．自由脱2-扣自器由3脱．扣过器电流脱3扣-器过4电．流分脱励扣脱器扣器 4-分励脱5扣．器热脱扣5-器热6．脱失扣压器脱6扣-失器压7．脱按扣钮器 7-按钮

低压配电柜基础知识ppt课件

➢型号说明
➢结构特点
框架采用8MF型开口型钢,主构架上安装模数为E=20mm 和100mm的Φ9.2mm的安装孔,使得框架组装灵活方便
开关柜的各功能室相互隔离,其隔室分为功能单元室, 母线室和电缆室.各室的作用相对独立
水平母线采用柜后平置式排列方式,以增强母线抗电动力的能力,是使主电路具备高短路强度能力的基本措施
电缆隔室的设计使电缆上,下进出均十分方便
抽屉高度的模数为160mm.抽屉改变仅在高度尺寸上变化,其宽度,深度尺寸不变.相同功能单元的抽屉具有良好的互换性.单元回路额定电流630A及以下
抽屉面板具有分,合,试验,抽出等位置的明显标志. 抽屉单元设有机械联锁装置.1抽屉单元为主体,同时具有抽出式和固定性,可以混合组合,任意使用
▪上进线 ▪下进线 ▪侧进线 ▪后进线
上进下进侧进
后后进进
出线方式(插接式母线或电缆)
▪前出线（顶部或底部）可以进行靠墙安装
▪后出线（顶部或底部）不可以进行靠墙安装
前接线后接线
主母线
母线的分类：
➢主母线(水平母线）: 连接一条或几条配电母线和或进线和出线单元的母线
➢配电母线（垂直母线）：框架单元内的一条母线，它连接在主母线上，并由它向配电
采用标准模块设计:分别可组成保护,操作,转换,控制,调节,测定, 指示等标准单元,可以根据要求任意组装
采用高强度阻燃型工程塑料,有效加强了防护安全性能
➢设计举例
设计院系统蓝图
➢设计举例柜体平面布置开孔图
系统图
GCS,GCK,MNS,GGD开关柜区别 GGD是固定柜,GCK,GCS,MNS是抽屉柜. GCK柜和GCS,MNS柜抽屉推进机构不同; GCS柜只能做单面操作柜,柜深 800mm, MNS柜可以做双面操作柜,柜深 1000mm.

低压成套产品PPT课件

•全系列标准化：工程设计人员方案选型方便，工厂化生产总装有质量保证
•国产化程度完善：技术含量高，工艺日臻成熟，可取代进口同类产品，价格性能比尤显突出
•安全可靠：大量采用高强度阻燃型工程塑料组件，周密设计了防止故障电弧的放生和蔓延的装置，操作人员人身安全有保障
.
9
MLS柜的抽屉单元
•种类规格
•五种规格如下：
.
30
MDmax低压开关柜
.
31
MDmax低压开关柜
.
32
低压成套产品-无功补偿柜
▪什么是无功补偿？
无功补偿：指根据电网中的无功类型，人为地补偿容性无功或感性无功来
抵消线路中的无功功率，降低输电线路及变压器因输送大量无功功率而
造成大量的电能损耗、提高了供电质量。
无功功率有那些危害：无功功率不做功，但占用电网容量和导线截面积，造成线路压
GCK1000~2500A(3C)
GCK产品鉴定证书
.
16
MDmax低压开关柜
概述
MDmax开关柜是ABB公司新一代模数化低压配电柜。产品符合BS5486-1、AS3439-1、 EN60439-1、IEC60439-1等国际标准和 GB7251.1中国国家标准。
MDmax配电控制柜能广泛适应于三相四线制和三相五线制系统各种供电、配电和电动机控制的需要，MDmax能为配电控制系统生产厂家提供齐全的箱体结构方案。标准化、通用化及系统化程度极高的附件，可充分满足市场各类型的应用要求；包括满足配电或控制系统相关的技术标准、电气和机械特性要求和保护等级要求等。甚至可在现场进行安装。
400
75
800
160
.
10
MLS低压柜 • 3C认证证书及其他

高低压成套开关柜介绍 PPT

+ 概述：
GCK、GCL系列低压抽出式开关柜式是我公司根据广大用户的需求而设计的，具有结构先进、外形美观、电气性能高、防护等级高、安全可靠、维护方便等特点，是冶金、石油、化工、电力、机械、轻纺等行业低压供电系统理想的配电装置，被国家列为两网改造推荐产品和第九批节能产品。
+ 适用范围：
1、周围空气温度不高于 +40°C，不低于-5°C，并且 24小时内其平均气温不高于 +35°C。 + 2、周围空气相对湿度在最高温度为40°C时不超过 50%，在较低温度时允许有较大相对湿度，如+20°C时为 90%，但应考虑到由于温度的变化有可能会偶尔产生适度的凝露。 + 3、户内使用，使用地点的海拔高度不得超过2000m. + 4、应安装在无剧烈震动和冲击以及不足以使电器配电设备的一般安装方法进行，基础槽钢和采用螺 +
+ + + +
+
栓固定方式时的螺栓由用户自备，主母线连接时，必须使搭接面贴合、平整、否则松开并柜螺栓再进行调整。 2、产品安装后投入运行前需做检查和试验，检查柜表面复盖材料（如喷塑）有否损伤，柜内是否干燥、整洁；检查柜内是否有异物（如扳手、电焊条），每个螺丝紧固有无松动、碰撞现象，机械联锁是否可靠，动作是否准确；检查开关整定电流、仪表的刻度、互感器的配电与极性是否符合要求。最后用1000兆欧表测量绝缘电阻值，应不低于1兆欧，用临时电源试送电，电动合分，指示应准确无误。 3、投入运行后应保持日常维护，定期观察母线的发热情况，发现温升偏高或异常声响时应查明原因。视运行环境因素，每2-5年进行一次清理工作及保养工作。 4、用注意事项： a、MNS系列柜原则上为不靠墙安装，正面操作、双面维修的低压配电柜，若需靠墙安装，应进行特别说明。柜的维修通道及柜门必须是考核合格的专业人员方可进入及进行操作、检查及维护。 b、空气断路器、塑壳断路器经过多次分合闸，特别是经过短路分合后，会使触头局部产生碳类物质，使触头电阻增大，应按断路器使用说明书进行维护及检修。 c、经过安装和检修后，必须严格检查各隔室之间、功能单元之间的隔离状态确已恢复，以确保装置良好的功能分隔性，防止出现故障扩大。

低压开关柜介绍(课堂PPT)

25
安装尺寸
MNS组合式低压开关柜
26
结构特点
MNS组合式低压开关柜
1：柜架结构可分为装置小室、母线小室和电缆小室，其尺寸为（高×宽×深） 2200mm×400/600/800/1000/1200mm×600/800/1000mm。空气断路器2000A以下的开关柜宽度可为400mm。
2：柜体骨架采用特殊的C型材，模数为25mm
GCK系列电动机控制中心，主要由一些组合式电动机控制
单元及其它功能单元组合而成。本系列产品适合于交流400V、690V，频率为50Hz最大工作电流至3150A 的配电系统中，做为动力配电、电动机控制及照明灯配电设备的电能转换、分配和控制之用。
型号说明
18
实物图
GCK低压抽出式开关柜
ACB柜
柜后
13
GCS低压抽出式开关柜
受电、联络柜
PC柜
MCC柜
抽屉单元
14
GCS低压抽出式开关柜
典型电路方案及柜内主要器件
上进线
下进线
双电源切换
主要元器件：空气断路器、电流互感器 Noark产品： 9A16、 9A32、9U系列
主要元器件：空气断路器、电流互感器塑壳断路器
Noark产品：9A16、 9A32 9M1、9M2、9M3、9U系列
7
外型及安装尺寸 GGD交流低压配电柜
宽度（B）：600mm、800mm、1000mm、1200mm 深度（C）：600mm、800mm
8
GGD交流低压配电柜
典型电路方案及柜内主要电器
主要元器件：刀开关、空气断路器、电流互感器
Noark产品：9A16、9A32、9U系列
馈电
主要元器件：刀开关、交流接触器、电流互感器

低压开关柜培训课件ppt

提高动热稳定性能
后出线系统
前母线室用金属隔板隔离
后出线系统
后母线室用绝缘板隔离
后出线系统
主母线连接接口
600mm宽后电缆室便于电缆接线
后出线系统
主母线连接
后出线系统
开关与主母线连接
主母线室有独立门板独立的仪表室
后出线系统
空气短路器与顶部母线的连接方式
后出线系统 F系列开关安装方式与标准 MNS相同
每一个柜安装一台F开关开关柜的宽度与标准MNS相同
后出线系统
多功能板
只用半块多功能板，另一半空间用于电缆后出线
分支母线L1,L2,L3, N
多功能板的材料为SMC (不饱和聚酯玻
纤增强模塑料)
后出线系统
垂直母线可并联加强排额定电流可至2000A
短时耐受电流可至86kA
后出线系统分支母线与主母线连接
尺寸高mm：2200 宽mm：400，600，800，1000,1200 深mm：800，1000
基本模数：25mm 柜框架：采用C型型材，均有安装模数孔（E=25mm）三种尺寸抽屉：8E、16E、24E 隔室水平母线室（在柜顶前部）
开关室（在柜前部）电缆室（在柜后）优势价格 MCC柜宽小（600mm) 劣势安装密度小（每面柜最多抽屉数：9个；最新的可装18个
国产流行柜型：GGD
1991年由原能源部低压成套开关设备联合设计研制组（NLS）研制，1992年通过能源部的鉴定
适用：发电厂、变电站、厂矿企业、建筑等型号含义
G：交流低压配电柜 G：电器元件固定安装、固定接线 D：电力用柜类型：固定（不分隔）式额定电流：3150A
国产流行柜型：GGD
型式 4b：和功能单元连接的端子不在同一隔室

低压开关柜基本结构知识PPT课件

14
GGD
结构特点 1、GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。 2、GGD柜充分考虑散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。 3、柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。 4、柜体的防护等级为 IP30，用户也可根据环境的要求在IP20—IP40 之间选择。
8
四、常见柜体型材种类
KS型材
KS柜体型材又叫8MF型材，主要用于标准型GCS柜中，立柱为30*85，横梁为67*85
9
KB型材
KB柜体型材又叫C型材，主要用于MNS柜标准型、经济型；GCK、GCS经济型， GGD改进型等，应用和广泛，立柱：50*25，横梁：100*50
10
FA型材
FA柜体型材主要用于标准型GCK，GCL,加工工艺复杂，精度高，采用较少

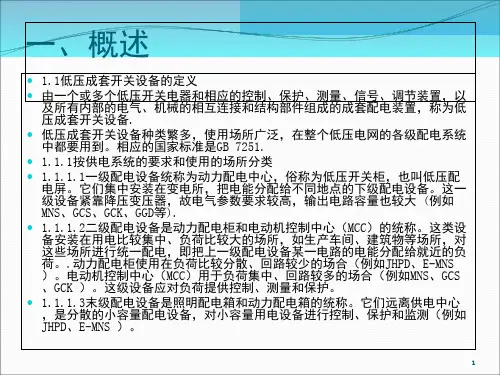

一、概述
1.1低压成套开关设备的定义由一个或多个低压开关电器和相应的控制、保护、测量、信号、调节装置，以
及所有内部的电气、机械的相互连接和结构部件组成的成套配电装置，称为低压成套开关设备. 低压成套开关设备种类繁多，使用场所广泛，在整个低压电网的各级配电系统中都要用到。相应的国家标准是GB 7251. 1.1.1按供电系统的要求和使用的场所分类 1.1.1.1一级配电设备统称为动力配电中心，俗称为低压开关柜，也叫低压配电屏。它们集中安装在变电所，把电能分配给不同地点的下级配电设备。这一级设备紧靠降压变压器，故电气参数要求较高，输出电路容量也较大 (例如 MNS、GCS、GCK、GGD等). 1.1.1.2二级配电设备是动力配电柜和电动机控制中心（MCC）的统称。这类设备安装在用电比较集中、负荷比较大的场所，如生产车间、建筑物等场所，对这些场所进行统一配电，即把上一级配电设备某一电路的电能分配给就近的负荷。.动力配电柜使用在负荷比较分散、回路较少的场合（例如JHPD、E-MNS ）。电动机控制中心（MCC）用于负荷集中、回路较多的场合（例如MNS、GCS 、GCK ）。这级设备应对负荷提供控制、测量和保护。 1.1.1.3末级配电设备是照明配电箱和动力配电箱的统称。它们远离供电中心，是分散的小容量配电设备，对小容量用电设备进行控制、保护和监测（例如 JHPD、E-MNS ）。

低压成套设备基础知识课件(PPT 40页)

36
37
} XMR照明配电箱由箱体、安装板和箱面组成。箱体由薄钢板弯制焊接而成，箱体内设有接地专用螺栓。安装板由断路器、进线端子等元件组成。箱内元件的排列和布线均充分考虑了导线连接端子的安装空间及安装配线的要求，安装板与面框可整体装入箱内。内装电器开关元件，安装于元件安装板上，可任意组合。箱体上、下壁设有出线孔。箱体的外壳为金属材料制成，明装式、暗装式可任意选择使用。
31
32
} 本配电柜柜体结构用薄钢板弯制焊接而成，其正面为单扇左开门，门上装有电压表、电流表等测量仪表和操作元件、信号元件。刀开关操作手柄装在箱前右柱上部。箱体上部有可拆卸的盖板。配电柜可靠墙安装。进出线电缆由底部引入。用户有特殊要求，亦可在箱顶盖板上开进线敲落孔或加装母线室。本配电柜可单独成柜，或组合成柜。 ◦ 主要功能分类：进线、馈电、电动机控制。
28
29
动力配电柜
30
} XL-21型动力配电柜适用于发电厂、变电站、民用建筑及工矿企业等额定频率50HZ，额定电压380V，额定电流630A以下三相交流系统，作为电能的转换、分配，或现场负荷就地操作控制之用。此动力配电柜系户内装置，可靠墙安装。并设有活动联屏母线箱，可单台使用也可根据需要联屏使用。柜体具有较好的防尘特性，适合于灰尘较多的场所。
◦ 主要组成部分：柜体、柜门（可装仪表）、后封板、眉头、上进出线孔封板、母排、电器元件、母线夹板、绝缘支撑件、绝缘子、辅材等。
◦ 操作方式：正面操作。 ◦ 安装方式：户内式、固定垂直安装。 ◦ 进出线方式：电缆上、下进出线。
33
34
配电箱
35
} XM（R）配电箱适用额定频率50HZ，额定工作电压380V/220V，其最大总输入电流不超过200A，单个电路输出电流不大于63A的单相三线或三相五线系统中作为照明配电、过载、短路保护之用。该配电箱广泛用于工矿企业、高层建筑、住宅、商业网点等场所。

低压开关柜基本结构知识ppt课件

的ARTU柜，施耐德的Prisma,西门子的SIKUS等）抽出式低压开关成套设备（GCK（GCL），GCS，
MNS，SDK及GCS经济型，MNS经济型。还有合资厂的产品如：西门子的SIVACON，施耐德的BLOKSET 等。）落地式动力箱（包括室外和室内）（XL）悬挂式（崁墙式）动力箱（包括照明、插座、计量箱）通用控制台（控制箱）
5
6
3 低压产品的定义
在输配电系统中，将额定电压交流不超过1000V，
频率不超过1000Hz，直流不超过1500V的装置称为低压
成套开关设备和控制设备。广泛用于发电场，石油化
工，冶金，纺织，高层建筑，公共建设等供电行业。
一般作为三相交流频率为50（60）Hz，额定工作电压
为380（660）V，额定电流为5000A（高的也有
2
1.1.2．按结构特征和用途分类 1.1.2.1固定面板式开关柜常称开关板或配电屏。它是一种有面板遮栏
的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续和可靠性要求较低的工矿企业变电所。（现已不太使用） 1.1.2.2封闭式开关柜指除安装面外，其他所有侧面都被封闭起来的一种低压开关柜。这种开关柜的开关、保护和监测控制等电气元件，均安装在一个用钢材或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离（例如(GGD等）。 1.1.2.3抽出式开关柜这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。功能单元与母线或电缆之间，用接地的金属板或塑料制成的隔板隔开，形成母线、功能单元和电缆三个区域，每个功能单元之间也有隔离措施。抽出式开关柜有较高的、可靠性、安全性和互换性，它们适合于对供电可靠性要求较高的低压供配电系统中作为集中控制的配电中心（例如(MNS、GCS、GCK ）。 1.1.2.4动力、照明配电控制箱多为封闭式垂直安装，因使用场合不同，外壳防护等级也不同。它们主要作为用电现场的配电装置（例如 JHPD）。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

★我国开关板行业第一个产品标准《低压配电屏技术条件》（JB 617-1965)；
★1986年成立了低压成套开关设备和控制设备标准化技术委员会，研究、制定相关标准；
★20世纪90年代重视国际电工委员会(IEC)及国外先进标准的研究，吸收并消化，共批准发布了低压成套专业12个国家标准及59项行业标准；
.
3
低压成套开关设备通常为额定电压不超过 1000V，频率不超过1000Hz，直流不超过 1500V的产品。
其适用于与发电、输电、配电和电能转换的设备以及控制电能消耗的设备配套使用的成套设备；也适用于频率较高的装有控制及功率器件的成套设备，但在这种情况下需满足相应的附加要求。
.
4
1.2标准
■GB7251.4-2006 对建筑工地用成套设备(ACS)的特殊要求；
■GB7251.5-2006 对户外公共场所的成套设备—动力配电网用电缆分线箱(CDC)的特殊要求；
另外有：
■GB/T 15576-2008 低压无功功率静态补偿装置总技术条件；
■GB/Z 18859-2002 封闭式低压成套开关设备和控制设备在内部故障引起电弧情况下的试验导则；
现常用动力箱型号为 XL-21型。
.
18
产品型号及含义:
.
19
动力配电柜的结构特点：
◆箱体一般由异形钢管或角钢与薄钢板组装焊接而成，也可用型材组装而成。
其具有两个结构特点：
1)、柜体采用通用柜的形式，构架用8MF冷弯型钢局部焊接组装而成，充分考虑散热；
2)、结构灵活。按方案需要加装门、隔板、支架、母线和电器元件后便组成完整的开关柜。
.
10
GGD型Байду номын сангаас压配电屏
图9-11所示为GGD型固定
式低压配电屏外形尺寸图。
配电屏的构架为拼装式结合
局部焊接。正面上部装有测
■JB/T 10361-2002 低压成套开关设备和控制设备安全设备导则；
等等
.
6
1.3产品的类别和系列
★低压成套设备按标准分为以下：
❖GB 7251.1-2005 低压开关柜/动力配电柜 (非专业人员不可接触)
❖GB 7251.2-2006 母线干线系统(母线槽) (非专业人员不可接触)
❖GB 7251.3-2006 配电箱(配电板) ❖GB 7251.4-2006 建筑工地成套设备
.
8
1.3.1低压成套开关设备目前我国市场常见的低压成套开关设备类型主要包括： ★固定封闭式（GB7251.1与JB/T 5877）；
主要开关柜型号：PGL、GGD、XL等 ★抽出式（GB7251.1与JB/T 9661）；
主要开关柜型号：GCS、MNS、GCK等 ★固定分隔式（GB7251.1与JB/T 5877）；
主要开关柜型号：GDT、GLL、GHK等 ★智能型（GB7251.8）；
主要开关柜型号：MCS等
.
9
1.3.1.1固定封闭式开关柜
一、交流低压配电柜(屏)--GGD柜
其适用于交流50Hz、额定电压380V、额定电流3150A 的配电系统中作为动力、照明及配电设备的电能转换、分配与控制之用。该产品具有分段能力高(额定短时耐受电流50kA)，线路方案灵活、组合方便、实用性强、结构新颖等特点。
量仪表，双面开门。三相母
线布置在屏顶，闸刀开关、
熔断器、空气自动开关、互
感器和电缆端头依次布置在
屏内，继电器、二次端子排
也装设在屏内。主母线排列
在柜的上部后方，柜体的下
部、后上部和顶部均有通风、
散热装置。
.
11
图9-11
.
12
.
13
G G D □-□-□
辅助电路方案
主电路方案代号
设计序号：1(分段能力15kA)
*部分型式试验成套设备 (PTTA)：一种低压成套开关设备和控制设备，它既包含通过型式试验的设备，也包括未经型式试验的设备，而后者是从符合有关试验的通过型式试验的设备派生（例如通过计算）出来的。
★根据结构型式：
开启式、固定面板式、柜式、柜组式、台式、箱式、箱组式
★根据部件安装方式:
固定式、抽出式、混装式
(非专业人员可接触) (户外、可移动)
❖GB 7251.5-2006 低压电缆分接箱
(户外公共场所电缆分接)
❖GB/T 15576-2008 无功补偿柜
(非专业人员不可接触)
.
7
★根据型式试验的程度：
*型式试验成套设备 (TTA)：实际运行中的低压成套开关设备和控制设备，它与已通过验证认为符合标准的定型成套设备相比，不存在可能会影响性能的差异。意味着所有可能影响性能的配置变化都经过了型式试验。 1)温升极限;2) 介电性能;3) 短路耐受强度;4) 保护电路有效性; 5) 电气间隙和爬电距离;6) 机械操作性能;7) 防护等级。
★21世纪，为适应国外先进产品及技术，低压成套设备的标准全部按等同于IEC的国家标准；
.
5
我国低压成套开关设备和控制设备主要标准：GB7251-2005；
其包含以下几个部分：
■GB7251.1-2005 型式试验部分；
■GB7251.2-2006 对母线干线系统（母线槽）的特殊要求；
■GB7251.3-2006 对非专业人员可进入场地的低压成套成套开关设备和控制设备；
电力用柜
2(分段能力30kA)
元件固定安装固定接线 3(分段能力50kA)
交流低压配电柜
GGD1有50个电气一次主电路方案； GGD2有53个电气一次主电路方案； GGD3有25个电气一次主电路方案；
.
14
主要技术性能及参数：
.
15
GGD简介
母线桥
仪表门
刀开关
出线框架断路器
馈线母联
馈线
电容
.
计量小室
进线
进线框架断路器
16
GGD简介眉头
ABC 母排
刀开关
DW15框架断路器
电流互感器
.
17
二、动力配电柜（箱）
动力配电柜是作为交流频率50Hz、额定电压 380V或(660V)、额定电流至630A的三相三线、四线、五线的低压配电系统中动力及照明设备之用；也可以作为低压控制系统中部分电动机的控制之用。
低压成套开关设备和控制设备
常用低压开关柜及配电箱类
内部资料仅供学习
1.低压成套开关设备综述
.
2
1.1定义
★低压成套设备和控制设备是由一个或多个低压开关设备和与之相关的控制、测量、信号、保护及调节等设备，由制造商负责完成所有内部的电气和机械的连接，用结构部件完整的组装在一起的一种组合器，可由主电路和辅助电路组成。
