当前位置：文档之家 › 低压开关柜的类型汇总.

低压开关柜的类型汇总.

  • 格式：doc
  • 大小：45.50 KB
  • 文档页数：26

下载文档原格式

  / 26

合集下载

最详细低压成套设备GCS、GCK、MNS、GGD开关柜特点详细讲解

最详细低压成套设备GCS、GCK、MNS、GGD开关柜特点详细讲解

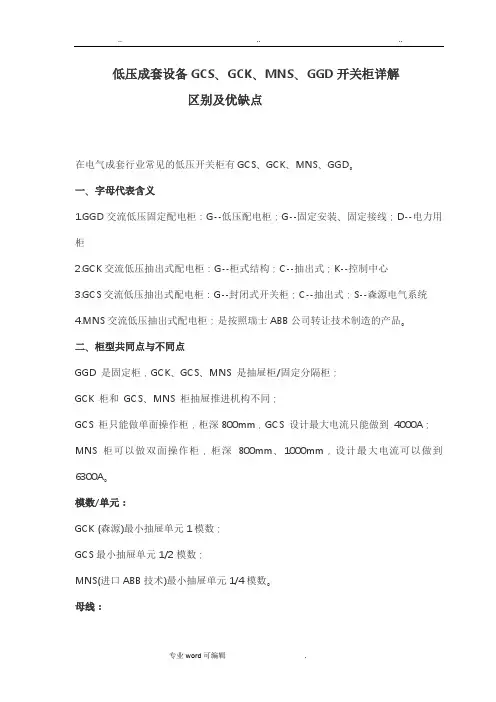

低压成套设备GCS、GCK、MNS、GGD开关柜详解区别及优缺点在电气成套行业常见的低压开关柜有GCS、GCK、MNS、GGD。

一、字母代表含义1.GGD交流低压固定配电柜：G--低压配电柜；G--固定安装、固定接线；D--电力用柜2.GCK交流低压抽出式配电柜：G--柜式结构；C--抽出式；K--控制中心3.GCS交流低压抽出式配电柜：G--封闭式开关柜；C--抽出式；S--森源电气系统4.MNS交流低压抽出式配电柜；是按照瑞士ABB公司转让技术制造的产品。

二、柜型共同点与不同点GGD 是固定柜，GCK、GCS、MNS 是抽屉柜/固定分隔柜；GCK 柜和GCS、MNS 柜抽屉推进机构不同；GCS 柜只能做单面操作柜，柜深800mm，GCS 设计最大电流只能做到4000A；MNS 柜可以做双面操作柜，柜深800mm、1000mm，设计最大电流可以做到6300A。

模数/单元：GCK (森源)最小抽屉单元1模数；GCS最小抽屉单元1/2模数；MNS(进口ABB技术)最小抽屉单元1/4模数。

母线：MNS 和GCS 的水平母线都是后出线与前左的抽屉单元、前右的电缆出线室有隔板隔开，他们的垂直母线是组装在阻燃型塑料功能板中（先市场中有经济型为母线夹用塑料板罩住垂直铜排）；GCK 水平母线是设在柜顶上，垂直母线没有阻燃型塑料功能板，电缆出线可后出，也可做成右侧电缆室出线，但抽屉推进机构和GCS、MNS 不同，比较简单。

抽屉：GCS 最小只能有1/2 抽屉，MNS 有1/4 抽屉，MNS 抽屉另有联锁机构，而GCS 只是开关本身有。

三、各种型号开关柜优缺点大体而言：抽出式柜较省地方，维护方便，出线回路多，但造价贵；而固定式的相对出线回路少，占地较多。

如果客户提供的地点太少，做不了固定式的要改为做抽出式。

GGD 型交流低压开关柜：该开关柜具有机构合理，安装维护方便，防护性能好，分断能力高等优点，容量大，分段能力强，动稳定性强，电器方案适用性广等优点，可作为换代产品使用。

GGD、GCK、GCS、MNS低压开关简介及差异比较比

GGD、GCK、GCS、MNS低压开关简介及差异比较比

五 MNS低压开关柜特点及分类
MNS低压开关柜特点
1) MNS型低压开关柜框架为组合式结构，基本骨架由C型钢材组装而成。柜架的全部结构件经过镀锌处理，通过自攻锁紧螺钉或 8.8级六角螺栓坚固连接成基本柜架，加上对应于方案变化的门、隔板、安装支架以及母线功能单元等部件组装成完整的开关柜 。开关柜内部尺寸、零部件尺寸、隔室尺寸均按照模数化（E=25mm）变化。 2) MNS型组合式低压开关柜的每一个柜体分隔为三个室，即水平母线室（在柜后部），抽屉小室（在柜前部），电缆室（在柜 下部或柜前右边）。室与室之间用钢板或高强度阻燃塑料功能板相互隔开，上下层抽屉之间有带通风孔的金属板隔离，以有效防 止开关元件因故障引起的飞弧或母线与其它线路短路造成的事故。 3) MNS型低压开关柜的结构设计可满足各种进出线方案要求：上进上出、上进下出、下进上出、下进下出。 4) 设计紧凑：以较小的空间容纳较多的功能单元 ；前后可双面从操作。 5) 结构件通用性强、组装灵活，以E=25mm为模数，结构及抽出式单元可以任意组合，以满足系统设计的需要 6) 母线用高强度阻燃型、高绝缘强度的塑料功能板保护，具有抗故障电弧性能，使运行维修安全可靠 7) 各种大小抽屉的机械联锁机构符合标准规定，有连接、试验、分离三个明显的位置，安全可靠。 8)采用标准模块设计:分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元，可以根据要求任意组装。 9) 采用高强度阻燃型工程塑料，有效加强了防护安全性能。 10) 通用化、标准化程度高，装配方便。具有可靠的质量保证。 11) 柜体可按工作环境的不同要求选用相诮的防护等级。 12) 设备保护连续性和可靠性
订货须知：（GCK、GCS、MNS雷同） 1）产品的全型号（包括主电路方案和辅助电路方案）； 2）主电路系统组合顺序图、平面布置图； 3）辅助电路电气原理图； 4）柜内元器件清单； 5）进出线方式 6）用户的特殊需要需与制造厂协商。

低压开关柜简介及相关厂商产品介绍

低压开关柜简介及相关厂商产品介绍
概 述
GCK系列电动机控制中心，主要由一些组合式电动机控制 单元及其它功能单元组合而成。本系列产品适合于交 流400V、690V，频率为50Hz最大工作电流至3150A 的配电系统中，做为动力配电、电动机控制及照明灯 配电设备的电能转换、分配和控制之用。
型号说明
GCK低压抽出式开关柜
实物图
ACB柜
概 述
GGD交流低压配电柜
GGD型交流低压配电柜适用发电厂、变电站、厂矿企业等 电力用户作为交流50Hz，额定工作电压400V，额定 工作电流至3150A的配电系统。作为动力、照明及配 电设备的电能转换，分配与控制之用。
型号说明
GGD交流低压配电柜
结构特点
1：柜体采用通用柜的形式，构架用8MF冷弯型钢局部焊接组装而成。零部 件按 模块原理设计，并有模数E=20mm的安装孔，通用性高。
典型电路及箱内元件
主要元器件：空气断路器、小型断路器
Noark产品： 9M1、9B系列、9U系列
正泰产品：NM1
各类箱体
知名厂家开关柜介绍
Blokset分为D、Dc、Mf、Mw、Ms、C六种型号
D型为6300A以下的配电柜；Dc型为功率因数补偿柜；Mf为6300A 以下固定式电动机控制中心；Mw为6300A以下抽屉式电动机控制中 心；Ms为变频器和软起动器柜；C为630A以下配电箱。
型号说明
XLL2低压配电箱
典型电路及柜内主要元件
主要元器件：刀熔开关、塑料断路器、 小型断路器、电流互感器
Noark产品： 9M1、9M2、9M3、9M4、 9B、9U系列
正泰产品：QSA、LN、BH、NM1
XLL2低压配电箱
主要元器件：刀熔开关、塑料断路器、 小型断路器、电流互感器 接触器、热继电器

低压配电柜型号简介

低压配电柜型号简介

低压柜型号简介目前市场上流行的低压开关柜型号很多,归纳起来主要有以下几种型号,现把开关柜型号及其优缺点列举如下（仅供大家参考）:一.型号GGD,GCK,GCS,MNS介绍1、GGD系列:概述GGD型交流低压配电柜适用于变电站,发电厂,厂矿企业等电力用户的交流50Hz,额定工作电压380V,额定工作电流1000-3150A的配电系统,作为动力,照明及发配电设备的电能转换,分配与控制之用。

GGD型交流低压配电柜是根据能源部,广大电力用户及设计部门的要求,按照安全,经济,合理,可靠的原则设计的新型低压配电柜.产品具有分断能力高,动热稳定性好,电气方案灵活,组合方便,系列性,实用性强,结构新颖,防护等级高等特点.可作为低压成套开关设备的更新换代产品使用。

符合国家标准GB7251.1《低压成套开关设备和控制设备》及国际标准IEC439。

结构特点■GGD型交流低压配电柜的柜体采用通用柜形式,构架用8MF冷弯型钢局部焊接组装而成,并有20模的安装孔,通用系数高。

■GGD柜充分考虑散热问题.在柜体上下两端均有不同数量的散热槽孔,当柜内电器元件发热后,热量上升,通过上端槽孔排出,而冷风不断地由下端槽孔补充进柜,使密封的柜体自下而上形成一个自然通风道,达到散热的目的。

■GGD柜按照现代化工业产品造型设计的要求,采用黄金分割比的方法设计柜体外形和各部分的分割尺寸,使整柜美观大方,面目一新。

■柜体的顶盖在需要时可拆除,便于现场主母线的装配和调整,柜顶的四角装有吊环,用于起吊和装运。

■柜体的防护等级为IP3X。

2、GCK系列概述GCK是封闭式开关柜C是抽出式K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC)柜和电动机控制中心(MCC)两部分组成.该装置适用于交流50(60)HZ,额定工作电压小于等于660V,额定电流4000A及以下的控配电系统,作为动力配电,电动机控制及照明等配电设备。

GCK开关柜符合国家标准GB7251.1《低压成套开关设备和控制设备》,JB/T9661《低压抽出式成套开关设备》及国际标准IEC439等标准.且具有分断能力高,动热稳定性好,结构先进合理,电气方案灵活,系列性,通用性强,各种方案单元任意组合,一台柜体。

(完整版)高低压配电柜知识简介

(完整版)高低压配电柜知识简介

低压开关柜的型号区别及特点目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:一. 型号GGD、GCK、GCS、MNS、MCS介绍①GGD系列:●用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。

GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。

可作为低压成套开关设备的更新换代产品使用。

●产品型号及含义●结构特点■GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。

■ GGD柜充分考虑散热问题。

在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

■ GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

■柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。

②GCK系列●产品型号及含义GCK G是封闭式开关柜 C是抽出式K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。

该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。

【知识】低压开关柜的空间布局型式及隔离型式

【知识】低压开关柜的空间布局型式及隔离型式

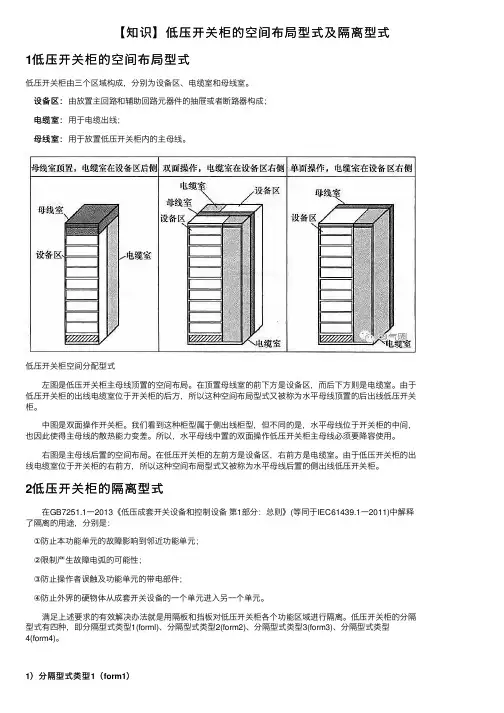

【知识】低压开关柜的空间布局型式及隔离型式1低压开关柜的空间布局型式低压开关柜由三个区域构成，分别为设备区、电缆室和母线室。

设备区：由放置主回路和辅助回路元器件的抽屉或者断路器构成；设备区：电缆室：⽤于电缆出线；电缆室：母线室：⽤于放置低压开关柜内的主母线。

母线室：低压开关柜空间分配型式左图是低压开关柜主母线顶置的空间布局。

在顶置母线室的前下⽅是设备区，⽽后下⽅则是电缆室。

由于低压开关柜的出线电缆室位于开关柜的后⽅，所以这种空间布局型式⼜被称为⽔平母线顶置的后出线低压开关柜。

中图是双⾯操作开关柜。

我们看到这种柜型属于侧出线柜型，但不同的是，⽔平母线位于开关柜的中间，也因此使得主母线的散热能⼒变差。

所以，⽔平母线中置的双⾯操作低压开关柜主母线必须要降容使⽤。

右图是主母线后置的空间布局。

在低压开关柜的左前⽅是设备区，右前⽅是电缆室。

由于低压开关柜的出线电缆室位于开关柜的右前⽅，所以这种空间布局型式⼜被称为⽔平母线后置的侧出线低压开关柜。

2低压开关柜的隔离型式在GB7251.1⼀2013《低压成套开关设备和控制设备第1部分：总则》(等同于IEC61439.1⼀2011)中解释了隔离的⽤途，分别是：①防⽌本功能单元的故障影响到邻近功能单元；②限制产⽣故障电弧的可能性；③防⽌操作者误触及功能单元的带电部件；④防⽌外界的硬物体从成套开关设备的⼀个单元进⼊另⼀个单元。

满⾜上述要求的有效解决办法就是⽤隔板和挡板对低压开关柜各个功能区域进⾏隔离。

低压开关柜的分隔型式有四种，即分隔型式类型1(forml)、分隔型式类型2(form2)、分隔型式类型3(form3)、分隔型式类型4(form4)。

1）分隔型式类型1（form1）分隔型式类型1中的主母线系统与功能单元是混合安装的，所有的功能单元均未隔离。

当某功能单元因故障出现电弧和⾦属蒸汽时，将波及到整柜所有功能单元，包括主母线系统和配电母线系统。

因此采⽤分隔型式类型1的配电设备可靠性最低。

ggd,gcs,gck,mns低压开关柜的区别

ggd,gcs,gck,mns低压开关柜的区别

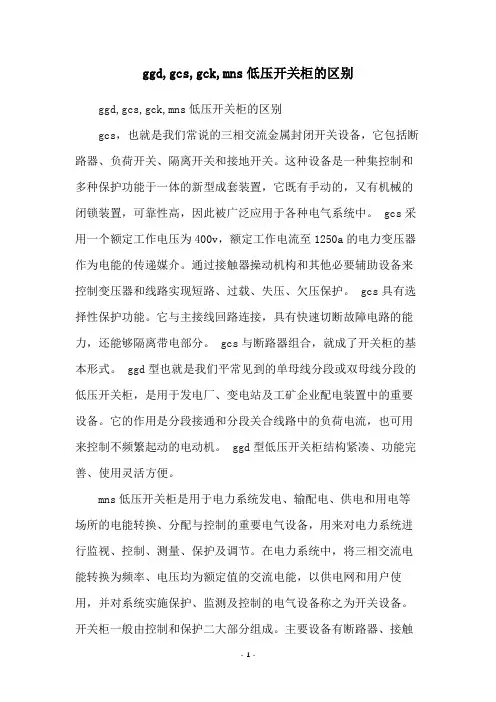

ggd,gcs,gck,mns低压开关柜的区别ggd,gcs,gck,mns低压开关柜的区别gcs，也就是我们常说的三相交流金属封闭开关设备，它包括断路器、负荷开关、隔离开关和接地开关。

这种设备是一种集控制和多种保护功能于一体的新型成套装置，它既有手动的，又有机械的闭锁装置，可靠性高，因此被广泛应用于各种电气系统中。

gcs采用一个额定工作电压为400v，额定工作电流至1250a的电力变压器作为电能的传递媒介。

通过接触器操动机构和其他必要辅助设备来控制变压器和线路实现短路、过载、失压、欠压保护。

gcs具有选择性保护功能。

它与主接线回路连接，具有快速切断故障电路的能力，还能够隔离带电部分。

gcs与断路器组合，就成了开关柜的基本形式。

ggd型也就是我们平常见到的单母线分段或双母线分段的低压开关柜，是用于发电厂、变电站及工矿企业配电装置中的重要设备。

它的作用是分段接通和分段关合线路中的负荷电流，也可用来控制不频繁起动的电动机。

ggd型低压开关柜结构紧凑、功能完善、使用灵活方便。

mns低压开关柜是用于电力系统发电、输配电、供电和用电等场所的电能转换、分配与控制的重要电气设备，用来对电力系统进行监视、控制、测量、保护及调节。

在电力系统中，将三相交流电能转换为频率、电压均为额定值的交流电能，以供电网和用户使用，并对系统实施保护、监测及控制的电气设备称之为开关设备。

开关柜一般由控制和保护二大部分组成。

主要设备有断路器、接触器、隔离开关、电流互感器、电压互感器、避雷器、电容器、母线及绝缘子等。

主要功能是对各种电器设备进行保护、监测和控制。

其次，从产品的外观上看，低压开关柜与高压开关柜有很大的差别：首先是柜体的尺寸比较大，一般是300～400mm左右；其次柜门不像高压开关柜那样四周都有门，而是只有顶部有一道门，侧面两道门需要另外加装。

当然也有特殊情况，像电缆室里面，也需要有一道门，因为内部是放电缆的，如果没有门会影响散热。

低压开关柜包括：低压进线柜、低压电容柜、低压馈线柜

低压开关柜包括：低压进线柜、低压电容柜、低压馈线柜

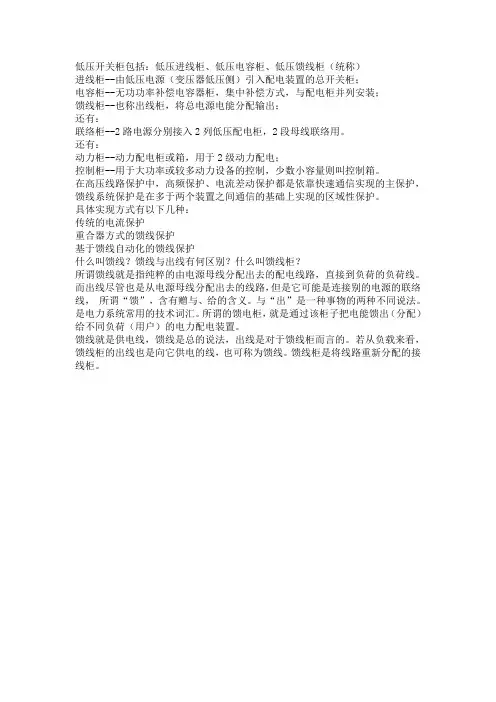

低压开关柜包括：低压进线柜、低压电容柜、低压馈线柜（统称）
进线柜--由低压电源（变压器低压侧）引入配电装置的总开关柜；
电容柜--无功功率补偿电容器柜，集中补偿方式，与配电柜并列安装；
馈线柜--也称出线柜，将总电源电能分配输出；
还有：
联络柜--2路电源分别接入2列低压配电柜，2段母线联络用。

还有：
动力柜--动力配电柜或箱，用于2级动力配电；
控制柜--用于大功率或较多动力设备的控制，少数小容量则叫控制箱。

在高压线路保护中，高频保护、电流差动保护都是依靠快速通信实现的主保护，馈线系统保护是在多于两个装置之间通信的基础上实现的区域性保护。

具体实现方式有以下几种：
传统的电流保护
重合器方式的馈线保护
基于馈线自动化的馈线保护
什么叫馈线？馈线与出线有何区别？什么叫馈线柜？
所谓馈线就是指纯粹的由电源母线分配出去的配电线路，直接到负荷的负荷线。

而出线尽管也是从电源母线分配出去的线路，但是它可能是连接别的电源的联络线，所谓“馈”，含有赠与、给的含义。

与“出”是一种事物的两种不同说法。

是电力系统常用的技术词汇。

所谓的馈电柜，就是通过该柜子把电能馈出（分配）给不同负荷（用户）的电力配电装置。

馈线就是供电线，馈线是总的说法，出线是对于馈线柜而言的。

若从负载来看，馈线柜的出线也是向它供电的线，也可称为馈线。

馈线柜是将线路重新分配的接线柜。

最全开关柜及相应电气元器件知识汇总-低压配电箱柜

最全开关柜及相应电气元器件知识汇总-低压配电箱柜

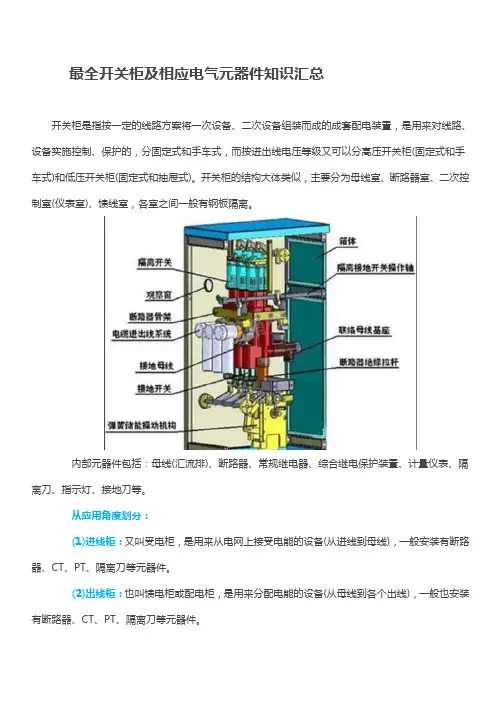

最全开关柜及相应电气元器件知识汇总开关柜是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实施控制、保护的，分固定式和手车式，而按进出线电压等级又可以分高压开关柜(固定式和手车式)和低压开关柜(固定式和抽屉式)。

开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室(仪表室)、馈线室，各室之间一般有钢板隔离。

内部元器件包括：母线(汇流排)、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。

从应用角度划分：(1)进线柜：又叫受电柜，是用来从电网上接受电能的设备(从进线到母线)，一般安装有断路器、CT、PT、隔离刀等元器件。

(2)出线柜：也叫馈电柜或配电柜，是用来分配电能的设备(从母线到各个出线)，一般也安装有断路器、CT、PT、隔离刀等元器件。

(3)母线联络柜：也叫母线分断柜，是用来连接两段母线的设备(从母线到母线)，在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。

(4)PT柜：电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。

内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。

(5)隔离柜：是用来隔离两端母线用的或者是隔离受电设备与供电设备用的，它可以给运行人员提供一个可见的端点，以方便维护和检修作业。

由于隔离柜不具有分断、接通负荷电流的能力，所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车。

在一般的应用中，都需要设置断路器辅助接点与隔离手车的联锁，防止运行人员的误操作。

(6)电容器柜：也叫补偿柜，是用来作改善电网的功率因数用的，或者说作无功补偿，主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器。

一般与进线柜并列安装，可以一台或多台电容器柜并列运行。

电容器柜从电网上断开后，由于电容器组需要一段时间来完成放电的过程，所以不能直接用手触摸柜内的元器件，尤其是电容器组;在断电后的一定时间内(根据电容器组的容量大小而定，如：1分钟)，不允许重新合闸，以免产生过电压损坏电容器。

高低压开关柜的型号

高低压开关柜的型号

低压开关柜的型号区别及特点目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:一. 型号GGD、GCK、GCS、MNS、MCS介绍①GGD系列:●用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。

GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。

可作为低压成套开关设备的更新换代产品使用。

●产品型号及含义●结构特点■GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。

■ GGD柜充分考虑散热问题。

在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

■ GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

■柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。

②GCK系列●产品型号及含义GCK G是封闭式开关柜 C是抽出式K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。

该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。

GKD矿用一般型低压开关柜

GKD矿用一般型低压开关柜

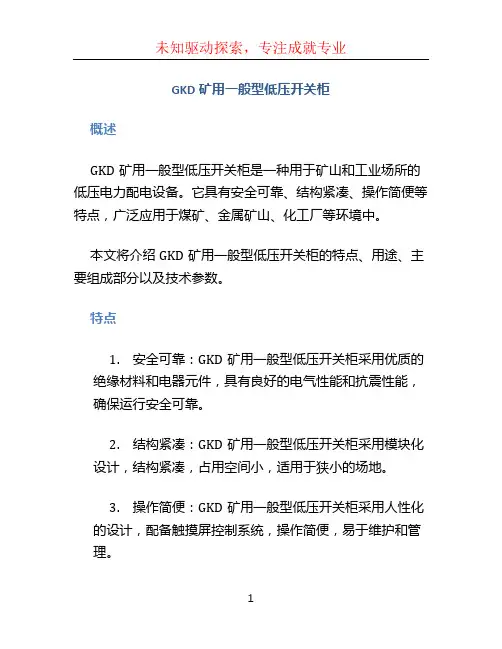

GKD矿用一般型低压开关柜概述GKD矿用一般型低压开关柜是一种用于矿山和工业场所的低压电力配电设备。

它具有安全可靠、结构紧凑、操作简便等特点，广泛应用于煤矿、金属矿山、化工厂等环境中。

本文将介绍GKD矿用一般型低压开关柜的特点、用途、主要组成部分以及技术参数。

特点1.安全可靠：GKD矿用一般型低压开关柜采用优质的绝缘材料和电器元件，具有良好的电气性能和抗震性能，确保运行安全可靠。

2.结构紧凑：GKD矿用一般型低压开关柜采用模块化设计，结构紧凑，占用空间小，适用于狭小的场地。

3.操作简便：GKD矿用一般型低压开关柜采用人性化的设计，配备触摸屏控制系统，操作简便，易于维护和管理。

4.负载能力强：GKD矿用一般型低压开关柜具有较高的负载能力，可适应各种矿山和工业场所的需要。

用途GKD矿用一般型低压开关柜主要用于电力配电系统中的电能转换、分配和控制，广泛应用于以下领域：•煤矿：GKD矿用一般型低压开关柜可用于煤矿的井下和地面电力配电系统。

•金属矿山：GKD矿用一般型低压开关柜可用于金属矿山的电力配电系统。

•化工厂：GKD矿用一般型低压开关柜可用于化工厂的电力配电系统。

•其他工业场所：GKD矿用一般型低压开关柜还可应用于其他工业场所的电力配电系统。

主要组成部分GKD矿用一般型低压开关柜由以下主要部分组成：1.外壳：GKD矿用一般型低压开关柜的外壳采用高强度合金材料制造，具有较高的耐磨损性和防腐蚀性。

2.开关设备：GKD矿用一般型低压开关柜配备了多种开关设备，包括断路器、隔离开关、按钮开关等。

3.控制系统：GKD矿用一般型低压开关柜配备了先进的触摸屏控制系统，可以实现对开关设备的远程控制和监测。

4.电源系统：GKD矿用一般型低压开关柜的电源系统包括电缆接入装置、电源仪表和电源开关等。

技术参数GKD矿用一般型低压开关柜的技术参数主要包括额定电压、额定电流、频率、保护等级等。

根据不同的应用场景和需求，可以根据以下参数选择适合的GKD矿用一般型低压开关柜：•额定电压：根据实际需求确定，一般为380V或660V。

开关柜分类和区别

开关柜分类和区别

低压开关柜介绍一、国内主要低压开关柜简介二、知名厂家开关柜介绍国内主要低压开关柜简介主要开关柜类型国内主要的低压开关柜有GGD、GCK、GCS、MNS，XLL2低压配电箱和XGM低压照明箱主要区别GGD是固定柜，GCK、GCS、MNS是抽屉柜。

GCK柜和GCS、MNS柜抽屉推进机构不同；GCS和MNS柜最主要的区别是GCS柜只能做单面操作柜，柜深800mm，MNS柜可以做双面操作柜，柜深1000mm。

优缺点总体而言：抽出式柜较省地方，维护方便，出线回路多，但造价贵；而固定式的相对出线回路少，占地较大。

如果客户提供的地方小，做不了固定式的要改为做抽出式。

型交流低压开关柜：该开关柜具有机构合理，安装维护方便，防护性能好，分断能力高等优点，容量大，分段能力强，动稳定性强，电器方案适用性广等优点，可作为换代产品使用。

开关柜且具有分断能力高、动热稳定性好、结构先进合理、电气方案灵活、系列性、通用性强、各种方案单元任意组合。

一台柜体，容纳的回路数较多、节省占地面积、防护等级高、安全可靠、维修方便等优点。

缺点：回路少，单元之间不能任意组合且占地面积大，不能与计算机联络。

低压抽出式开关柜：具有较高技术性能指标、能够适应电力市场发展需要，并可与现有引进的产品竞争。

根据安全、经济、合理、可靠的原则设计的新型低压抽出式开关柜，还具有分断、接通能力高、动热稳定性好、电气方案灵活、组合方便、系列性实用性强、结构新颖、防护等级高等特点。

缺点：水平母线设在柜顶垂直母线没有阻燃型塑料功能板，不能与计算机联络。

分类介绍GGDGCKGCSMNS系列产品优点：◆设计紧凑：以较小的空间能合纳较多的功能单元。

◆结构通用性强，组装灵活：以25mm为模数的C型型材能满足各种结构形式、防护等级及使用环境的要求。

◆采用标准模块设计：分别可组成保护、操作、转换、控制、调节、指示等标准单元，用户可根据需要任意选用组装◆技术性能高，主要参数达到当代国际技术水平。

高低压开关柜型号总结

高低压开关柜型号总结

■母线用高强度阻燃型、高绝缘强度的塑料功能板保护，具有抗 故障电弧性能，使运行维修安全可靠
■各种大小抽屉的机械联锁机构符合标准规定，有连接、试验、 分离三个明显的位置，安全可靠。
■采用标准模块设计:分别可组成保护、操作、转换、控制、调 节、测定、指示等标准单元，可以根据要求任意组装。
■采用高强度阻燃型工程塑料，有效加强了防护安全性能。 ■通用化、标准化程度高，装配方便。具有可靠的质量保证。 ■柜体可按工作环境的不同要求选用相诮的防护等级。 ■设备保护连续性和可靠性
c) GCS 系列:
森源电气系统 抽出式 封闭式柜 GCS 柜是两部联合设计组设计，由上海森源电气定点授权的。GCS 型低压抽出式开关柜使用于三相交流频率为 50Hz，额定工作电压为 400V（690V），额定电流为 4000A 及以下的发、供电系统中的作为动 力、配电和电动机集中控制、电容补偿之用。广泛应用于发电厂、石
结构特点 ■MNS 型低压开关柜框架为组合式结构，基本骨架由 C 型钢材 组装而成。柜架的全部结构件经过镀锌处理，通过自攻锁紧螺钉或 8.8 级六角螺栓坚固连接成基本柜架，加上对应于方案变化的门、隔 板、安装支架以及母线功能单元等部件组装成完整的开关柜。开关柜 内部尺寸、零部件尺寸、隔室尺寸均按照模数化（E=25mm）变化。 ■MNS 型组合式低压开关柜的每一个柜体分隔为三个室，即水 平母线室（在柜后部），抽屉小室（在柜前部），电缆室（在柜下部或 柜前右边）。室与室之间用钢板或高强度阻燃塑料功能板相互隔开， 上下层抽屉之间有带通风孔的金属板隔离，以有效防止开关元件因故 障引起的飞弧或母线与其它线路短路造成的事故。 ■MNS 型低压开关柜的结构设计可满足各种进出线方案要求： 上进上出、上进下出、下进上出、下进下出。 ■设计紧凑：以较小的空间容纳较多的功能单元 ■结构件通用性强、组装灵活，以 E=25mm 为模数，结构及抽出 式单元可以任意组合，以满足系统设计的需要

低压开关柜规格以及设计规范

低压开关柜规格以及设计规范

低压开关柜规格以及设计规范一、低压开关柜的规格要求：1.额定电压：低压开关柜的额定电压一般为380V，也可以根据实际需求进行调整。

2.额定电流：低压开关柜的额定电流根据负荷大小来确定，通常为1000A、1600A、2000A等。

3.架构形式：低压开关柜的架构形式主要有固定式、可拆卸式和半固定式等，根据实际使用情况选择合适的形式。

4.外观尺寸：低压开关柜的外观尺寸根据安装环境和要求来确定，需要确保安装和操作的便捷性。

5.绝缘等级：低压开关柜的绝缘等级一般为IP40，也可以根据实际需要增加防护等级。

二、低压开关柜的设计规范：1.设备选型：低压开关柜的选型应根据设计负荷、运行环境和安全要求进行合理选择，确保设备的适用性和可靠性。

2.绝缘设计：低压开关柜的绝缘设计应符合国家标准，确保设备的绝缘性能，防止漏电和触电等安全事故的发生。

3.排热设计：低压开关柜的排热设计应考虑设备在工作状态下的散热情况，合理安排通风孔和散热装置，以保证设备的安全运行。

4.接线方式：低压开关柜的接线方式应符合国家标准，确保接线的可靠性和安全性。

5.防火设计：低压开关柜的防火设计应根据安装环境和要求进行合理布置，确保设备在遇到火灾时能够起到防火和隔热的作用。

6.标识设计：低压开关柜的标识设计应符合国家标准，清晰明确地标识设备的功能、参数和操作方法，以方便操作和维护人员使用。

7.可靠性设计：低压开关柜的可靠性设计应考虑设备在长时间运行和恶劣环境条件下的工作情况，采用可靠的材料和结构，并预留足够的安全裕量。

通过遵循以上规格和设计规范，可以确保低压开关柜具备良好的性能和可靠的运行，保障电力系统的正常运行和工作安全。

同时，也需要定期进行维护和检修，及时发现和解决问题，以延长设备的使用寿命。

高低压开关柜基础知识

高低压开关柜基础知识
安全操作规程
1. 在全部和部分带电的盘上进行工作，应将检修设备与运行设备以明显标志隔开2. 有电流互感器和电压互感器的二次绕组应有永久性的、可靠的保护接地3. 严禁将电流回路断开，为了可靠地将电流互感器二次线圈短路，必须使用短路片和短路线4. 严格防止电压互感器二次回路短路或接地，应使用绝缘工具、戴绝缘手套5. 在进行二次回路通电试验时，应断开二次回路，并取下一次熔断器6. 检查断电保护和二次回路的工作人员，未经值班人员许可，不准进行任何倒闸操作
结构特点
1. 柜体宽敞，内部空间大，间隙合理2. 零部件通用性强，适用性好，标准化程度高3. 各功能室相互隔离，如母线室、电器室、电缆室等4. 设有防护等级，如IP30、IP40等，可根据环境要求选择5. 可根据需求进行拼装、组合，灵活性强
主要组成
1. 柜体：由壳体、电器元件（包括绝缘件）、各种机构、二次端子及连线等组成2. 断路器：用于电路的通断和保护3. 一次电器元件：如高压断路器、高压接触器、高压熔断器等4. 二次元器件：如继电器、电度表、电流表、电压表、功率表等定义
高低压开关柜是接高压或低压线缆的设备，用于电力系统的发电、输电、配电、电能转换和消耗中的通断、控制或保护。
分类
1. 低压抽出式开关柜2. 交流低压配电柜3. 金属铠装移开式开关柜4. 低压固定分隔式开关柜5. 高压电容器柜6. 高压开关柜
用途
1. 保障用电安全2. 适用于变电站、发电厂、厂矿企业等电力用户的配电系统3. 作为动力、照明及发配电设备的电能转换、分配与控制之用

开关柜的分类

开关柜的分类

开关柜的分类
1.低压开关柜：用于电压不超过1000V、电流不超过6300A的电路中，分类有配电柜、控制柜、补偿柜等。

2.中压开关柜：用于电压在3kV-40.5kV之间的电力系统中，分类有
负荷开关柜、断路器柜、隔离开关柜等。

3.高压开关柜：用于电压超过40.5kV的电力系统中，其分类依据结
构可以分为固定式和可拆卸式，依据电路性质可以分为输电开关柜、变电
开关柜等。

4.智能化开关柜：利用数字化技术和智能控制技术，实现开关柜的自
动控制、故障检测、数据传输等功能，目前已广泛应用于工业自动化、智
能建筑等领域。

低压开关柜介绍(课堂PPT)

低压开关柜介绍(课堂PPT)
25
安装尺寸
MNS组合式低压开关柜
26
结构特点
MNS组合式低压开关柜
1：柜架结构可分为装置小室、母线小室和电缆小室，其尺寸为（高×宽×深） 2200mm×400/600/800/1000/1200mm×600/800/1000mm。 空气断路器2000A以下的开关柜宽度可为400mm。
2：柜体骨架采用特殊的C型材，模数为25mm
GCK系列电动机控制中心，主要由一些组合式电动机控制
单元及其它功能单元组合而成。本系列产品适合于交 流400V、690V，频率为50Hz最大工作电流至3150A 的配电系统中，做为动力配电、电动机控制及照明灯 配电设备的电能转换、分配和控制之用。
型号说明
18
实物图
GCK低压抽出式开关柜
ACB柜
柜后
13
GCS低压抽出式开关柜
受电、联络柜
PC柜
MCC柜
抽屉单元
14
GCS低压抽出式开关柜
典型电路方案及柜内主要器件
上进线
下进线
双电源切换
主要元器件：空气断路器、电流互感器 Noark产品： 9A16、 9A32、9U系列
主要元器件：空气断路器、电流互感器 塑壳断路器
Noark产品：9A16、 9A32 9M1、9M2、9M3、9U系列
7
外型及安装尺寸 GGD交流低压配电柜
宽度（B）：600mm、800mm、1000mm、1200mm 深度（C）：600mm、800mm
8
GGD交流低压配电柜
典型电路方案及柜内主要电器
主要元器件：刀开关、空气断路器、电流互感器
Noark产品：9A16、9A32、9U系列
馈电
主要元器件：刀开关、交流接触器、电流互感器

低压开关柜培训课件ppt

低压开关柜培训课件ppt
提高动热稳定性能
后出线系统
前母线室用金属隔板隔离
后出线系统
后母线室用绝缘板隔离
后出线系统
主母线连接接口
600mm宽后电缆室 便于电缆接线
后出线系统
主母线连接
后出线系统
开关与主母线连接
主母线室有独立门板 独立的仪表室
后出线系统
空气短路器与顶部母 线的连接方式
后出线系统 F系列开关安装方式与标准 MNS相同
每一个柜安装一台F开关 开关柜的宽度与标准MNS相同
后出线系统
多功能板
只用半块多功能板，另一半空间用 于电缆后出线
分支母线L1,L2,L3, N
多功能板的材料为SMC (不饱和聚酯玻
纤增强模塑料)
后出线系统
垂直母线可并联加强排 额定电流可至2000A
短时耐受电流可至86kA
后出线系统 分支母线与主母 线连接
尺寸 高mm：2200 宽mm：400，600，800，1000,1200 深mm：800，1000
基本模数：25mm 柜框架：采用C型型材，均有安装模数孔（E=25mm） 三种尺寸抽屉：8E、16E、24E 隔室 水平母线室（在柜顶前部）
开关室 （在柜前部） 电缆室 （在柜后） 优势 价格 MCC柜宽小（600mm) 劣势 安装密度小（每面柜最多抽屉数：9个；最新的可装18个

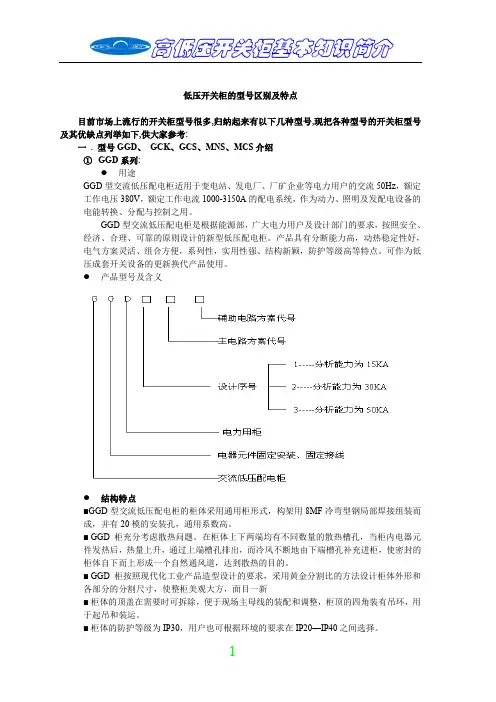

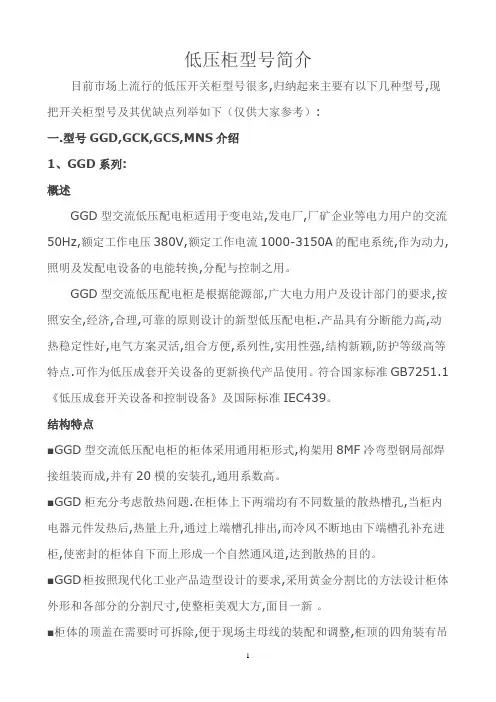

国产流行柜型：GGD
1991年由原能源部低压成套开关设备联合设计研制组（NLS）研 制，1992年通过能源部的鉴定
适用：发电厂、变电站、厂矿企业、建筑等 型号含义
G：交流低压配电柜 G：电器元件固定安装、固定接线 D：电力用柜 类型：固定（不分隔）式 额定电流：3150A
国产流行柜型：GGD
型式 4b：和功能单元连 接的端子不在同一隔室
