工程师经验之发光二极管常见问题集锦

发光二极管不亮，万用表点后恢复正常发光二极管（LED）是一种常见的光电器件，广泛应用于显示屏、照明等领域。

然而，在使用过程中，我们可能会遇到LED不亮的情况，这时就需要用到万用表进行检测和修复。

在本文中，将探讨LED不亮的可能原因以及使用万用表进行故障排除的方法。

一、LED不亮的可能原因LED不亮通常有以下几个可能的原因：1. 供电问题：LED的供电可能存在问题，如电源线路故障、电源逆接或短路等；2. LED本身故障：LED灯珠损坏、焊接接触不良等；3. 外部环境引起的故障：如潮湿、灰尘、氧化等导致连接不良或损坏；4. 控制电路问题：LED的控制电路存在问题，如控制器损坏、信号线路故障等。

二、使用万用表进行故障排除万用表是一种常用的电工仪器，可以用来测量电压、电流、电阻等。

在排除LED不亮的故障时，我们可以通过以下步骤使用万用表进行检测：1. 检查LED的供电线路是否正常。

可以先测量LED的电源供电线路是否有电压输出，若无电压输出，则可能是供电线路故障。

此时可以先将万用表调至交流电压档或直流电压档，依次测量LED灯珠的两端和电源的两端，观察是否有电压输出。

2. 若LED的供电线路正常，接下来可以检查LED本身的故障。

可以先测量LED的两端是否有电压输出，若无电压输出，则可能是LED本身故障。

此时可以将万用表调至电阻档，依次测量LED的两端，观察是否有电阻值。

3. 若LED本身没有故障，接下来可以检查外部环境引起的故障。

可以先检查LED的连接是否良好，如有氧化、灰尘等问题，此时可以使用万用表进行导通测试，找出连接不良的地方。

4. 如果以上步骤都没有找到问题，那么就可能是LED的控制电路存在问题。

可以使用万用表进行信号线路的测试，检查控制器是否正常。

通过以上步骤，我们可以使用万用表对LED不亮进行故障排除，找出故障的原因并进行修复。

在使用万用表进行故障排除时，需要注意安全问题，避免触电和其他意外事故的发生。

二极管的常见故障及检测方法二极管是一种最简单的电子器件，常用于电路中进行整流、保护和调制等功能。

然而，由于二极管是半导体器件，它也存在一些常见的故障。

本文将讨论二极管的常见故障，并介绍一些常用的检测方法。

一、常见的二极管故障及其原因1. 断路故障：二极管的两个端子之间出现完全断开的情况。

此故障通常是因为二极管内部导电路径受损，无法维持正常电流流动。

2. 短路故障：二极管的两个端子之间出现完全短路的情况。

此故障通常是因为导电路径被外部因素（例如电流过大或过压）破坏而形成短路。

3. 电流反向故障：二极管正常工作时，电流应该只能从正向流过。

如果电流反向流过二极管，就会导致故障。

4. 电容降低：二极管的电流特性主要受电容影响。

如果二极管的电容降低，可能会导致其负载特性发生变化甚至无法正确工作。

5. 漏电流增加：二极管的漏电流是指在禁止区中流过的微弱电流。

当漏电流增加时，二极管的性能可能会降低，导致故障。

6. 温度敏感度增加：二极管在高温环境下容易故障。

如果二极管在长时间高温下工作，温度敏感度可能会增加，导致其电特性发生变化。

二、常用的二极管故障检测方法1. 直流测量：利用万用表或示波器等工具，测量二极管的端子之间的电压。

正常工作的二极管在正向工作时会有明显的电压降，而在反向工作时电压几乎不会变化。

如果测量到的电压是零或接近零，则可能是断路故障；如果测量到的电压几乎不变，则可能是短路故障。

2. 反向电阻测试：通过测量二极管的反向电阻，可以判断二极管是否正常。

通常，正常工作的二极管的反向电阻应小于1兆欧姆。

如果测量到的反向电阻无穷大或接近无穷大，则可能是断路故障；如果测量到的反向电阻接近零，则可能是短路故障。

3. 温度测试：将二极管放在高温环境下工作一段时间（如几分钟），然后观察其性能是否发生变化。

如果温度敏感度增加，可以认为二极管存在问题。

4. 频率特性测试：利用示波器测量二极管的频率特性。

通过观察频率特性曲线，可以判断二极管的工作状态是否正常。

发光二极管不亮的原因发光二极管（LED）是一种能够将电能转化为光能的器件。

然而，有时候我们会遇到发光二极管不亮的情况。

引起发光二极管不亮的原因有很多，下面我将会详细介绍这些原因。

一、电路问题：1.供电不足：发光二极管需要适当的电压和电流才能正常发光。

如果供电电压不足，或者电流过小，则会导致发光二极管不亮。

可以通过检查电路供电情况、电源是否正常工作和电阻等元器件是否正确连接来解决这一问题。

2.电路接线错误：发光二极管的正极和负极需要正确接线才能正常发光。

如果接线错误，就会导致发光二极管不亮。

检查接线是否正确，确保正极连接到正极，负极连接到负极即可解决这个问题。

3.电路损坏：如果电路中的元件损坏或者连接松动，也会导致发光二极管不亮。

检查电路中的元件是否损坏或者松动，及时修复或更换损坏的元件。

二、发光二极管本身问题：1.发光二极管损坏：发光二极管内部的芯片损坏会导致其不发光。

这可能是由于静电击中、过流、过压等原因造成的。

如果发现发光二极管损坏，需要更换或修理。

2.发光二极管老化：发光二极管使用时间过长也会导致其不亮。

发光二极管的寿命限制可以根据其型号和使用时长来确定。

如果发现发光二极管老化，需要更换新的发光二极管。

三、其他问题：1.温度过高：发光二极管通常对温度敏感，过高的温度会影响其工作正常。

如果发光二极管所处环境温度过高，可能会导致其不亮。

通过增加散热器、降低环境温度等方法可以解决这个问题。

2.环境光线过强：发光二极管的亮度相对较小，如果周围环境光线过强，则可能无法观察到其发光。

可以在低光环境下测试发光二极管是否亮起。

3.光线方向问题：发光二极管通常是单方向发光的，需要根据其正反极正确安装。

如果安装错误，可能会导致发光二极管不亮或者光线方向不对。

检查发光二极管的安装方向是否正确，并进行调整。

综上所述，发光二极管不亮的原因可能是由于电路问题、发光二极管本身问题或其他问题所致。

通过检查电路供电情况、电路接线、元件损坏、发光二极管损坏或老化、温度、环境光线和光线方向等因素，我们可以找到并解决发光二极管不亮的问题。

二极管常见故障二极管是电子电路中最基本的元件，在各种电子产品中都有广泛的应用。

二极管在应用过程中会出现故障，而这些故障可能会影响产品的使用和功能。

因此，了解二极管常见故障对于掌握和使用电子产品非常重要。

1.流不平衡电流不平衡是二极管常见的故障之一。

电流不平衡的表现是，当一个二极管的两个极性的电流（正极和负极）消耗不均匀时，电子电路就会发生电流不平衡现象。

2.压不平衡电压不平衡是二极管常见故障之二。

它产生的原因是，当电子电路中连接的二极管的正负极的电压份额不同时，就会出现电压不平衡的现象。

3.度故障温度故障是二极管常见故障之三。

它的表现是，当电子电路中的二极管经过一段时间的使用，内部的温度会升高，而这会导致二极管的工作性能受到影响，从而导致故障的发生。

4.电故障漏电故障是二极管常见故障之四。

由于二极管在使用过程中容易潮湿，所以当电路中连接的二极管暴露在较高的湿度环境中时，它容易受到水分的侵蚀，而这会导致漏电现象的产生。

5.装损坏故障封装损坏故障是二极管常见故障之五。

它表现为封装在二极管中的元件受到损坏，使得二极管的工作效率受到影响。

6.载保护故障过载保护故障是二极管常见故障之六。

它的表现是，在电子电路中，二极管的额定电流超过允许值时，过载保护装置会被激活，从而导致电子电路的功能受到影响。

二极管的常见故障可以归纳为以上六类，用户可根据不同情况，采取正确的处理方法。

首先，用户要检查实际情况，确定是何种故障；其次，用户要根据所确定的二极管故障类型，采取正确的解决方法。

例如，当电子电路中的二极管出现电流不平衡的故障时，用户可以对电路中的连接头进行检查，确保连接是正确的；另外，用户还可以检查电路中的电容是否破损，如果有损坏，要及时更换。

另外，用户在使用二极管时，还要检查它们的封装是否紧贴，确保它们的层数没有损坏；同时，还要检查电路中的温度控制装置是否失效，防止二极管因过热而发生故障。

要总结，了解二极管常见故障对于掌握和使用电子产品来说非常重要，用户应根据实际情况，确定问题的类型，采取正确的解决方法。

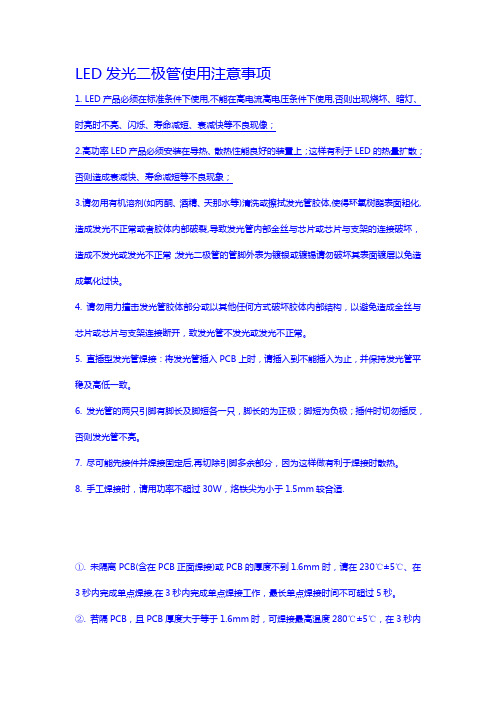

LED发光二极管使用注意事项1. LED产品必须在标准条件下使用,不能在高电流高电压条件下使用,否则出现烧坏、暗灯、时亮时不亮、闪烁、寿命减短、衰减快等不良现像；2.高功率LED产品必须安装在导热、散热性能良好的装置上；这样有利于LED的热量扩散；否则造成衰减快、寿命减短等不良现象；3.请勿用有机溶剂(如丙酮、酒精、天那水等)清洗或擦拭发光管胶体,使得环氧树酯表面粗化,造成发光不正常或者胶体内部破裂,导致发光管内部金丝与芯片或芯片与支架的连接破坏，造成不发光或发光不正常；发光二极管的管脚外表为镀银或镀锡请勿破坏其表面镀层以免造成氧化过快。

4. 请勿用力撞击发光管胶体部分或以其他任何方式破坏胶体内部结构，以避免造成金丝与芯片或芯片与支架连接断开，致发光管不发光或发光不正常。

5. 直插型发光管焊接：将发光管插入PCB上时，请插入到不能插入为止，并保持发光管平稳及高低一致。

6. 发光管的两只引脚有脚长及脚短各一只，脚长的为正极；脚短为负极；插件时切勿插反，否则发光管不亮。

7. 尽可能先接件并焊接固定后,再切除引脚多余部分，因为这样做有利于焊接时散热。

8. 手工焊接时，请用功率不超过30W，烙铁尖为小于1.5mm较合适.①. 未隔离PCB(含在PCB正面焊接)或PCB的厚度不到1.6mm时，请在230℃±5℃、在3秒内完成单点焊接,在3秒内完成单点焊接工作，最长单点焊接时间不可超过5秒。

②. 若隔PCB，且PCB厚度大于等于1.6mm时，可焊接最高温度280℃±5℃，在3秒内完成单焊接工作，最长单点焊接时间不超过5秒，最好使用260℃±5℃，3秒内完成单点焊接工作。

③. 若焊接点离发光管胶体底部的距离不到2mm时，最好参照①的条件焊接。

④. 焊接时应避免虚焊、假焊等情形发生，以免日后LED不亮或发光不正常。

9. 在LED通电情况下，请勿焊接，避免造成对LED结构的损伤（即请勿带电作业）。

LED电源维修引言LED（发光二极管）灯具在现代照明中被广泛应用，其低能耗、高效亮度和长寿命等优点使其成为许多人首选的照明方案。

然而，就像其他电子设备一样，LED灯具中的电源也可能出现故障。

本文将介绍一些常见的LED电源故障和维修方法，帮助用户解决LED电源问题。

常见故障和解决方法1. 电源无反应或闪烁可能原因： - 电源开关未打开或无法正常工作 - 电源插头未插好或松动 - 电源供电不稳定解决方法： 1. 确保电源开关已打开，并检查开关是否工作正常。

如果开关损坏，建议更换新的开关。

2. 检查电源插头是否插好，并确保插头与插座之间的连接牢固。

如果插头松动，重新插好插头。

3. 如果电源供电不稳定，使用一个稳定的电源插座或使用稳定的电源适配器。

2. 电源过热可能原因： - 电源内部散热不良 - 环境温度过高解决方法： 1. 检查电源内部是否存在灰尘或杂物，如果有，使用吹风机将其清除。

2. 确保电源周围有足够的空间以促进散热。

3. 如果环境温度较高，可考虑使用风扇或其他散热设备来降低电源的工作温度。

3. LED灯光暗淡或闪烁可能原因： - LED灯珠损坏 - 电源输出电流不稳定解决方法： 1. 检查LED灯珠是否损坏，如果有灯珠损坏，建议更换新的LED灯珠。

2. 检查电源输出电流是否稳定，如果不稳定，可更换电源或使用稳定的电源适配器。

维护和预防措施为了保持LED电源的良好工作状态并延长其使用寿命，以下是一些维护和预防措施：1.定期清洁电源：定期检查并清洁电源内部和外部的灰尘和杂物，以确保良好的散热效果。

2.避免过度使用：LED灯具虽然寿命较长，但过度使用也可能导致电源故障。

避免长时间、连续使用LED灯具，尽量给LED灯具提供充分的休息时间。

3.注意供电稳定性：为了保证LED灯具的正常运行，应注意供电的稳定性，尽量避免频繁的电源开关或电压的波动。

4.学习维修基础知识：LED电源的故障可能需要一些基础的电气知识才能修复，建议用户学习一些关于电路和电源维修的基础知识。

发光二极管的测试技巧与常见问题解答发光二极管（Light Emitting Diode，LED）作为一种新型的半导体光源，广泛应用于照明、电子显示、通信等领域。

然而，LED的测试和故障排除一直是工程师们头疼的问题。

本文将介绍一些测试技巧和常见问题的解答，帮助读者更好地了解和应用LED。

测试技巧1. 测试工具：在测试过程中，我们需要使用一些常见的测试工具，如万用表、示波器和校准器。

其中万用表用于测量LED的电流和电压，示波器可以观察到LED的工作状态和波形，校准器则可以校准LED的亮度和颜色。

2. 正确接线：在测试LED时，正确的接线非常重要。

一般来说，LED的长脚代表阳极（Anode），短脚代表阴极（Cathode）。

在连接LED时，将阳极连接到正极，阴极连接到负极，否则LED将无法正常工作。

3. 限流电阻：为保护LED不受过高电流的损坏，我们通常需要加入限流电阻。

计算限流电阻的公式为R = (V电源 - VLED) / I。

其中，V电源表示电源电压，VLED表示LED的工作电压，I表示所需驱动电流。

根据计算结果，选择合适的电阻值进行连接，确保LED能够正常工作。

4. 静态测试和动态测试：静态测试是指直接测量LED的电流、电压和亮度等参数。

动态测试则是通过改变电流或电压来观察LED的发光变化，并绘制电流-亮度曲线图。

这两种测试方法都有助于我们了解LED的性能和特性。

常见问题解答1. LED发光异常：如果LED无法正常发光或发光异常，首先要检查是否存在接线错误或电路故障。

确保LED的阳极和阴极正确连接，排除电路中的故障点。

另外，LED发光的亮度与工作电流密切相关，如果电流过小，可能导致发光昏暗；如果电流过大，可能导致LED发光过亮，甚至烧毁。

2. LED颜色变化：LED的颜色与其材料和工作电流有关。

如果LED的颜色与预期不符，可能是选择了错误的材料或工作电流不匹配。

此时，需要更换合适的LED型号，或调整电流来匹配所需的颜色。

1.LED是什么?答ED是英文Light Emitting Diode,即发光二极管,是一种半导体固体发光器件，它是利用固体半导体芯片作为发光材料,当两端加上正向电压,半导体中的载流子发生复合引起光子发射而产生光.LED可以直接发出红、黄、蓝、绿、青、橙、紫、白色的光.第一个商用二极管产生于1960年.它的基本结构是一块电致发光的半导体材料,置于一个有引线的架子上,然后四周用环氧树脂密封,起到保护部芯线的作用,所以LED的抗震性能好.2.LED为什么是第四代光源(绿色照明)?答:按电光源的发光机理分类:第一代光源:电阻发光如白炽灯.第二代光源:电弧和气体发光如钠灯.第三代光源:荧光粉发光如荧光灯.第四代光源:固态芯片发光如LED.3.LED的发光机理和工作原理有哪些?答:发光二极管是由Ⅲ-Ⅳ族化合物，如GaAs（砷化镓）、GaP（磷化镓）、GaAsP（磷砷化镓）等半导体制成的，其核心是PN结.因此它具有一般P-N结的I-N特性，即正向导通，反向截止、击穿特性.此外,在一定条件下,它还具有发光特性.在正向电压下,电子由N区注入P区，空穴由P区注入N区。

进入对方区域的少数载出的光既不是单色光,也不是宽带光,而是结余二者之间.2.LED光源似点光源又非点光源.3.LED发出光的颜色随空间方向不同而不同.4.恒流操作下的LED的结温强烈影响着正向电压VF.5.LED有哪几种构成方式?答ED 因其颜色不同,而其化学成份不同:如红色：铝-铟-镓-磷化物绿色和蓝色: 铟-镓-氮化物白色和其它色都是用RGB三基色按适当的比例混合而成的.LED 的制造过程类似于半导体,但加工的精度不如半导体,目前成本仍然较高。

6.各种颜色的发光波长是多少?答:目前国常用几种颜色的超高亮LED的光谱波长分布为460～636nm,波长由短到长依次呈现为蓝色、绿色、黄绿色、**、黄橙色、红色.常见几种颜色LED的典型峰值波长是:蓝色——470nm,蓝绿色——505nm,绿色——525nm,**——590nm,橙色——615nm,红色——625nm.7.LED有哪几种封装方式?答:封装方式: 1、引脚式（Lamp）LED封装, 2、表面组装（贴片）式（SMT－LED）封装, 3、板上芯片直装式（COB）LED封装, 4、系统封装式（SiP）LED封装5. 晶片键合和芯片键合.8.LED有哪几种分类方**答:1．按发光管发光颜色分按发光管发光颜色分,可分成红色、橙色、绿色（又细分黄绿、标准绿和纯绿）、蓝光等.另外,有的发光二极管中包含二种或三种颜色的芯片.根据发光二极管出光处掺或不掺散射剂、有色还是无色,上述各种颜色的发光二极管还可分成有色透明、无色透明、有色散射和无色散射四种类型。

二极管的常见故障及检测方法
二极管故障常见有几类：
1、开路故障：二极管出现开路故障时，经过测试发现仪表指示器
上没有显示出电压。

此时可采用元件替换法进行检修，如果换上新的
二极管电路可以正常工作，那么就是二极管开路故障。

2、短路故障：当二极管出现短路故障时，所测得的电压大小会剧
烈波动，或者电压不能保持在一定的范围内，此时需要使用负载法来
进行检测，如果经加负载后，电压变化很大则说明存在短路故障。

3、漏电故障：二极管出现漏电故障时，仪表指示器上所测得的电
压不是标准值，可能会出现过高或者低的情况，此时可采用绝缘阻抗
法来进行检测，若测量出的数值与正常值相比存在明显的变化，则说
明存在漏电故障。

4、反向漏电故障：在二极管反向漏电故障下，经测量发现，电压
的数值大于正常的值，而且还呈增加变化的趋势，此时可用二极管的
波形观察法来进行检测，如果示波器观察到电压出现了急剧的波动，
那么说明存在反向漏电故障。

通常来说，为了确定二极管的故障原因，必须对电路实施下列检
测方法：替换法、负载法、绝缘阻抗法和波形观察法。

其中替换法是
最快速、最简单的检测方法，但它也可能会将损坏的元件替换成新的，从而导致故障无法确定原因。

负载法可以帮助我们快速判断二极管的
短路状态，但不可避免地会增加系统的负载，从而影响系统的工作。

绝缘阻抗法也是一种实用的检测方法，但它需要一个专业的测试电子
仪器，耗时又耗力。

最后，波形观察法适用于检测二极管反向漏电等
特殊故障，但是它也需要一台专业测试仪器，并且操作起来比较繁琐。
