交换机的基本配置和跨交换机划分VLAN

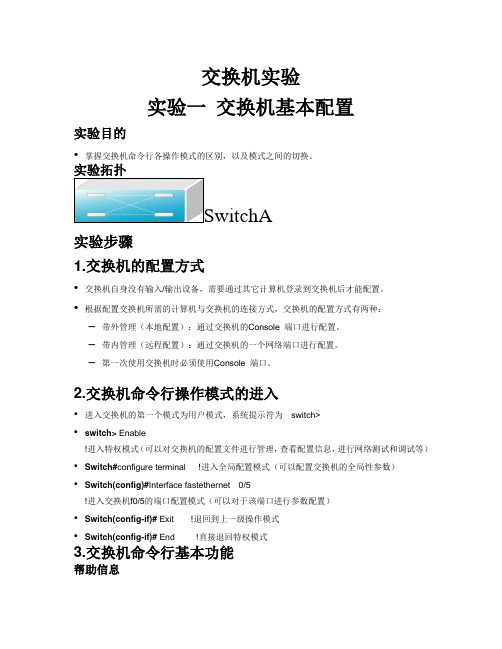

交换机实验实验一交换机基本配置实验目的•掌握交换机命令行各操作模式的区别，以及模式之间的切换。

SwitchA实验步骤1.交换机的配置方式•交换机自身没有输入/输出设备，需要通过其它计算机登录到交换机后才能配置。

•根据配置交换机所需的计算机与交换机的连接方式，交换机的配置方式有两种：–带外管理（本地配置）：通过交换机的Console 端口进行配置。

–带内管理（远程配置）：通过交换机的一个网络端口进行配置。

–第一次使用交换机时必须使用Console 端口。

2.交换机命令行操作模式的进入•进入交换机的第一个模式为用户模式，系统提示符为switch>•switch> Enable!进入特权模式（可以对交换机的配置文件进行管理，查看配置信息，进行网络测试和调试等）•Switch#configure terminal !进入全局配置模式（可以配置交换机的全局性参数）•Switch(config)#Interface fastethernet 0/5!进入交换机f0/5的端口配置模式（可以对于该端口进行参数配置）•Switch(config-if)# Exit !退回到上一级操作模式•Switch(config-if)# End !直接退回特权模式3.交换机命令行基本功能帮助信息•switch>？！显示当前模式下所有可执行的命令•switch#co ？！显示当前模式下所有co开头的命令•switch#copy ？！显示copy命令后可执行的参数命令的简写•Switch#conf term ！交换机命令行支持命令的简写，该命令代表configure terminal实验二交换机的全局配置实验目的•掌握交换机的全局的基本配置。

实验拓扑SwitchA实验步骤1.交换机设备名称的配置•switch> enable•switch# configure terminal !进入全局配置模式•switch(config)# hostname 105_switch !配置交换机的设备名称为105_switch !设置系统名称，名称必须由可打印字符组成，长度不能超过255个字节。

一、创建vlan和划分vlan1、创建vlan的操作命令如下所示。

Switch(config)#vlan 10//创建vlan10，并进入vlan配置模式，no vlan 10 为删除vlan10.Switch(config-vlan)#name aaa//为vlan指定名称为aaa2、将交换机端口成员添加到对应的vlan操作命令如下所示。

Switch(config)#interface range fastethernet0/1-5//从全局配置模式进入到端口范围配置模式。

Switch(config-if-range)#switchport access vlan 10//设置交换机端口fastethernet0/1、0/2、0/3、0/4、0/5允许访问vlan10，即1-5号端口添加到vlan10中，no swithport access vlan10 可以从vlan10 删除端口成员。

Switch(config-if-range)#exitSwitch(config)#endSwitch#show vlan//通过以上配置以后，可以使用show vlan命令来验证vlan 配置情况。

二、跨交换机vlan配置trunk1、交换机A配置trunk如下SwitchA(config)#interface fastethernet 0/24SwitchA(config-if)#switchport mode trunk//设置交换机A的端口fastethernet 0/24为trunk模式。

工作在trunk模式下的端口称为trunk 端口，trunk端口可以通过多个vlan的流量，通过trunk端口之间的互连，可以实现不同交换机上相同vlan的互通。

SwitchA(config-if)#switchport trunk allowed vlan 10,20//设置trunk端口允许通过的vlan。

交换机的基本配置方法交换机是一种常用的网络设备，用于连接局域网中的计算机和其他设备。

交换机的基本配置是网络管理员必须掌握的技能，下面将就交换机的基本配置方法作简单介绍。

1. 连接交换机连接好电源、网线和天线或光纤之后，将电源开关打开，等到交换机指示灯正常亮起来后，交换机连接就完成了。

2. 进入交换机管理系统通过网线或串口连接交换机，使用Web管理、Telnet登陆等方式进入交换机管理系统。

3. 创建VLAN创建VLAN是为了将一个物理LAN划分成不同的逻辑LAN，以实现不同用户或应用间数据的隔离。

可以使用以下步骤创建VLAN： - 进入交换机管理系统。

- 找到VLAN的设置选项。

- 选择创建新的VLAN。

- 设定VLAN的ID（VLAN的编号），名称等信息。

- 将相应的端口加入VLAN。

4. 配置IP地址配置IP地址是为了使交换机可以通过网络被管理。

可以使用以下步骤配置IP地址：- 进入交换机管理系统。

- 找到IP地址的设置选项。

- 输入交换机的IP地址、子网掩码和网关等信息。

5. 配置端口配置端口是为了使交换机能够正确地传送数据包，可以使用以下步骤配置端口：- 进入交换机管理系统。

- 找到端口的设置选项。

- 配置端口的速度、双工模式、安全性等信息。

6. 配置QoSQos(Quality of Service)是为了实现网络流量的优化和控制，可以使用以下步骤配置QoS：- 进入交换机管理系统。

- 找到QoS的设置选项。

- 配置QoS的规则，限制和优先级等信息。

7. 配置STPSTP(Spanning Tree Protocol)是为了避免桥环，确保网络的可靠性，可以使用以下步骤配置STP：- 进入交换机管理系统。

- 找到STP的设置选项。

- 配置STP的类型，距离，优先级等信息。

总之，以上是交换机的基本配置方法的简单介绍，网络管理员们可以根据实际需要进行针对性学习和实践，提升自己的技能水平。

华为交换机基本配置命令华为交换机基本配置命令一、单交换机VLAN划分命令命令解释system 进入系统视图system-view 进入系统视图quit 退到系统视图undo vlan 20 删除vlan 20sysname 交换机命名disp vlan 显示vlanvlan 20 创建vlan(也可进入vlan 20)port e1/0/1 to e1/0/5 把端口1-5放入VLAN 20 中disp vlan 20 显示vlan里的端口20int e1/0/24 进入端口24port access vlan 20 把当前端口放入vlan 20 undo port e1/0/10 表示删除当前VLAN端口10 disp curr 显示当前配置二、配置交换机支持TELNETsystem 进入系统视图sysname 交换机命名int vlan 1 进入VLAN 1ip address 192.168.3.100 255.255.255.0 配置IP地址user-int vty 0 4 进入虚拟终端authentication-mode password (aut password) 设置口令模式set authentication password simple 222 (set aut pass sim 222) 设置口令user privilege level 3(use priv lev 3) 配置用户级别disp current-configuration （disp cur) 查看当前配置disp ip int 查看交换机VLAN IP配置删除配置必须退到用户模式reset saved-configuration(reset saved) 删除配置reboot 重启交换机三、跨交换机VLAN的通讯在sw1上：vlan 10 建立VLAN 10int e1/0/5 进入端口5port access vlan 10 把端口5加入vlan 10vlan 20 建立VLAN 20int e1/0/15 进入端口15port access vlan 20 把端口15加入VLAN 20int e1/0/24 进入端口24port link-type trunk 把24端口设为TRUNK端口port trunk permit vlan all 同上在SW2上:vlan 10 建立VLAN 10int e1/0/20 进入端口20port access vlan 10 把端口20放入VLAN 10int e1/0/24 进入端口24port link-type trunk 把24端口设为TRUNK端口port trunk permit vlan all (port trunk permit vlan 10 只能为vlan 10使用)24端口为所有VLAN 使用disp int e1/0/24 查看端口24是否为TRUNKundo port trunk permit vlan all 删除该句四、路由的配置命令system 进入系统模式sysname 命名int e1/0 进入端口ip address 192.168.3.100 255.255.255.0 设置IPundo shutdown 打开端口disp ip int e1/0 查看IP接口情况disp ip int brief 查看IP接口情况user-int vty 0 4 进入口令模式authentication-mode password(auth pass) 进入口令模式set authentication password simple 222 37 设置口令user privilege level 3 进入3级特权save 保存配置reset saved-configuration 删除配置（用户模式下运行）undo shutdown 配置远程登陆密码int e1/4ip route 192.168.3.0(目标网段）255.255.255.0 192.168.12.1（下一跳：下一路由器的接口）静态路由ip route 0.0.0.0 0.0.0.0 192.168.12.1 默认路由disp ip rout 显示路由列表华3C AR-18E1/0（lan1-lan4)E2/0(wan0)E3/0(WAN1)路由器连接使用直通线。

跨交换机划分vlan实验报告篇一：交换机与VLAN的配置实验报告交换机与VLAN的配置实验报告一、实验目的1. 了解VLAN的作用及其分类。

2. 了解VLAN数据帧的格式。

3. 理解三层交换的原理。

(选作)4. 理解生成树协议STP的作用。

5. 掌握划分VLAN的方法。

6. 跨交换机的VLAN配置方法。

（选作）二、实验内容(1)验证并观察广播风暴，并通过STP解决。

(2)划分VLAN并实现不同VLAN之间的互通。

三、实验原理（1）VLAN原理虚拟LAN(Virtual Local Area Networks，VLAN）是一个在物理网络上根据用途，工作组、应用等来逻辑划分的局域网络，是一个广播域，与用户的物理位置没有关系。

VLAN 中的网络用户是通过LAN交换机来通信的。

同一个VLAN中的所有成员共同拥有一个VLAN ID，组成一个虚拟局域网络；同一个VLAN中的成员均能收到同一个VLAN中的其他成员发来的广播包，但收不到其他VLAN中成员发来的广播包；不同VLAN成员之间不可直接通信，需要通过路由支持才能通信，而同一VLAN中的成员通过VLAN交换机可以直接通信，不需路由支持。

（2）VLAN间通信①MAC地址静态登记方式②帧标签方式③虚连接方式④路由方式（3）VLAN交换机的互联接入链路；中继链路；混合链路四、实验环境Quidway S3928 一台，Quidway S2403一台，计算机4台，Cosole线4条，标准网线6根五、实验步骤1、按照上图连接设备，为交换机划分VLAN。

命令为：sysSystem View: return to User View with Ctrl+Z.[Quidway]sysname S1[S1]vlan 2[S1-vlan2]port e 0/1 to e 0/5[S1-vlan2]vlan 3[S1-vlan3]port e 0/3 to e 0/7[S1-vlan3]q2、设置各台pc机的ip地址，分别为:Pca:192.168.10.9 pcb:192.168.10.1 pcc:192.168.10.3 pcd:192.168.10.43、验证同一VLAN中的两台计算机能否通信，不同计算机之间的计算机能否通信，并将结果记录在表3-1中。

交换机的配置使用及VLAN的划分交换机是工作在TCP/IP协议栈第2层的设备，根据局域网的目的地址对数据帧进行过滤和转发。

交换机使用简单，易于配置，但是对于广播风暴现象不给出保护措施。

如果网络产生广播风暴，交换机会对这些数据帧进行转发，这样会导致整个网络的崩溃。

随着网络规模的不断扩大，设备逐渐增多，必须使用更多的路由器将不同的用户划分到各自不同的广播域中。

采用VLAN技术可以有效地抑制交换机中及网络中广播风暴的产生。

VLAN（Virtual Local Area Network）又称虚拟局域网，是指在交换局域网的基础上，采用网络管理软件构建的可跨越不同网段、不同网络的端到端的逻辑网络。

一个VLAN组成一个逻辑子网，即一个逻辑广播域，它可以覆盖多个网络设备，允许处于不同地理位置的网络用户加入到一个逻辑子网中。

可以将交换机的某个端口划分到某个VLAN中，从而有效地隔离了广播风暴在各个端口的蔓延。

VLAN是建立在物理网络基础上的一种逻辑子网，因此建立VLAN需要相应的支持VLAN 技术的网络设备。

当网络中的不同VLAN间进行相互通信时，需要路由的支持。

从技术角度讲，VLAN的划分可依据不同原则，一般有以下三种划分方法：• 基于端口的VLAN划分这种划分是把一个或多个交换机上的几个端口划分一个逻辑组，这是最简单、最有效的划分方法。

该方法只需网络管理员对网络设备的交换端口进行重新分配即可，不用考虑该端口所连接的设备。

• 基于MAC地址的VLAN划分MAC地址是网卡的标识符，是设备的物理地址，每一块网卡的MAC地址都是惟一的，并且被固化在网卡上。

网络管理员可按MAC地址把一些设备划分为一个逻辑子网。

• 基于路由的VLAN划分路由协议工作在网络层，相应的工作设备有路由器和三层交换机。

基于路由VLAN划分允许一个VLAN跨越多个交换机或者一个端口位于多个VLAN中。

下面，首先介绍两种类型的交换机的使用方法，然后，介绍配置VLAN的方法。

【关键字】实验跨交换机划分vlan实验报告篇一：交换机与VLAN的配置实验报告交换机与VLAN的配置实验报告一、实验目的1. 了解VLAN的作用及其分类。

2. 了解VLAN数据帧的格式。

3. 理解三层交换的原理。

(选作)4. 理解生成树协议STP的作用。

5. 掌握划分VLAN的方法。

6. 跨交换机的VLAN配置方法。

（选作）二、实验内容(1)验证并观察广播风暴，并通过STP解决。

(2)划分VLAN并实现不同VLAN之间的互通。

三、实验原理（1）VLAN原理虚拟LAN(Virtual Local Area Networks，VLAN）是一个在物理网络上根据用途，工作组、应用等来逻辑划分的局域网络，是一个广播域，与用户的物理位置没有关系。

VLAN中的网络用户是通过LAN交换机来通信的。

同一个VLAN中的所有成员共同拥有一个VLAN ID，组成一个虚拟局域网络；同一个VLAN中的成员均能收到同一个VLAN中的其他成员发来的广播包，但收不到其他VLAN中成员发来的广播包；不同VLAN成员之间不可直接通信，需要通过路由支持才能通信，而同一VLAN中的成员通过VLAN交换机可以直接通信，不需路由支持。

（2）VLAN间通信①MAC地址静态登记方式②帧标签方式③虚连接方式④路由方式（3）VLAN交换机的互联接入链路；中继链路；混合链路四、实验环境Quidway S3928 一台，Quidway S2403一台，计算机4台，Cosole线4条，标准网线6根五、实验步骤1、按照上图连接设备，为交换机划分VLAN。

命令为：sysSystem View: return to User View with Ctrl+Z.[Quidway]sysname S1[S1]vlan 2[S1-vlan2]port e 0/1 to e 0/5[S1-vlan2]vlan 3[S1-vlan3]port e 0/3 to e 0/7[S1-vlan3]q2、设置各台pc机的ip地址，分别为:Pca: pcb: pcc: pcd:3、验证同一VLAN中的两台计算机能否通信，不同计算机之间的计算机能否通信，并将结果记录在表3-1中。

实验三：交换机基本配置和VLAN配置
⏹实验目的
1、掌握交换机和vlan的工作原理
2、学习配置交换机基本配置命令和步骤
3、学习配置vlan命令和步骤
⏹实验要求
1、拓扑与地址规划；
2、交换机基本配置和vlan配置
3、验证配置并给出配置清单
⏹实验拓扑（可选）
⏹实验设备（环境、软件）
交换机1台，直通线2条，Pc机2台。

⏹实验设计到的基本概念和理论
给出交换机地址学习/端口转发等基本概念，vlan基本概念、原理、工作步骤。

⏹实验过程和主要步骤
1、单个交换机的基本配置清单，如主要以交换机命名、密码设置、口令恢复、端
口认证、VTY和Console等配置为主。

2、vlan基本配置清单
S0:
S1:
3、验证交换机上相同vlan的通信情况
心得体会
考虑一下问题：
给出同一交换机上相同vlan通信方案；
尝试给出相同交换机上不同vlan间通信方案；
尝试给出不同交换机上相同vlan通信方案；
尝试给出不同交换机上不同vlan间通信方案。

通过本次实验我学会了交换机的基本配置如：交换机命名、密码设置、口令恢复、端口认证、VTY，还有vlan的划分还有把vlan绑定到接口的命令。

实验中没有遇到太多的问题。

实验二跨交换机实现VLAN利用三层交换机实现VLAN间路由VLANs（虚拟局域网）是一种在物理网络上划分逻辑网络的技术，能够将一个大型的局域网划分为多个较小的逻辑网络。

在本实验中，我们将探讨如何利用三层交换机实现VLAN之间的路由。

第一步：配置实验环境首先，我们需要搭建一个包含两个交换机的实验环境。

使用两台交换机，分别为交换机A和交换机B。

将两台交换机连接起来，可以使用一根网线连接两台交换机的一个端口。

第二步：创建VLAN在交换机A上创建两个VLAN，分别为VLAN10和VLAN20。

在交换机B上同样创建两个VLAN，也为VLAN10和VLAN20。

在每个交换机上配置VLAN的名称和VLAN号码。

第三步：配置端口和VLAN间的关联在交换机 A 上，将连接交换机 B 的端口设置为 trunk 端口。

然后，在交换机 A 上将 VLAN 10 和 VLAN 20 都关联到 trunk 端口。

同样，在交换机 B 上将 VLAN 10 和 VLAN 20 都关联到 trunk 端口。

第四步：配置三层交换机在交换机A上，将其中一个接口设置为三层交换机的端口，并将此端口分配给VLAN10。

同样，在交换机B上也将一个接口设置为三层交换机的端口，并将此端口分配给VLAN20。

第五步：配置路由在交换机A上，配置路由，将VLAN10和VLAN20进行路由。

在交换机B上也需要进行同样的配置。

第六步：测试现在可以测试VLAN之间的路由是否成功。

连接两台主机至交换机A 的接口和交换机B的接口，确保每台主机都在不同的VLAN中。

在主机A上，配置IP地址为VLAN10子网的IP地址，如192.168.10.2、在主机B上，配置IP地址为VLAN20子网的IP地址，如192.168.20.2然后尝试从主机 A ping 主机 B，如果能够成功得到回应，则表示VLAN 之间的路由成功实现。

总结：在本实验中，我们使用两个交换机和一个三层交换机搭建了一个VLAN间路由的环境。
