实验二-交换机的端口配置及VLAN划分

实验二虚拟局域网VLAN实验1 交换机端口隔离【实验名称】交换机端口隔离【实验目的】理解Port Vlan的配置。

【背景描述】假设此交换机是宽带小区城域网中的一台楼道交换机,住户PC1连接在交换机的0/5口；住户PC2连接在交换机的0/15口。

现要实现各家各户的端口隔离。

【实现功能】通过PORT VLAN实现本交换机端口隔离。

（通过虚拟局域网技术可以隔离网络风暴，提高网络的性能，降低无用的网络开销，并能提高网络的安全性,保密性。

）【实现拓扑】PC1 PC2F0/5 F0/15Vlan10 Vlan20【实验设备】S2126G或S3760交换机 (1台)【实验步骤】步骤1.在未划VLAN前两台PC机可以互相PING通接线，先选定两台PC机和一台交换机，看清两台PC机的二号网线所对应标签，在实验机柜下端配线架上找到同样标签的接口，用双绞线分别将其与交换机的5号和15号端口接上。

然后设置两台PC机二号网卡的IP地址，它们需设在一个网段内，譬如分别设置为10.0.0.1 255.0.0.0，和10.0.0.2 255.0.0.0。

然后测试两台PC机间可互相访问到。

在PC1上输入C:\>ping 10.0.0.2接着再操作交换机：Switch>enable 14Password: adminswitch#configure terminal !进入交换机全局配置模式switch(config)#vlan 10 ！创建VLAN10switch(config-vlan)#name test10 ！将其命名为test10switch(config-vlan)#exit !退出VLAN 10switch(config)#vlan 20 ！创建VLAN 20switch(config-vlan)#name test20 ！将其命名为test 20switch(config-vlan)#end验证测试switch#show vlan!观察所创建的VLAN步骤2.将接口分配到VLANswitch#configure terminalswitch(config)#interface fastethernet 0/5 ！进入fastethernet0/5的接口配置模式。

实验二交换实验_VLAN及链路冗余一、实验名称本次实验的实验名称为：交换实验，主要分为以下几个小实验：（1）同一交换机VLAN的划分，也称为交换机端口的隔离；（2）不同交换机上VLAN的划分（3）三层交换机使不同VLAN互通（4）端口聚合提供冗余链路二、实验目的1.同一交换机VLAN的划分在实现同一交换机VLAN的划分实验中，我们主要的目的是理解Port Vlan 的配置，动手实现在同一个交换机上划分VLAN。

2.不同交换机上VLAN的划分在实现不同交换机上VLAN的划分实验中，我们主要的目的是理解跨交换机之间VLAN的特点，可以动手实现在不同的交换机上划分VLAN。

3.三层交换机使不同VLAN互通在利用三层交换机实现不同VLAN互通的实验中，我们主要的目标是使用三层交换机实现不同VLAN间互相通信。

4.端口聚合提供冗余链路在实现交换机的端口聚合以提供冗余链路的实验过程中，我们的主要目标是理解链路聚合的配置及原理，动手实现交换机端口的聚合。

三、实验设备在本次实验的过程中，主要要求的实验设备有交换机2台：三层S3550-1，二层S2126G-1；PC机4台：PC1，PC2，PC5和PC6以及若干条直连线和交叉线。

四、实验拓扑图1.同一交换机VLAN的划分该实验主要使用了二层交换机S2126G-1和两台PC机PC5、PC6，IP地址设置、连接端口号的设置如下图（1）所示：图（1）2.不同交换机上VLAN的划分该实验主要使用了二层交换机S2126G-1、三层交换机S3550-1以及四台PC机PC1、PC2、PC5、PC6，IP地址设置、连接端口号的设置如下图（2）所示：图（2）3.三层交换机使不同VLAN互通该实验主要使用了二层交换机S2126G-1、三层交换机S3550-1以及四台PC机PC1、PC2、PC5、PC6，IP地址设置、连接端口号的设置如下图（3）所示：图（3）4.端口聚合提供冗余链路该实验主要使用了二层交换机S2126G-1、三层交换机S3550-1以及四台PC机PC1、PC2、PC5、PC6，IP地址设置、连接端口号的设置如下图（4）所示：图（4）五、实验内容（步骤）1.同一交换机VLAN的划分（1）按照实验拓扑图进行网络的连接和配置。

实验二、交换机端口隔离一、实验目的：理解Port Vlan的原理以及配置，掌握交换机端口隔离划分虚拟局域网。

二、实验拓扑图：交换机端口隔离实验1、实验拓扑及说明2、实验步骤：（1）按照实验拓扑图完成各设备的互联，进行各PC机及服务器的IP设置，确保各主机可以通讯。

（2）创建Vlan，隔离端口，实现分属不同VLAN内的同网段PC机的访问需求。

其相关配置如下：创建VLAN：sysname Huaweiundo info-center enablevlan batch 10 20 30 100cluster enablentdp enablendp enabledrop illegal-mac alarmdiffserv domain defaultdrop-profile defaultaaaauthentication-scheme defaultauthorization-scheme defaultaccounting-scheme defaultdomain defaultdomain default_adminlocal-user admin password simple adminlocal-user admin service-type http交换机Hybird端口配置：interface Vlanif1interface MEth0/0/1interface Ethernet0/0/1port hybrid pvid vlan 10port hybrid untagged vlan 10 20 30 100interface Ethernet0/0/2port hybrid pvid vlan 20port hybrid untagged vlan 10 20 100interface Ethernet0/0/3port hybrid pvid vlan 30port hybrid untagged vlan 10 30 100interface GigabitEthernet0/0/1port hybrid pvid vlan 100port hybrid untagged vlan 10 20 30 100interface GigabitEthernet0/0/2interface NULL0user-interface con 0user-interface vty 0 4return（3）查看已配置的VLAN信息：display Port Vlandisplay Port Vlan （4）通过Ping命令验证测试各主机是否按要求访问，并记录结果实验测试及结果：（1）实验数据：PC1、PC2、PC3、Server分属于Vlan10、20、30、100；IP地址：PC1:10.1.1.1 PC2:10.1.1.2PC3:10.1.1.3 Server:10.1.1.254（2）划分VLAN前各主机都是可以Ping通的（3）查看VLAN信息结果：（4）连通性测试：PC1 Ping PC2、PC3、Server可以通，如下图：同样，PC2、PC3与Server可以互相通信。

华为交换机vlan划分方法华为交换机是一种网络设备，用于实现局域网内的数据交换和流量控制。

在网络管理中，VLAN是一种常用的技术，可以将一个物理网络划分为多个逻辑网络，从而提高网络的性能和安全性。

本文将介绍华为交换机中的VLAN划分方法。

一、VLAN的基本概念VLAN是Virtual Local Area Network的缩写，即虚拟局域网。

它是一种将物理网络划分为多个逻辑网络的技术。

VLAN可以将不同的用户、设备或应用程序分配到不同的网络中，从而提高网络的性能和安全性。

VLAN通过在交换机上配置VLAN ID来实现。

VLAN ID是一个12位的二进制数，用于标识一个VLAN。

交换机上的每一个端口都可以配置为一个VLAN，从而将该端口上的所有数据包都划分到该VLAN中。

二、华为交换机中的VLAN划分方法华为交换机中的VLAN划分方法主要包括以下几个步骤：1.创建VLAN在华为交换机中，可以通过以下命令来创建一个VLAN：vlan batch vlan-id1 [vlan-id2…]其中，vlan-id1、vlan-id2等是VLAN的ID，可以创建多个VLAN。

2.配置端口在华为交换机中，可以通过以下命令来将端口配置到某个VLAN中：interface interface-type interface-numberport link-type accessport default vlan vlan-id其中，interface-type和interface-number分别表示端口的类型和编号，vlan-id表示要将该端口配置到的VLAN的ID。

3.配置端口模式在华为交换机中，可以通过以下命令来配置端口的模式：interface interface-type interface-numberport link-type {access | trunk}其中，access表示将端口配置为访问模式，trunk表示将端口配置为Trunk模式。

二、交换机VLAN划分实验一、实验目的1、了解VLAN原理；2、熟练掌握二层交换机VLAN的划分方法；3、了解如何验证VLAN的划分。

二、应用环境学校实验楼中有两个实验室位于同一楼层，一个是计算机软件实验室，一个是多媒体实验室，两个实验室的信息端口都连接在一台交换机上。

学校已经为实验楼分配了固定的IP地址段，为了保证两个实验室的相对独立，就需要划分对应的VLAN，使交换机某些端口属于软件实验室，某些端口属于多媒体实验室，这样就能保证它们之间的数据互不干扰，也不影响各自的通信效率。

三、实验设备1、DCS-3926S交换机1台2、PC机2台3、Console线1根4、直通网线2根四、实验拓扑使用一台交换机和两台PC机，还将其中PC1作为控制台终端，使用Console口配置方式；使用两根网线分别将PC1和PC2连接到交换机的RJ-45接口上。

五、实验要求在交换机上划分两个基于端口的VLAN：VLAN100，VLAN200。

VLAN 端口成员1001~82009~16使得VLAN100的成员能够互相访问，VLAN200的成员能够互相访问；VLAN100和VLAN200成员之间不能互相访问。

PC1和PC2的网络设置为：设备IP地址Mask交换机A 192.168.1.11 255.255.255.0PC1 192.168.1.101 255.255.255.0PC2 192.168.1.102 255.255.255.0 PC1、PC2接在VLAN100的成员端口1~8上，两台PC互相可以ping通；PC1、PC2接在VLAN的成员端口9~16上，两台PC互相可以ping通；PC1接在VLAN100的成员端口1~8上，PC2接在VLAN200的成员端口9~16上，则互相ping不通。

若实验结果和理论相符，则本实验完成六、实验步骤第一步：交换机恢复出厂设置Switch#set defaultSwitch#writeSwitch#reload第一步：给交换机设置ip地址即管理ipConfig tInterface vlan 1Ip address 192.168.1.11 255.255.255.0No shutdownExitExit第三步：创建vlan100和vlan200ConfigVlan 100ExitVlan 200Exit验证配置：show vlanVLAN Name Type Media Ports---- ------------ ---------- --------- ----------------------------------------1 default Static ENET Ethernet0/0/1 Ethernet0/0/2Ethernet0/0/3 Ethernet0/0/4Ethernet0/0/5 Ethernet0/0/6Ethernet0/0/7 Ethernet0/0/8Ethernet0/0/9 Ethernet0/0/10Ethernet0/0/11 Ethernet0/0/12Ethernet0/0/13 Ethernet0/0/14Ethernet0/0/15 Ethernet0/0/16Ethernet0/0/17 Ethernet0/0/18Ethernet0/0/19 Ethernet0/0/20Ethernet0/0/21 Ethernet0/0/22Ethernet0/0/23 Ethernet0/0/24100 VLAN0100 Static ENET ！已经创建了vlan100，vlan100中没有端口；200 VLAN0200 Static ENET ！已经创建了vlan200，vlan200中没有端口；第四步：给vlan100和vlan200添加端口。

交换机实验实验报告1. 引言交换机是计算机网络中常见的网络设备之一，其作用是在局域网中实现包的转发和交换。

本实验旨在深入了解交换机的工作原理和功能，并通过实验验证其在网络通信中的作用。

2. 实验目的- 了解交换机的基本工作原理和功能- 掌握交换机的配置和管理方法- 验证交换机在网络通信中的作用3. 实验设备- 交换机- 计算机4. 实验步骤步骤一：交换机的基本配置首先，将交换机与计算机通过网线相连。

然后，通过计算机的网卡配置界面，设置计算机的IP地址和子网掩码。

接下来，打开交换机的管理界面，进入交换机的配置模式。

在配置模式下，设置交换机的IP地址、子网掩码和网关。

保存配置并重启交换机。

步骤二：交换机的端口配置进入交换机的管理界面，配置交换机的端口参数。

设置端口的速率、双工模式等参数，确保交换机能够正常工作。

步骤三：交换机的VLAN配置在交换机的管理界面中，设置VLAN（虚拟局域网）参数。

创建VLAN并将不同端口划分到不同的VLAN中，以实现不同VLAN 之间的隔离和通信。

步骤四：交换机的链路聚合配置在交换机的管理界面中，设置链路聚合（Link Aggregation）参数。

通过将多个端口绑定在一起，实现带宽的合并，提高网络性能和可靠性。

步骤五：实验验证交换机功能通过在不同VLAN中的计算机之间进行通信测试，验证交换机的VLAN功能。

同时，通过启用链路聚合，测试网络的带宽和传输性能是否得到提升。

5. 实验结果与分析通过实验，我们成功配置了交换机的基本参数，包括IP地址、子网掩码和网关。

同时，我们针对不同的需求创建了不同的VLAN，并成功将端口划分到相应的VLAN中。

通过对不同VLAN中的计算机进行通信测试，我们发现交换机能够实现不同VLAN之间的隔离，并确保数据的准确传输。

此外，通过启用链路聚合，我们成功将多个端口的带宽合并，提高了网络的传输性能。

6. 实验总结通过本次实验，我们深入了解了交换机的工作原理和功能，并掌握了交换机的基本配置和管理方法。

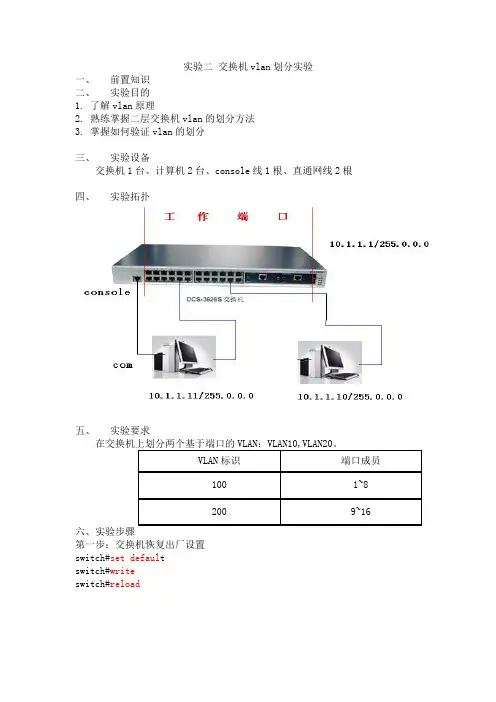

实验二交换机vlan划分实验一、前置知识二、实验目的1.了解vlan原理2.熟练掌握二层交换机vlan的划分方法3.掌握如何验证vlan的划分三、实验设备交换机1台、计算机2台、console线1根、直通网线2根四、实验拓扑五、实验要求六、实验步骤第一步：交换机恢复出厂设置switch#set defaul tswitch#writeswitch#reload图2-1 交换机恢复出厂设置图2-2 配置交换机的管理IP地址第三步：创建vlan100和vlan200switch(Config)#switch(Config)#vlan 100switch(Config-Vlan100)#exitswitch(Config)#vlan 200switch(Config-Vlan200)#exitswitch(Config)#exit验证配置：switch#show vlan图2-3配置vlan100和vlan200并验证第四步：给vlan100和vlan200添加端口switch(config)#vlan 100switch(Config-Vlan100)#switchport interface ethernet 0/0/1-8 Set the port Ethernet0/0/1 access vlan 100 successfullySet the port Ethernet0/0/2 access vlan 100 successfullySet the port Ethernet0/0/3 access vlan 100 successfullySet the port Ethernet0/0/4 access vlan 100 successfullySet the port Ethernet0/0/5 access vlan 100 successfullySet the port Ethernet0/0/6 access vlan 100 successfullySet the port Ethernet0/0/7 access vlan 100 successfullySet the port Ethernet0/0/8 access vlan 100 successfully switch(Config-Vlan100)#exitswitch(config)#vlan 200switch(Config-Vlan200)#switchport interface ethernet 0/0/9-16 Set the port Ethernet0/0/9 access vlan 100 successfullySet the port Ethernet0/0/10 access vlan 100 successfullySet the port Ethernet0/0/11 access vlan 100 successfully Set the port Ethernet0/0/12 access vlan 100 successfully Set the port Ethernet0/0/13 access vlan 100 successfully Set the port Ethernet0/0/14 access vlan 100 successfully Set the port Ethernet0/0/15 access vlan 100 successfully Set the port Ethernet0/0/16 access vlan 100 successfully switch(Config-Vlan200)#exit验证配置：switch#show vlan图2-4 给vlan100和vlan200添加端口并验证。

实验二-交换机的端口配置及VLAN划分实验二、交换机的端口配置及VLAN划分一. 实验目的：1. 掌握以太网交换机物理端口常见命令及配置方法2. 掌握VLAN的原理和配置方法二.实验设备华为交换机,计算机三. 实验内容及步骤：（一）交换机端口基础随着网络技术的不断发展，需要网络互联处理的事务越来越多，为了适应网络需求，以太网技术也完成了一代又一代的技术更新。

为了兼容不同的网络标准，端口技术变的尤为重要。

端口技术主要包含了端口自协商、网络智能识别、流量控制、端口聚合以及端口镜像等技术，他们很好的解决了各种以太网标准互连互通存在的问题。

以太网主要有三种以太网标准：标准以太网、快速以太网和千兆以太网。

他们分别有不同的端口速度和工作模式。

1.进入以太网端口视图2.可以使用以下命令设置端口的描述字符串，以区分各个端口。

在以太网端口视图下进行下列配置。

缺省情况下，端口的描述字符串为空字符串。

3.设置以太网端口双工状态当希望端口在发送数据包的同时可以接收数据包，可以将端口设置为全双工属性；当希望端口同一时刻只能发送数据包或接收数据包时，可以将端口设置为半双工属性；当设置端口为自协商状态时，端口的双工状态由本端口和对端端口自动协商而定。

在以太网端口视图其设置。

百兆以太网光端口由系统设置为全双工模式，不允许用户对其进行配置。

其中，S3026 FM/S3026 FS以太网交换机的100Base-FX多模/单模以太网端口的双工模式可以设置为full （全双工）和auto（自协商）。

千兆以太网端口的双工模式可以设置为full（全双工）和auto（自协商）。

其中，S3026E/S3026E FM/S3026E FS/S3050C-48的1000Base-T以太网端口可以工作在全双工、半双工或自协商模式下。

但当速率设置为1000Mbit/s后，双工状态只可以设置为full（全双工）或auto（自协商）。

100Base-TX透明传输以太网端口工作于半双工模式下。
