计算机网络实践实验报告基本交换机使用及VLAN配置

项目二交换机Vlan 配置一、实验目的1、了解交换机划分的不同方法2、了解三层交换机的功能3、利用三层交换机实现不同VLAN 间通信二、实验内容1、交换机VLAN 的划分。

( 1) 当局域网规模太大以至于广播域太大，可使用VLAN 把一个大的广播域划分成若干个小的广播域。

(2)当局域网存在各种不同安全要求的群体，可使用VLAN 将其相互分离。

(3)VLAN 的划分方法有4 种。

基于端口的划分、基于MAC 地址的划分、基于协议的划分、基于IP 组播的划分。

2、跨交换机实现VLAN(1) 分别在两个组建立VLAN,设置连接端口的链路类型配置为trunk,利用各组的三层交换机实现不同组之间的数据交换。

3、配置交换机.( 1 ) 分别在两个组创建VLAN。

( 2) 配置二层交换机与三层交换机相连端口为trunk( 3) 允许VLAN数据通过(4)配置VLAN端口IP地址4、设置主机IP.三、实验原理1 、利用三层交换机的路由功能，通过识别数据包的IP 地址，查找路由表进行转发。

三层交换机利用直连路可以实现不同的VLAN 之间的访问。

三层交换机给接口配置IP地址采用SVI (交换虚拟接口)的方式实现VLAN间互连。

SVI是指为交换机中的VLAN创建虚拟接口，并且配置IP 地址。

四、实验设备1、计算机一台2、H3C 3100、H3C3600 交换机各一台五、实验过程及分析（含截图）1、首先两组各自建立VLAN。

[H3C]Switch VLAN2、设置以太网端口的链路类型为trunk型[H3C]Port lin k-type trunk3、将以太网端口e1/1/0/4设置为trunk端口[H3C]i ntefacee1/0/4[H3C-e1/0/4] port lin k-type trunk4、设置管理VLAN[H3C]management -/lan 25、二层交换机的配置[H3C]vla n 2 to 4为VLAN添加端口[H3C]vla n 2[H3C-vla n2]i nteface e1/0/1 to e1/0/3[H3C-vla n2]quit[H3C]vla n 3[H3C-vla n3]i nteface e1/0/4 to e1/0/6[H3C-vla n3]quit[H3C]vla n 4[H3C-vla n4]i nteface e1/0/7 to e1/0/10[H3C-vla n4]quit[H3C]i nteface e1/0/4 [H3C-ether1/0/4]port lin k-type trunk [H3C-ether1/0/4]quit6、跨交换机实现VLAN拓扑图E1/0/1 层交换机H3CE1/0/E1/0/4 E1/0/5 E1/0/1二层交换机H3CE1/0/2E1/0/2。

交换机vlan实验报告交换机VLAN实验报告一、实验目的本次实验的目的是通过搭建交换机VLAN网络，掌握VLAN的基本概念、配置方法和应用场景，加深对局域网划分和网络隔离的理解。

二、实验环境本次实验使用了一台Cisco Catalyst 2960交换机和三台PC机作为实验设备。

交换机的端口数量为24个，支持VLAN配置和管理。

三、实验步骤1. 连接实验设备：将三台PC机分别通过网线连接到交换机的不同端口上，确保连接正常。

2. 配置交换机端口：通过命令行界面进入交换机的配置模式，为每个端口指定所属的VLAN。

例如，将1号端口指定为VLAN 10，2号端口指定为VLAN 20，以此类推。

3. 配置VLAN：在交换机中创建所需的VLAN，并将相应的端口加入到对应的VLAN中。

例如，创建VLAN 10和VLAN 20，并将1号端口加入VLAN 10，2号端口加入VLAN 20。

4. 配置VLAN间的通信：为了实现不同VLAN之间的通信，需要在交换机上配置虚拟局域网间路由（VLAN Inter-VLAN Routing）。

通过创建子接口并为其分配IP地址，实现不同VLAN之间的互通。

5. 测试连通性：使用ping命令在不同PC机之间进行连通性测试，确保不同VLAN之间可以相互通信。

四、实验结果经过以上步骤的配置和测试，我们成功搭建了一个具有两个VLAN的交换机网络。

通过ping命令测试，不同VLAN的PC机可以互相通信，实现了网络隔离和安全性的提升。

五、实验总结通过本次实验，我们深入了解了VLAN的概念和配置方法。

VLAN可以将一个物理网络划分成多个逻辑上独立的虚拟网络，实现不同用户、不同部门之间的网络隔离和资源共享。

在企业网络中，VLAN的应用非常广泛，可以提高网络的性能、安全性和管理效率。

然而，在实际应用中，我们还需注意以下几点：1. VLAN的划分应根据实际需求和网络拓扑进行合理规划，避免过度划分或划分不当导致网络管理复杂化。

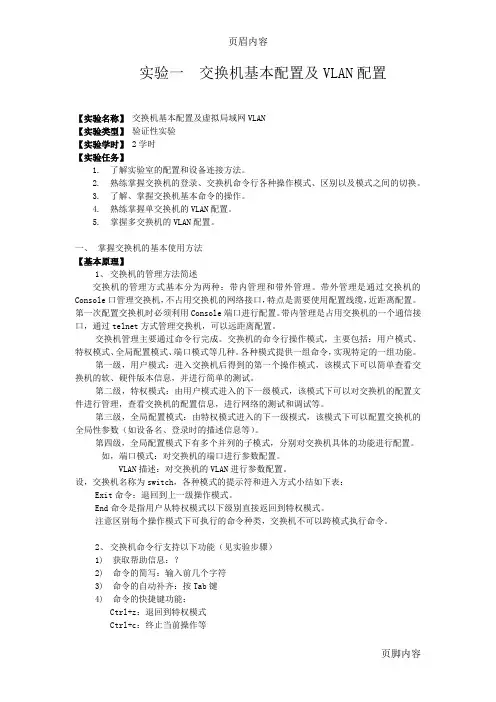

页眉内容实验一交换机基本配置及VLAN配置【实验名称】交换机基本配置及虚拟局域网VLAN【实验类型】验证性实验【实验学时】 2学时【实验任务】1.了解实验室的配置和设备连接方法。

2.熟练掌握交换机的登录、交换机命令行各种操作模式、区别以及模式之间的切换。

3.了解、掌握交换机基本命令的操作。

4.熟练掌握单交换机的VLAN配置。

5.掌握多交换机的VLAN配置。

一、掌握交换机的基本使用方法【基本原理】1、交换机的管理方法简述交换机的管理方式基本分为两种：带内管理和带外管理。

带外管理是通过交换机的Console口管理交换机，不占用交换机的网络接口，特点是需要使用配置线缆，近距离配置。

第一次配置交换机时必须利用Console端口进行配置。

带内管理是占用交换机的一个通信接口，通过telnet方式管理交换机，可以远距离配置。

交换机管理主要通过命令行完成。

交换机的命令行操作模式，主要包括：用户模式、特权模式、全局配置模式、端口模式等几种。

各种模式提供一组命令，实现特定的一组功能。

第一级，用户模式：进入交换机后得到的第一个操作模式，该模式下可以简单查看交换机的软、硬件版本信息，并进行简单的测试。

第二级，特权模式：由用户模式进入的下一级模式，该模式下可以对交换机的配置文件进行管理，查看交换机的配置信息，进行网络的测试和调试等。

第三级，全局配置模式：由特权模式进入的下一级模式，该模式下可以配置交换机的全局性参数（如设备名、登录时的描述信息等）。

第四级，全局配置模式下有多个并列的子模式，分别对交换机具体的功能进行配置。

如，端口模式：对交换机的端口进行参数配置。

VLAN描述：对交换机的VLAN进行参数配置。

设，交换机名称为switch，各种模式的提示符和进入方式小结如下表：Exit命令：退回到上一级操作模式。

End命令是指用户从特权模式以下级别直接返回到特权模式。

注意区别每个操作模式下可执行的命令种类，交换机不可以跨模式执行命令。

交换机Vlan 的基本配置实验实验室名称：实验室名称： 成绩：成绩： 姓名姓名学号学号班级班级试验台号试验台号 试验组号组号实验日期实验日期实验名称实验名称 实验九实验九 Vlan 的基本配置的基本配置实验目的实验目的 1.进一步熟悉交换机图形界面进入模式进一步熟悉交换机图形界面进入模式 2. 了解vlan 的基本配置的基本配置实验原理实验原理虚拟局域网(VLAN)是一组逻辑上的设备和用户，这些设备和用户并不受物理位置的限制，不受物理位置的限制，可以根据功能、可以根据功能、部门及应用等因素将它们组织起来，相互之间的通信就好像它们在同一个网段中一样，由此得名虚拟局域网。

VLAN 是一种比较新的技术，工作在OSI 参考模型的第2层和第3层，一个VLAN 就是一个广播域，VLAN 之间的通信是通过第3层的路由器来完成的。

与传统的局域网技术相比较，VLAN 技术更加灵活，它具有以下优点: 网络设备的移动、添加和修改的管理开销减少;可以控制广播活动;可提高网络的安全性。

高网络的安全性。

实验 步 骤1.1.服务器服务器TCP/IP 设置设置实现与Intemet 的通信，使用合法的IP 地址、DNS 和网关地址值。

另一块网卡复杂对内连接，IP 地址设为172.16.4.5，子网掩码设为255.255.255.0，网卡为：172.16.4.1。

2.进入交换配置入口进入交换配置入口3.进入全局配置模式进入全局配置模式4.创建、修改一个VLAN5.删除一个VLAN6.向VLAN分配Access口7.配置VLAN Trunks8.显示这个接口的trunk 设置设置实验结果与体会体会通过本次实验学会了服务器配置VLAN ，VLAN 是一组逻辑上的设备和用户，这些设备和用户并不受物理位置的限制，可以根据功能、部门及应用等因素将它们组织起来，相互之间的通信就好像它们在同一个网段中一样，由此得名虚拟局域网。

VLAN 是一种比较新的技术，工作在OSI 参考模型的第2层和第3层，一个VLAN 就是一个广播域，VLAN 之间的通信是通过第3层的路由器来完成的。

交换机的vlan配置实验报告交换机的VLAN配置实验报告引言：交换机是计算机网络中重要的设备之一，它能够实现数据包的转发和交换，同时也可以进行各种网络配置。

其中，虚拟局域网（Virtual Local Area Network，简称VLAN）是一种常见的网络划分技术，通过将网络设备划分为不同的VLAN，可以实现更好的网络管理和安全控制。

本实验旨在通过配置交换机的VLAN，探索其在网络中的应用。

实验步骤：1. 连接设备：首先，将交换机与计算机通过网线连接，并确保连接正常。

在实验中，我们使用了一台Cisco Catalyst 2960交换机和两台计算机。

2. 登录交换机：使用终端模拟软件，如SecureCRT或PuTTY，通过串口或SSH登录交换机的管理界面。

3. 配置交换机端口：在交换机的管理界面中，找到需要配置的端口，并进入端口配置模式。

例如，我们选择了端口GigabitEthernet0/1。

4. 创建VLAN：使用命令"vlan database"进入交换机的VLAN数据库模式，在该模式下，可以创建新的VLAN。

通过命令"vlan 10"创建一个编号为10的VLAN。

5. 配置端口VLAN：在端口配置模式下，使用命令"switchport mode access"将端口设置为访问模式，并使用命令"switchport access vlan 10"将端口划分到VLAN 10。

6. 验证配置：使用命令"show vlan"查看VLAN的配置情况，确认VLAN 10已成功创建，并且端口GigabitEthernet0/1已经划分到该VLAN。

实验结果：通过以上步骤，我们成功地配置了交换机的VLAN。

在实验中，我们将端口GigabitEthernet0/1划分到了VLAN 10。

通过验证命令，我们可以看到VLAN 10已成功创建，并且端口GigabitEthernet0/1已经划分到该VLAN。

交换机vlan配置实验报告交换机VLAN配置实验报告一、实验目的本次实验的目的是通过交换机的VLAN（Virtual Local Area Network）配置，实现对网络的分割和管理。

通过实验，我们可以深入了解VLAN的原理和配置方法，并掌握VLAN的实际应用。

二、实验环境本次实验使用了一台Cisco交换机作为实验设备，并连接了多台计算机进行网络通信。

交换机使用了Cisco IOS操作系统，计算机使用了Windows操作系统。

三、实验步骤1. 连接设备首先，我们需要将计算机和交换机进行连接。

使用网线将计算机的网卡与交换机的一个端口相连，确保物理连接正常。

2. 登录交换机使用终端模拟器，通过串口或Telnet方式登录交换机的控制台界面。

输入正确的用户名和密码，成功登录交换机后，进入命令行界面。

3. 创建VLAN在命令行界面中，输入以下命令创建VLAN：```Switch(config)# vlan vlan-id```其中，vlan-id为要创建的VLAN的ID号。

根据实际需求，可以创建多个VLAN。

4. 配置端口接下来，我们需要将交换机的端口与VLAN进行绑定。

输入以下命令进行端口配置：```Switch(config)# interface interface-idSwitch(config-if)# switchport mode accessSwitch(config-if)# switchport access vlan vlan-id```其中，interface-id为要配置的端口号，vlan-id为要绑定的VLAN的ID号。

通过以上命令，将指定端口设置为访问模式，并将其绑定到指定的VLAN上。

5. 配置Trunk端口如果需要在交换机之间传输多个VLAN的数据，需要配置Trunk端口。

输入以下命令进行Trunk端口配置：```Switch(config)# interface interface-idSwitch(config-if)# switchport mode trunk```通过以上命令，将指定端口设置为Trunk模式，可以传输多个VLAN的数据。

交换机vlan配置实验报告交换机VLAN配置实验报告摘要：本实验旨在通过配置交换机VLAN来实现不同网络设备之间的隔离通信，提高网络安全性和管理效率。

实验结果表明，正确配置交换机VLAN可以有效地实现不同VLAN之间的隔离通信，提高网络的可靠性和安全性。

一、实验背景随着网络规模的不断扩大，企业网络中存在着大量的网络设备，如服务器、路由器、交换机等。

为了提高网络的安全性和管理效率，需要对不同类型的网络设备进行隔离管理。

而VLAN（Virtual Local Area Network）技术正是为了解决这一问题而诞生的。

通过VLAN技术，可以将不同的网络设备划分到不同的虚拟局域网中，实现不同VLAN之间的隔离通信，提高网络的可靠性和安全性。

二、实验目的本实验旨在通过配置交换机VLAN来实现不同网络设备之间的隔离通信，提高网络的安全性和管理效率。

三、实验环境1. 实验设备：Cisco交换机2. 实验工具：Telnet客户端四、实验步骤1. 进入交换机管理界面，使用管理员账号登录。

2. 创建VLAN：在交换机配置界面中，使用命令创建不同的VLAN，并为每个VLAN分配相应的端口。

3. 配置端口：将不同VLAN的端口进行划分，并设置相应的VLAN ID。

4. 验证配置：使用Telnet客户端连接不同VLAN的设备，验证配置是否生效。

五、实验结果经过以上步骤的配置，我们成功地实现了不同VLAN之间的隔离通信。

通过Telnet客户端连接不同VLAN的设备，发现设备之间无法相互通信，证明了VLAN配置的有效性。

六、实验结论通过本次实验，我们深刻理解了交换机VLAN配置的重要性和实现方法。

正确配置交换机VLAN可以有效地实现不同VLAN之间的隔离通信，提高网络的可靠性和安全性。

在实际网络管理中，我们应当根据实际需求合理配置交换机VLAN，以提高网络的管理效率和安全性。

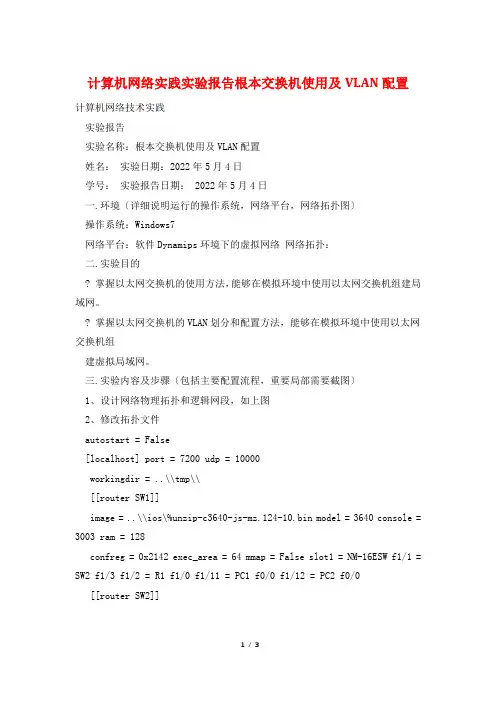

计算机网络实践实验报告根本交换机使用及VLAN配置计算机网络技术实践实验报告实验名称：根本交换机使用及VLAN配置姓名：实验日期：2022年5月4日学号：实验报告日期： 2022年5月4日一.环境〔详细说明运行的操作系统，网络平台，网络拓扑图〕操作系统：Windows7网络平台：软件Dynamips环境下的虚拟网络网络拓扑：二.实验目的? 掌握以太网交换机的使用方法，能够在模拟环境中使用以太网交换机组建局域网。

? 掌握以太网交换机的VLAN划分和配置方法，能够在模拟环境中使用以太网交换机组建虚拟局域网。

三.实验内容及步骤〔包括主要配置流程，重要局部需要截图〕1、设计网络物理拓扑和逻辑网段，如上图2、修改拓扑文件autostart = False[localhost] port = 7200 udp = 10000workingdir = ..\\tmp\\[[router SW1]]image = ..\\ios\%unzip-c3640-js-mz.124-10.bin model = 3640 console = 3003 ram = 128confreg = 0x2142 exec_area = 64 mmap = False slot1 = NM-16ESW f1/1 = SW2 f1/3 f1/2 = R1 f1/0 f1/11 = PC1 f0/0 f1/12 = PC2 f0/0[[router SW2]]image = ..\\ios\%unzip-c3640-js-mz.124-10.bin model = 3640 console = 3004 ram = 128confreg = 0x2142 exec_area = 64 mmap = False slot1 = NM-16ESW f1/1 = SW4 f1/2 f1/2 = SW4 f1/1 f1/4 = R1 f1/1 f1/5 = SW3 f1/1 f1/6 = R2 f1/0 f1/11= PC3 f0/0[[router SW3]]image = ..\\ios\%unzip-c3640-js-mz.124-10.bin model = 3640 console = 3005 ram = 128confreg = 0x2142 exec_area = 64 mmap = False slot1 = NM-16ESW f1/2 = R2 f1/1 f1/11 = PC4 f0/0 f1/12 = PC5 f0/0[[router SW4]]image = ..\\ios\%unzip-c3640-js-mz.124-10.bin model = 3640 console = 3006 ram = 128confreg = 0x2142 exec_area = 64 mmap = False slot1 = NM-16ESW f1/11 = PC6 f0/0 f1/12 = PC7 f0/0[[router R1]]image = ..\\ios\%unzip-c7200-is-mz.122-37.bin model = 7200 console = 3001 npe = npe-400 ram = 64confreg = 0x2142 exec_area = 64 mmap = falseslot0 = PA-C7200-IO-FE slot1 = PA-2FE-TX[[router R2]]image = ..\\ios\%unzip-c7200-is-mz.122-37.bin model = 7200 console = 3002 npe = npe-400 ram = 64confreg = 0x2142 exec_area = 64 mmap = falseslot0 = PA-C7200-IO-FEslot1 = PA-2FE-TX[[router PC1]] model = 2621 ram = 20image = ..\\ios\%unzip-c2600-i-mz.121-3.T.bin mmap = False confreg = 0x2142 console = 3007[[router PC2]] model = 2621 ram = 20image = ..\\ios\%unzip-c2600-i-mz.121-3.T.bin mmap = False confreg = 0x2142 console = 3008[[router PC3]] model = 2621 ram = 20image = ..\\ios\%unzip-c2600-i-mz.121-3.T.bin mmap = False confreg = 0x2142 console = 3009[[router PC4]] model = 2621 ram = 20image = ..\\ios\%unzip-c2600-i-mz.121-3.T.bin mmap = False confreg = 0x2142 console = 3010[[router PC5]] model = 2621 ram = 20image = ..\\ios\%unzip-c2600-i-mz.121-3.T.bin mmap = False confreg = 0x2142 console = 3011[[router PC6]]。

一、实验目的1. 掌握交换机的基本配置方法，熟悉交换机的连接和使用。

2. 熟悉交换机的特性，了解交换机的配置语句。

3. 理解VLAN的作用、分类和配置方法。

4. 掌握交换机与VLAN的配置，实现不同VLAN之间的互通。

5. 理解三层交换的原理，掌握划分VLAN的方法。

二、实验环境1. 实验设备：一台交换机、一台PC、一根Console线缆、一根网线。

2. 实验软件：SecureCRT或PuTTY等远程登录软件。

三、实验原理1. 交换机基本配置：包括交换机名称、密码、VLAN配置、端口配置等。

2. VLAN：虚拟局域网，通过给以太帧附加一个标签（tag）来标记这个以太帧能够在那个VLAN中传播，实现广播域的隔离。

3. 三层交换：交换机具有路由功能，可以在不同VLAN之间进行数据交换。

四、实验步骤1. 交换机基本配置（1）通过Console线连接交换机与PC，使用SecureCRT或PuTTY登录交换机。

（2）进入用户模式：BDQN>enable（3）进入特权模式：BDQN#conf t（4）配置交换机名称：BDQN(config)#hostname S1（5）配置交换机密码：BDQN(config)#enable secret 1234（6）配置VLAN：BDQN(config)#vlan 10（7）配置VLAN名称：BDQN(config-vlan)#name VLAN10（8）配置端口所属VLAN：BDQN(config-if)#switchport mode access（9）配置端口所属VLAN ID：BDQN(config-if)#switchport access vlan 10（10）保存配置：BDQN(config)#end2. VLAN配置（1）创建VLAN：BDQN(config)#vlan 20（2）配置VLAN名称：BDQN(config-vlan)#name VLAN20（3）配置端口所属VLAN：BDQN(config-if)#switchport mode access（4）配置端口所属VLAN ID：BDQN(config-if)#switchport access vlan 20（5）保存配置：BDQN(config)#end3. 实现不同VLAN之间的互通（1）配置VLAN间路由：BDQN(config)#ip routing（2）配置路由条目：BDQN(config)#route ip 192.168.10.0 255.255.255.0 192.168.20.1（3）保存配置：BDQN(config)#end4. 验证实验结果（1）在PC1上ping PC2，验证VLAN10与VLAN20之间的互通。

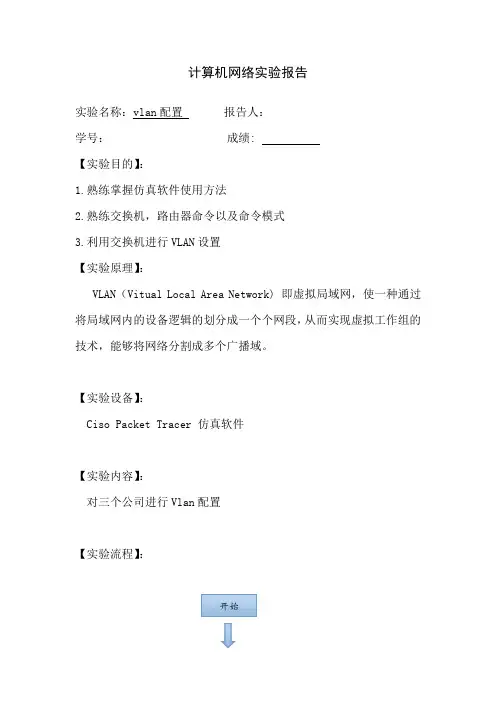

计算机网络实验报告实验名称：vlan配置报告人：学号：成绩:【实验目的】：1.熟练掌握仿真软件使用方法2.熟练交换机，路由器命令以及命令模式3.利用交换机进行VLAN设置【实验原理】：VLAN（Vitual Local Area Network) 即虚拟局域网，使一种通过将局域网内的设备逻辑的划分成一个个网段，从而实现虚拟工作组的技术，能够将网络分割成多个广播域。

【实验设备】：Ciso Packet Tracer 仿真软件【实验内容】：对三个公司进行Vlan配置【实验流程】：开始新建九台PC,并设置ip 及网关新建两台交换机，将九台pc 与两台交换机相连配置交换机端口新建路由器，将其中一台交换机与之相连配置路由器端口检测成功失败结束 调试【操作步骤及分析】：如图1.分别设置company_01-(1)~(3)、company_02-(1)~(3)、company_03-(1)~(3)的ip地址、子网掩码、网关。

company_01-(1)~(3）：10.104.136.10/11/12 255.255.255.0 10.104.136.1 company_02-(1)~(3)：10.104.112.10/11/12 255.255.255.0 10.104.112.1 company_03-(1)~(3）：10.104.113.10/11/12 255.255.255.0 10.104.113.12.连接交换机与PC,连接两台交换机3.分别在两台交换机上添加VLAN号及名称Switch>enableSwitch#configure terminalEnter configuration commands, one per line. End with CNTL/Z. Switch(config)#vlan 10Switch(config-vlan)#name company_01Switch(config-vlan)#exitSwitch(config)#vlan 20Switch(config-vlan)#name company_02Switch(config-vlan)#exitSwitch(config)#vlan 30Switch(config-vlan)#name company_03Switch(config-vlan)#exit4.添加端口到VLAN中(只举Switch0中一个添加例子，其余操作相同）Switch0：Switch(config)#interface FastEthernet0/2Switch(config-if)#switchport access vlan 10Switch1:15.配置两台交换机间的端口(修改为trunk模式）Switch(config)#interface FastEthernet0/6Switch(config-if)#switchport mode trunkSwitch(config-if)#exit6.测试相同公司电脑是否能ping通7.测试不同公司间电脑能否ping通1两台交换机以0/1 端口相连8.将路由器与交换机相连，配置路由器信息Router(config)#interface FastEthernet 0/0.1Router(config-subif)#encapsulation dot1Q 10Router(config-subif)#ip address 10.104.136.1 255.255.255.0 Router(config-subif)#no shutdownRouter(config-subif)#exitRouter(config)#interface FastEthernet 0/0.2Router(config-subif)#encapsulation dot1Q 20Router(config-subif)#ip address 10.104.112.1 255.255.255.0 Router(config-subif)#no shutdownRouter(config-subif)#exitRouter(config)#interface FastEthernet 0/0.3Router(config-subif)#encapsulation dot1Q 30Router(config-subif)#ip address 10.104.113.1 255.255.255.0 Router(config-subif)#no shutdownRouter(config-subif)#exitRouter(config)#interface FastEthernet 0/0Router(config-subif)#no shutdownRouter(config-subif)#exit9.修改交换机信息Switch(config)#interface FastEthernet0/6Switch(config-if)#switchport mode trunk10.检测公司间及内部是否可以ping通现象：公司内部可以互相ping通，公司间电脑第一次没有ping通，当时第二次ping时，却成功ping通。

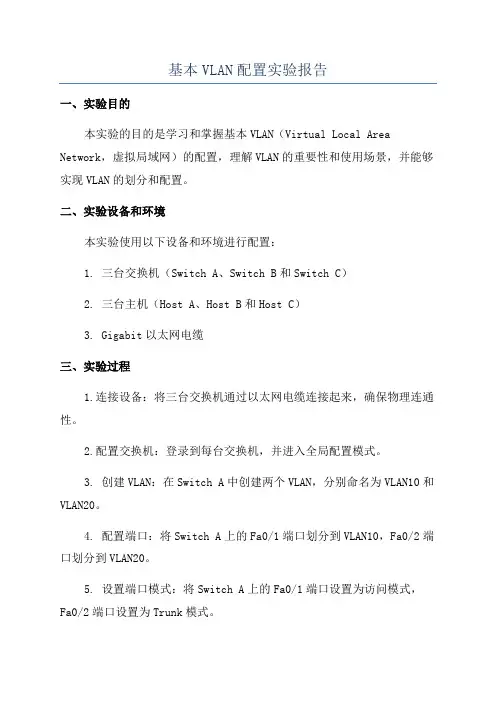

基本VLAN配置实验报告一、实验目的本实验的目的是学习和掌握基本VLAN（Virtual Local Area Network，虚拟局域网）的配置，理解VLAN的重要性和使用场景，并能够实现VLAN的划分和配置。

二、实验设备和环境本实验使用以下设备和环境进行配置：1. 三台交换机（Switch A、Switch B和Switch C）2. 三台主机（Host A、Host B和Host C）3. Gigabit以太网电缆三、实验过程1.连接设备：将三台交换机通过以太网电缆连接起来，确保物理连通性。

2.配置交换机：登录到每台交换机，并进入全局配置模式。

3. 创建VLAN：在Switch A中创建两个VLAN，分别命名为VLAN10和VLAN20。

4. 配置端口：将Switch A上的Fa0/1端口划分到VLAN10，Fa0/2端口划分到VLAN20。

5. 设置端口模式：将Switch A上的Fa0/1端口设置为访问模式，Fa0/2端口设置为Trunk模式。

6. 配置VLAN接口：在Switch A上创建两个VLAN接口，分别为接口VLAN10和接口VLAN20，并分配IP地址。

7. 连接主机：将Host A连接到Switch A的Fa0/1端口，Host B连接到Switch B的Fa0/1端口，Host C连接到Switch C的Fa0/1端口。

8.配置主机IP地址：在每台主机上分别配置与所连接的交换机接口相匹配的IP地址。

9. ping测试：在主机上打开命令提示符窗口，使用ping命令测试主机之间的连通性。

四、实验结果实验完成后，我们成功实现了VLAN的配置和主机之间的连通性。

通过ping命令测试，我们发现主机A、B和C能够相互通信，表明VLAN的划分和配置正确。

五、实验总结通过本次实验，我们了解并掌握了基本VLAN的划分和配置方法，理解了VLAN的重要性和使用场景。

VLAN可以将一个物理网络划分成多个逻辑网络，实现不同网络之间的隔离和管理，提高网络的性能和安全性。

交换机基本配置及VLAN配置实验报告一、实验目的1、了解交换机的基本配置；2、了解 VLAN 的概念和配置方法。

二、实验环境1、软件：Packet Tracer、SecureCRT；2、硬件：Catalyst 2960 交换机、PC。

三、实验步骤1、交换机基本配置（1）进入交换机配置界面，设置主机名。

Switch> enableSwitch# configure terminalSwitch(config)# hostname Lab1（2）配置管理口 IP 地址，可远程管理交换机。

Lab1(config)# interface vlan 1Lab1(config-if)# ip address 192.168.1.100 255.255.255.0Lab1(config-if)# no shutdown（3）配置 Telnet 登录密码。

（4）保存配置。

Lab1# copy running-config startup-config2、交换机 VLAN 配置（1）创建 VLAN。

Lab1(config)# interface fastEthernet 0/1Lab1(config-if)# switchport mode accessLab1(config-if)# switchport access vlan 10Lab1(config-if)# exitLab1(config)# interface fastEthernet 0/2Lab1(config-if)# switchport mode accessLab1(config-if)# switchport access vlan 20Lab1(config-if)# exit（3）配置 VLAN 间的通信。

四、实验结果Lab1# show running-configBuilding configuration...Current configuration : 653 bytes!version 12.2no service timestamps log datetime msecno service timestamps debug datetime msecno service password-encryption!hostname Lab1!enable secret 5 $1$mERr$z1.tLakXthoRZezheDEZv1 !interface Vlan1no ip addressshutdown!interface Vlan10ip address 192.168.10.1 255.255.255.0no shutdown!interface Vlan20ip address 192.168.20.1 255.255.255.0no shutdown!ip default-gateway 192.168.1.1!line con 0!line aux 0!line vty 0 4password ciscologin!endLab1# show vlan briefVLAN Name Status Ports---- -------------------------------- ----------------------------------------1 default active Fa0/3, Fa0/4, Fa0/5, Fa0/6Fa0/7, Fa0/8, Fa0/9, Fa0/10Fa0/11, Fa0/12, Fa0/13, Fa0/14Fa0/15, Fa0/16, Fa0/17, Fa0/18Fa0/19, Fa0/20, Fa0/21, Fa0/22Fa0/23, Gi0/1, Gi0/210 VLAN10 active Fa0/1, Gi0/120 VLAN20 active Fa0/2, Gi0/21002 fddi-default act/unsup1003 token-ring-default act/unsup1004 fddinet-default act/unsup1005 trnet-default act/unsupInterface IP-Address OK? Method Status ProtocolVlan1 unassigned YES NVRAM administratively down down Vlan10 192.168.10.1 YES manual up up Vlan20 192.168.20.1 YES manual up up FastEthernet0/0 unassigned YES unset up up FastEthernet0/1 unassigned YES unset up up FastEthernet0/2 unassigned YES unset up up FastEthernet0/3 unassigned YES unset up up FastEthernet0/4 unassigned YES unset up up FastEthernet0/5 unassigned YES unset up up FastEthernet0/6 unassigned YES unset up upFastEthernet0/7 unassigned YES unset up upFastEthernet0/8 unassigned YES unset up up FastEthernet0/9 unassigned YES unset up up FastEthernet0/10 unassigned YES unset up up FastEthernet0/11 unassigned YES unset up up FastEthernet0/12 unassigned YES unset up up FastEthernet0/13 unassigned YES unset up up FastEthernet0/14 unassigned YES unset up up FastEthernet0/15 unassigned YES unset up up FastEthernet0/16 unassigned YES unset up up FastEthernet0/17 unassigned YES unset up up FastEthernet0/18 unassigned YES unset up up FastEthernet0/19 unassigned YES unset up up FastEthernet0/20 unassigned YES unset up up FastEthernet0/21 unassigned YES unset up up FastEthernet0/22 unassigned YES unset up up FastEthernet0/23 unassigned YES unset up upGigabitEthernet0/1 unassigned YES unset down downGigabitEthernet0/2 unassigned YES unset down downLab1# ping 192.168.20.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.20.2, timeout is 2 seconds:Success rate is 100 percent (5/5), round-trip min/avg/max = 1/2/8 ms五、实验心得本次实验通过配置交换机的基本配置及 VLAN 配置，实现了 VLAN 间的通信。

交换机的vlan配置实验报告交换机的VLAN配置实验报告摘要：本实验旨在探究交换机的VLAN配置，通过实验操作和数据分析，验证了VLAN的实际应用效果。

实验结果表明，VLAN能够有效地实现网络分割和管理，提高网络性能和安全性。

引言VLAN（Virtual Local Area Network）是一种虚拟局域网技术，能够将一个物理网络划分成多个逻辑上的独立网络，实现不同用户或设备之间的隔离和通信。

在企业网络中，VLAN的应用已经非常普遍，能够提高网络的可管理性、安全性和性能。

本实验旨在通过实际操作和数据分析，验证VLAN在交换机配置中的应用效果。

实验目的1. 了解VLAN的基本概念和工作原理2. 掌握交换机上VLAN的配置方法3. 验证VLAN在网络管理和安全方面的实际效果实验环境1. 三台计算机2. 一台交换机3. 网线、电源线等相关设备实验步骤1. 连接实验所需设备，确保网络连接正常2. 配置交换机上的VLAN，将不同端口划分到不同的VLAN中3. 在计算机上配置VLAN相关的网络参数4. 进行数据通信测试，验证VLAN的隔离效果5. 分析实验数据，总结VLAN的应用效果实验结果通过实验操作和数据分析，我们得出了以下结论：1. VLAN的配置能够有效地实现网络分割和管理，不同VLAN之间相互隔离，提高了网络的安全性。

2. VLAN的应用能够提高网络性能，减少广播风暴，提高网络的可靠性和稳定性。

3. VLAN的配置能够简化网络管理，降低了网络维护成本，提高了网络的可管理性。

结论本实验验证了VLAN在交换机配置中的应用效果，实验结果表明，VLAN能够有效地实现网络分割和管理，提高网络性能和安全性。

在实际网络环境中，合理配置VLAN能够提高网络的可管理性和稳定性，是企业网络建设中的重要技术手段。

希望本实验能够为网络管理人员提供参考，促进VLAN技术在企业网络中的广泛应用。

交换机及vlan配置实验报告交换机及VLAN配置实验报告一、实验目的本实验旨在通过实际操作交换机及VLAN配置，加深对交换机和VLAN的理解，并掌握相关配置技能。

二、实验环境1. 实验设备：Cisco交换机、PC机2. 软件环境：Cisco网络模拟软件三、实验内容1. 配置交换机基本参数：包括设置交换机主机名、管理IP地址、开启Telnet远程管理、设置Telnet密码等。

2. 配置VLAN：创建VLAN、分配端口到VLAN、配置Trunk端口等。

3. 测试VLAN通信：通过PC机进行VLAN通信测试，验证VLAN配置的正确性。

四、实验步骤1. 配置交换机基本参数首先登录交换机，进入全局配置模式，设置交换机主机名和管理IP地址。

然后开启Telnet远程管理功能，并设置Telnet密码，以确保交换机可以远程管理。

2. 配置VLAN创建VLAN并为其分配端口，同时配置Trunk端口以实现不同VLAN之间的通信。

在配置过程中，需要注意VLAN的编号和名称、端口的分配等细节。

3. 测试VLAN通信在PC机上配置IP地址，并将PC机连接到交换机的不同VLAN端口上。

然后进行VLAN通信测试，验证VLAN配置的正确性。

五、实验结果通过实验操作，成功完成了交换机及VLAN的配置。

在测试VLAN通信时，不同VLAN的PC机可以正常通信，证明VLAN配置正确。

六、实验总结通过本次实验，进一步加深了对交换机和VLAN的理解，掌握了相关配置技能。

同时也发现了在配置过程中容易出现的一些问题，并学会了解决方法。

在今后的网络管理工作中，将能更加熟练地进行交换机及VLAN的配置和管理。

七、实验心得本次实验对于我来说是一次很好的实践机会，让我更加熟悉了交换机和VLAN的配置，并且在实验中也遇到了一些问题，通过查阅资料和请教老师，最终都得到了解决。

相信通过不断地实践和学习，我会在网络管理领域有所建树。

实验三交换机的配置及VLAN背景资料:一、Cisco CLI的命令模式1. 用户执行模式Switch>2. 特权执行模式Switch#3. 全局配置模式Switch(config)#4. 特定配置模式Switch(config-if/vlan/…)二、交换机的基本配置Switch>enable （进入特权执行模式）Switch#configure terminal（进入全局配置模式）Switch(config)#hostname 提示符名称（配置交换机名称，例如SW）Switch(config)#enable secret ****** （配置交换机特权模式的密文密码）Switch(config)#enable pssword ******（配置交换机特权模式的明文密码）Switch(config[-if/…])#exit （逐级退出，特定配置模式->全局配置模式->特权执行模式->用户执行模式）Switch(config)#end （直接退到特权模式）****#^Z （退到特权执行模式）--More--表示还有内容显示，此时，空格：翻页显示；回车：按行显示。

三、创建和删除VLAN1. 生成vlan 10和vlan 20Switch>enableSwitch#configure terminalSwitch(config)#vlan 10Switch(config-vlan)#name test10Switch(config-vlan)#endSwitch#configure terminalSwitch(config)#vlan 20Switch(config-vlan)#name test20Switch(config-vlan)#endSwitch#show vlan2. 删除vlan 10和vlan 20Switch>enSwitch#conf tSwitch(config)#no vlan 10Switch(config)#endSwitch#conf tSwitch(config)#no vlan 20Switch(config)#endSwitch#show vlan brief四、在VLAN中添加和删除端口1.把交换机F0/1端口分配到VLAN 10中Switch>enSwitch#conf tSwitch(config)#interface f0/1Switch(config-if)#swichport mode accessSwitch(config-if)#switchport access vlan10Switch(config-if)endSwitch#show interface f0/1 switchport2.把交换机F0/1端口从VLAN 10中删除Swtich>enSwitch#conf tSwitch(config)#interface f0/1Switch(config-if)#no switchport access vlan 10Switch(config-if)#endSwitch#show vlan brief一、实验任务掌握划分交换机VLAN的基本方法。

VLAN的配置实验报告完整版实验报告 - VLAN的配置1. 实验目的：熟悉VLAN（虚拟局域网）的概念和配置过程，理解VLAN 的工作原理。

2. 实验设备：- 交换机- PC1、PC23. 实验步骤：步骤一：创建VLAN1. 连接交换机和PC1、PC2，确保网络连接正常。

2. 打开交换机的命令行界面，通过以下命令进入全局配置模式：`enable``configure terminal`3. 创建两个VLAN，分别命名为VLAN10和VLAN20：`vlan 10``name VLAN10``vlan 20``name VLAN20`4. 验证创建的VLAN：`show vlan brief`检查输出的结果，确保VLAN10和VLAN20已成功创建。

步骤二：配置接口1. 进入VLAN10的配置页面：`interface vlan 10`2. 配置VLAN10的IP地址和子网掩码：`ip address 192.168.10.1 255.255.255.0`3. 进入VLAN20的配置页面：`interface vlan 20`4. 配置VLAN20的IP地址和子网掩码：`ip address 192.168.20.1 255.255.255.0`5. 配置PC1和PC2的IP地址和网关：PC1：- IP地址：192.168.10.2- 子网掩码：255.255.255.0- 默认网关：192.168.10.1PC2：- IP地址：192.168.20.2- 子网掩码：255.255.255.0- 默认网关：192.168.20.1步骤三：设置端口成员1. 进入交换机的配置页面：`interface ethernet 1/1`2. 将接口1/1划分到VLAN10：`switchport access vlan 10`3. 进入PC1的配置页面（通过命令`ipconfig`查找PC1的网络接口名称）：`interface ethernet 0/0`4. 将接口0/0划分到VLAN10：`switchport access vlan 10`5. 进入接口1/2的配置页面：`interface ethernet 1/2`6. 将接口1/2划分到VLAN20：`switchport access vlan 20`7. 进入PC2的配置页面（通过命令`ipconfig`查找PC2的网络接口名称）：`interface ethernet 0/0`8. 将接口0/0划分到VLAN20：`switchport access vlan 20`步骤四：测试VLAN配置是否成功1. 在PC1上打开命令提示符，使用`ping`命令测试与PC2的连接是否正常：`ping 192.168.20.2`如果能收到回复，表示VLAN配置成功。
