实验三：交换机VLAN配置

实验三交换机的VLAN配置一、实验目的1. 理解理解Trunk链路的作用和VLAN的工作原理2. 掌握交换机上创建VLAN、接口分配3．掌握利用三层交换机实现VLAN间的路由的方法。

二、实验环境本实验在实验室环境下进行操作，需要的设备有：配置网卡的PC机若干台，双绞线若干条，CONSOLE线缆若干条，思科交换机cisco 2960两台。

三、实验内容1. 单一交换机的VLAN配置；2. 跨交换机VLAN配置，设置Trunk端口；3. 测试VLAN分配结果；4．在三层交换机上实现VLAN的路由；5．测试VLAN间的连通性四、实验原理1．什么是VLANVLAN是建立在局域网交换机上的，以软件方式实现逻辑工作组的划分与管理，逻辑工作组的站点不受物理位置的限制，当一个站点从一个逻辑工作组移到另一个逻辑工作组时，只需要通过软件设定，而不需要改变它在网络中的物理位置；当一个站点从一个物理位置移动到另一个物理位置时，只要将该计算机连入另一台交换机，通过软件设定后该计算机可成为原工作组的一员。

相同VLAN内的主机可以相互直接通信，不同VLAN中的主机之间不能直接通信，需要借助于路由器或具有路由功能的第三层交换机进行转发。

广播数据包只可以在本VLAN内进行广播，不能传输到其他VLAN中。

2．交换机的端口以太网交换机的每个端口都可以分配给一个VLAN，分配给同一个VLAN的端口共享广播域，即一个站点发送广播信息，同一VLAN中的所有站点都可以接收到。

交换机一般都有三种类型的端口：TRUNK口、ACCESS口、CONSOLE口。

CONSOLE端口：它是专门用于对交换机进行配置和管理的。

通过Console端口连接并配置交换机，是配置和管理交换机必须经过的步骤。

ACCESS口（默认）：ACCESS端口只能通过缺省VLAN ID的报文。

TRUNK 口：为了让连接在不同交换机但属于同一VLAN 的计算机之间能够相互通信，必须把两个交换机相级联的那两个端口配置成TRUNK 口工作模式。

交换机vlan实验报告交换机VLAN实验报告一、实验目的本次实验的目的是通过搭建交换机VLAN网络，掌握VLAN的基本概念、配置方法和应用场景，加深对局域网划分和网络隔离的理解。

二、实验环境本次实验使用了一台Cisco Catalyst 2960交换机和三台PC机作为实验设备。

交换机的端口数量为24个，支持VLAN配置和管理。

三、实验步骤1. 连接实验设备：将三台PC机分别通过网线连接到交换机的不同端口上，确保连接正常。

2. 配置交换机端口：通过命令行界面进入交换机的配置模式，为每个端口指定所属的VLAN。

例如，将1号端口指定为VLAN 10，2号端口指定为VLAN 20，以此类推。

3. 配置VLAN：在交换机中创建所需的VLAN，并将相应的端口加入到对应的VLAN中。

例如，创建VLAN 10和VLAN 20，并将1号端口加入VLAN 10，2号端口加入VLAN 20。

4. 配置VLAN间的通信：为了实现不同VLAN之间的通信，需要在交换机上配置虚拟局域网间路由（VLAN Inter-VLAN Routing）。

通过创建子接口并为其分配IP地址，实现不同VLAN之间的互通。

5. 测试连通性：使用ping命令在不同PC机之间进行连通性测试，确保不同VLAN之间可以相互通信。

四、实验结果经过以上步骤的配置和测试，我们成功搭建了一个具有两个VLAN的交换机网络。

通过ping命令测试，不同VLAN的PC机可以互相通信，实现了网络隔离和安全性的提升。

五、实验总结通过本次实验，我们深入了解了VLAN的概念和配置方法。

VLAN可以将一个物理网络划分成多个逻辑上独立的虚拟网络，实现不同用户、不同部门之间的网络隔离和资源共享。

在企业网络中，VLAN的应用非常广泛，可以提高网络的性能、安全性和管理效率。

然而，在实际应用中，我们还需注意以下几点：1. VLAN的划分应根据实际需求和网络拓扑进行合理规划，避免过度划分或划分不当导致网络管理复杂化。

交换机Vlan 的基本配置实验实验室名称：实验室名称： 成绩：成绩： 姓名姓名学号学号班级班级试验台号试验台号 试验组号组号实验日期实验日期实验名称实验名称 实验九实验九 Vlan 的基本配置的基本配置实验目的实验目的 1.进一步熟悉交换机图形界面进入模式进一步熟悉交换机图形界面进入模式 2. 了解vlan 的基本配置的基本配置实验原理实验原理虚拟局域网(VLAN)是一组逻辑上的设备和用户，这些设备和用户并不受物理位置的限制，不受物理位置的限制，可以根据功能、可以根据功能、部门及应用等因素将它们组织起来，相互之间的通信就好像它们在同一个网段中一样，由此得名虚拟局域网。

VLAN 是一种比较新的技术，工作在OSI 参考模型的第2层和第3层，一个VLAN 就是一个广播域，VLAN 之间的通信是通过第3层的路由器来完成的。

与传统的局域网技术相比较，VLAN 技术更加灵活，它具有以下优点: 网络设备的移动、添加和修改的管理开销减少;可以控制广播活动;可提高网络的安全性。

高网络的安全性。

实验 步 骤1.1.服务器服务器TCP/IP 设置设置实现与Intemet 的通信，使用合法的IP 地址、DNS 和网关地址值。

另一块网卡复杂对内连接，IP 地址设为172.16.4.5，子网掩码设为255.255.255.0，网卡为：172.16.4.1。

2.进入交换配置入口进入交换配置入口3.进入全局配置模式进入全局配置模式4.创建、修改一个VLAN5.删除一个VLAN6.向VLAN分配Access口7.配置VLAN Trunks8.显示这个接口的trunk 设置设置实验结果与体会体会通过本次实验学会了服务器配置VLAN ，VLAN 是一组逻辑上的设备和用户，这些设备和用户并不受物理位置的限制，可以根据功能、部门及应用等因素将它们组织起来，相互之间的通信就好像它们在同一个网段中一样，由此得名虚拟局域网。

VLAN 是一种比较新的技术，工作在OSI 参考模型的第2层和第3层，一个VLAN 就是一个广播域，VLAN 之间的通信是通过第3层的路由器来完成的。

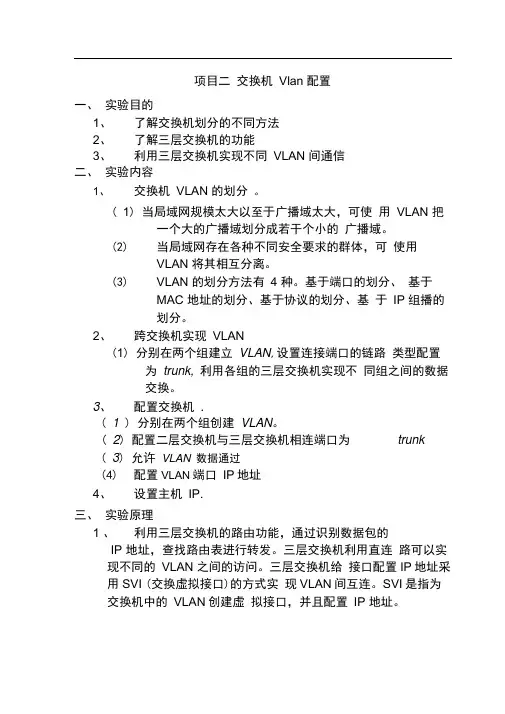

项目二交换机Vlan 配置一、实验目的1、了解交换机划分的不同方法2、了解三层交换机的功能3、利用三层交换机实现不同VLAN 间通信二、实验内容1、交换机VLAN 的划分。

( 1) 当局域网规模太大以至于广播域太大，可使用VLAN 把一个大的广播域划分成若干个小的广播域。

(2)当局域网存在各种不同安全要求的群体，可使用VLAN 将其相互分离。

(3)VLAN 的划分方法有4 种。

基于端口的划分、基于MAC 地址的划分、基于协议的划分、基于IP 组播的划分。

2、跨交换机实现VLAN(1) 分别在两个组建立VLAN,设置连接端口的链路类型配置为trunk,利用各组的三层交换机实现不同组之间的数据交换。

3、配置交换机.( 1 ) 分别在两个组创建VLAN。

( 2) 配置二层交换机与三层交换机相连端口为trunk( 3) 允许VLAN数据通过(4)配置VLAN端口IP地址4、设置主机IP.三、实验原理1 、利用三层交换机的路由功能，通过识别数据包的IP 地址，查找路由表进行转发。

三层交换机利用直连路可以实现不同的VLAN 之间的访问。

三层交换机给接口配置IP地址采用SVI (交换虚拟接口)的方式实现VLAN间互连。

SVI是指为交换机中的VLAN创建虚拟接口，并且配置IP 地址。

四、实验设备1、计算机一台2、H3C 3100、H3C3600 交换机各一台五、实验过程及分析（含截图）1、首先两组各自建立VLAN。

[H3C]Switch VLAN2、设置以太网端口的链路类型为trunk型[H3C]Port lin k-type trunk3、将以太网端口e1/1/0/4设置为trunk端口[H3C]i ntefacee1/0/4[H3C-e1/0/4] port lin k-type trunk4、设置管理VLAN[H3C]management -/lan 25、二层交换机的配置[H3C]vla n 2 to 4为VLAN添加端口[H3C]vla n 2[H3C-vla n2]i nteface e1/0/1 to e1/0/3[H3C-vla n2]quit[H3C]vla n 3[H3C-vla n3]i nteface e1/0/4 to e1/0/6[H3C-vla n3]quit[H3C]vla n 4[H3C-vla n4]i nteface e1/0/7 to e1/0/10[H3C-vla n4]quit[H3C]i nteface e1/0/4 [H3C-ether1/0/4]port lin k-type trunk [H3C-ether1/0/4]quit6、跨交换机实现VLAN拓扑图E1/0/1 层交换机H3CE1/0/E1/0/4 E1/0/5 E1/0/1二层交换机H3CE1/0/2E1/0/2。

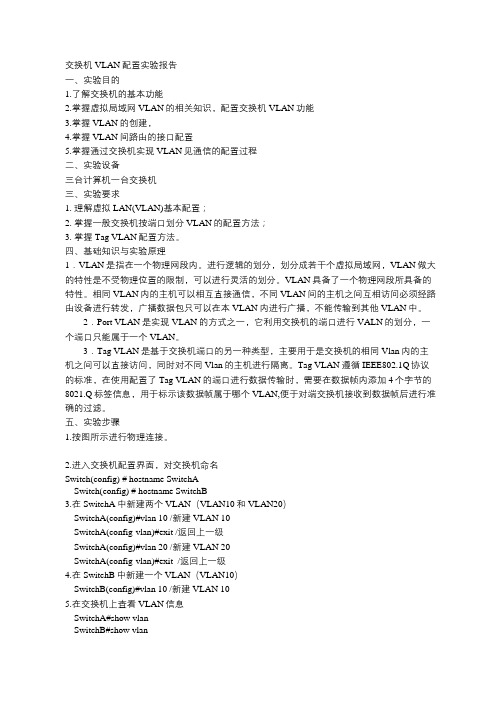

交换机vlan配置实验报告交换机VLAN配置实验报告一、实验目的本次实验的目的是通过交换机的VLAN（Virtual Local Area Network）配置，实现对网络的分割和管理。

通过实验，我们可以深入了解VLAN的原理和配置方法，并掌握VLAN的实际应用。

二、实验环境本次实验使用了一台Cisco交换机作为实验设备，并连接了多台计算机进行网络通信。

交换机使用了Cisco IOS操作系统，计算机使用了Windows操作系统。

三、实验步骤1. 连接设备首先，我们需要将计算机和交换机进行连接。

使用网线将计算机的网卡与交换机的一个端口相连，确保物理连接正常。

2. 登录交换机使用终端模拟器，通过串口或Telnet方式登录交换机的控制台界面。

输入正确的用户名和密码，成功登录交换机后，进入命令行界面。

3. 创建VLAN在命令行界面中，输入以下命令创建VLAN：```Switch(config)# vlan vlan-id```其中，vlan-id为要创建的VLAN的ID号。

根据实际需求，可以创建多个VLAN。

4. 配置端口接下来，我们需要将交换机的端口与VLAN进行绑定。

输入以下命令进行端口配置：```Switch(config)# interface interface-idSwitch(config-if)# switchport mode accessSwitch(config-if)# switchport access vlan vlan-id```其中，interface-id为要配置的端口号，vlan-id为要绑定的VLAN的ID号。

通过以上命令，将指定端口设置为访问模式，并将其绑定到指定的VLAN上。

5. 配置Trunk端口如果需要在交换机之间传输多个VLAN的数据，需要配置Trunk端口。

输入以下命令进行Trunk端口配置：```Switch(config)# interface interface-idSwitch(config-if)# switchport mode trunk```通过以上命令，将指定端口设置为Trunk模式，可以传输多个VLAN的数据。

交换机vlan配置实验报告交换机VLAN配置实验报告摘要：本实验旨在通过配置交换机VLAN来实现不同网络设备之间的隔离通信，提高网络安全性和管理效率。

实验结果表明，正确配置交换机VLAN可以有效地实现不同VLAN之间的隔离通信，提高网络的可靠性和安全性。

一、实验背景随着网络规模的不断扩大，企业网络中存在着大量的网络设备，如服务器、路由器、交换机等。

为了提高网络的安全性和管理效率，需要对不同类型的网络设备进行隔离管理。

而VLAN（Virtual Local Area Network）技术正是为了解决这一问题而诞生的。

通过VLAN技术，可以将不同的网络设备划分到不同的虚拟局域网中，实现不同VLAN之间的隔离通信，提高网络的可靠性和安全性。

二、实验目的本实验旨在通过配置交换机VLAN来实现不同网络设备之间的隔离通信，提高网络的安全性和管理效率。

三、实验环境1. 实验设备：Cisco交换机2. 实验工具：Telnet客户端四、实验步骤1. 进入交换机管理界面，使用管理员账号登录。

2. 创建VLAN：在交换机配置界面中，使用命令创建不同的VLAN，并为每个VLAN分配相应的端口。

3. 配置端口：将不同VLAN的端口进行划分，并设置相应的VLAN ID。

4. 验证配置：使用Telnet客户端连接不同VLAN的设备，验证配置是否生效。

五、实验结果经过以上步骤的配置，我们成功地实现了不同VLAN之间的隔离通信。

通过Telnet客户端连接不同VLAN的设备，发现设备之间无法相互通信，证明了VLAN配置的有效性。

六、实验结论通过本次实验，我们深刻理解了交换机VLAN配置的重要性和实现方法。

正确配置交换机VLAN可以有效地实现不同VLAN之间的隔离通信，提高网络的可靠性和安全性。

在实际网络管理中，我们应当根据实际需求合理配置交换机VLAN，以提高网络的管理效率和安全性。

交换机VLAN配置一、实验目的1、掌握VLAN工作原理及配置技术；2、熟悉华为交换机常用的VLAN配置命令。

二、实验设备主机、交换机。

三、实验要求1、按图1构建网络拓朴图，主机IP地址可自定义；2、将PC3划分到VLAN 2，PC4划分到VLAN 3，查看配置并测试网络连通性。

图1 网络拓朴图3、增加4台主机，网络拓朴图如图2所示，将接GigabitEthernet 0/0/5-GigabitEthernet 0/0/6端口的主机划分到VLAN 2，接GigabitEthernet 0/0/7-GigabitEthernet 0/0/8端口的主机划分到VLAN4，查看配置并测试网络连通性。

图2 网络拓朴图4、配置登录验证方式(1) 配置配置aaa远程认证；(2) 配置交换机远程登录的用户名和密码；(3) 配置登录方式为telnet。

四、实验步骤1、创建网络拓朴图(1) 添加交换机双击交换机图标，添加交换机，修改名称为SwitchA(交换机名称可以自己定义)。

(2) 添加计算机双击计算机图标添加一台PC机，修改名称为PC1，采用相同的方法添加PC2、PC3、PC4。

(3) 添加交换机和计算机之间的连线2、配置主机IP地址和网关地址分别双击PC1 ~ PC4配置主机的IP地址和网关地址。

PC1的IP地址： 192.168.1.1 255.255.255.0 网关： 192.168.1.254PC2的IP地址： 192.168.1.2 255.255.255.0 网关： 192.168.1.254PC3的IP地址： 192.168.1.3 255.255.255.0 网关： 192.168.1.254PC4的IP地址： 192.168.1.4 255.255.255.0 网关： 192.168.1.254例如：配置PC1的IP地址如图3所示。

图3 配置主机A的IP地址和网关地址同理配置其他主机的IP地址和网关地址。

实验三虚拟局域网配置在当今数字化的时代，网络技术的发展日新月异，虚拟局域网（VLAN）作为一种重要的网络技术，在提高网络性能、增强安全性和简化管理方面发挥着关键作用。

本次实验的主要目的就是深入了解并掌握虚拟局域网的配置方法，通过实际操作来感受其在网络架构中的应用和优势。

一、实验背景与目的随着企业规模的不断扩大和网络应用的日益复杂，传统的局域网架构已经难以满足需求。

不同部门之间的网络访问需求各异，对安全性和性能的要求也不尽相同。

虚拟局域网技术的出现，为解决这些问题提供了有效的手段。

本次实验的目的在于：1、理解虚拟局域网的工作原理和概念，包括 VLAN 的划分方式、VLAN 间的通信机制等。

2、掌握在交换机上进行虚拟局域网配置的具体步骤和命令。

3、观察并分析虚拟局域网配置对网络性能和安全性的影响。

4、培养解决实际网络问题的能力，提高网络管理的技能水平。

二、实验设备与环境本次实验所需的设备包括：1、若干台支持 VLAN 功能的交换机，如 Cisco、Huawei 等品牌。

2、若干台计算机，用于连接到交换机进行测试和验证。

3、网络线缆若干，用于连接设备。

实验环境搭建在一个局域网内，确保所有设备能够正常通信，并为每台设备分配了相应的 IP 地址。

三、实验原理虚拟局域网（VLAN）是一种将局域网内的设备逻辑地划分成不同网段的技术。

通过 VLAN 的划分，可以将一个物理的局域网在逻辑上划分成多个不同的广播域，从而有效地控制广播风暴的传播范围，提高网络的性能和安全性。

VLAN 的划分方式有多种，常见的有基于端口的划分、基于 MAC 地址的划分、基于网络层协议的划分等。

在本次实验中，我们主要采用基于端口的划分方式，即将交换机的不同端口划分到不同的 VLAN 中。

VLAN 间的通信需要通过三层设备（如路由器或三层交换机）来实现。

在配置 VLAN 时，需要为每个 VLAN 分配一个 VLAN ID，并设置相应的端口模式（如 Access 端口和 Trunk 端口）。

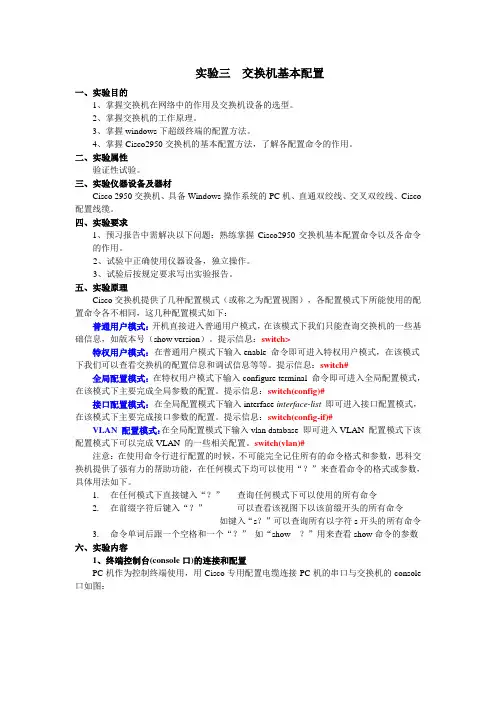

实验三交换机基本配置一、实验目的1、掌握交换机在网络中的作用及交换机设备的选型。

2、掌握交换机的工作原理。

3、掌握windows下超级终端的配置方法。

4、掌握Cisco2950交换机的基本配置方法，了解各配置命令的作用。

二、实验属性验证性试验。

三、实验仪器设备及器材Cisco 2950交换机、具备Windows操作系统的PC机、直通双绞线、交叉双绞线、Cisco 配置线缆。

四、实验要求1、预习报告中需解决以下问题：熟练掌握Cisco2950交换机基本配置命令以及各命令的作用。

2、试验中正确使用仪器设备，独立操作。

3、试验后按规定要求写出实验报告。

五、实验原理Cisco交换机提供了几种配置模式（或称之为配置视图），各配置模式下所能使用的配置命令各不相同，这几种配置模式如下：普通用户模式：开机直接进入普通用户模式，在该模式下我们只能查询交换机的一些基础信息，如版本号（show version）。

提示信息：switch>特权用户模式：在普通用户模式下输入enable 命令即可进入特权用户模式，在该模式下我们可以查看交换机的配置信息和调试信息等等。

提示信息：switch#全局配置模式：在特权用户模式下输入configure terminal 命令即可进入全局配置模式，在该模式下主要完成全局参数的配置。

提示信息：switch(config)#接口配置模式：在全局配置模式下输入interface interface-list 即可进入接口配置模式，在该模式下主要完成接口参数的配置。

提示信息：switch(config-if)#VLAN 配置模式：在全局配置模式下输入vlan database 即可进入VLAN 配置模式下该配置模式下可以完成VLAN 的一些相关配置。

switch(vlan)#注意：在使用命令行进行配置的时候，不可能完全记住所有的命令格式和参数，思科交换机提供了强有力的帮助功能，在任何模式下均可以使用“？”来查看命令的格式或参数，具体用法如下。
