直流电机的结构和拆装

直流有刷电机拆装与基本结构认知实操直流有刷电机是一种常见的电机类型，广泛应用于各种电动设备中。

了解和掌握直流有刷电机的拆装和基本结构认知实操对于电机的日常维修和维护具有重要意义。

本文将介绍直流有刷电机的拆装步骤和基本结构，并提供相应的实操指导。

一、直流有刷电机的拆装步骤1.切断电源：在进行电机拆装之前，首先要确保电源已经切断，以避免电击危险。

2.拆下电机外壳：使用相应的工具将电机外壳上的螺丝或固定件拆下，将外壳从电机定子上取下。

3.拆卸刷片和碳刷：将电机定子内部和定子外部的刷片和碳刷取出，注意不要弄丢。

4.拆下定子：将电机定子从定子轴上取下，有时需要使用适当工具敲击定子轴轻微松动，然后轻轻拉出定子。

5.拆下转子：将转子从电机定子上取下，有时需要使用专用工具或轻微敲击转子旋转部分轻松取下。

6.拆下端盖和扇叶：将电机的端盖和扇叶取下，通常需要拆除固定螺丝或固定圈。

7.拆下轴承：将电机转子两端的轴承取下，注意轴承的方向和安装方式。

8.拆下定位环和其他配件：将电机中的定位环、轴套等其他配件取下，注意记录它们的位置和安装方向。

二、直流有刷电机的基本结构认知1.定子：定子是电机的静部件，通常由硅钢片制成的磁极和绕组组成。

定子上的绕组通过电流产生磁场，与转子磁场产生相互作用，从而使电机转动。

2.转子：转子是电机的动部件，通常由磁性材料制成，具有一定的磁性。

转子上的磁场相对于定子的磁场，通过磁场之间的相互作用，使转子跟随定子旋转。

3.刷子：刷子是与转子相连的导电部件，通过碳刷将外部电流引入电机中。

刷子通常由碳材料制成，具有良好的导电性能和耐磨性。

4.碳刷：碳刷是刷子与电机外部电源的连接部件，通过碳刷将外部电源的电流传递到电机的定子和转子中。

碳刷通常由碳和金属材料制成，具有较低的电阻和较好的导电性能。

三、直流有刷电机的实操指导1.拆卸和装配电机的时候，要小心处理轴承和齿轮等易受损的部件，避免与硬物碰撞，损坏电机。

直流无刷电机的拆解和工作原理直流无刷电机是一种常见的电机类型，它具有高效率、低噪音、寿命长等特点，在工业、交通工具、家电等领域广泛应用。

下面将对直流无刷电机的拆解和工作原理进行详细介绍。

一、直流无刷电机的拆解1. 拆除外壳：首先，需要拆除电机的外壳，这通常可以通过拆卸螺钉或者卡扣来完成。

2. 拆除转轴：接下来，需要将电机的转轴取出。

转轴通常是通过固定在内部的轴承来支撑的，可以通过拆卸轴承或者直接拔出转轴来完成。

3. 拆卸转子：将电机的转子取出。

转子一般由多个磁铁组成，并围绕着转轴旋转。

可以通过拆卸转瞬间来完成。

4. 拆卸定子：定子是电机的固定部分，通常由一组线圈组成。

可以通过拆卸线圈和绕组来完成。

5. 拆卸电刷：直流无刷电机的电刷是与电机转子接触并通过电流传递的部分。

可以通过拆卸电刷来完成。

二、直流无刷电机的工作原理直流无刷电机的工作原理可以分为三个部分：转子、定子和电子控制部分。

1. 转子部分：直流无刷电机的转子通常由一组磁铁组成，磁铁的极性会随着转子的转动而不断改变。

转子内部有固定的传感器，能够感应到磁铁的极性变化。

2. 定子部分：直流无刷电机的定子由一组线圈和绕组组成。

线圈被安装在定子的铁芯上，通过电流进入线圈，会产生磁场。

定子的线圈通常与转子的磁铁相对应。

3. 电子控制部分：直流无刷电机的电子控制部分通常由电机控制器和传感器组成。

电机控制器根据传感器反馈的信息，控制电流的方向和大小，以调整转子和定子的磁场，从而控制电机的转动。

传感器会感知到转子磁铁的位置，并将这些信息传递给电机控制器。

直流无刷电机的工作原理可以简单概括为：电流通过定子线圈产生磁场，磁场与转子磁铁相互作用，引起转子旋转。

电机控制器根据传感器的反馈，调整电流的方向和大小，以控制电机的运动。

三、直流无刷电机的特点和应用1. 高效率：直流无刷电机的效率通常在80%以上，比传统的直流有刷电机效率更高。

2. 低噪音：直流无刷电机没有刷子的摩擦和电火花产生的噪音，运行更加平稳安静。

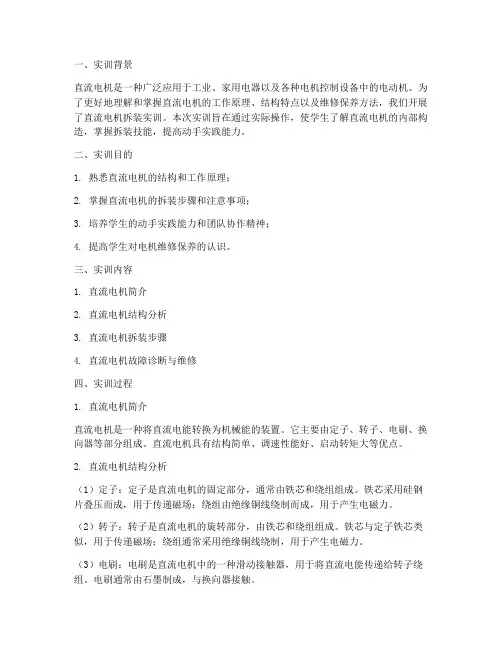

一、实训背景直流电机是一种广泛应用于工业、家用电器以及各种电机控制设备中的电动机。

为了更好地理解和掌握直流电机的工作原理、结构特点以及维修保养方法，我们开展了直流电机拆装实训。

本次实训旨在通过实际操作，使学生了解直流电机的内部构造，掌握拆装技能，提高动手实践能力。

二、实训目的1. 熟悉直流电机的结构和工作原理；2. 掌握直流电机的拆装步骤和注意事项；3. 培养学生的动手实践能力和团队协作精神；4. 提高学生对电机维修保养的认识。

三、实训内容1. 直流电机简介2. 直流电机结构分析3. 直流电机拆装步骤4. 直流电机故障诊断与维修四、实训过程1. 直流电机简介直流电机是一种将直流电能转换为机械能的装置。

它主要由定子、转子、电刷、换向器等部分组成。

直流电机具有结构简单、调速性能好、启动转矩大等优点。

2. 直流电机结构分析（1）定子：定子是直流电机的固定部分，通常由铁芯和绕组组成。

铁芯采用硅钢片叠压而成，用于传递磁场；绕组由绝缘铜线绕制而成，用于产生电磁力。

（2）转子：转子是直流电机的旋转部分，由铁芯和绕组组成。

铁芯与定子铁芯类似，用于传递磁场；绕组通常采用绝缘铜线绕制，用于产生电磁力。

（3）电刷：电刷是直流电机中的一种滑动接触器，用于将直流电能传递给转子绕组。

电刷通常由石墨制成，与换向器接触。

（4）换向器：换向器是直流电机中的一种旋转接触器，用于改变转子绕组的电流方向，使电机正常工作。

3. 直流电机拆装步骤（1）准备工具：螺丝刀、扳手、绝缘手套、绝缘胶布等。

（2）断开电源：确保直流电机处于断电状态，避免触电事故。

（3）拆卸电刷：用螺丝刀拧下固定电刷的螺丝，轻轻取出电刷。

（4）拆卸换向器：用扳手拧下固定换向器的螺丝，轻轻取出换向器。

（5）拆卸转子：拆卸转子时，注意不要损坏转子绕组。

首先，用螺丝刀拧下固定转子轴的螺丝；然后，轻轻取出转子。

（6）拆卸定子：拆卸定子时，注意不要损坏绕组。

首先，用螺丝刀拧下固定定子的螺丝；然后，轻轻取出定子。

一、前言直流电动机作为一种广泛应用于工业、交通、家电等领域的动力设备，其结构和工作原理对于我们理解电机工作原理和维修技术具有重要意义。

本次实训旨在通过拆装直流电动机，了解其结构组成、工作原理以及常见故障，提高我们的动手能力和实际操作技能。

二、实训目的1. 熟悉直流电动机的结构组成和各部分的作用；2. 掌握直流电动机的拆装方法；3. 了解直流电动机的工作原理；4. 学会分析直流电动机的常见故障及维修方法。

三、实训时间2023年3月15日四、实训地点电气工程实验室五、实训内容1. 直流电动机的结构组成直流电动机主要由定子、转子、端盖、风扇、罩壳、机座、接线盒等部分组成。

其中，定子用于产生磁场和支撑转子，转子是电动机的旋转部分，负责产生电磁转矩。

以下是各部分的作用：（1）定子：产生磁场和支撑转子，由定子铁心、定子绕组和机座组成；（2）转子：产生电磁转矩，由转子铁心、转子绕组和转轴组成；（3）端盖：固定在电动机两端，起密封和支撑作用；（4）风扇：散热，降低电动机运行温度；（5）罩壳：保护电动机内部元件；（6）机座：固定和支撑定子铁心；（7）接线盒：连接电动机外部电路。

2. 直流电动机的拆装方法（1）拆装前的准备工作：检查电动机外观，确认无损坏；准备好拆装工具，如扳手、螺丝刀等。

（2）拆装步骤：①拆卸接线盒：拔掉接线盒内的接线，用扳手拧下接线盒固定螺丝，取下接线盒；②拆卸端盖：用扳手拧下端盖固定螺丝，取下端盖；③拆卸风扇：拧下风扇固定螺丝，取下风扇；④拆卸转子：拧下转子固定螺丝，取下转子；⑤拆卸定子：用扳手拧下定子固定螺丝，取下定子；⑥拆卸机座：用扳手拧下机座固定螺丝，取下机座。

3. 直流电动机的工作原理直流电动机是利用电磁感应原理实现电能和机械能的转换。

当电动机接通电源时，电流通过定子绕组产生磁场，转子绕组在磁场中感应出电动势，从而产生电磁转矩，使转子旋转。

4. 直流电动机的常见故障及维修方法（1）故障现象：电动机不转或转速不稳定；维修方法：检查电源是否正常，检查定子绕组、转子绕组是否有短路、断路现象，检查电刷与换向器接触是否良好。

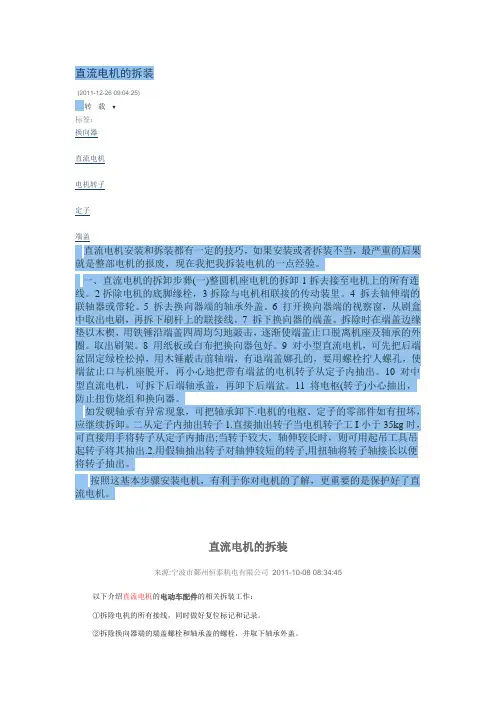

直流电机的拆装(2011-12-26 09:04:25)转载▼标签：换向器直流电机电机转子定子端盖直流电机安装和拆装都有一定的技巧，如果安装或者拆装不当，最严重的后果就是整部电机的报废，现在我把我拆装电机的一点经验。

一、直流电机的拆卸步葬(一)整圆机座电机的拆卸1拆去接至电机上的所有连线。

2拆除电机的底脚缘栓，3拆除与电机相联接的传动装里。

4 拆去轴伸端的联轴器或带轮。

5 拆去换向器端的轴承外盖。

6 打开换向器端的视察窗，从剧盒中取出电刷，再拆下刷杆上的联接线。

7 拆下换向器的端盖。

拆除时在端盖边缘垫以木楔，用铁锤沿端盖四周均匀地敲击，逐渐使端盖止口脱离机座及轴承的外圈。

取出刷架。

8 用纸板或白布把换向器包好。

9 对小型直流电机，可先把后端盆固定绿栓松掉，用木锤蔽击前轴端，有退端盖娜孔的，要用螺栓拧人螺孔，使端盆止口与机座脱开，再小心地把带有端盆的电机转子从定子内抽出。

10 对中型直流电机，可拆下后端轴承盖，再卸下后端盆。

11 将电枢(转子)小心抽出，防止扭伤烧组和换向器。

如发砚轴承有异常现象，可把轴承卸下.电机的电枢、定子的零部件如有扭坏，应继续拆卸。

二从定子内抽出转子1.直接抽出转子当电机转子工I小于35kg时，可直接用手将转子从定子内抽出;当转于较大，轴伸较长时，则可用起吊工具吊起转子将其抽出.2.用假轴抽出转子对轴伸较短的转子,用扭轴将转子轴接长以便将转子抽出。

按照这基本步骤安装电机，有利于你对电机的了解，更重要的是保护好了直流电机。

直流电机的拆装来源:宁波市鄞州恒泰机电有限公司2011-10-08 08:34:45以下介绍直流电机的电动车配件的相关拆装工作：①拆除电机的所有接线，同时做好复位标记和记录。

②拆除换向器端的端盖螺栓和轴承盖的螺栓，并取下轴承外盖。

③打开端盖的通风窗，从各刷握中取出电刷，然后再拆下接在刷杆上的连接线，并做好电刷和连接线的复位标记。

④拆卸换向器端的端盖。

拆卸时先在端盖与机座的接合处打上复位标记，然后在端盖边缘处垫以木楔，用铁锤沿端盖的边缘均匀地敲打，使端盖止口慢慢地脱开机座及轴承外圈。

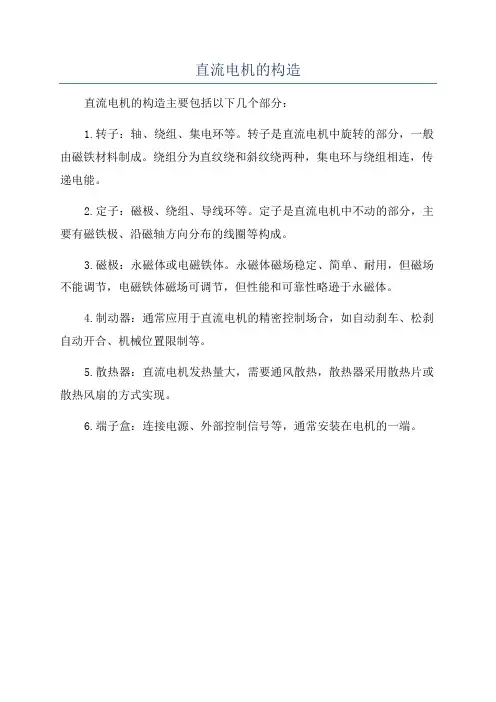

直流电机的构造
直流电机的构造主要包括以下几个部分：
1.转子：轴、绕组、集电环等。

转子是直流电机中旋转的部分，一般由磁铁材料制成。

绕组分为直纹绕和斜纹绕两种，集电环与绕组相连，传递电能。

2.定子：磁极、绕组、导线环等。

定子是直流电机中不动的部分，主要有磁铁极、沿磁轴方向分布的线圈等构成。

3.磁极：永磁体或电磁铁体。

永磁体磁场稳定、简单、耐用，但磁场不能调节，电磁铁体磁场可调节，但性能和可靠性略逊于永磁体。

4.制动器：通常应用于直流电机的精密控制场合，如自动刹车、松刹自动开合、机械位置限制等。

5.散热器：直流电机发热量大，需要通风散热，散热器采用散热片或散热风扇的方式实现。

6.端子盒：连接电源、外部控制信号等，通常安装在电机的一端。
