CPU的引脚信号和工作模式
- 格式:ppt
- 大小:1.09 MB
- 文档页数:49

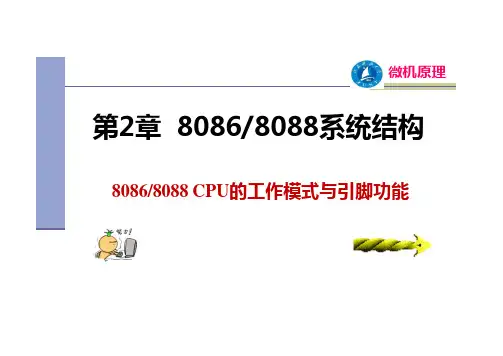

微机原理第2章8086/8088系统结构8086/8088 CPU的工作模式与引脚功能
1. 8086/8088 CPU的工作模式
微机原理
微机原理
最小模式:CPU 上引脚MN/MX=1时,工作于最小模式,其控制总线由CPU 的引脚直接形成。
最大模式:CPU 上引脚MN/MX=0时,工作于最大模式,其控制总线由CPU 的引脚与总线控制器共同形成。
1. 8086/8088 CPU 的工作模式
2. 8086/8088 CPU的引脚与功能
微机原理
说明:
小括号内的是最大模式下的引脚含义
最小模式下的,没有括号的是
8086与8088引脚的不同:
引脚号8086的标注8088的标注
2~8,39AD14~AD8,AD15A14~A8,A15 28M/IO(S2)IO/M(S2)
34BHE/S7SS0(HIGH)
引脚功能
微机原理~A19/S3~S6:分时复用的地址/状态线。
(1)A
16
~AD0:分时复用的地址/数据线。
(2)AD
15
AD7~AD0,A8~A15(8088)
(3)ALE:地址锁存允许信号。
(4)M/IO(IO/M)存储器与IO选择线
WR写信号
RD读信号
DT/R数据发送/接收信号
DEN数据允许信号
微机原理S4S3含义
0 0 1 10
1
1
当前正在使用ES附加段
当前正在使用SS堆栈段
当前正在使用CS或未使用任何段寄存器
当前正在使用DS数据段
DS寄存器
微机原理下次课见。
cpu供电引脚定义-回复“CPU供电引脚定义”是一个关于计算机中央处理器(CPU)供电引脚的定义和解释。
在本篇文章中,我们将一步一步回答这个问题,并深入了解CPU 供电引脚的作用和不同引脚的功能。
我们将从基本概念开始,逐渐深入,帮助读者了解这个主题的方方面面。
第一部分:基本概念和背景知识计算机中央处理器(CPU)是计算机的核心部件,负责执行各种指令和进行数据处理。
为了正常工作,CPU需要稳定的电源供应。
这就涉及到CPU 供电引脚的作用。
供电引脚是连接计算机硬件和电源的接口。
对于CPU而言,供电引脚充当了电源信号和电流流动的通路。
不同的供电引脚承担不同的功能,确保CPU能够正常工作并实现高性能计算。
第二部分:CPU供电引脚一个CPU可能有数十个供电引脚,下面列举了其中几个重要的引脚,并对它们的功能进行解释。
1. VCC/VCCIN引脚:这是一个重要的引脚,它提供了CPU所需的电源电压。
通常情况下,这个引脚与电源模块连接,确保CPU能够正常工作。
2. GND引脚:这是接地引脚,用于提供电流回路的接地。
它对于稳定的电流流动非常重要,确保CPU的正常运行。
3. VID/P微引脚:这些引脚是电压标识引脚,与VCC引脚密切相关。
它们用于指定CPU所需的工作电压,以满足不同的工作负载需求。
4. VSS引脚:这是供电引脚之一,用于连接CPU的内部电压分压网络。
它起到了维持CPU内部稳定电压的作用。
5. VRM引脚:这是供电引脚之一,连接到电压调节模块(VRM)。
VRM是用于调节CPU电压的设备,确保CPU工作在正确的电压范围内。
6. AVGATE引脚:这是供电引脚之一,也连接到VRM。
它负责控制VRM 的开关,以提供不同级别的电压,以适应CPU在不同工作状态下的需求。
第三部分:CPU供电的重要性CPU供电引脚的正确使用和连接对于计算机的性能和稳定性至关重要。
一个不稳定的供电系统可能导致CPU工作不正常,甚至造成计算机崩溃。
8086CPU系统、总线操作和时序8086CPU系统、总线操作和时序第⼀节 8086的引脚信号与功能回顾:8086/8088微型计算机的组成、结构及微机系统的⼯作过程,微机系统的存储器组织及相关概念。
本讲重点:8086/8088CPU的两种⼯作模式,8086/8088CPU的外部结构,即引脚信号及其功能。
讲授内容:⼀、 8086/8088微处理器⼯作模式及外部结构1.8086/8088CPU的两种⼯作模式为了适应各种使⽤场合,在设计8088/8086CPU芯⽚时,就考虑了其应能够使它⼯作在两种模式下,即最⼩模式与最⼤模式。
所谓最⼩模式,就是系统中只有⼀个8088/8086微处理器,在这种情况下,所有的总线控制信号,都是直接由8088/8086CPU 产⽣的,系统中的总线控制逻辑电路被减到最少,该模式适⽤于规模较⼩的微机应⽤系统。
最⼤模式是相对于最⼩模式⽽⾔的,最⼤模式⽤在中、⼤规模的微机应⽤系统中,在最⼤模式下,系统中⾄少包含两个微处理器,其中⼀个为主处理器,即8086/8086CPU,其它的微处理器称之为协处理器,它们是协助主处理器⼯作的。
与8088/8086CPU配合⼯作的协处理器有两类,⼀类是数值协处理器8087 另⼀类是输⼊/输出协处理器8089。
8087是⼀种专⽤于数值运算的协处理器,它能实现多种类型的数值运算,如⾼精度的整型和浮点型数值运算,超越函数(三⾓函数、对数函数)的计算等,这些运算若⽤软件的⽅法来实现,将耗费⼤量的机器时间。
换句话说,引⼊了8087协处理器,就是把软件功能硬件化,可以⼤⼤提⾼主处理器的运⾏速度。
8089协处理器,在原理上有点像带有两个DMA通道的处理器,它有⼀套专门⽤于输⼊/输出操作的指令系统,但是8089⼜和DMA控制器不同,它可以直接为输⼊/输出设备服务,使主处理器不再承担这类⼯作。
所以,在系统中增加8089协处理器之后,会明显提⾼主处理器的效率,尤其是在输⼊/输出操作⽐较频繁的系统中。

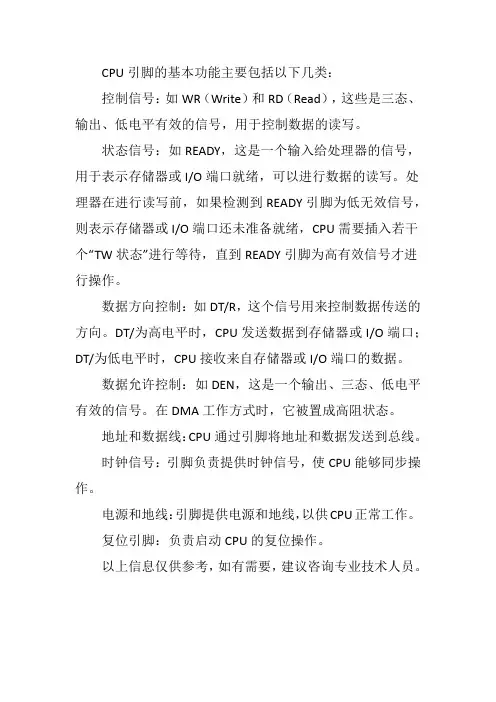

cpu引脚的基本功能-回复CPU(中央处理器)是计算机的核心部件,它负责执行计算机的指令并控制其他硬件设备的操作。
而CPU引脚则是连接CPU与其他硬件组件的接口,它们传递信号和数据以实现不同的功能。
在本文中,我们将逐步解释CPU引脚的基本功能。
首先,让我们谈谈引脚的概念。
引脚是CPU芯片上固定的金属接点,它们类似于电线的末端,可以连接到外部设备。
不同类型的引脚执行不同的功能,包括数据传输、电源供应、时钟同步等。
每个CPU芯片可能有不同数量和类型的引脚,这取决于其设计和功能。
接下来,我们将详细介绍几种常见的CPU引脚及其功能。
1. 电源引脚:CPU芯片需要电源供应来工作,其中有几个引脚被用来提供不同电压的电源。
例如,Vcc引脚通常连接到主电源线,向CPU提供稳定的直流电压。
另一个重要的电源引脚是地引脚(GND),它与电路的地连接,用于返回电流并确保信号的稳定性。
2. 时钟引脚:CPU需要一个稳定的时钟信号来同步其内部操作。
时钟引脚(CLK)提供了一个基准信号,规定了CPU操作的速度和顺序。
时钟信号的频率决定了CPU的运行速度,通常以兆赫兹(MHz)为单位。
3. 数据引脚:这是CPU芯片与其他设备传输数据和信号的主要通路。
数据引脚通常分为输入和输出引脚,它们被用于将数据从CPU发送到其他设备或接收来自其他设备的数据。
数据引脚的数量和宽度决定了CPU的数据传输能力,较高的位宽可以传输更多的数据。
4. 控制引脚:这些引脚用于控制CPU的操作和执行特定的指令。
例如,读(RD)和写(WR)引脚用于控制从内存读取数据或向内存写入数据。
另一个重要的控制引脚是复位(RESET)引脚,用于将CPU恢复到初始状态。
5. 地址引脚:地址引脚用于指示CPU访问内存或外设时的数据位置。
地址引脚的数量决定了CPU的地址空间大小,即它可以寻址的内存或外设的总量。
6. 中断引脚:CPU通常具有中断机制,可以在发生重要事件时暂停当前操作并处理中断请求。
CPU引脚介绍范文CPU引脚是指在中央处理器(CPU)上用来连接主板的金属引脚。
这些引脚负责传输数据和信号,连接主板上的其他组件,以及提供电源供应和接地。
CPU引脚的设计和布局是由CPU制造商根据其特定的体系结构和功能需求决定的。
下面将详细介绍CPU引脚的常见类型和功能。
首先,我们将讨论CPU引脚的基本类型。
CPU引脚通常分为两种类型:力锁定引脚和束发射引脚。
力锁定引脚用于传输信号和电源供应,而束发射引脚用于传输高速数据。
力锁定引脚通常包括电源和接地引脚。
电源引脚通常用来连接主板上的电源供应单元,为CPU提供所需的电力。
接地引脚则用于接地,以确保电路的稳定性和可靠性。
束发射引脚则负责传输高速数据。
这些引脚可以分为输入引脚和输出引脚。
输入引脚接收来自主板上其他组件(如内存、显卡等)的数据。
输出引脚则将处理器内部的数据发送给主板上的其他组件。
在束发射引脚中,还有一种常见的类型叫做时钟引脚。
时钟引脚负责提供CPU内部时钟信号,控制CPU各个部件的工作节奏和同步性。
时钟引脚的频率决定了CPU的工作速度。
较高的时钟频率通常意味着较高的处理速度。
除了基本类型的引脚,CPU还可能具有其他特殊功能的引脚。
例如,一些CPU包含用于连接外部缓存的引脚。
外部缓存可以增加CPU的性能和缓存容量。
另外,一些CPU还提供调试和监控功能的引脚,允许开发人员进行调试和性能测试。
在实际应用中,不同的CPU制造商有不同的引脚数量和布局。
例如,Intel的CPU通常有数百个引脚,而AMD的CPU通常有更少的引脚。
此外,随着技术的不断发展,CPU引脚的类型和功能也在不断改进和演变。
因此,不同的CPU代系列之间可能存在一些差异。
总之,CPU引脚是中央处理器和主板之间必不可少的连接接口。
它们负责传输数据和信号,连接主板上的其他组件,并提供电源供应和接地。
不同类型的引脚具有不同的功能,包括电源引脚、接地引脚、输入引脚、输出引脚、时钟引脚等。
8086微处理器的引脚功能一、有关引脚信号的一些基本知识(地址线、数据线、控制线、其它)1、认识一个引脚信号首先必须弄清该信号是高电平有效,还是低电平有效,特别是控制信号,认识其有效电平是至关重要的。
例如“写控制”信号WR 和“读控制”信号RD 等是低电平有效信号。
只有在WR 信号线为低电平时,才能将数据总线上的数据写入指定的内存单元或I /O 端口;同样,只有在RD 信号线为低电平时,才能将数据总线上的数据读人CPU 。
低电平信号以信号的标识符(如WR 、RD )上方加一横线(即WR 和RD )表示之,也有以/WR 或"WR#”表示的。
而“地址锁存允许”信号ALE 则为高电平有效信号。
2、必须了解引脚信号是输入信号、输出信号还是双向信号。
在8086 CPU 中,输出信号线是CPU 用来控制内存或I /O 接口工作的信号线,如WR 、RD 、DEN 、HLDA 、INTA 等;输入信号线是同CPU 进行数据传输的内存和I /O 端口,或多处理器系统中的外部处理器向CPU 传送的控制信息或状态信息,用来控制CPU 工作的信号线,如READY 、RESET 、NMI 、INTR 、HOLD 、TEST 等。
另外,还有,些双向信号线,如0AD ~19AD 在传送数据信息时为双向信号线;RQ /0GT 和RQ /1GT (请求/允许总线访问控制信号)也为双向线,用作输入时为“请求总线访问”RQ 用作输出时为“允许总线访问”GT 。
3、输出信号线还有是否是“三态”信号的区别。
所谓“三态”信号是指,输出电平除“高电平”和“低电平”两种状态外,还有第三种状态——“高阻态”,处于高阻态的输出信号同外部负载连接时,相当于信号“开路”——即该信号线同负载的关系是:物理上是“连接”的,逻辑上是“断开”的。
8086 CPU 的输出信号中属于三态信号的有0AD ~15AD 、16A /3S ~19AD /6S 、BHE /7S 、RD 、WR 、M /IO 、DT /R 、DEN 、LOCK 以及2S 、1S 、0S ,都是“三态”信号线。
