部分常见主板适用类型：主板适用类型，是指该主板所适用的应用类型。
针对不同用户的不同需求、不同应用范围，主板被设计成各不相同的类型，即分为台式机主板和服务器/工作站主板。
台式机主板。
就是平常大部分场合所提到的应用于PC的主板，板型是ATX或MicroATX结构，使用普通的机箱电源，采用的是台式机芯片组，只支持单CPU，内存最大只能支持到4GB，而且一般都不支持ECC内存。
存储设备接口也是采用IDE 或SATA接口，某些高档产品会支持RAID。
显卡接口多半都是采用AGP 4X、8X，以及PCI-E。
扩展接口也比较丰富，有多个USB2.0/1.1，IEEE1394，COM，LPT，IrDA等接口以满足用户的不同需求。
扩展插槽的类型和数量也比较多，有多个PCI，CNR，AMR等插槽适应用户的需求。
部分带有整合的网卡芯片，有低档的10/100Mbps自适应网卡，也有高档的千兆网卡。
在价格方面，既有几百元的入门级或主流产品，也有一二千元的高档产品以满足不同用户的需求。
台式机主板的生产厂商和品牌也非常多。
芯片组。
芯片组（Chipset）是主板的核心组成部分，如果说中央处理器（CPU）是整个电脑系统的心脏，那么芯片组将是整个身体的躯干。
主板芯片组几乎决定着主板的全部功能，其中CPU的类型、主板的系统总线频率，内存类型、容量和性能，显卡插槽规格是由芯片组中的北桥芯片决定的；而扩展槽的种类与数量、扩展接口的类型和数量（如USB2.0/1.1，IEEE1394，串口，并口，笔记本的VGA输出接口）等，是由芯片组的南桥决定的。
还有些芯片组由于纳入了3D加速显示（集成显示芯片）、AC’97声音解码等功能，还决定着计算机系统的显示性能和音频播放性能等。
目前，能够生产芯片组的厂家有英特尔（美）、VIA（中国台湾）、SiS（中国台湾）、ALi（中国台湾）、AMD（美）、NVIDIA（美）、ATI（加）、ServerWorks（美）等几家，其中以英特尔和VIA的芯片组最为常见。
速龙64双核插槽类型Socket AM2 针脚数目940针羿龙II Phenom X6 插槽类型Socket AM3 针脚数目938 针羿龙II X4 同上羿龙II X2 同上速龙II Athlon X2 同上速龙II X3 同上速龙II X4 同上英特尔酷睿2四核及至尊插槽类型LGA775 针脚数目775 针如：Q8200、QX9300酷睿2双核Core 同上如奔腾双核插槽类型LGA775 针脚数目775 针如：E7400一代I3 插槽类型LGA1156 针脚数目1156 针如：I3 530一代I5 插槽类型LGA1156 针脚数目1156 针如：I5 760 I5 661酷睿I7 Extreme(散) 插槽类型LGA1366 针脚数目1366 针如：I7-980X普通I7 同上二代I3 插槽类型LGA1155 针脚数目1155 针如：I3 2310 I3 2100二代I5 插槽类型LGA1155 针脚数目1155 针如：I5 2500K I5 2300二代I7 插槽类型LGA1155 针脚数目1155 针如：I7 2600 2600KIntel P43 Intel Celeron 400、Pentium 4、Pentium 4 EE、Pentium D、Pentium EE、Celeron Dual-Core、Pentium Dual-Core、Core 2 Duo、Core 2 Quad、Core 2 Extreme 插槽：Socket775Intel P45 Intel Celeron 400、Pentium 4、Pentium 4 EE、Pentium D、Pentium EE、Celeron Dual-Core、Pentium Dual-Core、Core 2 Duo、Core 2 Quad、Core 2 Extreme 插槽：Socket775Intel Q33 Intel Celeron 400、Pentium 4、Pentium 4 EE、Pentium D、Pentium EE、Pentium Dual-Core、Core 2 Duo、Core 2 Quad、Core 2 Extreme 插槽：Socket775Intel Q43 Intel Celeron 400、Pentium 4、Pentium 4 EE、Pentium D、Pentium EE、Celeron Dual-Core、Pentium Dual-Core、Core 2 Duo、Core 2 Quad、Core 2 Extreme 插槽：Socket775Intel G45 Intel Celeron 400、Pentium 4、Pentium 4 EE、Pe ntium D、Pentium EE、Celeron Dual-Core、Pentium Dual-Core、Core 2 Duo、Core 2 Quad、Core 2 Extreme 插槽：Socket775Intel P55 Intel Celeron 400、Pentium 4、Pentium 4 EE、Pentium D、Pentium EE、Celeron Dual-Core、Pentium Dual-Core、Core 2 Duo、Core 2 Quad、Core 2 Extreme 插槽：Socket1156Intel H55 Intel Core i7、Core i5、Core i3 插槽：Socket1156Intel H57 Intel Core i7、Core i5、Core i3 插槽：Socket1156Intel X58 Intel Core i7、Core i7 Extreme 插槽：Socket1366Intel H67 P67 Intel Core i7、Core i5、Core i3 插槽：Socket1155Intel G31 Intel Celeron 400、Pentium 4、Pentium 4 EE、Pentium D、Pentium EE、Pentium Dual-Core、Core 2 Duo、Core 2 Quad、Core 2 Extreme 插槽：Socket775Intel G41 Intel Celeron 400、Pentium 4、Pentium 4 EE、Pentium D、Pentium EE、Celeron Dual-Core、Pentium Dual-Core、Core 2 Duo、Core 2 Quad、Core 2 Extreme 插槽：Socket775Intel H61 Intel Core i7、Core i5、Core i3 插槽：Socket1155Intel Z68 Intel Core i7、Core i5、Core i3 插槽：Socket1155Phenom 羿龙Athlon 速龙Sempron 闪龙Turion 炫龙AMD 990FX AMD Phenom II羿龙、Athlon II速龙AMD 890GX AMD Athlon、Athlon II、Phenom、Phenom II SocketAM3AMD 890FX AMD Athlon、Athlon II、Phenom、Phenom II SocketAM2+/AM3AMD 880G AMD Phenom II、Athlon II SocketAM3AMD 870 AMD Phenom II、Athlon II SocketAM2+/AM3AMD 790GX AMD Sempron、Athlon 64、Athlon 64 X2、Athlon X2、Athlon 64 FX、Phenom、Phenom FX SocketAM2/AM2+AMD 780V AMD Sempron、Athlon 64、Athlon 64 X2、Athlon X2、Athlon 64 FX、Phenom、Phenom FX SocketAM2/AM2+AMD 760G AMD Phenom、Athlon X2AMD 785G AMD Phenom II、Athlon II SocketAM2/AM2+/AM3SocketAM2/AM2+/AM3 AMD Sempron、Athlon 64、Athlon 64 X2、Athlon X2、Athlon 64 FX、Phenom、Phenom FX SocketAM2/AM2+AMD 780G AMD Sempron、Athlon 64、Athlon 64 X2、Athlon X2、Athlon 64 FX、Phenom、Phenom FX SocketAM2/AM2+AMD 790X AMD Sempron、Athlon 64、Athlon 64 X2、Athlon X2、Athlon 64 FX、Phenom、Phenom FX SocketAM2/AM2+AMD 780E AMD Athlon、Athlon X2、Phenom SocketAM2/AM2+AMD 740V AMD Sempron、Athlon 64、Athlon 64 X2、Athlon 64 FX SocketAM2AMD 790FX AMD Sempron、Athlon 64、Athlon 64 X2、Athlon X2、Athlon 64 FX、Phenom、Phenom FX SocketAM2/AM2+/F/F+FM1插槽，可能有A55，A75，1155插槽可能有B75，H77，Z77。
部分常见主板适用类型：主板适用类型，是指该主板所适用的应用类型。
针对不同用户的不同需求、不同应用范围，主板被设计成各不相同的类型，即分为台式机主板和服务器/工作站主板。
台式机主板。
就是平常大部分场合所提到的应用于PC的主板，板型是ATX或Micro ATX结构，使用普通的机箱电源，采用的是台式机芯片组，只支持单CPU，内存最大只能支持到4GB，而且一般都不支持ECC内存。
存储设备接口也是采用IDE 或SATA接口，某些高档产品会支持RAID。
显卡接口多半都是采用AGP 4X、8X，以及PCI-E。
扩展接口也比较丰富，有多个USB2.0/1.1，IEEE1394，COM，LPT，IrDA等接口以满足用户的不同需求。
扩展插槽的类型和数量也比较多，有多个PCI，CNR，AMR等插槽适应用户的需求。
部分带有整合的网卡芯片，有低档的10/100Mbps自适应网卡，也有高档的千兆网卡。
在价格方面，既有几百元的入门级或主流产品，也有一二千元的高档产品以满足不同用户的需求。
台式机主板的生产厂商和品牌也非常多。
芯片组。
芯片组（Chipset）是主板的核心组成部分，如果说中央处理器（CPU）是整个电脑系统的心脏，那么芯片组将是整个身体的躯干。
主板芯片组几乎决定着主板的全部功能，其中CPU的类型、主板的系统总线频率，内存类型、容量和性能，显卡插槽规格是由芯片组中的北桥芯片决定的；而扩展槽的种类与数量、扩展接口的类型和数量（如USB2.0/1.1，IEEE1394，串口，并口，笔记本的VGA输出接口）等，是由芯片组的南桥决定的。
还有些芯片组由于纳入了3D加速显示（集成显示芯片）、AC’97声音解码等功能，还决定着计算机系统的显示性能和音频播放性能等。
目前，能够生产芯片组的厂家有英特尔（美）、VIA（中国台湾）、SiS（中国台湾）、ALi（中国台湾）、AMD（美）、NVIDIA （美）、ATI（加）、Server Works（美）等几家，其中以英特尔和VIA的芯片组最为常见。
cpu针脚数与主板的关系CPU接口类型：CPU需要通过某个接口与主板连接的才能进行工作。
CPU经过这么多年的发展，采用的接口方式有引脚式、卡式、触点式、针脚式等。
而目前CPU的接口都是针脚式接口，对应到主板上就有相应的插槽类型。
CPU接口类型不同，在插孔数、体积、形状都有变化，所以不能互相接插。
CPU接口：Socket AM2Socket AM2是2006年5月底发布的支持DDR2内存的AMD64位桌面CPU的接口标准，具有940根CPU针脚，支持双通道DDR2内存。
虽然同样都具有940根CPU针脚，但Socket AM2与原有的Socket 940在针脚定义以及针脚排列方面都不相同，并不能互相兼容。
目前采用Socket AM2接口的有低端的Sempron、中端的Athlon 64、高端的Athlon 64 X2以及顶级的Athlon 64 FX等全系列AMD 桌面CPU，支持200MHz外频和1000MHz的HyperTransport总线频率，支持双通道DDR2内存，其中Athlon 64 X2以及Athlon 64 FX 最高支持DDR2 800，Sempron和Athlon 64最高支持DDR2 667。
按照AMD的规划，Socket AM2接口将逐渐取代原有的Socket 754接口和Socket 939接口，从而实现桌面平台CPU接口的统一。
CPU接口：Socket S1Socket S1是2006年5月底发布的支持DDR2内存的AMD64位移动CPU的接口标准，具有638根CPU针脚，支持双通道DDR2内存，这是与只支持单通道DDR内存的移动平台原有的Socket 754接口的最大区别。
目前采用Socket S1接口的有低端的Mobile Sempron和高端的Turion 64 X2。
按照AMD的规划，Socket S1接口将逐渐取代原有的Socket 754接口从而成为AMD移动平台的标准CPU接口。
032n06n针脚定义
CPU针脚常指的是硬件芯片向外提供的接口方式，由于采用的是针式接口，所以称为针脚。
CPU针脚即一种接口类型，CPU需要通过某个接口与主板连接的才能进行工作，经过这么多年的发展，采用的接口方式有引脚式、卡式、触点式、针脚式等。
而使用最普遍的CPU的接口是针脚式接口，对应到主板上就有相应的插槽类型。
CPU大都采用针脚式接口与主板相连，而不同的接口的CPU在针脚数上各不相同。
CPU接口类型的命名，习惯用针脚数来表示，比如酷睿2系列处理器所采用的775针脚接口，其CPU针脚数就为775针；而AMD 最新的AM3系列处理器所采用的Socket938针脚接口，其CPU针脚数就为938针。
针脚只是处理器接口的一种形式，随着处理器频率的上升和功能的增加，处理器的针脚也随之增加。
但当处理器频率增加到一定程度，针脚增加到一定数量时，处理器运行在高频时会产生大量信噪，造成信号干扰，而这些干扰会影响到处理器的正常工作。
为了有效克服针脚接触造成的信号干扰，Intel就发布了Socket775接口的处理器。
Socket775接口处理器的底部没有传统的针脚，而代之以775个触点，通过与对应的主板上的
Socket775插槽内的775根触针接触来传输信号，这样一来干扰少了，CPU可以设计得更强劲，频率也更高了。

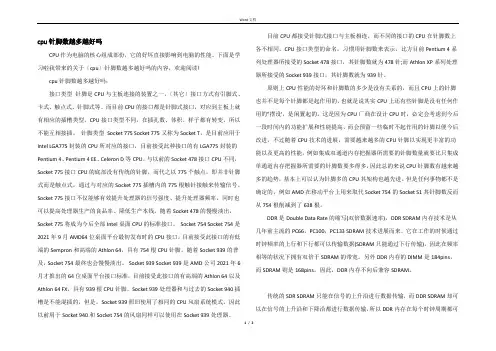

cpu针脚数越多越好吗CPU作为电脑的核心组成部份，它的好坏直接影响到电脑的性能。
下面是学习啦我带来的关于〔cpu〕针脚数越多越好吗的内容，欢迎阅读!cpu针脚数越多越好吗：接口类型针脚是CPU与主板连接的装置之一，〔其它〕接口方式有引脚式、卡式、触点式、针脚式等。
而目前CPU的接口都是针脚式接口，对应到主板上就有相应的插槽类型。
CPU接口类型不同，在插孔数、体积、样子都有转变，所以不能互相接插。
针脚类型Socket 775 Socket 775又称为Socket T，是目前应用于Intel LGA775封装的CPU所对应的接口，目前接受此种接口的有LGA775封装的Pentium 4、Pentium 4 EE、Celeron D等CPU。
与以前的Socket 478接口CPU不同，Socket 775接口CPU的底部没有传统的针脚，而代之以775个触点，即并非针脚式而是触点式，通过与对应的Socket 775插槽内的775根触针接触来传输信号。
Socket 775接口不仅能够有效提升处理器的信号强度、提升处理器频率，同时也可以提高处理器生产的良品率、降低生产本钱。
随着Socket 478的慢慢淡出，Socket 775将成为今后全部Intel桌面CPU的标准接口。
Socket 754 Socket 754是2021年9月AMD64位桌面平台最初发布时的CPU接口，目前接受此接口的有低端的Sempron和高端的Athlon 64，具有754根CPU针脚。
随着Socket 939的普及，Socket 754最终也会慢慢淡出。
Socket 939 Socket 939是AMD公司2021年6月才推出的64位桌面平台接口标准，目前接受此接口的有高端的Athlon 64以及Athlon 64 FX，具有939根CPU针脚。
Socket 939处理器和与过去的Socket 940插槽是不能混插的，但是，Socket 939照旧使用了相同的CPU风扇系统模式，因此以前用于Socket 940和Socket 754的风扇同样可以使用在Socket 939处理器。

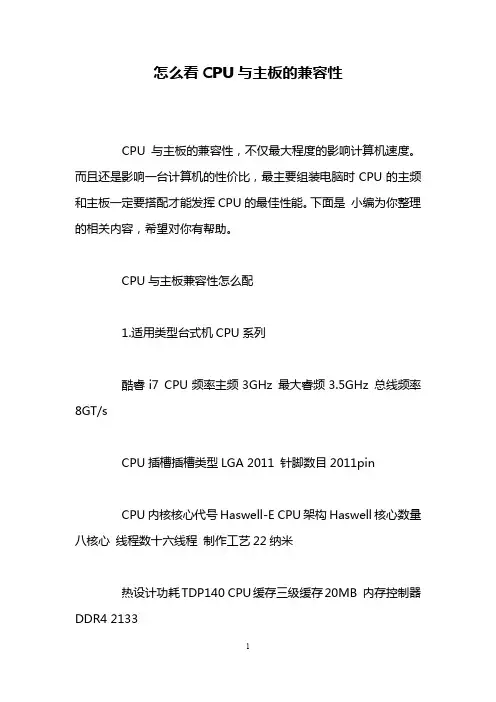

怎么看CPU与主板的兼容性CPU与主板的兼容性，不仅最大程度的影响计算机速度。
而且还是影响一台计算机的性价比，最主要组装电脑时CPU的主频和主板一定要搭配才能发挥CPU的最佳性能。
下面是小编为你整理的相关内容，希望对你有帮助。
CPU与主板兼容性怎么配1.适用类型台式机CPU系列酷睿i7 CPU频率主频3GHz 最大睿频3.5GHz 总线频率8GT/sCPU插槽插槽类型LGA 2011 针脚数目2011pinCPU内核核心代号Haswell-E CPU架构Haswell核心数量八核心线程数十六线程制作工艺22纳米热设计功耗TDP140 CPU缓存三级缓存20MB 内存控制器DDR4 2133超线程技术支持虚拟化技术Intel VT 64位处理器是Turbo Boost技术支持。
2. CPU频率主频3GHz指CPU工作频率为3GHZ,最大睿频3.5GHz指CPU超频后最大频率不可超过3.5GHZ以免损坏CPU。
CPU的主频，即CPU内核工作的时钟频率(CPU Clock Speed)。
通常所说的某某CPU是多少兆赫的，而这个多少兆赫就是“CPU的主频”。
很多人认为CPU的主频就是其运行速度，其实不然。
CPU的主频表示在CPU内数字脉冲信号震荡的速度，与CPU实际的运算能力并没有直接关系。
主频和实际的运算速度存在一定的关系，但目前还没有一个确定的公式能够定量两者的数值关系，因为CPU的运算速度还要看CPU的流水线的各方面的性能指标(缓存、指令集，CPU的位数等等)。
由于主频并不直接代表运算速度，所以在一定情况下，很可能会出现主频较高的CPU实际运算速度较低的现象。
比如AMD公司的AthlonXP系列CPU大多都能已较低的主频，达到英特尔公司的Pentium 4系列CPU较高主频的CPU性能，所以AthlonXP系列CPU才以PR值的方式来命名。
因此主频仅是CPU性能表现的一个方面，而不代表CPU的整体性能。

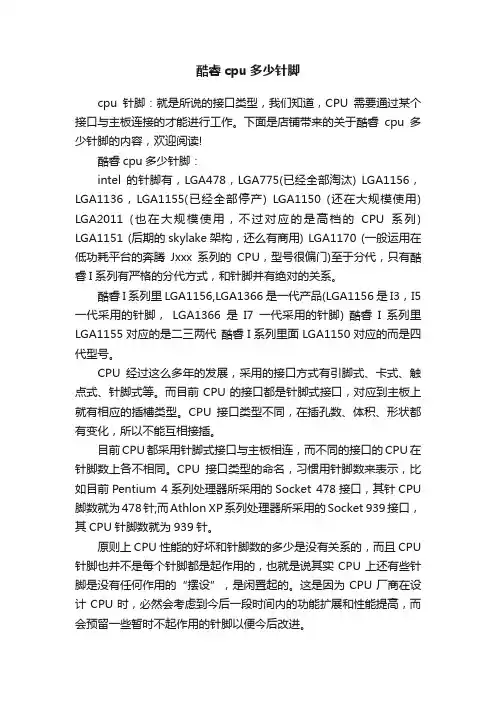

酷睿cpu多少针脚cpu针脚：就是所说的接口类型，我们知道，CPU需要通过某个接口与主板连接的才能进行工作。
下面是店铺带来的关于酷睿cpu多少针脚的内容，欢迎阅读!酷睿cpu多少针脚：intel的针脚有，LGA478，LGA775(已经全部淘汰) LGA1156，LGA1136，LGA1155(已经全部停产) LGA1150 (还在大规模使用) LGA2011 (也在大规模使用，不过对应的是高档的CPU系列) LGA1151 (后期的skylake架构，还么有商用) LGA1170 (一般运用在低功耗平台的奔腾Jxxx系列的CPU，型号很偏门)至于分代，只有酷睿I系列有严格的分代方式，和针脚并有绝对的关系。
酷睿I系列里LGA1156,LGA1366是一代产品(LGA1156是I3，I5一代采用的针脚，LGA1366是I7一代采用的针脚) 酷睿I系列里LGA1155对应的是二三两代酷睿I系列里面LGA1150对应的而是四代型号。
CPU经过这么多年的发展，采用的接口方式有引脚式、卡式、触点式、针脚式等。
而目前CPU的接口都是针脚式接口，对应到主板上就有相应的插槽类型。
CPU接口类型不同，在插孔数、体积、形状都有变化，所以不能互相接插。
目前CPU都采用针脚式接口与主板相连，而不同的接口的CPU在针脚数上各不相同。
CPU接口类型的命名，习惯用针脚数来表示，比如目前Pentium 4系列处理器所采用的Socket 478接口，其针CPU 脚数就为478针;而Athlon XP系列处理器所采用的Socket 939接口，其CPU针脚数就为939针。
原则上CPU性能的好坏和针脚数的多少是没有关系的，而且CPU 针脚也并不是每个针脚都是起作用的，也就是说其实CPU上还有些针脚是没有任何作用的“摆设”，是闲置起的。
这是因为CPU厂商在设计CPU时，必然会考虑到今后一段时间内的功能扩展和性能提高，而会预留一些暂时不起作用的针脚以便今后改进。

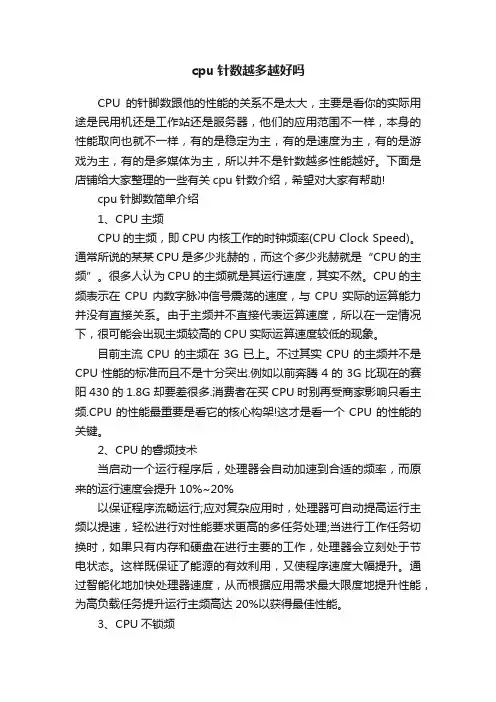

cpu针数越多越好吗CPU的针脚数跟他的性能的关系不是太大，主要是看你的实际用途是民用机还是工作站还是服务器，他们的应用范围不一样，本身的性能取向也就不一样，有的是稳定为主，有的是速度为主，有的是游戏为主，有的是多媒体为主，所以并不是针数越多性能越好。
下面是店铺给大家整理的一些有关cpu针数介绍，希望对大家有帮助!cpu针脚数简单介绍1、CPU主频CPU的主频，即CPU内核工作的时钟频率(CPU Clock Speed)。
通常所说的某某CPU是多少兆赫的，而这个多少兆赫就是“CPU的主频”。
很多人认为CPU的主频就是其运行速度，其实不然。
CPU的主频表示在CPU内数字脉冲信号震荡的速度，与CPU实际的运算能力并没有直接关系。
由于主频并不直接代表运算速度，所以在一定情况下，很可能会出现主频较高的CPU实际运算速度较低的现象。
目前主流CPU的主频在3G已上。
不过其实CPU的主频并不是CPU性能的标准而且不是十分突出.例如以前奔腾4的3G比现在的赛阳430的1.8G却要差很多.消费者在买CPU时别再受商家影响只看主频.CPU的性能最重要是看它的核心构架!这才是看一个CPU的性能的关键。
2、CPU的睿频技术当启动一个运行程序后，处理器会自动加速到合适的频率，而原来的运行速度会提升10%~20%以保证程序流畅运行;应对复杂应用时，处理器可自动提高运行主频以提速，轻松进行对性能要求更高的多任务处理;当进行工作任务切换时，如果只有内存和硬盘在进行主要的工作，处理器会立刻处于节电状态。
这样既保证了能源的有效利用，又使程序速度大幅提升。
通过智能化地加快处理器速度，从而根据应用需求最大限度地提升性能，为高负载任务提升运行主频高达20%以获得最佳性能。
3、CPU不锁频把CPU想象成一个高速搬运工，频率就是他每秒能来回搬运的趟数。
假如搬运工不变(即他每趟搬的份量不变)，那么频率越高搬运效率越高。
CPU同理。
相同型号的CPU每时钟周期(每趟)处理的数据量是一样的，这样频率越高处理能力就越强。
主板怎么换对应的c p u很多人不知道c p u跟主板的对应关系，这里介绍从最早的到最新的主板跟c p u插槽对应关系，方便入门。
下面是学习啦小编收集整理的主板怎么换对应的c p u，希望对大家有帮助~~主板换对应的c p u方法/步骤1很多人不知道每个c p u配什么样的主板，不知道它们的对应关系。
这里先介绍英特尔的先。
因特尔c p u分为酷睿系列奔腾系列赛扬系列至强系列。
这里按照酷睿系统开始讲解。
从第一代到最新的第六代。
从最旧的到最新的，以后也会不断更新跟上时代。
2第一代的都是C o r e i3540C o r e i3530C o r e i5处理器i5650i5660i5661i5670i5750这样子命名的。
6开头的三位数，接口呢都是1156针支持的内存都是3代d d r3内存控制器双通道D D R31066/1333插槽都是L G A1156插槽目前支持1156接口的主流主板为P55、H55、H57从地到高的排序。
就是说支持的芯片组就是列出的。
例如人家问i3530配什么主板，你可以说配P55、H55、H57其中一个。
但是这一代的高端主板i7支持的内存是一样的，但是接口不一样。
六核心i7995X，L G A1366接口，集成三通道D D R3内存控制器，采用Q u i c k P a t h直连总线内存控制器双通道D D R31066/1333支持最大内存 16G Bi7995X，L G A1366接口支持的是x58芯片组(中文：酷睿 i3，内核代号：C l a r k d a l e)处理器是英特尔的首款C P U+G P U产品，建基于I n t e l W e s t m e r e微架构。
与C o r e i7支持三通道存储器不同，C o r e i3只会集成双通道D D R3存储器控制器。
但是，与高端的X58芯片组不同，P55不会采用较新的Q P I连接，而会使用传统的D M I技术引。

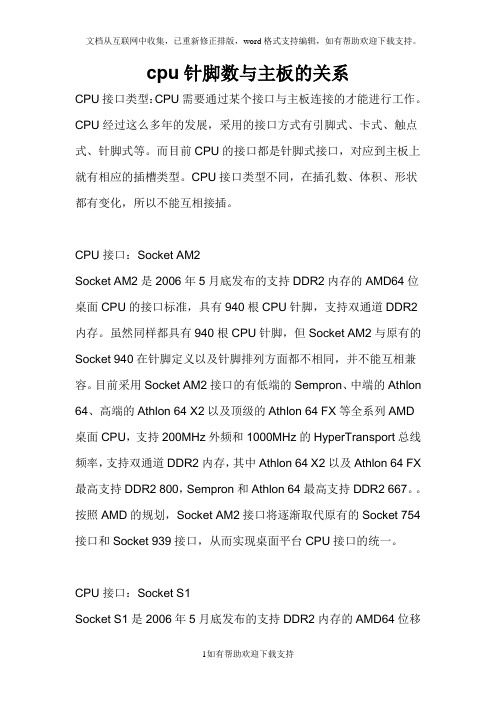

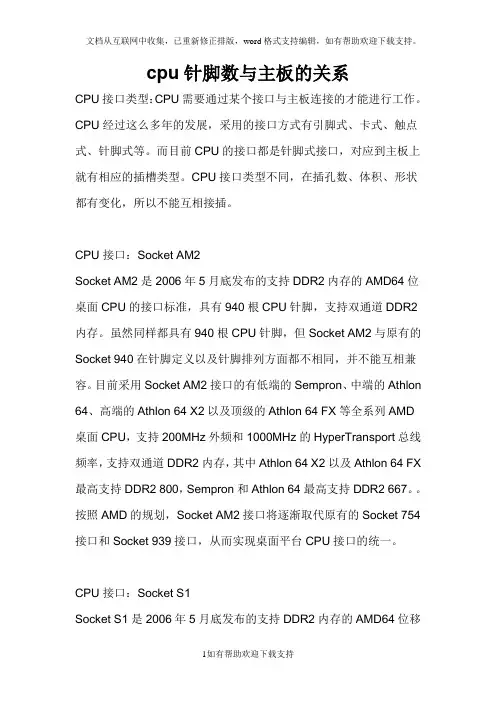

cpu针脚数与主板的关系
CPU接口类型：CPU需要通过某个接口与主板连接的才能进行工作。
CPU经过这么多年的发展，采用的接口方式有引脚式、卡式、触点式、针脚式等。
而目前CPU的接口都是针脚式接口，对应到主板上就有相应的插槽类型。
CPU接口类型不同，在插孔数、体积、形状都有变化，所以不能互相接插。
CPU接口：Socket AM2
Socket AM2是2006年5月底发布的支持DDR2内存的AMD64位桌面CPU的接口标准，具有940根CPU针脚，支持双通道DDR2内存。
虽然同样都具有940根CPU针脚，但Socket AM2与原有的Socket 940在针脚定义以及针脚排列方面都不相同，并不能互相兼容。
目前采用Socket AM2接口的有低端的Sempron、中端的Athlon 64、高端的Athlon 64 X2以及顶级的Athlon 64 FX等全系列AMD 桌面CPU，支持200MHz外频和1000MHz的HyperTransport总线频率，支持双通道DDR2内存，其中Athlon 64 X2以及Athlon 64 FX 最高支持DDR2 800，Sempron和Athlon 64最高支持DDR2 667。
按照AMD的规划，Socket AM2接口将逐渐取代原有的Socket 754接口和Socket 939接口，从而实现桌面平台CPU接口的统一。
CPU接口：Socket S1
Socket S1是2006年5月底发布的支持DDR2内存的AMD64位移动CPU的接口标准，具有638根CPU针脚，支持双通道DDR2内存，这是与只支持单通道DDR内存的移动平台原有的Socket 754
接口的最大区别。
目前采用Socket S1接口的有低端的Mobile Sempron和高端的Turion 64 X2。
按照AMD的规划，Socket S1接口将逐渐取代原有的Socket 754接口从而成为AMD移动平台的标准CPU接口。
CPU接口：Socket F
Socket F是AMD于2006年第三季度发布的支持DDR2内存的AMD 服务器/工作站CPU的接口标准，首先采用此接口的是Santa Rosa 核心的LGA封装的Opteron。
与以前的Socket 940接口CPU明显不同，Socket F与Intel的Socket 775和Socket 771倒是基本类似。
Socket F接口CPU的底部没有传统的针脚，而代之以1207个触点，即并非针脚式而是触点式，通过与对应的Socket F插槽内的1207
根触针接触来传输信号。
Socket F接口不仅能够有效提升处理器的信号强度、提升处理器频率，同时也可以提高处理器生产的良品率、降低生产成本。
Socket F接口的Opteron也是AMD首次采用LGA 封装，支持ECC DDR2内存。
按照AMD的规划，Socket F接口将逐渐取代Socket 940接口。
CPU接口：Socket 771
Socket 771是Intel2005年底发布的双路服务器/工作站CPU的接口标准，目前采用此接口的有采用LGA封装的Dempsey核心的Xeon 5000系列和Woodcrest核心的Xeon 5100系列。
与以前的Socket 603和Socket 604明显不同，Socket 771与桌面平台的Socket 775倒还基本类似，Socket 771接口CPU的底部没有传统的针脚，而代之以771个触点，即并非针脚式而是触点式，通过与对应的Socket 771插槽内的771根触针接触来传输信号。
Socket 771接口不仅能够有效提升处理器的信号强度、提升处理器频率，同时也可以提高处理器生产的良品率、降低生产成本。
Socket 771接口的CPU全部都采用LGA封装。
按照Intel的规划，除了Xeon MP仍然采用Socket 604接口之外，Socket 771接口将取代双路Xeon(即Xeon DP)目前所采用的Socket 603接口和Socket 604接口。
CPU接口：Socket 479
Socket 479的用途比较专业，是2003年3月发布的Intel移动平台处理器的专用接口，具有479根CPU针脚，采用此接口的有Celeron M系列(不包括Yonah核心)和Pentium M系列，而此两大系列CPU 已经面临被淘汰的命运。
Yonah核心的Core Duo、Core Solo和Celeron M已经改用了不兼容于旧版Socket 478的新版Socket 478接口。
CPU接口:Socket 478
最初的Socket 478接口是早期Pentium 4系列处理器所采用的接口类型，针脚数为478针。
Socket 478的Pentium 4处理器面积很小，其针脚排列极为紧密。
英特尔公司的Pentium 4系列和P4 赛扬系列都采用此接口，目前这种CPU已经逐步退出市场。
但是，Intel于2006年初推出了一种全新的Socket 478接口，这种接口是目前Intel公司采用Core架构的处理器Core Duo和Core Solo 的专用接口，与早期桌面版Pentium 4系列的Socket 478接口相比，虽然针脚数同为478根，但是其针脚定义以及电压等重要参数完全不相同，所以二者之间并不能互相兼容。
随着Intel公司的处理器全面向Core架构转移，今后采用新Socket 478接口的处理器将会越来越多，例如即将推出的Core架构的Celeron M也会采用此接口。

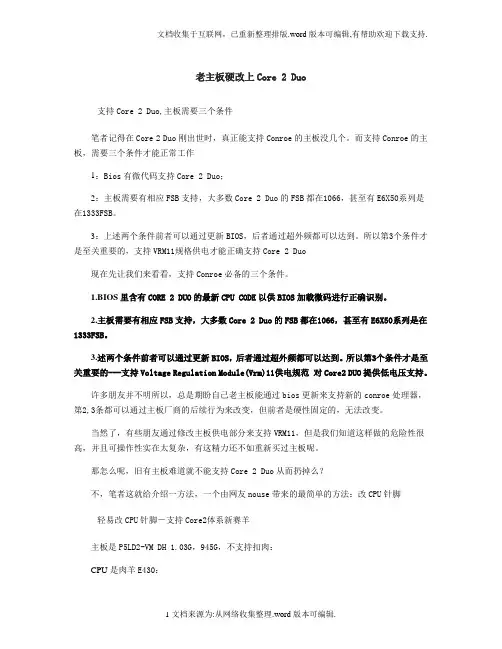

CPU接口:Socket 775(LGA775)
Socket 775又称为Socket T，是目前应用于Intel LGA775封装的CPU所对应的接口，目前采用此种接口的有LGA775封装的单核心的Pentium 4、Pentium 4 EE、Celeron D以及双核心的Pentium D 和Pentium EE等CPU。
与以前的Socket 478接口CPU不同，Socket 775接口CPU的底部没有传统的针脚，而代之以775个触点，即并非针脚式而是触点式，通过与对应的Socket 775插槽内的775根触针接触来传输信号。
Socket 775接口不仅能够有效提升处理器的信号强度、提升处理器频率，同时也可以提高处理器生产的良品率、降低生产成本。
随着Socket 478的逐渐淡出，Socket 775已经成为Intel
桌面CPU的标准接口。
CPU接口:Socket 754
Socket 754是2003年9月AMD64位桌面平台最初发布时的CPU 接口，具有754根CPU针脚，只支持单通道DDR内存。
目前采用此接口的有面向桌面平台的Athlon 64的低端型号和Sempron的高端型号，以及面向移动平台的Mobile Sempron、Mobile Athlon 64
以及Turion 64。
随着AMD从2006年开始全面转向支持DDR2内存，桌面平台的Socket 754将逐渐被Socket AM2所取代从而使AMD的桌面处理器接口走向统一，而与此同时移动平台的Socket 754也将逐渐被具有638根CPU针脚、支持双通道DDR2内存的Socket S1所取代。
Socket 754在2007年底完成自己的历史使命从而被淘汰，其寿命反而要比一度号称要取代自己的Socket 939要长得多。
CPU接口:Socket 939
Socket 939是AMD公司2004年6月才推出的64位桌面平台接口标准，具有939根CPU针脚，支持双通道DDR内存。
目前采用此接口的有面向入门级服务器/工作站市场的Opteron 1XX系列以及面向桌面市场的Athlon 64以及Athlon 64 FX和Athlon 64 X2，除此之外部分专供OEM厂商的Sempron也采用了Socket 939接口。
Socket 939处理器和与过去的Socket 940插槽是不能混插的，但是Socket 939仍然使用了相同的CPU风扇系统模式。
随着AMD从2006年开
始全面转向支持DDR2内存，Socket 939被Socket AM2所取代，在2007年初完成自己的历史使命从而被淘汰，从推出到被淘汰其寿命还不到3年。
CPU接口:Socket 940
Socket 940是最早发布的AMD64位CPU的接口标准，具有940根CPU针脚，支持双通道ECC DDR内存。
目前采用此接口的有服务器/工作站所使用的Opteron以及最初的Athlon 64 FX。
随着新出的Athlon 64 FX以及部分Opteron 1XX系列改用Socket 939接口，所以Socket 940已经成为了Opteron 2XX全系列和Opteron 8XX全系列以及部分Opteron 1XX系列的专用接口。
随着AMD从2006年开始全面转向支持DDR2内存，Socket 940也会逐渐被Socket F所取代，完成自己的历史使命从而被淘汰。
CPU接口:Socket 603
Socket 603的用途比较专业，应用于Intel方面高端的服务器/工作站平台，采用此接口的CPU是Xeon MP和早期的Xeon，具有603根CPU针脚。
Socket 603接口的CPU可以兼容于Socket 604插槽。
CPU接口:Socket 604
与Socket 603相仿，Socket 604仍然是应用于Intel方面高端的服务
器/工作站平台，采用此接口的CPU是533MHz和800MHz FSB的Xeon。
Socket 604接口的CPU不能兼容于Socket 603插槽。
