WLAN室外基站型AP招标技术规范书120511

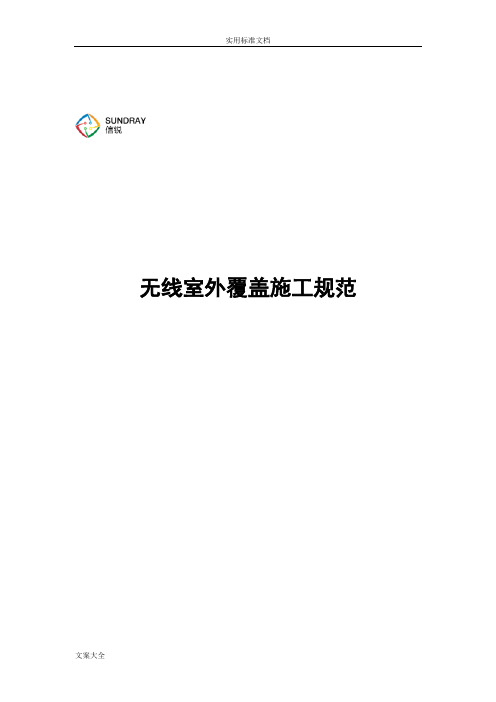

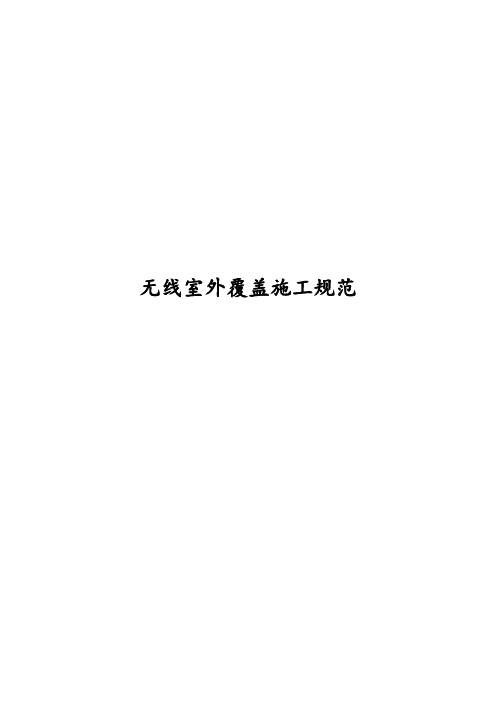

无线室外覆盖施工规范甲方：（渠道经销商）乙方：（施工/安装人员）本施工规范为甲、乙双方签订的施工协议的附件，乙方在施工过程中应严格按照如下施工规范进行。

乙方如未严格准确按照如下规范进行操作，所引发的一切事故及损失均由乙方承担。

本附件是施工协议的组成部分，与协议具有同等法律效力。

无线室外覆盖施工规范尊敬的用户：感谢您购买深圳市信锐网科技术有限公司的产品。

用户或用户指定的施工单位须按照如下规范进行安装操作。

1、AP安装请按照以下规范连接室外AP和其他配件，注意AP的射频口（分为2.4G和5G 射频口）和连接的天线要一一对应，不能接反，否则无法使用。

在安装现场不能确认的细节，乙方和甲方沟通清楚后，再进行施工。

以下是连接示意图：文案大全室外AP全向天线抱杆推荐尺寸和安装注意事项注意事项1、每一对全向天线的安装间隔在20cm－40cm范围之内；2、全向天线的安装高度推荐为3-8m，实际以项目情况为准。

未安装天线的AP射频口必须做好防水，并关闭射频；3、正常情况下，安装完毕的全线天线必须与水平面垂直，如有特殊情况，以项目实际情况为准；4、立杆、安装的位置，严格按照方案执行，不得私自挪动，右图供参考，实际以项目需求为准；5、每安装完一处，必须同时做好防水、防雷、接地措施，以免损坏设备；6、抱杆必须固定牢固，保证用力摇不会混动。

文案大全实用标准文档室外AP全向天线安装实例文案大全室外AP定向天线抱杆推荐尺寸和安装注意事项注意事项1、如果一根抱杆上安装多个定向天线，则每个定向天线上下间距2m，推荐一个抱杆最多安装2个定向天线；2、定向天线推荐的安装高度为3-5m左右，实际以项目情况为准；3、默认情况下，定向天线要往下倾斜15度，实际以项目需求为准。

未安装天线的AP射频口必须做好防水，并关闭射频；4、立杆、安装的位置，严格按照方案执行，不得私自挪动，右图供参考，实际以项目需求为准；5、每安装完一处，必须同时做好防水、防雷、接地措施，以免损坏设备；6、抱杆必须固定牢固，保证用力摇不会混动。

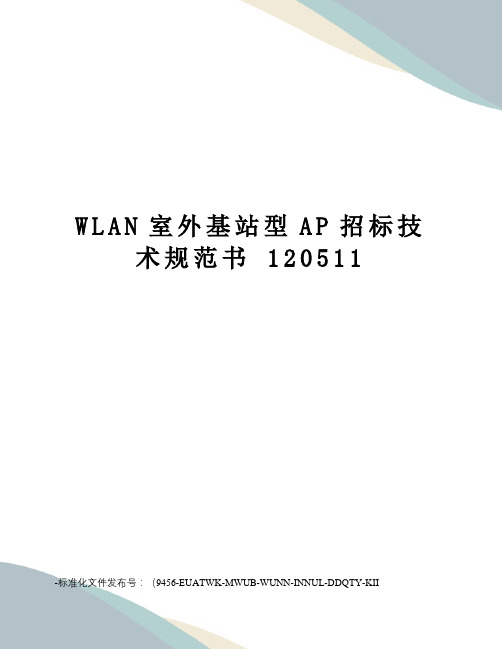

W L A N室外基站型A P招标技术规范书120511-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KIIWLAN室外基站型AP 招标技术规范目录一、总则 (4)1.1概述 (4)1.2技术规范和技术标准 (4)1.3本规范书的补充要求 (8)二、WLAN室外基站型AP产品性能要求 (8)1、接口要求 (8)2、功能要求 (9)3、性能要求 (14)4、天线要求 (19)5、运行环境要求 (20)6、绿色环保要求 (20)三、监控及网管功能 (21)1、AP设备的可监控性 (21)2、胖瘦AP一体化要求 (21)3、用户信息的可监控性 (21)一、总则1.1概述本文件为xxxx有限公司(以下简称买方)WLAN室外基站型AP技术规范书。

本技术规范书对WLAN室外站设备的主要技术功能、业务性能、安全及管理功能等方面提出要求，具体细节将在以后各章节给出，以供卖方编写技术建议书，卖方应根据所提供的设备及系统能力做出详细答复。

卖方所提供的各项设备及系统的功能、性能应完全符合买方指明的规范和标准，并保证配置的软硬件数量和功能满足或高于买方提出的要求。

对于买方指明的规范及本规范书未涵盖的内容应符合相应的国家标准或国际标准，待买方新的技术标准制定出来后，卖方应免费修改其系统以满足要求。

1.2技术规范和技术标准范围本规范主要规定了WLAN室外基站型AP设备功能要求、性能要求、接口要求、机械和环境要求、电源和接地要求以及测试方法。

本规范为WLAN室外基站型AP设备研发、设备制造、设备引进、入网测试和网络规划、网络运营、设备维护等工作提供技术依据。

各类WLAN室外基站型AP产品须同时满足该规范技术指标要求。

引用标准下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

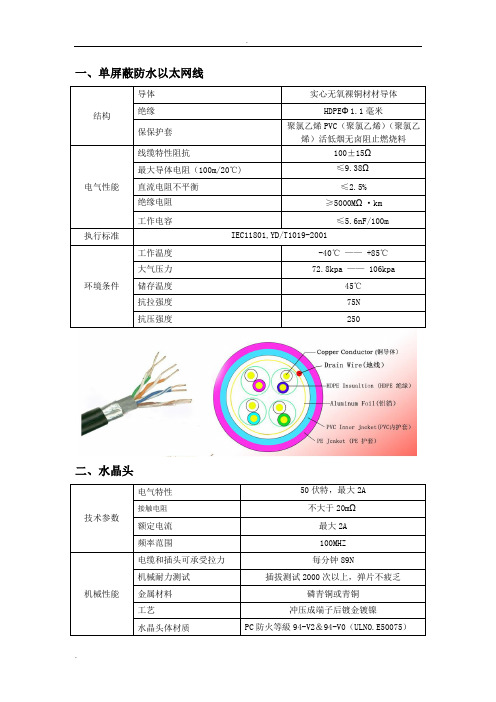

一、单屏蔽防水以太网线二、水晶头三、以太网防雷器主要技术要求和指标1、采用多级保护电路，工作电压可选，残压水平低，防护效果好；2、通流量大，反应迅速，雷击后可反复使用；3、驻波比小、插入损耗低；4、具有过流、过压、嵌位保护功能；5、采用具有屏蔽能力的金属合金外壳；6、标准接插件，安装方便，无须维护。

四、天馈防雷器天馈防雷器备件详细技术规范1、使用范围：产品主要用于WLAN和WIMAX等系统，保护系统使其免遭由天线引入的感应雷击等过电压损坏。

具有防水功能，可用于室外。

3、产品结构及外形尺寸：4、使用环境：工作温度：－40摄氏度～＋75摄氏度；贮存温度：－50摄氏度～＋85摄氏度；相对湿度：5％～100％；海拔高度：<4000m5、安装及维护：产品支持穿壁安装和接地，Female连接器端最大可穿过6mm厚墙壁；穿壁接地时应注意安装壁为金属结构且与浪涌保护器接触良好。

五、接地线组件组件由三部分组成：6平方毫米地线5米，接地端子（Ø6铜鼻子和Ø10铜鼻子），M10×30安装配件2、接地端子3、M10×30镙栓六、SMA/N型跳线七、壁挂式机柜及AP箱1）材质：优质冷轧钢板，外表喷塑，厚度≥1.2mm，屈服强度>231MP ，抗拉强度>345MP ，生成率>45%2）焊接质量：整体、局部无变形，焊缝均匀。

3）表面工艺处理：脱脂、酸洗、防锈磷化、纯水清洗、静电喷塑。

喷涂表面要求无剥落、露底及损伤等现象4）铰链转动灵活，门的开启角度不得小于90°。

装有密封嵌条的门在开启、关闭或受震动时嵌条应不易脱落，门锁打开后，门不得自动弹开。

5）紧固件。

所有紧固件应有防松措施，当螺母拧紧后应漏出螺栓2～5扣。

箱体上的所有紧固件必须有防锈层6）接地。

接地应可靠，接地点及金属壳体设备结构的连接处有绝缘物时，应采用接地垫圈、自攻螺丝连接（或其他措施），接地线两端应冷压裸电缆端头，接地端子上应有接地符号。

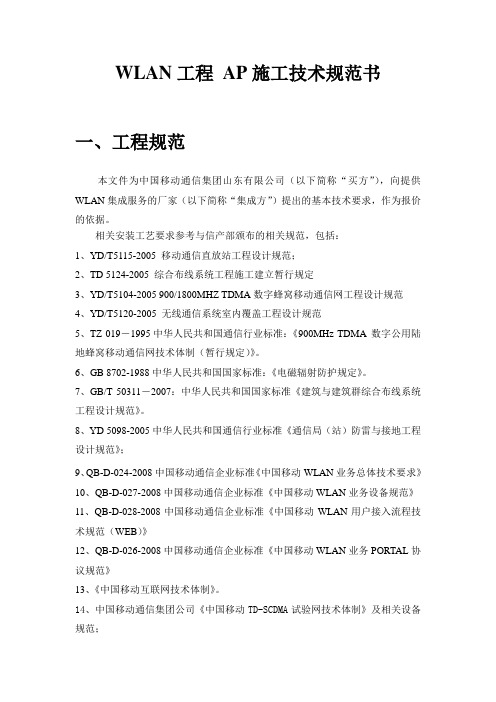

WLAN工程AP施工技术规范书一、工程规范本文件为中国移动通信集团山东有限公司（以下简称“买方”），向提供WLAN集成服务的厂家（以下简称“集成方”）提出的基本技术要求，作为报价的依据。

相关安装工艺要求参考与信产部颁布的相关规范，包括：1、YD/T5115-2005 移动通信直放站工程设计规范；2、TD 5124-2005 综合布线系统工程施工建立暂行规定3、YD/T5104-2005 900/1800MHZ TDMA数字蜂窝移动通信网工程设计规范4、YD/T5120-2005 无线通信系统室内覆盖工程设计规范5、TZ 019－1995中华人民共和国通信行业标准：《900MHz TDMA 数字公用陆地蜂窝移动通信网技术体制（暂行规定）》。

6、GB 8702-1988中华人民共和国国家标准：《电磁辐射防护规定》。

7、GB/T 50311－2007：中华人民共和国国家标准《建筑与建筑群综合布线系统工程设计规范》。

8、YD 5098-2005中华人民共和国通信行业标准《通信局（站）防雷与接地工程设计规范》；9、QB-D-024-2008中国移动通信企业标准《中国移动WLAN业务总体技术要求》10、QB-D-027-2008中国移动通信企业标准《中国移动WLAN业务设备规范》11、QB-D-028-2008中国移动通信企业标准《中国移动WLAN用户接入流程技术规范（WEB）》12、QB-D-026-2008中国移动通信企业标准《中国移动WLAN业务PORTAL协议规范》13、《中国移动互联网技术体制》。

14、中国移动通信集团公司《中国移动TD-SCDMA试验网技术体制》及相关设备规范；15、中国移动通信集团公司2008年7月编制的《中国移动扩大的TD-SCDMA规模网络技术应用试验网二期工程总体建设方案》；16、中国移动通信集团公司下发的《TD-SCDMA光纤拉远设备应用标准化方案》、《TD-SCDMA室内分布系统改造标准化方案》及《TD-SCDMA基站配套设备配置标准化方案》；二、施工规范下文未涉及到的设备按照同类设备进行施工。

WLAN 建设工程施工验收规范一、施工规范本施工规范，包括施工环境、AP 设备、POE 设备、信号分布系统无源设备和有源设备、天线、AP 及天馈线防雷接地、外部标签、供电等设备安装规范。

1、无线接入施工环境要求施工区域的井道、楼板、墙壁等不得渗水施工区域及其附近严禁存放易燃易爆等危险品市电已引入，照明系统已能正常使用建筑的防雷保护接地系统已经竣工并验收合格，接地电阻值必须符合工程设计要求2、AP 设备安装1)室内型AP 设备安装AP 安装于室内时，必须遵从以下原则：安装位置必须保证无强电、强磁和强腐蚀性设备的干扰主机安装场所应干燥、灰尘小、且通风良好主机安装位置便于馈线、电源线、地线的布线安装主机的室内不得放置易燃品室内温度、湿度不能超过主机工作温度、湿度的范围AP 设备安装位置必须符合工程设计要求。

如有设备的安装位置需要变更，必须征得设计单位和建设单位的同意，并办理设计变更手续如果AP安装在弱电井内，则需做好防尘、防水、安全措施，为了防止AP 被盗，建议将AP 安装高 2.4 米以上，并在固定架加锁或是将AP安装在定做的机箱之中，并保持通风良好、通气孔畅通，保持工作环境清洁无灰尘 如果AP壁挂安装在大楼墙面上，必须做好防盗措施，建议将AP 安装在定做的机箱之中，并保持通风良好、通气孔畅通，保持工作环境清洁无灰尘 如果AP安装在天花板上，必须用固定架固定住，不允许悬空放置或直接扔在天花板上面在安装AP 设备时，要考虑以太网交换机跟AP 之间的距离限制安装的地方要便于工程施工和运行维护如AP 安装位置的四周有特殊物品，如微波炉、无绳电话等他干扰源，建议AP 至少离开此类干扰源2～3 米设备上的各种零件、部件及有关标志正确、清晰、齐全2)室外型AP 设备安装AP 设备安装位置应符合工程设计要求AP 天线主瓣方向不应有明显障碍物AP 设备表面垂直于水平面，未接线的出线孔应用防水塞封堵AP 设备与馈线之间接头处应采取防水措施AP 设备如放置于防水箱内，箱体要保持通风以利于设备的散热在建筑物顶安装天线，箱体可固定在楼顶女儿墙内立面上。

WLAN 建设工程施工验收规范一、施工规范本施工规范，包括施工环境、AP 设备、POE 设备、信号分布系统无源设备和有源设备、天线、AP 及天馈线防雷接地、外部标签、供电等设备安装规范。

1、无线接入施工环境要求➢施工区域的井道、楼板、墙壁等不得渗水➢施工区域及其附近严禁存放易燃易爆等危险品➢市电已引入，照明系统已能正常使用➢建筑的防雷保护接地系统已经竣工并验收合格，接地电阻值必须符合工程设计要求2、AP 设备安装1)室内型AP 设备安装AP 安装于室内时，必须遵从以下原则：➢安装位置必须保证无强电、强磁和强腐蚀性设备的干扰➢主机安装场所应干燥、灰尘小、且通风良好➢主机安装位置便于馈线、电源线、地线的布线➢安装主机的室内不得放置易燃品➢室内温度、湿度不能超过主机工作温度、湿度的范围➢AP 设备安装位置必须符合工程设计要求。

如有设备的安装位置需要变更，必须征得设计单位和建设单位的同意，并办理设计变更手续➢如果AP安装在弱电井内，则需做好防尘、防水、安全措施，为了防止AP 被盗，建议将AP 安装高 2.4 米以上，并在固定架加锁或是将AP安装在定做的机箱之中，并保持通风良好、通气孔畅通，保持工作环境清洁无灰尘➢如果AP壁挂安装在大楼墙面上，必须做好防盗措施，建议将AP 安装在定做的机箱之中，并保持通风良好、通气孔畅通，保持工作环境清洁无灰尘➢如果AP安装在天花板上，必须用固定架固定住，不允许悬空放置或直接扔在天花板上面➢在安装AP 设备时，要考虑以太网交换机跟AP 之间的距离限制➢安装的地方要便于工程施工和运行维护➢如AP 安装位置的四周有特殊物品，如微波炉、无绳电话等他干扰源，建议AP 至少离开此类干扰源2～3 米➢设备上的各种零件、部件及有关标志正确、清晰、齐全2)室外型AP 设备安装➢AP 设备安装位置应符合工程设计要求➢AP 天线主瓣方向不应有明显障碍物➢AP 设备表面垂直于水平面，未接线的出线孔应用防水塞封堵➢AP 设备与馈线之间接头处应采取防水措施➢AP 设备如放置于防水箱内，箱体要保持通风以利于设备的散热➢在建筑物顶安装天线，箱体可固定在楼顶女儿墙内立面上。

WLAN室外基站型AP 招标技术规范目录一、总则 (4)1.1概述 (4)1.2技术规范和技术标准 (4)1.3本规范书的补充要求 (8)二、WLAN室外基站型AP产品性能要求 (8)1、接口要求 (8)2、功能要求 (9)3、性能要求 (14)4、天线要求 (19)5、运行环境要求 (19)6、绿色环保要求 (20)三、监控及网管功能 (21)1、AP设备的可监控性 (21)2、胖瘦AP一体化要求 (21)3、用户信息的可监控性 (21)一、总则1.1概述本文件为xxxx有限公司(以下简称买方)WLAN室外基站型AP技术规范书。

本技术规范书对WLAN室外站设备的主要技术功能、业务性能、安全及管理功能等方面提出要求，具体细节将在以后各章节给出，以供卖方编写技术建议书，卖方应根据所提供的设备及系统能力做出详细答复。

卖方所提供的各项设备及系统的功能、性能应完全符合买方指明的规范和标准，并保证配置的软硬件数量和功能满足或高于买方提出的要求。

对于买方指明的规范及本规范书未涵盖的内容应符合相应的国家标准或国际标准，待买方新的技术标准制定出来后，卖方应免费修改其系统以满足要求。

1.2技术规范和技术标准范围本规范主要规定了WLAN室外基站型AP设备功能要求、性能要求、接口要求、机械和环境要求、电源和接地要求以及测试方法。

本规范为WLAN室外基站型AP设备研发、设备制造、设备引进、入网测试和网络规划、网络运营、设备维护等工作提供技术依据。

各类WLAN室外基站型AP产品须同时满足该规范技术指标要求。

引用标准下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

1.GB15629.11 《信息技术系统间过程通信和信息交换局域网和城域网特定要求第11部分无线局域网媒体设备访问控制和物理层规范》2.YD/T1082-2000，《接入网设备过电压过电流防护及基本环境适应性技术条件》3.YD/T 1312.2-2004，《无线通信设备电磁兼容性要求和测量方法第二部分：宽带无线电设备》4.IEEE Std 802.11-2007, “Information technology― Telecommunications andinformation exchang e between systems― Local and metropolitan area networks― Specific requirements: Part 11: Wireless LAN Medium Access Control(MAC) Physical Layer(PHY) Specifications”5.IEEE Std 802.1Q-2005, “Virtual Bridged Local Area Networks”6.IEEE Std 802.1X-2004, “Port-Based Network Access Control”7.IEEE Std 802.3-2008, “IEEE Standard for Information technology-Specificrequirements - Part 3: Carrier Sense Multiple Access with Collision Detection (CMSA/CD) Access Method and Physical Layer Specifications”8.IETF RFC 1213, “Mana gement Information Base for Network Management ofTCP/IP-based internets: MIB-II”9.IETF RFC 1573, “Evolution of the Interfaces Group of MIB-II”10.IETF RFC 1643, “Definitions of Managed Objects for the Ethernet-LikeInterface Types”11.IETF RFC 2865, “Remote Authentication Dial In User Service (RADIUS)”12.IETF RFC 2866, “RADIUS Accounting”13.IETF RFC 2869, “RADIUS Extensions”14.Broadband Forum TR-069 Amendment 2, “CPE WAN Management Protocol”15.Broadband Forum TR-098 Amendment 2, “Internet Gateway Device Data Modelfor TR-069”16.IEEE Std. 802.11n-2009, “IEEE St andard for Informationtechnology―Telecommunications and information exchange between systems―Localand metropolitan area networks--Specific requirements Part 11: Wireless LAN Medium Access Control (MAC) and Physical Layer (PHY) Specifications Amendment 5: Enhancements for Higher Throughput”17.IEEE Std.802.11g, “ISO/IEC Standard for Information Technology-Telecommunications and Information Exchange Between Systems- Local and Metropolitan Area Networks- Specific Requirements- Part 11: Wireless LAN Medium Access Control (MAC) and Physical Layer (PHY) Specifications Amendment 4: Further Higher Data Rate Extension in the 2.4 GHz Band”18.IEEE Std.802.11/a/b, “ISO/IEC Standard for Information Technology -Telecommunications and Information Exchange Between Systems - Local and Metropolitan Area Networks - Specific Requirements Part 11: Wireless LAN Medium Access Control (MAC) and Physical Layer (PHY) Specifications (Includes IEEE Std 802.11, 1999 Edition; IEEE Std 802.11A.-1999; IEEE Std 802.11B.-1999; IEEE Std 802.11B.-1999/Cor 1-2001; and IEEE Std 802.11D.-2001) ”定义和缩略语下列缩略语适用于本规范。
