通用技术第七章模型

第七章模型或原型的制作[知识梳理]一、原型：原型是第一个能全面反映产品功能的形体，它广泛应用于新产品的开发中，有时原型就是最终产品。

二、模型：模型是根据实物、设计图样或构思，按比例、生态或其他特征制成的与实物相似的一种物体。

三、模型在设计中必须具备的二个功能：1、使设计对象具体化。

2、帮助分析设计的可能性。

四、模型在不同阶段的作用1、草模的作用2、概念模型的作用3、结构模型的作用4、功能模型的作用5、展示模型的作用五、工艺：工艺的定义是什么？答：常见工艺：加工工艺、装配工艺、检测工艺、铸造、表面加工工艺等。

六、金属材料的加工工艺金属材料的加工工艺包括划线、锯割、锉削、钻孔、连接、表面处理等工序。

金属加工中常用的划线工具：1 划针、 2 钢直尺、 3 角尺、4 划规、5 样冲。

这些金属加工工具各自的用途是什么？1.2.3.4.5.1、划线：划出轮廓线或基准点和基准线步骤：（1）（2）（3）（4）2、锯割：金属材料通常以锯割的方式进行割断，手锯是人工锯割常用的工具。

操作要领：（1）（2）（3）（4）3、锉削锉削操作要领：（1）（2）4、钻孔：用钻头在实体材料上打孔的方法。

步骤：（1）（2）（3）（4）5、连接：通过固定和半固定连接方法可以使金属件之间连接起来。

6、表面处理目的：方法：、、七、制作模型的一般步骤：1、选择合适材料。

2、准备适当的工具和加工设备。

3、按设计图样划线。

4、对材料进行锯割、切削等加工。

5、装配。

6、对模型进行表面处理。

7、对产品的外观造型和色彩进行评价；对产品的结构、功能进行检测和试验。

8、对设计方案进行修改，做成展示模型（样品）。

[检测练习]一、选择题：1、如图的鸟巢模型，采用立体结构，将设计构思简单地表示出来，供设计人员探讨时使用，此模型属于---------------------------（）A．草模 B．概念模型 C．功能模型D．展示模型2、王勇设计了一个学生用台灯，现想对台灯的性能以及人机关系进行研究，他应制作出-----------------（）A．概念模型 B．结构模型 C．功能模型 D．展示模型3、不同模型在不同阶段有不同作用，用概括的手法表示产品的造型风格、布局安排，以及产品与人、环境的关系的是以下哪种模型？ --（）A．草模 B．功能或结构模型C．概念模型D．展示模型4、下列模型中，属于展示模型的是------------（）A．展示未来莲花跑车设计风格的模型B．车展上展出即将投产的汽车C．足球烯结构的模型D．展示地震测量仪器工作原理的模型5、去除金属锐边和毛刺的加工方法是---（）A．锯割B．锉削C．钻孔 D．划线6、金属加工包括划线、锯割、锉削、钻孔等。

《通用技术》复习五：第七章 模型或原型的制作高二（）姓名 ___________ 号次_基本内容：1 •模型在设计中的二个功能：①使设计对象 _具体化；②帮助分析设计的可能性。

2 •模型的不同阶段：①草模②概念模型 ③ 结构模型 ④ 功能模型 ⑤展示模型。

3•工艺：利用工具和设备对 原材料，半成品_进行技术处理，使之成为产品的方法。

常见工艺：加工工艺、装配工艺、检测工艺、铸造、表面加工工艺等。

4•金属材料的加工工艺：（划线、锯割、切（锉）肖U 、钻孔、连接、表面处理等工序。

） ① 金属材料加工中常用的划线工具有划针、划规、钢直尺、_钢角尺、样冲。

划线步骤：a.划出基准b.划尺寸线c.划轮廓线d.冲眼。

② 锯条安装时，锯齿朝夕卜；起锯时，应从工件 远离自己 的一端起据；推锯 加_压， 回拉不加_压（加或不加）。

③ 锉削： 在推挫过程中，左手施力要由 _大_到 小右手施力要由 小—到—大_。

④ 钻孔的操作步骤：a.划线定位、b.装夹工件、c.装夹钻头、d.钻孔。

一、模型1 •不同模型在不同阶段有不同作用，用概括的手法表示产品的造型风格、布局安排， 以及产品与人、环境的关系的是以下哪种模型？（）A .草模B •功能或结构模型C.概念模型D.展示模型2 •如图的鸟巢模型，采用立体结构，将设计构思简单地表示 出来，供设计人员探讨时使用，此模型属于：（）A ・草模B ・概念模型 C.功能模型D.展示模型3 •在设计过程的不同阶段，根据不同的要求往往需要制作不同的模型。

如需要研究产品的各种性能以及人机关系，并在一定条件下用于试验。

那么这 个阶段的模型应该是（） A .草模B .概念模型C. 结构模型D.功能模型二、工艺4 • 号称天卜第 名钟”的景云钟，制造于唐睿宗景云年间，每年除夕中央人民广播电台播放的新年钟声就是以景云钟录制的。

景云钟的制造主要应用了什么工艺？ （）A . 锻造丄艺B .冲压丄艺 C. 钳丄丄艺 D.铸造丄艺 5. 说出右图的金属加工工具的名称。

2019-2020年高中通用技术第七章模型或原型的制作第二节工艺教案苏教版必修1教材：普通高中课程标准实验教科书通用技术（必修1）文档内容：工艺章节：第七章模型或原型的制作第二节工艺课时：第1课时一、教学目标1. 知识与技能目标（1）知道工艺的含义和常用工艺的种类。

（2）培养学生对工艺选择能力，以及学会正确、安全使用划线和锯割的工具或设备。

（3）领会加工产品、合理选择工艺是实现设计目标的保证。

2. 过程与方法目标（1）边学边操作过程中，培养学生的动手操作能力，观察发现问题的能力。

（2）每位同学均能正确进行划线、锯割基本操作。

（3）每位同学能够完成预定工件的操作。

（4）亲历一种或几种工艺过程，学习一个或几个工种专用工具的使用；系统考虑整个制作过程，对可能遇到的问题进行预见性的处理；依据设计方案制定合理的工艺流程和组装流程；小组成员依据设计方案合理分工协作。

3. 情感态度和价值观目标（1）对工艺有科学的认识。

（2）对实践操作有良好的兴趣和积极性。

（3）更加热爱企业工人的劳动成果。

（4）熟悉从事技术活动必须具备的品质，能够安全而又负责任地参加技术活动；体验技术问题解决过程的艰辛与曲折，合作交流解决技术难题；感受解决技术难题和获得劳动成果所带来的喜悦。

二、教学重点1.正确掌握金工的划线、锯割的基本操作。

2.能合理选择工艺及加工流程。

三、教学难点工艺的理解，金工的划线、锯割正确操作要领和方法。

四、教学方法老师讲解、实践操作、任务探究。

五、设计思想1. 教材分析本节“工艺”教学分两条主线，一是工艺理论教学作为第一课时，二是工艺实验教学作为第二课。

第一课时教学“认识工艺”理论教学，它是将模型制作成产品过程的加工程序、方法、技巧，体现了生产活动中的技术，它是连接本章前、后两节必不可少的实现模型制作的环节，也是将材料转换成设计产品的过程，只要具备了一定的工艺方法，技术才能实现其有目的的活动。

2. 设计理念教材通过“讨论”让学生明白什么是工艺，通过“小试验”让学生体会、归纳操作工艺，使学生有了亲身体验，理解工艺方法，又通过案例分析“桶的制作质量与工艺”理解一个产品制作有许多种加工工艺，每一种工艺都是产品质量的保证。

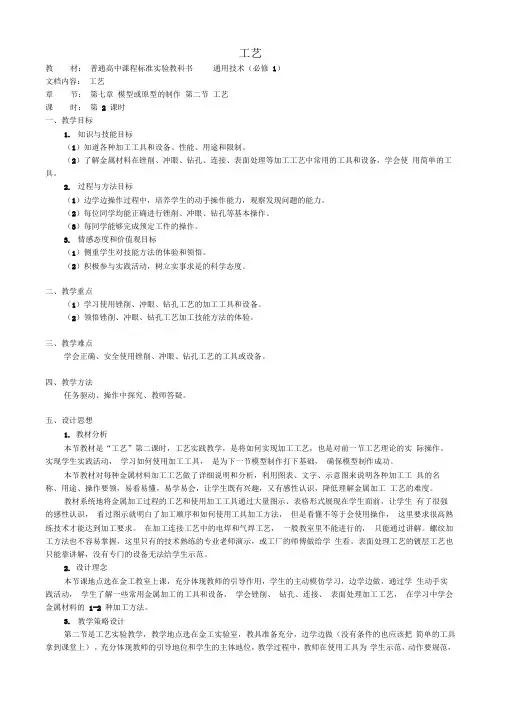

工艺教材：普通高中课程标准实验教科书通用技术（必修1）文档内容：工艺章节：第七章模型或原型的制作第二节工艺课时：第2 课时一、教学目标1.知识与技能目标（1）知道各种加工工具和设备、性能、用途和限制。

（2）了解金属材料在锉削、冲眼、钻孔、连接、表面处理等加工工艺中常用的工具和设备，学会使用简单的工具。

2.过程与方法目标（1）边学边操作过程中，培养学生的动手操作能力，观察发现问题的能力。

（2）每位同学均能正确进行锉削、冲眼、钻孔等基本操作。

（3）每同学能够完成预定工件的操作。

3.情感态度和价值观目标（1）侧重学生对技能方法的体验和领悟。

（2）积极参与实践活动，树立实事求是的科学态度。

二、教学重点（1）学习使用锉削、冲眼、钻孔工艺的加工工具和设备。

（2）领悟锉削、冲眼、钻孔工艺加工技能方法的体验。

三、教学难点学会正确、安全使用锉削、冲眼、钻孔工艺的工具或设备。

四、教学方法任务驱动、操作中探究、教师答疑。

五、设计思想1. 教材分析本节教材是“工艺”第二课时，工艺实践教学，是将如何实现加工工艺，也是对前一节工艺理论的实际操作。

实现学生实践活动，学习如何使用加工工具，是为下一节模型制作打下基础，确保模型制作成功。

本节教材对每种金属材料加工工艺做了详细说明和分析，利用图表、文字、示意图来说明各种加工工具的名称、用途、操作要领，易看易懂，易学易会，让学生既有兴趣，又有感性认识，降低理解金属加工工艺的难度。

教材系统地将金属加工过程的工艺和使用加工工具通过大量图示、表格形式展现在学生面前，让学生有了很强的感性认识，看过图示就明白了加工顺序和如何使用工具加工方法，但是看懂不等于会使用操作，这里要求很高熟练技术才能达到加工要求。

在加工连接工艺中的电焊和气焊工艺，一般教室里不能进行的，只能通过讲解。

螺纹加工方法也不容易掌握，这里只有的技术熟练的专业老师演示，或工厂的师傅做给学生看。

表面处理工艺的镀层工艺也只能靠讲解，没有专门的设备无法给学生示范。

2019-2020年高中通用技术第七章模型或原型的制作第二节工艺教案苏教版必修1教材：普通高中课程标准实验教科书通用技术（必修1）文档内容：工艺章节：第七章模型或原型的制作第二节工艺课时：第2课时）一、教学目标1. 知识与技能目标(1)初步学会金属材料的锉削、冲眼、钻孔、连接、表面处理等方法。

(2)了解表面处理的各种工艺及使用到的工具。

(3)能正确、安全地完成锉削、冲眼、钻孔等操作。

2. 过程与方法目标(1)边学边操作过程中，培养学生的动手操作能力，观察发现问题的能力。

(2)每位同学均能正确进行锉削、冲眼、钻孔基本操作。

3. 情感态度和价值观目标(1)对工艺有更进一步的认识。

(2)培养学生对实践操的兴趣和积极性。

(3)更加热爱企业工人的劳动成果。

二、教学重点1.正确掌握金工的锉削、冲眼、钻孔等基本操作。

2.能合理选择工艺及加工流程。

三、教学难点金工锉削、钻孔的正确操作要领和注意事项。

四、教学方法教师演示讲授、任务驱动、操作中探究、教师答疑。

五、设计思想1. 教材分析本节主要是在前面小节学生学习过划线、锯割的基础上，来学习金属的锉削、钻孔以及连接和表面处理工艺。

让学生对金属加工工艺有一个全面的认识。

教材从为什么材料需要锉削开始，讲述了锉削的操作概要领、锉削方法以及锉削完成后的检查方法，并以马上行动的方式讨论了可能出现的锉削结果的问题的原因分析。

接着以台钻为例介绍了钻孔的操作步骤以及安全操作警示。

并配以实践操作来加深学生对钻孔的体验。

在介绍金属连接方法的时候，以图文并茂的方式来讲解还列举了各种连接方法在应用实例，方便学生理解记忆。

通过阅读让学生对加工内螺纹和加工外螺纹有了工序上的了解。

最后对完成的工件进行表面处理，提高产品表面的美观程度和防止锈或腐蚀性能。

教材是依照工件制作的过程进行编排的，有利于学生思维和记忆，有利于教学进程的安排。

教学中可以以制作一工件为目标过程，依次展开教学内容。

2. 设计理念锉削和钻孔等操作，学生虽然陌生，但在生活也是时常有见到的，如各种家具、学生书桌、日常生活用品等都有过锉削和钻孔的实例等。

《通用技术》复习五：第七章模型或原型的制作高二（）姓名号次基本内容：1．模型在设计中的二个功能：①使设计对象具体化；②帮助分析设计的可能性。

2．模型的不同阶段：①草模②概念模型③结构模型④功能模型⑤展示模型。

3．工艺：利用工具和设备对原材料，半成品进行技术处理，使之成为产品的方法。

常见工艺：加工工艺、装配工艺、检测工艺、铸造、表面加工工艺等。

4．金属材料的加工工艺：(划线、锯割、切（锉）削、钻孔、连接、表面处理等工序。

)①金属材料加工中常用的划线工具有划针、划规、钢直尺、_钢角尺、样冲。

划线步骤：a.划出基准 b.划尺寸线 c.划轮廓线 d.冲眼。

②锯条安装时,锯齿朝外；起锯时，应从工件远离自己的一端起据；推锯加压，回拉不加压（加或不加）。

③锉削：在推挫过程中，左手施力要由大到小，右手施力要由小到大。

④钻孔的操作步骤：a.划线定位、b.装夹工件、c.装夹钻头、d.钻孔。

一、模型1．不同模型在不同阶段有不同作用，用概括的手法表示产品的造型．．风格、布局安排，以及产品与人、环境的关系的是以下哪种模型？（）A．草模 B．功能或结构模型C．概念模型D．展示模型2．如图的鸟巢模型，采用立体结构，将设计构思简单地．．．表示出来，供设计人员探讨时使用，此模型属于：（）A．草模B．概念模型C．功能模型D．展示模型3．在设计过程的不同阶段，根据不同的要求往往需要制作不同的模型。

如需要研究产品的各种性能．．以及人机关系，并在一定条件下用于试验。

那么这个阶段的模型应该是（）A．草模 B．概念模型C．结构模型D．功能模型二、工艺4．号称“天下第一名钟”的景云钟，制造于唐睿宗景云年间，每年除夕中央人民广播电台播放的新年钟声就是以景云钟录制的。

景云钟的制造主要应用了什么工艺？（）A．锻造工艺B．冲压工艺C．钳工工艺D．铸造工艺5．说出右图的金属加工工具的名称。

（）A．划针 B．划规C．凿子D．样冲6．在金属材料加工的划线．．过程中，不需要用到的工具是：（）A．划规B．划针C．钢直尺D．手锯7．金属材料划线的一般步骤为（）①冲眼②划尺寸线③划轮廓线④划出基准A．①②③④B．②③④①C．④①②③D．④②③①8．为使金属工件符合设计所要求的形状和粗糙度，往往需要进行挫削和检查工作面的垂直度。
