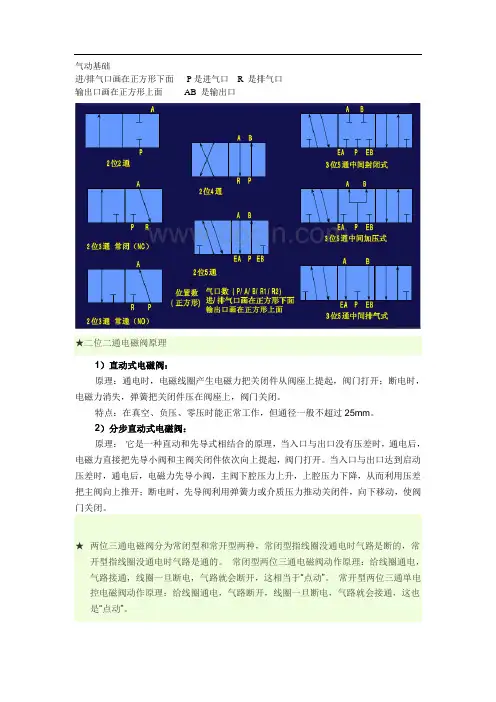

气动基础进/排气口画在正方形下面P是进气口R 是排气口输出口画在正方形上面AB 是输出口★二位二通电磁阀原理1）直动式电磁阀：原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。
特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
2）分步直动式电磁阀：原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
★两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。
常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。
常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。
★两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。
给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。
这相当于“自锁”。
★两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。
给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。
这相当于“自锁”。
基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。

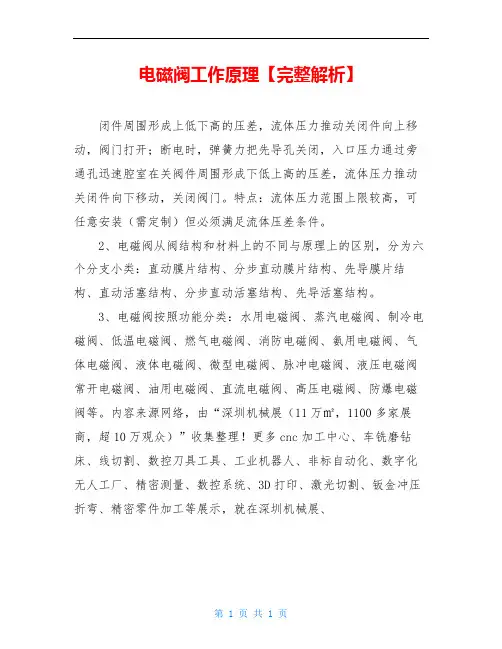

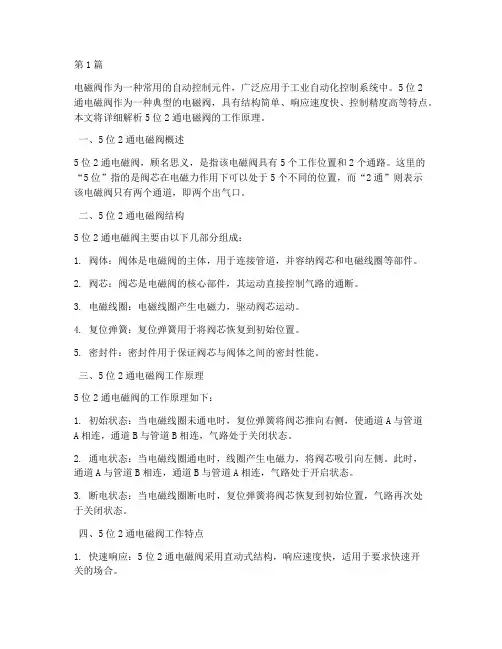

电磁阀工作原理【完整解析】
闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。
2、电磁阀从阀结构和材料上的不同与原理上的区别，分为六个分支小类：直动膜片结构、分步直动膜片结构、先导膜片结构、直动活塞结构、分步直动活塞结构、先导活塞结构。
3、电磁阀按照功能分类：水用电磁阀、蒸汽电磁阀、制冷电磁阀、低温电磁阀、燃气电磁阀、消防电磁阀、氨用电磁阀、气体电磁阀、液体电磁阀、微型电磁阀、脉冲电磁阀、液压电磁阀常开电磁阀、油用电磁阀、直流电磁阀、高压电磁阀、防爆电磁阀等。
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、数控系统、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展、
第 1 页共 1 页。
电磁阀的工作原理（二）引言概述：本文将继续探讨电磁阀的工作原理。
电磁阀是一种控制流体流动的装置，电磁阀的工作原理基于电磁力的作用。
本文将从电磁阀的工作原理、结构组成、工作过程、控制方式和应用领域等方面进行详细解析。
正文：一、电磁阀的工作原理1.1 磁场的生成：通过通电产生的磁场，使得磁铁吸附在线圈上，同时改变阀体内部的磁场分布。
1.2 磁力的作用：电磁力使得阀体内的部件产生位移，从而改变阀门的开启或关闭状态。
1.3 电磁阀的动力来源：电磁铁的吸引力和弹簧的力量共同作用，使得阀门实现开关动作。
1.4 电磁阀的反馈信号：通过电磁阀内部的位移传感器，将阀门状态的变化反馈给控制系统，实现对阀门的精准控制。
1.5 对流体流动的控制：通过控制电磁阀的开关状态，实现对流体的开启、关闭、调节和分配。
二、电磁阀的结构组成2.1 电磁铁：包括线圈、铁芯和阀体等部分，是电磁阀工作的核心组成部分。
2.2 弹簧：用于提供恢复力，保证阀门在断电时能够迅速关闭，同时在通电时提供反向作用力。
2.3 阀体：通常由铜、铁等材料加工而成，具有良好的密封性能，能够承受较高的压力。
2.4 密封件：用于保证阀门的密封性能，防止流体泄漏，常用的材料包括橡胶和聚四氟乙烯等。
2.5 位移传感器：用于检测阀门的开启或关闭状态，并将反馈信号传输给控制系统。
三、电磁阀的工作过程3.1 通电阶段：当电磁铁通电时，磁铁产生磁场吸附阀体，同时磁场改变阀体内部磁场分布。
3.2 阀门开启：磁铁的吸引力克服弹簧力，使阀门打开，流体得以通过。
3.3 阀门关闭：当电磁铁断电时，阀门由于弹簧力的作用迅速关闭，停止流体流动。
3.4 反馈信号传输：位移传感器检测到阀门状态变化后，将反馈信号传输给控制系统，实现对阀门的闭环控制。
3.5 循环工作：电磁阀根据控制系统的指令，循环进行开启和关闭，以实现流体的控制。
四、电磁阀的控制方式4.1 电磁阀的手动控制：通过手动操作开关来控制电磁阀的开启和关闭。

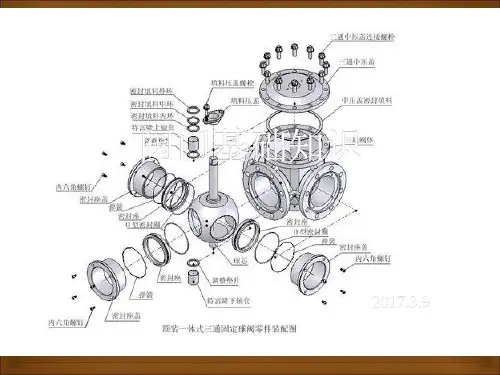

阀门基础知识一、阀门的主要分类方法1.通用分类法这种分类方法既按原理、作用又按结构划分，是目前国际、国内最常用的分类方法。
一般分闸阀、截止阀、电动阀、控制阀、柱塞阀、隔膜阀、旋塞阀、球阀、蝶阀、止回阀、安全阀、疏水阀、调节阀、电磁阀、平衡阀调节阀、排污阀、水力控制阀等。
2.按用途和作用分类调节阀类——主要用于调节介质的流量、压力等。
包括调节阀、节流阀、减压阀等。
止回阀类——用于阻止介质倒流。
包括各种结构的止回阀。
分流阀类——用于分离、分配或混合介质。
包括各种结构的分配阀和疏水阀等。
安全阀类——用于介质超压时的安全保护。
包括各种类型的安全阀。
截断阀类—主要用于截断或接通介质流。
包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、碟阀、柱塞阀、球塞阀、针型阀等。
3.按压力分类真空阀——工作压力低于标准大气压的阀门。
低压阀——公称压力PN 小于1.6MPa的阀门。
中压阀——公称压力PN 2.5－6.4MPa的阀门。
高压阀——公称压力PN10.0－80.0MPa的阀门。
超高压阀——公称压力PN大于100MPa的阀门。
4.按介质温度分类高温阀——t 大于450℃的阀门。
中温阀—120℃小于t 小于450℃的阀门。
常温阀——40℃小于t 小于120℃的阀门。
低温阀——100℃小于t 小于-40℃的阀门。
超低温阀——t 小于-100℃的阀门。
5.按阀体材料分类金属阀体衬里阀门—：衬铅阀门、衬塑料阀门、衬搪瓷阀门。
非金属材料阀门——如：陶瓷阀门、玻璃钢阀门、塑料阀门。
金属材料阀门——如：铜合金阀门、铝合金阀门、铅合金阀门、钛合金阀门、蒙乃尔合金阀门、铸铁阀门、碳钢阀门、铸钢阀门、低合金钢阀门、高合金钢阀门。
二、阀门的主要技术性能1.强度性能阀门的强度性能是指阀门承受介质压力的能力。
阀门是承受内压的机械产品，因而必须具有足够的强度和刚度，以保证长期使用而不发生破裂或产生变形。
2.密封性能阀门的密封性能是指阀门各密封部位阻止介质泄漏的能力，它是阀门最重要的技术性能指标。
电磁阀基础知识一、电磁阀的定义电磁阀是一种利用电磁力作用来控制流体介质通断的自动化元件。
它具有结构简单、使用方便、可靠性高等特点，广泛应用于工业生产中的各个领域。
二、电磁阀的结构1. 电磁铁：由铁芯和线圈组成，线圈接通电源后产生磁场，使铁芯被吸引或推开。
2. 阀门：由阀座和阀芯组成，阀座上有孔洞与管路相连通，当阀芯与阀座配合时，孔洞被封闭。
3. 弹簧：用于使阀芯回位，保证通断可靠。
三、电磁阀的工作原理1. 通电状态：当线圈接通电源时，产生磁场使铁芯被吸引，同时将阀门打开。
介质从进口流入，并顺着孔洞流出。
2. 断电状态：当线圈断开电源时，弹簧将阀芯推回原位，封闭孔洞。
介质停止流动。
四、电磁阀的分类1. 按动作方式分类：分为常闭型和常开型。
常闭型是在通电状态下阀门关闭，断电状态下阀门打开；常开型则相反。
2. 按结构分类：分为直动式和导向式。
直动式电磁阀的阀芯直接与铁芯相连，导向式电磁阀则通过导向机构将铁芯的运动转化为阀芯的运动。
3. 按介质分类：分为气体电磁阀和液体电磁阀。
气体电磁阀主要用于控制空气、氧气等气体介质，液体电磁阀则主要用于控制水、油等液态介质。
五、电磁阀的应用领域1. 工业自动化控制系统中，如机床、冶金、航空等。
2. 生活中的家用洗衣机、空调等家电产品中。
3. 农业灌溉系统中，如喷灌机等。
六、选购时需要注意的问题1. 选购前需明确介质类型和工作压力范围。
2. 根据需要选择合适的通径大小。
3. 注意线圈工作电压和频率是否符合要求。
七、维护保养1. 定期检查电磁阀的工作状态和密封性能。
2. 清洗阀门和阀座，避免堵塞。
3. 定期更换弹簧，保证弹簧的弹性。
八、常见故障及排除方法1. 阀门漏气：检查阀门和阀座是否损坏或松动，需要更换或紧固。
2. 阀门卡住：检查阀芯是否卡死，需要清洗或更换。
3. 线圈损坏：需要更换线圈。

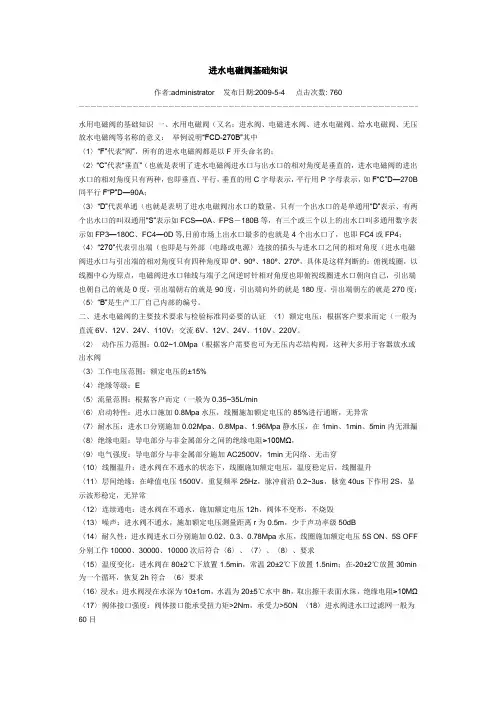

进水电磁阀基础知识作者:administrator 发布日期:2009-5-4 点击次数: 760水用电磁阀的基础知识一、水用电磁阀（又名：进水阀、电磁进水阀、进水电磁阀、给水电磁阀、无压放水电磁阀等名称的意义：举例说明“FCD-270B”其中〈1〉“F”代表“阀”，所有的进水电磁阀都是以F开头命名的；〈2〉“C”代表“垂直”（也就是表明了进水电磁阀进水口与出水口的相对角度是垂直的，进水电磁阀的进出水口的相对角度只有两种，也即垂直、平行，垂直的用C字母表示，平行用P字母表示，如F“C”D—270B 同平行F“P”D—90A；〈3〉“D”代表单通（也就是表明了进水电磁阀出水口的数量，只有一个出水口的是单通用“D”表示、有两个出水口的叫双通用“S”表示如FCS—0A、FPS－180B等，有三个或三个以上的出水口叫多通用数字表示如FP3—180C、FC4—0D等,目前市场上出水口最多的也就是4个出水口了，也即FC4或FP4；〈4〉“270”代表引出端（也即是与外部〈电路或电源〉连接的插头与进水口之间的相对角度（进水电磁阀进水口与引出端的相对角度只有四种角度即0º、90º、180º、270º，具体是这样判断的：俯视线圈，以线圈中心为原点，电磁阀进水口轴线与端子之间逆时针相对角度也即俯视线圈进水口朝向自己，引出端也朝自己的就是0度，引出端朝右的就是90度，引出端向外的就是180度，引出端朝左的就是270度；〈5〉“B”是生产工厂自己内部的编号。
二、进水电磁阀的主要技术要求与检验标准同必要的认证〈1〉额定电压：根据客户要求而定（一般为直流6V、12V、24V、110V；交流6V、12V、24V、110V、220V。
〈2〉动作压力范围：0.02~1.0Mpa（根据客户需要也可为无压内芯结构阀，这种大多用于容器放水或出水阀〈3〉工作电压范围：额定电压的±15%〈4〉绝缘等级：E〈5〉流量范围：根据客户而定（一般为0.35~35L/min〈6〉启动特性：进水口施加0.8Mpa水压，线圈施加额定电压的85%进行通断，无异常〈7〉耐水压：进水口分别施加0.02Mpa、0.8Mpa、1.96Mpa静水压，在1min、1min、5min内无泄漏〈8〉绝缘电阻：导电部分与非金属部分之间的绝缘电阻>100MΩ，〈9〉电气强度：导电部分与非金属部分施加AC2500V，1min无闪络、无击穿〈10〉线圈温升：进水阀在不通水的状态下，线圈施加额定电压，温度稳定后，线圈温升〈11〉层间绝缘：在峰值电压1500V，重复频率25Hz，脉冲前沿0.2~3us，脉宽40us下作用2S，显示波形稳定，无异常〈12〉连续通电：进水阀在不通水，施加额定电压12h，阀体不变形，不烧毁〈13〉噪声：进水阀不通水，施加额定电压测量距离r为0.5m，少于声功率级50dB〈14〉耐久性：进水阀进水口分别施加0.02、0.3、0.78Mpa水压，线圈施加额定电压5S ON、5S OFF 分别工作10000、30000、10000次后符合〈6〉、〈7〉、〈8〉、要求〈15〉温度变化：进水阀在80±2℃下放置1.5min，常温20±2℃下放置1.5nim；在-20±2℃放置30min 为一个循环，恢复2h符合〈6〉要求〈16〉浸水：进水阀浸在水深为10±1cm，水温为20±5℃水中8h，取出擦干表面水珠，绝缘电阻>10MΩ〈17〉阀体接口强度：阀体接口能承受扭力矩>2Nm，承受力>50N 〈18〉进水阀进水口过滤网一般为60目〈19〉进水阀必须通过CQC认证中心质量认证 三、进水电磁阀具体用在那些地方也即那些家用电器用到进水电磁阀〈1〉洗衣机，不管是波轮洗衣机还是滚筒洗衣机都要用到进水电磁阀，洗衣机用的进水电磁阀一般为先导式（原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。

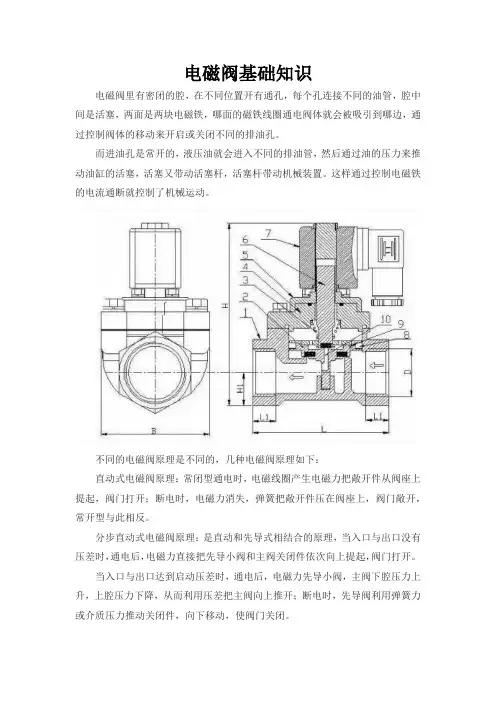

电磁阀基础知识电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔。
而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置。
这样通过控制电磁铁的电流通断就控制了机械运动。
不同的电磁阀原理是不同的，几种电磁阀原理如下：直动式电磁阀原理：常闭型通电时，电磁线圈产生电磁力把敞开件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把敞开件压在阀座上，阀门敞开，常开型与此相反。
分步直动式电磁阀原理：是直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
间接先导式电磁阀原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在敞开件周围形成上低下高的压差，流体压力推动敞开件向上移动，阀门打开；断电时，弹簧力把先导孔敞开，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动敞开件向下移动，敞开阀门。
电磁阀线圈烧坏的原因外部原因电磁阀的稳定运行与流体介质的干净程度是密不可分的，很多介质里面会有一些细微颗粒或者介质钙化，这些细微的物质会慢慢附着在阀芯上，逐渐变硬，很多人发现头一天晚上还运行正常，到了第二天早上电磁阀就打不开了，拆下来一看原来是阀芯上有一层厚厚的钙化物沉积。
这种情况最为常见，也是导致电磁阀烧毁的主要因素。
内部原因：电磁阀的滑阀套与阀芯的配合间隙很小，一般都是单件装配，当有机械杂质带入或润滑油太少时，很容易卡住。
处理方法可用钢丝从头部小孔捅入，使其弹回。
根本的解决方法是要将电磁阀拆下，取出阀芯及阀芯套，用CCI4清洗，使得阀芯在阀套内动作灵活。
